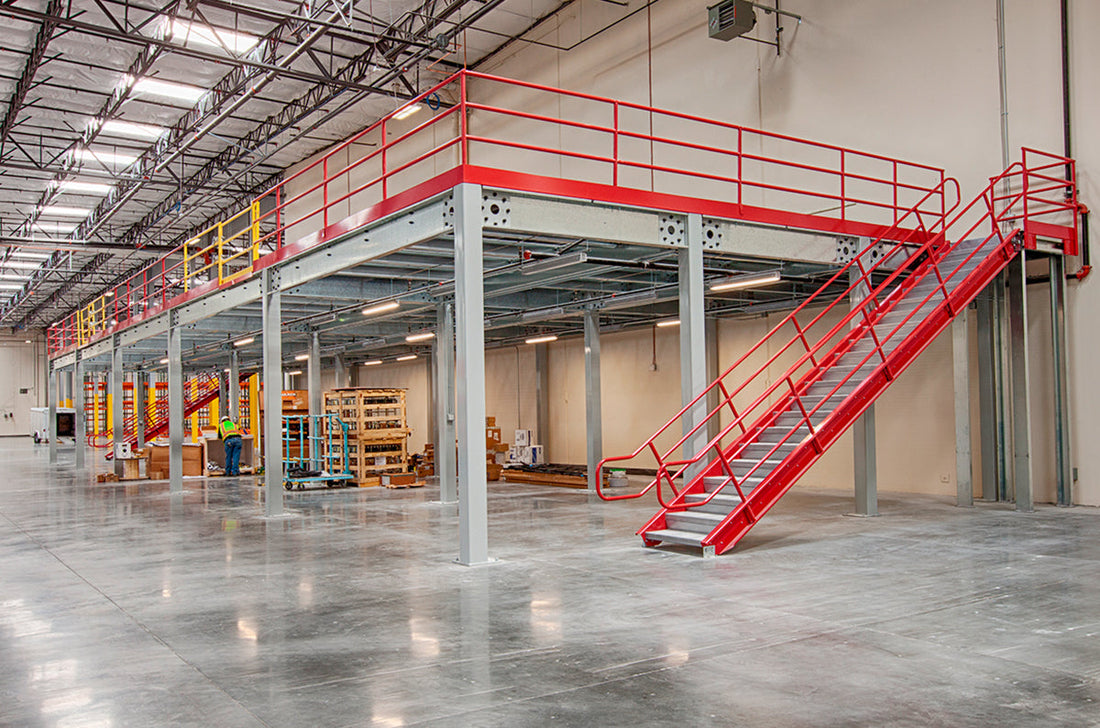

Antresola Magazynowa Stalowa – optymalne wykorzystanie wysokości hali
Udostępnij
Hala magazynowa z niewykorzystanym potencjałem – jak to zmienić
W każdym magazynie istnieje zasób, za który firma płaci co miesiąc w rachunku za najem lub który amortyzuje w formie inwestycji w nieruchomość, a który przez lata pozostaje produktywnie niewykorzystany. Tym zasobem jest przestrzeń pionowa – kubatura hali powyżej strefy aktywnego składowania.
Typowy scenariusz wygląda tak: magazyn z halą o wysokości ośmiu metrów, w której regały paletowe sięgają czterech metrów. Przez cztery metry powyżej regałów – połowę płaconej kubatury – przepływa tylko ogrzane lub klimatyzowane powietrze. Każdego miesiąca firma płaci za tę przestrzeń jak za każdy inny metr sześcienny, nie uzyskując z niej żadnej wartości operacyjnej.
Antresola magazynowa stalowa jest rozwiązaniem, które tę sytuację fundamentalnie zmienia. Zamiast pozostawiać przestrzeń powyżej czterech metrów jako strefę marnotrawstwa, firma buduje dodatkowy poziom użytkowy, który podwaja lub nawet potraja efektywnie zagospodarowaną przestrzeń hali bez konieczności powiększania jej footprint, bez budowania nowego magazynu i bez przeprowadzki.
W tym artykule omawiamy antresolę magazynową stalową z perspektywy jej głównej funkcji: optymalnego wykorzystania wysokości hali. Jak ocenić potencjał hali? Jakie konfiguracje antresoli są możliwe? Jakie wymagania techniczne, formalne i operacyjne muszą być spełnione? I jak wygląda ekonomia tej inwestycji w praktyce?
Potencjał wysokości – jak ocenić możliwości swojej hali
Pierwszym krokiem planowania antresoli magazynowej jest ocena potencjału pionowego konkretnej hali. Nie każda hala nadaje się na antresolę i nie każda antresola jest ekonomicznie uzasadniona – ale właściwa ocena pozwala na szybką eliminację opcji nierealistycznych i koncentrację na opcjach wykonalnych.
Minimalna wysokość hali dla antresoli magazynowej wynosi zazwyczaj od sześciu do siedmiu metrów. Przy tej wysokości możliwe jest uzyskanie dwóch poziomów z minimalną wysokością roboczą od 2,5 do 3,0 metrów każdy. To minimalna wysokość robocza dla obsługi wózkami elektrycznymi niskiego unoszenia i dla komfortowej pracy operatorów kompletacji. Przy niższych halach antresola jest technicznie możliwa, ale oferuje niekomfortowe warunki pracy lub jest ograniczona do funkcji składowania bez czynnej obsługi.
Optymalna wysokość hali dla antresoli jednokondygnacyjnej wynosi od siedmiu do dziesięciu metrów. W tym zakresie możliwe jest uzyskanie dwóch pełnowartościowych poziomów – parteru i antresoli – z wysokością roboczą od 3,0 do 4,5 metrów na każdym, co jest wystarczające nawet dla obsługi wózkami z masztami teleskopowymi na poziomie antresoli.
Hale powyżej dziesięciu metrów otwierają możliwości dla antresol wielopoziomowych. Przy wysokości od 10 do 12 metrów możliwa jest antresola dwupoziomowa, tworząca trzy użytkowe kondygnacje. Powyżej 12 metrów możliwe są rozwiązania trzypoziomowe i wyższe, graniczące z systemami High-Bay omówionymi w oddzielnym artykule.
Pomiar wysokości musi uwzględniać ograniczenia instalacyjne: gdzie zawieszony jest system tryskaczowy, gdzie biegną przewody wentylacyjne i klimatyzacyjne, gdzie zamocowane są szyny oświetleniowe i inne instalacje. Efektywna wysokość użytkowa może być o kilkadziesiąt centymetrów niższa od nominalnej wysokości hali do kalenicy.
Nośność posadzki hali jest drugim kluczowym parametrem oceny. Antresola stalowa generuje skoncentrowane obciążenia na słupach nośnych przekazywane na posadzkę. Dla antresoli magazynowej z obciążeniem użytkowym 500 kilogramów na metr kwadratowy i siatką słupów co pięć metrów, obciążenie jednego słupa może wynosić kilkadziesiąt ton. Posadzka i fundament muszą przenosić te obciążenia bez nadmiernego osiadania. Ekspertyza geotechniczna lub ocena nośności posadzki przez inżyniera konstruktora jest konieczna przed projektem antresoli.
Typy antresol magazynowych i ich zastosowania
Antresola magazynowa nie jest jednym, zunifikowanym produktem – istnieje kilka typów różniących się konstrukcją, nośnością, sposobem obsługi i optymalnym zastosowaniem.
Antresola składowania pasywnego jest najprostszym typem, zaprojektowanym wyłącznie dla przechowywania towarów bez aktywnej kompletacji na poziomie antresoli. Operatorzy wchodzą na antresolę po schodach, ręcznie odstawiają lub pobierają towar i schodzą. Winda towarowa może być stosowana dla towarów cięższych. Ten typ antresoli jest optymalny dla towarów o niskiej rotacji, dla archiwum, dla sezonowych zapasów i dla towarów rzadko pobieranych, które nie wymagają szybkiego dostępu. Nośność takiej antresoli wynosi zazwyczaj od 300 do 500 kilogramów na metr kwadratowy, co odpowiada standardowym regałom półkowym lub lekkiemu składowaniu paletowemu.
Antresola kompletacyjna jest typem zaprojektowanym dla aktywnej pracy operatorów kompletacji na poziomie antresoli. Regały półkowe lub systemy pojemnikowe rozmieszczone na antresoli są obsługiwane przez kompletatora przemieszczającego się między lokalizacjami. Winda towarowa lub przenośnik pionowy transportują skompletowane zamówienia między poziomami. Ten typ jest popularny w magazynach e-commerce i dystrybucyjnych, gdzie na antresoli składowany jest asortyment o średniej lub niskiej rotacji, a strefa aktywna z towarem kategorii A jest na poziomie posadzki.
Antresola z obsługą wózkami elektrycznymi jest typem o najwyższej nośności i o najwyższym koszcie realizacji. Podłoga antresoli musi być dostosowana do obciążeń dynamicznych od wózków – zazwyczaj wylewka betonowa na blachach trapezowych zamiast kratki pomostowej. Dostęp wózków na antresolę odbywa się przez windy paletowe o odpowiedniej nośności lub przez rampy. Ten typ jest stosowany przy antresolach magazynowych dużej skali, gdzie intensywność ruchu paletowego jest wysoka.
Antresola wielopoziomowa tworzy trzy lub więcej kondygnacji użytkowych w ramach jednej hali. Jest rozwiązaniem dla hal wysokich, gdzie maksymalizacja pojemności składowania jest nadrzędnym celem. Projekt wielopoziomowy jest znacznie bardziej złożony inżynieryjnie od jednopoziomowego, bo każda kondygnacja dźwiga obciążenia wszystkich kondygnacji wyżej. Omówiona szczegółowo w oddzielnym artykule naszej serii.
Konstrukcja stalowa antresoli magazynowej – elementy i ich funkcje
Stalowa konstrukcja nośna antresoli magazynowej jest systemem inżynieryjnym, którego elementy muszą być zaprojektowane przez uprawnionego inżyniera konstruktora i wykonane z materiałów o certyfikowanych właściwościach mechanicznych.
Słupy nośne są kręgosłupem konstrukcji. Przenoszą obciążenia pionowe od kondygnacji antresoli i od wszystkich kondygnacji powyżej na posadzkę. Profile słupów – zazwyczaj rury prostokątne lub dwuteowniki ze stali S355 – muszą mieć przekrój dobrany do obliczeniowej siły osiowej z uwzględnieniem wyboczenia. Siatka słupów – rozstaw między słupami w obu kierunkach – jest parametrem projektowym mającym wpływ na nośność, na koszt i na efektywność operacyjną kondygnacji.
Belki główne – belki przenoszące obciążenia między słupami wzdłuż jednego kierunku – są zazwyczaj profilami walcowanymi IPE lub HEA dobranymi do rozpiętości i do obliczeniowego momentu gnącego. Wysokość belki wzrasta z rozpiętością – przy rozpiętości pięciu metrów typowa belka IPE 300 lub IPE 360 jest standardem w systemach o typowych obciążeniach magazynowych.
Belki stropowe – belki przenoszące obciążenia z podłogi na belki główne – tworzą drobniejszą siatkę nośną, na której opiera się podłoga kondygnacji. Rozstaw belek stropowych wynosi zazwyczaj od 600 do 1500 milimetrów i jest dostosowany do typu podłogi i do obliczeniowego obciążenia równomiernie rozłożonego.
Stężenia poziome i pionowe są elementami kształtującymi przestrzenną sztywność całej konstrukcji i zabezpieczającymi układ przed wyboczeniem przestrzennym. Stężenia poziome są zazwyczaj wbudowane w płaszczyznę podłogi kondygnacji lub w jednym z poziomów poziomych konstrukcji. Stężenia pionowe przenoszą siły poziome od obciążeń dynamicznych i wiatrowych.
Podłoga antresoli może być realizowana w kilku technologiach. Kratka stalowa jest rozwiązaniem lekkim i przepuszczającym wodę z tryskaczy sufitowych, stosowanym gdy wymagania ppoż. lub higieniczne to uzasadniają. Płyta OSB lub sklejka na profilach stalowych jest tańszym rozwiązaniem wykończeniowym dla antresol nie wymagających ciężkiej obsługi. Wylewka betonowa na blachach trapezowych jest najtrwalszym i najnośniejszym rozwiązaniem podłogi, koniecznym przy obsłudze wózkami elektrycznymi.
Obliczenie zysku pojemności – ile więcej zmieści antresola
Konkretne obliczenie zysku pojemności składowania przez budowę antresoli jest najważniejszym argumentem ekonomicznym dla tej inwestycji.
Przykład obliczenia dla typowego magazynu: hala o powierzchni 1000 metrów kwadratowych z sufitem na wysokości ośmiu metrów. Aktualnie regały paletowe sięgają czterech metrów. Antresola o powierzchni 400 metrów kwadratowych – czterdzieści procent powierzchni hali – jest budowana na wysokości 4,5 metra.
Zysk z antresoli wynosi 400 metrów kwadratowych dodatkowej powierzchni użytkowej. Jeśli ta powierzchnia jest wyposażona w regały półkowe dla drobnego asortymentu o gęstości składowania 300 kilogramów na metr kwadratowy, antresola może pomieścić dodatkowe 120 ton towaru. Alternatywnie, jeśli antresola jest wyposażona w regały paletowe na trzy poziomy składowania, może pomieścić ponad 400 dodatkowych miejsc paletowych.
Procentowy wzrost pojemności zależy od stosunku powierzchni antresoli do całkowitej powierzchni hali. Antresola zajmująca czterdzieści procent hali przy podobnej gęstości składowania zwiększa pojemność o czterdzieści procent. Antresola na dwóch poziomach zajmująca czterdzieści procent hali na każdym poziomie zwiększa pojemność o osiemdziesiąt procent.
Wartość finansowa zysku pojemności jest łatwa do obliczenia znając koszt najmu powierzchni magazynowej lub koszt budowy lub zakupu równoważnej przestrzeni magazynowej. Przy cenie najmu 40 złotych za metr kwadratowy miesięcznie, 400 metrów kwadratowych antresoli zastępuje wydatek 16 000 złotych miesięcznie – 192 000 złotych rocznie.
Komunikacja pionowa – jak towar dociera na antresolę i z niej schodzi
Efektywność operacyjna antresoli magazynowej jest w dużej mierze zdeterminowana przez rozwiązanie komunikacji pionowej – sposobu transportu towaru między poziomem antresoli a poziomem posadzki.
Windy towarowe są najważniejszym elementem komunikacji pionowej dla antresoli z intensywnym ruchem towarowym. Winda towarowa w magazynie musi mieć nośność dostosowaną do masy typowej jednostki transportowanej – dla kartonów i pojemników wystarczy 500 do 1000 kilogramów, dla pełnych palet na wózkach elektrycznych wymagana jest nośność 2000 do 5000 kilogramów. Rozmiar platformy windy musi pozwalać na wjazd wózka z ładunkiem. Prędkość windy i jej przepustowość muszą być dobrane do planowanego natężenia ruchu w szczytach operacyjnych.
Przenośniki pionowe i spiralne są efektywnym rozwiązaniem dla stałego, jednorodnego przepływu jednostek ładunkowych między poziomami. Przenośnik spiralny dla kartonów lub pojemników o stałym, niezbyt zróżnicowanym formacie może obsługiwać przepływ od kilkuset do kilku tysięcy jednostek na godzinę bez udziału operatorów. Inwestycja w przenośnik pionowy jest uzasadniona przy dużej intensywności przepływu między poziomami.
Zsypy dla pustych pojemników, opakowań i odpadów działają grawitacyjnie i nie wymagają energii ani operatora. Prosty rynien grawitacyjny prowadzący z poziomu antresoli do pojemnika zbiorczego na posadzce eliminuje konieczność noszenia pustych pojemników po schodach i poprawia ergonomię pracy na antresoli.
Schody dla pracowników są obligatoryjnym elementem każdej antresoli niezależnie od dostępności wind i przenośników. Schody muszą spełniać wymagania normatywne dotyczące szerokości biegu, kąta nachylenia, głębokości stopnia i balustrady. W magazynach z antresolami kompletacyjnymi i wieloma pracownikami konieczne może być więcej niż jedna klatka schodowa dla zapewnienia szybkiej ewakuacji.
Bezpieczeństwo pożarowe antresoli magazynowej
Bezpieczeństwo pożarowe jest aspektem projektowania antresoli magazynowej, który nie może być traktowany jako drugoplanowy. Antresola zmienia warunki rozprzestrzeniania się ognia i warunki ewakuacji w hali, co musi być uwzględnione w projekcie.
System tryskaczowy musi zapewniać pokrycie wszystkich poziomów antresoli. Podłoga antresoli z kratki stalowej przepuszcza wodę z tryskaczy sufitowych na poziom niższy. Pełna podłoga z betonu lub płyt blokuje tę możliwość i wymaga instalacji osobnych tryskaczowych głowic na każdym poziomie antresoli. Wybór między kratką a pełną podłogą ma zatem bezpośredni wpływ na koszt i złożoność instalacji ppoż.
Drogi ewakuacyjne z każdego poziomu antresoli muszą zapewniać możliwość bezpiecznego opuszczenia budynku przez wszystkie osoby przebywające na antresoli. Wymagana liczba wyjść ewakuacyjnych i ich rozmieszczenie zależy od powierzchni antresoli i od liczby osób mogących na niej przebywać jednocześnie. Rzeczoznawca ppoż. musi zaopiniować projekt pod kątem spełnienia tych wymagań.
Klasy odporności ogniowej konstrukcji stalowej muszą być zgodne z wymaganiami dla danej kategorii pożarowej budynku. Niechroniona stal traci nośność przy temperaturach pożarowych – farby pęczniejące lub obudowanie płytami ogniochronnymi są metodami zapewnienia wymaganej odporności ogniowej.
Wymagania formalne i administracyjne
Budowa antresoli magazynowej w istniejącej hali podlega wymaganiom prawa budowlanego, których spełnienie jest warunkiem legalności inwestycji.
Zgłoszenie robót budowlanych jest wymaganą procedurą dla antresol, które spełniają warunki pozwalające na uproszczoną ścieżkę administracyjną. Zgłoszenie składane jest w starostwie powiatowym, inwestor informuje organ o planowanych pracach i może je rozpocząć po upływie terminu milczącej zgody.
Pozwolenie na budowę jest wymagane dla antresol o większej skali lub w przypadkach, gdy lokalizacja lub inne okoliczności wykluczają zgłoszenie. Procedura pozwoleniowa jest dłuższa, ale daje inwestorowi pełną pewność prawną.
Projekt budowlany opracowany przez uprawnionych projektantów – architekta i konstruktora – jest wymagany dla obu ścieżek administracyjnych. Projekt musi obejmować rzuty, przekroje, obliczenia statyczne i projekt kotwień.
Uzgodnienie z rzeczoznawcą ppoż. jest wymagane gdy antresola wpływa na warunki bezpieczeństwa pożarowego obiektu – co przy antresoli magazynowej jest praktycznie zawsze spełnione.
Zgoda właściciela nieruchomości, jeśli hala jest wynajmowana, musi być uzyskana przed złożeniem wniosku do urzędu. Warunki umowy najmu dotyczące prac adaptacyjnych i stanu nieruchomości po zakończeniu najmu powinny być negocjowane przed realizacją inwestycji.
Ekonomika antresoli magazynowej – analiza inwestycji
Analiza ekonomiczna antresoli magazynowej jest zazwyczaj bardzo przekonująca dla firm z odpowiednimi halami i potrzebą dodatkowej powierzchni.
Koszt inwestycji w antresolę magazynową zależy od jej powierzchni, nośności, standardu wykończenia i wymaganego zakresu komunikacji pionowej. Dla antresoli podstawowej z kratową podłogą, stalową balustradą i schodami bez windy, koszt wynosi od 700 do 1200 złotych za metr kwadratowy. Dla antresoli z windą towarową, pełną podłogą betonową i kompleksową instalacją, koszt wynosi od 1500 do 3000 złotych za metr kwadratowy.
Porównanie z kosztem wynajmu dodatkowej powierzchni jest kluczowym elementem analizy. Przy cenie najmu powierzchni magazynowej wynoszącej od 25 do 60 złotych za metr kwadratowy miesięcznie, inwestycja w antresolę o koszcie 1000 złotych za metr zwraca się w czasie od 17 do 40 miesięcy.
Koszty operacyjne antresoli – konserwacja, przeglądy, ewentualne naprawy – są niskie w porównaniu z kosztami najmu równoważnej powierzchni. Roczny koszt utrzymania antresoli w dobrym stanie technicznym rzadko przekracza jeden do dwóch procent jej wartości.
Wartość rezydualna stalowej antresoli jest istotnym elementem analizy dla firm wynajmujących hale. Antresola stalowa może być zdemontowana i przeniesiona do nowej lokalizacji, co redukuje ryzyko utraty inwestycji przy zmianie miejsca prowadzenia działalności.
Projekt antresoli magazynowej – kto go realizuje i jak przebiega
Projekt antresoli magazynowej jest przedsięwzięciem wymagającym zaangażowania kilku specjalistów i przejścia przez kilka etapów.
Etap koncepcyjny obejmuje ocenę wykonalności przez wstępną analizę wysokości hali, nośności posadzki i wymagań operacyjnych. Na tym etapie zazwyczaj wystarczy wizyta doświadczonego projektanta lub firmy realizującej antresole w hali klienta.
Etap projektowy obejmuje opracowanie projektu przez uprawnionego architekta lub projektanta wnętrz przemysłowych i przez uprawnionego inżyniera konstruktora. Projekt obejmuje rozmieszczenie antresoli w hali, projekt konstrukcji stalowej z obliczeniami statycznymi i projekt kotwień.
Etap formalno-administracyjny obejmuje przygotowanie dokumentacji do zgłoszenia lub do wniosku o pozwolenie na budowę, uzyskanie uzgodnienia rzeczoznawcy ppoż. i ewentualne inne uzgodnienia wymagane przez prawo lokalne.
Etap realizacji obejmuje prefabrykację elementów stalowych w zakładzie wytwórczym, dostawę na obiekt i montaż przez wyspecjalizowaną ekipę. Czas montażu dla typowej antresoli 300-500 metrów kwadratowych wynosi od dwóch do pięciu tygodni.
Etap odbioru obejmuje techniczny odbiór przez uprawnionego inspektora, sporządzenie protokołu odbioru i przekazanie kompletnej dokumentacji powykonawczej.
Przykłady zastosowań antresoli magazynowej w różnych branżach
Antresola magazynowa jest rozwiązaniem stosowanym w bardzo różnorodnych branżach i kontekstach operacyjnych.
E-commerce i fulfillment to branża, gdzie antresole są szczególnie popularne. Hale fulfillmentowe z antresolami wielopoziomowymi pozwalają na przechowywanie setek tysięcy SKU na ograniczonej powierzchni, z systemami kompletacji na każdym poziomie i z przenośnikami pionowymi transportującymi skompletowane zamówienia do strefy pakowania.
Farmacja i diagnostyka to branże o szerokim asortymencie, wysokich wymaganiach dotyczących kontroli warunków przechowywania i konieczności separacji kategorii. Antresola z klimatyzacją dedykowaną dla górnego poziomu pozwala na utrzymanie różnych warunków temperatury na poszczególnych kondygnacjach.
Dystrybucja hurtowa produktów FMCG to środowisko, gdzie antresola często obsługuje strefę kompletacji drobnego asortymentu, podczas gdy regały paletowe na poziomie posadzki przechowują duże zapasy. Winda paletowa transportuje kartony z poziomu paletowego na antresolę, a przenośnik grawitacyjny lub winda towarowa transportuje skompletowane zamówienia w dół.
Produkcja i zaopatrzenie linii produkcyjnych to kontekst, gdzie antresola służy jako supermarket produkcyjny – bufor komponentów zlokalizowany blisko linii, minimalizujący drogi i czasy transportu materiałów do produkcji.
Podsumowanie
Antresola magazynowa stalowa jest jednym z najbardziej efektywnych kosztowo narzędzi zwiększania pojemności składowania bez powiększania footprint magazynu. Przez optymalne wykorzystanie wysokości hali – zagospodarowanie przestrzeni pionowej, za którą firma już płaci – antresola transformuje nieproduktywną kubaturę w aktywne metry kwadratowe składowania lub operacji. Właściwa ocena potencjału hali, przemyślany projekt dostosowany do wymagań operacyjnych i nośnościowych, rozwiązanie komunikacji pionowej zapewniające wymaganą przepustowość, zgodność z wymogami ppoż. i odbiór techniczny po montażu – to elementy, których staranne realizacja gwarantuje inwestycję, która przez lata przynosi realne oszczędności na kosztach najmu lub rozbudowy.
