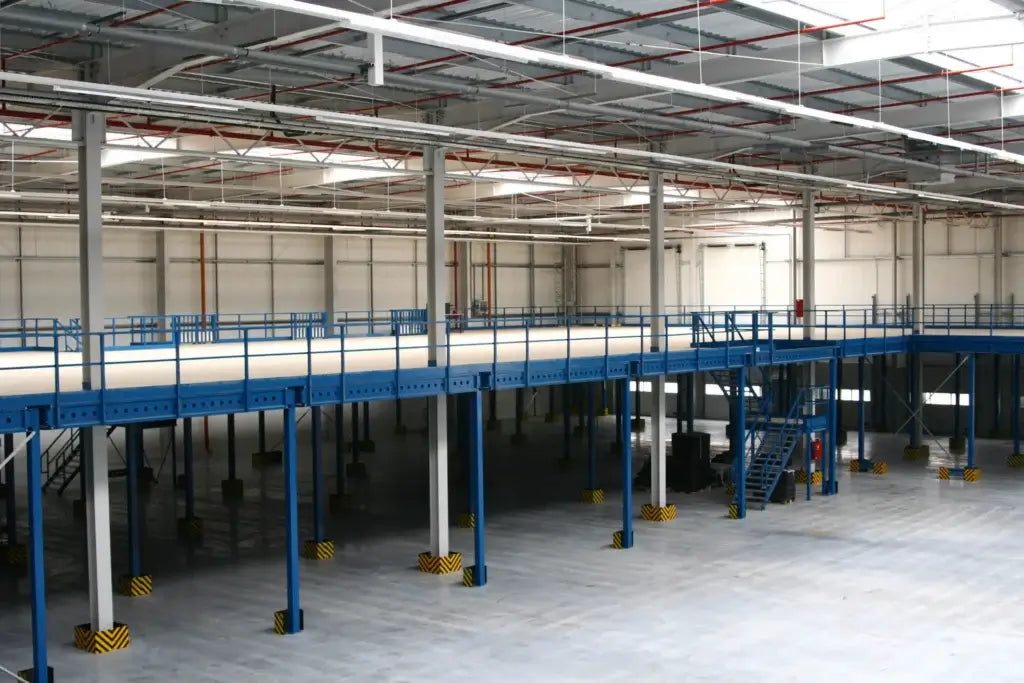

Antresole do magazynów zamrażalniczych - specyfika niskich temperatur

Projektowanie i budowa antresol w magazynach zamrażalniczych stanowi jedno z najbardziej wymagających wyzwań inżynieryjnych w dziedzinie konstrukcji magazynowych. Ekstremalne warunki termiczne, charakteryzujące się temperaturami od -18°C do -40°C, fundamentalnie wpływają na właściwości materiałów konstrukcyjnych, wymagając specjalistycznego podejścia do projektowania, doboru materiałów oraz technologii montażu. Antresole mroźnicze muszą nie tylko wytrzymywać znaczne obciążenia statyczne i dynamiczne, ale również zachowywać stabilność strukturalną w warunkach cyklicznych zmian temperatur, kondensacji oraz oblodzenia, przy jednoczesnym zapewnieniu bezpieczeństwa eksploatacji i efektywności energetycznej całego systemu chłodniczego.

Fizyczne oddziaływania niskich temperatur na konstrukcje

Skurcze termiczne materiałów konstrukcyjnych w temperaturach zamrażalniczych mogą generować znaczne naprężenia wewnętrzne oraz deformacje całej struktury antresoli. Stal konstrukcyjna kurczy się o około 1,2 mm na metr długości przy obniżeniu temperatury o 100°C, co w przypadku antresoli o rozpiętości 20 metrów może skutkować całkowitym skurczem przekraczającym 2 centymetry. Te przemieszczenia muszą być kompensowane przez odpowiednie połączenia konstrukcyjne oraz szczeliny dylatacyjne.

Właściwości mechaniczne stali ulegają znacznym zmianom w niskich temperaturach. Chociaż wytrzymałość na rozciąganie oraz granica plastyczności wzrastają wraz ze spadkiem temperatury, kruchość materiału dramatycznie się zwiększa, szczególnie w przypadku stali o nieodpowiedniej strukturze metalograficznej. Temperatura przejścia z stanu plastycznego w kruchy może być krytyczna dla bezpieczeństwa konstrukcji, szczególnie w miejscach koncentracji naprężeń.

Zjawisko cyklicznego zamrażania i rozmrażania wpływa na trwałość zmęczeniową materiałów konstrukcyjnych. Regularne wahania temperatur podczas operacji rozmrażania komór czy awarii systemów chłodniczych mogą prowadzić do propagacji mikropęknięć oraz degradacji połączeń spawanych. Konstrukcje muszą być projektowane z uwzględnieniem efektów zmęczenia niskocyklowego wynikającego z dużych amplitud odkształceń termicznych.

Kondensacja pary wodnej oraz jej zamarzanie na powierzchniach konstrukcyjnych może prowadzić do korozji elektrochemicznej w miejscach uszkodzeń powłok ochronnych. Lód tworzy się preferencyjnie w szczelinach oraz zagłębieniach, gdzie może generować znaczne siły rozprężne prowadzące do uszkodzeń mechanicznych. Specjalne powłoki oraz konstrukcyjne rozwiązania detali muszą minimalizować places potencjalnej akumulacji wilgoci.

Materiały konstrukcyjne dedykowane środowiskom mroźniczym

Stale niskostopowe o zwiększonej odporności na kruche pękanie stanowią podstawę konstrukcji antresol mroźniczych. Stale typu S355J2 czy S460N charakteryzują się gwarantowaną ciągliwością w temperaturze -20°C, podczas gdy specjalne gatunki, takie jak S460NL, zachowują odpowiednie właściwości nawet w temperaturze -50°C. Zawartość niklu, manganu oraz molibdenu w stopie poprawia właściwości w niskich temperaturach poprzez stabilizację struktury austenitycznej.

Stale nierdzewne austenityczne typu 316L oferują doskonałą odporność na korozję oraz zachowują plastyczność w całym zakresie temperatur mroźniczych. Chociaż koszty materiałowe są znacznie wyższe, długoterminowa trwałość oraz minimalne wymagania konserwacyjne mogą uzasadniać ich zastosowanie w krytycznych elementach konstrukcji, takich jak węzły czy elementy narażone na intensywną kondensację.

Aluminium i jego stopy charakteryzują się bardzo dobrymi właściwościami w niskich temperaturach, nie wykazując przejścia krucho-plastycznego charakterystycznego dla stali. Dodatkowo, niższy moduł sprężystości aluminium redukuje naprężenia termiczne wynikające ze skurczów. Głównym ograniczeniem jest mniejsza wytrzymałość oraz wyższe koszty w porównaniu do stali konstrukcyjnych.

Kompozyty polimero-włókniste mogą oferować unikalne korzyści w konstrukcjach mroźniczych dzięki niskiej przewodności cieplnej oraz możliwości dopasowania współczynnika rozszerzalności termicznej. Włókna węglowe lub szklane w matrycy epoksydowej mogą wytrzymywać ekstremalne temperatury przy znacznie mniejszej masie niż tradycyjne materiały metalowe, ale wymagają specjalistycznych technik projektowania oraz łączenia.

Projektowanie konstrukcyjne z uwzględnieniem warunków termicznych

Analiza termomechaniczna konstrukcji antresoli musi uwzględniać niejednorodne rozkłady temperatur wynikające z lokalnych źródeł ciepła, takich jak oświetlenie, silniki wentylatorów czy urządzenia chłodnicze. Gradients temperatur w konstrukcji mogą generować dodatkowe naprężenia oraz deformacje nieuwzględnione w standardowych obliczeniach statycznych. Zaawansowane symulacje MES umożliwiają analizę sprzężonych problemów termomechanicznych.

Projektowanie połączeń w konstrukcjach mroźniczych wymaga szczególnej uwagi na koncentrację naprężeń w otworach śrubowych oraz w strefach wpływu ciepła spawów. Detale konstrukcyjne muszą minimalizować karby oraz zapewniać płynne przejścia naprężeń. Połączenia śrubowe mogą wymagać specjalnych śrub o właściwościach niskokentemperaturowych oraz kontrolowanych momentach dokręcenia dostosowanych do warunków termicznych.

Dylatacje konstrukcyjne nabierają krytycznego znaczenia w środowiskach mroźniczych ze względu na duże amplitudy przemieszczeń termicznych. Szczeliny dylatacyjne muszą być zabezpieczone przed penetracją wilgoci oraz umożliwiać swobodne przemieszczenia we wszystkich kierunkach. Specjalne elastomery oraz przegrody termiczne mogą separować sekcje konstrukcyjne przy zachowaniu integralności termicznej budynku.

Fundamenty oraz połączenia z konstrukcją budynku muszą uwzględniać różnice temperatur między antresolą a strukturą nośną budynku. Izolacja termiczna w miejscach połączeń może minimalizować straty cieplne oraz redukować naprężenia wynikające z różnych deformacji termicznych. Węzły konstrukcyjne mogą wymagać specjalnych rozwiązań umożliwiających kontrolowane przemieszczenia.

Systemy podłogowe i powierzchnie eksploatacyjne

Płyty podłogowe antresol mroźniczych muszą zachowywać integralność strukturalną oraz funkcjonalność w ekstremalnych warunkach termicznych. Beton wysokowartościowy z dodatkami przeciwmrozowymi może zachowywać odpowiednie właściwości mechaniczne, ale wymaga specjalnych zabiegów technologicznych podczas betonowania w niskich temperaturach. Alternatywnie, prefabrykowane płyty betonowe mogą być produkowane w kontrolowanych warunkach fabrycznych.

Stalowe płyty podłogowe z blachy ryflowanej lub perforowanej oferują doskonałą wytrzymałość oraz odporność na niskie temperatury, ale wymagają specjalnej izolacji termicznej dla zapobiegania mostkom cieplnym. Powierzchnia może być pokryta specjalnymi powłokami antypoślizgowymi zachowującymi właściwości w obecności lodu oraz podczas operacji rozmrażania.

Systemy drenażu kondensatu nabierają szczególnego znaczenia podczas cyklów rozmrażania, gdy duże ilości wody mogą gromadzić się na powierzchniach podłogi. Odpływy muszą być zabezpieczone przed zamarzaniem oraz wyposażone w systemy podgrzewania elektrycznego. Spadki podłogi muszą zapewniać skuteczne odprowadzanie wody do punktów drenażu bez tworzenia kałuż mogących zamarzać.

Wykończenia powierzchni muszą zapewniać odpowiednią przyczepność oraz bezpieczeństwo ruchu pieszego i kołowego w warunkach obecności lodu. Specjalne tekstury, nacięcia lub wypustki mogą poprawiać przyczepność, ale nie mogą utrudniać czyszczenia ani sprzyjać akumulacji zanieczyszczeń. Materiały wykończeniowe muszą być odporne na środki do usuwania lodu oraz detergenty stosowane w przemyśle spożywczym.

Systemy bezpieczeństwa i dostępu

Schody oraz platformy dostępowe w środowiskach mroźniczych wymagają specjalnych rozwiązań zapobiegających oblodzeniu oraz zapewniających bezpieczne użytkowanie. Systemy podgrzewania elektrycznego mogą być zintegrowane ze stopniami schodów, ale muszą być energooszczędne oraz niezawodne w długoterminowej eksploatacji. Alternatywnie, specjalne materiały antypoślizgowe mogą zachowywać właściwości nawet w obecności lodu.

Balustrady oraz poręcze muszą zachowywać odpowiednią temperaturę powierzchni dla bezpiecznego dotyku przez pracowników wyposażonych w rękawice ochronne. Izolacja termiczna poręczy lub systemy podgrzewania mogą zapobiegać przyklejaniu się rękawic do metalowych powierzchni w ekstremalnie niskich temperaturach. Materiały wykończeniowe muszą zapewniać pewny chwyt nawet w wilgotnych warunkach.

Systemy ewakuacyjne muszą pozostawać funkcjonalne niezależnie od warunków termicznych oraz potencjalnego oblodzenia. Wyjścia ewakuacyjne nie mogą być blokowane przez lód ani śnieg, a oświetlenie awaryjne musi funkcjonować w niskich temperaturach. Procedury ewakuacji muszą uwzględniać ograniczoną mobilność pracowników w odzieży ochronnej oraz potencjalne problemy z funkcjonowaniem systemów elektronicznych.

Systemy sygnalizacji oraz komunikacji muszą być przystosowane do pracy w środowiskach mroźniczych. Elektronika może wymagać specjalnego podgrzewania lub izolacji termicznej. Systemy alarmowe muszą wykorzystywać komponenty o rozszerzonym zakresie temperatur eksploatacyjnych oraz być wyposażone w awaryjne źródła zasilania dostosowane do niskich temperatur.

Izolacja termiczna i mostki cieplne

Eliminacja mostków cieplnych w konstrukcji antresoli ma kluczowe znaczenie dla efektywności energetycznej całego systemu chłodniczego oraz zapobiegania kondensacji na powierzchniach konstrukcyjnych. Mostki cieplne mogą zwiększać straty cieplne nawet o 30-50%, generując znaczne koszty eksploatacyjne. Przerwanie ciągłości termicznej może być realizowane poprzez zastosowanie izolatorów konstrukcyjnych z materiałów o niskiej przewodności cieplnej.

Izolacja termiczna elementów konstrukcyjnych może wykorzystywać zaawansowane materiały, takie jak aerożele czy piany poliizocy janianowe o bardzo niskiej przewodności cieplnej. Grubość izolacji musi być dobrana na podstawie szczegółowych obliczeń termicznych uwzględniających lokalne warunki eksploatacyjne oraz wymagania efektywności energetycznej. Ciągłość warstwy izolacyjnej jest krytyczna dla skuteczności systemu.

Systemy izolacji muszą zachowywać integralność w warunkach cyklicznych zmian temperatur oraz oddziaływań mechanicznych związanych z eksploatacją magazynu. Izolacja może być narażona na uszkodzenia podczas prac montażowych, transportu towarów czy konserwacji urządzeń. Projektowanie musi uwzględniać dostępność oraz możliwość napraw bez znaczącej ingerencji w funkcjonowanie magazynu.

Paroizolacja oraz szczelność powietrzna konstrukcji antresoli zapobiegają penetracji wilgotnej, ciepłego powietrza z zewnątrz, co mogłoby prowadzić do kondensacji oraz oblodzenia wewnątrz warstwy izolacyjnej. Specjalne folie oraz membrany muszą zachowywać elastyczność w niskich temperaturach oraz wytrzymywać naprężenia wynikające z ruchów konstrukcji.

Systemy mechaniczne i elektrotechniczne

Systemy oświetlenia w magazynach mroźniczych muszą wykorzystywać oprawy przystosowane do ekstremalnych temperatur oraz potencjalnego oblodzenia. Technologia LED oferuje najlepszą efektywność energetyczną oraz niezawodność w niskich temperaturach, ale wymaga odpowiedniego zarządzania cieplnym dla zapewnienia optymalnej wydajności świetlnej. Oprawy muszą być hermetyczne oraz odporne na środki czyszczące stosowane w przemyśle spożywczym.

Instalacje elektryczne wymagają specjalnych przewodów oraz osprzętu przystosowanych do niskich temperatur. Izolacja przewodów musi zachowywać elastyczność oraz integralność w całym zakresie temperatur eksploatacyjnych. Osprzęt elektryczny może wymagać podgrzewania lub specjalnych materiałów zapewniających niezawodne funkcjonowanie przełączników, gniazd oraz urządzeń sterujących.

Systemy transportu pionowego, takie jak windy towarowe czy platformy robocze, muszą być specjalnie przystosowane do pracy w środowiskach mroźniczych. Układy hydrauliczne wymagają specjalnych oleów zachowujących właściwości w niskich temperaturach, podczas gdy systemy linowe muszą wykorzystywać smary odporne na zamarzanie. Systemy sterowania mogą wymagać podgrzewania dla zapewnienia niezawodności.

Wentylacja antresoli musi zapewniać równomierny rozkład temperatur oraz zapobiegać akumulacji gazów ciężkich, takich jak dwutlenek węgla z systemów chłodniczych. Wentylatory muszą być przystosowane do pracy w niskich temperaturach oraz odporne na oblodzenie. Systemy automatyki muszą monitorować jakość powietrza oraz reagować na potencjalne zagrożenia gazowe.

Logistyka i ergonomia w środowiskach mroźniczych

Projektowanie antresol musi uwzględniać specyfikę pracy ludzkiej w ekstremalnie niskich temperaturach oraz ograniczenia wynikające z konieczności stosowania specjalistycznej odzieży ochronnej. Szerokość przejść, wysokość prześwieów oraz promienie zakrętów muszą być zwiększone w porównaniu do standardowych magazynów ze względu na ograniczoną mobilność pracowników w odzieży zimowej.

Systemy transportu wewnętrznego muszą być przystosowane do funkcjonowania w niskich temperaturach oraz na powierzchniach potencjalnie oblodzonych. Wózki widłowe mogą wymagać specjalnych układów hydraulicznych, ogumienia zimowego oraz systemów podgrzewania kabiny operatora. Trasy transportowe muszą uwzględniać zwiększone wymagania dotyczące przyczepności oraz stabilności.

Strefy buforowe o pośrednich temperaturach mogą ułatwiać aklimatyzację pracowników oraz sprzętu przed wejściem do stref głębokiego zamrożenia. Te strefy mogą również służyć jako miejsca tymczasowego składowania towarów wymagających stopniowego chłodzenia lub rozmrażania. Projektowanie musi zapewniać efektywne śluzy termiczne minimalizujące straty cieplne.

Systemy informacyjne oraz oznakowanie muszą pozostawać czytelne w warunkach potencjalnego oblodzenia oraz ograniczonej widoczności wynikającej z kondensacji pary wodnej. Elektroniczne systemy informacyjne mogą wymagać podgrzewania wyświetlaczy, podczas gdy tradycyjne oznakowanie musi wykorzystywać materiały odporne na niskie temperatury oraz kondensację.

Zarządzanie cyklami rozmrażania

Operacje rozmrażania generują ekstremalne warunki termiczne oraz mechaniczne dla konstrukcji antresoli ze względu na szybkie zmiany temperatur oraz duże ilości kondensatu. Projektowanie musi uwzględniać naprężenia termiczne wynikające z nierównomiernego nagrzewania konstrukcji oraz potencjalne przeciążenia systemów drenażu podczas intensywnego topnienia lodu.

Systemy drenażu muszą być przewymiarowane dla sprostania szczytowym przepływom podczas rozmrażania oraz wyposażone w systemy podgrzewania zapobiegające zamarzaniu kondensatu w rurociągach odprowadzających. Podgrzewane rynny oraz wpusty mogą być konieczne dla zapewnienia ciągłości drenażu. Systemy alarmowe mogą monitorować przepełnienie oraz blokady drenażu.

Zarządzanie obciążeniami termicznymi podczas rozmrażania może wymagać sekwencyjnego rozmrażania różnych stref magazynu w celu minimalizacji naprężeń w konstrukcji antresoli. Systemy sterowania mogą koordynować harmonogramy rozmrażania z monitoringiem konstrukcyjnym, automatycznie dostosowując intensywność oraz czas trwania cykli w zależności od warunków konstrukcyjnych.

Procedury bezpieczeństwa podczas rozmrażania muszą uwzględniać zwiększone ryzyko poślizgnięć oraz upadków na mokrych powierzchniach, a także potencjalne niestabilności konstrukcji wynikające z szybkich zmian termicznych. Dostęp do antresoli może być ograniczony podczas intensywnych cykli rozmrażania, wymagając alternatywnych tras dostępu oraz procedur ewakuacyjnych.

Monitorowanie i diagnostyka konstrukcji

Systemy monitorowania konstrukcyjnego w magazynach mroźniczych muszą wykorzystywać sensory przystosowane do ekstremalnych temperatur oraz potencjalnego oblodzenia. Tensometry, akcelerometry oraz czujniki przemieszczeń muszą być zabezpieczone przed kondensacją oraz wyposażone w systemy podgrzewania. Bezprzewodowe systemy transmisji danych mogą eliminować problemy z kablami w niskich temperaturach.

Monitoring termiczny konstrukcji może wykorzystywać kamery termowizyjne oraz czujniki temperatury rozmieszczone w kluczowych punktach antresoli. Te systemy mogą wykrywać anomalie termiczne wskazujące na uszkodzenia izolacji, mostki cieplne lub problemy z systemami grzewczymi. Dane mogą być analizowane w czasie rzeczywistym dla wczesnego wykrywania problemów.

Systemy predykcyjnej konserwacji mogą analizować dane z sensorów konstrukcyjnych, termicznych oraz wibracyjnych w celu przewidywania potrzeb konserwacyjnych oraz identyfikacji potencjalnych awarii przed ich wystąpieniem. Algorytmy machine learning mogą identyfikować patterns degradacji oraz optymalizować harmonogramy inspekcji i konserwacji.

Dokumentacja stanu technicznego musi uwzględniać specyficzne warunki eksploatacyjne magazynów mroźniczych oraz ich wpływ na trwałość konstrukcji. Regularne inspekcje muszą obejmować kontrolę integralności izolacji, stanu powłok antykorozyjnych oraz funkcjonowania systemów drenażu. Protokoły inspekcyjne muszą być dostosowane do sezonowych cykli eksploatacyjnych.

Efektywność energetyczna i zrównoważony rozwój

Optymalizacja konstrukcji antresoli pod kątem minimalizacji strat cieplnych może znacząco wpłynąć na efektywność energetyczną całego magazynu mroźniczego. Zaawansowane symulacje termiczne mogą identyfikować krytyczne punkty strat cieplnych oraz optymalizować rozmieszczenie izolacji termicznej. Inwestycje w lepszą izolację konstrukcji mogą zwracać się poprzez zmniejszone koszty chłodzenia w ciągu kilku lat eksploatacji.

Materiały konstrukcyjne z recyklingu lub o niskim śladzie węglowym mogą zmniejszyć impact środowiskowy projektu przy zachowaniu wymaganych właściwości mechanicznych w niskich temperaturach. Stal z recyklingu, aluminium pochodzące z odzysku czy kompozyty z włóknami naturalnymi mogą oferować zrównoważone alternatywy dla tradycyjnych materiałów.

Systemy odzysku ciepła z procesów rozmrażania mogą wykorzystywać energię cieplną do podgrzewania innych stref budynku lub do celów technologicznych. Pompy ciepła mogą przenosić ciepło odpadowe z systemów chłodniczych do systemów grzewczych budynku, zwiększając ogólną efektywność energetyczną kompleksu magazynowego.

Projektowanie z myślą o cyklu życia konstrukcji musi uwzględniać długoterminowe koszty eksploatacji, konserwacji oraz końcowej utylizacji materiałów. Modularne konstrukcje mogą umożliwiać łatwą rozbudowę, rekonfigurację lub demontaż bez generowania odpadów. Planowanie końca życia konstrukcji może obejmować strategie ponownego wykorzystania lub recyclingu komponentów.

Trendy przyszłościowe i innowacje

Inteligentne materiały z pamięcią kształtu mogą znajdować zastosowanie w elementach konstrukcyjnych wymagających adaptacji do zmiennych warunków termicznych. Stopy z pamięcią kształtu mogą automatycznie dostosowywać swoją geometrię do temperatury otoczenia, potencjalnie umożliwiając samoregulujące systemy dylatacyjne lub adaptacyjne elementy konstrukcyjne.

Nanotechnologia może przyczynić się do rozwoju powłok antyoblodzeniowych oraz materiałów o poprawionych właściwościach termicznych. Nanomateriały mogą oferować lepszą przewodność cieplną, odporność na korozję oraz właściwości samoczyszczące, które mogą być szczególnie przydatne w środowiskach mroźniczych charakteryzujących się cyklicznym oblodzeniem.

Systemy konstrukcyjne 4.0 będą integrowały sensory IoT, sztuczną inteligencję oraz robotykę w celu stworzenia w pełni autonomicznych struktur zdolnych do samomonitorowania, samodiagnostyki oraz samoadaptacji do zmieniających się warunków eksploatacyjnych. Te systemy mogą automatycznie dostosowywać parametry konstrukcyjne, zarządzać konserwacją oraz optymalizować efektywność energetyczną.

Addytywna technologia produkcji może umożliwić tworzenie złożonych geometrii konstrukcyjnych zoptymalizowanych pod kątem konkretnych warunków termicznych oraz mechanicznych. Druk 3D metalami może pozwolić na produkcję niestandardowych węzłów konstrukcyjnych, elementów izolacyjnych czy komponentów o gradientowych właściwościach materialnych dostosowanych do lokalnych wymagań.

Podsumowanie

Antresole do magazynów zamrażalniczych reprezentują szczyt zaawansowania inżynieryjnego w dziedzinie konstrukcji magazynowych, wymagając głębokiego zrozumienia oddziaływań termomechanicznych oraz specjalistycznej wiedzy materiałoznawczej. Specyfika niskich temperatur fundamentalnie wpływa na wszystkie aspekty projektowania - od doboru materiałów przez detale konstrukcyjne po systemy eksploatacyjne. Sukces projektowy wymaga holistycznego podejścia uwzględniającego nie tylko wytrzymałość mechaniczną, ale również efektywność energetyczną, bezpieczeństwo eksploatacyjne oraz długoterminową trwałość w ekstremalnych warunkach środowiskowych.

Przyszłość rozwoju tej technologii będzie kształtowana przez postęp w dziedzinie materiałów inteligentnych, systemów monitorowania oraz zrównoważonych technologii konstrukcyjnych. Rosnące wymagania dotyczące efektywności energetycznej oraz ochrony środowiska będą napędzać innowacje w kierunku jeszcze bardziej zaawansowanych oraz ekologicznych rozwiązań. Inwestycja w profesjonalnie zaprojektowane antresole mroźnicze stanowi strategiczną decyzję biznesową zapewniającą nie tylko maksymalizację pojemności magazynowej, ale również długoterminową efektywność operacyjną oraz bezpieczeństwo w najbardziej wymagających warunkach eksploatacyjnych.
