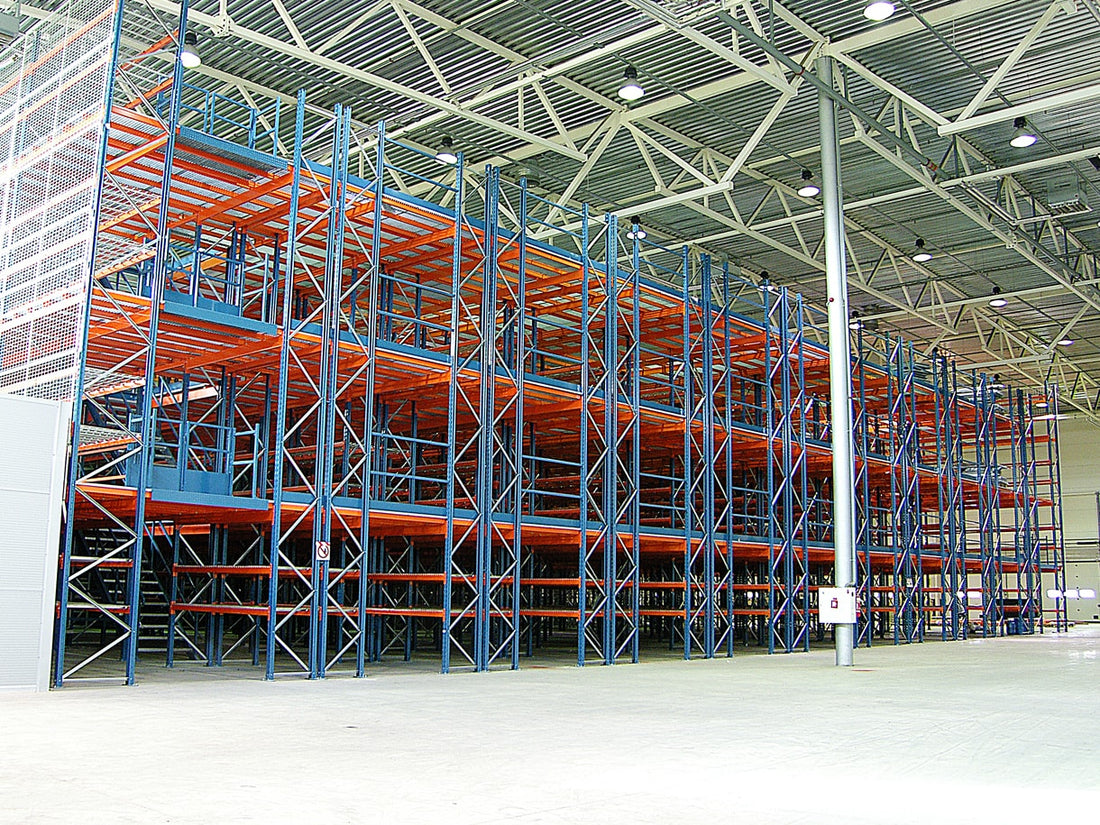

Antresole magazynowe – jak zaprojektować wielopoziomowy system składowania
Udostępnij
Antresola magazynowa – pionowy wymiar efektywności składowania
W logistyce i zarządzaniu magazynem istnieje jedna niezmieniona zasada, która obowiązuje niezależnie od branży, skali operacji i rodzaju składowanego asortymentu: przestrzeń magazynowa kosztuje. Każdy metr kwadratowy hali wiąże się z kosztem najmu lub amortyzacji budynku, kosztami ogrzewania, klimatyzacji i oświetlenia. Firma, która nie wykorzystuje w pełni dostępnej kubatury swojego magazynu, płaci za przestrzeń, z której nie czerpie żadnych korzyści.
Tymczasem w ogromnej większości magazynów ogromna część kubatury hali – przestrzeń powyżej wysokości regałów aż do sufitu – pozostaje całkowicie niezagospodarowana. W hali o wysokości dziesięciu metrów, w której regały sięgają czterech metrów, sześćdziesiąt procent kubatury jest dosłownie marnotrawionych. Antresola magazynowa to rozwiązanie, które tę przestrzeń odzyskuje – tworząc dodatkowe poziomy składowania lub pracy w obrębie istniejącej hali bez konieczności jej rozbudowy w poziomie.
Antresola magazynowa różni się jednak istotnie od antresoli biurowej, o której piszemy w innych artykułach na naszym blogu. Podczas gdy antresola biurowa jest przede wszystkim przestrzenią pracy i musi spełniać wymagania komfortu i estetyki, antresola magazynowa jest przede wszystkim systemem składowania i musi spełniać wymagania nośności, efektywności operacyjnej, bezpieczeństwa przy intensywnej eksploatacji i integracji z resztą systemu logistycznego. To odrębna kategoria rozwiązań, wymagająca odrębnego podejścia projektowego.
W tym artykule omawiamy kompleksowo projektowanie wielopoziomowych systemów składowania opartych na antresolach magazynowych – od analizy potrzeb i warunków technicznych, przez dobór konstrukcji i systemów regałowych na poszczególnych poziomach, aż po organizację transportu pionowego i integrację z systemem WMS.
Czym jest antresola magazynowa i czym różni się od antresoli biurowej
Antresola magazynowa to metalowa konstrukcja nośna tworząca jeden lub więcej dodatkowych poziomów wewnątrz hali magazynowej, przeznaczonych do składowania towarów lub do realizacji procesów logistycznych. W odróżnieniu od antresoli biurowej, która jest zaprojektowana jako przestrzeń komfortowej pracy ludzkiej, antresola magazynowa jest zaprojektowana przede wszystkim jako przestrzeń efektywnego składowania – i to wymaganie determinuje wszystkie kluczowe parametry jej projektu.
Nośność poszczególnych poziomów antresoli magazynowej jest wielokrotnie wyższa niż antresoli biurowej. Podczas gdy antresola biurowa jest zazwyczaj projektowana na obciążenie użytkowe od 300 do 500 kilogramów na metr kwadratowy, antresola magazynowa musi wytrzymać obciążenia od 500 do nawet kilku tysięcy kilogramów na metr kwadratowy, zależnie od rodzaju składowanego towaru i systemu regałowego zainstalowanego na jej poziomach.
Konstrukcja antresoli magazynowej musi uwzględniać nie tylko statyczne obciążenia od towaru i regałów, ale też obciążenia dynamiczne od transportu poziomego – wózków komisjonerskich, wózków platformowych, a w niektórych przypadkach elektrycznych wózków widłowych niskiego unoszenia poruszających się po poziomach antresoli. Te obciążenia dynamiczne są zazwyczaj znacznie bardziej wymagające niż statyczne obciążenia użytkowe i muszą być precyzyjnie uwzględnione w obliczeniach konstrukcyjnych.
Podłoga antresoli magazynowej jest zazwyczaj wykonana z kraty pomostowej stalowej lub z blachy ryflowanej, a nie z paneli drewnianych czy wykładziny stosowanej w antresolach biurowych. Krata pomostowa zapewnia przepuszczalność dla systemu tryskaczowego działającego z sufitu hali i dla oświetlenia górnego, jest odporna na intensywną eksploatację mechaniczną i jest łatwa do czyszczenia.
Liczba poziomów antresoli magazynowej może wynosić od jednego do trzech lub więcej, w zależności od wysokości hali i potrzeb operacyjnych. Każdy dodatkowy poziom wymaga zapewnienia odpowiedniej wysokości roboczej dla procesów składowania i kompletacji realizowanych na tym poziomie – minimum 2,2 metra, optymalnie 2,5 metra lub więcej.
Kiedy antresola magazynowa jest optymalnym rozwiązaniem
Antresola magazynowa nie jest rozwiązaniem optymalnym dla każdego magazynu. Istnieją scenariusze, w których przynosi ona ogromną wartość, i takie, w których inne rozwiązania są lepszym wyborem.
Antresola magazynowa jest szczególnie efektywna w magazynach obsługujących drobny asortyment o dużej liczbie pozycji SKU, gdzie kompletacja odbywa się ręcznie lub z użyciem lekkich wózków. Sklepy internetowe z szerokim asortymentem modowym, kosmetycznym, elektronicznym czy akcesoriów – to typowe środowiska, gdzie antresola magazynowa pozwala na kilkukrotne zwiększenie pojemności składowania przy stosunkowo niskich kosztach.
Antresola jest też dobrym rozwiązaniem dla firm, których hala ma dużą wysokość – powyżej sześciu metrów – ale których asortyment lub procesy nie pozwalają na efektywne wykorzystanie tej wysokości przez wysokie regały paletowe. Zamiast marnotrawić przestrzeń powyżej regałów o wysokości czterech metrów, można zbudować antresolę na tym poziomie i na jej podłodze zainstalować kolejny poziom regałów półkowych.
Z kolei antresola magazynowa nie jest optymalnym rozwiązaniem dla magazynów obsługujących wyłącznie asortyment paletowy z kompletacją paletową, gdzie wózki widłowe operują na całej wysokości hali. Antresola na poziomie czterech metrów w hali o wysokości dziesięciu metrów mogłaby ograniczać swobodę manewrowania wózkami i ograniczać dostęp do górnych poziomów regałów paletowych, zamiast zwiększać efektywność.
Analiza potrzeb jako punkt wyjścia do projektu
Projektowanie antresoli magazynowej musi się zaczynać od gruntownej analizy potrzeb operacyjnych, która odpowie na fundamentalne pytania determinujące kształt całego rozwiązania.
Jaki asortyment będzie składowany na antresoli i jakie ma parametry to pytanie o kluczowym znaczeniu dla doboru systemu regałowego i obliczenia nośności. Asortyment o dużej masie jednostkowej wymaga wyższej nośności konstrukracji i regałów. Asortyment wrażliwy na temperaturę wymaga zapewnienia odpowiedniej cyrkulacji powietrza na wszystkich poziomach. Asortyment o dużej rotacji wymaga organizacji przestrzeni ułatwiającej szybką kompletację.
Jakie procesy będą realizowane na antresoli to pytanie decydujące o wymaganiach funkcjonalnych. Jeśli na antresoli ma odbywać się tylko składowanie statyczne z rzadkimi pobieraniami, wymagania co do przestrzeni roboczej i transportu pionowego są inne niż w przypadku intensywnej kompletacji zamówień realizowanej przez kilku operatorów jednocześnie.
Jaki sprzęt będzie obsługiwał antresolę to pytanie wpływające na projekt komunikacji pionowej i poziomej. Jeśli na poziomach antresoli mają poruszać się wózki elektryczne niskiego unoszenia, nośność podłogi musi to uwzględniać, a szerokości alejek i promienie skrętów muszą być dopasowane do używanego sprzętu.
Ile osób jednocześnie będzie pracować na antresoli to parametr wpływający na wymagania co do wyjść ewakuacyjnych, szerokości ciągów komunikacyjnych i przepustowości schodów. Przepisy BHP i ppoż. określają minimalne wymagania w tym zakresie, które muszą być spełnione niezależnie od efektywności składowania.
Jak zmieni się wolumen w perspektywie trzech do pięciu lat to pytanie o elastyczność systemu. Antresola zaprojektowana z myślą o przyszłym wzroście – z możliwością dodania kolejnego poziomu, rozbudowy powierzchni lub zwiększenia nośności – jest inwestycją znacznie efektywniejszą niż system zaprojektowany wyłącznie dla aktualnych potrzeb.
Projekt konstrukcyjny antresoli magazynowej – kluczowe parametry
Projekt konstrukcyjny antresoli magazynowej to dokument, który musi być opracowany przez uprawnionego inżyniera konstruktora i który determinuje bezpieczeństwo oraz efektywność całego systemu przez cały okres jego eksploatacji.
Materiał konstrukcji to pierwsza kluczowa decyzja projektowa. Antresole magazynowe wykonywane są niemal wyłącznie ze stali – zarówno ze względu na wytrzymałość, jak i ze względu na łatwość prefabrykacji, szybkość montażu i możliwość demontażu. Stal konstrukcyjna gatunku S235 lub S355 jest standardem dla słupów i belek nośnych. Wybór między tymi gatunkami stali ma wpływ na wymiary przekrojów i masę własną konstrukcji – S355 jest mocniejsza i pozwala na stosowanie smuklejszych profili przy tej samej nośności.
Siatka słupów nośnych to parametr decydujący o efektywności przestrzeni na poziomach antresoli i o koszcie konstrukcji. Gęstsza siatka słupów – na przykład co trzy metry – wymaga lżejszych i tańszych belek nośnych, ale słupy zajmują powierzchnię podłogi i utrudniają swobodne manewrowanie na poziomach. Rzadsza siatka słupów – co sześć lub dziewięć metrów – pozwala na większą swobodę przestrzenną, ale wymaga masywniejszych i droższych belek o dużej rozpiętości.
Nośność posadzki antresoli musi być obliczona dla kombnicji obciążenia od regałów i towaru, obciążenia od wózków jeżdżących po podłodze i dynamicznych współczynników uwzględniających uderzenia i przeciążenia chwilowe. Obliczenia nośności muszą uwzględniać wszystkie możliwe kombinacje obciążeń, w tym nierównomierny rozkład ciężaru przy składowaniu towaru po jednej stronie poziomu.
Podłoga antresoli z kraty pomostowej musi być dobrana z uwzględnieniem nośności kraty dla wymaganej rozpiętości między belkami nośnymi, właściwości antypoślizgowych dla bezpiecznego poruszania się pracowników i sprzętu oraz przepuszczalności dla systemu tryskaczowego. Krata pomostowa serii serrated z ząbkowanymi krawędziami prętów jest standardowym wyborem dla podłóg antresol magazynowych ze względu na optymalne właściwości antypoślizgowe.
Balustrady przy krawędziach antresoli muszą spełniać wymagania norm BHP dotyczące wysokości i wytrzymałości na siły poziome generowane przy przypadkowym uderzeniu lub oparciu. Minimalna wysokość balustrady przy krawędzi antresoli magazynowej wynosi zazwyczaj 1000 milimetrów dla poziomów dostępnych dla pracowników. Balustrady muszą też zapobiegać wypadaniu towaru z półek przy krawędzi poziomu – przez zastosowanie cokołu o wysokości co najmniej 100 milimetrów lub innego fizycznego zabezpieczenia.
Systemy regałowe na poziomach antresoli
Wybór systemów regałowych instalowanych na poziomach antresoli magazynowej jest równie ważny jak projekt samej konstrukcji. Od właściwego doboru regałów zależy efektywność składowania, ergonomia kompletacji i maksymalne wykorzystanie dostępnej przestrzeni na każdym poziomie.
Regały półkowe stalowe są najczęściej stosowanym systemem na poziomach antresoli magazynowych. Ich otwarta, regulowana konfiguracja idealnie odpowiada na potrzeby składowania drobnego asortymentu. Na poziomach antresoli o wysokości 2,5 metra typowe regały półkowe mają wysokość od 2,0 do 2,2 metra z czterema do sześciu regulowanymi półkami, co pozwala na efektywne zagospodarowanie przestrzeni przy zachowaniu bezpiecznego prześwitu pod stropem antresoli.
Regały przepływowe kartonowe stosowane na poziomach antresoli są szczególnie efektywne w strefach kompletacji o dużej rotacji. Grawitacyjny przepływ pojemników lub kartonów od strony uzupełniania do strony pobierania automatycznie stosuje zasadę FIFO i eliminuje konieczność uzupełniania od strony operatora kompletacji. Na ograniczonej przestrzeni antresoli, gdzie każdy metr bieżący alejki jest cenny, regały przepływowe pozwalają na wyższe zagęszczenie składowania przy zachowaniu sprawnej obsługi.
Szuflady magazynowe i systemy szufladowe stosowane na poziomach antresoli są optymalnym rozwiązaniem dla bardzo małych przedmiotów – śrub, złączy, drobnych komponentów elektronicznych, biżuterii, próbek. Gęste upakowanie tysięcy pozycji SKU w szufladach katalogowych pozwala na składowanie na powierzchni antresoli asortymentu, który na tradycyjnych półkach wymagałby wielokrotnie większej powierzchni.
Regały paletowe niskiego składowania – tak zwane regały paletowe przejezdne lub regały drive-in na niski wózek widłowy – mogą być stosowane na poziomach antresoli o wystarczającej nośności i wysokości. Wymaga to stosowania wózków elektrycznych niskiego unoszenia o ograniczonej wysokości, które mogą poruszać się po podłodze antresoli nie przekraczając dopuszczalnej wysokości przejazdu. Ten wariant jest stosunkowo rzadki, ale efektywny przy składowaniu paletowym na antresolach przemysłowych.
Organizacja transportu pionowego – komunikacja między poziomami
Transport towarów między poziomami antresoli to jeden z najważniejszych, a zarazem najczęściej niedocenianych elementów projektu wielopoziomowego systemu składowania. Nawet najlepiej zaprojektowana antresola z idealnie dobranym systemem regałowym staje się wąskim gardłem operacyjnym, jeśli komunikacja między poziomami jest niedostateczna lub źle zorganizowana.
Schody dla personelu są koniecznym elementem każdej antresoli dostępnej dla pracowników. Schody muszą spełniać wymagania norm BHP dotyczące szerokości biegu – minimum 80 centymetrów, optymalnie 100 do 120 centymetrów dla schodów o intensywnym ruchu – proporcji stopni, kąta nachylenia i wyposażenia w poręcze obustronne. Liczba klatek schodowych i ich rozmieszczenie muszą zapewnić sprawną ewakuację wszystkich osób przebywających na antresoli zgodnie z wymaganiami przepisów ppoż.
Windy towarowe to rozwiązanie konieczne przy każdym wolumenie towarów przekraczającym możliwości ręcznego wnoszenia. Winda towarowa z platformą o wymiarach od 1,0×1,0 do 2,0×2,0 metra i nośności od 500 do 3000 kilogramów pozwala na sprawny transport palet, pojemników i wózków między poziomami. Wybór parametrów windy musi uwzględniać docelowy wolumen operacji i możliwość rozbudowy w przyszłości.
Przenośniki pionowe i spiralne to rozwiązanie dla magazynów o bardzo wysokim wolumenie i jednorodnym typie transportowanych jednostek. Przenośniki pionowe wind towarowych lub przenośniki spiralne spiralne dla kartonów i pojemników pozwalają na ciągły, automatyczny transport między poziomami bez zaangażowania operatora. Są droższe od wind towarowych, ale przy odpowiednim wolumenie ich wydajność i efektywność jest nieporównywalnie wyższa.
Zsypy grawitacyjne dla pustych pojemników i opakowań to proste, tanie i bardzo efektywne rozwiązanie dla zagospodarowania przepływu pustych nośników z poziomów wyższych na niższy. Zsyp to nachylona rura lub kanał, przez który puste pojemniki lub kartony ześlizgują się grawitacyjnie z antresoli na poziom niższy, eliminując konieczność ich ręcznego znoszenia po schodach lub używania windy do tego celu.
Oświetlenie wielopoziomowego systemu składowania
Oświetlenie antresoli magazynowej wymaga specjalistycznego podejścia ze względu na wielopoziomowy charakter przestrzeni i konieczność zapewnienia odpowiedniego natężenia oświetlenia na każdym poziomie bez wzajemnego zakłócania się.
Oświetlenie poziomu dolnego musi uwzględniać cień rzucany przez konstrukcję antresoli. Obszary bezpośrednio pod antresolą są naturalnie bardziej zacienione niż pozostała przestrzeń hali i wymagają dodatkowego oświetlenia sztucznego, często niezależnego od oświetlenia ogólnego hali.
Oświetlenie górnych poziomów antresoli musi zapewniać wymagane natężenie dla procesów kompletacji – zazwyczaj minimum 300 luksów, optymalnie 500 luksów przy poziomie półki dla kompletacji z identyfikacją wizualną towaru. Oprawy LED montowane pod stropem antresoli lub na konstrukcji regałów dostarczają wymagane natężenie przy minimalnym zużyciu energii.
Oświetlenie awaryjne na każdym poziomie antresoli jest wymogiem przepisów ppoż. Oznaczenie dróg ewakuacyjnych, schodów i wyjść ewakuacyjnych musi być widoczne nawet przy całkowitym zaniku oświetlenia podstawowego. Oprawy awaryjne LED z wbudowanymi akumulatorami są standardowym rozwiązaniem spełniającym ten wymóg.
Bezpieczeństwo pożarowe antresoli magazynowej
Antresola magazynowa istotnie zmienia warunki bezpieczeństwa pożarowego hali i wymaga dostosowania systemów ochrony ppoż. do nowej rzeczywistości. Jest to aspekt, który musi być uwzględniony w projekcie na najwcześniejszym etapie i uzgodniony z rzeczoznawcą ppoż. przed przystąpieniem do realizacji.
System tryskaczowy musi być zaprojektowany dla każdego poziomu antresoli niezależnie. Podłoga antresoli z kraty pomostowej przepuszcza wodę z tryskaczy górnych na poziomy niższe, jednak nie eliminuje to konieczności zainstalowania tryskaczy na każdym poziomie. Rozmieszczenie głowic tryskaczowych musi uwzględniać przeszkody w postaci słupów, belek i regałów i zapewnić wymagany współczynnik pokrycia każdej powierzchni.
Drogi ewakuacyjne muszą być zachowane na każdym poziomie antresoli i prowadzić do co najmniej dwóch niezależnych wyjść ewakuacyjnych. Szerokość drogi ewakuacyjnej musi być zgodna z wymaganiami przepisów i nie może być zawężona przez regały lub inny sprzęt. Oznaczenie dróg ewakuacyjnych i wyjść musi być widoczne z każdego punktu każdego poziomu.
Klasy odporności ogniowej elementów konstrukcji antresoli muszą być zgodne z wymaganiami przepisów dla danej kategorii pożarowej magazynu. Dla magazynów zaklasyfikowanych do wyższych kategorii pożarowych konieczne może być ogniochronne zabezpieczenie stalowych elementów konstrukcyjnych – przez malowanie farbami pęczniejącymi lub obudowanie płytami ogniochronnymi.
Integracja z systemem WMS
Wielopoziomowy system składowania oparty na antresoli magazynowej musi być w pełni zintegrowany z systemem zarządzania magazynem WMS, aby mógł efektywnie obsługiwać procesy kompletacji, uzupełniania i inwentaryzacji.
Adresowanie lokalizacji w systemie WMS musi odzwierciedlać trójwymiarową strukturę wielopoziomowego magazynu. Standardowe adresowanie dwuwymiarowe – rząd, sekcja, poziom – musi być rozszerzone o informację o kondygnacji antresoli. Schemat adresowania opracowany przed uruchomieniem systemu musi być spójny, intuicyjny dla operatorów i kompatybilny z możliwościami używanego systemu WMS.
Optymalizacja tras kompletacji w systemie WMS musi uwzględniać koszt transportu pionowego. Przemieszczenie między poziomami antresoli – przez schody lub windę – jest znacznie bardziej czasochłonne niż przemieszczenie poziome o tej samej odległości. System WMS generujący listy kompletacyjne powinien minimalizować liczbę przejść między poziomami, grupując pobierania z tego samego poziomu w jednej trasie kompletacyjnej.
Zarządzanie uzupełnianiem zapasów na poziomach antresoli wymaga w systemie WMS specjalnych reguł uwzględniających ograniczoną pojemność transportu pionowego. Uzupełnianie w małych partiach, zsynchronizowane z chwilami niższego natężenia kompletacji – na przykład między zmianami lub podczas przerw – pozwala na efektywne wykorzystanie windy towarowej bez tworzenia kolejek i wąskich gardeł.
Koszty antresoli magazynowej – analiza składników
Koszt antresoli magazynowej jest jednym z pierwszych pytań zadawanych przez firmy rozważające to rozwiązanie i jednym z najtrudniejszych do jednoznacznej odpowiedzi ze względu na ogromną zmienność parametrów wpływających na cenę.
Koszt konstrukcji stalowej stanowi zazwyczaj największą pozycję w budżecie antresoli magazynowej. Dla standardowej antresoli jednostronnej o nośności 500 kilogramów na metr kwadratowy i siatce słupów 3×6 metrów koszt samej konstrukcji stalowej wynosi zazwyczaj od 300 do 600 złotych za metr kwadratowy. Wyższa nośność, rzadsza siatka słupów wymagająca masywniejszych belek lub kilka poziomów oznaczają wyższy koszt.
Koszt podłogi z kraty pomostowej wynosi zazwyczaj od 80 do 200 złotych za metr kwadratowy w zależności od nośności kraty i wykończenia. Krata serrated z lepszymi właściwościami antypoślizgowymi jest droższa od standardowej kraty zgrzewanej.
Koszt schodów zależy od ich liczby, wymiarów i standardu wykonania. Standardowe schody stalowe do antresoli magazynowej kosztują od 5 000 do 15 000 złotych za komplet. Schody z podestami pośrednimi dla dużych różnic wysokości lub schody o szerokim biegu dla intensywnego ruchu kosztują więcej.
Koszt windy towarowej to pozycja zazwyczaj od 30 000 do 100 000 złotych, zależnie od nośności, wysokości podnoszenia i stopnia automatyzacji. Winda o nośności 1000 kilogramów i wysokości podnoszenia 3 metry to koszt zbliżony do dolnej granicy tego przedziału.
Koszt systemu regałowego instalowanego na antresoli jest dodatkową pozycją, odrębną od kosztu samej konstrukcji antresoli. Regały półkowe na antresoli kosztują tyle samo co w standardowym magazynie – od 150 do 400 złotych za metr bieżący rzędu w zależności od nośności i konfiguracji.
Łączny koszt antresoli magazynowej gotowej do użytkowania – z konstrukcją, podłogą, schodami, balustradami, oświetleniem i regałami – wynosi zazwyczaj od 600 do 1500 złotych za metr kwadratowy dla typowych realizacji. Dla bardzo wymagających zastosowań z windą towarową, systemem tryskaczowym i specjalistyczną podłogą koszt może być wyższy.
Podsumowanie
Antresola magazynowa to jedno z najbardziej efektywnych kosztowo rozwiązań dla firm potrzebujących zwiększenia pojemności składowania bez rozbudowy hali w poziomie. Prawidłowo zaprojektowany wielopoziomowy system składowania oparty na antresoli – z odpowiednią nośnością konstrukcji, właściwie dobranymi systemami regałowymi na każdym poziomie, sprawną komunikacją pionową i pełną integracją z systemem WMS – pozwala na wielokrotne zwiększenie efektywności wykorzystania kubatury hali przy kosztach znacznie niższych niż budowa lub wynajem dodatkowej powierzchni. Kluczem do sukcesu jest profesjonalne planowanie z udziałem doświadczonych projektantów systemów magazynowych i konstruktorów oraz rzetelna analiza potrzeb operacyjnych jako punkt wyjścia do każdej decyzji projektowej.
