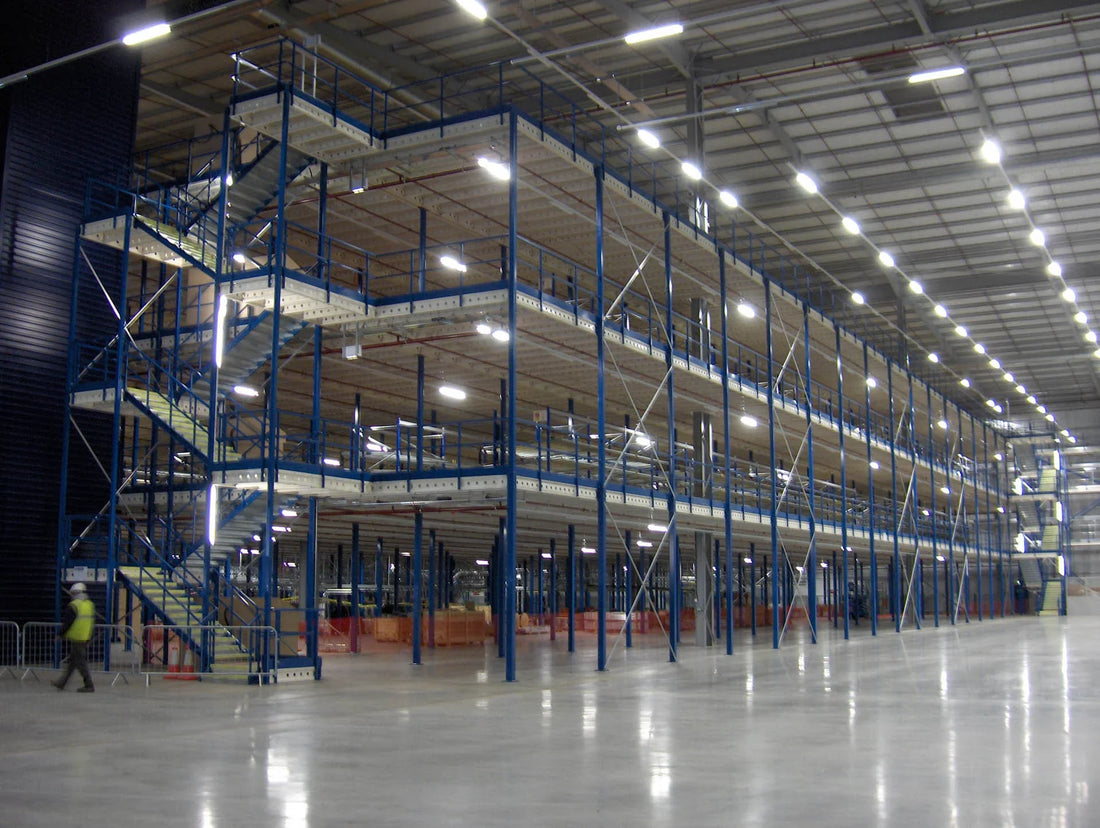

Antresole magazynowe wielopoziomowe – sposób na maksymalne wykorzystanie przestrzeni w magazynie

Wprowadzenie – pionowe zagospodarowanie przestrzeni jako strategia optymalizacji magazynu

Rosnące koszty nieruchomości przemysłowych i magazynowych, ograniczona dostępność działek w atrakcyjnych lokalizacjach logistycznych i stale rosnące zapotrzebowanie na przestrzeń składowania i operacyjną sprawiają że pionowe zagospodarowanie istniejących hal staje się jedną z kluczowych strategii optymalizacji w nowoczesnej logistyce. Firma, która zamiast szukać nowej, większej hali potrafi podwoić lub potroić efektywną powierzchnię użytkową posiadanego obiektu przez budowę wielopoziomowej antresoli, uzyskuje przewagę konkurencyjną trudną do przecenienia – rozbudowuje swoją bazę operacyjną bez kosztów przeprowadzki, bez zmiany adresu logistycznego i bez przerywania ciągłości operacyjnej.

Antresole wielopoziomowe – konstrukcje stalowe tworzące dwie lub więcej kondygnacji nad poziomem posadzki magazynowej – są rozwiązaniem, które w ostatnich latach zyskało ogromną popularność w polskich magazynach, centrach dystrybucyjnych i zakładach produkcyjnych. Ich atrakcyjność wynika z unikalnej kombinacji zalet: znaczące zwiększenie powierzchni użytkowej przy stosunkowo niskich kosztach w porównaniu z rozbudową budynku lub zmianą lokalizacji, pełna odwracalność inwestycji w przypadku zmiany planów biznesowych, relatywnie krótki czas realizacji pozwalający na szybkie uzyskanie dodatkowej przestrzeni i możliwość realizacji w czynnym obiekcie bez zatrzymywania operacji.

Jednocześnie antresole wielopoziomowe są konstrukcjami o znacznej złożoności technicznej, których projekt, montaż i eksploatacja wymagają specjalistycznej wiedzy i ścisłego przestrzegania wymagań prawnych i normowych. Wielopoziomowość multiplikuje zarówno korzyści jak i wymagania – każdy dodatkowy poziom zwiększa pojemność, ale też zwiększa obciążenia przenoszone na posadzkę i na konstrukcję niższych poziomów, komplikuje wymagania dotyczące ewakuacji i ochrony przeciwpożarowej i wymaga bardziej zaawansowanych systemów transportu pionowego.

Czym jest antresola wielopoziomowa i kiedy warto ją zastosować

Definicja i podstawowe parametry

Antresola wielopoziomowa to wolnostojąca lub mocowana do konstrukcji budynku stalowa konstrukcja nośna, tworząca dwie lub więcej platform użytkowych na różnych wysokościach w obrębie istniejącej kubatury hali. W odróżnieniu od antresoli jednopoziomowej, która tworzy jeden dodatkowy poziom nad wybraną strefą hali, antresola wielopoziomowa może tworzyć dwa, trzy a w wyjątkowych przypadkach cztery poziomy użytkowe – wszystkie mieszczące się w gabarycie istniejącego budynku.

Parametry geometryczne antresoli wielopoziomowej muszą zapewniać użyteczną wysokość pomieszczeń na każdym poziomie. Minimalna użyteczna wysokość kondygnacji antresoli dla zastosowań magazynowych z obsługą ręczną lub wózkami platformowymi to 2,2–2,4 m od posadzki do najniższego elementu stropu lub instalacji. Dla zastosowań biurowych i socjalnych wymagana minimalna wysokość wynosi 2,5 m zgodnie z przepisami budowlanymi. Wielopoziomowość w hali o wysokości 10 m i minimalnej wysokości kondygnacji 2,5 m oznacza że możliwe jest stworzenie maksymalnie trzech kondygnacji antresoli przy uwzględnieniu konstrukcji podłogi i stropu każdego poziomu.

Analiza opłacalności inwestycji

Decyzja o budowie antresoli wielopoziomowej musi być poprzedzona rzetelną analizą opłacalności porównującą koszt inwestycji z wartością uzyskanej dodatkowej przestrzeni. Koszt budowy antresoli wielopoziomowej w Polsce w 2025 roku oscyluje w przedziale 900–1800 zł za metr kwadratowy powierzchni każdego poziomu antresoli, w zależności od nośności projektowanej podłogi, rozpiętości przęseł konstrukcji, specyfikacji zabezpieczeń przeciwpożarowych i standardu wykończenia.

Dla porównania koszt wynajmu dodatkowej powierzchni magazynowej klasy A w dobrych lokalizacjach logistycznych wynosi 50–80 zł za metr kwadratowy miesięcznie, czyli 600–960 zł rocznie. Oznacza to że antresola o koszcie budowy 1200 zł za metr kwadratowy zwraca się przez uniknięcie kosztów najmu w ciągu 15–24 miesięcy – wynik znakomity jak na inwestycję infrastrukturalną. Kalkulacja jest jeszcze korzystniejsza gdy uwzględni się oszczędności wynikające z uniknięcia kosztów przeprowadzki, utrzymania dwóch lokalizacji i logistyki między nimi.

Wymagania halowe dla antresoli wielopoziomowych

Minimalna wysokość hali i dostępna kubatura

Minimalna wysokość hali dla antresoli wielopoziomowej jest znacznie wyższa niż dla antresoli jednopoziomowej i zależy bezpośrednio od liczby planowanych kondygnacji. Dla antresoli dwupoziomowej przy standardowej wysokości kondygnacji 2,5 m i konstrukcji podłogi o grubości 250–350 mm na każdym poziomie minimalna wysokość hali w świetle wynosi około 7,5–8 m. Dla antresoli trzypoziomowej wymagana minimalna wysokość wzrasta do 10,5–11 m. Hale o wysokości poniżej tych wartości mogą nie być odpowiednie dla wielopoziomowych antresol lub mogą wymagać ograniczenia wysokości kondygnacji poniżej komfortowych wartości.

Weryfikacja dostępnej kubatury musi uwzględniać nie tylko wysokość hali w świetle, ale też obecność elementów ograniczających tę wysokość – świetlików, kasetonów dachu, stężeń dachowych, instalacji wentylacyjnych i tryskaczowych. Elementy te mogą lokalnie obniżać dostępną wysokość i komplikować projekt antresoli, wymagając obejścia przeszkód lub lokalnego obniżenia konstrukcji.

Nośność posadzki i jej weryfikacja

Nośność posadzki hali jest parametrem o krytycznym znaczeniu dla projektu antresoli wielopoziomowej, ze względu na znaczne obciążenia skupione generowane przez słupy nośne konstrukcji antresoli. Słup nośny antresoli trzypoziomowej, przenoszący obciążenia od trzech kondygnacji pełnych towarami, może generować obciążenie skupione w stopce rzędu 30–80 ton w zależności od rozpiętości przęseł i obciążeń projektowych podłóg.

Takie obciążenia skupione przekraczają nośność typowych posadzek przemysłowych, co niemal zawsze wymaga wzmocnienia posadzki w strefach posadowienia słupów lub zastosowania specjalnych fundamentów punktowych w postaci stóp żelbetowych przebitych przez istniejącą posadzkę do nośnego podłoża gruntowego. Projekt fundamentowania antresoli wielopoziomowej musi być opracowany przez uprawnionego projektanta branży konstrukcyjnej na podstawie badań geotechnicznych podłoża.

Ocena stanu technicznego hali i jej konstrukcji

Budowa antresoli wielopoziomowej w istniejącej hali wymaga oceny stanu technicznego konstrukcji budynku pod kątem możliwości przeniesienia dodatkowych obciążeń od antresoli. Jeśli antresola ma być mocowana do konstrukcji budynku – słupów, ram lub ścian – konieczna jest weryfikacja ich nośności przy dodatkowych obciążeniach poziomych i pionowych wynikających z połączenia z antesolą.

Stropy między kondygnacyjne, ściany działowe i elementy dachu narażone na dodatkowe obciążenia od drgań i sił poziomych generowanych przez użytkowników i wózki na antresoli muszą być ocenione pod kątem zgodności z nowym scenariuszem obciążeń. Ekspertyza techniczna istniejącej hali przez uprawnionego konstruktora jest standardowym i niezbędnym elementem przygotowania projektu antresoli wielopoziomowej.

Projekt techniczny antresoli wielopoziomowej

Układ konstrukcyjny i system nośny

Układ konstrukcyjny antresoli wielopoziomowej determinuje jej parametry nośne, architektoniczne i ekonomiczne. Najczęściej stosowanym systemem jest stalowa rama przestrzenna zbudowana ze słupów HEA lub HEB i rygli IPE lub RHS, z podłogami wykonanymi jako płyty żelbetowe, panele betonowe prefabrykowane lub panele drewniane na stalowej kratownicy.

Rozpiętości przęseł konstrukcji antresoli mają bezpośredni wpływ na koszt budowy i na użyteczność przestrzeni przez determinowanie rozmieszczenia słupów wewnętrznych. Większe rozpiętości między słupami – 6, 8 lub 10 m – tworzą bardziej elastyczną przestrzeń bez słupów ograniczających manewrowanie wózkami i rozmieszczenie wyposażenia, ale wymagają masywniejszych rygli nośnych i generują wyższe obciążenia skupione w stopkach słupów. Mniejsze rozpiętości – 3 lub 4 m – redukują koszty konstrukcji i obciążenia skupione, ale tworzą gęstą siatkę słupów ograniczającą elastyczność zagospodarowania przestrzeni.

Optymalny układ słupów dla antresoli magazynowych to zazwyczaj siatka 5×5 m lub 6×6 m, zapewniająca kompromis między kosztem a użytecznością przestrzeni. Dla antresoli przeznaczonych do regałów paletowych obsługiwanych wózkami reach truck siatka słupów musi być skoordynowana z układem alejek regałowych, aby słupy nie blokowały dostępu do regałów.

Podłogi antresoli – wymagania nośne i konstrukcja

Podłogi antresoli wielopoziomowej muszą być zaprojektowane dla obciążeń użytkowych wynikających z planowanego zastosowania każdego poziomu. Dla zastosowań magazynowych ze składowaniem ładunków na regałach półkowych lub paletowych przyjmuje się obciążenia użytkowe rzędu 5–10 kN/m², dla archiwów dokumentów lub składów materiałów masowych – 10–15 kN/m², dla zastosowań biurowych i socjalnych – 3–5 kN/m² zgodnie z normą EN 1991-1-1.

Obciążenia skupione od wózków platformowych i ręcznych wózków paletowych poruszających się po antresoli muszą być uwzględnione osobno, jako lokalne obciążenia skupione pod kołami pojazdów. Wózek ręczny paletowy z ładunkiem 1000 kg generuje obciążenie skupione rzędu 5–6 kN pod każdym z tylnych kół napędowych przy minimalnej powierzchni styku, co może lokalnie przekraczać projektowe obciążenie równomiernie rozłożone.

Najczęściej stosowaną konstrukcją podłóg antresoli w zastosowaniach magazynowych jest podłoga z płyt wielootworowych prefabrykowanych o grubości 150–200 mm, układanych na ryglach stalowych. Płyty wielootworowe zapewniają wymaganą nośność przy stosunkowo niewielkiej masie własnej, szybkim montażu i dobrej izolacji akustycznej między kondygnacjami. Alternatywą są podłogi z blachy trapezowej z wylewką betonową lub podłogi drewniane na stalowej konstrukcji nośnej, stosowane głównie w zastosowaniach o niższych obciążeniach.

Wymagania przeciwpożarowe i ewakuacyjne

Przepisy pożarowe i ich wpływ na projekt antresoli

Antresola wielopoziomowa umieszczona w istniejącej hali zasadniczo zmienia warunki ochrony przeciwpożarowej obiektu i musi być projektowana z uwzględnieniem pełnych wymagań przepisów przeciwpożarowych dotyczących budynków wielokondygnacyjnych. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, precyzyjnie określa wymagania dotyczące odporności ogniowej elementów konstrukcyjnych, dróg ewakuacyjnych i instalacji przeciwpożarowych dla każdej klasy odporności pożarowej i każdej kategorii zagrożenia ludzi.

Klasa odporności ogniowej elementów konstrukcyjnych antresoli zależy od jej przeznaczenia i liczby kondygnacji. Dla antresol magazynowych wymagana klasa odporności ogniowej głównych elementów nośnych to zazwyczaj R60 lub R30 – elementy muszą zachowywać nośność przez 30 lub 60 minut ekspozycji na pożar. Spełnienie wymagania R60 dla stalowych elementów nośnych wymaga zastosowania ogniochronnych powłok pęczniejących lub okładzin z płyt ognioodpornych zwiększających znacząco koszt konstrukcji.

Współpraca z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych jest obowiązkowym elementem procesu projektowego antresoli wielopoziomowej. Rzeczoznawca określa wymaganą klasę odporności pożarowej elementów, wymagania dotyczące instalacji tryskaczowej i systemu oddymiania oraz dopuszczalne liczby osób jednocześnie przebywających na każdym poziomie antresoli.

Drogi ewakuacyjne i klatki schodowe

Każdy poziom antresoli wielopoziomowej musi być wyposażony w co najmniej dwie niezależne drogi ewakuacyjne prowadzące do bezpiecznych stref ewakuacji lub bezpośrednio na zewnątrz budynku. Wymagana liczba i rozmieszczenie dróg ewakuacyjnych wynika z maksymalnej odległości do wyjścia ewakuacyjnego określonej przepisami i z liczby osób mogących jednocześnie przebywać na każdym poziomie.

Klatki schodowe ewakuacyjne muszą spełniać wymagania dotyczące minimalnej szerokości biegu schodowego, pochylenia stopni i zabezpieczenia balustradami. W antresolach magazynowych stosuje się zazwyczaj schody prostobiegowe o szerokości 1,2–1,5 m z biegami pod kątem 35–45° jako kompromis między wygodą użytkowania a oszczędnością powierzchni zajmowanej przez schody. Klatki schodowe ewakuacyjne muszą prowadzić bezpośrednio do strefy bezpiecznej bez konieczności przechodzenia przez inne pomieszczenia.

Schody użytkowe przeznaczone do codziennego transportu pracowników i małych ładunków między kondygnacjami mogą być projektowane oddzielnie od klatek ewakuacyjnych, z bardziej swobodnymi parametrami geometrycznymi pozwalającymi na ich optymalne dopasowanie do układu funkcjonalnego antresoli.

Transport pionowy – systemy dla antresoli wielopoziomowych

Windy towarowe jako standard przy wielopoziomowości

Antresola wielopoziomowa przeznaczona do składowania towarów lub prowadzenia operacji magazynowych na wszystkich poziomach wymaga efektywnego systemu transportu pionowego umożliwiającego przemieszczanie ładunków między kondygnacjami. Schody, choć niezbędne dla ewakuacji i ruchu pieszego, nie nadają się do transportu palet lub ciężkich towarów. Windy towarowe lub platformy podnośnikowe są standardowym wyposażeniem antresoli wielopoziomowych w zastosowaniach magazynowych.

Windy towarowe z prowadzeniem w prowadnicach stalowych, o udźwigu 500–5000 kg i prędkości jazdy 0,1–0,3 m/s, wymagają dozoru technicznego UDT i regularnych przeglądów zgodnych z przepisami dozoru technicznego. Ich zaletą jest wysoki udźwig, duża niezawodność i możliwość obsługi przez wyłącznie operatora windy bez konieczności angażowania dodatkowych pracowników. Wadą jest relatywnie wysoki koszt instalacji – 80 000–200 000 zł za urządzenie – i konieczność wydzielenia szybu windowego zajmującego powierzchnię na każdym poziomie.

Platformy podnośnikowe nożycowe są alternatywą dla wind towarowych przy niższych wymaganiach dotyczących udźwigu i częstotliwości użytkowania. Podnośniki nożycowe o udźwigu 500–3000 kg i skok do 4 m są rozwiązaniem tańszym od wind prowadzonych i niewymagającym odrębnego szybu, ale mają ograniczoną prędkość pracy i przy intensywnym użytkowaniu mogą stawać się wąskim gardłem przepustowości między kondygnacjami.

Przenośniki pionowe stanowią alternatywę dla wind i podnośników przy transporcie małych paczek lub pojemników między kondygnacjami w magazynach obsługujących e-commerce lub drobnicę. Systemy spiralne lub przenośniki windowe mogą osiągać przepustowość kilkuset pojemników na godzinę przy minimalnym zaangażowaniu pracowników, będąc rozwiązaniem optymalnym dla zautomatyzowanych operacji kompletacyjnych.

Proces formalny i pozwolenia budowlane

Wymagania prawa budowlanego

Budowa antresoli wielopoziomowej w istniejącej hali podlega przepisom Prawa budowlanego i wymaga uzyskania pozwolenia na budowę lub – w ograniczonym zakresie – dokonania zgłoszenia budowlanego. Pozwolenie na budowę jest wymagane dla antresol stanowiących samodzielne konstrukcje budowlane, zmieniających parametry istniejącego budynku lub wymagających istotnych zmian w instalacjach. Wniosek o pozwolenie na budowę wymaga projektu budowlanego opracowanego przez uprawnionego architekta i konstruktora, uzgodnionego z rzeczoznawcą ppoż. i zaopiniowanego przez właściwy organ nadzoru budowlanego.

Czas oczekiwania na pozwolenie na budowę wynosi zazwyczaj 30–60 dni dla nieskomplikowanych projektów i może się wydłużyć do kilku miesięcy przy konieczności uzyskania dodatkowych uzgodnień. Planowanie harmonogramu inwestycji musi uwzględniać realistyczny czas postępowania administracyjnego jako jeden z etapów o najmniej przewidywalnym czasie trwania.

Odbiór końcowy antresoli przed dopuszczeniem do użytkowania obejmuje inspekcję przez inspektora nadzoru budowlanego weryfikującego zgodność wykonania z projektem, odbiór instalacji elektrycznej przez uprawnionego elektryka, odbiór windy lub platformy podnośnikowej przez inspektora UDT i odbiór instalacji tryskaczowej przez rzeczoznawcę ppoż. Wszystkie odbiory muszą być zakończone z wynikiem pozytywnym przed pierwszym użytkowaniem antresoli.

Eksploatacja antresoli wielopoziomowej

Regularne przeglądy i konserwacja

Antresola wielopoziomowa jako budowlana konstrukcja stalowa podlega obowiązkowym przeglądom technicznym zgodnie z Prawem budowlanym. Coroczny przegląd podstawowy i pięcioletni przegląd rozszerzony przez uprawnioną osobę techniczną to minimum wynikające z przepisów. Przeglądy te weryfikują stan techniczny elementów nośnych, połączeń śrubowych i spawanych, zabezpieczeń antykorozyjnych i ogniochronnych oraz stan techniczny balustrad i klatek schodowych.

Konserwacja antresoli obejmuje regularne sprawdzanie i dokręcanie połączeń śrubowych – drgania od ruchu pracowników i wózków mogą powodować powolne luzowanie się śrub – uzupełnianie uszkodzeń powłok antykorozyjnych i ogniochronnych, konserwację urządzeń do transportu pionowego zgodnie z wymaganiami producenta i przepisami UDT oraz bieżące naprawy uszkodzeń mechanicznych podłóg i balustrad.

Podsumowanie

Antresole magazynowe wielopoziomowe są jednym z najskuteczniejszych narzędzi maksymalizacji efektywności przestrzennej magazynów i hal produkcyjnych, pozwalającym na dwu- lub trzykrotne zwiększenie efektywnej powierzchni użytkowej bez rozbudowy budynku. Ich projektowanie i realizacja wymaga jednak kompleksowego podejścia uwzględniającego wymagania konstrukcyjne, przeciwpożarowe, prawno-budowlane i operacyjne, które w przypadku antresoli wielopoziomowych są znacznie bardziej złożone niż przy prostszych instalacjach jednopoziomowych. Inwestor, który powierzy projekt i realizację doświadczonej firmie specjalizującej się w konstrukcjach antresolowych i dopełni wszystkich wymagań formalnych, uzyska trwałą i bezpieczną przestrzeń użytkową przynoszącą wymierne korzyści operacyjne przez wiele dziesiątek lat.
