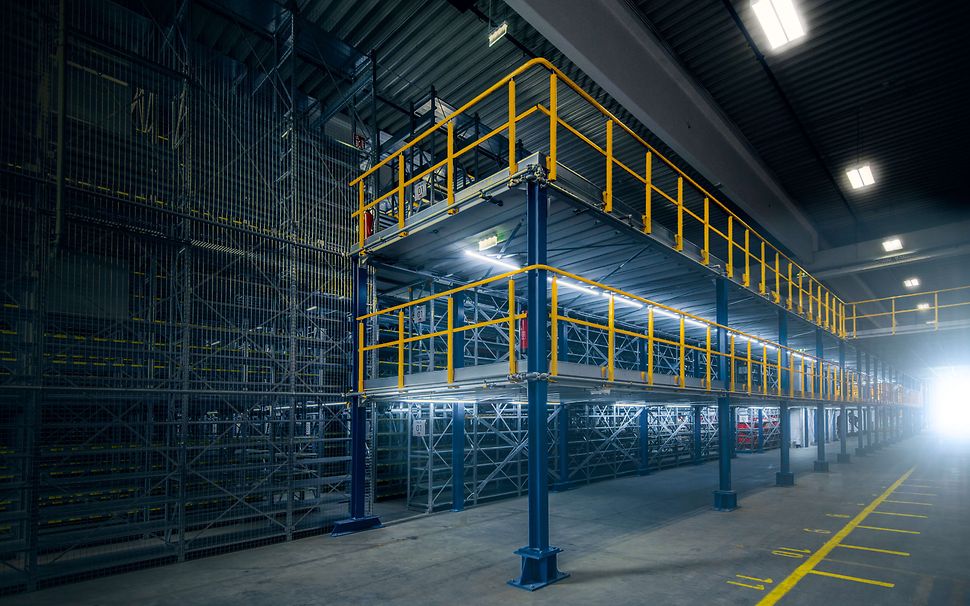

Antresole magazynowe z platformami podnośnikowymi – bezpieczny transport towaru między poziomami

Wprowadzenie – antresola z platformą podnośnikową jako odpowiedź na wyzwania nowoczesnej logistyki

Rosnące koszty powierzchni magazynowej i coraz wyższe wymagania dotyczące efektywności operacyjnej sprawiają, że przedsiębiorcy zarządzający magazynami szukają rozwiązań pozwalających na maksymalne wykorzystanie dostępnej przestrzeni bez kosztownej rozbudowy lub zmiany lokalizacji. Antresola magazynowa to jedno z najbardziej efektywnych narzędzi w tym zakresie – jednak jej pełny potencjał ujawnia się dopiero w połączeniu z właściwie dobraną platformą podnośnikową, która rozwiązuje fundamentalny problem każdej wielopoziomowej instalacji magazynowej, jakim jest sprawny i bezpieczny transport towarów między kondygnacjami.

Antresola bez skutecznego systemu transportu pionowego to konstrukcja, która szybko staje się problemem operacyjnym zamiast rozwiązaniem. Przenoszenie towarów po schodach jest powolne, fizycznie wyczerpujące i niemożliwe przy większych i cięższych ładunkach. Właśnie dlatego platformy podnośnikowe – windy towarowe, podnośniki nożycowe i zintegrowane systemy transportu pionowego – są dziś traktowane nie jako opcjonalne wyposażenie antresoli, ale jako jej integralna część, bez której cały system nie funkcjonuje efektywnie. Połączenie dobrze zaprojektowanej antresoli z odpowiednio dobraną platformą podnośnikową tworzy spójny system, który może podwoić lub nawet potroić efektywną powierzchnię magazynową przy ułamku kosztów budowy nowego obiektu.

Rodzaje platform podnośnikowych stosowanych przy antresolach

Podnośniki nożycowe – wszechstronność i kompaktowość

Podnośniki nożycowe to najszerzej stosowany typ platform podnośnikowych w instalacjach antresolowych. Ich charakterystyczna konstrukcja opiera się na mechanizmie nożycowym – systemie krzyżujących się ramion stalowych, które przy rozkładaniu się unoszą platformę roboczą. Mechanizm nożycowy jest znany z wyjątkowej niezawodności, prostoty konserwacji i kompaktowych wymiarów w pozycji złożonej, co jest istotną zaletą przy ograniczonej przestrzeni magazynowej.

Podnośniki nożycowe stosowane przy antresolach magazynowych mają udźwig zazwyczaj od 500 do 5000 kg, choć dostępne są również wersje o wyższej nośności dla zastosowań przemysłowych. Skok roboczy – różnica między minimalną a maksymalną wysokością platformy – wynosi zazwyczaj od 1500 do 4000 mm, co wystarcza dla zdecydowanej większości antresoli magazynowych budowanych w halach o standardowej wysokości. Napęd hydrauliczny zapewnia płynny, cichy i precyzyjny ruch platformy bez szarpnięć, które mogłyby powodować przemieszczanie się niestabilnych ładunków.

Zaletą podnośników nożycowych jest ich elastyczność lokalizacyjna. Mogą być montowane jako urządzenia wolnostojące, ustawiane na posadzce i niezwiązane trwale z konstrukcją antresoli, co umożliwia późniejszą zmianę ich położenia w razie reorganizacji przestrzeni. Mogą być też integrowane z krawędzią antresoli jako stały element konstrukcji, co pozwala na płynne przejście z platformy na poziom antresoli bez dodatkowych rozjazdów i ramp.

Windy towarowe prowadzone – precyzja i wysokie udźwigi

Windy towarowe prowadzone – określane też jako dźwigi towarowe lub windy platformowe – to rozwiązania przeznaczone dla zastosowań wymagających wyższych udźwigów, większych wysokości transportu i wyższej częstotliwości cykli pracy. W odróżnieniu od podnośników nożycowych, windy prowadzone poruszają się po pionowych szynach prowadzących zamontowanych na maszcie lub w szybie, co zapewnia precyzyjne, pionowe prowadzenie kabiny i eliminuje boczne ruchy platformy nawet przy nierównomiernym rozmieszczeniu ładunku.

Udźwig wind towarowych prowadzonych stosowanych przy antresolach przemysłowych wynosi zazwyczaj od 1000 do 10 000 kg. Wyższe wartości udźwigu umożliwiają transport całych palet z towarem obsługiwanych bezpośrednio wózkami widłowymi wjeżdżającymi na platformę, co jest niemożliwe w przypadku większości podnośników nożycowych o niższych udźwigach. Prędkość jazdy wind prowadzonych wynosi zazwyczaj 0,1–0,3 m/s, co przy typowych wysokościach antresol magazynowych od 3 do 6 metrów przekłada się na czas cyklu od 30 do 120 sekund.

Windy towarowe prowadzone podlegają w Polsce przepisom Urzędu Dozoru Technicznego jako urządzenia transportu bliskiego. Oznacza to konieczność uzyskania zezwolenia UDT na eksploatację przed uruchomieniem urządzenia i przeprowadzania regularnych przeglądów przez uprawnione osoby. Ten aspekt formalny należy uwzględnić już na etapie planowania inwestycji – procedury odbiorowe UDT mogą trwać kilka tygodni i nie można pominąć ich w harmonogramie uruchomienia magazynu.

Przenośniki pionowe i systemy automatyczne

W magazynach e-commerce i nowoczesnych centrach dystrybucyjnych, gdzie priorytetem jest maksymalna automatyzacja przepływu towarów, stosuje się przenośniki pionowe – urządzenia transportujące towary w sposób ciągły między poziomami bez konieczności manualnego załadunku i rozładunku platformy. Przenośniki pionowe integrowane są z poziomymi przenośnikami taśmowymi lub rolkowymi biegnącymi na obu poziomach antresoli, tworząc w pełni zautomatyzowane linie transportowe obsługujące przepływ kartonów, pojemników i innych standaryzowanych jednostek ładunkowych.

Systemy automatyczne są droższe od platform manualnych i półautomatycznych, ale ich uzasadnienie ekonomiczne jest klarowne przy dużych wolumenach przepływu towarów. W magazynach obsługujących setki lub tysiące jednostek ładunkowych dziennie automatyczny przenośnik pionowy pracujący bez przerwy i bez konieczności obsługi operatora zwraca się znacznie szybciej niż manualnie obsługiwana platforma.

Wymagania konstrukcyjne antresoli pod platformy podnośnikowe

Minimalne wysokości i prześwity

Podstawowym parametrem determinującym możliwość budowy funkcjonalnej antresoli z platformą podnośnikową jest wysokość hali w świetle. Minimalna wysokość, przy której antresola z platformą ma sens operacyjny, wynosi około 420–450 cm. Przy tej wysokości możliwe jest zapewnienie minimalnego prześwitu 220 cm pod konstrukcją antresoli – wymaganego przepisami BHP dla pomieszczeń stałej pracy – oraz odpowiedniej przestrzeni roboczej na poziomie antresoli po uwzględnieniu grubości konstrukcji podłogi.

Dla hal o wysokości 600–800 cm możliwe jest uzyskanie znacznie bardziej komfortowych wysokości na obu poziomach – zarówno pod antresolą, jak i na niej – co otwiera możliwości obsługi wózkami widłowymi na poziomie antresoli lub instalacji dodatkowych systemów regałowych na górnym poziomie. Hale o wysokości powyżej 8–10 m pozwalają nawet na budowę antresoli dwupoziomowych, tworzących trzy niezależne kondygnacje magazynowe w jednej hali.

Nośność posadzki i rozmieszczenie obciążeń

Platforma podnośnikowa montowana przy antresoli generuje w punktach swojego posadowienia lub zakotwienia znaczne obciążenia skupione, które muszą być przeniesione przez posadzkę i podłoże gruntowe. Podnośnik nożycowy o udźwigu 3000 kg, pełnej platformie i własnej masie rzędu 1000–1500 kg, przekazuje na stopki lub kotwy obciążenie łączne przekraczające 4000–4500 kg skupionych w kilku punktach.

Przed zaprojektowaniem i montażem platformy podnośnikowej konieczna jest ekspertyza nośności posadzki i podłoża w miejscu planowanego posadowienia. Standardowe posadzki przemysłowe o grubości 15–20 cm z betonu klasy C20/25 mogą nie być wystarczające dla ciężkich platform podnośnikowych bez dodatkowego wzmocnienia. Kosztowna naprawa uszkodzonej posadzki lub fundamentów po zamontowaniu urządzenia jest wielokrotnie droższa niż właściwe przygotowanie podłoża przed montażem.

Integracja platformy z konstrukcją antresoli

Projekt antresoli i projekt platformy podnośnikowej muszą być opracowywane łącznie, jako spójny system, a nie jako dwa niezależne elementy dodawane do siebie kolejno. Miejsca przejść przez podłogę antresoli dla masztów wind prowadzonych muszą być zaplanowane w konstrukcji antresoli od samego początku. Belki i słupy antresoli nie mogą kolidować z torami ruchu platformy i z wymaganymi strefami bezpieczeństwa wokół urządzenia.

W przypadku wind towarowych prowadzonych mocowanych do konstrukcji antresoli zamiast do posadzki lub ściany hali, siły reakcji od pracy windy są przekazywane bezpośrednio na konstruk antresoli. Obliczenia statyczne muszą uwzględniać te dodatkowe obciążenia dynamiczne, co zazwyczaj wymaga wzmocnienia lokalnego w miejscach zakotwienia prowadnic.

Bezpieczeństwo – priorytet w każdym aspekcie projektu

Zabezpieczenia krawędzi antresoli przy platformie

Strefa styku platformy podnośnikowej z poziomem antresoli jest miejscem o podwyższonym ryzyku wypadkowym i wymaga szczególnie starannego zabezpieczenia. Krawędź otworu w podłodze antresoli, przez który przechodzi lub do którego dociera platforma, musi być wyposażona w bramki załadowcze – ruchome bariery automatycznie blokujące dostęp do krawędzi, gdy platforma nie jest w pozycji załadowczej na poziomie antresoli.

Bramki załadowcze mogą być mechaniczne – otwierane ręcznie przez operatora w momencie, gdy platforma jest uniesiona i wyrównana z poziomem antresoli – lub automatyczne, sterowane elektrycznie i blokowane przez system bezpieczeństwa platformy. Rozwiązania automatyczne są droższe, ale eliminują ryzyko ludzkiego błędu polegającego na omyłkowym otwarciu bramki przed przybyciem platformy na właściwy poziom.

Balustrada otaczająca strefę platformy na poziomie antresoli musi spełniać wymagania przepisów BHP dotyczące zabezpieczeń przed upadkiem z wysokości – wysokość co najmniej 110 cm, z wypełnieniem pionowym zapobiegającym wypadnięciu przedmiotów i osób. Odbojnice chroniące słupy balustrady przed uszkodzeniami przez wózki widłowe są niezbędne wszędzie tam, gdzie poziom antresoli jest obsługiwany przez pojazdy mechaniczne.

Systemy bezpieczeństwa platform podnośnikowych

Nowoczesne platformy podnośnikowe wyposażone są w wielopoziomowe systemy bezpieczeństwa, których obecność i poprawność działania musi być weryfikowana przed oddaniem urządzenia do eksploatacji i przy każdym przeglądzie technicznym. Wyłączniki krańcowe ograniczają ruch platformy do zakresu roboczego i zapobiegają przekroczeniu pozycji górnej lub dolnej. Zawory bezpieczeństwa w układzie hydraulicznym uniemożliwiają niekontrolowane opadanie platformy w przypadku awarii hydrauliki lub pęknięcia przewodu. Systemy blokady przeciążeniowej zatrzymują urządzenie gdy masa ładunku przekracza nominalny udźwig platformy.

W platformach obsługiwanych przez operatora wjeżdżającego na platformę wózkiem widłowym konieczne są dodatkowo zabezpieczenia boczne w postaci składanych barierek lub łańcuchów oraz czujniki obecności wykrywające obecność operatora lub pojazdu na platformie i uniemożliwiające uruchomienie ruchu bez potwierdzenia gotowości przez operatora.

Procedury BHP i szkolenia pracowników

Bezpieczeństwo eksploatacji platform podnośnikowych zależy nie tylko od stanu technicznego urządzeń, ale w równym stopniu od wiedzy i zachowań pracowników je obsługujących. Pracodawca jest zobowiązany do opracowania i wdrożenia instrukcji obsługi i bezpieczeństwa dla każdego urządzenia transportu pionowego, przeprowadzenia szkoleń stanowiskowych dla wszystkich pracowników obsługujących platformy oraz wyznaczenia osób odpowiedzialnych za nadzór nad stanem technicznym i prawidłową eksploatacją urządzeń.

Instrukcja obsługi platformy musi być wywieszona w widocznym miejscu przy urządzeniu i zawierać maksymalny dopuszczalny udźwig, zasady prawidłowego rozmieszczania ładunków na platformie, procedury postępowania w przypadku awarii oraz zakazy dotyczące niedopuszczalnych sposobów użytkowania. Szczególnie ważne jest zakazanie przewozu osób na platformach towarowych i wchodzenia pod uniesioną platformę bez mechanicznego zabezpieczenia przed jej opadnięciem.

Formalności i dozór techniczny

Urządzenia podlegające dozorowi UDT

Nie wszystkie platformy podnośnikowe stosowane przy antresolach podlegają pełnemu dozorowi Urzędu Dozoru Technicznego. Rozporządzenie w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu definiuje kategorie urządzeń objętych obowiązkiem rejestracji i kontroli UDT. Dźwigi towarowe i platformy podnośnikowe o napędzie mechanicznym, przeznaczone do transportu towarów między stałymi poziomami, zasadniczo podlegają dozorowi UDT w formie pełnej lub uproszczonej w zależności od udźwigu i prędkości jazdy.

Procedura dopuszczenia urządzenia do eksploatacji obejmuje badanie odbiorcze przeprowadzane przez inspektora UDT po zamontowaniu i przed uruchomieniem urządzenia. Podczas badania sprawdzane są dokumentacja techniczna urządzenia, prawidłowość montażu i zakotwienia, działanie wszystkich systemów bezpieczeństwa i prawidłowość oznaczeń. Dopiero po pozytywnym odbiorze i wydaniu przez UDT decyzji zezwalającej na eksploatację urządzenie może być legalnie użytkowane.

Dokumentacja i okresowe przeglądy

Każde urządzenie transportu pionowego podlegające dozorowi technicznemu musi posiadać kompletną dokumentację techniczną obejmującą projekt urządzenia, deklarację zgodności producenta, instrukcję obsługi i konserwacji, protokoły badań odbiorczych oraz dziennik konserwacji z wpisami z kolejnych przeglądów. Dokumentacja musi być przechowywana przez cały okres eksploatacji urządzenia i udostępniana na żądanie inspektora UDT.

Okresowe badania techniczne przez inspektora UDT przeprowadzane są w terminach określonych w decyzji o dopuszczeniu do eksploatacji – zazwyczaj co rok dla pełnego dozoru technicznego. Niezależnie od badań UDT pracodawca jest zobowiązany do przeprowadzania bieżącej konserwacji i przeglądów przez osoby z odpowiednimi uprawnieniami, zgodnie z harmonogramem określonym przez producenta urządzenia.

Planowanie inwestycji – kluczowe decyzje na etapie projektu

Wybór typu platformy a specyfika operacji magazynowych

Dobór właściwego typu platformy podnośnikowej powinien wynikać z dokładnej analizy planowanych operacji logistycznych. Kluczowymi parametrami determinującymi wybór są liczba cykli transportowych dziennie, masa i gabaryty typowych ładunków, sposób załadunku i rozładunku platformy oraz wymagany poziom automatyzacji całego systemu.

Magazyn e-commerce obsługujący setki małych paczek dziennie będzie potrzebował zupełnie innego rozwiązania niż magazyn hurtowy obsługujący dziesiątki palet ciężkiego towaru. W pierwszym przypadku optymalnym wyborem może być przenośnik pionowy zintegrowany z automatyczną linią sortowania. W drugim – winda towarowa prowadzona o dużym udźwigu umożliwiająca wjazd wózka widłowego z całą paletą.

Koszty inwestycji i czas zwrotu

Koszt antresoli magazynowej z platformą podnośnikową zależy od wielu czynników i jest znacznie zróżnicowany w zależności od skali instalacji, typu wybranej platformy i standardu wykonania. Orientacyjnie koszt samej platformy podnośnikowej nożycowej o udźwigu 2000–3000 kg wynosi 40 000–90 000 zł. Winda towarowa prowadzona o podobnym udźwigu kosztuje 80 000–200 000 zł w zależności od wysokości transportu i wyposażenia. Koszt całej instalacji antresolowej z platformą, fundamentami, instalacją elektryczną i uruchomieniem jest kilkakrotnie wyższy od samego kosztu platformy.

Zwrot z inwestycji w antresolę z platformą podnośnikową jest zazwyczaj szybki w środowiskach, gdzie alternatywą jest wynajem dodatkowej powierzchni magazynowej. Przy cenach najmu powierzchni magazynowej w pobliżu dużych miast wynoszących 30–60 zł za metr kwadratowy miesięcznie, antresola o powierzchni 500 m² generuje oszczędności rzędu 15 000–30 000 zł miesięcznie, co przy typowych kosztach inwestycji oznacza zwrot w ciągu 2–4 lat.

Podsumowanie

Antresole magazynowe z platformami podnośnikowymi to jedno z najbardziej efektywnych rozwiązań w obszarze optymalizacji przestrzeni magazynowej, łączące korzyści z dodatkowej kondygnacji składowania z sprawnym i bezpiecznym transportem towarów między poziomami. Kluczem do sukcesu takiej inwestycji jest staranne zaplanowanie całego systemu jako spójnej całości – od projektu konstrukcji antresoli przez dobór odpowiedniego typu platformy po wdrożenie właściwych procedur bezpieczeństwa i spełnienie wymagań dozoru technicznego. Właściwie zaprojektowana i profesjonalnie wykonana instalacja służy przez dziesięciolecia, zapewniając zwrot z inwestycji już w pierwszych latach eksploatacji i tworząc trwałą przewagę operacyjną w postaci elastycznej, efektywnej przestrzeni magazynowej dostosowanej do dynamicznie zmieniających się potrzeb biznesowych.
