Antresole z kratownicami stalowymi - lekkość i wytrzymałość konstrukcji

Antresole z kratownicami stalowymi reprezentują zaawansowane rozwiązanie inżynieryjne łączące optymalną efektywność materiałową z wyjątkową wytrzymałością konstrukcyjną, umożliwiając tworzenie rozległych przestrzeni użytkowych przy minimalnej masie własnej konstrukcji nośnej. Systemy kratowe wykorzystują geometryczne właściwości trójkątów jako podstawowych elementów strukturalnych niepodatnych na deformacje, przekształcając obciążenia w siły rozciągające oraz ściskające działające wzdłuż osi prętów, co eliminuje momenty zginające oraz umożliwia efektywne wykorzystanie właściwości mechanicznych materiałów konstrukcyjnych. Współczesne technologie projektowania parametrycznego oraz optymalizacji topologicznej pozwalają na tworzenie kratownic o zoptymalizowanych układach geometrycznych, gdzie każdy element konstrukcyjny jest precyzyjnie dostosowany do lokalnych obciążeń, rezultując w konstrukcjach o bezprecedensowej efektywności strukturalnej oraz ekonomicznej.

Podstawy mechaniki konstrukcji kratowych

Analiza statyczna kratownic opiera się na założeniu, że wszystkie węzły konstrukcyjne stanowią połączenia przegubowe, co oznacza, że pręty kratownicy przenoszą wyłącznie siły osiowe rozciągające lub ściskające bez momentów zginających. To fundamentalne założenie umożliwia znaczne uproszczenie obliczeń statycznych oraz optymalizację przekrojów prętów dla konkretnych obciążeń osiowych. Metoda węzłów oraz metoda przekrojów stanowią klasyczne narzędzia analizy umożliwiające określenie sił wewnętrznych w każdym elemencie kratownicy.

Sztywność kratownic zależy od geometrii układu, momentów bezwładności poszczególnych elementów oraz modułu sprężystości materiału konstrukcyjnego. Wysokość kratownicy ma kluczowe znaczenie dla jej sztywności - podwojenie wysokości może zwiększyć sztywność ośmiokrotnie przy stosunkowo niewielkim wzroście masy konstrukcji. Optymalizacja stosunku wysokości do rozpiętości kratownicy pozwala na osiągnięcie optymalnego balansu między sztywnością a materiałochłonnością.

Wyboczenie elementów ściskanych stanowi kluczowe ograniczenie projektowe kratownic, szczególnie dla smukłych prętów o dużych długościach wyboczeniowych. Współczynniki długości wyboczeniowej zależą od warunków podparcia prętów w węzłach oraz możliwości obrotu przekrojów. Zastrzały oraz usztywnienia poprzeczne mogą znacznie redukować długości wyboczeniowe elementów ściskanych, zwiększając nośność kratownicy.

Dynamika konstrukcji kratowych w zastosowaniach antresol wymaga uwzględnienia drgań własnych oraz odpowiedzi na obciążenia dynamiczne, takie jak ruch ludzi, maszyn czy wózków transportowych. Częstotliwości własne kratownic mogą być dostrajane poprzez modyfikację sztywności oraz rozkładu mas, unikając rezonansu z typowymi częstotliwościami wzbudzenia. Tłumienie drgań może być zwiększane przez właściwy dobór materiałów oraz połączeń.

Typologia i klasyfikacja kratownic stalowych

Kratownice płaskie stanowią podstawowy typ konstrukcji kratowych, gdzie wszystkie elementy znajdują się w jednej płaszczyźnie, co upraszcza projektowanie, produkcję oraz montaż przy zachowaniu wysokiej efektywności strukturalnej dla obciążeń działających w płaszczyźnie kratownicy. Różnorodne schematy statyczne, takie jak kratownice proste, ciągłe czy ramowe, mogą być adaptowane do specyficznych wymagań architektonicznych oraz strukturalnych antresol.

Kratownice przestrzenne tworzą trójwymiarowe struktury zdolne do przenoszenia obciążeń w dowolnych kierunkach, oferując większą sztywność oraz nośność przy zwiększonej złożoności projektowania oraz produkcji. Systemy piramidalne, kupolaste czy powierzchnie jednopoziomowe mogą tworzyć spektakularne rozwiązania architektoniczne przy zachowaniu optymalnej efektywności strukturalnej. Węzły przestrzenne wymagają specjalistycznych rozwiązań konstrukcyjnych.

Kratownice hybrydowe łączą elementy kratowe z belkami pełnościennymi czy konstrukcjami zespolonymi, optimalizując lokalne właściwości strukturalne w zależności od rozkładu obciążeń oraz wymagań eksploatacyjnych. Strefy o wysokich obciążeniach mogą wykorzystywać belki pełnościenne, podczas gdy obszary o mniejszych obciążeniach mogą stosować efektywne kratownice. Ta hybrydyzacja umożliwia optymalizację globalną konstrukcji.

Systemy modułowe wykorzystują standardowe elementy kratowe produkowane masowo oraz łączone w różnorodne konfiguracje dostosowane do konkretnych projektów. Modularność umożliwia redukcję kosztów produkcji, skrócenie czasów realizacji oraz ułatwia przyszłe modyfikacje czy rozbudowy antresol. Standardyzacja połączeń oraz interfejsów jest kluczowa dla sukcesu systemów modułowych.

Materiały i profile stalowe dla kratownic

Stal konstrukcyjna S235 oraz S355 stanowią standardowe materiały dla kratownic antresol, oferując dobre właściwości mechaniczne przy ekonomicznych kosztach materiałowych. Wyższa wytrzymałość stali S355 umożliwia redukcję przekrojów elementów konstrukcyjnych, co może kompensować wyższe koszty materiału poprzez oszczędności w masie konstrukcji oraz kosztach transportu i montażu. Dobór klasy stali powinien uwzględniać lokalną dostępność oraz koszty.

Profile zamknięte, takie jak rury okrągłe, kwadratowe czy prostokątne, oferują optymalny stosunek sztywności do masy dla elementów kratowych dzięki równomiernemu rozkładowi materiału względem osi głównych bezwładności. Profile zamknięte charakteryzują się również lepszą odpornością na wyboczenie giętno-skrętne oraz korozję w porównaniu do profili otwartych. Dostępność wymiarów oraz grubości ścianek może ograniczać wybór.

Profile otwarte, takie jak kątowniki, ceowniki czy dwuteowniki, mogą być ekonomiczną alternatywą dla profili zamkniętych w określonych zastosowaniach, szczególnie przy standardowych obciążeniach oraz rozpiętościach. Łatwość wykonywania połączeń spawanych oraz śrubowych może przemawiać za profilami otwartymi. Większa powierzchnia narażona na korozję wymaga odpowiedniej ochrony antykorozyjnej.

Stale wysokiej wytrzymałości oraz specjalne umożliwiają tworzenie bardzo lekkich konstrukcji kratowych dla zastosowań wymagających minimalnej masy własnej lub maksymalnych rozpiętości. Stale weathering mogą eliminować potrzebę malowania w określonych środowiskach eksploatacyjnych. Koszty materiałów specjalnych muszą być uzasadnione przez korzyści eksploatacyjne czy oszczędności w innych aspektach projektu.

Projektowanie optymalne i analiza komputerowa

Optymalizacja topologiczna umożliwia automatyczne generowanie optymalnych układów kratownic na podstawie zadanych warunków brzegowych, obciążeń oraz ograniczeń projektowych, wykorzystując algorytmy matematyczne do znajdowania konfiguracji minimalizujących masę konstrukcji przy zachowaniu wymaganych parametrów wytrzymałościowych oraz użytkowalności. Nowoczesne oprogramowanie może iteracyjnie modyfikować geometrię kratownicy dla osiągnięcia globalnego optimum.

Algorytmy genetyczne oraz metody rojowe naśladują procesy ewolucji biologicznej dla poszukiwania optymalnych rozwiązań konstrukcyjnych w wielowymiarowych przestrzeniach projektowych, gdzie tradycyjne metody optymalizacji mogą być nieefektywne. Te metody są szczególnie przydatne dla problemów kombinatorycznych, takich jak optymalizacja układów węzłów czy dobór przekrojów w złożonych kratownicach przestrzennych.

Analiza nieliniowa uwzględnia wpływ dużych przemieszczeń, nieliniowości materiałowych oraz geometrycznych na zachowanie konstrukcji kratowych, co jest szczególnie ważne dla smukłych konstrukcji o dużych rozpiętościach. Analiza wyboczenia globalnego oraz lokalnego wymaga zaawansowanych modeli numerycznych uwzględniających imperfekcje geometryczne oraz materiałowe. Metoda elementów skończonych umożliwia szczegółowe modelowanie złożonych zachowań.

Symulacje dynamiczne mogą analizować odpowiedź kratownic na obciążenia zmienne w czasie, takie jak ruch ludzi, maszyn czy obciążenia sejsmiczne, umożliwiając optymalizację konstrukcji dla konkretnych warunków eksploatacyjnych. Analiza modalna identyfikuje częstotliwości oraz formy drgań własnych, podczas gdy analiza harmoniczna może oceniać odpowiedź na obciążenia okresowe. Analiza spektralna umożliwia uwzględnienie obciążeń stochastycznych.

Technologie produkcji i prefabrykacji

Cięcie plazmowe oraz laserowe umożliwia precyzyjne wycinanie elementów kratownic z arkuszy stalowych z tolerancjami rzędu dziesiątych części milimetra, co jest kluczowe dla jakości połączeń oraz łatwości montażu. Programowanie CNC pozwala na automatyczne cięcie złożonych kształtów oraz przygotowanie fazek spawalniczych. Optymalizacja układu elementów na arkuszach może minimalizować straty materiału.

Spawanie zautomatyzowane oraz robotyczne zapewnia wysoką jakość oraz powtarzalność połączeń spawanych w kratownicach, szczególnie ważną dla węzłów przenoszących znaczne siły. Spawanie MIG/MAG, TIG czy spawanie łukowe elektrodą otuloną mogą być dobierane w zależności od wymagań jakościowych oraz ekonomicznych. Kontrola jakości spawów może obejmować badania nieniszczące.

Prefabrykacja fabryczna umożliwia produkcję elementów kratownic w kontrolowanych warunkach warsztatowych, zapewniając wysoką jakość wykonania przy redukcji czasów montażu na budowie. Elementy mogą być dostarczane jako kompletne kratownice lub moduły wymagające jedynie połączenia na miejscu montażu. Transport ponadgabarytowy może ograniczać rozmiary prefabrykatów.

Technologie addytywne, takie jak druk 3D metali, otwierają nowe możliwości projektowania węzłów kratownic o złożonych geometriach nieosiągalnych tradycyjnymi metodami produkcji. Topologicznie zoptymalizowane węzły mogą osiągać wyjątkową efektywność strukturalną przy minimalnej masie. Koszty oraz ograniczenia wymiarowe obecnie ograniczają zastosowania do specjalnych aplikacji.

Systemy połączeń w konstrukcjach kratowych

Połączenia spawane zapewniają ciągłość materiału oraz pełne przenoszenie sił między elementami kratownic, umożliwiając realizację założeń projektowych o przegubowych węzłach poprzez odpowiednie kształtowanie spojów. Jakość spawania ma kluczowe znaczenie dla nośności oraz trwałości połączeń. Dostęp dla spawania może być ograniczony w złożonych węzłach przestrzennych. Spawanie w warsztacie oferuje lepszą kontrolę jakości niż spawanie montażowe.

Połączenia śrubowe oferują elastyczność montażu oraz możliwość demontażu, co może być ważne dla konstrukcji tymczasowych czy wymagających przyszłych modyfikacji. Śruby wysokiej wytrzymałości klasy 8.8 lub 10.9 umożliwiają przenoszenie znacznych sił przy relatywnie małych wymiarach połączeń. Dokręcanie kontrolowane momentem lub wydłużeniem zapewnia właściwe naprężenie wstępne śrub.

Węzły kulowe oraz specjalistyczne łączniki umożliwiają tworzenie złożonych układów przestrzennych z relatywnie prostych prętów, co jest szczególnie przydatne w systemach modułowych oraz kratownicach przestrzennych. Precyzja wykonania węzłów oraz tolerancje montażowe są kluczowe dla jakości całej konstrukcji. Korozja w węzłach może być problematyczna w agresywnych środowiskach.

Hybrydowe systemy połączeń łączą zalety różnych technologii, przykładowo spawanie głównych elementów nośnych ze śrubowaniem elementów drugorzędnych czy akcesoriów. Połączenia spawano-śrubowe mogą wykorzystywać spawanie dla przenoszenia głównych sił oraz śruby dla montażu czy regulacji. Kompatybilność różnych systemów wymaga starannego projektowania.

Zastosowania w różnych typach antresol

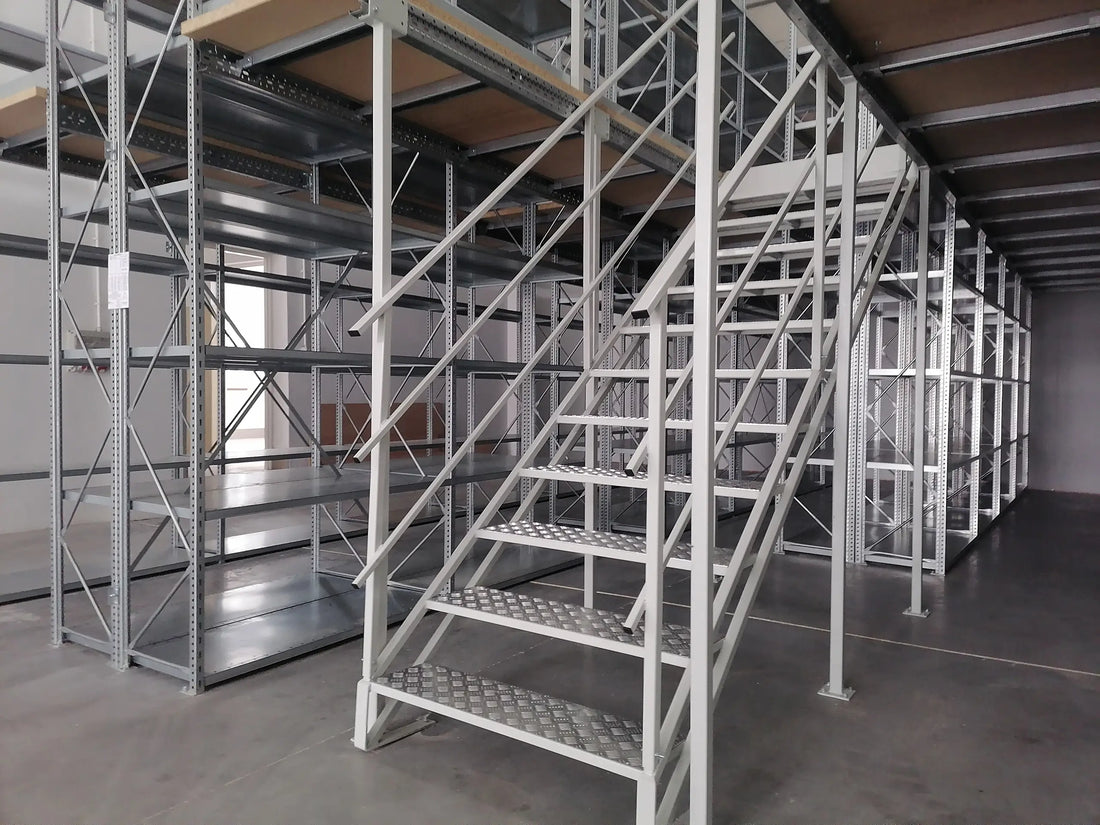

Antresole magazynowe wykorzystują kratownice stalowe dla tworzenia rozległych przestrzeni składowych o minimalnej liczbie podpór, maksymalizując efektywność wykorzystania kubatury budynku. Obciążenia składowane mogą być znaczne, wymagając odpowiedniej sztywności konstrukcji dla ograniczenia ugięć oraz drgań. Dostęp dla sprzętu magazynowego, takiego jak wózki widłowe, musi być uwzględniony w projektowaniu.

Antresole biurowe wymagają większej uwagi na aspekty akustyczne, estetyczne oraz komfort użytkowania, co może wpływać na projektowanie kratownic oraz ich osłon architektonicznych. Instalacje techniczne, takie jak wentylacja, klimatyzacja czy okablowanie, mogą być zintegrowane z konstrukcją kratową. Elastyczność w zakresie przyszłych reorganizacji przestrzeni może być ważna.

Antresole przemysłowe mogą być narażone na obciążenia dynamiczne, wibracje maszyn oraz agresywne środowiska chemiczne, wymagając specjalnego podejścia do projektowania kratownic oraz ich ochrony. Obciążenia technologiczne mogą być skoncentrowane, wymagając lokalnych wzmocnień konstrukcji. Dostęp dla konserwacji oraz wymiany urządzeń musi być zapewniony.

Antresole handlowe łączą wymagania strukturalne z wysokimi standardami estetycznymi oraz bezpieczeństwa publicznego, co może wymagać ukrycia konstrukcji kratowej za sufitami podwieszonymi lub jej ekspozycji jako elementu architektonicznego. Obciążenia ludźmi oraz ewakuacja w sytuacjach awaryjnych są kluczowymi aspektami projektowymi.

Aspekty montażu i logistyki budowy

Planowanie sekwencji montażu kratownic musi uwzględniać dostępność sprzętu dźwigowego, ograniczenia transportowe oraz bezpieczeństwo prac na wysokości. Duże kratownice mogą wymagać montażu częściowego na gruncie oraz podnoszenia kompletnych modułów. Systemy tymczasowych podpór mogą być konieczne podczas montażu. Tolerancje montażowe muszą być kompatybilne z tolerancjami produkcji.

Transport elementów kratownic może być ograniczony przez wymiary gabarytowe, masy oraz infrastrukturę drogową. Podział kratownic na moduły transportowe musi uwzględniać efektywność montażu oraz koszty połączeń montażowych. Zabezpieczenie elementów podczas transportu musi zapobiegać deformacjom oraz uszkodzeniom powierzchni.

Sprzęt montażowy może obejmować żurawie mobilne, żurawie wieżowe, podesty robocze oraz specjalistyczne narzędzia montażowe. Wydajność montażu zależy od dostępności oraz wydajności sprzętu. Planowanie przestrzenne placu budowy musi uwzględniać składowanie elementów, strefy montażu oraz ruchy sprzętu. Bezpieczeństwo pracy na wysokości wymaga odpowiednich zabezpieczeń.

Kontrola jakości montażu obejmuje weryfikację wymiarów, prostopadłości, poziomów oraz jakości połączeń. Protokoły odbiorowe muszą dokumentować zgodność wykonania z dokumentacją projektową. Pomiary geodezyjne mogą być konieczne dla dużych konstrukcji. Testy obciążeniowe mogą być wymagane przez przepisy lub inwestorów.

Trwałość i konserwacja konstrukcji kratowych

Ochrona antykorozyjna kratownic stalowych w antresolach musi uwzględniać środowisko eksploatacyjne oraz dostępność dla konserwacji. Ocynkowanie ogniowe zapewnia długotrwałą ochronę przy minimalnych potrzebach konserwacyjnych, ale może być ograniczone wymiarami elementów. Systemy malarskie wymagają okresowej renowacji, szczególnie w miejscach uszkodzeń mechanicznych.

Inspekcje okresowe kratownic powinny obejmować kontrolę stanu połączeń, oznak korozji, deformacji oraz pęknięć, szczególnie w węzłach oraz miejscach koncentracji naprężeń. Dostępność dla inspekcji musi być uwzględniona w projektowaniu. Harmonogramy inspekcji mogą być oparte na kategoriach środowiskowych oraz obciążeniach eksploatacyjnych. Metody nieniszczące mogą być używane dla wykrywania ukrytych defektów.

Naprawy oraz wzmocnienia kratownic mogą być konieczne w przypadku zmian obciążeń eksploatacyjnych, uszkodzeń czy degradacji materiałów. Modyfikacje muszą uwzględniać wpływ na globalną stateczność oraz dystrybucję sił w konstrukcji. Wzmocnienia mogą obejmować dodatkowe elementy, zmianę przekrojów czy modyfikację węzłów. Analiza konstrukcyjna jest konieczna dla każdej modyfikacji.

Monitorowanie stanu konstrukcji może wykorzystywać sensory odkształceń, akcelerometry czy systemy wizyjne dla ciągłego śledzenia zachowania kratownic pod obciążeniem. Systemy alarmowe mogą ostrzegać o przekroczeniu wartości granicznych. Dane z monitoringu mogą być wykorzystywane dla optymalizacji harmonogramów konserwacji oraz przewidywania potrzeb naprawczych.

Trendy rozwojowe i innowacje

Materiały kompozytowe, takie jak włókna węglowe czy szklane w matrycach polimerowych, oferują potencjał dla jeszcze lżejszych konstrukcji kratowych o wyjątkowych właściwościach mechanicznych, szczególnie przydatnych w zastosowaniach wymagających minimalnej masy własnej. Połączenia kompozytowo-stalowe mogą łączyć zalety różnych materiałów. Koszty oraz technologie łączenia obecnie ograniczają szerokie zastosowania.

Inteligentne konstrukcje wykorzystują wbudowane sensory, aktuatory oraz systemy sterowania dla adaptacji do zmiennych obciążeń czy warunków środowiskowych. Elementy o zmiennej sztywności mogą optymalizować dystrybucję sił w czasie rzeczywistym. Systemy samoleczące mogą automatycznie naprawiać drobne uszkodzenia. Te technologie są obecnie w fazie badawczej.

Projektowanie generatywne wykorzystuje sztuczną inteligencję dla automatycznego tworzenia optymalnych konstrukcji kratowych na podstawie zadanych parametrów oraz ograniczeń. Algorytmy mogą eksplorować rozwiązania nieosiągalne dla ludzkiej intuicji. Integracja z systemami produkcji cyfrowej może automatyzować cały proces od projektu do wykonania.

Zrównoważone projektowanie uwzględnia wpływ środowiskowy konstrukcji kratowych przez cały cykl życia, od produkcji materiałów przez eksploatację po utylizację. Optymalizacja dla minimalnej masy konstrukcji naturalne redukuje zużycie materiałów. Projektowanie dla demontażu może ułatwiać recykling. Wykorzystanie materiałów z recyklingu może dalej redukować ślad węglowy.

Podsumowanie

Antresole z kratownicami stalowymi reprezentują zaawansowane rozwiązanie konstrukcyjne oferujące optymalne połączenie lekkości, wytrzymałości oraz efektywności ekonomicznej, gdzie wykorzystanie fundamentalnych zasad mechaniki konstrukcji kratowych umożliwia tworzenie rozległych przestrzeni użytkowych przy minimalnej masie własnej konstrukcji nośnej. Rozwój technologii projektowania komputerowego, optymalizacji topologicznej oraz zaawansowanych metod analizy strukturalnej pozwala na tworzenie kratownic o bezprecedensowej efektywności materiałowej dostosowanych do specyficznych wymagań każdego projektu.

Przyszłość konstrukcji kratowych będzie kształtowana przez integrację inteligentnych materiałów, technologii cyfrowych oraz zrównoważonych praktyk projektowych, oferując jeszcze większe możliwości optymalizacji przy jednoczesnej redukcji wpływu środowiskowego. Inwestycja w antresole z kratownicami stalowymi stanowi strategiczną decyzję biznesową zapewniającą maksymalne wykorzystanie przestrzeni budynków przy optymalnych kosztach konstrukcyjnych oraz eksploatacyjnych. W dobie rosnących wymagań dotyczących efektywności przestrzennej oraz zrównoważonego budownictwa, zaawansowane konstrukcje kratowe stają się kluczowym narzędziem nowoczesnej inżynierii konstrukcyjnej umożliwiającym realizację ambitnych projektów architektonicznych przy zachowaniu najwyższych standardów bezpieczeństwa oraz funkcjonalności.
