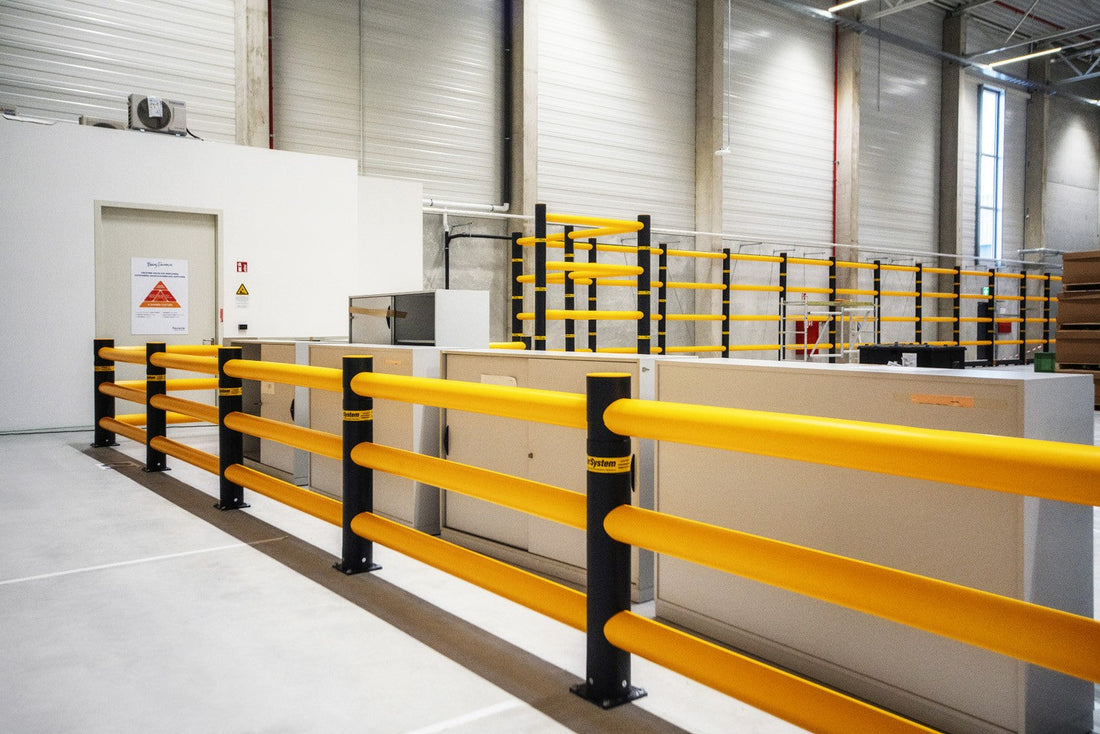

Barierki ochronne w magazynie – ochrona pracowników i infrastruktury

Wprowadzenie – barierki ochronne jako fundament bezpieczeństwa w magazynie

Magazyn nowoczesny to środowisko, w którym na ograniczonej przestrzeni współistnieją dwa światy poruszające się w zupełnie różnym tempie i z zupełnie różną bezwładnością – świat pieszych pracowników i świat pojazdów przemysłowych. Wózek widłowy z ładunkiem jednej tony poruszający się z prędkością sześciu kilometrów na godzinę ma energię kinetyczną porównywalną z samochodem osobowym w terenie zabudowanym. Kontakt takiego pojazdu z pieszym pracownikiem, nawet przy prędkości poniżej pełnej roboczej, może spowodować ciężkie lub śmiertelne obrażenia. Kontakt z elementem infrastruktury – słupem nośnym, stacją ładowania, tablicą elektryczną – może prowadzić do uszkodzeń o poważnych konsekwencjach operacyjnych i finansowych.

Barierki ochronne są elementem systemu segregacji ruchu pieszego od ruchu pojazdów – jednej z najważniejszych zasad bezpieczeństwa w środowisku magazynowym. W hierarchii środków ochrony pracy, gdzie ochrona zbiorowa ma zawsze pierwszeństwo przed ochroną indywidualną, barierki ochronne plasują się w kategorii środków zbiorowych zapewniających fizyczną separację zagrożeń, działających niezależnie od staranności i uwagi pracowników i operatorów. Nawet chwilowe rozproszenie uwagi pieszego lub operatora wózka nie prowadzi do wypadku, jeśli fizyczna bariera skutecznie oddziela strefy ich ruchu.

Regulacje prawne wynikające z Kodeksu Pracy i rozporządzeń wykonawczych nakładają na pracodawcę obowiązek organizowania pracy w sposób minimalizujący ryzyko wypadku, co w środowisku magazynowym z ruchem mieszanym pieszych i pojazdów jest wprost interpretowane jako obowiązek stosowania fizycznej separacji przez barierki lub przez organizację ruchu eliminującą możliwość kolizji. Barierki ochronne są więc nie tylko dobrą praktyką, ale i wymogiem prawnym, którego niespełnienie naraża pracodawcę na odpowiedzialność karną w przypadku wypadku i na kary administracyjne podczas kontroli PIP.

Rodzaje barierek ochronnych stosowanych w magazynach

Barierki stalowe spawane – trwałość i najwyższa odporność

Barierki stalowe spawane z rur lub profili stalowych kotwione do posadzki są rozwiązaniem o najwyższej odporności mechanicznej i najdłuższej żywotności spośród wszystkich typów barierek stosowanych w magazynach. Rura stalowa o średnicy 60–114 mm i grubości ścianki 3–6 mm, spawana do płyty podstawy kotwionej kotwami chemicznymi lub mechanicznymi do posadzki betonowej, tworzy barierę zdolną do pochłonięcia energii uderzenia ciężkiego wózka widłowego bez katastrofalnego zniszczenia.

Konstrukcja barierki stalowej może być wykonana jako barierka pojedyncza z jedną rurą poziomą na wysokości 400–500 mm lub jako barierka podwójna z dwiema rurami poziomymi na wysokościach 400 mm i 800–1000 mm od posadzki. Barierka podwójna zapewnia ochronę zarówno przed wózkami operującymi widłami przy posadzce, jak i przed wyższymi elementami pojazdu lub ładunku. Przy ochronie stref pieszych barierka podwójna jest standardem zapobiegającym zarówno wbieganiu pieszych pod barierę dolną jak i zahaczaniu przez pojazdy ponad barierą górną.

Wykończenie powłoką proszkową w kolorze żółtym RAL 1021 lub żółto-czarnym w pasy ostrzegawcze jest standardem w zastosowaniach przemysłowych. Pasy żółto-czarne ukośne pod kątem 45° są kodem wizualnym natychmiastowo rozpoznawalnym przez każdego pracownika jako oznaczenie strefy ochronnej i bariery bezpieczeństwa.

Trwałość barierek stalowych spawanych przy normalnej eksploatacji bez poważnych kolizji wynosi kilkanaście do kilkudziesięciu lat. Po kolizji powodującej trwałe odkształcenie rury lub oderwanie słupka od płyty podstawy barierka musi być niezwłocznie wymieniona lub naprawiona, ponieważ odkształcona trwale nie zapewnia projektowej ochrony przy kolejnych uderzeniach.

Barierki modułowe skręcane – elastyczność konfiguracji

Barierki modułowe złożone ze standaryzowanych elementów łączonych połączeniami śrubowymi bez spawania są rozwiązaniem oferującym elastyczność konfiguracji niedostępną przy barierkach spawanych. Możliwość szybkiego demontażu i rekonfiguracji przez przełożenie elementów w nowe pozycje bez specjalistycznych narzędzi i bez spawarki jest kluczową zaletą systemów modułowych w magazynach, których układ funkcjonalny zmienia się wraz z rosnącymi lub zmieniającymi się potrzebami operacyjnymi.

Systemy modułowe produkowane są w oparciu o standardowe słupki nośne, poziome rury lub profile łączące słupki i różnorodne akcesoria – narożniki, zakończenia, połączenia T, bramki przejściowe i segmenty zakrzywiające – pozwalające na tworzenie dowolnych konfiguracji przestrzennych bez elementów niestandardowych. Standardowe długości modułów poziomych wynoszą 1000–3000 mm, a słupki produkowane są w kilku standardowych wysokościach pokrywających wymagania od ochrony drogowej przy posadzce po pełną ochronę do wysokości 1200 mm.

Bramki przejściowe jako elementy modułowe pozwalają na tworzenie przejść pieszych w barierkach bez przerywania ich ciągłości. Bramki samodomykające się przez sprężynę powrotną lub przez grawitacyjny mechanizm zamykania zapewniają że przejście jest zawsze zamknięte bez konieczności aktywnego działania pracownika. Bramki bez mechanizmu samodomykania mogą być celowo lub nieumyślnie pozostawiane otwartymi, co eliminuje funkcję ochronną barierki w miejscu przejścia.

Barierki poliuretanowe i polietylenowe – ochrona przy częstych kontaktach

Barierki z poliuretanu odlewniczego lub z polietylenu wysokiej gęstości są stosowane w miejscach, gdzie kontakty pojazdów z barierką zdarzają się często i gdzie priorytetem jest zdolność do wielokrotnego pochłaniania uderzeń bez trwałego uszkodzenia. Elastyczność materiału polimerowego pozwala na odkształcenia sprężyste znacznie większe niż stal, po których barierka wraca do kształtu pierwotnego bez trwałej deformacji.

Barierki polimerowe są szczególnie wartościowe przy strefach załadunku, przy wjazdach do chłodni i mroźni, przy wjazdach do tuneli załadunkowych i przy innych lokalizacjach, gdzie wózki regularnie manewrują w bezpośrednim sąsiedztwie barierki. Częste uderzenia barierki stalowej w tych miejscach wymagałyby regularnej wymiany zniszczonych elementów i generowałyby wyższe koszty utrzymania niż barierki polimerowe samonaprawiające się po każdym uderzeniu.

Kolor barierek polimerowych jest jednolity w całym przekroju materiału, co oznacza że zarysowania i otarcia powierzchni nie zmieniają widoczności ani estetyki barierki. Żółty lub pomarańczowy kolor zachowuje pełną intensywność przez cały okres eksploatacji bez konieczności malowania, w odróżnieniu od barierek stalowych, gdzie uszkodzenia powłoki proszkowej wymagają uzupełnienia lakieru dla zachowania ochrony antykorozyjnej i widoczności.

Bariery drogowe i odbojniki betonowe – ochrona przy ruchu ciężkim

Prefabrykowane bariery betonowe w typie New Jersey lub podobnych, stosowane w magazynach obsługujących ciągniki siodłowe lub wózki o nośności powyżej 5 ton, są rozwiązaniem przeznaczonym do pochłaniania energii uderzeń o skali niedostępnej dla standardowych barierek metalowych. Masa prefabrykowanej bariery betonowej – zazwyczaj 300–1000 kg na element – zapewnia jej bezwładność uniemożliwiającą przemieszczenie przy uderzeniu pojazdu ciężkiego.

Bariery betonowe nie wymagają kotwienia do posadzki i mogą być instalowane i przemieszczane przy użyciu wózka widłowego wyposażonego w odpowiedni osprzęt chwytający. Ta właściwość jest zaletą przy tworzeniu tymczasowych stref ochronnych lub przy reorganizacji układu barier bez prac budowlanych, ale jest też ograniczeniem – bariera betonowa pozbawiona kotwienia może być przesunięta przez silne uderzenie o kilkadziesiąt centymetrów od pozycji projektowej, co może mieć znaczenie przy barierkach ochraniających infrastrukturę krytyczną.

Projektowanie systemu barierek ochronnych

Strefy wymagające obowiązkowej separacji

Projektowanie systemu barierek w magazynie musi opierać się na systematycznej identyfikacji stref wymagających fizycznej separacji ruchu pieszego od ruchu pojazdów. Analiza tras ruchu pieszego i tras ruchu pojazdów ujawnia punkty i odcinki, gdzie te dwie kategorie ruchu mogą się krzyżować lub nakładać, tworząc ryzyko kolizji.

Strefy obligatoryjnie wymagające fizycznej separacji przez barierki to przede wszystkim przejścia piesze przez alejki wózkowe, gdzie piesi muszą przecinać tory ruchu pojazdów. Każde takie skrzyżowanie powinno być wyposażone w barierki kierujące pieszych do wyznaczonego przejścia i w oznakowanie ostrzegające o ruchu pojazdów. Stanowiska pracy przy maszynach i urządzeniach zlokalizowanych w strefie ruchu wózków wymagają barierek tworzących chronioną enklawę dla pracownika, do której pojazdy nie mają wjazdu.

Strefy składowania materiałów niebezpiecznych, strefy z instalacjami elektrycznymi wysokiego napięcia, strefy z tablicami elektrycznymi i z głównymi zaworami instalacji gazowych i tryskaczowych wymagają barierek uniemożliwiających przypadkowy wjazd pojazdów w te strefy. Uszkodzenie przez wózek tablic elektrycznych lub zaworu tryskaczowego może prowadzić do awarii instalacji o następstwach wielokrotnie droższych niż koszt barierki.

Wymiarowanie barierek – nośność i geometria

Dobór barierek musi być oparty na obliczeniu sił uderzenia generowanych przez pojazdy eksploatowane w danej strefie. Uproszczone obliczenie energii kinetycznej pojazdu przy zadanej prędkości roboczej pozwala na oszacowanie wymaganej klasy odporności barierki. Pojazd o masie 3000 kg poruszający się z prędkością 6 km/h ma energię kinetyczną około 4170 J. Pojazd o masie 8000 kg przy tej samej prędkości ma energię kinetyczną ponad 11000 J. Te wartości muszą być porównane z charakterystyką pochłaniania energii przez barierki podawaną przez producenta.

Europejskie normy dotyczące barierek ochronnych w magazynach i zakładach przemysłowych, w tym wytyczne zawarte w normie EN 13374 dotyczącej tymczasowych systemów ochrony krawędzi i w normach dotyczących wyposażenia bezpieczeństwa maszyn, określają wymagania dotyczące minimalnych sił, na jakie barierki muszą być odporne w zależności od zastosowania. Projekt systemu barierek powinien być oparty na tych wymaganiach normatywnych, a dobór konkretnych produktów powinien być weryfikowany z dokumentacją techniczną producenta potwierdzającą spełnienie wymagań.

Wysokość barierek dobierana jest do charakteru zagrożenia. Barierki przy alejkach pieszych wewnątrz magazynu mają zazwyczaj wysokość 1000–1100 mm zgodnie z wymaganiami dotyczącymi balustrad i barierek ochronnych dla pieszych. Barierki przeznaczone wyłącznie do ochrony infrastruktury przed pojazdami mogą mieć niższą wysokość 400–600 mm dostosowaną do strefy operacyjnej wózków. Barierki przy krawędziach podestów i platform na wysokości muszą spełniać wymagania normy EN ISO 14122 dotyczące balustrad, z poręczą na wysokości minimum 1100 mm.

Kotwienie barierek – wymagania techniczne

Skuteczność barierki ochronnej jest całkowicie uzależniona od jakości jej kotwienia do posadzki. Barierka nieskotwiona lub nieskutecznie zakotwiona może zostać przewrócona lub przesunięta przez uderzenie pojazdu, zamiast pochłaniać energię uderzenia i chronić strefę za nią. Projekt systemu kotwienia musi być dopasowany do sił poziomych generowanych przez projektowe uderzenie pojazdu i do nośności posadzki w miejscu kotwienia.

Kotwy mechaniczne rozporowe stosowane przy posadzkach klasy C25/30 i wyższej zapewniają wysoką nośność na wyrywanie i na ścinanie przy stosunkowo prostym montażu. Kotwy chemiczne wklejane są stosowane przy posadzkach o niższej klasie betonu lub przy wymaganiach wysokiej nośności przy małej odległości od krawędzi lub od innych kotew. Minimalny rozstaw kotew wynikający z wymagań technicznych producenta barierki musi być zachowany dla zapewnienia projektowej nośności kotwienia.

Weryfikacja stanu kotwienia barierek musi być elementem regularnych przeglądów technicznych systemu barierek. Kotwy mogą ulegać korozji, może dochodzić do spękania betonu w strefie kotwienia po uderzeniach i posadzka może się degradować w miejscach intensywnego ruchu pojazdów. Barierka ze słabym kotwieniem jest bardziej niebezpieczna niż jej brak, bo tworzy złudne poczucie ochrony.

Barierki przy specyficznych strefach magazynowych

Ochrona stacji ładowania wózków elektrycznych

Stacje ładowania wózków elektrycznych ze względu na obecność prostowników wysokiej mocy, akumulatorów i przewodów pod napięciem wymagają fizycznej ochrony przed wjazdem pojazdów w strefę ładowania. Barierki wyznaczające strefę ładowania muszą jednocześnie umożliwiać sprawny wjazd i wyjazd ładowanego wózka i uniemożliwiać przypadkowy wjazd innego pojazdu w strefę, gdy ładowarka jest w użyciu.

Konfiguracja barierek przy stacji ładowania zazwyczaj obejmuje barierki boczne wzdłuż miejsca ładowania i otwarte wejście frontowe z oznaczeniem pasem żółtym na posadzce. Przy stacjach ładowania akumulatorów kwasowych wymagana jest też ochrona przed rozchlapaniem kwasu – tace retencyjne pod akumulatorami i ścianki odporne na kwas przy ścianach w strefie wymiany akumulatorów.

Ochrona stref wydań i przyjęć towaru

Strefy wydań i przyjęć towaru przy dokach załadunkowych są miejscami, gdzie ruch pojazdów wewnętrznych – wózków widłowych i paletowych – krzyżuje się z ruchem pojazdów zewnętrznych – ciągników siodłowych, dostawczaków – i z ruchem pieszych pracowników obsługujących dokumentację i kontrolę towaru. Segregacja tych kategorii ruchu przez barierki jest wyjątkowo trudna ze względu na intensywność operacji i potrzebę częstej zmiany konfiguracji przy różnych typach dostaw.

Barierki stałe wyznaczające stałe korytarze piesze wzdłuż ścian bocznych doków załadunkowych, oddzielające pracowników pieszych od strefy manewrowania wózków przy dokach, są minimalnym wymogiem organizacji bezpieczeństwa w tej strefie. Bramki przy dojściach pieszych do platformy doku blokujące wejście na platformę w czasie manewrowania ciągnika przy doku eliminują ryzyko zderzenia pracownika z tyłem naczepy przy cofaniu.

Ochrona biur i pomieszczeń administracyjnych w hali

Biura i pomieszczenia administracyjne zlokalizowane wewnątrz hali magazynowej lub z wejściami bezpośrednio do hali wymagają szczególnej ochrony przez barierki, ponieważ pracownicy biurowi nieznający zasad bezpieczeństwa ruchu w hali są grupą o podwyższonym ryzyku wypadku. Barierki wyznaczające bezpieczną strefę przy wejściach do biur i korytarze piesze prowadzące od biur do stref socjalnych bez konieczności wchodzenia w strefy ruchu wózków zmniejszają ekspozycję pracowników biurowych na zagrożenie ze strony pojazdów.

Przeszklone ścianki w biurach przy hali magazynowej umożliwiające wzajemną widoczność między pracownikami biurowymi a operatorami wózków są uzupełnieniem barierek fizycznych – operator widzący pracownika biurowego zbliżającego się do wyjścia biura może zredukować prędkość i zachować szczególną ostrożność, co jest niemożliwe przy biurze ze ściankami pełnymi i drzwiami nie pozwalającymi na wzajemną obserwację.

Utrzymanie i inspekcja barierek ochronnych

Program regularnych przeglądów

System barierek ochronnych musi być objęty programem regularnych przeglądów technicznych weryfikujących jego kompletność, stan techniczny elementów i skuteczność kotwienia. Przeglądy powinny być przeprowadzane co najmniej kwartalnie, a w magazynach o intensywnym ruchu pojazdów – co miesiąc. Każda kolizja pojazdu z barierką, niezależnie od widocznych uszkodzeń, powinna inicjować inspekcję doraźną oceniającą skutki uderzenia na element barierki i na jej kotwienie.

Protokół przeglądu barierek powinien dokumentować stan każdego odcinka i elementu barierki, zidentyfikowane uszkodzenia, odkształcenia, korozję i defekty kotwienia, zalecenia naprawcze z priorytetem i terminem realizacji oraz potwierdzenie wymiany lub naprawy elementów kwalifikowanych do wymiany w poprzednim przeglądzie. Archiwizacja protokołów przeglądów jest elementem dokumentacji bezpieczeństwa zakładu i może mieć znaczenie prawne przy postępowaniach powypadkowych.

Naprawa i wymiana po kolizjach

Barierka uszkodzona przez kolizję z pojazdem musi być niezwłocznie naprawiona lub wymieniona, bez oczekiwania na kolejny przegląd okresowy. Barierka ze zdeformowanym trwale elementem poziomym, z odkształconym słupkiem lub z uszkodzonym kotwieniem nie zapewnia projektowej ochrony i powinna być traktowana jako niedziałający element systemu bezpieczeństwa wymagający natychmiastowej interwencji.

Każde zdarzenie kolizyjne z barierką powinno być rejestrowane w systemie zdarzeń bezpieczeństwa zakładu z opisem okoliczności, pojazdu uczestniczącego i skutków dla barierki i ewentualnie dla infrastruktury za barierką. Analiza rejestru zdarzeń pozwala na identyfikację miejsc o systematycznie wysokiej liczbie kolizji, co jest sygnałem do interwencji nie tylko przez wzmocnienie barierek, ale też przez analizę organizacji ruchu i przyczyn częstych kolizji w danym miejscu.

Integracja barierek z systemem zarządzania bezpieczeństwem

Barierki jako element kultury bezpieczeństwa

Barierki ochronne osiągają pełną skuteczność wyłącznie jako element szerszego systemu zarządzania bezpieczeństwem, obejmującego szkolenia pracowników, procedury ruchu wewnętrznego, system zgłaszania zdarzeń i kulturę bezpieczeństwa, w której każdy pracownik rozumie i respektuje zasady ruchu w magazynie. Barierka jest środkiem ostatniej szansy – zapobiega wypadkowi gdy wszystkie inne środki prewencji zawiodły. Magazyn polegający wyłącznie na barierках bez systemu szkoleń, procedur i kultury bezpieczeństwa jest magazynem o nieakceptowalnie wysokim ryzyku wypadku.

Szkolenia pracowników dotyczące zasad bezpiecznego poruszania się w magazynie, w tym zasad respektowania barierek i oznakowania ruchu, muszą być prowadzone przed dopuszczeniem pracownika do pracy i cyklicznie odświeżane. Szczególnej uwagi wymagają pracownicy nowi i pracownicy tymczasowi, którzy nie znają układu hali i lokalizacji stref niebezpiecznych.

Podsumowanie

Barierki ochronne w magazynie są fundamentalnym elementem systemu bezpieczeństwa, realizującym zasadę fizycznej segregacji ruchu pieszego i pojazdów przemysłowych, która jest najskuteczniejszą metodą prewencji wypadków w środowisku magazynowym. Wybór właściwego rodzaju barierki – stalowej spawanej, modułowej skręcanej, polimerowej lub betonowej – musi wynikać z analizy ryzyka kolizji uwzględniającej masę i prędkość pojazdów, intensywność ruchu i wymagania dotyczące rekonfiguracji. Prawidłowe kotwienie, regularne przeglądy i natychmiastowa wymiana uszkodzonych elementów są warunkami utrzymania skuteczności systemu przez cały okres eksploatacji. Integracja barierek z systemem szkoleń, procedur i kultury bezpieczeństwa zamyka kompleksowe podejście do ochrony pracowników i infrastruktury, które jest obowiązkiem prawnym i moralnym każdego pracodawcy prowadzącego działalność w środowisku magazynowym.
