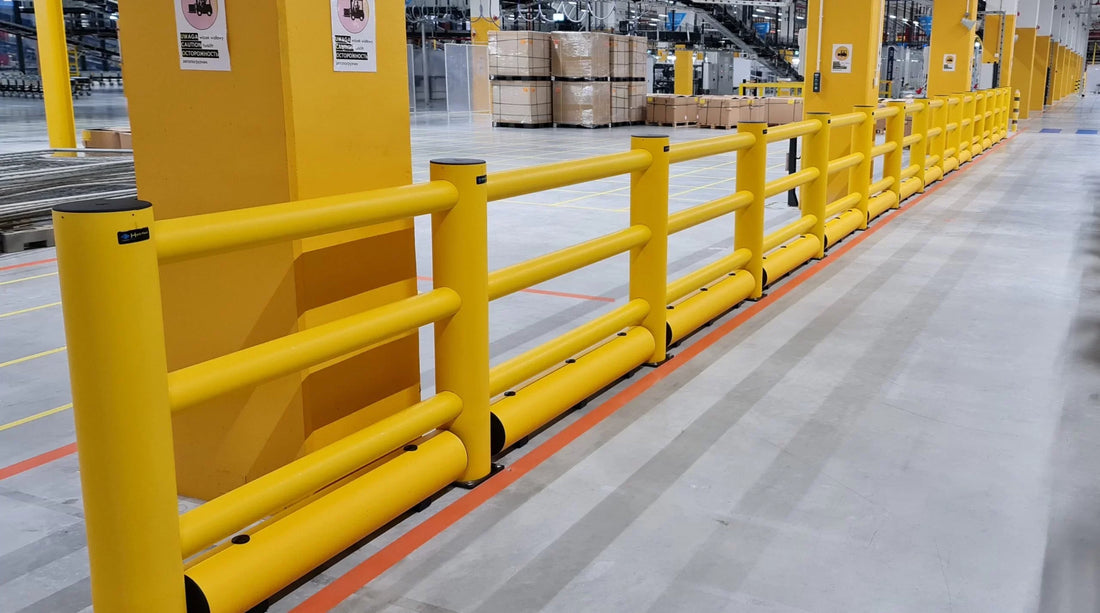

Barierki stalowe – ochrona regałów, maszyn i ciągów komunikacyjnych
Udostępnij
Barierki stalowe – ochrona regałów, maszyn i ciągów komunikacyjnych
Barierki stalowe – niedoceniany fundament bezpieczeństwa przemysłowego
W każdym zakładzie przemysłowym, magazynie i centrum logistycznym toczy się nieustanna walka o bezpieczeństwo. Wózki widłowe przemierzające alejki z prędkością kilkunastu kilometrów na godzinę, ciężkie maszyny produkcyjne pracujące w bezpośrednim sąsiedztwie stanowisk pracy, regały magazynowe dźwigające tony towaru – to środowisko, w którym granica między sprawną operacją a poważnym wypadkiem jest niebezpiecznie cienka.
Barierki stalowe są elementem infrastruktury bezpieczeństwa, który w tym środowisku odgrywa rolę fundamentalną. Tworzą fizyczne granice między strefami ruchu pojazdów a strefami pieszymi, chronią konstrukcje nośne przed uszkodzeniami mechanicznymi, wydzielają obszary maszyn i urządzeń przed niekontrolowanym dostępem i organizują przepływ ludzi oraz pojazdów w sposób minimalizujący ryzyko kolizji i wypadków.
Mimo swojej kluczowej roli barierki stalowe są często traktowane jako element drugorzędny – kupowane najtaniej, instalowane niedbale i wymieniane z opóźnieniem po uszkodzeniach. Tymczasem to właśnie one, razem z właściwą organizacją przestrzeni i kulturą bezpieczeństwa, tworzą środowisko, w którym ludzie mogą pracować bez obawy, że każdy dzień w pracy może skończyć się tragedią.
W tym artykule przedstawiamy kompleksowe spojrzenie na barierki stalowe w środowiskach przemysłowych i magazynowych – ich rodzaje, parametry techniczne, zastosowania i zasady doboru do konkretnych warunków operacyjnych.
Rodzaje zagrożeń, przed którymi chronią barierki stalowe
Zanim omówimy konkretne typy barierek, warto zrozumieć naturę zagrożeń, którym mają zapobiegać. Dobór barierek bez analizy zagrożeń prowadzi do sytuacji, w której infrastruktura bezpieczeństwa istnieje jedynie formalnie, nie spełniając swojej rzeczywistej funkcji ochronnej.
Kolizje wózków widłowych ze strukturami budynku i wyposażeniem technologicznym to jedno z najczęstszych zagrożeń w magazynach i zakładach produkcyjnych. Wózek widłowy o masie własnej od półtorej do kilku ton, poruszający się z prędkością 10 do 15 kilometrów na godzinę, przy zderzeniu generuje siłę uderzenia sięgającą kilkudziesięciu kilodżuli. Taka siła jest wystarczająca, aby zniszczyć słup regałowy, uszkodzić kolumnę budowlaną, przewrócić maszynę lub poważnie zranić pracownika.
Przypadkowy wjazd pojazdów w strefy piesze to zagrożenie szczególnie poważne w obiektach, gdzie ruch wózków widłowych i ruch pieszy nie są od siebie fizycznie oddzielone. Pracownik pieszy w alejce magazynowej, niewidoczny dla operatora wózka ze względu na ładunek zasłaniający pole widzenia, jest narażony na poważny wypadek nawet przy stosunkowo niskiej prędkości pojazdu.
Dostęp do stref niebezpiecznych to zagrożenie związane z maszynami produkcyjnymi, urządzeniami wysokiego napięcia, strefami automatycznej pracy robotów i innymi obszarami, gdzie obecność nieuprawnionych osób może prowadzić do poważnych obrażeń. Barierki stalowe jako fizyczna bariera dostępu są tutaj uzupełnieniem lub alternatywą dla elektrycznych systemów blokad bezpieczeństwa.
Niekontrolowany ruch materiałów to zagrożenie często pomijane w analizie ryzyka. Paczki, pojemniki i palety przemieszczane przez przenośniki, wózki i układnice mogą w przypadku awarii lub błędu operatora przemieścić się w niekontrolowany sposób w obszary, gdzie przebywają ludzie. Barierki stalowe jako osłony torów przenośników i stref automatycznych linii produkcyjnych chronią przed tym rodzajem zagrożenia.
Typy barierek stalowych – przegląd rozwiązań
Rynek barierek stalowych do zastosowań przemysłowych i magazynowych oferuje kilka podstawowych typów, różniących się konstrukcją, przeznaczeniem i parametrami ochronnymi. Właściwy dobór typu barierki do konkretnego zastosowania jest kluczem do skutecznej ochrony.
Barierki słupkowe jednotorowe to najprostszy i najpowszechniejszy typ barierek magazynowych. Składają się z pionowych słupków stalowych kotwionychdo posadzki i połączonych jedną lub dwiema poziomymi rurami tworzącymi barierę o wysokości zazwyczaj od 400 do 1000 milimetrów. Malowane proszkowo na jaskrawożółty kolor, są dobrze widoczne i skutecznie wyznaczają granice stref.
Barierki słupkowe dwutorowe i wielotorowe zapewniają wyższy poziom ochrony dzięki dwóm lub więcej poziomym rurą na różnych wysokościach. Chroniąc zarówno dolną część strefy – przed najechaniem kół wózka – jak i górną – przed uderzeniem karoserii lub wysoko umieszczonego ładunku – oferują kompleksową ochronę w strefach wysokiego ryzyka.
Barierki ciągłe o konstrukcji szynowej to rozwiązanie stosowane w magazynach i zakładach produkcyjnych o bardzo intensywnym ruchu pojazdów. Zamiast oddzielnych słupków połączonych rurami, ciągłe barierki szynowe tworzą jednolitą ścianę ochronną z profili stalowych montowanych między słupkami nośnymi. Ich zaletą jest brak przerw w ochronie i wyższa odporność na uderzenia rozłożone na dłuższym odcinku.
Barierki z elementami elastycznymi, wykonane z poliuretanu lub gumy wzmocnionej stalowym rdzeniem, łączą wytrzymałość stali z właściwościami amortyzującymi materiałów elastycznych. Po uderzeniu wózka widłowego odkształcają się, pochłaniając energię uderzenia, a następnie wracają do pierwotnego kształtu. Rozwiązanie szczególnie popularne w środowiskach, gdzie drobne kolizje zdarzają się bardzo często, a wymiana uszkodzonych elementów stalowych byłaby zbyt kosztowna.
Barierki modułowe to systemy złożone z ustandaryzowanych elementów – słupków, sekcji prostych, łuków, narożników i elementów przejściowych – które można łączyć w dowolne konfiguracje bez konieczności wykonywania indywidualnych projektów. Elastyczność modułowych systemów barierek jest szczególnie cenna w obiektach, gdzie układ przestrzenny regularnie się zmienia.
Barierki bramkowe i przejścia dla pieszych to specjalistyczne elementy systemu barierek, wyznaczające bezpieczne miejsca przekraczania dróg transportowych przez pracowników. Bramki jednostronne lub wahadłowe zamontowane w ciągłym rzędzie barierek tworzą bezpieczny punkt przejścia, w którym pieszy może skrzyżować drogę transportową bez ryzyka.
Parametry techniczne barierek – co musi spełniać dobra barierka
Dobór barierek stalowych musi być oparty na analizie parametrów technicznych, nie zaś wyłącznie na wyglądzie czy cenie. Parametry te determinują, czy barierka rzeczywiście ochroni chroniony przez nią element w przypadku kolizji.
Zdolność do absorpcji energii uderzenia to kluczowy parametr techniczny barierki. Wyrażana w kilodżulach, określa maksymalną energię kinetyczną pojazdu, którą barierka może pochłonąć bez katastrofalnego zniszczenia i przemieszczenia się. Parametr ten musi być dopasowany do masy i prędkości pojazdów poruszających się w danej strefie. Wózek widłowy o masie 3 ton poruszający się z prędkością 10 km/h generuje energię kinetyczną około 11,5 kilodżula – barierka w jego trajektorii musi być zdolna do pochłonięcia co najmniej tej wartości.
Wytrzymałość kotwienia to parametr opisujący siłę, jaką kotwi muszą wytrzymać bez wyrwania z posadzki podczas uderzenia. Kotwienie jest słabym punktem wielu tanich barierek – nawet jeśli sam profil stalowy jest wystarczająco mocny, słabe kotwi do posadzki mogą ulec wyrwaniu podczas silnego uderzenia, czyniąc całą barierką bezużyteczną. Producenci barierek przemysłowych podają wymagane minimalne parametry kotwienia, które muszą być weryfikowane przed montażem w kontekście rzeczywistej klasy betonu posadzki.
Wysokość barierki musi być dobrana do chronionego obszaru i rodzaju zagrożenia. Barierka chroniąca słup regałowy przed najechaniem kołem wózka musi mieć co najmniej 400 milimetrów wysokości. Barierka wydzielająca ciąg pieszy musi być na tyle wysoka, aby była widoczna dla operatora wózka ponad przewożonym ładunkiem – zazwyczaj co najmniej 1000 milimetrów. Barierka jako osłona maszyny musi uniemożliwiać dostęp do strefy niebezpiecznej nieuprawnionym osobom.
Grubość ścianki profilu stalowego bezpośrednio wpływa na odporność barierki na odkształcenia trwałe po uderzeniu. Profile o zbyt cienkiej ściance mogą ulec trwałemu odkształceniu już przy stosunkowo słabym uderzeniu, tracąc swoje właściwości ochronne i wymagając wymiany. Profesjonalne barierki przemysłowe wykonywane są z rur stalowych o ściance od 3 do 5 milimetrów lub z profili zamkniętych o podobnych grubościach.
Ochrona regałów magazynowych – aplikacja szczegółowa
Regały magazynowe, szczególnie systemy wysokiego składowania, są jednym z elementów infrastruktury magazynowej najbardziej narażonych na uszkodzenia ze strony wózków widłowych. Uszkodzenie słupa regałowego to zdarzenie z poważnymi konsekwencjami – może prowadzić do stopniowego osłabienia nośności całej sekcji i w skrajnych przypadkach do katastrofy budowlanej.
Barierki ochronne stosowane przy regałach magazynowych pełnią dwie podstawowe funkcje. Po pierwsze, chronią słupy i ramy regałowe przed bezpośrednim uderzeniem wózka. Po drugie, wyznaczają granicę alejki transportowej, pomagając operatorom wózków utrzymać właściwy tor jazdy.
Barierki montowane przy słupach wejściowych do alejek regałowych – tak zwane barierki wejścia do alejki – muszą być szczególnie solidne, ponieważ to właśnie w tych punktach ryzyko kolizji jest najwyższe. Wózek manewrujący przy wjeździe do alejki jest narażony na kontakt z regałem z boku, pod kątem, który generuje znaczne siły boczne.
Barierki liniowe wzdłuż rzędów regałów – prowadzone wzdłuż całego rzędu lub jego odcinków – pełnią rolę prowadnicy wizualnej i fizycznej dla operatorów wózków. Wyraźna linia barierek stalowych w jaskrawożółtym kolorze wzdłuż alejki informuje operatora o granicach drogi transportowej i zapobiega zbytniemu zbliżaniu się do regałów.
Minimalna odległość barierki od chronionego słupa regałowego to parametr, który musi być przestrzegany przy montażu. Barierka ustawiona zbyt blisko słupa może być dociśnięta do niego przy uderzeniu i przekazać część energii uderzenia bezpośrednio na konstrukcję regałową. Zalecana minimalna odległość wynosi zazwyczaj od 150 do 300 milimetrów, w zależności od parametrów barierki i wózków.
Ochrona maszyn i urządzeń produkcyjnych
W zakładach produkcyjnych barierki stalowe spełniają kluczową rolę w ochronie maszyn i urządzeń przed uszkodzeniami mechanicznymi oraz w zapewnieniu bezpieczeństwa pracownikom obsługującym te maszyny lub poruszającym się w ich pobliżu.
Barierki ochronne przy maszynach wymagają szczególnie starannego zaprojektowania, ponieważ muszą jednocześnie spełniać kilka często sprzecznych wymagań. Z jednej strony muszą być wystarczająco solidne, aby wytrzymać kolizję z pojazdem przemysłowym. Z drugiej strony muszą umożliwiać operatorowi sprawną obsługę maszyny, dostęp serwisowy i ewakuację w sytuacji awaryjnej.
Barierki z bramkami bezpieczeństwa – wyposażone w elektryczne lub mechaniczne blokady uniemożliwiające otwarcie podczas pracy maszyny – są standardem w strefach automatycznej pracy maszyn, robotów przemysłowych i linii automatycznych. Ich projekt musi być zsynchronizowany z systemem sterowania maszyną, tak aby otwarcie bramki automatycznie powodowało zatrzymanie niebezpiecznych ruchów.
Barierki dystansowe, utrzymujące minimalną odległość między człowiekiem a maszyną wymaganą przez normy bezpieczeństwa maszynowego, muszą być precyzyjnie zaprojektowane w oparciu o obliczenia zasięgu kończyn i prędkości zatrzymania maszyny. Ich wysokość, kształt i odległość od maszyny są parametrami normowanymi, a projektowanie takich barierek wymaga znajomości normy EN ISO 13857 dotyczącej odległości bezpieczeństwa.
Wydzielanie ciągów komunikacyjnych – ochrona pieszych
W środowiskach przemysłowych i magazynowych bezpieczeństwo pracowników pieszych poruszających się po terenie zakładu zależy w dużej mierze od skuteczności wydzielenia ciągów komunikacyjnych od dróg transportowych.
Idealne rozwiązanie to całkowite fizyczne oddzielenie ruchu pieszego od ruchu pojazdów – dedykowane korytarze dla pieszych oddzielone ciągłą barierką stalową od alejek transportowych wózków widłowych. W takim układzie kontakt między pieszym a pojazdem jest fizycznie niemożliwy poza wyznaczonymi przejściami.
W praktyce pełne oddzielenie często nie jest możliwe ze względu na ograniczenia przestrzenne lub operacyjne. W takich przypadkach stosuje się rozwiązania częściowe – barierki wyznaczające ciągi piesze wzdłuż ścian hali, przejścia dla pieszych z barierkami kanalizującymi ruch w kontrolowanych punktach, lustra bezpieczeństwa przy skrzyżowaniach dróg transportowych z ciągami pieszymi.
Szerokość ciągu pieszego wydzielonego barierkami musi być wystarczająca do swobodnego przejścia osoby z narzędziami lub dokumentami – minimum 800 milimetrów, a optymalnie 1000 do 1200 milimetrów. Szerokość ta musi być zachowana przez całą długość ciągu, bez żadnych zwężeń wynikających z instalacji, elementów budowlanych czy tymczasowych składowisk.
Kolorystyka i oznakowanie – widoczność jako fundament skuteczności
Barierka stalowa, której nikt nie widzi lub która nie przyciąga uwagi, jest barierką nieskuteczną. Widoczność barierek w środowisku przemysłowym jest warunkiem koniecznym ich skuteczności ochronnej.
Standardowym kolorem barierek przemysłowych jest żółty – kolor ostrzeżenia i uwagi, który wyraźnie kontrastuje z szarą posadzką, stalowymi regałami i innymi elementami infrastruktury magazynowej. W miejscach wymagających szczególnej uwagi stosuje się pasy żółto-czarne lub czerwono-białe – wzory, które instynktownie przyciągają wzrok i sygnalizują strefę podwyższonego ryzyka.
Odblaskowe naklejki i taśmy naklejane na barierki znacząco poprawiają ich widoczność w warunkach słabego oświetlenia lub pracy nocnej. W magazynach i zakładach produkcyjnych pracujących w trybie wielozmianowym, gdzie oświetlenie ogólne jest ograniczone do minimum poza godzinami pracy, odblaskowe oznakowanie barierek może być czynnikiem decydującym o bezpieczeństwie.
Regularne sprawdzanie stanu oznakowania i jego odnawianie powinno być elementem harmonogramu konserwacji infrastruktury bezpieczeństwa. Wyblakłe, zabrudzone lub uszkodzone oznakowanie barierek traci swoją skuteczność ostrzegawczą i musi być regularnie odświeżane.
Montaż barierek – klucz do skutecznej ochrony
Najlepsza barierka stalowa nie spełni swojej roli, jeśli zostanie nieprawidłowo zamontowana. Kotwienie barierek do posadzki to operacja, która musi być wykonana zgodnie z projektem i z użyciem odpowiednich kotew dobranych do klasy betonu.
Odległość słupków od chronionego obiektu musi być zgodna z zaleceniami producenta barierki. Zbyt mała odległość prowadzi do sytuacji, w której barierka przy silnym uderzeniu może uderzyć w chroniony element zamiast go chronić. Zbyt duża odległość zmniejsza efektywność ochrony i utrudnia organizację ruchu.
Pionowość słupków i poziomość poprzecznic to parametry, które muszą być zachowane z dużą dokładnością. Krzywe barierki, poza aspektem estetycznym, mogą mieć gorszą odporność na uderzenia ze względu na niekorzystny kierunek przenoszenia sił. Stosowanie poziomnic podczas montażu i precyzyjne wyznaczanie osi barierki przed wierceniem otworów kotwiennych to standardowe wymogi prawidłowego montażu.
Przeglądy i utrzymanie systemu barierek
System barierek stalowych, podobnie jak każdy inny element infrastruktury bezpieczeństwa, wymaga regularnych przeglądów i bieżącego utrzymania. Barierki uszkodzone w wyniku kolizji, korodujące lub poluzowane w kotweniu muszą być niezwłocznie naprawiane lub wymieniane.
Harmonogram przeglądów powinien obejmować cotygodniowe wizualne kontrole stanu barierek przez przeszkolonych pracowników, miesięczne kontrole kompletności i stanu kotwienia, roczne przeglądy techniczne przez osobę uprawnioną.
System raportowania kolizji jest niezbędnym uzupełnieniem harmonogramu przeglądów. Każde uderzenie w barierki powinno być niezwłocznie zgłaszane do służb utrzymania ruchu, niezależnie od tego, czy widoczne są uszkodzenia zewnętrzne. Barierka po silnym uderzeniu może mieć naruszoną strukturę wewnętrzną i obniżone właściwości ochronne, mimo że z zewnątrz wygląda na nieuszkodzoną.
Normy i przepisy – wymagania formalne
Projektowanie i wdrażanie systemów barierek stalowych w obiektach przemysłowych i magazynowych odbywa się w ramach określonych przepisów i norm. Znajomość tych wymagań jest obowiązkiem każdego pracodawcy, który odpowiada za bezpieczeństwo pracowników.
Kodeks pracy i rozporządzenia wykonawcze dotyczące bezpieczeństwa i higieny pracy nakładają na pracodawców obowiązek zapewnienia bezpiecznych dróg komunikacyjnych, wydzielenia stref niebezpiecznych i ochrony pracowników przed zagrożeniami mechanicznymi. Barierki stalowe są jednym z podstawowych środków realizacji tych obowiązków.
Normy EN 13001 i EN ISO 13857 dotyczące bezpieczeństwa maszyn oraz normy serii EN 14122 dotyczące stałych środków dostępu do maszyn i urządzeń przemysłowych zawierają szczegółowe wymagania dla barierek i osłon stosowanych przy maszynach. Normy te muszą być uwzględniane przy projektowaniu barierek w strefach maszyn.
Podsumowanie
Barierki stalowe to niezbędny element infrastruktury bezpieczeństwa każdego obiektu przemysłowego i magazynowego. Ich zadaniem jest ochrona regałów, maszyn i ciągów komunikacyjnych przed skutkami niekontrolowanych kolizji i nieautoryzowanego dostępu. Skuteczność barierek zależy od prawidłowego doboru parametrów technicznych, właściwego montażu i systematycznego utrzymania. Inwestycja w dobrze zaprojektowany i prawidłowo wdrożony system barierek stalowych to inwestycja w bezpieczeństwo pracowników, ciągłość operacyjną i ochronę wartości infrastruktury – inwestycja, której wartość ujawnia się w pełni właśnie w momentach, gdy dochodzi do nieoczekiwanych zdarzeń na hali produkcyjnej czy w alejce magazynowej.
