Montaż regałów – moment, w którym decyduje się bezpieczeństwo na lata
Regały magazynowe, które będą codziennie dźwigać tony towarów i którymi będą operować pracownicy przez kilka, a często kilkanaście lub więcej lat, są montowane raz. Ten jeden raz decyduje o wszystkim – o nośności systemu, o geometrycznej precyzji instalacji, o prawidłowości kotwienia i o zgodności z projektem technicznym. Błędy popełnione podczas montażu mogą przez długi czas nie ujawniać się w sposób widoczny, ale stopniowo osłabiają system, by w końcu wywołać awarię, której nie dało się przewidzieć po zewnętrznych objawach.
Świadomość wagi procesu montażowego wśród osób zarządzających magazynami jest, niestety, niewystarczająca. Montaż regałów traktowany jest często jako prosta operacja fizyczna, do której wystarczy kilku robotników z kluczami i projekt poglądowy. Tymczasem jest to złożone przedsięwzięcie inżynieryjno-organizacyjne, wymagające kwalifikacji technicznych, znajomości norm, właściwego sprzętu i rygorystycznej kontroli jakości na każdym etapie.
Celem tego artykułu jest dostarczenie menedżerom magazynów, osobom odpowiedzialnym za BHP i firmom planującym instalację systemów regałowych kompleksowej wiedzy o procedurach i wymaganiach bezpiecznego montażu – od przygotowania placu robót przez kolejność operacji montażowych po odbiór techniczny i dokumentację. To wiedza, która pozwala na świadome zarządzanie projektem montażowym i skuteczną weryfikację pracy wykonawcy.
Wymagania formalne i prawne dotyczące montażu regałów
Montaż systemu regałowego w magazynie jest działaniem budowlanym i technicznym podlegającym określonym wymogom formalnym wynikającym z przepisów prawa. Znajomość tych wymogów jest podstawą do właściwego zarządzania projektem i do uniknięcia konsekwencji prawnych związanych z ich naruszeniem.
Norma PN-EN 15512 dotycząca stalowych systemów składowania statycznego jest podstawowym dokumentem normatywnym regulującym projektowanie systemów regałowych. Określa metody obliczania nośności, dopuszczalne odchyłki geometryczne elementów i wymagania dotyczące dokumentacji technicznej systemu. Każdy projekt instalacji regałowej musi być opracowany zgodnie z tą normą przez uprawnionego inżyniera.
Norma PN-EN 15635 dotycząca użytkowania i konserwacji stalowych systemów składowania reguluje wymagania eksploatacyjne systemu po jego instalacji, jednak jej wymagania mają implikacje dla procesu montażu. Norma nakłada na użytkownika obowiązek posiadania dokumentacji technicznej systemu, w tym projektu technicznego, kart obciążeń i protokołów odbioru. Dokumentacja ta musi być wytworzona podczas montażu i dostarczona użytkownikowi jako element odbiorowy.
Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy nakłada wymagania dotyczące bezpiecznych warunków prowadzenia prac montażowych – ochrony pracowników przed upadkami z wysokości, bezpiecznego prowadzenia prac przy użyciu dźwignic i podnośników oraz ochrony osób postronnych przed zagrożeniami ze strefy robót.
Prawo budowlane może mieć zastosowanie do montażu systemów regałowych w określonych okolicznościach – szczególnie gdy system jest integralną częścią budynku lub gdy jego montaż wiąże się z ingerencją w elementy nośne budynku. W takich przypadkach konieczne może być uzyskanie pozwolenia na budowę lub zgłoszenie robót budowlanych. Decyzję o konieczności formalności budowlanych powinien podjąć uprawniony projektant na podstawie analizy konkretnych warunków.
Przepisy dotyczące pracy na wysokości, zawarte w rozporządzeniu Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych, nakładają obowiązek stosowania odpowiednich środków ochrony zbiorowej i indywidualnej przy montażu elementów na wysokości powyżej jednego metra. Dla montażu regałów sięgających kilku lub kilkunastu metrów wymagania te mają kluczowe znaczenie.
Kwalifikacje ekip montażowych – kogo można dopuścić do montażu
Montaż systemu regałowego powinien być powierzony wykwalifikowanej ekipie posiadającej odpowiednią wiedzę techniczną, doświadczenie i niezbędne uprawnienia. Wybór wykonawcy wyłącznie na podstawie ceny, bez weryfikacji kwalifikacji, jest błędem, który inwestor może potem drogo zapłacić.
Lider ekipy montażowej powinien posiadać wiedzę techniczną z zakresu systemów regałowych – umiejętność czytania dokumentacji projektowej, znajomość norm technicznych regulujących montaż i odbiór, znajomość wymagań dotyczących kotwienia do betonu i doświadczenie w weryfikacji geometrii instalacji. Powinien też posiadać wiedzę z zakresu BHP specyficzną dla prac montażowych na wysokości.
Operatorzy sprzętu używanego podczas montażu – wózków widłowych, podnośników nożycowych lub masztowych – muszą posiadać odpowiednie uprawnienia do obsługi tych urządzeń, wydane przez właściwe instytucje. Uprawnienia do obsługi wózków widłowych wydawane przez UDT lub przez inne uprawniające instytucje, uprawnienia do obsługi żurawi przenośnych lub samojezdnych – wszystkie muszą być aktualne i odpowiadające rodzajowi używanego sprzętu.
Spawacze, jeśli montaż obejmuje prace spawalnicze – co zdarza się przy instalacji elementów niestandardowych lub przy kotweniu do elementów stalowych – muszą posiadać uprawnienia spawalnicze zgodne z wymaganiami stosowanej metody spawania.
Weryfikacja kwalifikacji wykonawcy powinna obejmować sprawdzenie referencji z poprzednich podobnych realizacji, weryfikację uprawnień kluczowych pracowników, sprawdzenie aktualności ubezpieczenia OC firmy wykonawczej i ocenę zasobów sprzętowych.
Przygotowanie placu montażowego – warunki konieczne przed rozpoczęciem prac
Przygotowanie placu montażowego jest etapem, którego jakość bezpośrednio wpływa na sprawność i bezpieczeństwo całego procesu montażu. Pomijanie lub skracanie tego etapu pod presją czasu jest jednym z najczęstszych błędów prowadzących do problemów podczas właściwego montażu.
Weryfikacja stanu i parametrów posadzki to absolutnie pierwszy krok w przygotowaniu placu montażowego. Posadzka musi spełniać wymagania projektu technicznego systemu regałowego w zakresie nośności i płaskości. Nośność posadzki, wyrażona w kilogramach na metr kwadratowy lub w megapaskalach, musi być wystarczająca dla obciążeń generowanych przez słupy regałowe. Płaskość posadzki musi spełniać wymagania normy EN 15620 dla planowanego systemu regałowego i sprzętu zasilającego – dla regałów wysokiego składowania obsługiwanych wózkami prowadzonymi tolerancje płaskości są bardzo rygorystyczne i mogą wynosić zaledwie kilka milimetrów odchylenia na odcinku dwóch metrów.
Jeśli posadzka nie spełnia wymagań, konieczne jest jej naprawienie lub wzmocnienie przed rozpoczęciem montażu regałów. Naprawy posadzki – szlifowanie nierówności, wypełnianie ubytków, wzmocnienie warstwy nośnej – muszą być ukończone i utwardzone przed wejściem ekipy montażowej. Montaż regałów na niespełniającej wymagań posadzce jest błędem, który może skutkować koniecznością późniejszego demontażu i ponownego montażu całego systemu.
Oznaczenie osi regałów na posadzce jest kolejnym ważnym elementem przygotowania. Przed rozpoczęciem montażu na posadzce powinny być wyznaczone geodezyjnie lub przy użyciu lasera osiowe linie poszczególnych rzędów regałów, z dokładnością do kilku milimetrów. Te linie są punktem odniesienia dla całego montażu i muszą uwzględniać lokalizację słupów budowlanych hali, przebiegi instalacji w posadzce i wszystkie inne elementy infrastruktury mogące wpływać na rozmieszczenie regałów.
Organizacja dostaw materiałów montażowych jest elementem przygotowania, który ma duże znaczenie dla sprawności montażu. Elementy regałowe – ramy, belki, akcesoria, kotwy – powinny być dostarczone na plac montażowy w odpowiedniej kolejności i ułożone w sposób umożliwiający sprawny dostęp do każdego rodzaju elementu bez przetasowywania całości. Ramy potrzebne jako pierwsze powinny być dostępne na wierzchu stosu lub w pierwszej kolejności do rozładunku.
Strefa bezpieczeństwa wokół obszaru montażu musi być wyznaczona i oznakowana przed rozpoczęciem prac. Taśmy ostrzegawcze, bariery, tablice informacyjne i oznakowanie podłogi wyraźnie określają granice strefy robót i informują osoby postronne o zakazie wstępu. W magazynach, gdzie montaż odbywa się równolegle z bieżącą działalnością operacyjną, wyznaczenie i egzekwowanie strefy bezpieczeństwa jest szczególnie krytyczne.
Kolejność operacji montażowych – dlaczego właściwa sekwencja jest kluczowa
Montaż regałów magazynowych musi być prowadzony w ściśle określonej kolejności operacji, wynikającej zarówno z wymagań technicznych, jak i z zasad bezpieczeństwa. Zmiana kolejności lub jej skracanie prowadzi do problemów jakościowych lub wypadków.
Pierwszą operacją montażową jest zawsze ustawienie i pionowanie pierwszej ramy nośnej. Rama ustawiana jest pionowo przy użyciu poziomicy precyzyjnej lub laserowej, z dokładnością nieprzekraczającą dopuszczalnych odchyłek normatywnych. Rama jest tymczasowo podpierana za pomocą lin, prętów lub specjalnych podpór montażowych, które utrzymują ją w pionie do czasu zamontowania sąsiedniej ramy i połączenia ich belkami.
Montaż tymczasowych podpór pionowych jest operacją, której absolutnie nie wolno pomijać. Rama stojąca samodzielnie bez podpór, przed połączeniem z następną ramą belkami, jest niestabilna w kierunku poprzecznym i może przewrócić się pod wpływem podmuchu wiatru, wibracji od sprzętu lub przypadkowego kontaktu. Wypadki spowodowane przewróceniem się niezabezpieczonych ram podczas montażu zdarzają się regularnie w Polsce i Europie i są powodem ciężkich obrażeń.
Połączenie dwóch sąsiednich ram belkami poprzecznymi tworzy stabilną, samonośną sekcję regałową. Dopiero po zamontowaniu kompletnej sekcji – dwóch ram i wszystkich belek – można zdjąć tymczasowe podpory i przejść do montażu kolejnej sekcji. Ta zasada musi być przestrzegana bezwzględnie przez cały czas montażu.
Kotwienie do posadzki może być realizowane albo przed montażem kolejnych sekcji, albo po zamontowaniu całego rzędu, w zależności od wymagań projektu technicznego i od stabilności systemu na danym etapie montażu. W każdym przypadku kotwienie każdej ramy musi być zakończone przed uruchomieniem systemu do eksploatacji. Nie jest dopuszczalne użytkowanie regałów, których kotwienie nie zostało zakończone.
Montaż akcesoriów – zabezpieczeń przeciwwypadnięciowych belek, siatek tylnych i bocznych, osłon narożnikowych – powinien być realizowany na bieżąco, po zamontowaniu każdej sekcji, a nie zbiorczo na końcu montażu całego systemu. Pozostawianie montażu akcesoriów na koniec często prowadzi do ich pominięcia lub niestarannego montażu.
Weryfikacja pionowości i poziomowania na każdym etapie montażu jest kluczową kontrolą jakości. Po zamontowaniu każdej sekcji brygadzista lub inspektor powinien zmierzyć pionowość słupów i poziomość belek, porównując wyniki z dopuszczalnymi wartościami normatywnymi. Błędy geometryczne wykryte na bieżąco są łatwe i tanie do korekty. Błędy odkryte przy odbiorze końcowym mogą wymagać demontażu i ponownego montażu całych rzędów.
Kotwienie do posadzki – operacja krytyczna dla bezpieczeństwa systemu
Kotwienie regałów do posadzki jest operacją technicznie najbardziej krytyczną w całym procesie montażu. Prawidłowo wykonane kotwienie przenosi obciążenia poziome od oddziaływania wózków widłowych, nierównomiernego obciążenia i sił sejsmicznych bez ryzyka wyrwania. Nieprawidłowe kotwienie jest jedną z najczęstszych przyczyn katastrof regałowych.
Dobór kotew musi być wykonany przez inżyniera konstruktora na podstawie obliczeń sił działających na kotwę, klasy betonu posadzki i wymaganego współczynnika bezpieczeństwa. Projekt kotwieniu powinien specyfikować typ kotwy, jej średnicę, długość zakotwienia, wymaganą siłę wyrywającą i minimalne odległości od krawędzi posadzki i od innych kotew.
Wiercenie otworów pod kotwy musi być wykonane dokładnie zgodnie z projektem – w wyznaczonych miejscach, pod kątem pionowym, na wymaganą głębokość i o wymaganej średnicy. Otwory wiercone pod kątem, o zbyt dużej lub zbyt małej średnicy albo o niewystarczającej głębokości mają dramatycznie niższe siły wyrywające niż otwory prawidłowe. Kontrola każdego otworu przed osadzeniem kotwy – pomiar głębokości sondą, weryfikacja średnicy i oczyszczenie otworu sprężonym powietrzem lub odkurzaczem – jest wymaganiem proceduralnym niezbędnym dla zapewnienia jakości kotwienia.
Osadzenie kotew mechanicznych polega na wbiciu lub wkręceniu kotwy do otworu i jej rozprężeniu przez dokręcenie nakrętki do wymaganego momentu. Wymagany moment dokręcenia podawany jest przez producenta kotwy i musi być przestrzegany z użyciem klucza dynamometrycznego. Zbyt mały moment niedostatecznie rozprężą kotwę, zbyt duży może spowodować pęknięcie betonu wokół kotwy. Klucz dynamometryczny nie jest opcjonalnym narzędziem – jest obowiązkowym wyposażeniem dla każdej ekipy montażowej.
Osadzenie kotew chemicznych polega na wprowadzeniu żywicy do wywierconego i oczyszczonego otworu, a następnie wkręceniu pręta kotwiącego do żywicy przed jej utwardzeniem. Czas utwardzania żywicy zależy od temperatury – producenci podają czas utwardzania dla różnych temperatur otoczenia i musi on być przestrzegany przed obciążeniem kotwy. Kotwa obciążona przed utwardzeniem żywicy może przesunąć się w otworze, tracąc siłę trzymającą.
Próby wyrywające są testami wykonywanymi na określonej próbie zamontowanych kotew, potwierdzającymi ich nośność. Normy techniczne i projekt kotwieniu określają wymaganą siłę próby i minimalny procent kotew, które muszą przejść test. Próby wykonywane są przy użyciu prasy hydraulicznej lub specjalistycznego urządzenia pomiarowego, a ich wyniki dokumentowane są w protokole, który staje się częścią dokumentacji powykonawczej.
Weryfikacja geometrii po montażu – pomiary i tolerancje
Po zakończeniu montażu systemu lub jego etapu konieczna jest systematyczna weryfikacja geometrii instalacji. Parametry geometryczne systemu regałowego muszą mieścić się w tolerancjach określonych przez normy – przekroczenie tych tolerancji jest nie tylko błędem jakościowym, ale też naruszeniem bezpieczeństwa, bo odbiegający od pionu słup lub pochylona belka zmniejszają nośność systemu.
Pionowość słupów ram mierzona jest poziomicą lub teodolitem. Norma EN 15512 określa dopuszczalne odchylenie słupa od pionu jako 1/500 wysokości słupa – dla słupa o wysokości 6000 milimetrów dopuszczalne odchylenie szczytu od pionu wynosi 12 milimetrów. Odchylenia większe wymagają korekty.
Poziomość belek mierzona jest przy użyciu poziomicy lub dalmierza laserowego. Belka musi być zamontowana poziomo w obu kierunkach – wzdłuż rzędu i prostopadle do rzędu. Odchylenia od poziomu przekraczające dopuszczalne wartości prowadzą do nierównomiernego podparcia palety i do przewrócenia ładunku.
Wzajemna równoległość par belek w sekcji musi być zachowana z tolerancją określoną przez producenta systemu. Belki nierównoległe w sekcji powodują, że paleta jest podparta nierównomiernie – jedną krawędzią na obu belkach, a drugą tylko na jednej. To nie tylko problem stabilności ładunku, ale też element prowadzący do koncentracji obciążeń i do przyspieszonego zużycia elementów systemu.
Odległość między rzędami regałów i szerokość alejek muszą być zgodne z projektem układu i z wymaganiami sprzętu zasilającego. Alejka węższa niż projektowana może uniemożliwiać bezpieczną obsługę wózkiem widłowym. Alejka szersza niż projektowana oznacza zmarnowaną przestrzeń magazynową i ewentualnie niezgodność z projektem ppoż.
Bezpieczeństwo ekipy montażowej – BHP podczas montażu
Bezpieczeństwo pracowników ekipy montażowej jest wymaganiem prawnym i etycznym, które musi być zapewnione przez cały czas trwania prac. Montaż regałów, szczególnie wysokich, jest pracą niebezpieczną – zagrożenia wynikają z pracy na wysokości, z operowania ciężkimi elementami stalowymi i z używania sprzętu mechanicznego.
Środki ochrony indywidualnej wymagane przy montażu regałów magazynowych obejmują hełm ochronny – bezwzględnie wymagany przy pracy w obszarze, gdzie mogą spaść elementy stalowe z wysokości, obuwie z metalowym noskiem i antypoślizgową podeszwą, rękawice chroniące przed przecięciami krawędziami elementów stalowych, okulary ochronne przy wierceniu otworów kotwiących i kamizelki odblaskowe przy pracy w pobliżu ruchu pojazdów.

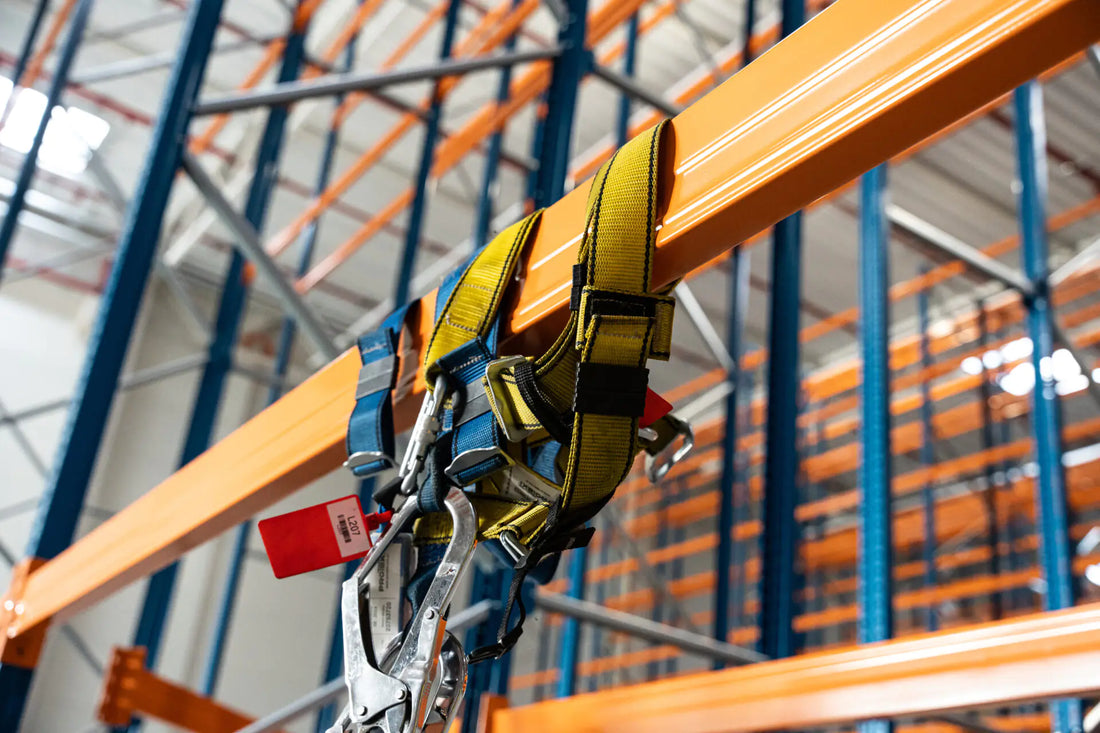

Uprząż bezpieczeństwa i linki asekuracyjne są wymagane przy pracy na wysokości powyżej dwóch metrów bez zabezpieczenia zbiorczego – rusztowania lub podestu roboczego z barierami. Przy montażu górnych elementów wysokich regałów operatorzy często pracują z podnośników nożycowych lub masztowych. Na tych urządzeniach pracownicy muszą mieć przymocowane linki asekuracyjne do punktów kotwiących przewidzianych przez producenta podnośnika.
Zakaz pracy pod zawieszonymi ładunkami to zasada BHP, która przy montażu regałów wymaga szczególnej uwagi. Gdy wózek widłowy lub podnośnik unosi ramę regałową w celu ustawienia jej w pozycji roboczej, pracownicy nie mogą przebywać pod lub w pobliżu uniesionego elementu. Strefa pod zawieszonym ładunkiem musi być wyznaczona i odgrodzona przed wejściem osób nieupoważnionych.
Komunikacja między operatorem sprzętu podnoszącego a naziemnymi pracownikami kierującymi ustawianiem elementu musi być jednoznaczna i oparta na ustalonym systemie sygnałów lub na łączności radiowej. Nieporozumienia w komunikacji podczas operacji podnoszenia i ustawiania ciężkich elementów są częstą przyczyną wypadków.
Regularne przerwy i kontrola stanu pracowników są ważnym elementem zarządzania bezpieczeństwem przy ciężkiej pracy fizycznej, jaką jest montaż regałów. Zmęczenie jest bezpośrednią przyczyną wypadków – pracownik zmęczony po kilku godzinach intensywnej pracy popełnia błędy, które wypoczęty pracownik by uniknął. Harmonogram pracy powinien uwzględniać przerwy i nie dopuszczać do nadmiernego zmęczenia.
Dokumentowanie przebiegu montażu – protokoły i raporty
Dokumentowanie przebiegu montażu jest wymaganiem zarówno formalnym, jak i praktycznym. Protokoły z poszczególnych etapów montażu tworzą ślad dokumentacyjny potwierdzający prawidłowość wykonanych prac i są podstawą do odbioru technicznego systemu.
Protokoły odbioru etapów montażu powinny być sporządzane po zakończeniu każdej sekcji lub bloku rzędów, dokumentując wyniki pomiarów geometrycznych, wyniki prób kotew i ocenę zgodności z projektem. Protokoły podpisuje brygadzista ekipy montażowej i ewentualnie inspektor nadzoru.
Zdjęcia dokumentacyjne wykonywane systematycznie podczas montażu są nieocenionym uzupełnieniem pisemnych protokołów. Zdjęcia wykonane przed zakryciem elementów – przed zasypaniem szczelin po kotwach, przed zakryciem połączeń okładziną – dokumentują stan, który po zakończeniu montażu nie jest możliwy do bezpośredniej weryfikacji. Zdjęcia wykonywane przy każdym etapie tworzą wizualną kronikę montażu, która może być kluczowa przy rozwiązywaniu sporów lub analizie ewentualnych problemów eksploatacyjnych.
Dziennik montażu prowadzony przez liderze ekipy notuje każdego dnia wykonane prace, użyte materiały, wykryte niezgodności i podjęte działania naprawcze. Dziennik jest dokumentem ciągłym, prowadzonym od pierwszego do ostatniego dnia montażu, i staje się podstawowym dokumentem historycznym instalacji.
Protokoły odbioru materiałów to dokumenty potwierdzające, że dostarczone elementy regałowe są zgodne z zamówieniem i z dokumentacją techniczną producenta. Każda dostawa powinna być skontrolowana pod kątem kompletności, zgodności z projektem i braku widocznych uszkodzeń. Elementy uszkodzone lub niezgodne powinny być odrzucone i zwrócone dostawcy, a fakt ten odnotowany w protokole.
Odbiór techniczny systemu – procedura i wymagania
Odbiór techniczny systemu regałowego po zakończeniu montażu jest formalnym potwierdzeniem, że instalacja jest zgodna z projektem, spełnia wymagania norm i jest bezpieczna do eksploatacji. Odbiór musi być przeprowadzony przez uprawnioną osobę przed dopuszczeniem systemu do użytku.
Zakres odbioru technicznego obejmuje przegląd całości zainstalowanego systemu z weryfikacją zgodności z projektem technicznym, pomiary wybranych parametrów geometrycznych z porównaniem z wartościami dopuszczalnymi, kontrolę kompletności wszystkich elementów składowych systemu w tym zabezpieczeń przeciwwypadnięciowych belek, osłon narożnikowych i oznakowań, weryfikację dokumentacji powykonawczej i jej zgodności z wykonanymi pracami oraz ocenę stanu posadzki w miejscach kotwienia.
Osoby uprawnione do przeprowadzenia odbioru technicznego systemu regałowego to inspektorzy posiadający wiedzę techniczną z zakresu norm EN 15512 i EN 15635, doświadczenie w ocenie systemów regałowych i umiejętność interpretacji dokumentacji technicznej. W Polsce nie istnieje formalny system certyfikacji inspektorów systemów regałowych analogiczny do niektórych krajów zachodnich, jednak praktyką jest zlecanie odbioru technicznego przez niezależnych ekspertów lub przez autoryzowane serwisy producentów systemów regałowych.
Protokół odbioru technicznego jest dokumentem formalizującym wynik odbioru. Zawiera opis zainstalowanego systemu, wyniki wykonanych kontroli i pomiarów, wykaz ewentualnych stwierdzonych niezgodności z zaleceniami dotyczącymi ich usunięcia oraz stwierdzenie o dopuszczeniu lub niedopuszczeniu systemu do eksploatacji. Protokół jest podpisywany przez inspektora i przez odpowiedzialnego przedstawiciela użytkownika i staje się podstawowym dokumentem systemu.
Niezgodności stwierdzone podczas odbioru technicznego – błędy geometryczne, niekompletne akcesoria, nieprawidłowości w kotwieniu – muszą być usunięte przez wykonawcę przed ponownym odbiorem. System nie może być dopuszczony do eksploatacji do czasu usunięcia wszystkich niezgodności kategorii krytycznej.
Dokumentacja powykonawcza – co musi zawierać kompletny pakiet
Dokumentacja powykonawcza systemu regałowego jest pakietem dokumentów przekazywanym użytkownikowi po zakończeniu montażu i odbiorze. Jest to dokument żyjący, który towarzyszyć będzie systemowi przez cały okres jego eksploatacji i który będzie niezbędny przy każdym przeglądzie, modyfikacji lub zdarzeniu wypadkowym.
Projekt techniczny systemu jako zainstalowanego, uwzględniający wszystkie modyfikacje wprowadzone podczas montażu, jest podstawowym dokumentem technicznym systemu. Projekt musi odzwierciedlać faktyczny stan zainstalowanego systemu, a nie pierwotny projekt przed ewentualnymi zmianami podczas realizacji.
Karty obciążeń dla każdego rzędu i poziomu składowania informują operatorów magazynu o dopuszczalnych obciążeniach i muszą być umieszczone w widocznym miejscu przy każdym rzędzie regałów. Karty obciążeń muszą być zgodne z rzeczywiście zainstalowaną konfiguracją i z obliczeniami nośności przeprowadzonymi dla faktycznych warunków instalacji.
Certyfikaty materiałowe stali potwierdzają, że elementy systemu zostały wyprodukowane ze stali o wymaganych właściwościach mechanicznych. Bez tych certyfikatów nie można potwierdzić, że nośność systemu jest zgodna z deklarowanymi wartościami.
Protokoły prób kotwenia z wynikami prób wyrywających potwierdzają prawidłowość wykonanego kotwienia. Te protokoły są dokumentami bezpieczeństwa o kluczowym znaczeniu i muszą być archiwizowane przez cały okres eksploatacji systemu.
Instrukcja eksploatacji i konserwacji dostarczona przez producenta systemu lub opracowana przez projektanta zawiera zasady bezpiecznego użytkowania, harmonogram przeglądów i procedury postępowania przy stwierdzeniu uszkodzeń. Instrukcja musi być dostępna dla personelu odpowiedzialnego za utrzymanie systemu.
Szkolenie pracowników magazynu – etap kończący proces montażu
Ostatnim etapem procesu montażu jest szkolenie pracowników magazynu, którzy będą eksploatować nowy system regałowy. Szkolenie to jest obowiązkiem wynikającym z przepisów BHP i ma bezpośrednie przełożenie na bezpieczeństwo codziennej eksploatacji.
Szkolenie powinno obejmować przekazanie wiedzy o zasadach bezpiecznej pracy przy regałach – dopuszczalne obciążenia, zakaz modyfikacji systemu bez zgody odpowiedzialnych osób, obowiązek zgłaszania uszkodzeń, zasady postępowania po kolizji wózka z regałem. Pracownicy powinni też znać lokalizację kart obciążeń i umieć je interpretować.
Szkolenie operatorów wózków widłowych powinno uwzględniać specyfikę systemu – minimalny prześwit miedzy ładunkiem a belkami regałowymi, zasady bezpiecznego odkładania i pobierania palet, zachowanie odpowiedniej prędkości w alejkach i zasady meldowania o incydentach kolizyjnych.
Wyznaczenie osoby odpowiedzialnej za utrzymanie systemu regałowego – znającej wymagania normatywne, mogącej zlecić przeglądy techniczne i uprawnionej do podejmowania decyzji o wyłączeniu uszkodzonych elementów z eksploatacji – jest elementem organizacyjnym, który musi być dokonany przed uruchomieniem systemu.
Podsumowanie
Bezpieczny montaż regałów magazynowych to złożony proces, który zaczyna się na długo przed pierwszym uniesieniem ramy i kończy się dopiero po przeprowadzeniu odbioru technicznego, wręczeniu kompletnej dokumentacji i przeszkoleniu pracowników. Każdy etap tego procesu ma swoje wymagania techniczne, formalne i bezpieczeństwa, których spełnienie jest warunkiem koniecznym bezpiecznej eksploatacji systemu przez lata. Inwestorzy i menedżerowie magazynów, którzy rozumieją te wymagania i egzekwują ich spełnienie od wykonawców, chronią nie tylko bezpieczeństwo swoich pracowników, ale też swoją odpowiedzialność prawną i ciągłość operacyjną swojego biznesu.
