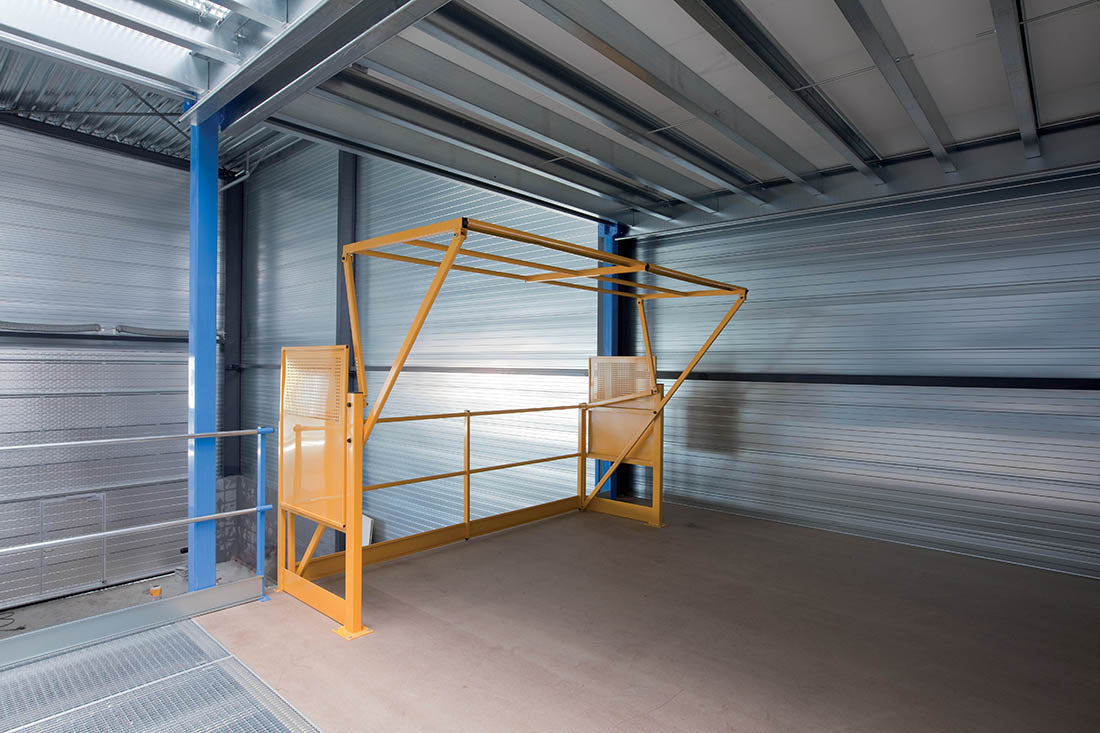

Bramki zabezpieczające do antresoli – bezpieczeństwo pracy na wysokości

Wprowadzenie – bramki zabezpieczające jako krytyczny element systemu ochrony przed upadkiem

Antresole przemysłowe i magazynowe stwarzają specyficzne zagrożenie, które odróżnia je od innych konstrukcji podwyższonych w środowisku pracy – są miejscem intensywnej pracy operacyjnej, gdzie pracownicy i urządzenia transportowe działają w bezpośrednim sąsiedztwie otwartych krawędzi na znacznej wysokości. Zagrożenie upadkiem z antresoli jest jednym z najpoważniejszych zagrożeń w środowisku magazynowym i przemysłowym, a statystyki Państwowej Inspekcji Pracy jednoznacznie wskazują że upadki z wysokości należą do najczęstszych przyczyn ciężkich i śmiertelnych wypadków przy pracy w Polsce.

Bramki zabezpieczające do antresoli są elementem systemu ochrony zbiorowej przed upadkiem z wysokości, który w hierarchii środków ochrony pracy ma pierwszeństwo przed środkami ochrony indywidualnej. Prawidłowo zaprojektowana i zainstalowana bramka zabezpieczająca jest fizyczną barierą uniemożliwiającą przypadkowe wejście w strefę niebezpieczną przy krawędzi antresoli, jednocześnie zapewniając kontrolowany i bezpieczny dostęp do strefy załadunku i rozładunku.

Stosowanie bramek zabezpieczających do antresoli nie jest wyłącznie kwestią dobrego obyczaju czy dbałości o bezpieczeństwo pracowników – jest obowiązkiem prawnym wynikającym z przepisów BHP, norm europejskich i przepisów budowlanych dotyczących zabezpieczeń na wysokości. Nieprzestrzeganie tych wymagań naraża pracodawcę na odpowiedzialność karną i cywilną w przypadku wypadku oraz na kary administracyjne podczas kontroli Państwowej Inspekcji Pracy.

Typy bramek zabezpieczających stosowanych przy antresolach

Bramki wahadłowe – proste i niezawodne

Bramki wahadłowe są najprostszym i najczęściej stosowanym typem zabezpieczenia przy krawędziach antresoli przeznaczonych do obsługi pieszej lub do ręcznego załadunku drobnicą. Bramka wahadłowa działa na zasadzie skrzydła obrotowego zawiaszonego na słupku balustrady lub na dedykowanych słupkach nośnych, zamykanego przez sprężynę powrotną lub przez grawitacyjne samodomykanie.

Kluczową zaletą bramki wahadłowej jest automatyczne zamknięcie po przejściu pracownika – sprężyna powrotna lub ciężarek grawitacyjny zapewniają że bramka nigdy nie pozostanie otwarta bez aktywnego podtrzymywania przez użytkownika. Ta właściwość eliminuje jeden z najczęstszych błędów ludzkich przy pracy na wysokości – pozostawienie otwartego przejścia przy krawędzi bez możliwości natychmiastowego zamknięcia.

Bramki wahadłowe produkowane są w wersjach jednostronnych otwierających się w jednym kierunku i dwustronnych otwierających się w obie strony. Przy wejściach na antresole dostępnych zarówno od strony schodów jak i od strony platformy antresoli stosuje się zazwyczaj bramki dwustronne, pozwalające na wejście i wyjście przez tę samą bramkę bez konieczności obchodzenia.

Nośność i wymiary bramki wahadłowej muszą odpowiadać wymaganiom wynikającym z obciążeń eksploatacyjnych. Bramki stosowane przy strefach załadunku i rozładunku, gdzie mogą być narażone na przypadkowe uderzenia ładunkiem lub wózkiem platformowym, wymagają wyższej odporności mechanicznej niż bramki przy przejściach wyłącznie pieszych.

Bramki przesuwne – optymalne przy ograniczonej przestrzeni

Bramki przesuwne są rozwiązaniem optymalnym w sytuacjach, gdy przestrzeń na antresoli jest ograniczona i nie pozwala na swobodne otwieranie skrzydła bramki wahadłowej. Zamiast obracającego się skrzydła, bramka przesuwna przemieszcza się równolegle do balustrady po prowadnicy górnej lub dolnej, nie zajmując dodatkowej przestrzeni przy otwieraniu.

Zastosowanie bramek przesuwnych jest szczególnie uzasadnione przy antresolach o wąskich alejkach, przy krawędziach obsługiwanych przez wózki platformowe lub tam gdzie instalacja bramki wahadłowej kolidowałaby z rozmieszczeniem regałów lub innego wyposażenia. Bramki przesuwne wymagają prowadnic i mechanizmów prowadzących o wyższej precyzji niż prostsze bramki wahadłowe, co przekłada się na wyższy koszt zakupu i instalacji, ale zapewnia estetyczne i funkcjonalne rozwiązanie w wymagających geometrycznie lokalizacjach.

Mechanizm samodomykania bramek przesuwnych może być realizowany przez sprężynę zwrotną lub przez elektryczny siłownik powrotny. W instalacjach automatycznych, gdzie bramka jest sprzężona z systemem sterowania platformy podnośnikowej lub windy towarowej, siłownik elektryczny umożliwia automatyczne otwieranie i zamykanie bramki synchronicznie z cyklem pracy urządzenia transportowego.

Bramki bezpieczeństwa z blokadą mechaniczną lub elektromagnetyczną

Bramki bezpieczeństwa wyposażone w blokady mechaniczne lub elektromagnetyczne są stosowane w strefach załadunku i rozładunku obsługiwanych przez platformy podnośnikowe i windy towarowe, gdzie przepisy wymagają aby bramka przy krawędzi antresoli była zablokowana w pozycji zamkniętej zawsze gdy platforma lub kabina windy nie jest w pozycji załadunkowej przy poziomie antresoli.

Blokada mechaniczna działa na zasadzie ryglowania bramki przez element mechaniczny sprzężony z pozycją platformy podnośnikowej. Gdy platforma jest poza poziomem antresoli, rygiel automatycznie blokuje bramkę uniemożliwiając jej otwarcie. Gdy platforma dojedzie do pozycji załadunkowej i zrówna się z podłogą antresoli, rygiel zwalnia się pozwalając na otwarcie bramki. Mechaniczne systemy blokad są niezawodne i odporne na awarie zasilania elektrycznego, ponieważ działają bez jakiegokolwiek zasilania zewnętrznego.

Blokada elektromagnetyczna działa przez elektromagnes trzymający bramkę w pozycji zamkniętej pod napięciem, który zwalnia się po otrzymaniu sygnału z czujnika pozycji platformy. System elektromagnetyczny jest bardziej elastyczny w integracji z systemami automatyki i pozwala na łatwiejsze monitorowanie stanu bramki przez system zarządzania, ale wymaga ciągłego zasilania elektrycznego i jest wrażliwy na awarie zasilania.

Bramki rolowane – pełna szczelność przy załadunku paletowym

Bramki rolowane, działające na zasadzie żaluzji zwijającej się ku górze przy otwieraniu, są stosowane przy krawędziach antresoli przeznaczonych do obsługi paletowej wózkami widłowymi lub reach truck. Pełna pionowa ochrona otworu załadunkowego w pozycji zamkniętej, możliwość otwarcia na pełną szerokość i wysokość niezbędną do wjazdu wózka z paletą i automatyczne zamknięcie po zakończeniu operacji załadunku czynią bramki rolowane optymalnym rozwiązaniem przy intensywnie eksploatowanych otworach załadunkowych dla wózków.

Prowadzenie kurtyny rolowanej w bocznych prowadnicach zapewnia precyzyjne uszczelnienie boczne, eliminując szpary przy krawędziach, przez które mógłby wypaść człowiek lub niewielki ładunek. Dolna krawędź zrolowanej kurtyny w pozycji zamkniętej musi sięgać do poziomu podłogi antresoli lub być opuszczona na stopień dolny tak, aby nie pozostawiała przerwy stanowiącej zagrożenie.

Wymagania prawne i normowe dotyczące bramek zabezpieczających

Przepisy BHP i wymagania Kodeksu Pracy

Obowiązek stosowania zabezpieczeń przy krawędziach antresoli wynika bezpośrednio z przepisów rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Przepisy te nakładają na pracodawcę obowiązek zabezpieczenia wszystkich krawędzi powierzchni roboczych na wysokości powyżej 1 m przez balustrady lub inne równoważne środki ochrony zbiorowej. Otwory w balustradach przeznaczone do załadunku i rozładunku muszą być wyposażone w zamykane bramki lub inne zabezpieczenia aktywowane automatycznie.

Przepisy precyzują minimalne parametry balustrady i bramek, których spełnienie jest warunkiem koniecznym dopuszczenia antresoli do użytkowania. Minimalna wysokość balustrady wynosi 1100 mm od poziomu podłogi antresoli. Wypełnienie między poręczą a podłogą musi uniemożliwiać przejście lub wypadnięcie osoby – realizowane przez poręcz pośrednią na wysokości 500–600 mm lub przez pełne wypełnienie siatką lub płytą. Krawężnik ochronny przy podłodze o wysokości minimum 150 mm zapobiega ześlizgnięciu się przedmiotów przez krawędź.

Bramka przy otworze załadunkowym musi spełniać te same wymagania wysokościowe co balustrada i musi być wyposażona w mechanizm uniemożliwiający pozostawienie jej w pozycji otwartej bez aktywnego podtrzymywania lub blokowania przez użytkownika.

Norma EN ISO 14122 i jej wymagania dla elementów dostępu

Norma EN ISO 14122 dotycząca stałych środków dostępu do maszyn i urządzeń zawiera szczegółowe wymagania dotyczące bramek zabezpieczających stosowanych przy platformach, podestach i antresolach przemysłowych. Norma definiuje wymagania dotyczące wytrzymałości na obciążenia poziome i pionowe, parametry mechanizmów samozamykających, wymagania dotyczące blokad przy strefach obsługi urządzeń transportowych i kryteria oceny zgodności.

Wymagania nośnościowe normy EN ISO 14122 dla elementów balustrady i bramek to minimalne obciążenie poziome 500 N przyłożone do poręczy lub do dowolnego punktu bramki. Bramki stosowane przy strefach załadunku muszą wytrzymywać obciążenia dynamiczne wynikające z przypadkowych uderzeń ładunkiem lub urządzeniem transportowym bez trwałych odkształceń i bez utraty funkcji zabezpieczającej.

Wymagania Dozoru Technicznego przy windach i platformach podnośnikowych

Antresole wyposażone w windy towarowe lub platformy podnośnikowe podlegające nadzorowi Urzędu Dozoru Technicznego mają szczególne wymagania dotyczące bramek przy otworach załadunkowych na każdym poziomie obsługiwanym przez urządzenie. Przepisy UDT, wynikające z rozporządzenia o warunkach technicznych dozoru technicznego, precyzują wymagania dotyczące blokady bramki z pozycją urządzenia transportowego, minimalnych wymiarów otworu załadunkowego, odporności bramki na obciążenia wynikające z obsługi oraz dokumentacji technicznej bramki jako elementu instalacji podlegającej dozorowi.

Odbiór techniczny antresoli z windą lub platformą podnośnikową przez inspektora UDT obejmuje weryfikację prawidłowości działania bramek bezpieczeństwa jako elementu krytycznego całej instalacji. Bramka niespełniająca wymagań lub nieprawidłowo sprzężona z systemem blokad urządzenia transportowego jest podstawą do odmowy wydania dopuszczenia do eksploatacji instalacji.

Zasady prawidłowego doboru i montażu bramek

Analiza zagrożeń jako punkt wyjścia doboru

Dobór bramki zabezpieczającej do konkretnej lokalizacji przy antresoli musi być poprzedzony analizą zagrożeń uwzględniającą charakter operacji prowadzonych przy danym otworze, stosowane urządzenia transportowe i ich gabaryty, intensywność ruchu przez dany otwór i wymagania dotyczące szybkości dostępu. Analiza ta determinuje wymagania dotyczące rodzaju bramki, jej wymiarów, klasy wytrzymałości i systemu blokowania.

Otwory załadunkowe obsługiwane przez wózki widłowe wymagają bramek o wymiarach i odporności dostosowanych do gabarytów wózka z paletą, z systemem blokady mechanicznej lub elektromagnetycznej sprzężonym z platformą podnośnikową. Przejścia piesze wymagają bramek dostosowanych do ruchu pieszego z mechanizmem samodomykania. Otwory przy klatkach schodowych ewakuacyjnych wymagają bramek zgodnych z przepisami przeciwpożarowymi, które przy alarmie pożarowym powinny automatycznie odblokować się i pozwolić na ewakuację.

Montaż bramek – wymagania techniczne i błędy krytyczne

Montaż bramki zabezpieczającej musi zapewniać jej trwałe i sztywne połączenie z konstrukcją balustrady lub z dedykowanymi słupkami nośnymi, zdolne do przeniesienia obciążeń określonych przez normę bez trwałych odkształceń. Mocowanie bramki wyłącznie do elementów niekonstrukcyjnych lub do elementów o niewystarczającej sztywności jest błędem prowadzącym do nieskuteczności zabezpieczenia przy obciążeniu.

Zawiasy i mechanizmy prowadzące bramki muszą być dobrane do warunków eksploatacyjnych – częstości użycia, możliwości kontaktu z wodą i środkami czyszczącymi, temperatury otoczenia przy stosowaniu w chłodniach i mroźniach. Zawiasy ocynkowane lub ze stali nierdzewnej są konieczne w środowiskach wilgotnych lub agresywnych chemicznie. Zawiasy standardowe stalowe lakierowane ulegają szybkiej korozji i zatarciu w tych warunkach, co prowadzi do utrudnionego działania bramki i w końcu do jej unieruchomienia w pozycji otwartej.

Regulacja mechanizmu samodomykania jest kluczowym elementem montażu, który musi być starannie wykonany i regularnie weryfikowany w ramach przeglądów eksploatacyjnych. Sprężyna powrotna zbyt silna utrudnia otwieranie bramki i może prowadzić do wypadków przy próbach wymuszenia przejścia. Sprężyna zbyt słaba nie zapewnia niezawodnego zamknięcia bramki, szczególnie przy otwieraniu pod kątem mniejszym niż pełne otwarcie.

Konserwacja i przeglądy bramek bezpieczeństwa

Regularność przeglądów jako wymóg bezpieczeństwa

Bramki zabezpieczające jako elementy krytyczne systemu ochrony zbiorowej przed upadkiem z wysokości wymagają regularnych przeglądów technicznych weryfikujących ich stan techniczny i prawidłowość działania. Przeglądy te powinny być prowadzone na trzech poziomach analogicznych do przeglądów instalacji regałowych – codziennej kontroli wizualnej przez pracowników, regularnych inspekcji wewnętrznych przez wyznaczoną osobę i corocznych inspekcji eksperckich.

Codzienna kontrola wizualna obejmuje sprawdzenie czy bramka jest kompletna i nieuszkodzona, czy mechanizm samodomykania działa prawidłowo i czy bramka zamyka się bez potrzeby ręcznego domykania. Pracownicy wykonujący tę kontrolę muszą być przeszkoleni w zakresie tego, czego szukać i jak zgłaszać stwierdzone nieprawidłowości.

Regularna inspekcja wewnętrzna co miesiąc lub co kwartał obejmuje dokręcenie połączeń śrubowych, weryfikację stanu zawiasów i mechanizmów prowadzących, sprawdzenie regulacji sprężyny powrotnej i kontrolę stanu powłok antykorozyjnych. Przy bramkach z blokadą elektromechaniczną inspekcja musi obejmować weryfikację prawidłowości działania systemu blokady w warunkach normalnych i przy symulowanej awarii zasilania.

Dokumentacja przeglądów i rejestr napraw

Dokumentacja przeglądów bramek bezpieczeństwa musi być prowadzona i przechowywana jako element dokumentacji technicznej antresoli. Protokoły przeglądów z odnotowanymi stwierdzeniami i podjętymi działaniami naprawczymi są dowodem staranności pracodawcy w utrzymaniu środków ochrony zbiorowej w stanie sprawności i mogą mieć kluczowe znaczenie prawne w przypadku wypadku lub kontroli.

Każda naprawa lub wymiana elementu bramki musi być odnotowana w rejestrze napraw z podaniem daty, opisu wymienionych elementów i imienia osoby przeprowadzającej naprawę. Stosowanie oryginalnych części zamiennych od producenta bramki jest wymogiem zapewniającym zachowanie parametrów technicznych i certyfikacji bezpieczeństwa po naprawie.

Integracja bramek z całościowym systemem bezpieczeństwa antresoli

Bramki jako element systemu, a nie izolowane urządzenie

Bramki zabezpieczające spełniają swoją funkcję ochronną wyłącznie jako element kompleksowego systemu bezpieczeństwa antresoli, obejmującego balustrady przy wszystkich krawędziach, odpowiednie oświetlenie strefy roboczej, prawidłowe oznakowanie i sygnalizację zagrożeń, szkolenia pracowników i procedury bezpiecznej pracy. Najlepsza technicznie bramka nie zapewni wymaganego poziomu bezpieczeństwa jeśli balustrada przyległa do bramki jest uszkodzona, jeśli oświetlenie krawędzi antresoli jest niewystarczające lub jeśli pracownicy nie przestrzegają zasad bezpiecznej pracy na wysokości.

Kultura bezpieczeństwa w zakładzie, w której pracownicy rozumieją zagrożenia związane z pracą na wysokości i aktywnie stosują środki ochrony, jest uzupełnieniem zabezpieczeń technicznych, bez którego nawet najlepsza infrastruktura nie zapewni pełnej ochrony. Regularne szkolenia BHP dotyczące pracy na antresolach, omówienia incydentów i prawie-wypadków oraz systematyczne przeglądy stanu zabezpieczeń z udziałem pracowników budują tę kulturę przez długi czas konsekwentnych działań.

Ewakuacja i działanie bramek w sytuacjach awaryjnych

Projekt systemu bramek musi uwzględniać wymagania ewakuacyjne – w przypadku alarmu pożarowego lub innej sytuacji awaryjnej pracownicy muszą mieć możliwość szybkiej ewakuacji z antresoli bez przeszkód wynikających z systemu bramek. Bramki przy drogach ewakuacyjnych muszą otwierać się w kierunku drogi ucieczki i nie mogą być wyposażone w blokady uniemożliwiające ewakuację przy alarmy.

Bramki z blokadą elektromagnetyczną przy otworach załadunkowych podlegają obowiązkowi automatycznego odblokowania przy zaniku zasilania lub przy sygnale z systemu sygnalizacji pożarowej, co jest warunkiem dopuszczenia instalacji do użytkowania przez rzeczoznawcę ppoż. Projekt elektryczny i automatyczny systemu blokad musi uwzględniać ten wymóg jako priorytetowy, nadrzędny wobec funkcji blokowania normalnej eksploatacji.

Podsumowanie

Bramki zabezpieczające do antresoli są krytycznym elementem systemu ochrony pracowników przed upadkiem z wysokości, którego prawidłowe zaprojektowanie, dobranie do warunków eksploatacyjnych, montaż i utrzymanie są obowiązkiem prawnym i moralnym każdego pracodawcy prowadzącego działalność na antresolach przemysłowych i magazynowych. Różnorodność dostępnych typów bramek – wahadłowych, przesuwnych, z blokadą mechaniczną lub elektromagnetyczną, rolowanych – pozwala na dobór optymalnego rozwiązania do każdej konfiguracji antresoli i każdego charakteru operacji. Regularne przeglądy, dokumentowanie stanu i szybka reakcja na stwierdzone nieprawidłowości są elementami systemu zarządzania bezpieczeństwem, których zaniedbanie zamienia zabezpieczenie techniczne w fałszywe poczucie bezpieczeństwa. Inwestycja w profesjonalne bramki zabezpieczające i ich właściwe utrzymanie to inwestycja w życie i zdrowie pracowników, której wartości nie można przecenić.
