Dobór ramion wspornikowych - jak dopasować do typu ładunku?

Regały wspornikowe to specjalistyczne systemy składowania, których efektywność w znacznej mierze zależy od właściwego doboru ramion wspornikowych. Każdy rodzaj ładunku - od profili stalowych po płyty drewniane - wymaga indywidualnego podejścia do projektowania systemu podpierania. Błędny dobór ramion może prowadzić nie tylko do uszkodzenia towaru, ale również do poważnych zagrożeń bezpieczeństwa i znacznych strat finansowych. Statystyki branżowe wskazują, że prawidłowo zaprojektowane ramiona wspornikowe mogą zwiększyć pojemność składowania nawet o 40% przy jednoczesnym zachowaniu pełnego bezpieczeństwa operacyjnego.

Fundamenty projektowania ramion wspornikowych

Projektowanie ramion wspornikowych to złożony proces inżynierski, który musi uwzględniać nie tylko statyczne obciążenia składowanych materiałów, ale również dynamiczne oddziaływania wynikające z operacji załadunku i rozładunku. Nowoczesne podejście do projektowania wykorzystuje zaawansowane analizy wytrzymałościowe i symulacje komputerowe, które pozwalają na optymalizację konstrukcji dla konkretnych zastosowań.

Podstawowym parametrem determinującym konstrukcję ramienia jest stosunek między długością ramienia a jego nośnością. Zależność ta nie jest liniowa - każdy dodatkowy centymetr długości ramienia znacząco zwiększa momenty zginające działające na konstrukcję. W praktyce oznacza to, że ramię o długości 1500 mm może mieć dwukrotnie mniejszą nośność niż ramię o długości 1000 mm wykonane z tego samego materiału.

Współczynnik bezpieczeństwa w projektowaniu ramion wspornikowych powinien wynosić minimum 2,5 dla zastosowań standardowych, a w przypadku ładunków o wysokiej wartości lub szczególnym znaczeniu strategicznym może być zwiększony do 3,0-4,0. Taki margines bezpieczeństwa uwzględnia nie tylko obciążenia statyczne, ale również nieprzewidziane przeciążenia dynamiczne, degradację materiału w czasie oraz możliwe błędy operatorów.

Specyfika doboru dla różnych kategorii ładunków

Profile stalowe - wyzwania długich i ciężkich elementów

Składowanie profili stalowych stawia przed projektantami szczególne wyzwania związane z kombinacją dużej masy i znacznej długości składanych elementów. Profile IPE, HEB, czy kątowniki mogą ważyć od kilkudziesięciu kilogramów do kilku ton przy długościach przekraczających 12 metrów. Takie parametry wymagają zastosowania wielopunktowego systemu podpierania z precyzyjnie rozmieszczonymi ramionami.

Dla profili o długości do 6 metrów wystarcza zazwyczaj dwupunktowe podparcie z ramionami rozmieszczonymi w odległości 1/4 długości profilu od jego końców. W przypadku dłuższych elementów konieczne jest wprowadzenie dodatkowych punktów podparcia, przy czym maksymalna odległość między ramionami nie powinna przekraczać 2,5-3,0 metrów.

Powierzchnia ramion musi być odpowiednio przygotowana do kontaktu z metalem. Specjalne nakładki z poliuretanu lub gumy technicznej zapobiegają uszkodzeniom powierzchni profili i jednocześnie zwiększają tarcie, eliminując ryzyko przesuwania się materiału. Grubość takich nakładek powinna wynosić 10-15 mm dla profili lekkich i do 25 mm dla ciężkich elementów konstrukcyjnych.

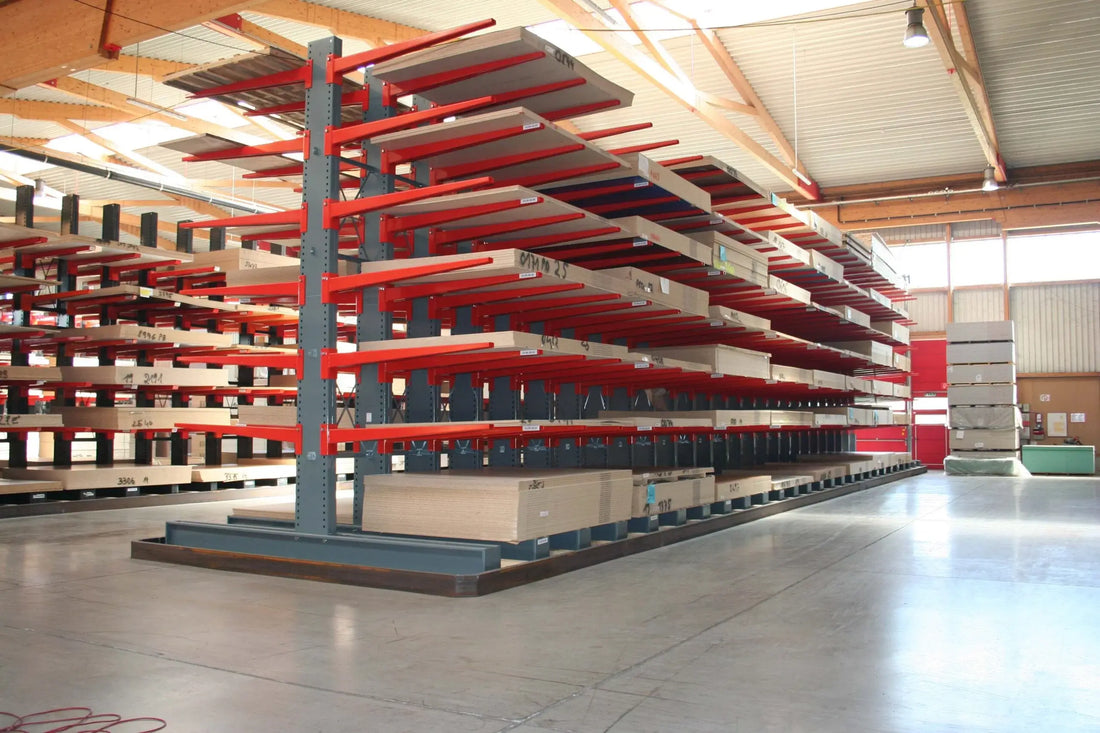

Płyty i panele - precyzja podparcia powierzchniowego

Składowanie płyt drewnopochodnych, metalowych czy kompozytowych wymaga zupełnie innego podejścia niż profile stalowe. Głównym wyzwaniem jest zapewnienie równomiernego podparcia na całej powierzchni płyty, aby uniknąć lokalnych koncentracji naprężeń prowadzących do pęknięć czy deformacji.

Ramiona dla płyt muszą mieć znacznie większą powierzchnię kontaktu - typowo 80-120 mm szerokości w porównaniu do 40-60 mm dla profili stalowych. Dodatkowo, powierzchnia ramion powinna być wyłożona materiałem o odpowiedniej twardości - zbyt twarda powierzchnia może pozostawiać ślady na delikatnych materiałach, podczas gdy zbyt miękka może prowadzić do nadmiernego ugięcia.

Kąt nachylenia ramion dla płyt jest krytycznym parametrem. Standardowe nachylenie 2-3 stopnie w kierunku słupa zapobiega samoistnym przesuwaniu się materiału, ale dla niektórych rodzajów płyt może być konieczne zwiększenie tego kąta do 4-5 stopni. Należy jednak pamiętać, że zbyt duże nachylenie może utrudniać operacje załadunku i prowadzić do uszkodzeń materiału podczas jego przesuwania.

Ładunki paletowe - uniwersalność w różnorodności

Chociaż regały wspornikowe nie są typowym wyborem dla ładunków paletowych, w niektórych zastosowaniach stanowią optymalne rozwiązanie. Szczególnie dotyczy to składowania długich materiałów na paletach, produktów o nietypowych wymiarach czy w przypadkach gdzie wymagany jest dostęp do ładunku z jednej strony.

Ramiona dla palet muszą być dostosowane do standardowych wymiarów palet europejskich (1200x800 mm) lub amerykańskich (1200x1000 mm). Długość ramienia powinna zapewniać bezpieczne podparcie całej głębokości palety plus dodatkowy margines 100-150 mm. Dla palet europejskich oznacza to minimalne ramiona o długości 950-1000 mm.

Specjalne ograniczniki na końcach ramion zapobiegają zsunięciu się palet podczas operacji wózkami widłowymi. Mogą to być stałe elementy spawane do ramienia lub demontowalne systemy umożliwiające elastyczne dostosowanie do różnych rozmiarów palet.

Zaawansowane rozwiązania konstrukcyjne

Ramiona teleskopowe i regulowane

Nowoczesne magazyny często wymagają elastyczności w zakresie składowanych asortymentów. Ramiona teleskopowe pozwalają na szybkie dostosowanie długości do aktualnych potrzeb bez konieczności demontażu całego systemu. Mechanizmy teleskopowe mogą zapewniać regulację w zakresie 500-2000 mm, co pozwala na obsługę bardzo różnorodnych ładunków.

Systemy regulacji mogą być mechaniczne (śruby nastawcze) lub hydrauliczne (dla bardzo ciężkich zastosowań). Kluczowe jest zapewnienie sztywnego zablokowania ramienia w wybranej pozycji - mechanizmy blokujące muszą wytrzymać pełne obciążenie robocze bez jakichkolwiek przemieszczeń.

Ramiona o zmiennym przekroju

Dla szczególnie wymagających zastosowań stosowane są ramiona o zmiennym przekroju, gdzie część najbliższa słupowi ma większą wysokość dla zapewnienia sztywności, a część zewnętrzna jest smuklejsza dla redukcji masy własnej. Takie rozwiązania wymagają precyzyjnych obliczeń wytrzymałościowych, ale mogą zapewnić nawet 30% wyższą nośność przy tej samej masie ramienia.

Ramiona kompozytowe wykonane z włókien węglowych czy szklanych znajdują zastosowanie w specjalistycznych branżach wymagających niskiej masy własnej konstrukcji lub odporności na korozję. Choć są znacznie droższe od stalowych, w niektórych zastosowaniach przewagi eksploatacyjne uzasadniają wyższą cenę.

Systemy zabezpieczeń i wyposażenie dodatkowe

Zaawansowane ograniczniki i blokady

Nowoczesne systemy ograniczników wykraczają daleko poza proste bariery końcowe. Inteligentne ograniczniki mogą być wyposażone w czujniki obecności ładunku, które informują system zarządzania magazynem o stanie zapełnienia każdej pozycji składowania. Takie rozwiązania są szczególnie cenne w zautomatyzowanych magazynach.

Systemy blokad magnetycznych lub mechanicznych mogą zabezpieczać szczególnie cenne ładunki przed kradzieżą. Blokady mogą być sterowane centralnie lub przez karty dostępu, zapewniając precyzyjną kontrolę nad tym, kto ma dostęp do poszczególnych pozycji składowania.

Monitoring obciążeń w czasie rzeczywistym

Czujniki tensometryczne wbudowane w ramiona wspornikowe mogą monitorować aktualne obciążenie każdej pozycji i ostrzegać przed przekroczeniem bezpiecznych limitów. Systemy takie są szczególnie cenne w magazynach o wysokim obrocie, gdzie ryzyko błędnego załadunku jest podwyższone.

Dane z czujników obciążenia mogą być wykorzystywane przez systemy zarządzania magazynem do optymalizacji rozmieszczenia towarów, minimalizacji ryzyka przeciążeń i planowania konserwacji prewencyjnej. Sztuczna inteligencja może analizować wzorce obciążeń i przewidywać potencjalne problemy zanim staną się krytyczne.

Materiały i technologie produkcji

Stale wysokowytrzymałe

Nowoczesne ramiona wspornikowe wykorzystują stale wysokowytrzymałe o granicy plastyczności przekraczającej 355 MPa, a w zastosowaniach specjalnych nawet 460 MPa. Takie materiały pozwalają na znaczną redukcję przekrojów przy zachowaniu tej samej nośności, co przekłada się na oszczędności materiałowe i redukcję masy własnej konstrukcji.

Stale odporne na korozję atmosferyczną (typu Cor-Ten) eliminują potrzebę malowania w wielu zastosowaniach zewnętrznych. Choć są droższe od stali zwykłych, oszczędności na konserwacji często uzasadniają wyższą cenę zakupu.

Powłoki ochronne i funkcjonalne

Nowoczesne systemy powłok to nie tylko ochrona przed korozją, ale również nadawanie powierzchni specjalnych właściwości funkcjonalnych. Powłoki ceramiczne mogą zwiększać odporność na ścieranie, podczas gdy powłoki polimerowe mogą zapewniać właściwości antypoślizgowe lub ułatwiające czyszczenie.

Systemy powłok proszkowych zapewniają doskonałą ochronę antykorozyjną przy zachowaniu estetycznego wyglądu. Nowoczesne proszki mogą być wzbogacone o dodatki antybakteryjne czy antystatyczne, co jest szczególnie cenne w przemyśle spożywczym czy elektronicznym.

Optymalizacja kosztów eksploatacji

Konserwacja predykcyjna

Nowoczesne systemy monitoringu pozwalają na przejście od konserwacji reaktywnej do predykcyjnej. Czujniki wibracji, odkształceń i temperatury mogą wykrywać wczesne oznaki zmęczenia materiału lub poluzowania połączeń, umożliwiając planowe przeprowadzenie napraw przed wystąpieniem awarii.

Systemy uczenia maszynowego analizują wzorce eksploatacyjne i mogą przewidywać potrzeby konserwacyjne z wyprzedzeniem kilku miesięcy. Takie podejście może zredukować koszty konserwacji nawet o 40% w porównaniu z tradycyjnymi metodami.

Zarządzanie cyklem życia

Profesjonalne zarządzanie cyklem życia ramion wspornikowych obejmuje nie tylko projekt i produkcję, ale również monitoring eksploatacji, modernizacje i ostateczne zagospodarowanie po zakończeniu użytkowania. Materiały z demontowanych ramion mogą być w pełni poddane recyklingowi, co ma coraz większe znaczenie w kontekście zrównoważonego rozwoju.

Modułowa konstrukcja ramion pozwala na stopniową modernizację systemu bez konieczności całkowitej wymiany. Poszczególne elementy mogą być upgrade'owane w miarę pojawiania się nowych technologii lub zmieniających się wymagań operacyjnych.

Przyszłość technologii ramion wspornikowych

Inteligentne materiały

Badania nad materiałami o pamięci kształtu otwierają możliwości tworzenia ramion samoregulujących, które mogą automatycznie dostosowywać swój kształt do obciążenia. Choć technologie te są jeszcze w fazie rozwoju, mogą zrewolucjonizować projektowanie systemów wspornikowych w ciągu następnej dekady.

Kompozyty hybrydowe łączące właściwości różnych materiałów pozwalają na tworzenie ramion o optymalnych charakterystykach dla konkretnych zastosowań. Kombinacja włókien węglowych z ceramicznymi matrycami może zapewnić jednocześnie wysoką wytrzymałość i odporność na wysokie temperatury.

Automatyzacja i robotyzacja

Przyszłe systemy ramion wspornikowych będą coraz bardziej zintegrowane z robotami magazynowymi. Automatyczne systemy zmiany konfiguracji ramion pozwolą na błyskawiczne przystosowanie magazynu do nowych rodzajów ładunków bez interwencji człowieka.

Rzeczywistość rozszerzona będzie wspierać operatorów w prawidłowym dobieraniu i pozycjonowaniu ramion. Aplikacje mobilne będą mogły skanować kod kreskowy ładunku i automatycznie sugerować optymalną konfigurację ramion dla danego produktu.
