Integracja antresoli z systemami regałowymi - kompleksowe rozwiązanie

Współczesne wyzwania logistyczne wymagają rewolucyjnego podejścia do projektowania magazynów. Integracja antresoli z systemami regałowymi reprezentuje szczyt ewolucji w dziedzinie optymalizacji przestrzeni magazynowej - to nie tylko zwiększenie powierzchni, ale całkowita transformacja sposobu myślenia o organizacji procesów składowania. Niniejszy przewodnik odkrywa sekrety tworzenia synergii między różnymi systemami magazynowymi, które może przynieść wzrost efektywności nawet o 400%.

Filozofia zintegrowanych systemów magazynowych

Tradycyjne podejście traktuje antresole i regały jako odrębne elementy infrastruktury. Nowoczesna metodologia zakłada ich głęboką integrację już na etapie koncepcji, tworząc ekosystem magazynowy o niespotykanej dotąd funkcjonalności.

Kluczowe założenia projektowe:

• Symbioza konstrukcyjna - antresole i regały jako jeden organizm strukturalny
• Optymalizacja przepływów - eliminacja marnotrawstwa ruchu i czasu
• Elastyczność adaptacyjna - możliwość ewolucji systemu wraz z rozwojem biznesu
• Efektywność energetyczna - minimalizacja zużycia energii przez inteligentny design

Statystyki efektywności zintegrowanych systemów:

• Wzrost pojemności składowania: 250-400% vs magazyny tradycyjne
• Redukcja czasu kompletacji: 35-50% dzięki optymalizacji tras
• Oszczędności powierzchni: 60-70% mniejsze zapotrzebowanie na metry kwadratowe
• ROI inwestycji: 15-22 miesiące dla systemów w pełni zintegrowanych

Architektura zintegrowanych systemów

Poziom I: Strefa podstawowa - fundament operacyjny

Systemy regałowe pod antresolą - maksymalna funkcjonalność

Dolny poziom stanowi rdzeń operacyjny magazynu, gdzie koncentrują się najbardziej intensywne procesy logistyczne.

Regały paletowe wysokiej rotacji:

• Wysokość składowania: 8-12 metrów (maksymalne wykorzystanie przestrzeni pod antresolą)
• Nośność poziomu: 2000-4000 kg (dostosowanie do ciężkich towarów)
• Szerokość korytarzy: 3,2-3,8 metra (optymalizacja pod wózki reach)
• System FIFO: automatyczna rotacja towarów przez konstrukcję przepływową

Regały wjezdne o zwiększonej gęstości:

• Głębokość składowania: 4-8 palet w głąb
• Wykorzystanie przestrzeni: 95% kubatury vs 75% w systemach tradycyjnych
• Systemy prowadzące: wzmocnione szyny do intensywnej eksploatacji
• Zabezpieczenia kolizyjne: czujniki i systemy ostrzegawcze

Systemy przepływowe zintegrowane:

• Długość kanałów: do 20 metrów z systemami hamowania
• Kontrola prędkości: regulatory grawitacyjne dostosowane do masy ładunku
• Zasilanie z antresoli: pionowe przenośniki do górnego poziomu
• Monitoring przepływu: czujniki elektroniczne stanu zapełnienia

Poziom II: Strefa antresoli - inteligentna organizacja

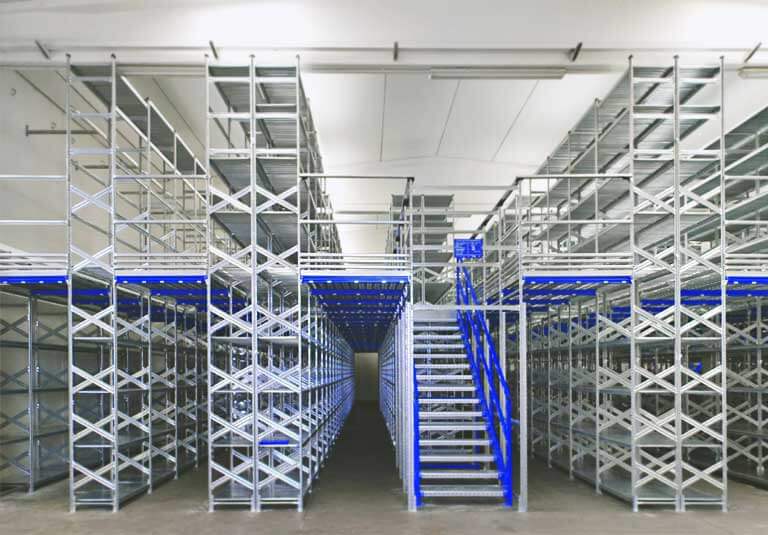

Systemy regałowe na antresoli - precyzja i dostępność

Górny poziom dedykowany produktom o wysokiej wartości, małych gabarycie lub specjalnych wymaganiach przechowywania.

Regały półkowe wielopoziomowe:

• Konstrukcja pick&pack: optymalizacja pod kompletację ręczną
• Wysokość poziomów: regulowana co 25 mm dla maksymalnej elastyczności
• Nośność półek: 80-300 kg przy obciążeniach równomiernie rozłożonych
• Systemy adresowania: kody QR i oznakowanie kolorowe dla szybkiej lokalizacji

Regały przesuwne elektryczne:

• Oszczędność przestrzeni: do 50% vs regały stacjonarne
• Sterowanie centralne: panel dotykowy z wizualizacją układu
• Bezpieczeństwo: czujniki obecności i systemy blokujące
• Integracja WMS: automatyczne otwieranie kanałów według zadań kompletacji

Regały wspornikowe specjalistyczne:

• Składowanie profili: rury, pręty, profile aluminiowe długości do 6 metrów
• Systemy rolkowe: ułatwienie załadunku i rozładunku długich elementów
• Zabezpieczenia końcowe: ograniczniki zapobiegające wypadaniu materiałów
• Kategoryzacja wagowa: różne nośności wsporników w jednym systemie

Synergiczne połączenia konstrukcyjne

Integracja strukturalna - jeden system, jedna wizja

Współdzielone elementy nośne:

• Słupy antresoli jako słupy regałów: redukcja liczby elementów konstrukcyjnych o 30%
• Belki główne w roli belek regałowych: podwójna funkcjonalność elementów
• Stężenia poziome zintegrowane: sztywność całego systemu
• Fundamenty wspólne: optymalizacja obciążeń posadzki

Systemy mocowań hybrydowych:

• Połączenia spawano-śrubowe: maksymalna wytrzymałość w kluczowych węzłach
• Złącza szybkego montażu: możliwość rekonfiguracji bez demontażu całości
• Systemy tensometryczne: monitoring obciążeń w czasie rzeczywistym
• Kompensatory dylatacyjne: zabezpieczenie przed odkształceniami termicznymi

Optymalizacja przestrzenna 3D

Zonowanie funkcjonalne pionowe:

Strefa A (poziom antresoli):

• Produkty szybkozbywalne: dostęp w czasie <30 sekund
• Towary wysokowartościowe: zwiększone bezpieczeństwo przez lokalizację
• Kompletacja e-commerce: pick&pack w strefach ergonomicznych
• Kontrola jakości: stanowiska inspekcyjne z odpowiednim oświetleniem

Strefa B (poziom pośredni - jeśli występuje):

• Produkty średniej rotacji: optymalne wykorzystanie wysokości
• Magazyny międzyoperacyjne: bufory między procesami
• Replenishment: uzupełnianie poziomu górnego z dolnego
• Cross-docking: przepływ bezpośredni między dostawcami

Strefa C (poziom podstawowy):

• Produkty wolnorotujące: składowanie długoterminowe
• Towary gabarytowe: wykorzystanie maksymalnej wysokości
• Rezerwy strategiczne: zapasy bezpieczeństwa
• Przyjęcia towarów: bezpośrednie składowanie z ramp

Systemy komunikacji pionowej - łączniki efektywności

Platformy robocze wielofunkcyjne

Schody przemysłowe zintegrowane:

• Szerokość: minimum 1200 mm dla dwukierunkowego ruchu
• Nachylenie: 30-40° dla komfortu i bezpieczeństwa
• Stopnie: antypoślizgowe z rowkami odwadniającymi
• Poręcze: wysokość 1100 mm z pośrednią podporą co 50 cm

Windy towarowe specjalistyczne:

• Ładowność: 500-2000 kg dostosowana do palet EUR
• Prędkość: 0,25-0,5 m/s dla efektywności przy bezpieczeństwie
• Sterowanie: panel dotykowy z programowalnymi poziomami
• Zabezpieczenia: czujniki przeciążenia i systemy awaryjnego zatrzymania

Przenośniki pionowe:

• Systemy kubełkowe: transport produktów sypkich i drobnicy
• Przenośniki taśmowe z klapami: towary w opakowaniach jednostkowych
• Spiralne przenośniki rolkowe: transport palet między poziomami
• Systemy pneumatyczne: dokumenty i drobne elementy

Transport poziomy na antresoli

Przenośniki rolkowe napędzane:

• Długość sekcji: 3-6 metrów z niezależnym sterowaniem
• Prędkość regulowana: 5-25 metrów/minutę
• Wykrywanie produktu: czujniki fotoelektryczne i indukcyjne
• Integracja WMS: automatyczne kierowanie ładunków według systemu

Systemy AGV na antresoli:

• Wózki kompaktowe: specjalnie zaprojektowane pod małe gabaryty
• Nawigacja laserowa: precyzja pozycjonowania ±5 mm
• Ładowność: 50-500 kg w zależności od zastosowania
• Ładowanie indukcyjne: automatyczne stacje ładowania

Technologie wspomagające integrację

Systemy WMS dedykowane

Zarządzanie wielopoziomowe:

• Mapowanie 3D: dokładna lokalizacja każdego produktu w przestrzeni
• Algorytmy optymalizacji: najkrótsze trasy kompletacji między poziomami
• Balansowanie obciążeń: równomierne wykorzystanie wszystkich stref
• Predykcja potrzeb: automatyczne przenoszenie produktów między poziomami

Integracja z automatyką:

• API otwarte: łączność z systemami ERP i CRM
• Real-time tracking: monitoring położenia każdego ładunku
• Predictive maintenance: przewidywanie potrzeb konserwacyjnych
• Analytics dashboard: KPI dla każdego poziomu osobno i całości

Systemy IoT i monitoring

Czujniki strukturalne:

• Monitoring obciążeń: tensometry w kluczowych węzłach konstrukcyjnych
• Wykrywanie wibracji: akcelerometry zabezpieczające przed rezonansem
• Kontrola poziomu: czujniki nachylenia dla elementów krytycznych
• Monitoring korozji: czujniki elektrochemiczne w środowiskach agresywnych

Systemy klimatyczne inteligentne:

• Kontrola wielostrefowa: niezależne zarządzanie klimatem na każdym poziomie
• Czujniki jakości powietrza: monitoring CO₂, wilgotności, temperatury
• Systemy oszczędnościowe: automatyczna regulacja według obecności ludzi
• Integracja z BMS: zarządzanie energią całego budynku

Optymalizacja procesów - lean w trzech wymiarach

Eliminacja marnotrawstwa pionowego

Waste reduction strategies:

• Minimalizacja tras: algorytmy najkrótszej drogi między poziomami
• Batch picking: kompletacja wielu zamówień jednocześnie
• Zone picking: specializacja operatorów na konkretnych poziomach
• Cross-training: wielozadaniowość personelu

Przepływ informacji:

• Voice picking: systemy głosowe dla hands-free operation
• Augmented reality: wizualizacja zadań na smart glasses
• Mobile terminals: terminale z funkcjami specyficznymi dla poziomu
• Digital signage: dynamiczne oznakowania kierunkowe

Standardyzacja procesów międzypoziomowych

Procedury operacyjne:

• SOP dla każdego poziomu: ustandaryzowane procedury robocze
• Cross-level coordination: koordynacja między poziomami
• Quality gates: punkty kontroli jakości na każdym poziomie
• Error prevention: systemy zapobiegania błędom (poka-yoke)

Szkolenia specjalistyczne:

• Multi-level certification: certyfikacja na różnych poziomach
• Safety protocols: bezpieczeństwo pracy na wysokości
• Emergency procedures: procedury ewakuacyjne dla systemów wielopoziomowych
• Continuous improvement: kaizen dla systemów zintegrowanych

Bezpieczeństwo systemów złożonych

Zabezpieczenia wielopoziomowe

Systemy przeciwpożarowe:

• Sprinklery wielostrefowe: niezależne systemy dla każdego poziomu
• Systemy mgły wodnej: ochrona elektroniki i dokumentów
• Czujki wielokryterialne: dym, temperatura, płomień
• Systemy ewakuacji dźwiękowej: komunikaty kierunkowe

Kontrola dostępu:

• Karty zbliżeniowe: różne uprawnienia dla różnych poziomów
• Systemy biometryczne: dostęp do stref wysokiego bezpieczeństwa
• Video analytics: rozpoznawanie zachowań niebezpiecznych
• Time tracking: monitoring czasu przebywania w strefach

Ergonomia pracy na wysokości

Projektowanie ergonomiczne:

• Wysokość robocza: 2,2-2,5 metra dla komfortowej pracy
• Oświetlenie strefowe: 500-750 lux na stanowiskach kompletacji
• Klimatyzacja lokalna: mikroklimat dostosowany do intensywności pracy
• Powierzchnie antypoślizgowe: bezpieczeństwo poruszania się

Środki ochrony indywidualnej:

• Szelki bezpieczeństwa: obowiązkowe przy pracy na antresoli
• Hełmy ochronne: zabezpieczenie przed upadającymi przedmiotami
• Obuwie antypoślizgowe: specjalne podeszwy na powierzchnie metalowe
• Odzież odblaskowa: zwiększona widoczność w strefach ruchu mechanicznego

Analiza ekonomiczna systemów zintegrowanych

Model kosztów całkowitych (TCO)

Koszty inwestycyjne:

System podstawowy (1000 m² powierzchni):

• Antresola standardowa: 280.000 zł
• Regały dolnego poziomu: 150.000 zł
• Regały górnego poziomu: 120.000 zł
• Systemy transportu: 180.000 zł
• Automatyka i WMS: 220.000 zł
• Montaż i uruchomienie: 150.000 zł
• SUMA: 1.100.000 zł

System zintegrowany (ta sama powierzchnia):

• Konstrukcja zintegrowana: 350.000 zł
• Regały zintegrowane: 200.000 zł
• Systemy transportu: 160.000 zł
• Automatyka zaawansowana: 240.000 zł
• Montaż zintegrowany: 120.000 zł
• SUMA: 1.070.000 zł

Oszczędności inwestycyjne: 30.000 zł (2,7%)

Korzyści operacyjne (rocznie):

• Wzrost wydajności: +35% = 105.000 zł
• Redukcja kosztów energii: 15.000 zł
• Mniejsze potrzeby kadrowe: 45.000 zł
• Redukcja błędów: 25.000 zł
• SUMA korzyści: 190.000 zł/rok

Okres zwrotu: 1.070.000 ÷ 190.000 = 5,6 roku NPV (10 lat, 8%): +358.000 zł IRR: 16,8%

Przypadki implementacji - success stories

Case Study: Centrum dystrybucyjne AGD

Wyzwanie:

• Powierzchnia: 2.500 m²
• Asortyment: 15.000 SKU
• Obrót: 25.000 przesyłek/miesiąc
• Cel: zwiększenie pojemności o 200% bez zmiany lokalizacji

Rozwiązanie zintegrowane:

• Antresola dwupoziomowa: 1.800 m² dodatkowej powierzchni
• Regały przepływowe: automatyczna rotacja na poziomie dolnym
• Systemy pick&pack: 12 stanowisk na antresoli
• AGV: 4 wózki obsługujące transport pionowy
• WMS dedykowane: optymalizacja tras wielopoziomowych

Rezultaty po roku:

• Pojemność: wzrost o 280%
• Produktywność: +45% produktów/godzinę/pracownik
• Błędy kompletacji: redukcja z 0,8% do 0,2%
• Koszty operacyjne: spadek o 22%
• ROI: 14 miesięcy

Case Study: Magazyn części automotive

Specyfika:

• Produkty: 45.000 SKU różnych gabarytów
• Wymagania: rotacja FIFO, kontrola temperature
• Ograniczenia: wysokość budynku 6,5 metra

Innowacyjne rozwiązania:

• Antresola adaptacyjna: zmienne wysokości pod różne produkty
• Regały z klimatyzacją: kontrolowana temperatura dla części elektronicznych
• Systemy pick-by-light: wizualne wskazywanie lokalizacji
• Monitoring jakości: czujniki IoT w każdej strefie

Efekty wdrożenia:

• Wykorzystanie przestrzeni: 92% vs 65% przed modernizacją
• Czas kompletacji: redukcja o 38%
• Jakość produktów: 99,7% bez uszkodzeń
• Certyfikacja ISO: spełnienie wymagań automotive
