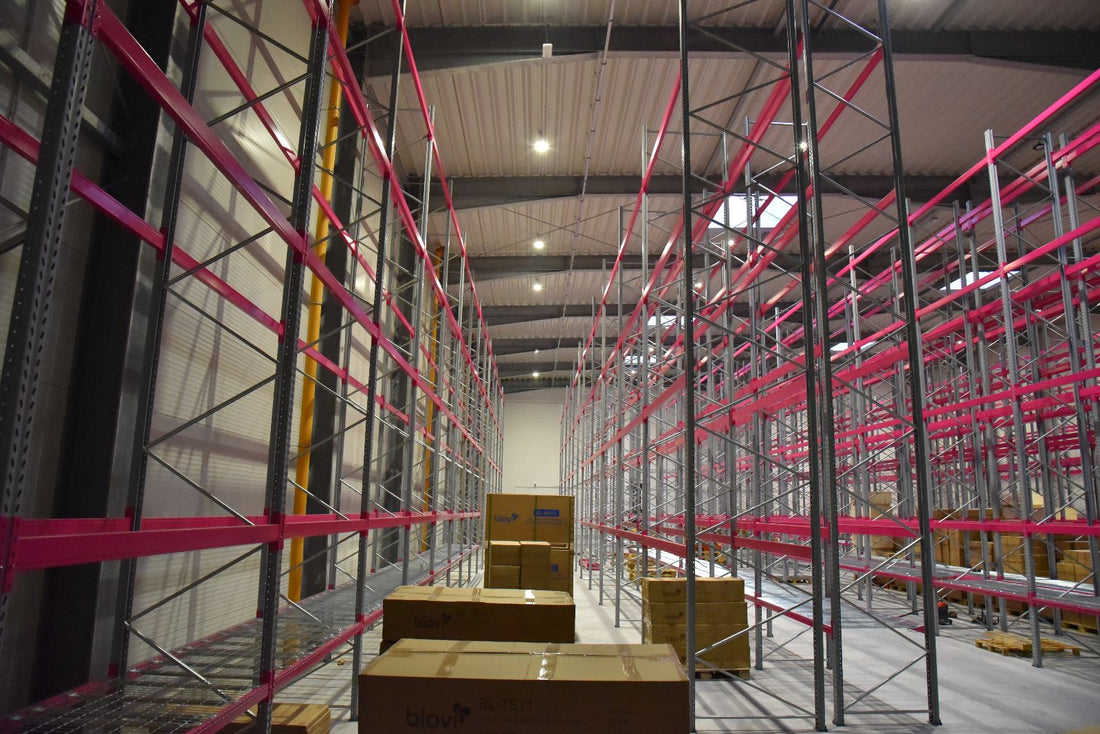

Jak przebiega montaż regałów wysokiego składowania

Wprowadzenie – montaż regałów wysokiego składowania jako projekt inżynierski

Montaż regałów wysokiego składowania jest operacją zasadniczo różniącą się od montażu standardowych regałów półkowych czy nawet regałów paletowych o umiarkowanej wysokości. Instalacja sięgająca 10, 15 lub nawet 40 metrów w przypadku magazynów wysokiego składowania klasy autostorage to projekt inżynierski wymagający szczegółowego planowania, specjalistycznego sprzętu, doświadczonej ekipy montażowej i precyzyjnej kontroli jakości na każdym etapie. Błędy popełnione przy montażu regałów wysokiego składowania mają konsekwencje nieporównywalnie poważniejsze niż analogiczne błędy przy niskich instalacjach – niepionowość słupka na wysokości 12 metrów generuje odchyłkę na górze rzędu, która może uniemożliwić prawidłową pracę wózka wąskokorytarzowego, a niedostateczne kotwienie słupka przy pełnym obciążeniu instalacji może prowadzić do katastrofalnej utraty stateczności całego rzędu.

Zrozumienie przebiegu montażu – jego etapów, wymagań technicznych, zastosowanego sprzętu i metod kontroli jakości – jest wartościowe zarówno dla osób zlecających montaż jak i dla zarządzających obiektami, w których takie instalacje funkcjonują. Pozwala na ocenę rzetelności wykonawcy, na właściwe przygotowanie obiektu i na świadome uczestnictwo w odbiorze technicznym instalacji.

Etap przygotowawczy – dokumentacja i weryfikacja warunków

Projekt techniczny jako podstawa montażu

Każda instalacja regałów wysokiego składowania musi być poprzedzona opracowaniem projektu technicznego przez uprawnionego konstruktora lub przez dział techniczny producenta systemu regałowego. Projekt techniczny to nie tylko rysunek układu regałów w hali – to kompletny dokument inżynierski zawierający obliczenia statyczne instalacji z weryfikacją nośności elementów przy maksymalnych obciążeniach eksploatacyjnych, projekt kotwienia z doborem systemu i wymiarów kotwi, specyfikację wszystkich elementów instalacji z numerami katalogowymi i ilościami, plan montażu z podziałem na etapy i wymaganiami dotyczącymi sprzętu oraz wymagania dotyczące posadzki, przestrzeni montażowej i instalacji towarzyszących.

Projekt techniczny jest dokumentem, który ekipa montażowa musi mieć na budowie przez cały czas trwania montażu i do którego musi się stosować. Montaż bez projektu lub z odchyleniami od projektu niezatwierdzonymi przez konstruktora jest naruszeniem zasad sztuki budowlanej i stwarza ryzyko eksploatowania instalacji niezgodnej z obliczeniami statycznymi.

Weryfikacja posadzki i warunków halowych przed montażem

Przed przystąpieniem do montażu ekipa montażowa lub przedstawiciel producenta systemu musi przeprowadzić weryfikację posadzki i warunków halowych w odniesieniu do wymagań projektu. Weryfikacja obejmuje pomiar poziomości posadzki w siatce punktów pomiarowych zgodnej z wymaganiami normy EN 15620 dla planowanego systemu wózków, badanie nośności posadzki i możliwości kotwienia przez próbne osadzenie kotew w reprezentatywnych punktach hali, inwentaryzację rzeczywistego rozmieszczenia instalacji wewnętrznych – tryskaczy, oświetlenia, kanałów wentylacyjnych – w odniesieniu do projektu układu regałów oraz weryfikację wymiarów hali i rozmieszczenia słupów konstrukcyjnych w odniesieniu do projektu.

Wyniki weryfikacji muszą potwierdzić zgodność warunków halowych z założeniami projektu technicznego lub ujawnić niezgodności wymagające modyfikacji projektu przed przystąpieniem do montażu. Przystąpienie do montażu mimo stwierdzonych niezgodności z projektem jest błędem, który może skutkować koniecznością przeróbki wykonanej instalacji lub – w skrajnych przypadkach – jej rozbiórki i ponownego montażu.

Logistyka dostaw elementów na teren budowy

Elementy regałów wysokiego składowania – ramy o wysokości 10–15 m i belki o długości 2,7–4,2 m – mają gabaryty wykraczające poza możliwości standardowej logistyki. Ramy są zazwyczaj dostarczane w elementach składowych: słupki o standardowych długościach 2–4 m połączonych złączkami wewnętrznymi lub nakładkowymi na wysokość, stężenia montowane w pakietach. Belki dostarczane są w pakietach według poziomów i sekcji, co ułatwia ich dostępność na etapie montażu konkretnego poziomu.

Organizacja placu składowania elementów na terenie hali lub w bezpośrednim jej sąsiedztwie musi zapewniać dostępność elementów potrzebnych na każdym etapie montażu bez konieczności przestawiania i przeszukiwania całości dostawy. Elementy układane chaotycznie na placu budowy prowadzą do tracenia czasu przez ekipę montażową na poszukiwanie potrzebnych komponentów, co jest stratą czasu i potencjalnym źródłem błędów przy przypadkowym użyciu niewłaściwego elementu.

Etap pierwszy – wytyczenie i przygotowanie pozycji słupków

Geodezyjne wytyczenie rzędów i pozycji słupków

Wytyczenie dokładnych pozycji słupków regałowych na posadzce jest pierwszą operacją montażową i jedną z najważniejszych dla precyzji całej instalacji. Błąd w pozycjonowaniu słupka na etapie wytyczania kumuluje się przez całą wysokość instalacji, prowadząc do odchyłek geometrycznych na górze rzędu wielokrotnie większych niż pierwotny błąd pozycjonowania.

Przy instalacjach wysokiego składowania wytyczanie pozycji słupków wykonuje się metodami geodezyjnymi z użyciem tachimetru lub teodolitu i łaty, zapewniającymi dokładność pozycjonowania ±2–5 mm. Wytyczanie ręczne przy użyciu miarki i sznurka, wystarczające dla niskich instalacji standardowych, nie zapewnia wymaganej dokładności dla instalacji wysokiego składowania obsługiwanych przez wózki wąskokorytarzowe VNA, dla których tolerancje pozycji szyn i prowadnic są rzędu 1–2 mm na całej długości alejki.

Pozycje słupków zaznaczane są na posadzce przez nawiercenie punktów, oznaczenie farbą lub tymczasowe kołki, tworzące siatkę punktów do których słupki muszą zostać precyzyjnie ustawione podczas montażu. Siatka punktów jest weryfikowana przez pomiar diagonal i odległości między sąsiednimi punktami przed przystąpieniem do wiercenia otworów kotwowych.

Wiercenie otworów kotwowych i osadzanie kotew

Wiercenie otworów pod kotwy wykonuje się wiertarką udarową lub młotem obrotowym wyposażonym w wiertło diamentowe lub węglikowe o średnicy odpowiadającej typowi i wymiarowi stosowanych kotew. Głębokość otworu kotwowego musi odpowiadać wymaganiom producenta kotwy z zachowaniem wymaganego marginesu powyżej dna otworu, zwłaszcza przy kotwach chemicznych, gdzie niedostateczna głębokość otworu prowadzi do nieprawidłowego wypełnienia spoiną kotwową.

Otwory kotwowe muszą być każdorazowo oczyszczone z pyłu betonowego przed osadzaniem kotwy – pył betonowy zmniejsza nośność kotwy mechanicznej przez redukcję tarcia rozporowego i uniemożliwia prawidłowe związanie żywicy z betonem przy kotwach chemicznych. Oczyszczanie otworów sprężonym powietrzem i szczotką jest operacją obowiązkową, która jest często pomijana przy pośpiesznym montażu.

Kotwy chemiczne wklejane wymagają zachowania czasu utwardzania żywicy przed przyłożeniem obciążenia – czas ten zależy od temperatury otoczenia i od producenta żywicy, a przyłożenie obciążenia przed upływem wymaganego czasu prowadzi do trwałego uszkodzenia kotwienia. Montaż przy niskich temperaturach wymaga stosowania żywic o odpowiedniej charakterystyce utwardzania w zimnie lub podgrzewania strefy kotwienia.

Etap drugi – montaż ram i stężeń

Kolejność montażu – sekcja po sekcji wzdłuż rzędu

Montaż ram regałów wysokiego składowania prowadzony jest zazwyczaj sekcja po sekcji wzdłuż rzędu, z zachowaniem kolejności zapewniającej stabilność konstrukcji na każdym etapie montażu. Pierwsza para ram tworzących pierwszą sekcję jest elementem bazowym, do którego w kolejnych etapach dołączane są ramy następnych sekcji. Pierwsze dwie ramy muszą być ustawione z wyjątkową precyzją, ponieważ wyznaczają geometrię całego rzędu – błąd w ich ustawieniu jest powielany przy każdej kolejnej ramie montowanej w odniesieniu do poprzedniej.

Ramy słupkowe o wysokości 10–15 m nie mogą być ustawiane pionowo bez tymczasowych podpór i stężeń zapobiegających ich przewróceniu się przed połączeniem z sąsiednią ramą przez belki. Tymczasowe stężenia montażowe – linki stalowe napinane do punktów kotwienia w posadzce lub do sąsiednich elementów konstrukcji hali – są standardowym elementem technologii montażu wysokich ram, bez których praca na wysokości byłaby niebezpieczna. Wymagania dotyczące tymczasowego stężenia montażowego muszą być określone w projekcie montażu lub w instrukcji montażu producenta.

Spawanie i skręcanie złączy słupkowych

Słupki regałowe o pełnej wysokości instalacji dostarczane są zazwyczaj w segmentach o standardowych długościach 2,5–4 m łączonych na budowie w pełną wysokość przez złącza skręcane lub przez tuleje wewnętrzne. Złącza skręcane – kołnierzowe lub kielichowe – muszą być dokręcone momentem określonym przez producenta systemu z użyciem klucza dynamometrycznego. Niedokręcone złącza tworzą słabą strefę w słupku o zmniejszonej sztywności i nośności, przekroczenie momentu dokręcenia może prowadzić do uszkodzenia gwintu lub do deformacji kołnierza.

Kolejność montażu segmentów słupka – zawsze od dołu ku górze – jest jedyną prawidłową kolejnością technologiczną. Próba montażu górnego segmentu przed zamocowaniem dolnego lub montażu stężeń przed połączeniem segmentów słupka jest błędem technologicznym mogącym prowadzić do niestabilności niezakończonej sekcji.

Montaż stężeń poziomych i skośnych ramy

Stężenia ramy – poziome i skośne łączące dwa słupki w sztywną ramę przestrzenną – montowane są równolegle z montażem kolejnych segmentów słupka, nie po osiągnięciu pełnej wysokości. Schemat montażu stężeń jest określony przez projekt i instrukcję montażu producenta i musi być ściśle przestrzegany. Pominięcie stężeń na którymkolwiek poziomie ramy lub zastąpienie stężeń skośnych poziomymi lub odwrotnie jest modyfikacją geometrii ramy wpływającą na jej sztywność i nośność, wymagającą weryfikacji przez konstruktora.

Stężenia ramy są montowane przez przykręcenie do słupków w predefiniowanych węzłach, odpowiadających otworom w profilu słupka lub dedykowanym gniazdom. Węzły stężeń przy instalacjach wysokiego składowania muszą być wykonane zgodnie z projektem bez żadnych improvizacji – samodzielna zmiana pozycji węzła o kilkanaście centymetrów w górę lub w dół ze względu na kolizję z instalacją wewnętrzną hali wymaga weryfikacji przez konstruktora przed przystąpieniem do montażu.

Etap trzeci – pionowanie i kotwienie

Pomiar pionowości – wymagania EN 15620

Pionowość każdej ramy po jej montażu musi być zmierzona i dostosowana przed przystąpieniem do definitywnego kotwienia. Norma EN 15620 określa dopuszczalne odchyłki pionowości słupków regałowych w funkcji ich wysokości. Dla typowych instalacji paletowych dopuszczalna odchyłka od pionu wynosi H/350, gdzie H jest wysokością słupka, ale nie więcej niż 50 mm. Dla instalacji obsługiwanych przez wózki VNA wymagania są surowsze i mogą wynosić H/1000 lub mniej, co przy słupku o wysokości 12 m oznacza odchyłkę nie przekraczającą 12 mm.

Pomiar pionowości wykonuje się przy użyciu poziomnicy elektronicznej o wysokiej precyzji, pionu laserowego lub tachimetru. Pomiar pionem sznurkowym stosowany dla niskich instalacji nie zapewnia wymaganej dokładności dla instalacji wysokiego składowania i nie może być stosowany jako jedyna metoda weryfikacji.

Regulacja pionowości ramy realizowana jest przez podkładki stalowe pod stopką ramy, zmieniane lub dokładane do uzyskania wymaganej wartości pionowości. Podkładki muszą być wykonane z blachy stalowej o odpowiedniej grubości i muszą mieć wymiary co najmniej równe wymiarom płyty stopki. Stosowanie przypadkowych kawałków blachy, desek lub plastikowych przekładek jest niedopuszczalne.

Definitywne kotwienie i protokołowanie momentów

Po ustawieniu ramy w pozycji pionowej z wymaganą precyzją przeprowadza się definitywne kotwienie przez dokręcenie kotwi momentem określonym przez projekt techniczny i przez producenta systemu kotwowego. Moment dokręcenia kotew musi być protokołowany dla każdej kotwy lub dla reprezentatywnej próby kotew jako dowód prawidłowości wykonania kotwienia.

Dokręcanie kotew kluczem dynamometrycznym skalibrowanym na wymagany moment jest wymogiem bezwzględnym przy instalacjach wysokiego składowania. Szacowanie momentu przez subiektywne odczucie siły jest metodą nieprecyzyjną i niekontrolowalną, niedopuszczalną przy elementach krytycznych bezpieczeństwa konstrukcji.

Etap czwarty – montaż belek i akcesoriów

Montaż belek poziomych – kolejność od dołu ku górze

Belki poziome montowane są zawsze od najniższego poziomu ku górze, po zakotwieniu i zwymiarowaniu ram tworzących dany przęsło instalacji. Montaż belek przed definitywnym zakotwieniem ram lub przed sprawdzeniem ich pionowości jest błędem, ponieważ korekta pionowości ramy po zamontowaniu belek jest niemożliwa bez ich uprzedniego demontażu.

Zawieszanie belek na słupkach przez zaczepy musi być wykonane z zapewnieniem pełnego osadzenia obydwu zaczepów w otworach słupka. Belka z niecałkowicie osadzonym zaczepem może wypaść ze słupka przy obciążeniu eksploatacyjnym lub przy wstrząsie, co jest zdarzeniem o potencjalnie katastrofalnych konsekwencjach. Weryfikacja pełnego osadzenia zaczepu przez podniesienie belki ku górze z jednoczesnym kontrolowaniem pozycji obydwu zaczepów jest standardową czynnością weryfikacyjną po zawieszeniu każdej belki.

Zabezpieczenia belek przed przypadkowym wypadnięciem – kliny, zatrzaski lub śruby blokujące – muszą być montowane przy każdej belce, nie tylko przy wybranych. Pominięcie zabezpieczenia nawet jednej belki jest niezgodnością z normą EN 15635 i może stanowić bezpośrednie zagrożenie bezpieczeństwa.

Montaż akcesoriów – stężenia poprzeczne i zabezpieczenia

Stężenia poprzeczne łączące dwa równoległe rzędy regałów w stabilną przestrzenną konstrukcję montowane są zgodnie z projektem na wysokościach określonych przez obliczenia statyczne. Stężenia poprzeczne poprawiają stabilność boczną instalacji w kierunku osi rzędu i są szczególnie istotne przy instalacjach wysokich i przy dużym rozstawie poprzecznym między rzędami.

Zabezpieczenia antywypadnięciowe palet – listwy tylne, siatki lub krążki dystansowe między belkami – montowane są na poziomach wskazanych przez projekt, zazwyczaj na wszystkich poziomach składowania powyżej strefy bezpiecznego dostępu pieszego. Zabezpieczenia te zapobiegają zsunięciu się palety przez tylną krawędź regału przy nieprawidłowym załadunku i są wymagane przez przepisy BHP przy instalacjach wysokiego składowania.

Etap piąty – montaż szyn i prowadnic dla wózków VNA

Szyny podłogowe i górne prowadnice – precyzja decydująca o eksploatacji

Instalacje obsługiwane przez wózki VNA wymagają montażu szyn podłogowych i górnych prowadnic z dokładnością geometryczną znacznie wyższą niż sama instalacja regałowa. Szyna podłogowa wyznacza tor ruchu wózka w alejce i jej prostoliniowość oraz dokładność ustawienia równoległości do osi regałów decyduje bezpośrednio o tym, czy wózek będzie mógł prawidłowo operować na pełnej wysokości instalacji bez kolizji z ramami regałowymi.

Montaż szyn podłogowych wykonuje się z użyciem tachimetru geodezyjnego, wyznaczającego oś szyny z dokładnością ±1 mm. Prostoliniowość szyny na całej długości alejki weryfikuje się metodą laserową lub niwelacyjną. Odchyłki prostoliniowości szyny przekraczające 1–2 mm/m lub 5–10 mm na całej długości alejki są niedopuszczalne dla wózków VNA i wymagają korekty przed dopuszczeniem instalacji do eksploatacji.

Odbiór techniczny instalacji

Zakres i dokumentacja odbioru

Odbiór techniczny instalacji regałów wysokiego składowania jest formalną procedurą weryfikującą zgodność wykonanej instalacji z projektem technicznym i z wymaganiami normy EN 15512 i EN 15620. Odbiór powinien być przeprowadzony przez przedstawiciela producenta systemu lub przez niezależnego inspektora posiadającego kompetencje w zakresie instalacji regałowych wysokiego składowania, przy udziale ekipy montażowej i zlecającego.

Protokół odbioru musi dokumentować weryfikację pionowości reprezentatywnej próby słupków z wynikami pomiarów, weryfikację poziomu belek i dopuszczalnych odchyłek poziomości, kontrolę kompletności i prawidłowości zabezpieczeń wszystkich belek, weryfikację kotwienia przez oględziny i przez sprawdzenie protokołów momentów dokręcenia, kontrolę stanu elementów pod kątem uszkodzeń powstałych w trakcie transportu i montażu oraz weryfikację kompletności oznakowania – tabliczek znamionowych na każdym rzędzie.

Tabliczki znamionowe i dokumentacja powykonawcza

Przed dopuszczeniem instalacji do eksploatacji każdy rząd regałowy musi być wyposażony w tabliczkę znamionową zawierającą maksymalne dopuszczalne obciążenie każdego poziomu, maksymalne obciążenie całej sekcji i oznaczenie identyfikacyjne rzędu. Tabliczki znamionowe muszą być umieszczone w widocznym miejscu przy wejściu do każdego rzędu, na wysokości zapewniającej czytelność dla operatora wózka.

Dokumentacja powykonawcza instalacji – projekt techniczny z naniesionymi zmianami powykonawczymi, protokoły pomiarów i kotwieniu, protokół odbioru i instrukcja eksploatacji – musi być przekazana zlecającemu przed dopuszczeniem instalacji do eksploatacji i przechowywana przez cały okres eksploatacji instalacji jako jej dokumentacja techniczna.

Podsumowanie

Montaż regałów wysokiego składowania jest wieloetapowym projektem inżynierskim, którego każdy etap – od weryfikacji warunków halowych przez geodezyjne wytyczenie, montaż ram i belek po odbiór techniczny – wymaga specjalistycznych kompetencji, odpowiedniego sprzętu i ścisłego przestrzegania dokumentacji projektowej i instrukcji producenta. Zlecenie montażu doświadczonej ekipie, nadzorowanie realizacji przez osobę posiadającą kompetencje techniczne i przeprowadzenie formalnego odbioru przed dopuszczeniem instalacji do eksploatacji to warunki, od których nie ma uzasadnionego odstępstwa przy instalacjach wysokiego składowania. Instalacja wykonana prawidłowo przez wykwalifikowaną ekipę będzie służyć bezpiecznie przez kilkanaście lub kilkadziesiąt lat – instalacja wykonana niedbale będzie stwarzać zagrożenie od pierwszego dnia eksploatacji.
