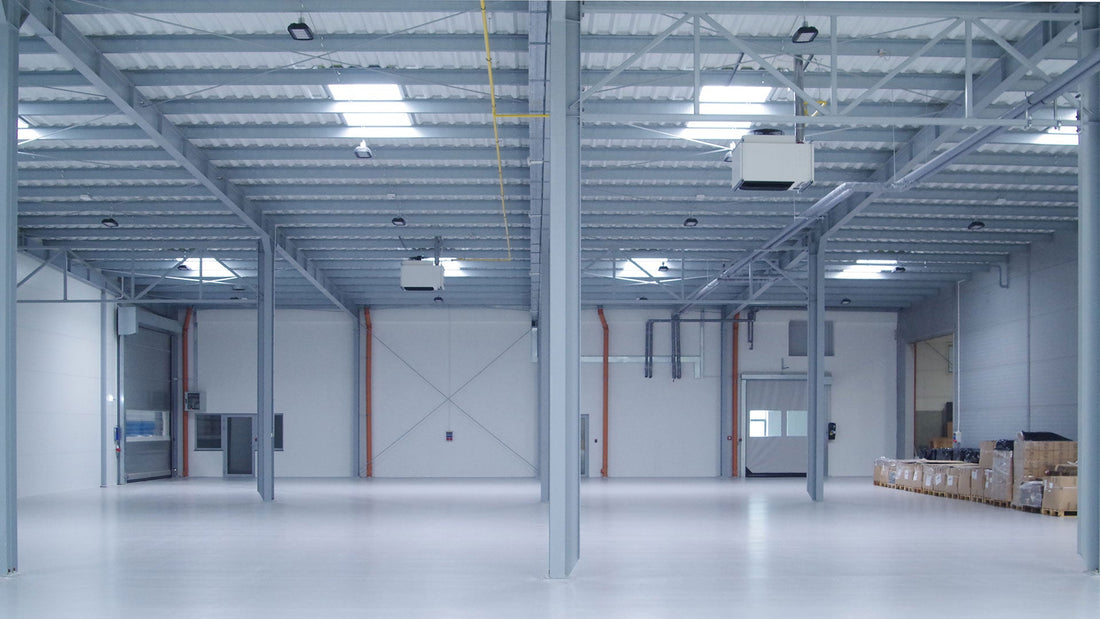

Jak przygotować halę pod montaż regałów magazynowych

Wprowadzenie – przygotowanie hali jako fundament bezpiecznej i trwałej instalacji

Montaż regałów magazynowych jest operacją, której powodzenie i bezpieczeństwo eksploatacji przez następne kilkanaście lub kilkadziesiąt lat zależą w decydującym stopniu od stanu hali, w której instalacja ma zostać wykonana. Regały paletowe są konstrukcjami stalowymi przenoszącymi znaczne obciążenia skupione na posadzkę, wymagającymi precyzyjnego kotwienia, określonych warunków geometrycznych i instalacyjnych oraz odpowiedniej infrastruktury towarzyszącej. Hala nieprzygotowana do montażu regałów – z posadzką o niewystarczającej nośności, z instalacjami kolidującymi z planowaną instalacją lub z nierozwiązanymi kwestiami wentylacji i oświetlenia – stworzy problemy techniczne i bezpieczeństwa ujawniające się w trakcie eksploatacji, których usunięcie po zamontowaniu regałów będzie wielokrotnie trudniejsze i kosztowniejsze niż przed montażem.

Przygotowanie hali pod montaż regałów nie jest działaniem jednowymiarowym. Obejmuje ocenę techniczną posadzki i konstrukcji budynku, weryfikację i w razie potrzeby modyfikację instalacji wewnętrznych, przygotowanie projektu układu regałów z uwzględnieniem wszystkich ograniczeń fizycznych hali, zapewnienie odpowiedniego oświetlenia stref pracy oraz rozwiązanie kwestii formalnych i dokumentacyjnych wymaganych przed dopuszczeniem instalacji do eksploatacji. Każdy z tych obszarów jest równie istotny i zaniedbanie któregokolwiek może prowadzić do poważnych konsekwencji techniczno-prawnych.

Niniejszy artykuł systematycznie omawia wszystkie aspekty przygotowania hali pod montaż regałów magazynowych, wskazując kolejność działań, typowe błędy i wymagania minimalne, których spełnienie jest warunkiem bezpiecznej i efektywnej eksploatacji instalacji regałowej.

Ocena techniczna posadzki

Nośność posadzki – parametr krytyczny

Posadzka przemysłowa jest elementem, który najczęściej decyduje o możliwości zainstalowania regałów o określonej nośności i wysokości. Regały paletowe przenoszą obciążenia pionowe na posadzkę przez stopki słupków w postaci skoncentrowanych sił skupionych, których wartość może sięgać kilkudziesięciu kiloniutonów pod jedną stopką przy pełnym załadunku instalacji wysokiego składowania. Posadzka przemysłowa zaprojektowana wyłącznie pod ruch pieszy lub pod rozłożone obciążenia magazynowe może nie wytrzymać tych skoncentrowanych obciążeń bez lokalnych uszkodzeń prowadzących do niestabilności regałów.

Ocena nośności posadzki musi być przeprowadzona przez konstruktora lub rzeczoznawcę budowlanego przed przystąpieniem do projektu układu regałów. Ocena ta obejmuje weryfikację dokumentacji technicznej budynku w zakresie parametrów zaprojektowanej posadzki – grubości płyty betonowej, klasy betonu, zbrojenia i nośności obliczeniowej – oraz badania techniczne posadzki w przypadku braku dokumentacji lub wątpliwości co do stanu technicznego.

Podstawowe parametry posadzki istotne dla montażu regałów to klasa wytrzymałości betonu, wyrażana w Polsce jako C20/25, C25/30 i wyższe, grubość płyty betonowej i rodzaj zbrojenia. Posadzka betonowa C20/25 o grubości 150 mm jest minimum dla regałów o umiarkowanych obciążeniach i wysokości do 6 m. Regały wysokiego składowania powyżej 8–10 m wymagają posadzki klasy C25/30 lub wyższej o grubości 200–300 mm z odpowiednim zbrojeniem.

Badania techniczne posadzki przy braku dokumentacji

W przypadku starszych hal, hal po adaptacji lub hal bez kompletnej dokumentacji technicznej konieczne jest przeprowadzenie badań technicznych posadzki umożliwiających ocenę jej rzeczywistych parametrów. Dostępne metody badawcze obejmują badanie sklerometrem Schmidta szacujące wytrzymałość betonu na podstawie twardości powierzchni, badanie pull-out mierzące rzeczywistą wytrzymałość betonu na wyrywanie kotwi i badania rdzeniowe przez wywiercenie rdzeni betonowych do laboratoryjnego oznaczenia klasy betonu.

Badanie sklerometrem jest metodą szybką i niedestrukcyjną, ale daje wyniki przybliżone i w wielu przypadkach wymaga uzupełnienia bardziej precyzyjnymi metodami. Badania rdzeniowe są metodą destrukcyjną wymagającą naprawy otworów po wierceniu, ale dają najbardziej wiarygodne wyniki klasy betonu możliwe do bezpośredniego porównania z wymaganiami normatywnymi. Wybór metody badawczej powinien być uzgodniony z konstruktorem oceniającym nośność posadzki.

Poza klasą betonu konstruktor musi ocenić stan dylatacji posadzki i ich rozmieszczenie względem planowanych pozycji słupków regałowych. Słupki posadowione bezpośrednio na dylatacji lub w jej bezpośrednim sąsiedztwie mogą przenosić obciążenia na krawędź płyty posadzkowej zamiast na pełny przekrój, co prowadzi do lokalnych uszkodzeń posadzki i do niestabilności regału. Projektowanie układu regałów musi uwzględniać rozmieszczenie dylatacji jako niemodyfikowalne ograniczenie projektu.

Poziomość posadzki – wymagania dla różnych systemów

Poziomość posadzki jest parametrem bezpośrednio wpływającym na pionowość montowanych regałów i na efektywność pracy wózków widłowych. Norma EN 15620 określa dopuszczalne odchyłki poziomości posadzki dla różnych typów wózków widłowych obsługujących regały. Dla wózków czołowych standardowych dopuszczalna odchyłka wynosi 2–5 mm na metr bieżący. Dla wózków reach truck obsługujących regały o wysokości do 12 m wymagana dokładność jest wyższa – maksymalnie 2 mm/m. Dla wózków VNA pracujących w wąskich alejkach przy regałach do 15 m wymagania są najostrzejsze – poniżej 1 mm/m na całej długości alejki.

Pomiar poziomości posadzki musi być wykonany przed montażem regałów w siatce punktów pomiarowych o rozstawie 1–3 m na całej planowanej powierzchni instalacji. Wyniki pomiarów w formie mapy odchyłek poziomości są podstawą do oceny czy posadzka spełnia wymagania dla planowanego systemu wózków, a jeśli nie – do zaplanowania prac naprawczych lub niwelacyjnych przed montażem.

Posadzka niespełniająca wymagań poziomości może być naprawiana przez szlifowanie wypukłości, miejscowe iniekcje podposadzkowe podnoszące zapadnięte obszary lub przez wylanie warstwy wyrównawczej na całej powierzchni. Wybór metody naprawy zależy od charakteru i skali odchyłek i musi być poprzedzony oceną przyczyn nieprawidłowości – posadzka o odchyłkach wynikających z osiadania podłoża wymaga najpierw stabilizacji podłoża, a dopiero potem naprawy powierzchni.

Kotwienie – weryfikacja możliwości i dobór systemu

Kotwienie regałów do posadzki jest obowiązkowe i jest warunkiem bezpieczeństwa instalacji przy obciążeniach dynamicznych, drganiach i w przypadku nierównomiernego obciążenia poziomów. Możliwość skutecznego kotwienia w istniejącej posadzce musi być zweryfikowana przed projektem układu regałów, ponieważ posadzka o niewystarczającej grubości lub niskiej wytrzymałości betonu może nie pozwalać na zakotwienie kołkami o nośności wymaganej przez producenta systemu regałowego.

Wymagana nośność kotwi na wyrywanie i na ścinanie zależy od systemu regałowego, wysokości instalacji i obciążeń. Producenci systemów regałowych podają w dokumentacji technicznej wymagane parametry kotwi dla poszczególnych konfiguracji instalacji – parametry te muszą być skonfrontowane z nośnością kotwi możliwą do uzyskania w konkretnej posadzce.

Badanie pull-out wykonywane na reprezentatywnych otworach testowych w posadzce potwierdza rzeczywistą nośność kotwi w konkretnych warunkach materiałowych posadzki i jest metodą weryfikacji przed montażem. Wyniki badania pull-out są podstawą do doboru systemu kotwienia – kotwy mechaniczne rozporowe dla posadzek o wyższej klasie betonu lub kotwy chemiczne wklejane dla posadzek o niższej wytrzymałości lub wymagających wyższych nośności przy ograniczonej grubości betonu.

Weryfikacja i przygotowanie instalacji wewnętrznych

Instalacja tryskaczowa – kluczowe wymagania dla wysokiego składowania

Instalacja tryskaczowa jest jedną z najważniejszych instalacji wymagających weryfikacji i często modyfikacji przed montażem regałów, szczególnie przy instalacjach wysokiego składowania. Tryskacze stropowe zaprojektowane dla hali bez regałów lub dla regałów o niższej wysokości mogą być niewystarczające dla nowej instalacji wysokiego składowania – regały tworzą bariery dla rozchodzenia się wody z tryskaczy i mogą tworzyć martwe strefy gaśnicze, szczególnie przy stosowaniu pełnych półek metalowych na każdym poziomie.

Projekt ochrony tryskaczowej dla nowej instalacji regałowej musi być wykonany lub zweryfikowany przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych przed montażem regałów. Projekt ten określa czy istniejąca instalacja jest wystarczająca dla nowej konfiguracji, czy konieczna jest jej modyfikacja przez dodanie tryskaczy śródregalnych, zmianę rozmieszczenia głowic tryskaczowych lub zwiększenie wydajności instalacji. Prace przy instalacji tryskaczowej przed montażem regałów są znacznie prostsze i tańsze niż po montażu, gdy dostęp do stropowych punktów instalacyjnych jest ograniczony przez konstrukcję regałów.

Pozycje tryskaczy stropowych muszą być uwzględnione w projekcie układu regałów jako ograniczenie – słupki regałowe nie mogą kolidować z rurociągami tryskaczowymi, a belki regałowe na najwyższych poziomach nie mogą zasłaniać głowic tryskaczowych w sposób ograniczający ich skuteczność. Weryfikacja tych kolizji na etapie projektu, przed montażem, jest znacznie prostszą operacją niż ich usuwanie po montażu.

Oświetlenie hali – wymagania normatywne i planowanie

Oświetlenie stref pracy w magazynie musi spełniać wymagania normy PN-EN 12464-1 określającej minimalne natężenia oświetlenia dla różnych kategorii stanowisk pracy. Dla alejek i stref ruchu pojazdów wymagane jest minimum 100–200 lux. Dla stref kompletacji zamówień i pracy przy regałach wymagane jest 200–300 lux. Dla stref pakowania i kontroli jakości wymagane jest 300–500 lux.

Istniejące oświetlenie hali musi być zweryfikowane pod kątem zgodności z tymi wymaganiami po uwzględnieniu zacieniania przez nową instalację regałową. Wysokie regały tworzą znaczne obszary cienia między rzędami, redukując skuteczne natężenie oświetlenia w alejkach. Weryfikacja natężenia oświetlenia powinna być przeprowadzona na podstawie symulacji fotometrycznej uwzględniającej geometrię nowej instalacji regałowej lub przez pomiary w istniejącym układzie z korektą na zacienianie przez regały.

Planowanie uzupełniającego oświetlenia alejkowego – opraw LED montowanych na słupkach regałowych lub na dedykowanych wspornikach wzdłuż alejek – musi być przeprowadzone przed montażem regałów i uwzględnione w projekcie instalacji elektrycznej. Prowadzenie kabli oświetleniowych wzdłuż rzędów regałów po ich montażu jest znacznie trudniejsze i wymaga użycia podnośników nożycowych lub drabin, podczas gdy prowadzenie kabli przed montażem jest operacją prostą i tanią.

Instalacja elektryczna i gniazda zasilające

Lokalizacja tablic elektrycznych, tras kablowych i gniazd zasilających musi być skonfrontowana z planowanym układem regałów przed montażem. Tablica elektryczna zasłonięta przez rzędy regałów po montażu jest poważną niezgodnością przepisów elektrycznych, wymagającą dostępności tablicy dla obsługi i w przypadku awarii. Trasy kablowe biegnące przez planowane alejki muszą być przeprowadzone pod posadzką lub przez strop przed montażem regałów.

Gniazda zasilające dla ładowarek wózków widłowych i wózków elektrycznych muszą być rozmieszczone w lokalizacjach dostępnych po montażu regałów, w ustalonych strefach ładowania wózków, nie w alejkach operacyjnych. Planowanie lokalizacji stref ładowania i odpowiadających im punktów zasilania jest elementem projektu układu hali, który musi być rozwiązany przed montażem regałów.

Wentylacja i ogrzewanie – przepływ powietrza przez strefę regałów

Instalacja wentylacyjna i grzewcza hali musi zapewniać odpowiedni przepływ powietrza przez strefę regałów dla utrzymania wymaganych warunków temperaturowych i wilgotnościowych. Regały wysokiego składowania mogą zakłócać przepływ powietrza od nawiewników przy stropie do poziomu pracy w alejkach, tworząc strefy o niewystarczającej cyrkulacji i podwyższonej wilgotności przy składowaniu towarów wrażliwych.

Weryfikacja wystarczalności istniejącej instalacji wentylacyjnej dla nowej konfiguracji hali z regałami może wymagać symulacji CFD przepływu powietrza dla planowanego układu lub przynajmniej doświadczeniowej oceny przez projektanta instalacji wentylacyjnej. Modyfikacje instalacji wentylacyjnej – dodanie nawiewników w alejkach, zmiana kierunkowości nawiewu lub zwiększenie wydajności wentylatorów – są znacznie prostsze przed montażem regałów niż po ich montażu.

Przygotowanie projektu układu regałów

Inwentaryzacja ograniczeń przestrzennych hali

Projekt układu regałów musi być poprzedzony dokładną inwentaryzacją wszystkich ograniczeń przestrzennych hali, które determinują możliwe konfiguracje instalacji. Słupy konstrukcyjne budynku z ich dokładnymi wymiarami i rozmieszczeniem, świetliki i okna w ścianach bocznych, bramy i doki przeładunkowe z ich wymiarami i strefami manewrowymi, instalacje podposadzkowe z kanałami i rurociągami, instalacje naposadzkowe z kolumnami wentylacyjnymi i elektrycznymi – wszystkie te elementy muszą być naniesione na rzut hali stanowiący podstawę projektu układu.

Pomiar hali do celów projektowych musi być wykonany z dokładnością co najmniej ±10 mm dla wymiarów istotnych dla geometrii instalacji. Praca na wymiarach z dokumentacji architektonicznej bez weryfikacji w terenie jest ryzykowna – odchyłki wykonawcze obiektów przemysłowych mogą wynosić kilkadziesiąt milimetrów w stosunku do projektu, co przy gęstym układzie regałów w hali o niewielkiej przestrzeni rezerwy może uniemożliwić realizację zaprojektowanego układu.

Wymagania dotyczące przestrzeni manewrowej i ewakuacyjnej

Projekt układu regałów musi zapewniać przestrzeń manewrową dla planowanego parku wózków zgodną z normą EN 15620 i przepisami BHP oraz drogi ewakuacyjne zgodne z przepisami przeciwpożarowymi. Minimalne szerokości alejek roboczych zależą od typu wózków obsługujących instalację i od szerokości palet – dla wózków czołowych standardowych wynoszą 3,5–4,5 m, dla reach truck 2,5–3 m, dla wózków VNA 1,6–2 m.

Drogi ewakuacyjne muszą mieć szerokość minimum 1,2 m i muszą zapewniać bezpośrednie połączenie każdego punktu hali z wyjściem ewakuacyjnym bez ślepych zaułków wymagających zawracania. Układ regałów musi być skoordynowany z projektem dróg ewakuacyjnych i zaakceptowany przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych jako element projektu bezpieczeństwa pożarowego magazynu.

Strefy manewrowe przy głowicach rzędów regałowych – przestrzeń czołowa niezbędna do wjazdu i wyjazdu wózka z alejki – muszą mieć głębokość odpowiadającą długości wózka z paletą plus wymagany margines bezpieczeństwa. Strefa czołowa przy wózkach czołowych standardowych wynosi minimum 4,5–5 m od czoła regałów do przeszkody lub ściany. Brak wystarczającej strefy manewrowej jest poważnym ograniczeniem operacyjnym i błędem projektowym, który po montażu regałów jest praktycznie nieusuwany bez całkowitej reorganizacji układu.

Kwestie formalne i dokumentacyjne

Pozwolenia i zgłoszenia przed montażem

Montaż instalacji regałowej w istniejącym budynku może wymagać uzyskania pozwolenia na budowę lub złożenia zgłoszenia robót budowlanych w zależności od zakresu prac i charakteru instalacji. Wolnostojące instalacje regałowe niepołączone trwale z konstrukcją budynku zazwyczaj nie wymagają pozwolenia na budowę, ale modyfikacje instalacji tryskaczowej, oświetleniowej lub wentylacyjnej przeprowadzane w ramach przygotowania hali mogą takich pozwoleń wymagać.

Antresole magazynowe montowane jako część projektu instalacji regałowej wymagają zawsze pozwolenia na budowę i podlegają odbiorom przez nadzór budowlany, UDT przy wyposażeniu w urządzenia dźwigowe i rzeczoznawcę ppoż. Niedopełnienie tych wymagań formalnych prowadzi do eksploatowania antresoli bez wymaganych dopuszczeń, co jest naruszeniem prawa budowlanego i podstawą do nakazu wstrzymania użytkowania przez organy nadzoru budowlanego.

Dokumentacja techniczna instalacji

Instalacja regałowa musi być wyposażona w kompletną dokumentację techniczną przed dopuszczeniem do eksploatacji. Dokumentacja obejmuje projekt układu instalacji z rysunkami, obliczeniami nośności i specyfikacją elementów, certyfikaty i deklaracje właściwości użytkowych systemu regałowego wydane przez producenta, protokół montażu potwierdzający prawidłowość wykonania instalacji zgodnie z projektem i wymaganiami producenta, tabliczki znamionowe na każdym rzędzie regałowym z podaniem maksymalnych obciążeń poziomów i sekcji oraz instrukcję eksploatacji i harmonogram przeglądów technicznych.

Dokumentacja ta musi być dostępna w magazynie i udostępniana na żądanie inspektora PIP, rzeczoznawcy ubezpieczeniowego lub innych uprawnionych organów. Brak dokumentacji technicznej instalacji jest niezgodnością stwierdzaną podczas inspekcji i może prowadzić do nakazu wstrzymania eksploatacji do czasu jej uzupełnienia.

Praktyczne przygotowanie przestrzeni

Oczyszczenie i oznakowanie hali przed montażem

Przestrzeń hali przeznaczona pod montaż regałów musi być oczyszczona z wszelkich przeszkód przed przystąpieniem ekipy montażowej. Pozostałości poprzednich instalacji, sprzęt składowany tymczasowo w strefie montażu, elementy niedemontowanych instalacji przeszkadzających w pracy – wszystkie te elementy muszą być usunięte przed montażem. Pracownicy ekipy montażowej nie powinni tracić czasu i zasobów na oczyszczanie miejsca pracy – jest to zadanie zlecającego montaż.

Oznakowanie pozycji rzędów regałów na posadzce przez malowanie lub taśmę klejącą ułatwia i przyspiesza pracę ekipy montażowej i redukuje ryzyko błędów w rozmieszczeniu. Oznakowanie powinno odpowiadać projektowi układu i być wykonane na podstawie pomiaru geodezyjnego lub laserowego z dokładnością wymaganą przez projekt.

Zapewnienie warunków dla ekipy montażowej

Montaż regałów to praca fizyczna wymagająca odpowiednich warunków – wystarczającego oświetlenia całej powierzchni montażu, ogrzanej przestrzeni przy montażu zimą lub wentylowanej przy montażu w upalnych warunkach letnich, dostępu do energii elektrycznej dla narzędzi elektrycznych, sprawnych posadzek bez śliskich miejsc i przeszkód. Zapewnienie tych warunków jest obowiązkiem zlecającego montaż i bezpośrednio wpływa na jakość i tempo wykonania prac.

Podsumowanie

Przygotowanie hali pod montaż regałów magazynowych jest projektem wieloaspektowym, wymagającym systematycznego podejścia obejmującego ocenę techniczną posadzki, weryfikację instalacji wewnętrznych, opracowanie projektu układu z uwzględnieniem wszystkich ograniczeń przestrzennych i wymagań operacyjnych, rozwiązanie kwestii formalnych i dokumentacyjnych oraz praktyczne przygotowanie przestrzeni. Każdy zaniedbany obszar tego przygotowania ujawnia swoje konsekwencje w eksploatacji – czasem jako drobna niedogodność, czasem jako poważne zagrożenie bezpieczeństwa lub jako kosztowna modyfikacja instalacji. Czas i środki zainwestowane w staranne przygotowanie hali wielokrotnie zwracają się w postaci sprawnie działającej, bezpiecznej instalacji regałowej eksploatowanej przez kilkanaście lub kilkadziesiąt lat bez problemów wynikających z niedostatecznego przygotowania.
