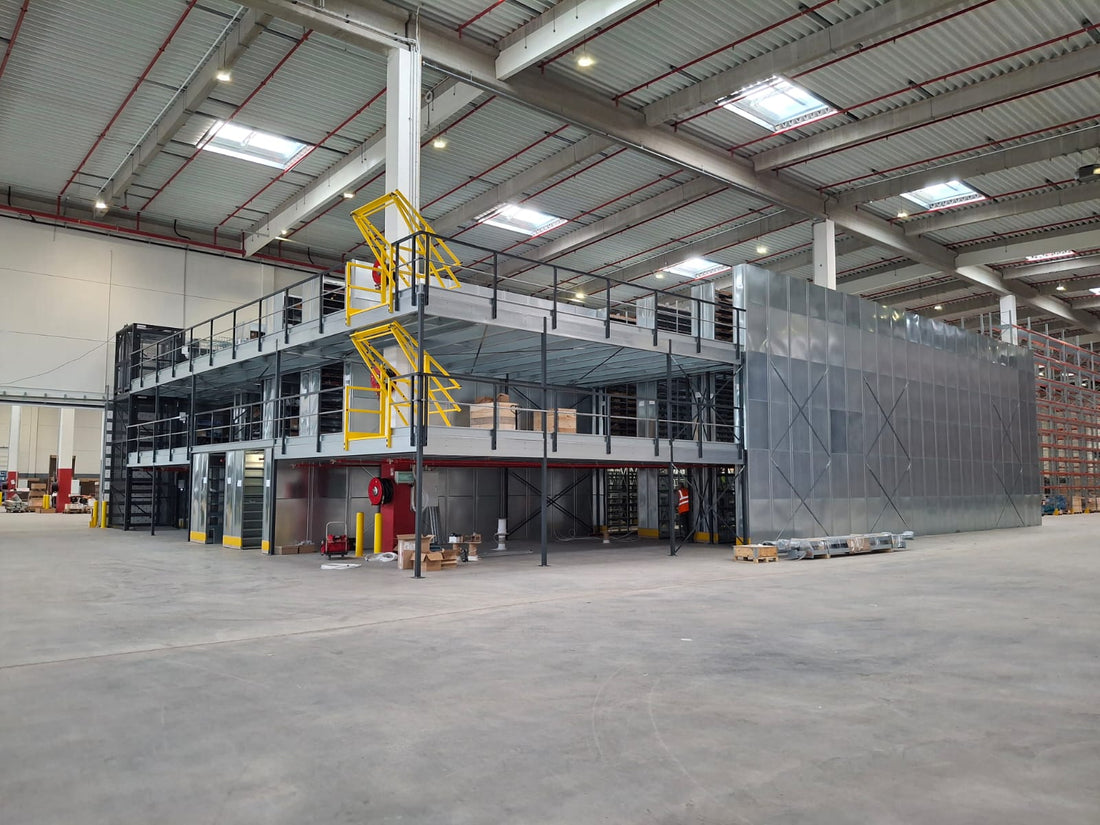

Kiedy warto zastosować antresolę wielopoziomową w magazynie
Udostępnij
Wielopoziomowość jako odpowiedź na wyzwania nowoczesnej logistyki
W logistyce obowiązuje zasada, że przestrzeń kosztuje – każdy metr kwadratowy hali generuje koszty najmu lub amortyzacji, ogrzewania, oświetlenia i ubezpieczenia, niezależnie od tego, czy jest produktywnie wykorzystany. Firma, która płaci za magazyn z ośmiometrowymi sufitami i składuje towar jedynie na czterech metrach wysokości, marnuje połowę płaconej kubatury. Antresola wielopoziomowa to rozwiązanie, które tę marnowaną przestrzeń odzyskuje – tworząc dwa, trzy lub więcej użytkowych poziomów w obrębie tej samej hali, bez poszerzania jej, bez kupowania lub wynajmowania dodatkowej powierzchni.
Antresola wielopoziomowa różni się jednak fundamentalnie od prostszej antresoli jednopoziomowej nie tylko skalą, ale też złożonością techniczną, wymaganiami normowymi i implikacjami operacyjnymi. Tam gdzie antresola jednopoziomowa jest stosunkowo prostym projektem budowlanym, antresola wielopoziomowa jest złożonym przedsięwzięciem inżynieryjnym wymagającym zaawansowanego projektu konstrukcyjnego, precyzyjnych obliczeń statycznych i starannego planowania komunikacji pionowej między poziomami.
Pytanie, kiedy warto zastosować antresolę wielopoziomową, jest zatem pytaniem o wiele bardziej złożonym niż pytanie o antresolę jednopoziomową. Wymaga analizy technicznej możliwości budynku, analizy ekonomicznej opłacalności inwestycji, analizy operacyjnej wpływu na procesy magazynowe i analizy regulacyjnej wymagań ppoż. i BHP. W tym artykule przeprowadzimy przez każdy z tych wymiarów, dostarczając ramy decyzyjne pozwalające na świadome i poprawne podjęcie tej ważnej decyzji.
Czym jest antresola wielopoziomowa i czym różni się od jednopoziomowej
Antresola wielopoziomowa to konstrukcja tworząca co najmniej dwa dodatkowe poziomy użytkowe wewnątrz istniejącej hali – czyli trzy poziomy licząc poziom posadzki. W praktyce spotykane są antresole dwupoziomowe – najczęstsze – oraz trzypoziomowe, przy czym więcej kondygnacji wymaga wyjątkowo wysokich hal i jest stosunkowo rzadkie.
Konstrukcja antresoli wielopoziomowej opiera się na stalowym szkielecie nośnym, który musi przenosić obciążenia wszystkich poziomów na posadzkę hali. W odróżnieniu od antresoli jednopoziomowej, gdzie siły pionowe od obciążeń użytkowych i ciężaru własnego konstrukcji są przenoszone przez jedną kondygnację słupów, antresola wielopoziomowa wymaga przeniesienia skumulowanych obciążeń ze wszystkich poziomów, co dramatycznie zwiększa wymagania co do nośności słupów i kotwień.
Dla antresoli dwupoziomowej w hali o typowej wysokości dla zastosowań wielopoziomowych – od 9 do 12 metrów – każdy poziom użytkowy ma zazwyczaj od 2,5 do 3,5 metra wolnej przestrzeni roboczej. Przy tym zakresie wysokości możliwe jest zastosowanie wózków elektrycznych niskiego unoszenia na poziomach antresoli, co istotnie zwiększa efektywność operacji składowania i kompletacji.
Kluczową różnicą konstrukcyjną między antresolą jedno a wielopoziomową jest konieczność zapewnienia stężeń poprzecznych i podłużnych na każdym poziomie, niezależnie. Każdy poziom antresoli wielopoziomowej musi być poprzecznie usztywniony jako samodzielna kondygnacja, a całość systemu musi być stężona jako jednostka przestrzenna odporna na obciążenia poziome – wiatr, jeśli antresola stoi w obiekcie otwartym, lub obciążenia od ruchu pojazdów na poziomach.
Warunki techniczne – kiedy hala nadaje się na antresolę wielopoziomową
Decyzja o budowie antresoli wielopoziomowej musi być poprzedzona gruntowną oceną warunków technicznych hali. Nie każdy obiekt spełnia wymagania pozwalające na realizację takiej konstrukcji, a odkrycie ograniczeń po zaangażowaniu znaczących środków w projekt jest scenariuszem, który warto uniknąć przez wczesną weryfikację.
Wysokość hali jest parametrem absolutnie determinującym wykonalność antresoli wielopoziomowej. Minimalna wysokość hali dla antresoli dwupoziomowej, zapewniająca sensowne warunki pracy na każdym poziomie, wynosi od 9 do 10 metrów. Przy tej wysokości możliwe jest uzyskanie trzech poziomów – posadzki i dwóch kondygnacji antresoli – z wolną przestrzenią roboczą wynoszącą co najmniej 2,5 metra na każdym poziomie. Hale o wysokości poniżej 9 metrów mogą pomieścić antresolę wielopoziomową tylko z ograniczoną wysokością roboczą na poszczególnych poziomach, co ogranicza możliwe zastosowania.
Dla antresoli trzypoziomowej minimalna wymagana wysokość hali wzrasta do 12 do 13 metrów, a pełen komfort przestrzenny wymaga co najmniej 14 do 15 metrów. Tak wysokie hale są stosunkowo rzadkie w standardowym budownictwie przemysłowym i znacznie częstsze w nowocześnie projektowanych centrach logistycznych.
Nośność posadzki i fundamentów to drugi parametr krytyczny. Antresola wielopoziomowa generuje znacznie wyższe skoncentrowane obciążenia na słupach niż antresola jednopoziomowa. Dla typowej antresoli dwupoziomowej, z obciążeniami użytkowymi rzędu 500 kilogramów na metr kwadratowy na każdym poziomie, siła osiowa w jednym słupie może przekraczać 50 do 80 ton w zależności od siatki słupów i powierzchni obciążonej kondygnacji. Posadzka i fundament muszą być w stanie bezpiecznie przenieść te siły. Ekspertyza geotechniczna i ocena nośności posadzki przez uprawnionego inżyniera konstruktora są absolutnie niezbędne przed jakimkolwiek projektem antresoli wielopoziomowej.
Rozmieszczenie słupów budowlanych hali wpływa na siatkę słupów antresoli. Kolumny antresoli wielopoziomowej nie mogą być rozmieszczone tak, aby kolidowały ze słupami budowlanymi hali. W obiektach o regularnej siatce słupów hali projekt antresoli musi być dostosowany do tej siatki, co może ograniczać możliwe konfiguracje. W halach bezkolumnowych lub o nieregularnej siatce słupów elastyczność projektowania jest wyższa.
Instalacje hali – tryskaczowe, wentylacyjne, elektryczne, klimatyzacyjne – biegnące w przestrzeni potencjalnej antresoli mogą wymagać przebudowy lub modyfikacji. Modyfikacja instalacji tryskaczowej, szczególnie w przypadku konieczności instalacji tryskaczy na każdym poziomie antresoli, może być bardzo kosztowna. Warto dokonać inwentaryzacji instalacji na wczesnym etapie planowania, aby uwzględnić koszty ich modyfikacji w analizie opłacalności.
Analiza ekonomiczna – kiedy antresola wielopoziomowa się opłaca
Antresola wielopoziomowa jest znacznie droższą inwestycją niż jednopoziomowa, jednak dostarcza nieproporcjonalnie więcej powierzchni użytkowej. Właściwa analiza ekonomiczna uwzględnia nie tylko koszt budowy, ale też wartość tworzonej przestrzeni i alternatywne koszty jej pozyskania.
Koszt antresoli wielopoziomowej jest zazwyczaj od 30 do 60 procent wyższy na metr kwadratowy całkowitej powierzchni użytkowej w porównaniu z antresolą jednopoziomową. Wynika to z konieczności stosowania mocniejszej konstrukcji nośnej, bardziej złożonego systemu komunikacji pionowej i wymagającego projektu technicznego. Dla antresoli dwupoziomowej o łącznej powierzchni 400 metrów kwadratowych – 200 metrów na każdym poziomie – koszt całkowity przy pełnym wykończeniu wynosi zazwyczaj od 600 000 do 1 200 000 złotych w zależności od standardu.
Porównanie z kosztem wynajmu równoważnej powierzchni magazynowej wskazuje na atrakcyjność antresoli wielopoziomowej. Przy cenach najmu powierzchni magazynowej w Polsce wynoszących od 30 do 60 złotych za metr kwadratowy miesięcznie, 400 metrów kwadratowych dodatkowej powierzchni kosztuje rocznie od 144 000 do 288 000 złotych. Przy koszcie antresoli 800 000 złotych payback period wynosi od trzech do pięciu i pół roku, a po tym czasie antresola generuje zyski przez kolejne kilkanaście lub kilkadziesiąt lat.
Wartość niematerialna antresoli wielopoziomowej – zachowanie istniejącej lokalizacji i adresu, brak kosztów przeprowadzki, ciągłość operacyjna – jest trudna do wyrażenia w liczbach, ale realnie wpływa na opłacalność decyzji, szczególnie dla firm z dobrze zlokalizowanymi obiektami w aglomeracjach miejskich.
Analiza ekonomiczna musi też uwzględniać koszty utracone wynikające z wdrożenia antresoli. Ograniczona przepustowość operacyjna podczas budowy, koszty tymczasowej reorganizacji składowania, koszty modyfikacji instalacji – wszystkie te pozycje obniżają efektywną opłacalność inwestycji i muszą być uwzględnione w rzetelnej kalkulacji.
Zastosowania operacyjne – dla jakich procesów antresola wielopoziomowa ma sens
Antresola wielopoziomowa nie jest rozwiązaniem odpowiednim dla każdego rodzaju operacji magazynowych. Jej zastosowanie jest optymalne w określonych scenariuszach operacyjnych, gdzie wielopoziomowość przynosi wymierne korzyści procesowe.
Kompletacja zamówień e-commerce i wielokanałowa to środowisko, gdzie antresola wielopoziomowa sprawdza się wyjątkowo dobrze. Szeroki asortyment drobnych produktów, kompletacja jednostkowa i konieczność organizacji setek tysięcy lokalizacji przy minimalnej powierzchni zabudowy hali – to warunki, które naturalnie prowadzą do rozwiązań wielopoziomowych. Każdy poziom antresoli może być dedykowany innej strefie ABC asortymentu lub innej kategorii produktów, co pozwala na logiczną organizację przestrzeni kompletacyjnej.
Dystrybucja produktów farmaceutycznych i medycznych z wymaganiami regulacyjnymi dotyczącymi separacji kategorii i kontroli temperatury jest kolejnym środowiskiem, gdzie antresola wielopoziomowa dostarcza unikatową wartość. Poziomy można dedykować różnym kategoriom produktów wymagającym segregacji, a integracja z systemem klimatyzacji pozwala na utrzymanie różnych stref temperaturowych na różnych kondygnacjach.
Magazyny w lokalizacjach o ograniczonej dostępności terenów przemysłowych lub przy bardzo wysokich cenach gruntów to środowisko, gdzie wielopoziomowość jest jedyną efektywną odpowiedzią na ograniczoną powierzchnię zabudowy. W obszarach metropolitalnych, gdzie cena gruntów przemysłowych sięga kilkuset euro za metr kwadratowy, inwestycja w antresolę wielopoziomową o nośności kilkuset złotych na metr kwadratowy dodatkowej powierzchni jest ekonomicznie oczywistym wyborem.
Firmy sezonowe z dramatyczną sezonowością wolumenu – od kilkudziesięciu do kilkuset procent zmiany zapotrzebowania na przestrzeń – mogą wykorzystać antresolę wielopoziomową jako elastyczny bufor pojemności. W szczycie sezonu wszystkie poziomy są aktywne i pełne, poza szczytem wyższe poziomy służą jako bufor długoterminowego składowania rzadziej rotującego asortymentu.
Kiedy antresola wielopoziomowa nie jest właściwym rozwiązaniem
Rzetelna analiza wymaga też identyfikacji scenariuszy, w których antresola wielopoziomowa nie jest optymalnym rozwiązaniem, mimo że technicznie może być wykonalna.
Asortyment ciężki i paletowy jako dominujący typ składowanego towaru zazwyczaj nie jest optymalnym kandydatem na antresolę wielopoziomową. Pełne palety ważące od 500 kilogramów do ponad tony wymagają wózków widłowych do obsługi, a efektywne operowanie wózkami widłowymi na poziomach antresoli jest możliwe tylko przy dostępie ramp dojazdowych lub wind towarowych o odpowiednio dużej nośności, co dramatycznie zwiększa koszt inwestycji. Przy takim asortymencie klasyczne regały paletowe obsługiwane wózkami reach truck na poziomie posadzki są zazwyczaj bardziej efektywnym rozwiązaniem.
Intensywny ruch wózków widłowych z dużymi masami jako dominujący sposób obsługi magazynu wyklucza lub istotnie komplikuje stosowanie antresoli wielopoziomowej. Wózki widłowe o masie kilku ton generują znaczne dynamiczne obciążenia podłogi antresoli, wymagając znacznie przewymiarowanej konstrukcji i posadzki antresoli. Wibracje generowane przez wózki mogą też negatywnie wpływać na stabilność produktów i bezpieczeństwo pracowników na sąsiednich poziomach.
Bardzo krótki horyzont planowania lub niepewność co do lokalizacji są sytuacjami, gdy inwestycja w antresolę wielopoziomową może być ryzykowna. Choć konstrukcja jest technicznie demontowalna, koszt demontażu i transportu do nowej lokalizacji jest znaczący, a wartość rezydualna po demontażu jest niższa od wartości zamontowanej konstrukcji. Firma planująca zmianę lokalizacji w ciągu dwóch lub trzech lat powinna starannie rozważyć ten element w analizie ekonomicznej.
Wymagania ppoż. dla antresoli wielopoziomowej – kluczowe aspekty bezpieczeństwa
Bezpieczeństwo pożarowe antresoli wielopoziomowej jest zagadnieniem istotnie bardziej złożonym niż dla antresoli jednopoziomowej, ze względu na większą liczbę osób mogących przebywać na wyższych kondygnacjach, większe trudności ewakuacyjne i bardziej skomplikowane warunki działania systemów gaśniczych.
Drogi ewakuacyjne dla każdego poziomu antresoli wielopoziomowej muszą zapewniać możliwość bezpiecznego opuszczenia budynku przez wszystkie osoby przebywające na każdym poziomie w maksymalnym czasie ewakuacji wymaganym przepisami. Dla antresoli dwupoziomowej o powierzchni przekraczającej określone progi wymagane są co najmniej dwa niezależne wyjścia ewakuacyjne z każdego poziomu prowadzące do dwóch różnych dróg ewakuacyjnych. Projektowanie dróg ewakuacyjnych dla antresoli wielopoziomowej jest zadaniem wymagającym udziału rzeczoznawcy ds. zabezpieczeń przeciwpożarowych już na etapie wstępnej koncepcji.
System tryskaczowy dla antresoli wielopoziomowej jest znacznie bardziej złożony niż dla antresoli jednopoziomowej. Podłogi antresol – nawet siatkowe, przepuszczające wodę – mogą wpływać na rozkład wody z tryskaczy sufitowych, co wymaga zaprojektowania osobnej warstwy tryskaczy dla każdego poziom antresoli. Normy NFPA i europejskie wytyczne ppoż. dla magazynów wielopoziomowych wymagają zazwyczaj tryskaczy wewnątrzpoziomowych na każdej kondygnacji, co istotnie zwiększa koszt instalacji ppoż. i musi być uwzględnione w budżecie projektu.
Klasy odporności ogniowej konstrukcji antresoli muszą być zgodne z wymaganiami dla danej kategorii pożarowej budynku i dla planowanej liczby kondygnacji. Niekiedy wymagane jest zabezpieczenie ogniochronne stalowych elementów nośnych przez malowanie farbami pęczniejącymi lub obudowanie płytami ogniochronnymi, co wpływa na koszt i na harmonogram realizacji.
Komunikacja pionowa – projekt kluczowy dla efektywności operacyjnej
W antresoli wielopoziomowej kwestia komunikacji pionowej – transportu towarów i przemieszczania ludzi między kondygnacjami – jest zagadnieniem projektowym o pierwszorzędnym znaczeniu dla efektywności operacyjnej. Błędy w tym obszarze prowadzą do powstawania wąskich gardeł, które mogą zdezawuować korzyści z wielopoziomowości.
Windy towarowe są kluczowym elementem infrastruktury antresoli wielopoziomowej obsługującej intensywny ruch towaru. Nośność, wymiary platformy, prędkość i liczba wind muszą być dobrane na podstawie analizy przepływów towarowych – łącznego wolumenu towarów przemieszczanych między poziomami dziennie, szczytowego natężenia ruchu w godzinie szczytu i dopuszczalnego czasu oczekiwania. Niedoszacowanie przepustowości wind jest jednym z najczęstszych błędów projektowych antresol wielopoziomowych, prowadzącym do kolejek i przestojów.
Przenośniki pionowe i spiralne stanowią alternatywę dla wind towarowych przy jednorodnym typie jednostek ładunkowych – kartonów, pojemników lub toreb. Przenośnik spiralny dla kartonów o regulowanej pochylni może obsługiwać przepływ od kilkuset do kilku tysięcy jednostek na godzinę, całkowicie automatycznie, bez konieczności angażowania operatora. Dla intensywnych operacji kompletacji e-commerce przenośnik spiralny jest często bardziej efektywnym rozwiązaniem niż winda.
Zsypy dla pustych pojemników i opakowań idą zazwyczaj w parze z przenośnikami wznoszącymi lub windami pełnych jednostek, tworząc kompletny system cyrkulacji nośników między poziomami. Prosty zsyp grawitacyjny dla pustych kartonów lub pojemników – rura lub kanał o odpowiednim pochyleniu – jest rozwiązaniem bardzo efektywnym kosztowo i energetycznie.
Schody dla personelu muszą być zaprojektowane zgodnie z normami bezpieczeństwa i z uwzględnieniem liczby osób korzystających oraz wymagań ewakuacyjnych. Dla antresoli wielopoziomowej z większą liczbą pracowników szerokość biegu schodów może wymagać dostosowania do wymagań ewakuacyjnych, co musi być określone na etapie projektu przez rzeczoznawcę ppoż.
Projekt techniczny antresoli wielopoziomowej – kto i jak
Projekt antresoli wielopoziomowej to złożony, wielobranżowy dokument, wymagający zaangażowania specjalistów z kilku dziedzin i ścisłej koordynacji między nimi.
Inżynier konstruktor z uprawnieniami w specjalności konstrukcyjno-budowlanej jest kluczową osobą w zespole projektowym. Jego zadaniem jest opracowanie projektu stalowej konstrukcji nośnej – siatki słupów, belek kondygnacyjnych, stężeń – z obliczeniami statycznymi potwierdzającymi nośność systemu dla wszystkich przewidywanych kombinacji obciążeń. Projekt konstruktora musi uwzględniać zarówno obciążenia statyczne – ciężar konstrukcji i towaru – jak i dynamiczne – ruch wózków, operacje przeładunkowe – i obciążenia wyjątkowe – kolizje wózków, drgania sejsmiczne.
Architekt lub projektant wnętrz opracowuje projekt funkcjonalny i architektoniczny antresoli, obejmujący rozmieszczenie stref funkcjonalnych na poszczególnych poziomach, projekt dróg komunikacyjnych, lokalizację schodów i wind oraz projekt wykończenia poziomów. Projekt architektoniczny musi być skoordynowany z projektem konstrukcyjnym i z projektami instalacyjnymi.
Projektant instalacji przeciwpożarowych opracowuje projekt systemu tryskaczowego i sygnalizacji pożarowej dla poszczególnych poziomów antresoli. Projekt ten musi być uzgodniony z rzeczoznawcą ppoż. i spełniać wymagania obowiązujących przepisów ppoż. dla danej kategorii obiektu.
Projektant elektryczny opracowuje projekt instalacji elektrycznej, oświetleniowej i teletechnicznej dla każdego poziomu antresoli. Instalacje muszą być zaprojektowane z uwzględnieniem planowanego wyposażenia każdego poziomu i muszą spełniać wymagania norm elektrycznych i BHP.
Koordynacja między wszystkimi branżami projektowymi jest kluczowa dla uniknięcia kolizji instalacyjnych i sprzeczności między projektami. W złożonych projektach stosuje się narzędzia BIM – Building Information Modeling – pozwalające na integrację wszystkich projektów w jednym modelu 3D i automatyczną detekcję kolizji.
Etapowanie budowy antresoli wielopoziomowej – strategia dla rosnących firm
Antresola wielopoziomowa nie musi być realizowana jednorazowo jako kompletna inwestycja. Etapowe podejście – gdzie pierwszy etap dostarcza jedną kondygnację, a kolejny etap dodaje następną – może być strategią pozwalającą na rozłożenie inwestycji w czasie i na dostosowanie jej tempa do faktycznego wzrostu potrzeb.
Etapowanie wymaga jednak odpowiedniego projektowania od samego początku. Konstrukcja pierwszego poziomu musi być zaprojektowana z uwzględnieniem docelowego stanu wielopoziomowego – słupy pierwszego poziomu muszą mieć nośność wystarczającą do przeniesienia obciążeń ze wszystkich planowanych kondygnacji, a połączenia muszą być skonstruowane tak, aby umożliwiały łatwe dokowanie kolejnego poziomu bez konieczności demontażu istniejącej konstrukcji.
Projekt docelowy musi być opracowany na początku i musi uwzględniać etapowanie jako element planu realizacji. Projekt etapowany po fakcie – gdy po kilku latach eksploatacji pierwszego poziomu decyduje się na rozbudowę – jest znacznie trudniejszy i droższy, bo istniejąca konstrukcja może wymagać wzmocnienia lub modyfikacji.
Koszty etapowania są zazwyczaj wyższe niż koszty jednorazowej realizacji docelowego stanu, jednak rozłożenie w czasie zmniejsza jednorazowe obciążenie budżetu i pozwala na finansowanie kolejnych etapów z przepływów generowanych przez już działające poziomy.
Wybór wykonawcy antresoli wielopoziomowej – kluczowe kompetencje
Budowa antresoli wielopoziomowej to projekt znacznie bardziej złożony niż antresola jednopoziomowa, wymagający wykonawcy z odpowiednimi kompetencjami technicznymi i doświadczeniem.
Doświadczenie w realizacji antresol wielopoziomowych jest pierwszym i najważniejszym kryterium. Liczba zrealizowanych projektów podobnej skali, możliwość wizyty na ukończonych realizacjach i referencje od klientów z podobnymi projektami – to elementy weryfikacji, które pozwalają ocenić rzeczywiste doświadczenie wykonawcy.
Kompleksowość oferty – obejmującej projekt, montaż konstrukcji, instalacje i wykończenie jako zintegrowaną usługę – jest szczególnie ważna dla antresoli wielopoziomowych, gdzie koordynacja między branżami jest złożona. Wykonawca oferujący kompleksową usługę przejmuje odpowiedzialność za koordynację i eliminuje ryzyko nieporozumień między niezależnymi podwykonawcami.
Znajomość przepisów ppoż. i BHP specyficznych dla obiektów wielopoziomowych jest kompetencją, której nie można pominąć przy ocenie wykonawcy. Błędy w projekcie lub realizacji wynikające z nieznajomości przepisów mogą prowadzić do konieczności kosztownych modyfikacji lub do odmowy odbioru przez służby ppoż.
Podsumowanie
Antresola wielopoziomowa jest rozwiązaniem, które w odpowiednich warunkach technicznych i przy właściwej analizie ekonomicznej dostarcza spektakularnego wzrostu pojemności składowania i efektywności przestrzennej bez zwiększania footprint magazynu. Warto po nią sięgnąć gdy hala ma odpowiednią wysokość od 9 do 15 metrów, posadzka i fundamenty mają wystarczającą nośność, asortyment i procesy operacyjne są dostosowane do obsługi na wielu poziomach, analiza ekonomiczna wskazuje na akceptowalny payback period i firma planuje długoterminowe użytkowanie obiektu. Kluczem do sukcesu jest wczesna i rzetelna analiza techniczna możliwości budynku, staranne planowanie komunikacji pionowej, kompletny projekt wielobranżowy i doświadczony wykonawca zdolny do realizacji złożonego projektu inżynieryjnego
