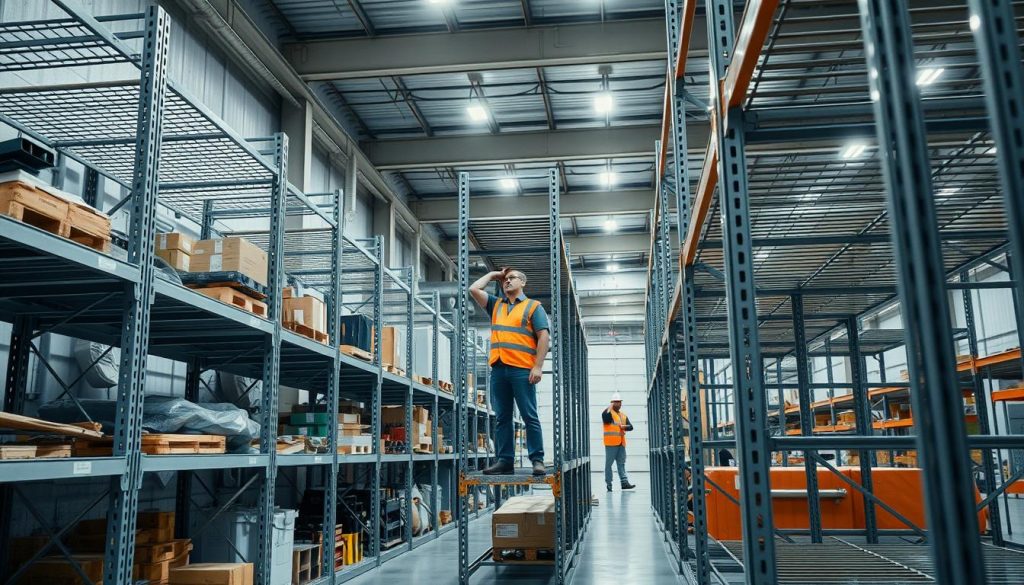

Kiedy wymienić stare regały magazynowe – korozja, uszkodzenia i brak dokumentacji technicznej
Udostępnij
Stare regały – gdy sprawdzone staje się niebezpieczne
W każdym magazynie istnieje naturalnie konserwatywne podejście do infrastruktury, która działa. Regały stoją, towar leży na półkach, operacje się toczą – po co zmieniać coś, co funkcjonuje? To rozumowanie jest intuicyjne i w wielu przypadkach słuszne. Dobra infrastruktura, właściwie eksploatowana i regularnie konserwowana, może służyć przez dekady.
Problem pojawia się wtedy, gdy „działa" zaczyna być mylone z „jest bezpieczne i zgodne z normami". Regały, które przez kilkanaście lat były regularnie uderzane przez wózki widłowe, nigdy nie były poddawane formalnym przeglądom, których dokumentacja nie istnieje lub zaginęła, których korozja postępuje w niewidocznych punktach i których nośność jest dziś nieznana – takie regały mogą stać i wyglądać na sprawne, a jednocześnie być poważnym zagrożeniem czekającym na właściwy moment.
Pytanie „kiedy wymienić stare regały?" nie ma prostej, jednej odpowiedzi. Nie istnieje normatywny „czas życia" systemu regałowego po którym automatycznie musi być wymieniony. Decyzja o wymianie lub naprawie jest zawsze wynikiem oceny stanu technicznego, oceny dokumentacji i oceny ekonomicznej – i musi być podejmowana świadomie, na podstawie faktów, nie na podstawie intuicji ani na podstawie chęci uniknięcia kosztów.
W tym artykule omawiamy trzy główne kategorie przesłanek skłaniających do wymiany starych regałów: korozję, uszkodzenia mechaniczne i brak dokumentacji technicznej. Dla każdej z tych kategorii wyjaśniamy, jak rozpoznać problem, jak ocenić jego wagę i jak podjąć właściwą decyzję.
Korozja regałów – kiedy rdza staje się problemem bezpieczeństwa
Korozja jest nieodłącznym wyzwaniem każdej konstrukcji stalowej eksploatowanej w środowisku zawierającym wilgoć i tlen. W magazynach korozja może postępować z różną intensywnością w zależności od środowiska, od jakości oryginalnej powłoki ochronnej i od historii konserwacji.
Rodzaje korozji na elementach regałowych różnią się mechanizmem i konsekwencjami dla nośności. Korozja powierzchniowa – cienko rozprzestrzeniony nalot rdzy na powierzchni profilu – jest zjawiskiem estetycznym, które przy małym zaawansowaniu nie zagraża nośności. Korozja wżerowa – lokalne, głębokie zagłębienia rdzewienia penetrujące w materiał – jest znacznie poważniejsza, bo redukuje efektywny przekrój elementu w miejscu wżeru. Korozja pęknięć – rozwijająca się w miejscach styku elementów, pod nakrętkami śrub i przy spoinach – jest najtrudniejsza do wykrycia, bo przebiega w miejscach niewidocznych i może zaawansować zanim zostanie zauważona.
Ocena zaawansowania korozji wymaga zarówno oględzin wzrokowych jak i pomiarów. Grubość ścianki profilu przed i po korozji można zmierzyć ultradźwiękowym miernikiem grubości bez konieczności wycinania próbek. Ubytek materiału przekraczający dziesięć procent nominalnej grubości ścianki jest zazwyczaj granicą, powyżej której wymagana jest ocena przez inżyniera konstruktora. Ubytek przekraczający dwadzieścia do trzydziestu procent nominalnej grubości jest zazwyczaj podstawą do wymiany elementu bez dalszej analizy.
Lokalizacja korozji ma znaczenie dla oceny jej konsekwencji. Korozja w połowie wysokości słupa, gdzie naprężenia od zginania są największe, jest poważniejsza niż korozja przy podstawie słupa w strefie mniej obciążonej naprężeniami. Korozja złączy belek z ramami, gdzie koncentracja naprężeń jest wysoka, jest szczególnie niebezpieczna.
Środowiska o podwyższonym ryzyku korozji wymagają szczególnej uwagi. Magazyny chłodnicze i mroźnie, gdzie cykliczne zmiany temperatury powodują kondensację wilgoci na elementach metalowych, są środowiskami o wyraźnie przyspieszonym tempie korozji w porównaniu ze standardowymi magazynami w temperaturze pokojowej. Magazyny chemiczne, gdzie opary i ciecze mogą atakować powłoki i podłoże stalowe, są innym środowiskiem wysokiego ryzyka. Magazyny w regionach nadmorskich, gdzie sól morska jest obecna w atmosferze, mają podobnie podwyższone tempo korozji.
Uszkodzenia mechaniczne – granica między naprawą a wymianą
Uszkodzenia mechaniczne regałów magazynowych, których główną przyczyną są kolizje z wózkami widłowymi, są najczęstszą kategorią uszkodzeń w aktywnie eksploatowanych magazynach. Każdy aktywny magazyn z ruchem wózków widłowych gromadzi uszkodzenia pokolizyjne w czasie – pytanie brzmi, czy te uszkodzenia są identyfikowane, dokumentowane i zarządzane, czy narastają niezauważone.
Odkształcenia słupów ram są najpoważniejszym typem uszkodzenia mechanicznego z perspektywy bezpieczeństwa. Słup po uderzeniu wózka widłowego może być odchylony od pionu, wgnieciony lokalnie lub skręcony wzdłuż osi. Każdy z tych typów odkształcenia zmniejsza nośność krytyczną słupa na wyboczenie w stopniu zależnym od rodzaju i wielkości deformacji.
Norma PN-EN 15635 wprowadza trójstopniowy system klasyfikacji uszkodzeń. Kategoria zielona – uszkodzenia nieistotne, niewymagające interwencji. Kategoria żółta – uszkodzenia wymagające naprawy w ustalonym terminie, ale niewymagające natychmiastowego wyłączenia. Kategoria czerwona – uszkodzenia wymagające natychmiastowego wyłączenia elementu z eksploatacji do czasu naprawy lub wymiany.
Dla słupów ram, norma podaje orientacyjne kryteria kwalifikacji. Odchylenie słupa od pionu przekraczające H/333 wysokości słupa, gdzie H jest wysokością mierzonego odcinka, kwalifikuje uszkodzenie jako żółte lub czerwone w zależności od wartości bezwzględnej. Dla słupa o wysokości 3 metrów próg żółty to odchylenie przekraczające 9 milimetrów, a próg czerwony – zazwyczaj dwukrotność progu żółtego.
Wgniecenia lokalne słupa są trudniejsze do kwalifikacji, bo ich wpływ na nośność zależy od głębokości, szerokości i lokalizacji wgniecenia względem długości słupa. Głębokie wgniecenie w połowie wysokości słupa, gdzie naprężenia od wyboczenia są maksymalne, jest znacznie groźniejsze niż płytkie wgniecenie przy podstawie. Kwalifikacja takich uszkodzeń wymaga oceny przez uprawnionego inspektora z doświadczeniem w systemach regałowych.
Uszkodzenia belek regałowych obejmują przede wszystkim deformacje złączy i ugięcia. Złącze belki odkształcone mechanicznie – przez uderzenie wózka lub przez nadmierny naciąg przy próbie wyrwania – może nie blokować się prawidłowo w perforacji ramy, co stwarza ryzyko wypadnięcia belki. Belka z trwałym ugięciem plastycznym pod własnym ciężarem – widocznym gdy sekcja jest odciążona – miała historię przeciążeń przekraczających granicę plastyczności materiału i powinna być wymieniona.
Kiedy naprawa ma sens, a kiedy wymiana jest jedyną opcją
Nie każde uszkodzenie regałów wymaga ich wymiany. Część uszkodzeń może być naprawiona przez wymianę uszkodzonego elementu na nowy oryginalny element systemu. Kluczowe pytanie brzmi: kiedy naprawa jest wystarczająca i bezpieczna, a kiedy wymiana całości jest jedyną właściwą decyzją?
Naprawa przez wymianę pojedynczego elementu jest rozwiązaniem właściwym gdy uszkodzony element jest jedynym problemem w systemie, gdy dostępny jest oryginalny element zamienny od producenta systemu, gdy reszta systemu jest w dobrym stanie technicznym z kompletną dokumentacją i gdy wymiana jest realizowana przez wyspecjalizowaną ekipę z właściwym sprzętem i wiedzą.
Wymiana elementu prowizorycznym zamiennikiem – elementem z innego systemu, elementem o nieznanej kompatybilności lub elementem spawanym i regenerowanym bez dokumentacji – nie jest naprawą w sensie przywrócenia bezpieczeństwa. Jest stworzeniem nowego problemu w postaci elementu o nieznanej nośności połączenia z resztą systemu.
Wymiana całości lub większości systemu staje się ekonomicznie i bezpieczeńsobiorczo właściwą decyzją w kilku scenariuszach: gdy uszkodzeń jest tak wiele, że koszt wymiany uszkodzonych elementów zbliża się do kosztu nowego systemu, gdy uszkodzenia obejmują elementy nośne w kluczowych lokalizacjach, gdy system pochodzi od producenta, który już nie istnieje i nie ma oryginalnych zamienników, gdy system jest niezidentyfikowany i kompatybilność elementów zamiennych nie może być potwierdzona lub gdy dokumentacja techniczna jest niekompletna i nie może być odtworzona.
Brak dokumentacji technicznej – niewidoczne zagrożenie
Trzecią i być może najpoważniejszą z perspektywy prawnej kategorią przesłanek do wymiany regałów jest brak dokumentacji technicznej. To problem, który nie jest widoczny gołym okiem i który może istnieć w magazynach wyglądających na doskonale zorganizowane i bezpieczne.
Dokumentacja techniczna systemu regałowego, wymagana normą PN-EN 15635, obejmuje kilka kategorii dokumentów. Projekt techniczny z obliczeniami statycznymi jest dowodem, że system był zaprojektowany przez uprawnionego inżyniera dla konkretnych warunków instalacji i konkretnych obciążeń. Karty obciążeń są wynikiem tych obliczeń i definiują dopuszczalne obciążenia eksploatacyjne. Certyfikaty materiałowe stali potwierdzają, że elementy były wyprodukowane z materiałów o właściwościach zakładanych w obliczeniach. Protokoły odbioru technicznego po montażu potwierdzają, że system był zamontowany zgodnie z projektem i był sprawdzony przez uprawnioną osobę przed uruchomieniem.
Brak któregokolwiek z tych dokumentów jest nie tylko naruszeniem normy – jest też poważnym problemem prawnym w przypadku wypadku. Menedżer lub właściciel firmy, który eksploatuje system regałowy bez dokumentacji potwierdzającej jego bezpieczeństwo, ma bardzo trudną sytuację dowodową jeśli dojdzie do wypadku i postępowania karnego lub cywilnego.
Typowe scenariusze braku dokumentacji dotyczą kilku kategorii magazynów. Magazyny, które istnieją od wielu lat i przez które regały „przechodziły" z poprzednią firmą lub poprzednim właścicielem obiektu – dokumentacja zaginęła przy zmianach własnościowych. Magazyny, w których regały były dokupywane stopniowo i z różnych źródeł – każdy zakup był traktowany jako prosty zakup towaru, a nie jako inwestycja techniczna wymagająca dokumentacji. Magazyny z regałami używanymi, kupionymi od likwidowanych firm – sprzedawca nie miał dokumentacji i kupujący nie wymagał jej przedstawienia.
Odtworzenie dokumentacji dla istniejącego systemu jest możliwe, ale kosztowne i czasochłonne. Uprawniony inżynier może przeprowadzić inwentaryzację techniczną systemu, zidentyfikować producenta i system, pobrać lub oszacować parametry elementów i opracować obliczenia sprawdzające nośność przy aktualnym stanie systemu. Na podstawie tej inwentaryzacji można wydać nowe karty obciążeń i dokumentację eksploatacyjną. Jednak jeśli w trakcie inwentaryzacji zostaną stwierdzone poważne uszkodzenia lub niezgodności, mogą one uniemożliwić legalizację systemu i wymusić jego wymianę.
Systemy mieszane – niebezpieczeństwo niekompatybilnych elementów
Odrębną kategorią problemu, często współistniejącą z brakiem dokumentacji, są systemy mieszane – zbudowane z elementów pochodzących z różnych systemów lub różnych producentów.
Systemy mieszane powstają zazwyczaj stopniowo, przez wiele lat. Oryginalne regały są uzupełniane, gdy brakuje elementów lub gdy system jest rozbudowywany. Ktoś kupuje dodatkowe belki, które „wyglądają tak samo" jak oryginalne. Ktoś wymienia uszkodzone ramy na „podobne" z innego systemu znalezionego taniej. Z biegiem czasu system, który oryginalnie był jednorodny, staje się zlepkiem elementów z różnych producentów i różnych generacji.
Problem techniczny systemu mieszanego wynika z niekompatybilności złączy. Belka z systemu A, zamontowana w ramie z systemu B, może pasować geometrycznie – wchodzić w perforację i wyglądać na zamontowaną. Ale luz między złączem a otworem perforacji, wynikający z minimalnych różnic w geometrii, może być wystarczający, żeby belka wypadła przy stosunkowo małej sile bocznej. Nikt nie obliczył nośności tego połączenia, bo nie istnieje certyfikacja systemów mieszanych.
Identyfikacja systemu mieszanego wymaga doświadczenia i wiedzy o systemach dostępnych na rynku. Dla osoby bez tej wiedzy elementy z różnych systemów mogą wyglądać identycznie. Audyt przez doświadczonego inspektora systemów regałowych jest konieczny dla stwierdzenia, czy system jest jednorodny czy mieszany.
Wiek regałów a konieczność wymiany – jak myśleć o tym właściwie
Wiek regałów jest parametrem, który jest często przywoływany w dyskusjach o wymianie systemu, ale który sam w sobie nie jest wystarczającym kryterium decyzji.
Normy europejskie i krajowe przepisy BHP nie definiują maksymalnego czasu eksploatacji systemu regałowego po którym automatycznie musi być wymieniony. Producenci systemów regałowych zazwyczaj podają szacowaną żywotność techniczną systemu jako okres, przez który system może być bezpiecznie eksploatowany pod warunkiem właściwej eksploatacji i regularnych przeglądów. Ta żywotność wynosi zazwyczaj od dziesięciu do trzydziestu lat dla systemów stalowych.
Wiek ma znaczenie jako pośredni wskaźnik akumulacji uszkodzeń i degradacji. System mający dwadzieścia lat intensywnej eksploatacji w aktywnym magazynie z codziennym ruchem wózków widłowych ma statystycznie wyższe prawdopodobieństwo akumulowanych uszkodzeń niż system mający pięć lat. Ale to nie wiek decyduje – decyduje stan faktyczny, który musi być oceniony bezpośrednio.
Właściwym podejściem jest traktowanie wieku jako czynnika uzasadniającego pogłębioną inspekcję, a nie jako kryterium automatycznej wymiany. System mający piętnaście lat powinien być poddany kompleksowemu audytowi technicznemu, który oceni faktyczny stan elementów, kompletność dokumentacji i zgodność z aktualnymi normami. Wyniki audytu, a nie sam wiek, są podstawą decyzji.
Audyt techniczny jako narzędzie decyzyjne
Audyt techniczny systemu regałowego jest instrumentem, który zamienia pytanie „czy wymienić?" z subiektywnej oceny w faktami opartą analizę.
Zakres audytu dla starych systemów jest szerszy niż standardowy roczny przegląd wymagany normą PN-EN 15635. Obejmuje nie tylko ocenę stanu technicznego elementów, ale też weryfikację kompletności i aktualności dokumentacji, identyfikację producenta i systemu, ocenę kompatybilności elementów, weryfikację kotwieniu i ocenę zgodności z aktualnymi normami, które mogły się zmienić od momentu pierwotnej instalacji.
Specjalista przeprowadzający audyt starych systemów musi mieć doświadczenie z szerokim portfolio systemów różnych producentów i z oceną stanu technicznego elementów o różnym stopniu zużycia. To kompetencja specyficzna, wyróżniająca się od rutynowych przeglądów rocznych.
Wyniki audytu powinny dostarczyć odpowiedzi na kilka kluczowych pytań. Czy system jest bezpieczny do dalszej eksploatacji i na jakich warunkach? Które elementy wymagają natychmiastowej wymiany? Które wymagają wymiany w ustalonym terminie? Czy dokumentacja może być odtworzona? Czy ekonomicznie uzasadnione jest naprawianie i dokumentowanie systemu, czy wymiana całości na nowy jest lepszą opcją?
Analiza ekonomiczna wymiany versus naprawy
Decyzja o wymianie versus naprawie lub kontynuacji eksploatacji po naprawach jest decyzją ekonomiczną, ale taką, która musi uwzględniać nie tylko koszty bezpośrednie.
Koszty bezpośrednie naprawy starych regałów obejmują koszt audytu, koszt wymiany uszkodzonych elementów na oryginalne zamienniki, koszt odtworzenia dokumentacji, koszt ewentualnego wzmocnienia kotwieniu i koszt wymiany kart obciążeń. Suma tych kosztów może być znacząca dla systemów z rozległymi uszkodzeniami.
Koszty bezpośrednie wymiany systemu obejmują koszt demontażu starego systemu, koszt nowego systemu wraz z projektem technicznym i montażem i koszt odbioru technicznego. Są to wyższe koszty jednorazowe, ale dają wyraźnie zdefiniowaną wartość: nowy system z kompletną dokumentacją, pełną nośnością i zerową historią uszkodzeń.
Koszty ukryte kontynuacji eksploatacji problematycznego systemu to ryzyko wypadku, które choć trudne do kwantyfikacji, ma realną wartość finansową w postaci potencjalnych odszkodowań, kar, kosztów prawnych i wzrostu składek ubezpieczeniowych. Ryzyko prawne odpowiedzialności karnej za narażenie pracowników na niebezpieczeństwo przy eksploatacji systemu bez wymaganej dokumentacji jest kosztem niemierzalnym, ale realnym.
Kiedy wymiana jest decyzją jednoznaczną
Kilka scenariuszy sprawia, że decyzja o wymianie systemu jest jednoznaczna i nie powinna być odkładana.
System z elementami kategorii czerwonej według normy PN-EN 15635, które nie mogą być naprawione przez wymianę oryginalnych zamienników, bo zamienniki nie są dostępne lub bo producent nie istnieje, musi być wymieniony.
System z korozją przekraczającą dwadzieścia do trzydziestu procent grubości ścianek elementów nośnych w wielu miejscach jednocześnie jest systemem, którego naprawa przez wymianę korodujących elementów jest nieuzasadniona ekonomicznie w porównaniu z wymianą całości.
System niezidentyfikowany, dla którego nie można potwierdzić kompatybilności elementów i dla którego nie można odtworzyć dokumentacji przez brak danych producenta, musi być wymieniony lub poddany kosztownemu procesowi certyfikacji ex-post przez wyspecjalizowaną jednostkę.
System z historią wielokrotnych napraw prowizorycznych, z elementami spawanymi lub wzmacnianie nieortodoksyjnymi metodami, których nośność nie jest udokumentowana, jest systemem, który nie może być bezpiecznie certyfikowany bez demontażu i oceny każdego elementu z osobna – co zazwyczaj kosztuje więcej niż wymiana.
Podsumowanie
Decyzja o wymianie starych regałów magazynowych nie jest prostą kwestią czasu eksploatacji – jest wynikiem rzetelnej oceny trzech kategorii przesłanek: stanu technicznego z perspektywy korozji i uszkodzeń mechanicznych, kompletności i aktualności dokumentacji technicznej i ekonomicznej analizy kosztów naprawy versus wymiany z uwzględnieniem ryzyk prawnych. Audyt techniczny przeprowadzony przez uprawnionego inspektora jest narzędziem, które zamienia tę decyzję z intuicyjnej w opartą na faktach. Firmy, które regularnie audytują swoje systemy regałowe i podejmują decyzje o naprawie lub wymianie na podstawie wyników audytów, zarządzają ryzykiem bezpieczeństwa i ryzykiem prawnym proaktywnie. Firmy, które odkładają te decyzje do momentu gdy coś pójdzie nie tak, mogą płacić cenę wielokrotnie wyższą niż koszt terminowej wymiany systemu.
