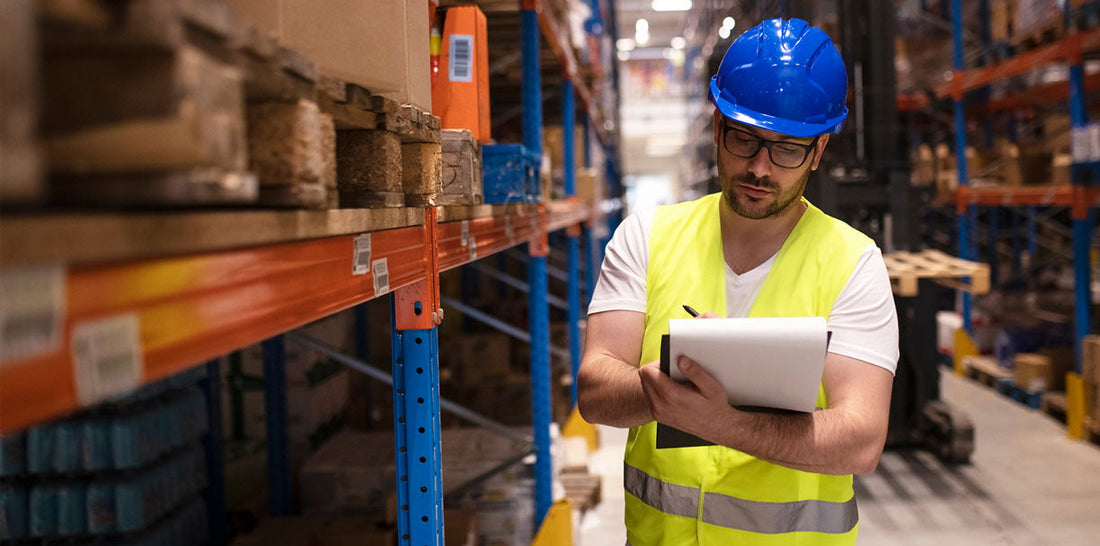

Kontrola stanu regałów paletowych – najczęstsze uszkodzenia konstrukcji

Wprowadzenie – dlaczego regularna kontrola regałów paletowych jest obowiązkiem, a nie opcją

Regały paletowe to konstrukcje stalowe pracujące pod stałym obciążeniem w środowisku, gdzie codziennie poruszają się ciężkie pojazdy przemysłowe, a błąd ludzki jest nieunikniony. Kolizja wózka widłowego ze słupkiem, przeciążona belka, korozja rozwijająca się przez miesiące w niewidocznym miejscu – każde z tych zdarzeń, z pozoru błahe lub niezauważone, może prowadzić do katastroficznego zawalenia się instalacji. Statystyki wypadków magazynowych są jednoznaczne: zawalenia regałów paletowych należą do najpoważniejszych wypadków w środowiskach przemysłowych, powodując ofiary śmiertelne, ciężkie urazy i straty materialne liczone w setkach tysięcy złotych.

Regularna kontrola stanu technicznego regałów paletowych jest w Polsce obowiązkiem prawnym wynikającym z przepisów BHP oraz normą europejską EN 15635, która szczegółowo określa zakres i częstotliwość wymaganych inspekcji. Jednak poza wymiarem prawnym kontrola regałów jest przede wszystkim elementarnym obowiązkiem każdego odpowiedzialnego zarządzającego magazynem wobec pracowników przebywających w strefie regałów każdego dnia. Znajomość najczęstszych uszkodzeń i umiejętność ich identyfikacji to kompetencja, którą powinien posiadać każdy pracownik mający kontakt z regałami – nie tylko inspektor czy kierownik magazynu.

Podstawy prawne i normowe kontroli regałów

Norma EN 15635 jako fundament systemu kontroli

Norma europejska EN 15635 stanowi podstawowy dokument techniczny regulujący użytkowanie i konserwację stalowych regałów magazynowych. Określa ona wymagania dotyczące systemu kontroli regałów na trzech poziomach. Pierwszym jest codzienna kontrola wizualna wykonywana przez wyznaczonych pracowników magazynu lub operatorów wózków, polegająca na wzrokowej ocenie stanu widocznych elementów podczas normalnej pracy. Drugim poziomem są regularne inspekcje wewnętrzne przeprowadzane przez przeszkolone osoby wyznaczone przez zarządzającego magazynem, obejmujące systematyczny przegląd wszystkich elementów instalacji. Trzecim poziomem są eksperckie inspekcje zewnętrzne wykonywane przez niezależnych, certyfikowanych inspektorów posiadających udokumentowaną wiedzę specjalistyczną w zakresie systemów regałowych.

Częstotliwość inspekcji eksperckich określona przez normę wynosi minimum raz w roku, jednak w magazynach intensywnie eksploatowanych lub o historii częstych uszkodzeń inspekcje powinny być przeprowadzane częściej. Wyniki każdej inspekcji muszą być dokumentowane w formie pisemnego raportu przechowywanego przez zarządzającego magazynem przez cały okres eksploatacji instalacji.

Klasyfikacja uszkodzeń według systemu kolorów

Norma EN 15635 wprowadza trzystopniową klasyfikację uszkodzeń według systemu kolorów, który jest dziś standardem stosowanym przez wszystkich profesjonalnych inspektorów regałów w Europie. System ten pozwala na jednoznaczną komunikację stopnia zagrożenia między inspektorem a zarządzającym magazynem bez konieczności posiadania specjalistycznej wiedzy technicznej przez osobę odbierającą raport.

Kategoria zielona oznacza uszkodzenia niewielkie, które nie wymagają natychmiastowego działania, ale powinny być naprawione podczas najbliższego planowego przeglądu i stale monitorowane. Kategoria pomarańczowa to uszkodzenia wymagające ograniczenia obciążenia uszkodzonej sekcji do 50% wartości nominalnej i naprawy lub wymiany uszkodzonego elementu w ciągu maksymalnie czterech tygodni. Kategoria czerwona oznacza uszkodzenia krytyczne wymagające natychmiastowego wyłączenia całej sekcji z użytkowania, opróżnienia z ładunków i wstrzymania eksploatacji do czasu naprawy lub wymiany uszkodzonych elementów przez autoryzowany serwis.

Znajomość tej klasyfikacji i konsekwentne jej stosowanie to fundament skutecznego systemu zarządzania bezpieczeństwem regałów w każdym magazynie.

Najczęstsze uszkodzenia słupków ramowych

Wgniecenia i odkształcenia po kolizjach z wózkami widłowymi

Kolizje wózków widłowych ze słupkami regałów to statystycznie najczęstsza przyczyna uszkodzeń konstrukcji regałowych w magazynach. Nawet pozornie niegroźne uderzenie wózka poruszającego się z umiarkowaną prędkością generuje siłę zderzeniową wystarczającą do trwałego odkształcenia słupka, które może pozostawać niezauważone przez tygodnie lub miesiące, jeśli nikt regularnie nie sprawdza stanu elementów u podstawy regałów.

Wgniecenia słupków klasyfikuje się w zależności od głębokości odkształcenia i jego lokalizacji względem przekroju poprzecznego. Wgniecenie o głębokości do 3 mm w środkowej części ściany słupka, poza obszarem otworów perforacyjnych, jest zazwyczaj klasyfikowane jako zielone lub pomarańczowe w zależności od systemu regałowego i jego obciążenia. Wgniecenie głębsze niż 3 mm, wgniecenie w pobliżu otworów perforacyjnych lub wgniecenie powodujące widoczne zmniejszenie przekroju nośnego słupka wymaga natychmiastowego wyłączenia sekcji i oceny przez uprawnionego inżyniera.

Szczególnie niebezpieczne są uszkodzenia słupków w strefie przypodstawowej, czyli na wysokości do 400–500 mm od posadzki. Ta strefa jest najbardziej narażona na kontakt z wózkami widłowymi, a jednocześnie przenosi największe siły ściskające ze względu na swoje położenie w dolnej części słupka. Uszkodzenie słupka w tej strefie może prowadzić do miejscowej utraty stateczności i nagłego zawalenia się regału nawet przy obciążeniu znacznie poniżej nominalnego.

Wygięcia słupków w płaszczyźnie poprzecznej i podłużnej

Wygięcia słupków ramowych to uszkodzenia często mniej widoczne niż wgniecenia, ale równie niebezpieczne dla nośności całej konstrukcji. Słupek wygięty w płaszczyźnie poprzecznej – czyli w kierunku prostopadłym do osi rzędu regałów – traci nośność proporcjonalnie do kwadratowego wzrostu mimośrodu obciążenia, co oznacza, że nawet niewielkie wygięcie może istotnie redukować dopuszczalne obciążenie eksploatacyjne.

Pomiar wygięcia słupka wykonuje się przy użyciu prostej łaty lub linijki przykładanej do boku słupka na całej jego wysokości. Norma EN 15620 określa maksymalne dopuszczalne odchylenie osi słupka od pionu na H/350, gdzie H to wysokość słupka. Dla typowego słupka o wysokości 6000 mm oznacza to dopuszczalne odchylenie zaledwie 17 mm. Przekroczenie tej wartości kwalifikuje uszkodzenie do kategorii co najmniej pomarańczowej i wymaga interwencji serwisowej.

Wygięcia w płaszczyźnie podłużnej, czyli w kierunku wzdłuż rzędu regałów, są zazwyczaj mniej widoczne i trudniejsze do wykrycia podczas rutynowej kontroli wizualnej. Wymagają systematycznego sprawdzania pionu słupków w obu kierunkach przy użyciu poziomicy lub pionu sznurkowego, a nie tylko wzrokowej oceny z alejki operacyjnej.

Korozja słupków – lokalizacja i ocena stopnia zaawansowania

Korozja słupków ramowych jest problemem szczególnie istotnym w magazynach o podwyższonej wilgotności – chłodniach, magazynach środków chemicznych, obiektach z intensywnym myciem posadzek lub zlokalizowanych w strefach nadmorskich o podwyższonym zasoleniu powietrza. Korozja rozwijająca się powoli przez wiele miesięcy lub lat może nie być widoczna podczas pobieżnej kontroli wizualnej, szczególnie gdy postępuje pod warstwą brudu lub przy tylnej, mniej dostępnej stronie słupka.

Najbardziej niebezpieczna jest korozja wżerowa koncentrująca się w obszarze otworów perforacyjnych słupka, gdzie lokalne zmniejszenie grubości materiału prowadzi do istotnego osłabienia przekroju nośnego. Równie krytyczna jest korozja w strefie podstawy słupka przy kontakcie z posadzką, gdzie woda zbiera się i odparowuje cyklicznie, tworząc środowisko szczególnie agresywne dla powłok antykorozyjnych i dla stali.

Ocena stopnia zaawansowania korozji wymaga oczyszczenia powierzchni ze składu brudu i korozji powierzchniowej, a następnie pomiaru pozostałej grubości ścianki przy użyciu ultradźwiękowego miernika grubości. Ubytek grubości ścianki przekraczający 10% wartości nominalnej kwalifikuje element do wymiany.

Najczęstsze uszkodzenia belek regałowych

Trwałe ugięcia belek pod wpływem przeciążeń

Trwałe ugięcie belki regałowej w środku jej rozpiętości jest jednym z najłatwiejszych do identyfikacji uszkodzeń podczas rutynowej kontroli wizualnej, pod warunkiem że kontrola jest przeprowadzana systematycznie i z odpowiednią uwagą. Belka bez obciążenia powinna być prosta lub wykazywać minimalne ugięcie sprężyste w granicach tolerancji producenta. Widoczne ugięcie trwałe pozostające po zdjęciu obciążenia świadczy o tym, że belka była przeciążona i uległa plastycznej deformacji przekroju, co trwale obniżyło jej nośność.

Pomiar ugięcia trwałego wykonuje się przy użyciu prostej linijki lub naciągniętego sznurka przykładanego do dolnego pasa belki. Dopuszczalne ugięcie trwałe według normy EN 15620 wynosi L/200, gdzie L jest rozpiętością belki. Dla typowej belki o rozpiętości 2700 mm maksymalne dopuszczalne ugięcie wynosi 13,5 mm. Ugięcie większe kwalifikuje belkę do natychmiastowej wymiany.

Warto podkreślić, że trwałe ugięcie belki jest objawem wcześniejszego przeciążenia systemu i powinno skłaniać do weryfikacji, czy rzeczywiste obciążenia eksploatacyjne są zgodne z dopuszczalnymi wartościami podanymi na tabliczce znamionowej. Wymiana ugniętej belki bez eliminacji przyczyny przeciążenia prowadzi jedynie do uszkodzenia kolejnego nowego elementu.

Uszkodzenia zaczepów belek – krytyczny punkt połączenia

Zaczepty łączące belki ze słupkami ramowymi to jeden z najbardziej krytycznych elementów całej konstrukcji regałowej, a jednocześnie jeden z najczęściej uszkadzanych w warunkach intensywnej eksploatacji. Uszkodzenia zaczepów są szczególnie podstępne, ponieważ belka z uszkodzonym zaczepem może przez długi czas pozostawać w pozycji i sprawiać wrażenie prawidłowo zamontowanej, podczas gdy jej połączenie ze słupkiem jest poważnie osłabione lub niepełne.

Najczęstszymi uszkodzeniami zaczepów są odgięcia lub złamania języczków zatrzaskowych uniemożliwiające prawidłowe zablokowanie zaczepu w otworze słupka, pęknięcia w strefie spawu łączącego zaczep z profilem belki, odkształcenia zaczepów po bocznych uderzeniach wózków powodujące nieprawidłowe osadzenie belki w słupku oraz zużycie otworów w słupkach przy wielokrotnym demontażu i ponownym montażu tej samej belki w tym samym miejscu.

Kontrola zaczepów wymaga zbliżenia się do regału i dokładnego obejrzenia każdego połączenia belka–słupek z boku, aby ocenić prawidłowość osadzenia zaczepu i stan języczków blokujących. Kontrola ta jest niemożliwa do przeprowadzenia rzetelnie z poziomu alejki operacyjnej i wymaga wejścia między regały lub w ich bezpośrednie sąsiedztwo.

Uszkodzenia mechaniczne profili belek

Belki regałowe narażone są na bezpośrednie uderzenia wózków widłowych podczas wprowadzania i wyjmowania palet, szczególnie gdy operatorzy pracują w warunkach ograniczonej widoczności lub przy niekorzystnych warunkach oświetleniowych. Uderzenia te mogą powodować wgniecenia profilu belki, odkształcenia górnego pasa nośnego lub uszkodzenia elementów poziomujących belkę.

Ocena uszkodzeń mechanicznych profilu belki powinna uwzględniać nie tylko widoczne odkształcenia powierzchni, ale również sprawdzenie, czy uderzenie nie spowodowało odgięcia zaczepu lub osłabienia jego połączenia ze słupkiem. Belka z wgniecionym profilem, ale prawidłowo osadzonymi zaczepami może być zakwalifikowana do kategorii pomarańczowej i dalej eksploatowana przy ograniczonym obciążeniu do najbliższego serwisu. Belka z jakimkolwiek uszkodzeniem zaczepów kwalifikuje się do natychmiastowej wymiany niezależnie od stanu profilu.

Uszkodzenia stężeń i elementów ramowych

Brakujące lub uszkodzone stężenia poziome i ukośne

Stężenia poziome i ukośne w ramach bocznych regałów przenoszą siły poprzeczne i zapewniają przestrzenną sztywność całej konstrukcji. Ich brak lub uszkodzenie jest błędem, który w warunkach eksploatacyjnych może pozostawać niezauważony przez długi czas, ponieważ regał z brakującymi stężeniami może przez wiele tygodni wyglądać stabilnie pod normalnym, symetrycznym obciążeniem statycznym. Jednak przy obciążeniu dynamicznym lub asymetrycznym, na przykład podczas wprowadzania lub wyjmowania palety wózkiem, brakujące stężenia mogą prowadzić do utraty stateczności całej sekcji.

Każda kontrola regałów musi obejmować systematyczne sprawdzenie kompletności stężeń przez porównanie ich obecności z dokumentacją producenta systemu lub – przy braku dokumentacji – przez porównanie z nieuszkodzonymi sekcjami tej samej instalacji. Brakujące stężenie jest traktowane jako uszkodzenie kategorii czerwonej wymagające natychmiastowej interwencji serwisowej.

Uszkodzenia stopek słupków i kotwień

Stopki słupków i system ich kotwienia do posadzki to elementy przenoszące wszystkie siły z konstrukcji regałowej na podłoże. Ich stan techniczny jest rzadziej sprawdzany niż stan belek i słupków, ponieważ stopki są ukryte przy posadzce i trudno dostępne wzrokowo podczas rutynowej kontroli, jednak ich uszkodzenie może mieć poważne konsekwencje dla stabilności całej instalacji.

Najczęstsze uszkodzenia stopek to korozja w strefie kontaktu z posadzką, odkształcenia blachy stopki po kolizjach z wózkami oraz uszkodzenia lub poluzowanie kotew wskutek dynamicznych obciążeń cyklicznych. Kotwy obluzowane lub wyrwane z posadzki oznaczają, że słupek nie jest prawidłowo zakotwiony i może ulec przemieszczeniu przy obciążeniu poziomym. Taki stan kwalifikuje sekcję do natychmiastowego wyłączenia z eksploatacji.

Procedury postępowania po stwierdzeniu uszkodzeń

Natychmiastowe wyłączenie uszkodzonej sekcji

Stwierdzenie uszkodzenia kategorii czerwonej wymaga natychmiastowego działania bez czekania na decyzję przełożonych lub zakończenie zmiany. Pracownik, który stwierdza krytyczne uszkodzenie regału, jest zobowiązany do natychmiastowego zgłoszenia tego faktu bezpośredniemu przełożonemu i do oznakowania uszkodzonej sekcji taśmą ostrzegawczą lub tabliczkami zakazującymi załadunku i rozładunku.

Opróżnienie uszkodzonej sekcji z ładunków musi być przeprowadzone ostrożnie, z zachowaniem procedur bezpiecznego zdejmowania palet z potencjalnie niestabilnej konstrukcji. W przypadku poważnych uszkodzeń strukturalnych opróżnianie sekcji powinno być konsultowane z serwisem producenta lub uprawnioną osobą, ponieważ nieumiejętne zdejmowanie ładunków z osłabionej sekcji może samo w sobie wyzwolić jej zawalenie.

Dokumentowanie uszkodzeń i raportowanie

Każde stwierdzone uszkodzenie musi być udokumentowane w rejestrze uszkodzeń regałów prowadzonym przez zarządzającego magazynem. Wpis powinien zawierać datę stwierdzenia uszkodzenia, jego lokalizację w instalacji, opis i klasyfikację uszkodzenia, imię i nazwisko osoby, która je stwierdziła, podjęte natychmiastowe działania oraz datę planowanej naprawy lub wymiany elementu.

Rejestr uszkodzeń jest dokumentem wymaganym normą EN 15635 i może być kluczowym dowodem w przypadku postępowania wyjaśniającego po wypadku. Prowadzenie rzetelnego rejestru jest też praktycznym narzędziem zarządzania bezpieczeństwem, pozwalającym identyfikować miejsca i przyczyny powtarzających się uszkodzeń i podejmować działania zapobiegawcze – czy to przez zmianę organizacji ruchu wózków, instalację dodatkowych osłon słupków, czy przez szkolenia operatorów.

Prewencja – jak ograniczać uszkodzenia regałów

Osłony słupków jako pierwsza linia obrony

Stalowe lub poliuretanowe osłony słupków montowane na wysokości do 400–500 mm od posadzki to najprostszy i najskuteczniejszy sposób ograniczenia uszkodzeń wynikających z kolizji wózków widłowych. Osłony przejmują energię uderzenia i ulegają odkształceniu zamiast słupka, chroniąc element nośny przed trwałym uszkodzeniem. Koszt zestawu osłon dla całej instalacji to ułamek kosztów regularnych napraw słupków uszkadzanych przez wózki.

Osłony stalowe są trwalsze i lepiej chronią przed silniejszymi uderzeniami, ale nie pochłaniają energii uderzenia tak efektywnie jak osłony poliuretanowe. Osłony poliuretanowe lub gumowe amortyzują uderzenie i redukują siłę przenoszoną na słupek, ale zużywają się szybciej i wymagają regularnej wymiany. Wybór między tymi rozwiązaniami zależy od intensywności ruchu wózków i typowej siły uderzeń w konkretnym magazynie.

Szkolenia operatorów i kultura bezpieczeństwa

Długoterminową i najskuteczniejszą metodą redukcji uszkodzeń regałów są systematyczne szkolenia operatorów wózków widłowych i budowanie kultury bezpieczeństwa w magazynie. Operator, który rozumie konsekwencje kolizji z regałem i wie, jak prawidłowo zgłaszać uszkodzenia, jest wielokrotnie skuteczniejszą ochroną instalacji niż jakiekolwiek zabezpieczenie mechaniczne.

Obowiązek zgłaszania każdego zderzenia z regałem, nawet pozornie niegroźnego, musi być jasno zakomunikowany wszystkim pracownikom i konsekwentnie egzekwowany przez kadrę kierowniczą. Kultura, w której ukrywanie kolizji jest normą, a zgłaszanie ich jest karane, jest jedną z najpoważniejszych przeszkód w skutecznym zarządzaniu bezpieczeństwem regałów.

Podsumowanie

Kontrola stanu regałów paletowych i sprawne reagowanie na stwierdzane uszkodzenia to proces ciągły, wymagający zaangażowania całego personelu magazynowego – od operatorów wózków przez osoby odpowiedzialne za regularne inspekcje po zarządzającego magazynem zlecającego eksperckie przeglądy zewnętrzne. Znajomość najczęstszych uszkodzeń, umiejętność ich identyfikacji i rozumienie systemu klasyfikacji według normy EN 15635 to kompetencje, które powinny być standardem w każdym profesjonalnie zarządzanym magazynie. Regularna, rzetelna kontrola regałów to nie koszt ani biurokratyczny obowiązek – to inwestycja w bezpieczeństwo pracowników i ciągłość operacyjną magazynu, której wartość ujawnia się w pełni właśnie wtedy, gdy dzięki niej uda się zapobiec wypadkowi.
