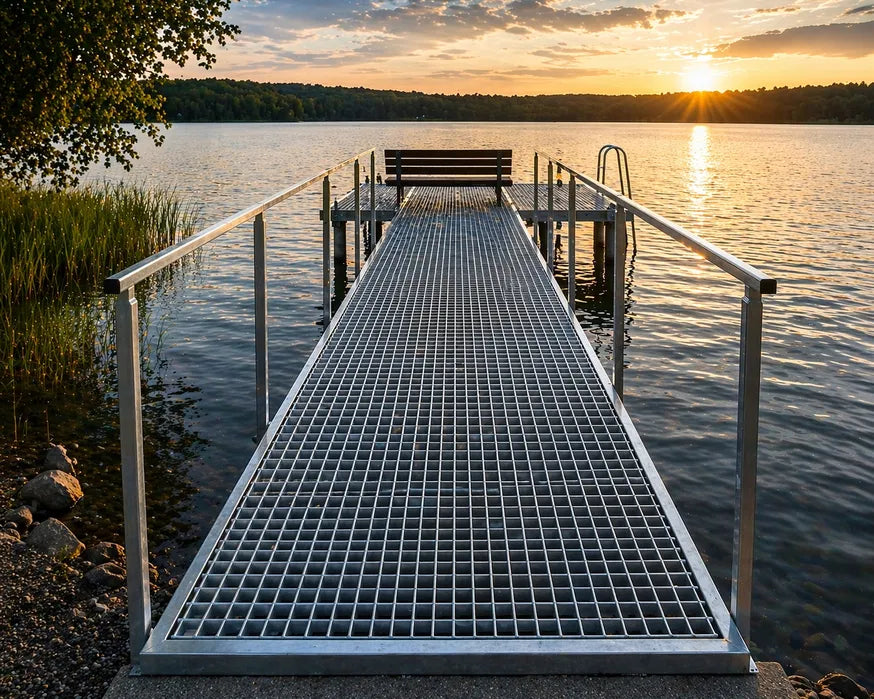

Krata pomostowa ocynkowana – trwałe podesty do różnych zastosowań
Udostępnij
Cynkowanie jako odpowiedź na wymagania środowiska
Każda stalowa krata pomostowa, niezależnie od jej parametrów technicznych i nośności, ma jednego wspólnego wroga: korozję. Stal bez zabezpieczenia powierzchniowego w kontakcie z wilgocią, z powietrzem, z chemikaliami i ze zmianami temperatury degraduje się nieuchronnie. Tempo tej degradacji zależy od warunków środowiskowych – w suchym, klimatyzowanym biurze stal przetrwa dekady bez widocznej korozji. W hali produkcyjnej z opryskiwaną wodą posadzką, w otwartej wiacie przy autostradzie narażonej na sól drogową lub na balkonie przy morzu – korozja postępuje agresywnie i może w ciągu kilku lat zniszczyć niezabezpieczoną powierzchnię stalową.
Cynkowanie ogniowe jest technologią ochrony stali przed korozją, która rozwiązuje ten problem nie przez nakładanie zewnętrznej warstwy organicznej jak farba, lecz przez tworzenie metalurgicznego połączenia cynku ze stalą. Efektem jest ochrona, która nie odpryskuje jak farba, nie ustępuje pod wpływem zarysowań jak powłoka organiczna i która działa katodowo – aktywnie chroniąc sąsiadującą stal nawet gdy zostanie mechanicznie uszkodzona.
Krata pomostowa ocynkowana ogniowo to produkt, który łączy wytrzymałość i wszechstronność kratowej powierzchni z wielodekadową odpornością na korozję cynkowania ogniowego. To połączenie czyni ją optymalnym rozwiązaniem dla szerokiego spektrum zastosowań, gdzie warunki środowiskowe wykraczają poza to, co znosi standardowe malowanie proszkowe.
W tym artykule omawiamy kratę pomostową ocynkowaną jako produkt – jej właściwości, jej zastosowania i zasady właściwego doboru do konkretnych wymagań.
Technologia cynkowania ogniowego w zastosowaniu do krat pomostowych
Cynkowanie ogniowe krat pomostowych jest procesem, który wymaga szczególnej uwagi ze względu na specyficzną geometrię produktu. Krata pomostowa, z jej siatką prętów nośnych i poprzeczek i z ich powiązaniami przez spawanie lub zaciskanie, ma złożoną powierzchnię wewnętrzną, w której ciekły cynk musi dotrzeć do każdego zakamarku.
Przygotowanie powierzchni kraty przed cynkowaniem obejmuje odtłuszczanie alkaliczne, trawienie kwasowe usuwające tlenki żelaza i warstwy korozji, i fluksowanie przez zanurzenie w roztworze chlorku cynku i amonu chroniącym oczyszczoną powierzchnię przed ponownym utlenieniem. Te trzy etapy muszą być przeprowadzone prawidłowo, bo zanieczyszczona lub utleniona powierzchnia nie zostanie pokryta cynkiem.
Zanurzenie w kąpieli cynkowej w temperaturze od 440 do 460 stopni Celsjusza inicjuje reakcję dyfuzyjną między cynkiem a stalą. Ciekły cynk penetruje każdą powierzchnię kraty – zewnętrzną i wewnętrzną powierzchnię prętów nośnych, powierzchnię poprzeczek, spoiny i przestrzenie między elementami. Efektem jest pokrycie cynkiem stu procent powierzchni, co jest niemożliwe do osiągnięcia przez jakąkolwiek metodę aplikacji powłoki organicznej.
Grubość powłoki cynkowej na kracie pomostowej, mierzona po schłodzeniu, musi spełniać minimalne wymagania normy EN ISO 1461. Dla prętów o grubości materiału powyżej 6 milimetrów minimalna lokalna grubość powłoki wynosi 45 mikrometrów, dla prętów o grubości od 3 do 6 milimetrów – 35 mikrometrów. Przeciętna grubość powłoki na dobrze cynkowanej kracie wynosi od 60 do 100 mikrometrów.
Wygląd powierzchni po cynkowaniu jest szary metaliczny – charakterystyczny kolor cynku, który przez pierwsze miesiące może mieć lśniącą i zróżnicowaną teksturę wynikającą z procesu krystalizacji, a po czasie przybiera jednolity matowy szarość.
Mechanizm ochrony cynkowej – dlaczego jest skuteczniejszy od malowania
Zrozumienie mechanizmu ochrony cynkowej wyjaśnia, dlaczego krata ocynkowana jest trwalsza od malowanej i dlaczego ta trwałość jest szczególnie ważna w trudnych środowiskach.
Ochrona barierowa jest pierwszą warstwą ochrony. Powłoka cynkowa oddziela stal od środowiska fizycznie, uniemożliwiając kontakt wilgoci i tlenu z powierzchnią stalową. Ta barierowa funkcja jest wspólna z malowaniem proszkowym, ale powłoka cynkowa ma ją realizowaną przez metaliczne połączenie z podłożem zamiast przez adhezję powłoki organicznej do powierzchni.
Ochrona katodowa – galwaniczna ochrona oferowana przez cynk – jest właściwością niemającą odpowiednika w powłokach organicznych. Cynk ma niższy potencjał elektrochemiczny niż żelazo, co w środowisku elektrolitycznym oznacza, że cynk jest anodą, a żelazo katodą. W miejscu mechanicznego uszkodzenia powłoki cynkowej, gdzie stal jest odsłonięta, elektrochemiczne działanie cynku w sąsiedztwie uszkodzenia zabezpiecza odsłoniętą stal przed korozją. Cynk „poświęca się" zamiast żelaza. Ten mechanizm self-healing nie jest możliwy do osiągnięcia przez żadną powłokę organiczną.
Warstwa patyny cynkowej tworząca się na powierzchni cynku w kontakcie z atmosferą jest trzecim mechanizmem ochrony. Cynk reaguje z tlenem i dwutlenkiem węgla tworząc warstwę węglanów cynku – cynkowej patyny – która jest stabilna chemicznie i znacznie wolniej koroduje niż czyste cynkowanie. Ta warstwa jest szaro-biała i matowa, charakterystyczna dla starszych ocynkowanych elementów.
Tempo ubytku powłoki cynkowej zależy od agresywności środowiska. W środowisku wiejskim kategoria korozyjności C1 lub C2 – cynk ubywa w tempie od 0,1 do 0,7 mikrometra rocznie. W środowisku przemysłowym C3 lub C4 – od 0,7 do 4,2 mikrometrów rocznie. W środowisku morskim C5 – od 4,2 do 8,4 mikrometrów rocznie. Dla powłoki o grubości 70 mikrometrów, która jest typową grubością dla krat, daje to czas ochrony od ośmiu do siedmiu dekad w środowisku wiejskim i od ośmiu do siedemnastu lat w środowisku morskim przy intensywnej ekspozycji.
Zastosowania w magazynach i halach przemysłowych
Magazyny i hale przemysłowe są naturalnym środowiskiem dla krat pomostowych ocynkowanych, gdzie wymagania środowiskowe przekraczają to, co oferuje malowanie proszkowe.
Podłogi antresol magazynowych w magazynach chłodniczych i mroźniach są zastosowaniem, gdzie ocynkowanie jest jedynym racjonalnym wyborem. Wysoka wilgotność, regularne mycie ciśnieniowe i cykliczne zmiany temperatury niszczą powłoki organiczne w ciągu kilku lat. Krata ocynkowana w tym środowisku może służyć bez renowacji przez piętnaście do dwudziestu pięciu lat.
Podesty obsługowe przy maszynach spożywczych i farmaceutycznych, gdzie wymagane jest regularne mycie i dezynfekcja, są środowiskiem, gdzie ocynkowanie jest preferowane ze względu na jego odporność na detergenty i środki dezynfekujące. Dla stref bezpośredniego kontaktu z żywnością konieczna jest stal nierdzewna, ale dla stref technicznych ocynkowanie ogniowe jest wystarczające i znacznie tańsze.
Kanały odpływowe i ruszty przy stanowiskach mycia pojazdów, w myjniach i w miejscach regularnego mycia wodą są środowiskami, gdzie stała obecność wody i środków myjących wymaga ocynkowania. Krata ocynkowana jako ruszt kanału odpływowego w myjni może służyć przez całe życie obiektu bez wymiany.
Wiaty przemysłowe i magazyny zewnętrzne z kratowymi podłogami narażone na opady atmosferyczne i na zmiany temperatury są środowiskiem, gdzie ocynkowanie jest minimalnym wymaganiem dla wieloletniej trwałości. Krata malowana proszkowo w zewnętrznej wiacie może wymagać renowacji po pięciu do siedmiu latach, krata ocynkowana – po dwudziestu do trzydziestu.
Doki załadunkowe i rampy z kratowymi podłogami narażone na sól drogową przyniesioną przez pojazdy, na deszcz wiejący przez otwarte drzwi dokowe i na intensywne zużycie mechaniczne są środowiskiem, które cynkowanie doskonale obsługuje.
Zastosowania infrastrukturalne i komunikacyjne
Poza środowiskiem przemysłowym i magazynowym, krata pomostowa ocynkowana jest szeroko stosowana w infrastrukturze komunikacyjnej i technicznej.
Kładki i mosty techniczne w zakładach przemysłowych, elektrowniach, oczyszczalniach ścieków i innych obiektach infrastrukturalnych są budowane niemal wyłącznie z krat ocynkowanych. Kładka nad zbiornikiem oczyszczalni ścieków narażona na agresywne opary, zmienną wilgotność i ekspozycję zewnętrzną musi przetrwać bez konserwacji przez dwadzieścia pięć i więcej lat. Tylko cynkowanie ogniowe zapewnia tę trwałość przy rozsądnym koszcie.
Pomosty obsługowe przy zbiornikach wodociągowych, przy rurociągach przemysłowych i przy instalacjach chemicznych są elementami, gdzie trwałość jest priorytetem absolutnym. Wymiana pomostów wymaga wyłączenia instalacji i generuje wysokie koszty przestoju. Krata ocynkowana maksymalizuje czas między wymianami.
Schody zewnętrzne przy halach przemysłowych, przy zbiornikach i przy masztach technicznych są elementami narażonymi na pełną ekspozycję atmosferyczną. Ocynkowanie ogniowe schodów i pomostów zewnętrznych jest standardem branżowym od dekad, potwierdzonym przez tysiące instalacji pracujących przez dwadzieścia pięć, trzydzieści lub więcej lat bez renowacji.
Tunele, przepusty i kanały techniczne w infrastrukturze drogowej i kolejowej wymagają elementów kratowych odpornych na stałą wilgoć, na sól drogową i na przetaczające się wibracje. Krata ocynkowana jako przykrycie kanałów kablowych lub jako ruszt wentylacyjny tunelu jest rozwiązaniem o udokumentowanej trwałości w tych ekstremalnych warunkach.
Zastosowania budowlane i architektoniczne
Rosnące zainteresowanie przemysłową estetyką w architekturze wnętrz i w projektowaniu przestrzeni komercyjnych tworzy nową niszę dla krat pomostowych ocynkowanych, gdzie tradycyjne stosowanie przemysłowe spotyka się z wrażliwością estetyczną.
Tarasy i balkony przemysłowe i loftowe z kratowymi podłogami ocynkowanymi są coraz popularniejszym elementem architektury biurowej i komercyjnej. Surowa, metaliczna estetyka ocynkowanej kraty jest elementem designu, który komunikuje industrialny charakter i autentyczność. Prawa terrace w modnym lofcie z kratą ocynkowaną na podłodze jest symbolem pewnej estetyki architektonicznej.
Tarasy przy restauracjach i kawiarniach z zewnętrznym usytuowaniem wymagają nawierzchni odpornej na warunki atmosferyczne przez wiele sezonów bez renowacji. Krata ocynkowana spełnia to wymaganie przy jednoczesnym zapewnieniu naturalnego drenażu wody deszczowej, co eliminuje problem stojącej wody na tarasie.
Ażurowe przegrody i ogrodzenia z krat pomostowych są elementem architektonicznym stosowanym w przestrzeniach komercyjnych, w parkingach wielopoziomowych i w obiektach przemysłowych eksponujących swoją architekturę. Pionowo ułożona krata ocynkowana jako element ogrodzenia łączy transparentność wizualną z fizyczną barierą.
Podłogi w budynkach o estetyce industrialnej – loftach, halach eventowych, przestrzeniach coworkingowych z betonową posadzką – z kratowymi elementami na antresolach lub klatkach schodowych są rozwiązaniem architektonicznym, gdzie ocynkowanie jest wyborem estetycznym i technicznym jednocześnie.
System duplex coating – cynkowanie plus malowanie dla najwyższej trwałości i estetyki
System duplex coating, czyli cynkowanie ogniowe uzupełnione malowaniem proszkowym lub lakierniczym, łączy trwałość cynkowania z estetyczną dowolnością koloru i oferuje trwałość wyższą niż każda z tych metod stosowana osobno.
Mechanizm synergii polega na tym, że powłoka organiczna nakładana na ocynkowaną powierzchnię adhezję znacznie lepiej do cynku niż do gołej stali – bo cynk jest mniej reaktywny i tworzy bardziej stabilne podłoże dla powłoki. Jednocześnie, gdy powłoka organiczna zostanie uszkodzona mechanicznie, cynk pod nią działa katodowo, zapobiegając korozji i podcięciu powłoki, które jest typowym mechanizmem degradacji malowania na gołej stali.
Trwałość systemu duplex jest od półtora do dwóch razy wyższa niż sumy trwałości cynkowania i malowania oddzielnie. Krata z 70 mikrometrami cynkowania i z powłoką proszkową o grubości 80 mikrometrów może w typowych warunkach przemysłowych służyć bez renowacji przez czterdzieści do pięćdziesięciu lat.
Zakres kolorów RAL dostępnych w systemie duplex jest pełny – każdy kolor standardowy i niestandardowy może być aplikowany na ocynkowaną kratę. To pozwala na dopasowanie koloru do systemu identyfikacji wizualnej firmy, do kolorystyki budynku lub do wymagań bezpieczeństwa – żółty lub żółto-czarny dla elementów wymagających szczególnej widoczności.
Wymagania aplikacyjne dla systemu duplex są wyższe niż dla samego malowania. Ocynkowana powierzchnia przed malowaniem musi być odpowiednio przygotowana – usunięta biała rdza cynkowa jeśli jest obecna, odtłuszczona i zagruntowana podkładem dostosowanym do podłoża cynkowego. Aplikacja na nieprzygotowanym cynku prowadzi do słabej adhezji i do przedwczesnego łuszczenia.
Normy i certyfikaty dla krat ocynkowanych – co weryfikować przy zakupie
Zakup krat pomostowych ocynkowanych do zastosowań technicznych i budowlanych powinien być oparty na weryfikacji zgodności z odpowiednimi normami.
Norma EN ISO 1461 dotycząca cynkowania ogniowego wyrobów stalowych i żeliwnych jest dokumentem definiującym wymagania dla procesu cynkowania i dla właściwości powłoki cynkowej. Producent lub cynkownia powinna być w stanie dostarczyć potwierdzenie zgodności z tą normą na żądanie klienta. Certyfikat obejmuje pomiary grubości powłoki i wyniki testów adhezji.
Norma EN 1090-1 dotycząca wykonania stalowych konstrukcji i złączy obejmuje kraty stosowane jako elementy budowlane. Producent krat przeznaczonych do zastosowań budowlanych musi posiadać certyfikat zakładowej kontroli produkcji i musi wystawiać deklarację właściwości użytkowych. Certyfikat EN 1090 potwierdza kontrolę jakości procesu produkcyjnego, nie tylko wyrobu gotowego.
Norma EN ISO 14122 dotycząca stałych środków dostępu do maszyn i urządzeń przemysłowych dotyczy krat stosowanych w schodach stałych, podestach i kładkach przy maszynach. Obejmuje wymagania dotyczące antypoślizgowości, nośności i wymiarów geometrycznych.
Certyfikat dla zastosowań spożywczych – potwierdzenie zgodności powłoki cynkowej z wymaganiami rozporządzenia (WE) nr 1935/2004 – jest wymagany dla krat stosowanych w strefach kontaktu z żywnością lub w ich pobliżu. Standard cynkowanie ogniowe spełnia te wymagania tylko przy bardzo ograniczonym kontakcie – dla stref bezpośredniego kontaktu z żywnością wymagana jest stal nierdzewna.
Montaż krat ocynkowanych – jak zachować integralność powłoki
Prawidłowy montaż kraty ocynkowanej jest warunkiem zachowania pełnej ochrony przez cały zakładany czas eksploatacji. Błędy montażowe mogą lokalnie zniszczyć powłokę cynkową, tworząc punkty inicjacji korozji.
Montaż przez spawanie miejscowo niszczy powłokę cynkową w obszarze spoiny i bezpośrednio przy niej. Spawanie powoduje odparyznie cynku i odsłonięcie gołej stali w obszarze kilku centymetrów wokół spoiny. Po spawaniu konieczna jest renowacja powłoki cynkowej przez nałożenie farby cynkowej bogatej w cynk lub przez natrysk zimnego cynku w spray'u. Bez tej renowacji spoina jest punktem inicjacji korozji i może degradować się wielokrotnie szybciej niż ocynkowana reszta elementu.
Montaż przez uchwyty mechaniczne – zaciski, śruby i nakrętki ze stali nierdzewnej lub ze stali cynkowanej – jest metodą preferowaną dla zachowania integralności powłoki cynkowej. Żadne spawanie nie jest wymagane, powłoka cynkowa jest nienaruszona i ochrona jest kompletna na całej powierzchni.
Stykanie krat ocynkowanych z elementami z innych metali – szczególnie z miedzią i z jej stopami – może prowadzić do korozji galwanicznej, gdzie cynk jako mniej szlachetny metal koroduje szybciej w miejscu styku. Izolacja elektryczna między elementami z różnych metali przez przekładki z materiałów nieproduktywnych jest środkiem zapobiegawczym.
Przechowywanie krat ocynkowanych przed montażem musi zapewniać cyrkulację powietrza między elementami dla zapobiegania białej rdzy – tlenku cynku tworzącego się przy kondensacji wilgoci między przylegającymi ocynkowanymi powierzchniami bez dostępu powietrza. Białą rdzę można usunąć szczotką z drutu ze stali nierdzewnej bez uszkodzenia powłoki, ale jej obecność wskazuje na warunki przechowywania wymagające poprawy.
Konserwacja krat ocynkowanych – minimalne wymagania dla maksymalnej trwałości
Jedną z głównych zalet krat ocynkowanych ogniowo jest minimalne zapotrzebowanie na konserwację przez cały zakładany czas eksploatacji.
Regularne przeglądy wizualne co roku lub co dwa lata pozwalają na wczesne wykrycie ewentualnych problemów. Przegląd obejmuje ocenę stanu powłoki cynkowej pod kątem ubytków przekraczających miejscowe uszkodzenia mechaniczne, sprawdzenie stężeń i połączeń pod kątem korozji przy stykach z innymi metalami i ocenę stanu ram i mocowań.
Czyszczenie powierzchni przez mycie wodą z detergentem neutralnym lub przez mycie ciśnieniowe jest wystarczające dla utrzymania higieny krat w zastosowaniach spożywczych i sanitarnych. Środki kwasowe i alkaliczne w wysokich stężeniach mogą atakować powłokę cynkową i powinny być unikane lub stosowane zgodnie z zaleceniami producenta środka.
Naprawa miejscowych uszkodzeń powłoki cynkowej przez nałożenie farby bogatej w cynk lub natrysk zimnego cynku jest prostą i skuteczną metodą przywrócenia ochrony w miejscach zarysowań i uszkodzeń mechanicznych. Produkty do zimnego cynkowania zawierające od 90 do 95 procent cynku w suchej powłoce są dostępne w postaci spray lub malarskiej.
Ocena pozostałej grubości powłoki cynkowej przy użyciu elektronicznego miernika grubości powłoki pozwala na predykcję pozostałego czasu ochrony i na zaplanowanie wymiany lub renowacji systemu z odpowiednim wyprzedzeniem.
Ekonomika krat ocynkowanych – całkowity koszt posiadania
Analiza ekonomiczna krat ocynkowanych musi uwzględniać całkowity koszt posiadania przez cały cykl życia instalacji, bo decyzja oparta wyłącznie na cenie zakupu regularnie prowadzi do wyższe całkowitych kosztów.
Cena zakupu kraty ocynkowanej jest zazwyczaj od 20 do 40 procent wyższa od ceny porównywalnej kraty malowanej proszkowo. Ta różnica wynika z kosztu procesu cynkowania i z wyższych wymagań przygotowania powierzchni.
Koszty konserwacji i renowacji w cyklu życia są dramatycznie niższe dla kraty ocynkowanej. Krata malowana proszkowo w warunkach zewnętrznych lub w agresywnym środowisku wymaga renowacji co pięć do dziesięciu lat – pracy przy zdejmowaniu starej farby, przygotowaniu powierzchni i nałożeniu nowej powłoki, co w wielu przypadkach wymaga demontażu kraty. Krata ocynkowana nie wymaga żadnej renowacji przez dwadzieścia pięć do pięćdziesięciu lat.
Koszt przestoju instalacji związanego z konserwacją lub wymianą krat jest w wielu środowiskach znaczący. Wymiana krat w czynnej hali produkcyjnej, na działającym kanale oczyszczalni lub na moście drogowym wymaga wyłączenia lub obejścia instalacji, co generuje koszty operacyjne wielokrotnie przekraczające koszt samych krat. Minimalizacja częstości wymiany przez wybór krat ocynkowanych jest decyzją o wartości ekonomicznej, która nie jest widoczna w cenie zakupu, ale jest bardzo widoczna w dziesięcioletnim budżecie utrzymania.
Podsumowanie
Krata pomostowa ocynkowana ogniowo jest produktem, którego wyższa cena zakupu w porównaniu z kratą malowaną jest uzasadnionym kosztem ochrony, której wartość ujawnia się przez lata i dekady eksploatacji. W każdym środowisku, gdzie wilgoć, środki chemiczne, zmienne temperatury lub ekspozycja zewnętrzna przekraczają możliwości powłoki organicznej – chłodnie, obiekty zewnętrzne, instalacje wodociągowe, doki załadunkowe, oczyszczalnie ścieków, wiaty przemysłowe – krata ocynkowana jest nie tyle lepszym wyborem co jedynym racjonalnym. Znajomość mechanizmu cynkowania ogniowego, umiejętność doboru odpowiedniej specyfikacji do wymagań środowiskowych i właściwy montaż z zachowaniem integralności powłoki są warunkami uzyskania pełnej wartości z tej sprawdzonej przez dekady technologii ochrony stali.
