Element wszechobecny, ale rzadko doceniany
Krata pomostowa należy do tej kategorii produktów, które są wszędzie, a których się nie zauważa. Na schodach prowadzących na antresolę w magazynie. Na pomoście obsługowym przy maszynie produkcyjnej. Na podłodze chłodni paletowej. Na tarasie przy restauracji. Na kładce nad rzeką w parku. Na ruszcie grillowym w ogrodzie przemysłowym. Przy zejściu z promu pasażerskiego.
Ta wszechobecność wynika z fundamentalnej właściwości kraty pomostowej, która czyni ją optymalnym rozwiązaniem w każdym z tych kontekstów: jest wytrzymała, przepuszcza wodę, powietrze i światło, jest antypoślizgowa, łatwa do montażu i do wymiany i – przy właściwym dobraniu materiału – trwała przez dekady bez konserwacji.
To, co krata robi tak skutecznie w każdym z tych kontekstów, jest pozornie proste: tworzy bezpieczną powierzchnię chodzenia lub stania na podwyższeniu lub nad przestrzenią, do której pełna podłoga byłaby nieodpowiednia lub niemożliwa. Tam gdzie beton lub stal pełna blokowałyby drenaż, wentylację, tryskacze lub widoczność – krata pomostowa rozwiązuje problem elegancko i efektywnie.
Jednak to pozorne podobieństwo między kratą w magazynie a kratą na tarasie restauracji kryje istotne różnice w wymaganiach technicznych, w doborze materiałów i w wymaganiach estetycznych. Krata przemysłowa w chłodni musi wytrzymać najazd wózka widłowego i kontakt z agresywnymi środkami myjącymi. Krata na tarasie kawiarni musi wyglądać atrakcyjnie, być bezpieczna dla obcasów i przetrwać kilkadziesiąt lat ekspozycji na zmienne warunki atmosferyczne. Krata na mostku w parku musi spełniać wymagania norm budowlanych dla obiektów użyteczności publicznej.
W tym artykule omawiamy kratę pomostową jako produkt wszechstronny, przeznaczony dla bardzo różnych kontekstów, analizując wymagania każdego z nich i wskazując, jak właściwy dobór parametrów decyduje o tym, czy krata służy przez dekady czy staje się problemem po kilku sezonach.
Budowa kraty pomostowej – parametry, które decydują o wszystkim
Krata pomostowa w każdym swoim wariancie zbudowana jest według tej samej fundamentalnej zasady: pręty nośne biegnące w kierunku rozpiętości, czyli prostopadle do podpór, przenoszą obciążenia na podpory. Poprzeczki biegnące prostopadle do prętów nośnych stabilizują geometrię i zapobiegają wzajemnemu przemieszczaniu się prętów nośnych.
Pręty nośne są elementem decydującym o nośności kraty. Ich wysokość przekroju – wyrażana w milimetrach i decydująca o momencie bezwładności – to kluczowy parametr: im wyższy pręt, tym wyższa nośność przy danej rozpiętości. Standardowe wysokości prętów nośnych wynoszą od 20 do 80 milimetrów, przy czym 25 i 30 milimetrów są najpopularniejsze dla zastosowań ogólnych. Dla dużych rozpiętości lub wysokich obciążeń stosuje się pręty 50, 60 lub nawet 80 milimetrów. Grubość pręta nośnego wynosi standardowo 3 lub 5 milimetrów – pręty 5 milimetrowe mają wyższą nośność na skupione obciążenia punktowe i wyższą odporność na deformację od uderzeń.
Poprzeczki wykonywane są z pręta okrągłego lub kwadratowego i łączone z prętami nośnymi przez zgrzewanie elektrooporowe lub przez mechaniczne wciskanie. Rozstaw poprzeczek wynosi standardowo 38 lub 50 milimetrów i wpływa na rozmiar oczka kraty – mniejsze oczko daje większe zagęszczenie metalu, wyższe ciężar własny i nieco wyższą nośność na skupione obciążenia. Większe oczko jest lżejsze, tańsze i przepuszcza więcej wody i powietrza.
Wersja serrated – z ząbkowanymi krawędziami prętów nośnych – jest obowiązkowa wszędzie tam, gdzie antypoślizgowość jest wymogiem normatywnym lub jest krytyczna bezpieczeństwa. Nacięcia tworzące ząbki na górnej krawędzi prętów nośnych wgryzają się w podeszwę buta lub w koło pojazdu, zapewniając przyczepność nawet na mokrej lub zatłuszczonej powierzchni. Norma EN ISO 14122-3 dla schodów przemysłowych wymaga powierzchni antypoślizgowych i krata serrated spełnia to wymaganie.
Rama obwodowa nadaje kracie sztywność obwodową, chroni krawędzie prętów i poprzeczek przed uszkodzeniami mechanicznymi i zapewnia powierzchnię do spawania lub mocowania do konstrukcji nośnej. Rama wykonana jest zazwyczaj z płaskownika lub kątownika stalowego o grubości od 3 do 6 milimetrów.
Typy krat pomostowych – różnorodność dla różnych wymagań
Rynek krat pomostowych oferuje kilka podstawowych typów różniących się sposobem produkcji i przeznaczeniem.
Kraty zgrzewane elektrooporowo – najszerzej stosowany typ – produkowane są przez zgrzewanie elektryczne poprzeczek do prętów nośnych w każdym punkcie przecięcia. Proces zgrzewania tworzy trwałe, metalurgiczne połączenie o dobrej wytrzymałości zmęczeniowej. Standardowe oczko: 30×38 milimetrów lub 34×38 milimetrów przy rozstawie poprzeczek co 38 milimetrów lub 30×50 milimetrów przy rozstawie co 50 milimetrów.
Kraty PRESSE – naciskane – produkowane są przez mechaniczne wciśnięcie poprzeczek w nacięcia prętów nośnych, tworząc połączenie przez zacisk mechaniczny bez spawania. Efektem jest krata o równej górnej powierzchni, gdzie poprzeczki leżą na tym samym poziomie co górne krawędzie prętów nośnych. Ta geometria jest korzystna estetycznie i higienicznie – brak zagłębień przy poprzeczkach eliminuje punkty gromadzenia zanieczyszczeń. Kraty PRESSE są droższe od zgrzewanych, ale popularniejsze w zastosowaniach spożywczych i dekoracyjnych.
Kraty ciężkie o masywnych przekrojach prętów – pręty 5 milimetrów szerokie i 50 do 80 milimetrów wysokie – są typem stosowanym w przemyśle ciężkim i w zastosowaniach o bardzo dużych obciążeniach. Mosty technologiczne w hutach, platfory obsługowe przy wielkich maszynach, ruszty odprowadzające ciepło – to środowisko, gdzie masa własna kraty jest mniej ważna niż jej nośność i odporność na odkształcenia.
Kraty z dodatkowym elementem podpierającym – z blachą lub z profilem stalowym wzmacniającym jedną stronę – stosowane są przy dużych rozpiętościach lub w przypadkach, gdy standardowe pręty nośne nie zapewniają wymaganej nośności w określonej konfiguracji.
Materiały i zabezpieczenia powierzchni – dobór do warunków środowiskowych
Wybór materiału kraty pomostowej i jej zabezpieczenia powierzchniowego jest decyzją, która w największym stopniu wpływa na żywotność instalacji w konkretnych warunkach środowiskowych.
Stal węglowa malowana proszkowo jest standardem dla zastosowań wewnętrznych w suchych lub umiarkowanie wilgotnych warunkach. Powłoka proszkowa nakładana elektrostatycznie i utwardzana termicznie zapewnia dobrą odporność na ścieranie, wodę i umiarkowane środki chemiczne. Zarysowania i odpryski powłoki prowadzą do korozji podłoża – w środowiskach, gdzie mechaniczne uszkodzenia powierzchni są częste, powłoka proszkowaegeneruje konieczność renowacji co kilka do kilkunastu lat.
Cynkowanie ogniowe jest metodą preferowaną dla krat narażonych na korozję – wilgoć, wodę, sole drogowe, środki chemiczne. Zanurzenie gotowej kraty w ciekłym cynku w temperaturze 450 stopni Celsjusza tworzy metalurgicznie związaną powłokę o grubości od 45 do 100 mikrometrów na każdej powierzchni – zewnętrznej i wewnętrznej, w każdym zagłębieniu i przy każdej krawędzi. Ochrona katodowa cynku chroni odsłoniętą stal nawet przy mechanicznym uszkodzeniu powłoki. Żywotność w typowych warunkach przemysłowych: 25 do 50 lat bez konserwacji.
Stal nierdzewna gatunku 304 lub 316L jest materiałem stosowanym w środowiskach wymagających najwyższych standardów higienicznych lub w środowiskach o szczególnie agresywnej chemii. Zakłady farmaceutyczne, przetwórnie spożywcze, laboratoria, baseny i strefy chlorowania wody – to typowe zastosowania dla stali nierdzewnej. Gatunek 316L z molibdenem jest preferowany w środowiskach chlorkowych, bo jest odporniejszy na korozję wżerową niż 304.
Aluminium jest materiałem stosowanym tam, gdzie niska masa własna jest priorytetem: platformy mobilne, podesty montażowe, kładki tymczasowe. Aluminium ma dobrą odporność na korozję atmosferyczną dzięki naturalnej warstwie tlenku, ale jest mniej wytrzymałe mechanicznie niż stal i droższą od niej.
Tworzywa sztuczne – FRP – Fibre Reinforced Polymer – są materiałem stosowanym w środowiskach, gdzie stal i aluminium korodowałyby zbyt szybko lub gdzie wymagane jest niemagnetyczne wyposażenie. Platformy przy urządzeniach elektrycznych wysokiego napięcia, kładki w strefach chemicznie agresywnych – to naturalne środowisko dla krat FRP. Ich ograniczeniem jest wyższa cena i niższa wytrzymałość mechaniczna w porównaniu ze stalą.
Kraty pomostowe w magazynach i halach przemysłowych
Zastosowania magazynowe i przemysłowe są najszerszym i najdojrzalszym rynkiem krat pomostowych. Kilka specyficznych zastosowań zasługuje na szczególne omówienie.
Podłogi antresol magazynowych z kraty pomostowej są standardem, bo kratowe podłogi przepuszczają wodę z tryskaczy sufitowych na wszystkie poziomy składowania poniżej – co jest wymaganiem przepisów ppoż. dla magazynów z systemem tryskaczowym. Pełna podłoga z blachy lub betonu blokowałaby działanie tryskaczy, wymagając instalacji dodatkowych głowic tryskaczowych przy każdym poziomie antresoli. Kratowa podłoga eliminuje ten koszt i upraszcza instalację ppoż.
Dobór kraty dla podłogi antresoli magazynowej z ruchem wózków elektrycznych musi uwzględniać obciążenia dynamiczne od kół pojazdu. Koło wózka elektrycznego niskiego unoszenia o masie całkowitej 1000 kilogramów generuje na jednym kole obciążenie skupione od 250 do 500 kilogramów. Krata musi przenosić to obciążenie skupione między punktami podparcia na belkach podkonstrukcji bez nadmiernego ugięcia i bez ryzyka przebicia.
Schodnie przemysłowe z kratowych stopni są powszechne w magazynach z antresolami, w halach produkcyjnych i przy maszynach wymagających regularnej obsługi na wysokości. Krata serrated na stopniach zapewnia antypoślizgowość wymaganą przez normę EN ISO 14122-3. Rama stopnia z kątownika stalowego zapewnia sztywność krawędziową i umożliwia mocowanie do policzków schodów.
Przykrycia kanałów rewizyjnych z kraty pomostowej zapewniają dostęp serwisowy bez konieczności demontażu narzędziami. Sekcje kraty w ramach kanałowych osadzonych w posadzce zdejmuje się i zakłada bez narzędzi, umożliwiając inspekcję i konserwację instalacji przy minimum zakłóceń operacyjnych. W strefach ruchu wózków krata przykrywająca kanał musi przenosić obciążenia od kół bez ugięcia przekraczającego poziom posadzki.
Podesty obsługowe przy maszynach i urządzeniach z kraty pomostowej zapewniają operatorom bezpieczną, stabilną platformę pracy na podwyższeniu przy maszynach, których elementy wymagające obsługi są powyżej poziomu posadzki. Krata zapewnia drenaż chłodziw i smarów, które przy pracy maszyny mogą kapać na podest.
Kraty pomostowe w chłodniach i mroźniach
Chłodnie i mroźnie magazynowe są środowiskiem, które stawia przed kratami pomostowymi szczególne wymagania wynikające z niskich temperatur, cyklicznych zmian temperatury przy otwieraniu drzwi i regularnego mycia ciśnieniowego.
Odporność materiału na niskie temperatury jest pierwszym wymaganiem. Stal węglowa staje się krucha w niskich temperaturach – jej odporność na uderzeniowe obciążenia dynamiczne maleje. Dla mroźni o temperaturach poniżej minus 15 stopni Celsjusza producenci krat muszą stosować stale z gwarantowaną odpornością na kruche pęknięcia w niskich temperaturach lub dobierać stale o podwyższonej zawartości manganu i obniżonej zawartości węgla.
Cynkowanie ogniowe jest preferowanym zabezpieczeniem przed korozją w chłodniach i mroźniach ze względu na odporność na cykliczne zmiany temperatury. Powłoka proszkowa na kratach w chłodniach odpryskuje przy powtarzających się cyklach zamrażania i rozmrażania – szczególnie przy intensywnym myciu ciśnieniowym gorącą wodą po wyjeździe z zimnej komory.
Przepuszczalność kraty dla wody kondensacyjnej jest ważna w wejściach do komór chłodniczych, gdzie kondensacja na posadzce i na elementach konstrukcji jest nieunikniona. Krata przepuszcza kondensującą wodę do kanału odpływowego, zamiast pozwalać na gromadzenie się śliskiej warstwy wody na powierzchni.
Przy wyborze kraty do mroźni należy uwzględnić też rozmiar oczka w kontekście BHP. Zbyt duże oczka mogą stwarzać ryzyko wpadnięcia nogi lub obcasa przy grubym obuwiu ochronnym przeznaczonym do pracy w niskich temperaturach.

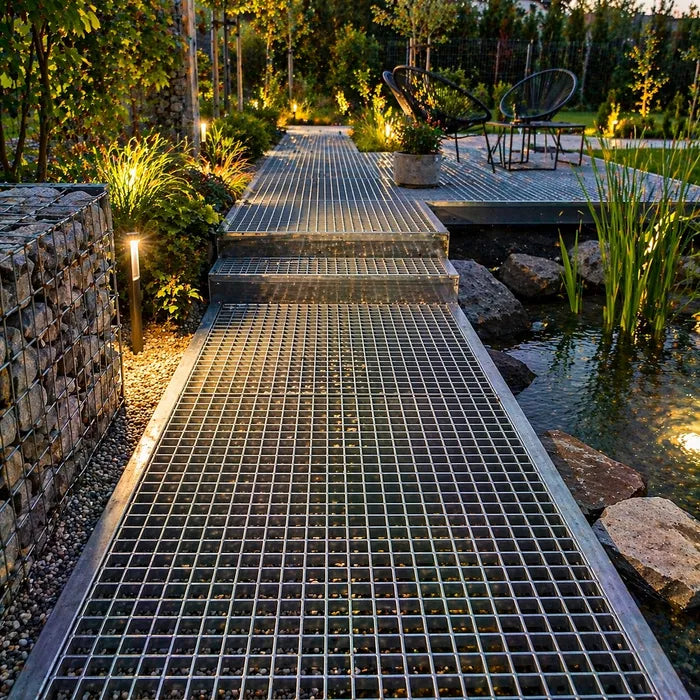

Kraty pomostowe na tarasach i w przestrzeniach użytkowych zewnętrznych
Zastosowania zewnętrzne i komercyjne – tarasy, kładki, pomosty, balkonier przemysłowe – tworzą rosnący rynek dla krat pomostowych, gdzie wymagania techniczne łączą się z wymaganiami estetycznymi.
Taras z kraty pomostowej jest rozwiązaniem atrakcyjnym dla lokali gastronomicznych, obiektów hotelowych i prywatnych inwestorów szukających nowoczesnej estetyki przy jednoczesnej trwałości i łatwości utrzymania. Krata ze stali ocynkowanej lub ze stali nierdzewnej na tarasie nie gromadzi liści, igliwia i brudu jak drewniane deski – woda i zanieczyszczenia opadają przez oczka. Nie wymaga impregnacji co rok jak drewno i nie zmienia koloru pod wpływem promieni UV.
Wymagania estetyczne dla krat na tarasach i w przestrzeniach publicznych są wyższe niż dla krat przemysłowych. Szczególnie popularne jest cynkowanie ogniowe z późniejszym malowaniem proszkowo w kolorze RAL wybranym przez inwestora – co łączy trwałość cynkowania z estetycznym kolorem. Alternatywą jest stal corten – z naturalną warstwą rdzy stabilizowanej, która jest odporną i estetyczną powłoką – stosowana w projektach architektonicznych, gdzie "naturalna przemysłowa" estetyka jest wartością.
Problem bezpieczeństwa obuwia na kratach zewnętrznych wymaga szczególnej uwagi przy tarasach gastronomicznych. Kobiece obuwie z cienkimi obcasami może wpadać w oczka standardowej kraty przemysłowej. Rozwiązaniem są kraty o mniejszym oczku – maksymalnie 15×15 milimetrów dla zapobiegania wpadaniu szpilkowych obcasów – lub specjalne nakładki na kratę tworzące szczelną powierzchnię z zachowaniem systemu odprowadzania wody pod spodem.
Pomosty i kładki w parkach i przestrzeniach publicznych muszą spełniać wymagania norm budowlanych dla obiektów użyteczności publicznej. Nośność musi być obliczona dla tłumu pieszych o gęstości określonej normami, a w przypadku kładek dla rowerów – dla obciążeń od rowerów. Projekt statyczny przez uprawnionego konstruktora jest wymaganiem bezwzględnym.
Montaż krat pomostowych – techniki i wymagania
Prawidłowy montaż kraty pomostowej jest warunkiem jej efektywnej pracy przez cały zakładany czas eksploatacji. Błędy montażowe prowadzą do nadmiernego ugięcia, hałasu przy chodzeniu, korozji w miejscach kontaktu i w skrajnych przypadkach – do wypadków.
Kierunek ułożenia kraty względem belek nośnych podkonstrukcji musi być zgodny z projektem. Pręty nośne kraty muszą biec prostopadle do belek podkonstrukcji – tylko w tym układzie pręty nośne efektywnie przenoszą obciążenia na podpory. Ułożenie kraty równolegle do belek podkonstrukcji – o 90 stopni obrócone – radykalnie zmniejsza nośność, bo w tym układzie to poprzeczki a nie pręty nośne przenoszą obciążenia, co jest wielokrotnie mniej efektywne.
Rozpiętość między belkami podkonstrukcji musi być zgodna z projektem kraty. Każdy producent krat podaje tabele nośności dla różnych rozpiętości – maksymalna dopuszczalna rozpiętość dla danej specyfikacji kraty i danego obciążenia musi być przestrzegana. Montaż kraty na belkach rozstawionych zbyt szeroko prowadzi do nadmiernego ugięcia pod obciążeniem.
Mocowanie krat do podkonstrukcji musi zapobiegać ich przemieszczaniu się pod obciążeniami bocznymi i pod drganiami. Uchwyty zaciskowe ze stali nierdzewnej lub cynkowanej zakładane na prętach nośnych i zaciskane na belce podkonstrukcji są najpopularniejszym rozwiązaniem. Minimalna liczba uchwytów per panel powinna zapewniać, że przy sile bocznej od pieszego lub pojazdu krata nie przesuwa się do przodu ani do tyłu.
Szczeliny między panelami muszą być zachowane dla umożliwienia rozszerzalności cieplnej, szczególnie w instalacjach zewnętrznych narażonych na duże wahania temperatury. Krata nagrzana słońcem w lipcu do 60 stopni Celsjusza i schłodzona mrozem do minus 20 stopni zmienia swoje wymiary o kilka milimetrów na metrze długości. Panele zamontowane bez szczelin rozszerzalności termicznej mogą uginać się w górę latem lub wyrywać mocowania zimą.
Obliczanie nośności kraty – jak dobrać specyfikację do wymagań
Obliczenie wymaganej specyfikacji kraty dla konkretnego zastosowania jest zadaniem technicznym, które w prostych przypadkach można wykonać przy użyciu tabel nośności producenta. Podstawowy schemat postępowania obejmuje kilka kroków.
Określenie obciążeń jest pierwszym krokiem. Dla pomostów pieszych normowe obciążenie użytkowe wynosi 3,0 do 5,0 kiloniutonów na metr kwadratowy w zależności od kategorii użytkowania. Dla pomostów w pobliżu maszyn z potencjalnymi obciążeniami skupionymi – ciężkie narzędzia, małe maszyny – obciążenia skupione mogą wynosić od 1 do kilkunastu kiloniutonów. Dla przejazdu wózka widłowego miarodajnym obciążeniem jest siła na kole wózka, wynosząca dla typowych wózków od 5 do 30 kiloniutonów na koło.
Określenie rozpiętości między belkami podkonstrukcji jest drugim krokiem. Rozpiętość to odległość między środkami sąsiednich belek nośnych podkonstrukcji. Im większa rozpiętość, tym wyższy pręt nośny kraty musi być zastosowany dla tej samej nośności.
Odczytanie tabeli nośności dla wybranej specyfikacji kraty i określonej rozpiętości daje dopuszczalne obciążenie w kiloniutonach na metr kwadratowy lub jako skupione w punkcie. Jeśli dopuszczalne obciążenie jest większe od wymaganego z krokiem pierwszym, specyfikacja jest odpowiednia. Jeśli jest mniejsze, należy wybrać kratę z wyższym prętem nośnym lub zmniejszyć rozpiętość.
Sprawdzenie ugięcia pod obciążeniem jest dodatkowym warunkiem dla powierzchni chodzenia. Normy limitują ugięcie kraty pod obciążeniem użytkowym do zazwyczaj jednej pięćdziesiątej lub jednej trzydziestej rozpiętości, żeby chodzenie nie było nieprzyjemne lub niebezpieczne z powodu sprężystego ugięcia powierzchni.
Normy i certyfikaty dla krat pomostowych
Zakup krat pomostowych do zastosowań budowlanych powinien być poprzedzony weryfikacją zgodności z obowiązującymi normami.
Norma EN 1090-1 dotycząca wykonania konstrukcji stalowych obejmuje kraty pomostowe przeznaczone do zastosowań budowlanych. Producenci muszą posiadać certyfikat zakładowej kontroli produkcji i wystawiać deklarację właściwości użytkowych.
Norma EN ISO 14122-2 reguluje wymagania dla podestów roboczych przy maszynach, a EN ISO 14122-3 dla schodów przemysłowych. Obie normy określają wymagania dotyczące nośności i antypoślizgowości.
Norma EN ISO 1461 reguluje wymagania dla cynkowania ogniowego – minimalne grubości powłoki i metody badania.
Przy zakupie krat do stosowania w obiektach spożywczych i farmaceutycznych wymagane może być potwierdzenie zgodności materiałów z rozporządzeniem (WE) nr 1935/2004 o materiałach do kontaktu z żywnością.
Podsumowanie
Krata pomostowa jest produktem pozornie prostym, ale oferującym głęboką złożoność w doborze parametrów i materiałów do konkretnych wymagań. Przemysłowa krata w chłodni mroźniczej, dekoracyjna krata na tarasie kawiarni i nośna krata podłogi antresoli magazynowej to trzy zupełnie różne produkty, które łączy jedynie fundamentalna architektura prętów nośnych i poprzeczek. Właściwy dobór wysokości prętów nośnych, rozstawu poprzeczek, materiału i zabezpieczenia powierzchniowego, wykonany na podstawie rzetelnej analizy wymagań nośnościowych, środowiskowych i estetycznych, jest decyzją techniczną, która przekłada się bezpośrednio na bezpieczeństwo, trwałość i satysfakcję użytkownika instalacji przez dekady jej eksploatacji.
