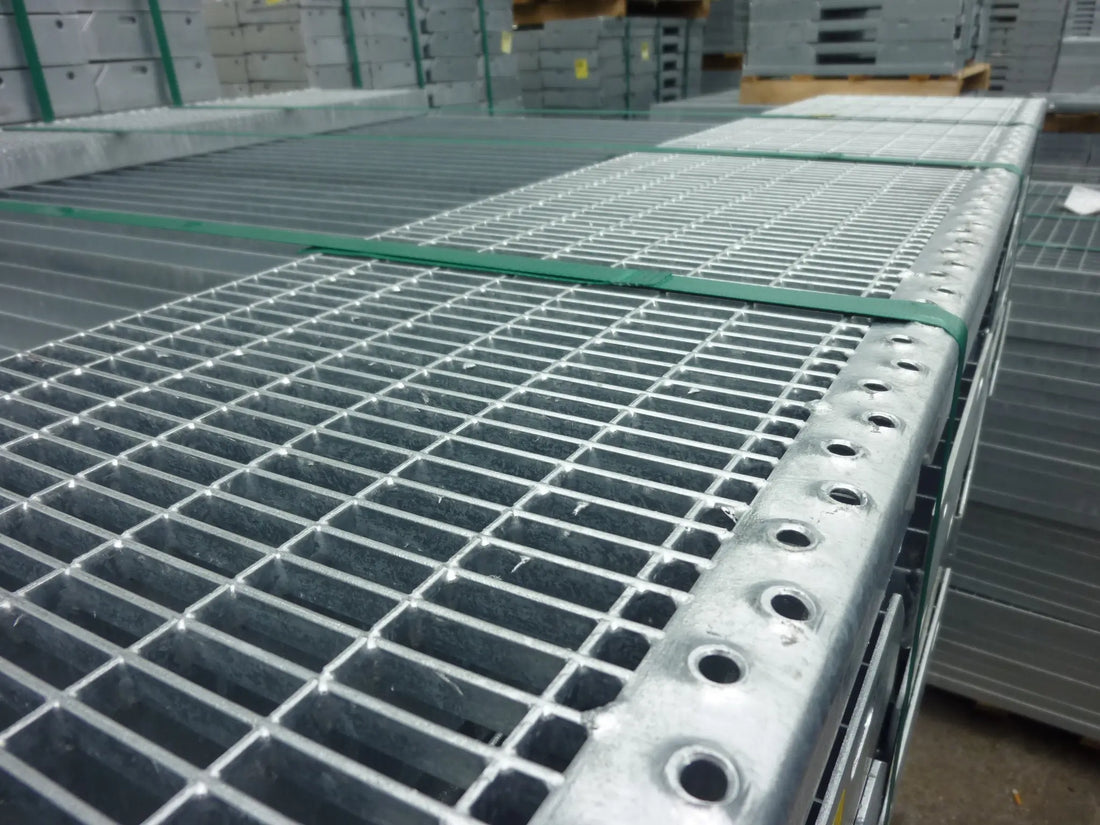

Kraty pomostowe przemysłowe – zastosowanie w magazynach i systemach regałowych
Udostępnij
Kraty pomostowe – element, który jest wszędzie, a zauważany rzadko
W każdym profesjonalnie wyposażonym magazynie i zakładzie przemysłowym krata pomostowa jest elementem, który pojawia się w dziesiątkach miejsc jednocześnie – i który rzadko kiedy jest traktowany jako przedmiot świadomego wyboru. Podłoga antresoli, stopnie schodów prowadzących na wyższy poziom regałów, pomost obsługowy przy maszynach pakujących, przykrycie kanału pod przenośnikiem, platforma przy stanowisku kontroli jakości – wszędzie tam krata pomostowa pełni swoją cichą, niezawodną funkcję, często przez kilkanaście lub kilkadziesiąt lat bez wymiany.
Ta niezauważalność jest paradoksalnym dowodem jakości właściwego doboru krat. Krata pomostowa niedopasowana do warunków pracy szybko da o sobie znać – koroduje, ugina się pod obciążeniem, ślizga, blokuje przepływ powietrza lub wody, utrudnia mycie. Właściwie dobrana pracuje długo, sprawnie i bez problemów, nie absorbując uwagi użytkowników. Jednak świadomy wybór krat pomostowych do konkretnych zastosowań jest kwestią, którą warto rozumieć – szczególnie przy projektowaniu systemów regałowych z antresolami, przy wyposażaniu nowych hal przemysłowych i przy ocenie konieczności wymiany zużytego wyposażenia.
W tym artykule omawiamy kraty pomostowe przemysłowe w kontekście specyficznym dla magazynów i systemów regałowych – gdzie i jak są stosowane, jakie parametry decydują o właściwym doborze, jakie typy krat są odpowiednie dla jakich zastosowań i jakie są praktyczne aspekty montażu i użytkowania.
Rodzaje krat pomostowych stosowanych w magazynach
Rynek krat pomostowych przemysłowych oferuje kilka podstawowych typów, różniących się sposobem produkcji, geometrią siatki i przeznaczeniem. Znajomość tych różnic jest punktem wyjścia do właściwego doboru.
Kraty zgrzewane elektrooporowo to typ dominujący w zastosowaniach magazynowych i przemysłowych ogólnych. Pręty nośne – biegnące prostopadle do belek nośnych podkonstrukcji i przenoszące główne obciążenia – są zgrzewane elektrycznie z poprzeczkami w każdym punkcie przecięcia, tworząc jednolitą, sztywną sieć. Standardowe parametry to pręty nośne o wysokości od 20 do 80 milimetrów i grubości 3 lub 5 milimetrów, poprzeczki o średnicy 5 lub 6 milimetrów w rozstawie co 38 lub 50 milimetrów. Oczka siatki mają zazwyczaj wymiary od 30×38 do 34×50 milimetrów.
Kraty PRESSE, w których poprzeczki są wciśnięte mechanicznie w nacięcia prętów nośnych zamiast zgrzewane, tworzą siatkę z równą górną powierzchnią – pręty nośne i poprzeczki leżą na tej samej wysokości. Efektem jest gładka górna powierzchnia korzystna dla ergonomii i czyszczenia, wyższy koszt produkcji w porównaniu ze zgrzewanymi, ale lepsza estetyka i niższa podatność na gromadzenie zanieczyszczeń w poprzeczkach.
Kraty serrated z ząbkowanymi krawędziami prętów nośnych są wariantem podwyższającym właściwości antypoślizgowe. Nacięcia na górnych krawędziach prętów tworzą ostre ząbki wgryzające się w podeszwę buta lub w koło wózka, zapewniając przyczepność nawet na mokrej lub zatłuszczonej powierzchni. Kraty serrated są wymagane przez normy bezpieczeństwa dla schodów przemysłowych i zalecane dla wszystkich pomostów obsługowych, gdzie ryzyko poślizgnięcia jest podwyższone.
Kraty z blachą usztywnioną – ze skośnymi blaszanymi usztywniacze wplecione między pręty nośne – mają wyższą sztywność i nośność przy tej samej wysokości prętów niż standardowe kraty zgrzewane. Stosowane dla dużych rozpiętości między podporami lub przy wysokich obciążeniach skupionych, gdzie standardowa krata wykazywałaby nadmierne ugięcie.
Kraty pomostowe w systemach antresolowych – wymagania i parametry
Antresole magazynowe i przemysłowe to jedno z kluczowych zastosowań krat pomostowych w środowisku magazynowym. Podłoga antresoli z kraty pomostowej jest rozwiązaniem, które łączy kilka zalet jednocześnie, bezpośrednio odpowiadając na specyficzne potrzeby wielopoziomowego składowania.
Przepuszczalność dla systemów tryskaczowych jest najważniejszą zaletą kraty pomostowej jako podłogi antresoli magazynowej z punktu widzenia bezpieczeństwa pożarowego. Przepisy pożarowe wymagają, aby systemy tryskaczowe mogły dotrzeć z wodą do towaru na wszystkich poziomach składowania. Podłoga z kraty pomostowej przepuszcza wodę swobodnie przez swoją otwartą strukturę, podczas gdy pełna podłoga betonowa lub z blachy blokuje działanie tryskaczy dla poziomów poniżej.
Dobór krat dla podłóg antresoli musi uwzględniać kilka parametrów jednocześnie. Nośność jest parametrem krytycznym – podłoga antresoli magazynowej musi przenosić obciążenia od pracowników, wózków i składowanego towaru bez nadmiernego ugięcia. Obliczenie nośności kraty dla konkretnej rozpiętości między belkami nośnymi podkonstrukcji jest zadaniem inżynierskim wymagającym znajomości tabel nośności producenta i uwzględnienia wymaganych współczynników bezpieczeństwa.
Rozpiętość między belkami nośnymi antresoli jest kluczowym parametrem determinującym wymaganą wysokość prętów nośnych kraty. Nośność kraty spada z kwadratem rozpiętości – przy dwukrotnie większej rozpiętości krata o tej samej specyfikacji wytrzyma zaledwie jedną czwartą obciążenia. Dla typowych rozpiętości w antresolach magazynowych wynoszeacych od 600 do 1500 milimetrów, wysokości prętów nośnych od 25 do 50 milimetrów są zazwyczaj wystarczające.
Mocowanie krat do podkonstrukcji antresoli musi zapewniać stabilność i zapobiegać przemieszczeniu się paneli pod obciążeniem. Standardowe uchwyty zaciskowe lub spawane klamry mocujące ramy krat do belek nośnych są rozwiązaniami zapewniającymi bezpieczne połączenie bez konieczności spawania samej kraty do konstrukcji.
Kraty na schodach przemysłowych regałowych
Schody prowadzące na wyższe poziomy regałów lub na antresole magazynowe to element, gdzie kraty pomostowe serii serrated są absolutnym standardem branżowym. Norma EN ISO 14122-3 dotycząca schodów stałych wyraźnie określa wymagania dotyczące właściwości antypoślizgowych stopni, które kraty serrated w pełni spełniają.
Wymiarowanie stopni schodowych z kraty pomostowej musi być zgodne z wymaganiami normy i z projektem schodów. Standardowa szerokość stopnia dla schodów obsługowych wynosi od 800 do 1200 milimetrów. Głębokość stopnia powinna wynosić co najmniej 200 milimetrów dla schodów o kącie nachylenia do 45 stopni. Wysokość stopnia nie powinna przekraczać 200 milimetrów.
Rama obwodowa stopnia schodowego z kraty pomostowej musi zapewniać wystarczającą sztywność, aby stopień nie uginał się przy obciążeniu krawędziowym – kiedy pracownik staje na krawędzi stopnia zamiast na jego środku. Rama z kątownika lub z płaskownika stalowego jest standardowym rozwiązaniem zapewniającym wymaganą sztywność krawędziową.
Mocowanie stopni do policzków schodów – bocznych elementów nośnych schodów – musi być pewne i trwałe, z zachowaniem wymaganych tolerancji geometrycznych. Śruby lub spawy mocujące muszą być dobrane do przewidywanych obciążeń i do materiału policzków.
Antypoślizgowość stopni schodowych jest szczególnie ważna w magazynach chłodniczych, gdzie możliwa jest kondensacja wilgoci na powierzchniach, i w magazynach spożywczych, gdzie podłogi mogą być mokre od mycia. Kraty serrated z głębokimi ząbkami na prętach nośnych zapewniają skuteczną antypoślizgowość nawet w tych trudnych warunkach.
Kraty na podestach roboczych przy regałach
Podesty robocze – stałe platformy podniesione nad poziom posadzki, zapewniające operatorom dostęp do wyższych poziomów regałów lub do maszyn – są kolejnym kluczowym zastosowaniem krat pomostowych w magazynach.
Podesty komisjonerskie przy regałach półkowych wysokiego składowania umożliwiają operatorom pobieranie towaru z poziomów regałów niedostępnych z poziomu posadzki. Pomost z kraty pomostowej – zazwyczaj na kółkach lub w wersji stacjonarnej – zapewnia stabilną, antypoślizgową powierzchnię pracy na podwyższeniu.
Dobór krat dla podestów roboczych musi uwzględniać specyficzne wymagania związane z obciążeniami dynamicznymi od pracowników i narzędzi. Norma EN 14122-2 dotycząca podestów roboczych określa minimalne obciążenia projektowe dla różnych kategorii podestów, które muszą być uwzględnione przy doborze kraty.
Poręcze i balustrady przy krawędziach podestów są wymaganiem BHP absolutnym przy wszystkich pomostach wzniesionych powyżej 0,5 metra powyżej poziomu poniżej. Balustrady muszą być zaprojektowane i zainstalowane zgodnie z wymaganiami norm, a ich połączenie z kratą musi być wystarczająco wytrzymałe, aby przenosić siły wynikające z oparcia się pracownika.
Kraty jako przykrycie kanałów rewizyjnych i przepustów instalacyjnych
Kanały rewizyjne pod przenośnikami, przepusty instalacyjne z rurociągami i kablami, studzienki odpływowe – wszystkie te elementy infrastruktury technicznej magazynów i hal produkcyjnych wymagają przykrycia, które jednocześnie umożliwia dostęp serwisowy i zachowuje ciągłość posadzki dla ruchu pieszego i kołowego.
Krata pomostowa jako przykrycie kanału rewizyjnego musi spełniać wymagania nośnościowe zarówno dla ruchu pieszego, jak i dla możliwego przejazdu wózków widłowych lub innych pojazdów. W strefach ruchu wózków obciążenia kół mogą być bardzo duże – koła wózka widłowego o masie całkowitej 5 ton mogą generować obciążenie od pojedynczego koła przekraczające 15 kiloniutonów. Krata zaprojektowana na takie obciążenia skupione musi mieć masywne pręty nośne i odpowiednią ramę nośną.
Ramy kanałowe – specjalne, osadzone w posadzce ramy, w których opierają się sekcje kraty – muszą być zaprojektowane tak, aby górna powierzchnia kraty była na poziomie posadzki lub minimalnie poniżej, eliminując progi i nierówności zagrażające ruchowi. Tolerancje montażu ram kanałowych są rygorystyczne i muszą uwzględniać skurcz betonu posadzki i możliwe osiadanie.
Uchwyty podnoszące umożliwiające zdejmowanie sekcji kraty bez użycia narzędzi są wymaganiem praktycznym. Operator konserwujący kanał musi mieć możliwość szybkiego, bezpiecznego podniesienia kraty bez konieczności stosowania specjalistycznych narzędzi.
Kraty pomostowe w chłodniach i mroźniach magazynowych
Środowisko chłodnicze stawia przed kratami pomostowymi specyficzne wymagania wynikające z niskich temperatur, wysokiej wilgotności i cyklicznych zmian temperatury przy każdym otwarciu drzwi chłodni.
Materiał kraty musi zachowywać właściwości mechaniczne w niskich temperaturach. Stal węglowa traci część swojej udarności w temperaturach poniżej zera, stając się bardziej podatna na pękanie przy uderzeniach. Producenci krat przeznaczonych do mroźni stosują stale o zapewnionej odporności na kruche pęknięcia w niskich temperaturach, zazwyczaj certyfikowane dla minimalnej temperatury pracy wynoszącej minus 40 stopni Celsjusza.
Zabezpieczenie antykorozyjne musi być dobrane do warunków chłodniczych. Cynkowanie ogniowe jest preferowanym wyborem przed malowaniem proszkowym, bo metaliczna powłoka cynkowa nie odpryskuje przy cyklicznych zmianach temperatury tak jak powłoka organiczna i zapewnia ochronę katodową nawet w przypadku uszkodzeń mechanicznych. Stal nierdzewna jest rozwiązaniem dla najwyższych wymagań higienicznych i dla środowisk o szczególnie agresywnej chemii.
Kondensacja wilgoci na kratach przy wyjmowaniu z mroźni lub przy otwieraniu drzwi chłodni jest nieunikniona i musi być uwzględniona w projekcie. Krata pomostowa z otwartą strukturą przepuszcza wodę kondensacyjną przez swoje oczka, zapobiegając gromadzeniu się śliskiej warstwy wody na powierzchni. To kolejna właściwość krat pomostowych istotna dla bezpieczeństwa w magazynach chłodniczych.
Kraty pomostowe ze stali nierdzewnej – zastosowania w magazynach spożywczych
Magazyny spożywcze obsługujące produkty wymagające najwyższych standardów higienicznych i przechowywane w warunkach możliwości kontaktu z wyposażeniem – mroźnie mięsa, chłodnie nabiału, magazyny owoców morza – to środowisko, gdzie krata ze stali nierdzewnej jest jedynym akceptowalnym materiałem.
Austenityczna stal nierdzewna gatunku 304 i 316L spełnia wymagania rozporządzenia (WE) nr 1935/2004 dotyczącego materiałów przeznaczonych do kontaktu z żywnością. Gatunkach 304 jest wystarczający dla większości środowisk spożywczych, natomiast 316L zawierający molibden jest wymagany w środowiskach o podwyższonym stężeniu chlorków – przy myciu roztworami chlorowanymi, w magazynach ryb morskich i owoców morza.
Czyszczenie krat ze stali nierdzewnej jest efektywne przez mycie ciśnieniowe lub parowe, możliwe bez ryzyka uszkodzenia powłoki. Agresywne środki dezynfekujące stosowane w sanityzacji zakładów spożywczych, w tym preparaty jodowe i chlorowe, nie uszkadzają stali nierdzewnej, podczas gdy te same środki w krótkim czasie degenerują powłoki malarskie krat ze stali węglowej.
Spawy na kratach ze stali nierdzewnej przeznaczonych do kontaktu z żywnością muszą być wykonane z zastosowaniem techniki TIG lub MIG ze spoiwami ze stali nierdzewnej i trawione po spawaniu dla usunięcia utlenionej warstwy z okolic spoiny, która mogłaby stać się punktem inicjacji korozji.
Normy i certyfikaty dla krat pomostowych magazynowych
Zakup krat pomostowych do zastosowań magazynowych powinien być poprzedzony weryfikacją zgodności produktu z obowiązującymi normami, szczególnie gdy kraty są elementem konstrukcyjnym budynku lub gdy muszą spełniać wymagania systemów certyfikacyjnych.
Norma EN 1090-1 dotycząca wykonania konstrukcji stalowych obejmuje kraty pomostowe produkowane jako elementy przeznaczone do zastosowań budowlanych. Producenci krat przeznaczonych do stosowania w budynkach muszą posiadać certyfikat zakładowej kontroli produkcji i wystawiać deklarację właściwości użytkowych. Zakup krat bez wymaganego certyfikatu do zastosowań budowlanych jest naruszeniem przepisów i może być przedmiotem zastrzeżeń podczas odbiorów budowlanych.
Norma EN ISO 14122-2 dotycząca podestów roboczych określa wymagania dla podestów stosowanych przy maszynach i urządzeniach przemysłowych, w tym wymagania dotyczące właściwości antypoślizgowych, nośności i wymiarów.
Certyfikat dla zastosowań spożywczych, potwierdzający zgodność materiałów kraty z rozporządzeniem 1935/2004, jest wymagany dla krat stosowanych w bezpośrednim kontakcie z żywnością lub w jej pobliżu. Producent kraty ze stali nierdzewnej lub ze specjalnie powleczonej stali węglowej powinien być w stanie dostarczyć deklarację zgodności z tym rozporządzeniem.
Obliczanie nośności kraty dla konkretnego zastosowania
Obliczenie wymaganej nośności kraty pomostowej i dobór odpowiedniej specyfikacji jest zadaniem technicznym, które w prostych przypadkach można wykonać samodzielnie korzystając z tabel nośności producenta, w bardziej złożonych – wymaga konsultacji z inżynierem.
Rozpiętość między podporami to najważniejszy parametr wpływający na nośność. Producenci krat podają tablice nośności dla różnych rozpiętości między belkami nośnymi podkonstrukcji. Dla danej specyfikacji kraty nośność spada w przybliżeniu z kwadratem rozpiętości – podwojenie rozpiętości zmniejsza nośność czterokrotnie. Przy projektowaniu podkonstrukcji warto zatem minimalizować rozpiętość dla danej specyfikacji kraty lub odwrotnie – dobierać specyfikację kraty do planowanej rozpiętości podkonstrukcji.
Charakter obciążenia – równomiernie rozłożone lub skupione w punkcie – ma duże znaczenie dla obliczenia nośności. Obciążenia skupione, takie jak koło wózka lub stopa maszyny, są znacznie bardziej wymagające dla kraty niż równomiernie rozłożony ciężar tej samej wartości. Tabele nośności producentów zazwyczaj podają obie wartości osobno.
Kierunek układania kraty względem belek nośnych podkonstrukcji musi być zgodny z projektem. Pręty nośne kraty muszą biec prostopadle do belek nośnych podkonstrukcji – tylko w tym układzie pręty nośne efektywnie przenoszą obciążenia na podpory. Ułożenie kraty o 90 stopni obrócone zmniejsza nośność kilkakrotnie.
Montaż krat pomostowych w systemach magazynowych
Montaż krat pomostowych w systemach magazynowych wymaga precyzji i uwzględnienia kilku aspektów technicznych mających wpływ na trwałość i funkcjonalność instalacji.
Czyszczenie powierzchni nośnej przed montażem jest wymaganiem, które bywa pomijane, a które ma duże znaczenie dla trwałości powłok antykorozyjnych. Zanieczyszczenia, oleje i resztki środków budowlanych na belkach nośnych podkonstrukcji mogą niszczyć powłokę ochronną kraty w miejscach kontaktu przez korozję galwaniczną lub przez zatrzymywanie wilgoci.
Mocowanie mechaniczne krat do podkonstrukcji jest konieczne dla zapobieżenia przemieszczeniu się paneli pod obciążeniami bocznymi i wibracjami. Standardowe uchwyty zaciskowe ze stali nierdzewnej lub ze stali ocynkowanej zakładane na prętach nośnych i zaciskane na belek nośnej podkonstrukcji są najczęściej stosowanym rozwiązaniem. Minimalna liczba uchwytów na jeden panel jest zazwyczaj określana przez producenta kraty.
Luzy dylatacyjne między sąsiednimi panelami kraty są konieczne dla umożliwienia rozszerzalności cieplnej, szczególnie w środowiskach o dużych wahaniach temperatury. Zbyt ciasno ułożone panele bez luzów dylatacyjnych mogą w wysokich temperaturach uginać się i deformować.
Dokumentacja montażu obejmująca protokoły odbioru, informacje o zastosowanych specyfikacjach krat i o obliczeniach nośności jest wymagana dla instalacji budowlanych i jest ważna dla dokumentacji powykonawczej systemu regałowego lub antresoli.
Wymiana zużytych krat – kiedy i jak
Kraty pomostowe mają długą żywotność przy właściwej konserwacji, ale w końcu wymagają wymiany. Rozpoznanie sygnałów wskazujących na konieczność wymiany i prawidłowe przeprowadzenie tej operacji są ważnymi aspektami zarządzania infrastrukturą magazynową.
Sygnały wymagające wymiany lub przynajmniej oceny przez inżyniera to: widoczne pęknięcia spawów w punktach zgrzewania poprzeczek z prętami nośnymi, deformacje plastyczne prętów nośnych przekraczające dopuszczalne wartości ugięcia, ubytki korozyjne zmniejszające przekrój prętów o więcej niż 25 procent, uszkodzenia ząbków antypoślizgowych na ponad 25 procentach powierzchni kraty serrated, obluzowanie ram lub uchwytów mocujących.
Wymiana krat w czynnym magazynie lub hali produkcyjnej wymaga planowania minimalizującego zakłócenia operacyjne. Wymiana sekcja po sekcji z krótkotrwałym zamknięciem dostępu do danego obszaru jest zazwyczaj możliwa bez długotrwałego przestoju.
Utylizacja zużytych krat stalowych przez przekazanie do skupu złomu jest rozwiązaniem ekologicznie odpowiedzialnym i minimalizującym koszt likwidacji. Stal jest materiałem w pełni recyklingowanym i odzysk jej wartości ze zużytych krat pomaga zrównoważyć koszt zakupu nowych.
Koszty krat pomostowych w odniesieniu do całkowitego kosztu posiadania
Analiza kosztowa krat pomostowych musi uwzględniać nie tylko cenę zakupu, ale też koszty konserwacji i oczekiwaną żywotność, tworząc realistyczny obraz całkowitego kosztu posiadania w perspektywie wieloletniej eksploatacji.
Krata ze stali węglowej malowanej proszkowo ma niski koszt zakupu, ale wymaga odnawiania powłoki co kilka do kilkanastu lat w agresywnych środowiskach, a jej żywotność w warunkach chłodniczych lub wilgotnych jest ograniczona. Krata cynkowana ogniowo ma wyższy koszt zakupu, ale praktycznie zerowe koszty konserwacji przez dwadzieścia do trzydziestu lat w typowych warunkach przemysłowych. Krata ze stali nierdzewnej ma najwyższy koszt zakupu, ale najdłuższą żywotność i najniższe koszty czyszczenia i konserwacji.
Dla inwestycji w infrastrukturę magazynową o planowanym horyzoncie użytkowania powyżej dziesięciu lat, wybór krat cynkowanych lub nierdzewnych zamiast malowanych proszkowo jest zazwyczaj ekonomicznie uzasadniony przez niższe całkowite koszty posiadania mimo wyższej ceny zakupu.
Podsumowanie
Kraty pomostowe przemysłowe są nieodzownym elementem infrastruktury magazynowej i systemów regałowych, pełniąc kluczowe funkcje w podłogach antresol, na schodach, podestach roboczych, przykryciach kanałów i w wyspecjalizowanych środowiskach chłodniczych i spożywczych. Właściwy dobór krat – uwzględniający wymaganą nośność dla konkretnej rozpiętości, odpowiedni materiał i zabezpieczenie antykorozyjne dla warunków środowiskowych, właściwości antypoślizgowe dla aplikacji bezpieczeństwa i zgodność z obowiązującymi normami – jest zadaniem technicznym, które przy odpowiedniej wiedzy jest wykonalne i które w długoterminowej perspektywie procentuje trwałością i niezawodnością instalacji. W świecie magazynów, gdzie każdy element infrastruktury musi pracować sprawnie przez dekady, krata pomostowa właściwie dobrana i zamontowana jest inwestycją, która zwraca się przez lata bezawaryjnej eksploatacji.
