Kraty pomostowe stalowe – gdzie sprawdzają się w magazynach i halach przemysłowych
Kraty pomostowe – element infrastruktury, który robi różnicę
W każdym dojrzałym obiekcie przemysłowym i magazynowym istnieje cała kategoria elementów infrastruktury, które nie rzucają się w oczy, ale których brak natychmiast odczuwany jest w codziennym funkcjonowaniu. Kraty pomostowe stalowe należą właśnie do tej kategorii. Montowane na podestach technicznych, pomostach obsługowych, schodach przemysłowych, kanałach rewizyjnych i antresolach, tworzą powierzchnie robocze i komunikacyjne, które muszą być jednocześnie wytrzymałe, bezpieczne i odporne na trudne warunki środowiskowe.

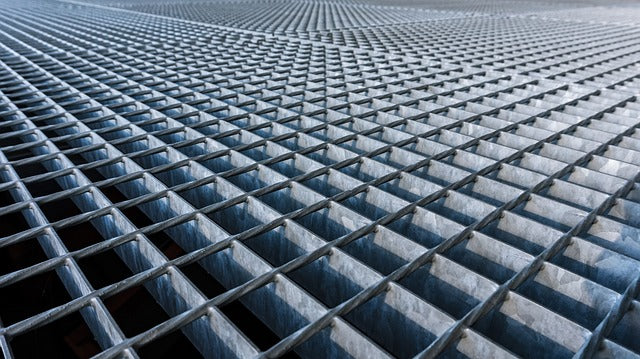

Pozornie prosta konstrukcja – stalowe pręty nośne i poprzeczne połączone w siatkę – kryje w sobie kilka ważnych właściwości, które czynią kratę pomostową rozwiązaniem często lepszym niż alternatywne wykończenia podłóg przemysłowych. Doskonała wentylacja i odprowadzanie cieczy przez otwory kraty, wysoka odporność na obciążenia przy stosunkowo niewielkiej masie własnej, wyjątkowa trwałość w trudnych warunkach środowiskowych, możliwość produkcji w niemal dowolnym kształcie i wymiarze – to cechy, które sprawiają, że kraty pomostowe znajdują zastosowanie wszędzie tam, gdzie zwykłe posadzki czy blachy ryflowane zawodzą.
W tym artykule omawiamy szczegółowo zastosowania krat pomostowych stalowych w magazynach i halach przemysłowych – zarówno te oczywiste i powszechne, jak i te rzadziej omawiane, a równie ważne dla bezpieczeństwa i funkcjonalności obiektów przemysłowych.
Budowa i rodzaje krat pomostowych stalowych
Aby właściwie dobrać kratę pomostową do konkretnego zastosowania, konieczne jest zrozumienie jej budowy i różnorodności dostępnych typów. Kraty pomostowe stalowe nie są jednorodną kategorią produktową – różnią się geometrią siatki, sposobem łączenia prętów, rodzajem stali i wykończeniem powierzchni.
Kraty zgrzewane to najpowszechniejszy typ krat pomostowych stosowanych w budownictwie przemysłowym. Pręty nośne – biegnące w kierunku rozpiętości kraty i przenoszące główne obciążenia – są połączone z poprzeczkami metodą zgrzewania oporowego. Zgrzewanie zapewnia trwałe, monolityczne połączenie bez możliwości poluzowania się elementów pod obciążeniem dynamicznym. Standardowe rozmiary oczek zgrzewanych krat pomostowych wynoszą zazwyczaj 30×50 milimetrów, 34×38 milimetrów lub 34×50 milimetrów, a grubości prętów nośnych od 20 do 80 milimetrów w zależności od wymaganej nośności i rozpiętości.
Kraty podłogowe z blachą usztywnioną to wariant, w którym między pręty nośne wplecione są blaszane usztywniacze fałdowe. Taka konstrukcja zwiększa sztywność kraty i zmniejsza jej ugięcie pod obciążeniem, co jest szczególnie ważne przy dużych rozpiętościach między podporami. Kraty z blachą usztywnioną są cięższe od zwykłych krat zgrzewanych, ale oferują wyraźnie wyższą nośność przy tej samej wysokości przekroju.
Kraty serrated – z ząbkowanymi krawędziami prętów nośnych – to wersja zaprojektowana z myślą o zwiększeniu właściwości antypoślizgowych. Nacięcia wykonane na górnej krawędzi prętów nośnych tworzą regularny wzór zębów, który znacząco poprawia przyczepność podeszwy buta, szczególnie w warunkach wilgoci, oleju lub pyłu. To wybór do zastosowań, gdzie bezpieczeństwo poruszania się jest szczególnie ważne – schodów przemysłowych, pomostów obsługowych maszyn i podestów przy stanowiskach mokrych procesów.
Kraty PRESSE to typ krat pomostowych, w których poprzeczki wciśnięte są mechanicznie w nacięcia w prętach nośnych bez zgrzewania. Mechaniczne wciśnięcie zapewnia bardzo stabilne połączenie i równą górną powierzchnię kraty – pręty nośne i poprzeczki są na tej samej wysokości, co ułatwia czyszczenie i zmniejsza ryzyko gromadzenia się zanieczyszczeń. Kraty PRESSE są droższą alternatywą dla krat zgrzewanych, ale oferują lepszą estetykę i łatwiejsze utrzymanie czystości.
Kraty ze stali nierdzewnej – wykonane z austenitycznej stali nierdzewnej gatunku 304 lub 316 – to rozwiązanie dla środowisk szczególnie agresywnych chemicznie lub wymagających wysokich standardów higienicznych. Przemysł spożywczy, farmaceutyczny, chemiczny czy morski to środowiska, gdzie zwykła stal węglowa, nawet ocynkowana, nie zapewni wymaganej trwałości. Koszt krat ze stali nierdzewnej jest znacznie wyższy niż zwykłych krat stalowych, jednak w odpowiednich zastosowaniach jest to inwestycja w pełni uzasadniona.
Zastosowanie 1 – podesty i pomosty obsługowe maszyn
Jednym z najważniejszych i najbardziej rozpowszechnionych zastosowań krat pomostowych stalowych w halach przemysłowych są podesty i pomosty obsługowe przy maszynach i urządzeniach technologicznych. Każda maszyna wymagająca regularnej obsługi, regulacji, konserwacji lub nadzoru na wysokości powyżej 0,5 metra musi być wyposażona w odpowiedni pomost obsługowy zapewniający bezpieczny dostęp.
Krata pomostowa jako wykończenie podłogi pomostu obsługowego spełnia kilka kluczowych wymagań jednocześnie. Właściwości antypoślizgowe – szczególnie istotne w wersji serrated – zapewniają bezpieczeństwo poruszania się nawet przy mokrej podłodze, na którą kapią chłodziwa, oleje lub woda procesowa. Otwarta struktura kraty pozwala na swobodny przepływ tych cieczy przez podłogę pomostu bez ich gromadzenia się na powierzchni, co eliminuje tworzenie się niebezpiecznych kałuż.
Niska masa własna kraty pomostowej jest szczególnie ważna w przypadku pomostów obsługowych montowanych na konstrukcjach wsporczych. Ciężki pomost wymaga masywniejszej i kosztowniejszej konstrukcji nośnej. Krata stalowa o grubości 30 do 50 milimetrów waży od 10 do 25 kilogramów na metr kwadratowy – wielokrotnie mniej niż betonowa posadzka o porównywalnej nośności.
Możliwość produkcji krat pomostowych w dowolnym kształcie i wymiarze pozwala na precyzyjne dopasowanie posadzki pomostu do skomplikowanego kształtu maszyny – z wycięciami na rury, wały, kable i inne elementy wystające z podstawy urządzenia. To szczególnie cenne przy obsłudze starszych maszyn, dla których gotowe podesty nie są dostępne i konieczna jest indywidualna produkcja.
Zastosowanie 2 – schody przemysłowe i podesty klatki schodowej
Schody przemysłowe w halach i magazynach to kolejne kluczowe zastosowanie krat pomostowych stalowych. Stopnie schodów wykonane z krat pomostowych serii serrated lub z blachy ryflowanej to standardowe rozwiązanie w obiektach przemysłowych, które musi spełniać rygorystyczne wymagania bezpieczeństwa.
Właściwości antypoślizgowe stopni mają fundamentalne znaczenie dla bezpieczeństwa. Pracownik pokonujący schody z narzędziami, dokumentacją lub małymi komponentami w rękach nie może poświęcić pełnej uwagi na stawianie kroków. Stopień schodów musi więc zapewnić wystarczające tarcie w każdych warunkach – przy czystych suchych podeszwach, przy mokrych butach po wyjściu z myjni, przy podeszwach zabrudzonych olejem przy obsłudze maszyn.
Kraty pomostowe serii serrated z głębokimi nacięciami na prętach nośnych spełniają te wymagania w pełni i są zgodne z normami EN ISO 14122-3 dotyczącymi stałych schodów. Ząbkowane krawędzie prętów nośnych tworzą efektywną powierzchnię antypoślizgową, a otwarta struktura kraty umożliwia odpływ wody i zanieczyszczeń przez stopień, eliminując gromadzenie się śliskiej warstwy cieczy na powierzchni.
Waga stopni schodów ma też znaczenie praktyczne przy montażu i ewentualnej wymianie. Stopień schodowy wykonany z kraty pomostowej waży kilka kilogramów i może być wymieniany przez jedną osobę bez użycia specjalistycznego sprzętu. Betonowy stopień byłby kilkanaście razy cięższy i wymagałby kosztownej interwencji budowlanej przy wymianie.
Zastosowanie 3 – podłogi antresol magazynowych i przemysłowych
Antresole magazynowe i przemysłowe wyposażone w kratę pomostową stalową jako wykończenie podłogi to rozwiązanie bardzo popularne w obiektach przemysłowych wymagających dodatkowej powierzchni użytkowej bez kosztownej rozbudowy budynku w pionie.
Krata pomostowa jako podłoga antresoli oferuje szereg zalet w porównaniu z alternatywnymi rozwiązaniami – betonową wylewką, blachą ryflowaną czy panelami drewnianymi. Najważniejszą z nich jest przepuszczalność światła i powietrza. Otwarta struktura kraty przepuszcza naturalne i sztuczne oświetlenie z poziomu góry na poziom dolny, eliminując efekt ciemnej strefy pod antresolą, który jest typowym problemem przy pełnych, nieprzepuszczalnych podłogach. Przepuszczalność powietrza zapewnia z kolei właściwą cyrkulację w całej kubaturze hali, bez tworzenia się kieszeni z zatęchłym powietrzem pod stropem antresoli.
W obiektach, gdzie na antresoli przechowywane są towary wymagające stałego nadzoru z poziomu niższego – na przykład przy działaniu systemów tryskaczowych lub przy kontroli wizualnej – krata pomostowa umożliwia niezakłócony dostęp wzrokowy i działanie systemów bezpieczeństwa pożarowego z obu poziomów.
Montaż kraty pomostowej jako podłogi antresoli jest znacznie prostszy i szybszy niż wykonanie wylewki betonowej. Sekcje krat układane są bezpośrednio na belkach konstrukcji antresoli i mocowane za pomocą dedykowanych uchwytów lub spawania. Przy odpowiednim przygotowaniu elementów prefabrykowanych cały montaż podłogi antresoli o powierzchni kilkuset metrów kwadratowych może być zakończony w ciągu jednego lub dwóch dni roboczych.
Zastosowanie 4 – kanały rewizyjne i studzienki technologiczne
Kanały rewizyjne i studzienki technologiczne w halach przemysłowych są przykryte kratami pomostowymi służącymi jednocześnie jako posadzka strefy roboczej i jako element umożliwiający dostęp do instalacji w kanale przy jednoczesnym zachowaniu ciągłości powierzchni chodu.
Kraty pomostowe przykrywające kanały rewizyjne muszą spełniać szczególnie rygorystyczne wymagania nośnościowe. W strefach ruchu wózków widłowych krata musi wytrzymać obciążenie od kół pojazdu – często kilkanaście ton skoncentrowanych na małej powierzchni. W strefach ruchu pieszego wymagania są niższe, ale krata musi być wyposażona w odpowiednie ramy i uchwyty umożliwiające bezpieczne zdejmowanie i odstawianie sekcji podczas prac konserwacyjnych w kanale.
Ramy i obramowania krat kanałowych to elementy wykonywane na wymiar, dopasowane do konkretnych wymiarów kanału. Precyzja wykonania ramy i konieczność zachowania wymaganego poziomu górnej powierzchni kraty względem otaczającej posadzki są krytyczne dla uniknięcia progów i nierówności, które mogłyby stanowić zagrożenie dla ruchu wózków widłowych i pieszych.
W przemyśle spożywczym, farmaceutycznym i w obiektach wymagających regularnego mycia hali kanały rewizyjne przykryte kratami stalowymi pełnią dodatkową funkcję – służą jako drenaż dla wody myjącej. Krata z odpowiednio dużymi oczkami przepuszcza wodę i zanieczyszczenia bezpośrednio do kanału odpływowego, umożliwiając sprawne i efektywne mycie posadzki bez gromadzenia się kałuż.
Zastosowanie 5 – ogrodzenia i bariery bezpieczeństwa przy maszynach
Kraty pomostowe stalowe znajdują zastosowanie nie tylko jako poziome elementy podłogowe, ale również jako pionowe panele ogrodzeniowe przy maszynach i strefach niebezpiecznych. Panele kratowe montowane w ramach stalowych tworzą ogrodzenia ochronne, które są jednocześnie wytrzymałe, lekkie i przepuszczające wzrok.
Ogrodzenia z paneli kratowych przy robotach przemysłowych, automatycznych liniach produkcyjnych i maszynach o niebezpiecznym zasięgu ruchomych elementów muszą być zgodne z normami bezpieczeństwa maszynowego serii EN ISO 13857. Normy te określają wymagany rozmiar oczek ogrodzenia w zależności od odległości ogrodzenia od strefy niebezpiecznej – im bliżej strefy, tym mniejsze oczka, aby uniemożliwić dosięgnięcie do niej przez otwory kraty.
Zaletą krat pomostowych jako materiału na ogrodzenia maszynowe w porównaniu z siatkami plecionymi czy kratownicami spawanymi jest ich wysoka odporność mechaniczna. Panel wykonany z kraty pomostowej jest trudny do przypadkowego uszkodzenia lub przebicia, a jednocześnie – dzięki otwartej strukturze – zapewnia doskonałą widoczność do chronionej strefy, co jest ważne zarówno dla operatorów kontrolujących przebieg procesu, jak i dla służb utrzymania ruchu dokonujących oględzin maszyny bez konieczności wchodzenia w strefę niebezpieczną.
Zastosowanie 6 – podłogi pomieszczeń mokrych i agresywnych
W obiektach przemysłowych, gdzie procesy technologiczne wiążą się z obecnością cieczy, pary, oleju, kwasów lub zasad na poziomie podłogi, krata pomostowa stalowa jest jednym z niewielu materiałów podłogowych, który sprawdza się w tych warunkach przez wiele lat bez degradacji.
Wanny ocynkowane ogniowo lub wykonane ze stali nierdzewnej, montowane pod stanowiskami czyszczenia chemicznego, stacjami uzupełniania płynów eksploatacyjnych, myjniami części czy laboratoriami technologicznymi, są standardowo przykryte kratami pomostowymi. Krata tworzy bezpieczną, antypoślizgową powierzchnię dla pracownika stojącego nad wanną, jednocześnie pozwalając na swobodny odpływ cieczy przez swoją otwartą strukturę.
W przemyśle spożywczym kraty pomostowe ze stali nierdzewnej stosowane są powszechnie przy stanowiskach przetwórczych – ubojniach, rzeźniach, zakładach mleczarskich, rozlewniach napojów. Wymagania higieniczne tych obiektów – łatwość czyszczenia, odporność na środki dezynfekujące, brak możliwości kumulacji bakterii – spełniają właśnie kraty ze stali nierdzewnej 316, która jest odporna na agresywne środki chemiczne stosowane do sanityzacji.
Galwanizerie, zakłady obróbki powierzchniowej i laboratoria chemiczne to kolejne środowiska, gdzie kraty pomostowe ze stali kwasoodpornej lub z tworzyw sztucznych wzmocnionych włóknem szklanym znajdują niezastąpione zastosowanie. Kwasy i zasady stosowane w tych procesach niszczą zwykłą stal węglową nawet ocynkowaną w ciągu miesięcy, a wykładziny posadzkowe są trudne do utrzymania w środowisku mechanicznym.
Zastosowanie 7 – estrady i platformy techniczne
W obiektach wymagających tymczasowych lub stałych podwyższeń roboczych – estrad, podestów dla obsługi, platform przeładunkowych czy stanowisk kontrolnych – kraty pomostowe stalowe są preferowanym materiałem podłogowym z tych samych powodów, dla których sprawdzają się na pomostach obsługowych maszyn.
Platformy przeładunkowe wyrównujące poziom posadzki magazynu z poziomem naczep samochodowych lub wagonów kolejowych to specjalistyczna aplikacja krat pomostowych. Rampy i mosty przeładunkowe wykonane z krat serrated zapewniają pewną przyczepność przy zajeździe na platformę wózkami widłowymi o gumowych kołach oraz przy ręcznym przewożeniu ładunków na paletach.
Podesty operatorskie przy zautomatyzowanych liniach sortowniczych, przenośnikach i pakowarniach to kolejne typowe zastosowanie. Operator nadzorujący przebieg procesu musi mieć zapewniony wygodny, bezpieczny i trwały pomost, z którego może ingerować w proces bez ryzyka ześlizgnięcia się lub upadku.
Ochrona antykorozyjna – ocynkowanie kontra malowanie proszkowe
Krata pomostowa stalowa w środowisku przemysłowym jest nieustannie narażona na czynniki sprzyjające korozji – wilgoć, agresywne środki chemiczne, wahania temperatury i mechaniczne uszkodzenia powłoki. Wybór metody ochrony antykorozyjnej ma decydujące znaczenie dla trwałości i żywotności kraty.
Ocynkowanie ogniowe to metoda polegająca na zanurzeniu gotowej kraty w kąpieli roztopionego cynku, co powoduje powstanie na całej powierzchni – łącznie z wnętrzem spawów i trudno dostępnymi miejscami siatki – trwałej, metalicznej powłoki cynkowej o grubości zazwyczaj 45 do 85 mikrometrów. Powłoka cynkowa zapewnia zarówno barierową ochronę przed korozją – fizycznie izolując stal od środowiska agresywnego – jak i katodową ochronę elektrochemiczną – cynk poświęca się korodując zamiast żelaza nawet w miejscach uszkodzeń powłoki. Kraty ocynkowane ogniowo mają żywotność w typowych warunkach przemysłowych od 25 do 50 lat bez konieczności malowania czy konserwacji.
Malowanie proszkowe to tańsza alternatywa, oferująca dobrą ochronę przed korozją i możliwość uzyskania dowolnego koloru RAL. Powłoka proszkowa nanoszona elektrostatycznie i utwardzana termicznie zapewnia odporność na zarysowania i korozję w umiarkowanie agresywnych środowiskach. Jej wadą w porównaniu z cynkiem jest brak ochrony katodowej – po mechanicznym uszkodzeniu powłoki korozja może postępować pod powłoką wokół uszkodzenia.
Stal nierdzewna jako rozwiązanie materiałowe eliminuje konieczność stosowania zewnętrznej powłoki antykorozyjnej całkowicie. Jest to rozwiązanie kosztowniejsze, ale jedyne właściwe w środowiskach o wyjątkowo agresywnej chemii lub przy wymaganiach higienicznych nietolerujących ryzyka złuszczania się powłoki.
Dobór parametrów krat do konkretnych zastosowań
Prawidłowy dobór krat pomostowych do konkretnego zastosowania wymaga analizy kilku kluczowych parametrów technicznych. Ich niedoszacowanie prowadzi do przedwczesnego zniszczenia kraty lub jej niedostatecznej nośności, a przeszacowanie – do nieuzasadnionych kosztów.
Nośność kraty, wyrażona jako dopuszczalne obciążenie równomiernie rozłożone lub obciążenie skupione w środku rozpiętości, musi być dopasowana do rzeczywistych obciążeń w danym zastosowaniu. Producenci krat podają wykresy lub tabele nośności dla różnych rozpiętości między podporami i różnych konfiguracji prętów nośnych. Rozpiętość między podporami jest parametrem szczególnie ważnym – nośność kraty spada gwałtownie przy wzroście rozpiętości, dlatego planowanie rozstawu belek nośnych musi uwzględniać wymagania nośnościowe.
Rozmiar oczek kraty musi być dobrany do wymagań konkretnego zastosowania. Przy zastosowaniach ogrodzeniowych bezpieczeństwo maszynowego oczka muszą być na tyle małe, aby uniemożliwić dosięgnięcie do strefy niebezpiecznej. Przy zastosowaniach podłogowych rozmiar oczek wpływa na właściwości antypoślizgowe i możliwość przemieszczania się małych elementów przez siatkę.
Wysokość prętów nośnych determinuje nośność i ugięcie kraty przy zadanym obciążeniu i rozpiętości. Wyższy pręt nośny oznacza wyższy moment bezwładności przekroju i wyraźnie wyższą nośność, jednak też większą masę własną i wyższy koszt materiałowy. Optymalna wysokość prętów nośnych to wynik kompromisu między nośnością a masą i kosztem.
Podsumowanie
Kraty pomostowe stalowe są elementem infrastruktury przemysłowej, którego wszechstronność i skuteczność w trudnych warunkach nie ma sobie równych. Od pomostów obsługowych maszyn i schodów przemysłowych, przez podłogi antresol i kanały rewizyjne, aż po ogrodzenia bezpieczeństwa i platformy mokrych procesów – kraty pomostowe sprawdzają się wszędzie tam, gdzie wymagana jest wytrzymałość, bezpieczeństwo, odporność na trudne warunki i długa żywotność bez nadmiernej konserwacji. Kluczem do skutecznego wykorzystania tego materiału jest właściwy dobór parametrów technicznych – nośności, rozmiaru oczek, wysokości prętów i metody ochrony antykorozyjnej – do konkretnych wymagań każdego zastosowania.
