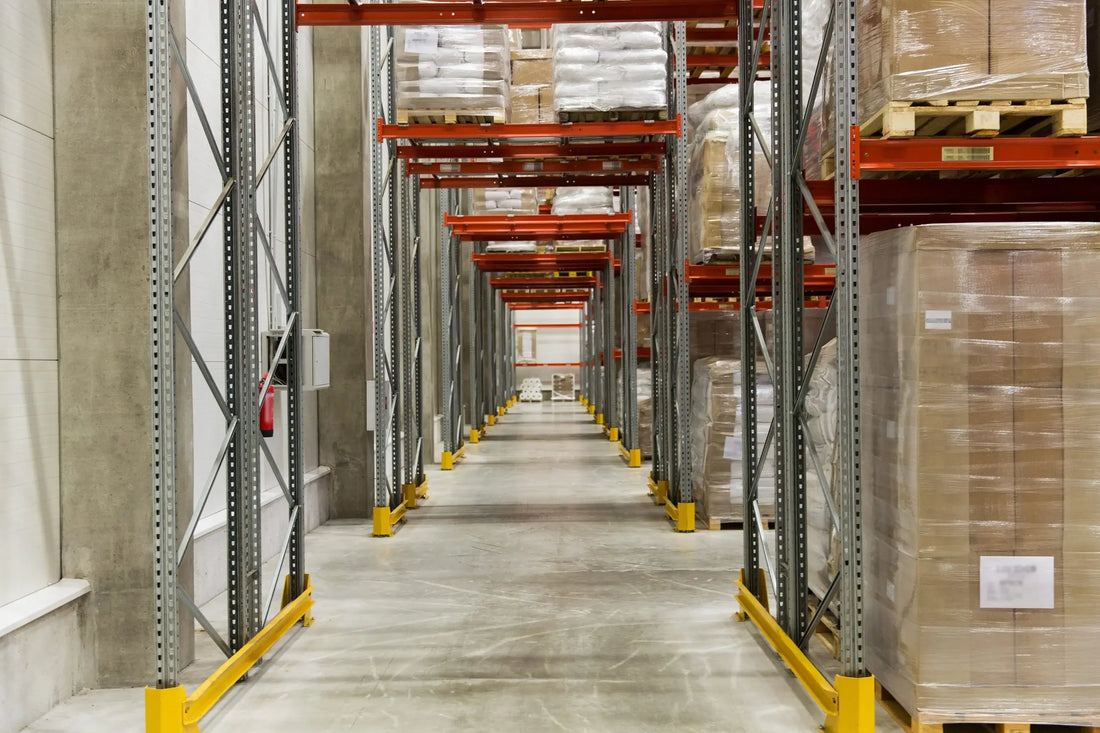

Modernizacja zabezpieczeń w starych systemach regałowych – praktyczny poradnik

Polskie magazyny starzеją się w błyskawicznym tempie. Systemy regałowe zainstalowane w latach 90. i na początku 2000. to dziś infrastruktura wymagająca pilnej modernizacji. Statystyki Głównego Inspektoratu Pracy wskazują, że ponad 60% wypadków w magazynach związanych jest z nieprawidłowo zabezpieczonymi lub przestarzałymi systemami regałowymi. Modernizacja zabezpieczeń to nie tylko wymóg prawny, ale przede wszystkim inwestycja w bezpieczeństwo pracowników i efektywność operacyjną przedsiębiorstwa.

Diagnoza stanu technicznego - pierwszy krok do bezpieczeństwa

Współczesne standardy bezpieczeństwa magazynowego znacząco różnią się od tych sprzed dwóch dekad. Regały zainstalowane zgodnie z ówczesnymi normami mogą dziś stanowić poważne zagrożenie dla bezpieczeństwa. Główne problemy przestarzałych systemów to przede wszystkim zmęczenie materiałowe konstrukcji stalowych, które po latach intensywnego użytkowania tracą pierwotną wytrzymałość.

Analiza techniczna pokazuje, że stal konstrukcyjna po 15-20 latach eksploatacji może wykazywać mikropęknięcia niewidoczne gołym okiem, ale znacząco obniżające nośność całej konstrukcji. Dodatkowo, stare systemy łączników często nie spełniają obecnych norm wytrzymałościowych, co może prowadzić do nieprzewidzianych awarii podczas normalnej eksploatacji.

Przestarzałe rozwiązania techniczne to kolejny obszar wymagający interwencji. Systemy regałowe sprzed lat były projektowane przy założeniu mniejszych obciążeń i wolniejszego tempa pracy. Współczesne magazyny charakteryzują się znacznie wyższą intensywnością operacji, co przekłada się na zwiększone obciążenia dynamiczne konstrukcji.

Kompleksowa analiza ryzyka w starych systemach

Audyt konstrukcyjny jako podstawa modernizacji

Profesjonalny audyt techniczny starych systemów regałowych powinien obejmować nie tylko ocenę wizualną, ale również zaawansowane badania nieniszczące. Metody ultradźwiękowe pozwalają na wykrycie wewnętrznych defektów materiału, podczas gdy badania magnetyczne identyfikują mikropęknięcia w elementach stalowych.

Szczególnej uwagi wymagają połączenia śrubowe, które po latach eksploatacji mogą wykazywać oznaki poluzowania lub korozji. Badania pokazują, że nawet 10% redukcja siły dokręcenia śrub może obniżyć nośność połączenia o 30-40%. Nowoczesne systemy monitoringu mogą wykrywać takie problemy zanim staną się zagrożeniem.

Analiza obciążeń historycznych często ujawnia, że regały były eksploatowane powyżej pierwotnych założeń projektowych. Wzrost masy przeciętnej palety z 800 kg w latach 90. do 1200-1400 kg obecnie oznacza, że wiele starych systemów pracuje na granicy bezpieczeństwa.

Identyfikacja krytycznych punktów konstrukcji

Doświadczenie eksploatacyjne wskazuje na typowe miejsca koncentracji naprężeń w starych systemach regałowych. Podstawy słupów to obszar szczególnie narażony na uszkodzenia mechaniczne i korozję. Woda czy chemikalia rozlane na posadzkę magazynu mogą przez lata niszczyć dolne części konstrukcji.

Węzły połączeń belki ze słupami to kolejny krytyczny punkt. Stare systemy często wykorzystywały spawane połączenia, które mogą wykazywać pęknięcia zmęczeniowe po latach cyklicznych obciążeń. Nowoczesne połączenia śrubowe oferują większą niezawodność i łatwość konserwacji.

Stężenia poprzeczne i wzdłużne w starych systemach często były projektowane z minimalnym marginesem bezpieczeństwa. Współczesne normy wymagają znacznie większej sztywności przestrzennej, co może wymagać dodania nowych elementów usztywniających.

Nowoczesne rozwiązania wzmacniające konstrukcje

Technologie wzmacniania stalowych elementów nośnych

Współczesne metody wzmacniania konstrukcji stalowych oferują skuteczne rozwiązania dla starych systemów regałowych. Kompozytowe taśmy węglowe naklejane na belki mogą zwiększyć ich nośność nawet o 40% przy minimalnym zwiększeniu masy własnej konstrukcji.

Systemy wzmacniania słupów poprzez okładziny stalowe to rozwiązanie szczególnie skuteczne dla elementów wykazujących oznaki zmęczenia materiałowego. Dodatkowe profile spawane lub śrubowane do istniejących słupów mogą przywrócić pierwotną nośność lub nawet ją zwiększyć.

Modernizacja podstaw słupów często wymaga wzmocnienia fundamentów. Systemy chemicznych kotew stalowych pozwalają na zwiększenie nośności istniejących fundamentów bez konieczności ich całkowitej wymiany. Nowoczesne żywice konstrukcyjne zapewniają trwałe połączenie z betonem nawet w trudnych warunkach eksploatacyjnych.

Zaawansowane systemy stężeń i usztywnianie

Wprowadzenie dodatkowych stężeń krzyżowych znacząco zwiększa sztywność przestrzenną starych systemów regałowych. Nowoczesne systemy wykorzystują profile o zwiększonej wytrzymałości, które można montować bez konieczności demontażu istniejącej konstrukcji.

Poziome usztywnienia dachowe to element często pomijany w starych instalacjach. Dodanie kratownic usztywniających w płaszczyźnie górnych belek może zwiększyć stabilność całego systemu o 50-70%. Takie rozwiązania są szczególnie ważne w magazynach wysokiego składowania.

Systemy amortyzujące drgania to innowacyjne rozwiązanie dla magazynów obsługiwanych przez ciężki sprzęt. Specjalne tłumiki drgań montowane w węzłach konstrukcyjnych mogą znacząco wydłużyć żywotność zmęczeniową starych systemów regałowych.

Ochrona przed uszkodzeniami mechanicznymi

Systemy odbojników i barier ochronnych

Nowoczesne odbojniki słupowe to znacznie więcej niż prosty kawałek gumy. Zaawansowane systemy wykorzystują materiały kompozytowe o kontrolowanych charakterystykach absorpcji energii. Mogą one zaabsorbować uderzenie wózka widłowego o masie 3 ton poruszającego się z prędkością 8 km/h bez uszkodzenia konstrukcji regału.

Bariery ochronne przy głównych ciągach komunikacyjnych powinny być projektowane z uwzględnieniem współczesnych parametrów sprzętu magazynowego. Wysokość 400-600 mm i odpowiednia sztywność to minimum wymagane dla skutecznej ochrony. Najnowsze systemy oferują modularne konstrukcje, które można łatwo dostosować do specyfiki konkretnego magazynu.

Osłony narożne w miejscach szczególnie narażonych na kolizje wykorzystują zaawansowane materiały polimerowe o wysokiej odporności na uderzenia. Ich bright kolorystyka zwiększa widoczność potencjalnych zagrożeń dla operatorów sprzętu magazynowego.

Inteligentne systemy ostrzegania

Czujniki zbliżeniowe montowane na słupach regałów mogą automatycznie ostrzegać operatorów sprzętu o nadmiernym zbliżeniu do konstrukcji. Systemy wykorzystujące technologie radarowe czy lidarowe oferują zasięg do 5 metrów i mogą być zintegrowane z systemami sterowania wózków widłowych.

Systemy świetlne ostrzeżeń wykorzystują jasne diody LED do oznaczania stref niebezpiecznych. Migające światła mogą być aktywowane automatycznie przez czujniki ruchu lub systemy zarządzania magazynem podczas wykonywania krytycznych operacji.

Automatyczne systemy alarmowe reagujące na uderzenia w konstrukcję regału mogą natychmiast powiadomić służby bezpieczeństwa i zatrzymać prace w zagrożonej strefie. Czujniki przyspieszenia montowane na słupach wykrywają nawet niewielkie uderzenia, które mogą nie być zauważone przez operatorów.

Kontrola obciążeń i monitoring konstrukcji

Zaawansowane systemy ważenia

Nowoczesne systemy kontroli obciążenia wykorzystują czujniki tensometryczne montowane bezpośrednio w konstrukcji regałów. Mogą one monitorować obciążenie każdej pozycji składowania z dokładnością do 10 kg, zapewniając natychmiastowe ostrzeżenie o przekroczeniu dopuszczalnych limitów.

Bezprzewodowe systemy transmisji danych pozwalają na bieżący monitoring obciążeń bez konieczności prowadzenia dodatkowego okablowania. Dane mogą być przesyłane do centralnego systemu zarządzania magazynem, umożliwiając automatyczne planowanie rozmieszczenia towarów.

Systemy ostrzegania wizualnego i dźwiękowego aktywowane przy przekroczeniu 90% dopuszczalnego obciążenia dają operatorom możliwość natychmiastowej reakcji. Zaawansowane systemy mogą również automatycznie blokować dostęp do przeciążonych sekcji regałów.

Ciągły monitoring stanu konstrukcji

Czujniki odkształceń montowane w krytycznych punktach konstrukcji mogą wykrywać nadmierne ugięcia belek lub przemieszczenia słupów. Dane zbierane przez takie systemy pozwalają na przewidywanie potencjalnych awarii z wyprzedzeniem kilku tygodni.

Systemy analizy drgań wykorzystują zaawansowane algorytmy do wykrywania zmian w charakterystykach dynamicznych konstrukcji. Wzrost amplitudy drgań może wskazywać na poluzowanie połączeń lub rozwój pęknięć zmęczeniowych.

Termowizyjne systemy kontroli mogą wykrywać miejsca koncentracji naprężeń poprzez analizę rozkładu temperatury w konstrukcji stalowej. Obszary o podwyższonej temperaturze często wskazują na nadmierne obciążenia lub defekty materiałowe.

Integracja z nowoczesnymi technologiami magazynowymi

Systemy zarządzania magazynem nowej generacji

Modernizacja zabezpieczeń to doskonała okazja do wdrożenia zaawansowanych systemów zarządzania magazynem. Nowoczesne platformy mogą wykorzystywać dane z systemów monitoringu bezpieczeństwa do optymalizacji rozmieszczenia towarów i planowania operacji.

Sztuczna inteligencja może analizować wzorce obciążeń i automatycznie optymalizować strategię składowania, minimalizując ryzyko przeciążeń. Systemy mogą również przewidywać potrzeby konserwacyjne na podstawie analizy danych eksploatacyjnych.

Integracja z systemami planowania zasobów przedsiębiorstwa pozwala na holistyczne zarządzanie bezpieczeństwem magazynowym w kontekście całej organizacji. Dane o stanie technicznym regałów mogą wpływać na decyzje o przyjmowaniu nowych kontraktów czy planowaniu inwestycji.

Technologie rzeczywistości rozszerzonej w szkoleniach

Systemy rzeczywistości rozszerzonej mogą być wykorzystane do szkoleń pracowników w zakresie bezpiecznej eksploatacji zmodernizowanych regałów. Wirtualne scenariusze awarii pozwalają na praktyczne przećwiczenie procedur bezpieczeństwa bez ryzyka dla uczestników.

Aplikacje mobilne wykorzystujące rzeczywistość rozszerzoną mogą wyświetlać informacje o dopuszczalnych obciążeniach i procedurach bezpieczeństwa bezpośrednio na urządzeniach pracowników. QR-kody umieszczone na regałach mogą aktywować szczegółowe instrukcje obsługi.

Aspekty ekonomiczne modernizacji

Analiza kosztów i korzyści

Modernizacja zabezpieczeń starych systemów regałowych wymaga znacznych nakładów finansowych, ale przynosi wymierne korzyści ekonomiczne. Redukcja liczby wypadków o 70-80% może oznaczać oszczędności w kosztach ubezpieczeń i przestojów produkcyjnych sięgające dziesiątek tysięcy złotych rocznie.

Zwiększenie efektywności wykorzystania przestrzeni magazynowej poprzez optymalizację rozmieszczenia towarów może wygenerować dodatkowe przychody. Nowoczesne systemy kontroli obciążeń pozwalają na bezpieczne wykorzystanie pełnej nośności regałów, zwiększając pojemność składowania nawet o 20%.

Wydłużenie żywotności eksploatacyjnej regałów o 10-15 lat dzięki modernizacji zabezpieczeń to oszczędność porównywalna do kosztu całkowitej wymiany systemu. Dodatkowo, modernizacja pozwala na stopniowe wprowadzanie ulepszeń zamiast jednorazowej, kosztownej wymiany.

Finansowanie modernizacji

Programy dotacyjne dla poprawy bezpieczeństwa pracy mogą pokryć 30-50% kosztów modernizacji zabezpieczeń. Państwowy Fundusz Rehabilitacji Osób Niepełnosprawnych oferuje dofinansowanie inwestycji mających na celu poprawę warunków pracy.

Leasing modernizacyjny pozwala na rozłożenie kosztów w czasie przy jednoczesnym natychmiastowym uzyskaniu korzyści z ulepszeń. Miesięczne raty leasingowe często są niższe od oszczędności generowanych przez zmodernizowane systemy.

Programy partnerskie z producentami systemów regałowych mogą oferować korzystne warunki finansowania w zamian za referencje i możliwość prezentacji rozwiązań potencjalnym klientom.

Harmonogram i etapowanie prac modernizacyjnych

Planowanie minimalizujące zakłócenia

Modernizacja zabezpieczeń musi być starannie zaplanowana, aby minimalizować wpływ na bieżącą działalność magazynu. Podejście strefowe pozwala na systematyczne modernizowanie kolejnych obszarów przy utrzymaniu ciągłości operacji w pozostałych częściach magazynu.

Prace w godzinach nocnych i weekendy to rozwiązanie pozwalające na intensywne działania modernizacyjne bez wpływu na działalność dnevną. Wymaga to jednak odpowiedniego oświetlenia roboczego i dostępności wykwalifikowanych ekip montażowych.

Tymczasowe rozwiązania skladowania mogą być niezbędne podczas modernizacji krytycznych sekcji regałów. Mobilne systemy regałowe lub zewnętrzne magazyny tymczasowe pozwalają na kontynuację operacji podczas najbardziej zaawansowanych prac.

Przyszłość bezpieczeństwa magazynowego

Trendy rozwojowe w bezpieczeństwie magazynowym wskazują na coraz większą rolę automatyzacji i sztucznej inteligencji. Przyszłe systemy będą mogły samodzielnie diagnozować swój stan techniczny i automatycznie planować potrzeby konserwacyjne.

Technologie samo-naprawiających się materiałów mogą w przyszłości zrewolucjonizować podejście do modernizacji regałów. Kompozyty z pamięcią kształtu czy materiały o właściwościach samo-leczących mogą znacząco wydłużyć żywotność konstrukcji.

Integracja z systemami zarządzania inteligentymi budynkami pozwoli na holistyczne podejście do bezpieczeństwa, gdzie systemy regałowe będą komunikować się z systemami przeciwpożarowymi, wentylacyjnymi i kontroli dostępu.
