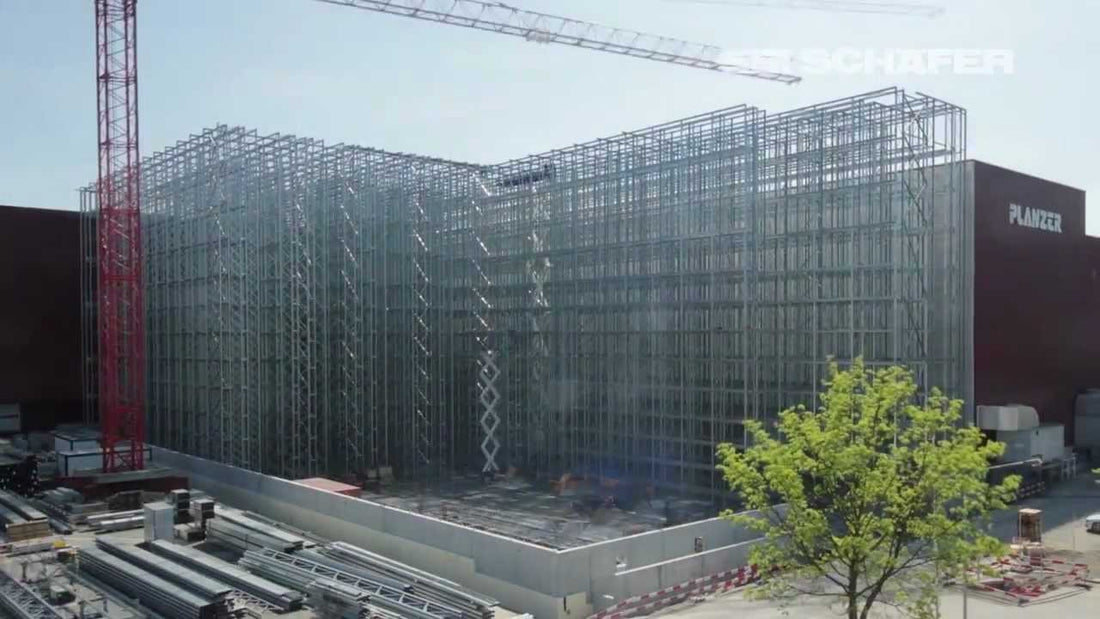

Montaż i eksploatacja regałów wysokiego składowania – kluczowe zasady bezpieczeństwa

Wprowadzenie – regały wysokiego składowania i wyzwania bezpieczeństwa

Regały wysokiego składowania to dziś standard w nowoczesnych centrach logistycznych, magazynach hurtowych i zakładach przemysłowych. Konstrukcje sięgające 10, 15, a nawet ponad 30 metrów wysokości pozwalają na maksymalne wykorzystanie kubatury hali i przechowywanie ogromnych ilości towarów na stosunkowo niewielkiej powierzchni. Wraz z rosnącą wysokością składowania rośnie jednak skala potencjalnych zagrożeń – zarówno dla pracowników, jak i dla przechowywanego mienia.

Wypadki związane z regałami wysokiego składowania należą do najpoważniejszych zdarzeń wypadkowych w środowiskach magazynowych. Zawalenie się nawet jednej sekcji regału może prowadzić do efektu domina, niszcząc kolejne przęsła i powodując katastrofę na ogromną skalę. Właśnie dlatego bezpieczeństwo montażu i eksploatacji regałów wysokiego składowania regulowane jest przez szczegółowe normy i przepisy, których przestrzeganie jest nie tylko obowiązkiem prawnym, ale przede wszystkim fundamentalnym wymogiem odpowiedzialnego zarządzania magazynem.

Normy i przepisy regulujące bezpieczeństwo regałów

Normy europejskie serii EN

Podstawę prawną i techniczną dla projektowania, montażu i eksploatacji regałów magazynowych w Polsce i całej Unii Europejskiej stanowią normy europejskie serii EN. Norma EN 15512 określa wymagania dotyczące projektowania konstrukcji stalowych regałów stacjonarnych. EN 15620 reguluje tolerancje, odkształcenia i szczeliny dla regałów paletowych. Norma EN 15629 dotyczy specyfikacji wyposażenia magazynowego, a EN 15635 – zasad użytkowania i konserwacji regałów stalowych.

Znajomość tych norm jest obowiązkiem każdego zarządzającego magazynem. Wdrożenie ich wymagań w codziennej praktyce eksploatacyjnej to nie formalność, ale realna ochrona przed wypadkami i odpowiedzialnością prawną w przypadku zdarzeń niepożądanych.

Krajowe przepisy BHP i wymagania dozoru technicznego

Oprócz norm europejskich obowiązują krajowe przepisy BHP dotyczące magazynowania, w szczególności rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. W przypadku regałów obsługiwanych przez wózki widłowe wysokiego składowania istotne są również wymagania Urzędu Dozoru Technicznego dotyczące urządzeń transportu bliskiego współpracujących z regałami.

Pracodawca jest zobowiązany do przeprowadzenia oceny ryzyka zawodowego dla stanowisk pracy w pobliżu regałów wysokiego składowania i wdrożenia odpowiednich środków zapobiegawczych. Dokumentacja tej oceny musi być dostępna podczas każdej kontroli PIP lub PIS.

Planowanie i przygotowanie montażu

Analiza nośności posadzki i warunków gruntowych

Regały wysokiego składowania generują znaczne obciążenia skupione w miejscach posadowienia słupów. Siły pionowe przekazywane przez stopki słupów na posadzkę mogą wynosić od kilku do kilkudziesięciu ton, w zależności od wysokości regału i planowanego obciążenia. Przed przystąpieniem do montażu konieczne jest wykonanie ekspertyzy nośności posadzki i podłoża przez uprawnionego konstruktora.

Posadzka przemysłowa musi spełniać wymagania dotyczące nie tylko nośności punktowej pod stopkami słupów, ale również równości powierzchni, której odchyłki wpływają bezpośrednio na pion słupów i poziom belek regału. Według normy EN 15620 maksymalne odchylenie słupa od pionu nie może przekraczać określonych wartości tolerancji, których zachowanie jest możliwe tylko przy odpowiednio równej i nośnej posadzce.

Projekt techniczny i dokumentacja montażowa

Każda instalacja regałów wysokiego składowania musi być poprzedzona opracowaniem projektu technicznego przez uprawnionego konstruktora lub producenta regałów. Projekt określa układ przestrzenny regałów, maksymalne dopuszczalne obciążenia poszczególnych poziomów i całych sekcji, wymagania dotyczące kotwienia, odstępy bezpieczeństwa od ścian i słupów hali oraz specyfikację techniczną wszystkich elementów.

Dokumentacja montażowa musi być dostępna na placu budowy przez cały czas trwania montażu i przechowywana przez cały okres eksploatacji regałów. Wszelkie zmiany w konfiguracji regałów po ich instalacji wymagają weryfikacji przez uprawnionego konstruktora i aktualizacji dokumentacji.

Oznakowanie nośności – tabliczki znamionowe

Jednym z podstawowych wymagań normy EN 15635 jest obowiązek umieszczenia przy każdym regale tabliczki znamionowej zawierającej kluczowe parametry eksploatacyjne. Tabliczka musi zawierać maksymalne dopuszczalne obciążenie jednej półki i jednego przęsła, maksymalne obciążenie całego regału, minimalny rozstaw i wagę palet oraz dane producenta i rok instalacji.

Tabliczki znamionowe muszą być czytelne, trwałe i umieszczone w widocznym miejscu. Ich brak lub nieczytelność jest niezgodnością stwierdzoną podczas każdej inspekcji i podlega natychmiastowemu usunięciu. Operatorzy wózków i pracownicy magazynu muszą być zapoznani z informacjami zawartymi na tabliczkach i bezwzględnie przestrzegać podanych limitów obciążeń.

Montaż regałów wysokiego składowania

Wymagania wobec ekipy montażowej

Montaż regałów wysokiego składowania musi być wykonywany przez wykwalifikowany personel, najlepiej przez zespół montażowy producenta lub autoryzowanego dystrybutora. Pracownicy wykonujący montaż muszą posiadać aktualne uprawnienia do pracy na wysokości, przeszkolenie BHP w zakresie montażu konstrukcji stalowych oraz zapoznanie z dokumentacją techniczną konkretnego systemu regałowego.

Nadzór techniczny nad montażem powinien sprawować kierownik budowy lub doświadczony monter z odpowiednimi kwalifikacjami. Każdy etap montażu powinien być potwierdzony wpisem do dziennika montażu, który po zakończeniu prac staje się częścią dokumentacji techniczno-ruchowej regałów.

Kotwienie słupów i zabezpieczenia poziome

Właściwe kotwienie słupów do posadzki to jeden z krytycznych elementów bezpieczeństwa całej konstrukcji. Rodzaj i liczba kotew dobierana jest przez konstruktora na podstawie obliczonych sił poziomych i pionowych działających na stopkę słupa. Najczęściej stosuje się kotwy chemiczne lub rozporowe ze stali nierdzewnej lub ocynkowanej, odporne na warunki środowiskowe panujące w magazynie.

Zabezpieczenia poziome, czyli stężenia poprzeczne i podłużne między słupami, są niezbędne dla zapewnienia sztywności przestrzennej całej konstrukcji regałowej. W regałach wysokiego składowania stężenia muszą przenosić nie tylko obciążenia wiatrowe (w przypadku hal z nieszczelną obudową) i sejsmiczne, ale przede wszystkim obciążenia dynamiczne wynikające z pracy wózków widłowych i udarów bocznych przy wprowadzaniu i wyjmowaniu palet.

Kontrola geometrii podczas montażu i po jego zakończeniu

W trakcie montażu i bezpośrednio po jego zakończeniu konieczna jest weryfikacja geometrii konstrukcji. Sprawdzeniu podlegają pion słupów w obu kierunkach, poziom belek na wszystkich wysokościach, wzajemne odległości między rzędami regałów oraz stan połączeń belek ze słupami. Pomiary wykonuje się przy użyciu niwelatorów laserowych lub tradycyjnych przyborów geodezyjnych, a wyniki dokumentuje w protokole odbioru montażowego.

Odbiór montażowy to formalny dokument potwierdzający, że regały zostały zamontowane zgodnie z projektem i dokumentacją producenta. Bez podpisanego protokołu odbioru regały nie powinny zostać oddane do użytkowania.

Eksploatacja regałów – zasady codziennego użytkowania

Szkolenie personelu magazynowego i operatorów wózków

Podstawowym warunkiem bezpiecznej eksploatacji regałów wysokiego składowania jest właściwe przeszkolenie wszystkich pracowników mających kontakt z regałami – zarówno operatorów wózków widłowych, jak i pracowników pieszych kompletujących zamówienia. Szkolenie musi obejmować zasady bezpiecznego i prawidłowego rozmieszczania ładunków na regałach, procedury postępowania w przypadku stwierdzenia uszkodzeń, znajomość tabliczek znamionowych i limitów obciążeń, zasady poruszania się w alejkach między regałami oraz procedury ewakuacyjne na wypadek zagrożenia.

Szkolenia powinny być przeprowadzane przed dopuszczeniem pracownika do pracy przy regałach i okresowo powtarzane – minimum raz w roku. Potwierdzenie przeszkolenia musi być przechowywane w aktach pracowniczych.

Zasady układania ładunków

Nieprawidłowe układanie ładunków na regałach to jedna z najczęstszych przyczyn uszkodzeń konstrukcji i wypadków. Masa każdej palety wprowadzanej na regał musi być znana i nie może przekraczać dopuszczalnego obciążenia danego poziomu. Palety muszą być ułożone stabilnie, wyśrodkowane na belkach i nieprzekraczające gabarytów gniazda regałowego.

Zabronione jest układanie ładunków niestabilnych bez dodatkowego zabezpieczenia, opieranie towarów o elementy konstrukcyjne regału, składowanie ładunków bezpośrednio na belkach bez palet lub podpórek oraz przekraczanie maksymalnej liczby palet w jednym gnieździe. Każde naruszenie tych zasad musi być natychmiast korygowane przez nadzór magazynowy.

Minimalne odległości bezpieczeństwa

Norma EN 15620 precyzyjnie określa minimalne odległości między składowanymi ładunkami a elementami konstrukcyjnymi regałów oraz między sąsiednimi ładunkami. Minimalna odległość między paletą a słupem regału wynosi 75 mm po każdej stronie. Odległość między sąsiednimi paletami w tym samym gnieździe musi wynosić co najmniej 100 mm. Odległość między górną powierzchnią ładunku a dolną belką wyższego poziomu powinna wynosić minimum 100 mm.

Przestrzeganie tych odległości jest możliwe tylko przy właściwej konfiguracji regałów dostosowanej do rzeczywistych wymiarów stosowanych palet i gabarytów składowanych towarów. Przed uruchomieniem regałów należy zweryfikować, że planowane ładunki mieszczą się w gniazdach z zachowaniem wymaganych luzów.

System regularnych inspekcji i przeglądów

Codzienne kontrole wizualne

Codzienna kontrola wizualna regałów przez wyznaczonych pracowników to minimum, którego nie można zaniedbać. Obejmuje ona wzrokową ocenę stanu widocznych elementów konstrukcji – słupów, belek, stężeń i połączeń – pod kątem widocznych uszkodzeń mechanicznych, deformacji i odkształceń. Każde zauważone uszkodzenie musi być natychmiast zgłoszone do przełożonego i odnotowane w rejestrze uszkodzeń.

Uszkodzone gniazdo lub sekcja regału musi zostać niezwłocznie wyłączona z użytkowania i oznakowana taśmą ostrzegawczą lub znakami zakazu. Powrót do użytkowania jest możliwy dopiero po naprawie lub wymianie uszkodzonych elementów przez uprawniony serwis i formalnym dopuszczeniu do użytkowania.

Okresowe inspekcje eksperckie

Oprócz codziennych kontroli wizualnych norma EN 15635 wymaga przeprowadzania okresowych inspekcji eksperckich przez wykwalifikowanego inspektora posiadającego udokumentowaną wiedzę z zakresu systemów regałowych. Inspekcje takie powinny odbywać się minimum raz w roku, a w magazynach intensywnie eksploatowanych lub po stwierdzeniu większej liczby uszkodzeń – częściej.

Inspekcja ekspercka obejmuje szczegółowy przegląd wszystkich elementów konstrukcji z oceną stopnia uszkodzeń według klasyfikacji przyjętej w normie, weryfikację aktualności dokumentacji technicznej, sprawdzenie prawidłowości tabliczek znamionowych i oznakowania, ocenę układu ładunków pod kątem zgodności z dopuszczalnymi obciążeniami oraz rekomendacje dotyczące napraw, wymian i ewentualnych zmian w organizacji składowania. Raport z inspekcji musi być przechowywany i udostępniany na żądanie organów kontrolnych.

Klasyfikacja uszkodzeń i progi interwencji

System klasyfikacji uszkodzeń regałów według normy EN 15635 dzieli uszkodzenia na trzy kategorie kolorystyczne. Kategoria zielona oznacza uszkodzenia niewielkie, które nie wymagają natychmiastowej interwencji, ale powinny być naprawione podczas najbliższego planowego przeglądu. Kategoria pomarańczowa to uszkodzenia wymagające ograniczenia obciążenia uszkodzonej sekcji i naprawy w ciągu czterech tygodni. Kategoria czerwona oznacza uszkodzenia krytyczne wymagające natychmiastowego wyłączenia sekcji z użytkowania i naprawy przed ponownym uruchomieniem.

Znajomość tej klasyfikacji przez personel magazynowy i nadzór jest warunkiem właściwego reagowania na uszkodzenia i podejmowania odpowiednich działań naprawczych w wymaganym czasie.

Najczęstsze przyczyny uszkodzeń i sposoby ich zapobiegania

Uderzenia wózkami widłowymi

Kolizje wózków widłowych ze słupami regałów to statystycznie najczęstsza przyczyna uszkodzeń konstrukcji regałowych. Nawet pozornie niegroźne uderzenie może powodować trwałe odkształcenie słupa, które znacząco obniża jego nośność. Skuteczną ochronę zapewniają stalowe lub poliuretanowe osłony słupów montowane na wysokości do 400–500 mm od posadzki, czyli w strefie najbardziej narażonej na kontakt z wózkami.

Dodatkowym środkiem zapobiegawczym jest właściwe oznakowanie alejek, limitowanie prędkości wózków w magazynie i stosowanie systemów prowadzenia wózków (szyn naprowadzających) w wąskich alejkach regałów obsługiwanych przez wózki reach truck lub VNA.

Przeciążenia i nieprawidłowe układanie ładunków

Przekraczanie dopuszczalnych obciążeń regałów prowadzi do stopniowej deformacji belek i słupów, która może przez długi czas pozostawać niezauważona, aż do nagłego i katastrofalnego załamania konstrukcji. Wdrożenie systemu ważenia palet na wejściu do magazynu lub na wózkach widłowych wyposażonych w systemy ważące jest najskuteczniejszym sposobem eliminacji przeciążeń.

Podsumowanie

Bezpieczeństwo montażu i eksploatacji regałów wysokiego składowania to temat, który nie toleruje kompromisów. Właściwy projekt, profesjonalny montaż, rzetelne szkolenia personelu, systematyczne inspekcje i natychmiastowa reakcja na uszkodzenia to elementy spójnego systemu zarządzania bezpieczeństwem, który chroni życie i zdrowie pracowników, mienie firmy i ciągłość procesów logistycznych. Inwestycja w bezpieczeństwo regałów to inwestycja, której zwrot mierzy się nie tylko w unikniętych stratach materialnych, ale przede wszystkim w ludzkim bezpieczeństwie – a ta wartość jest bezcenna.
