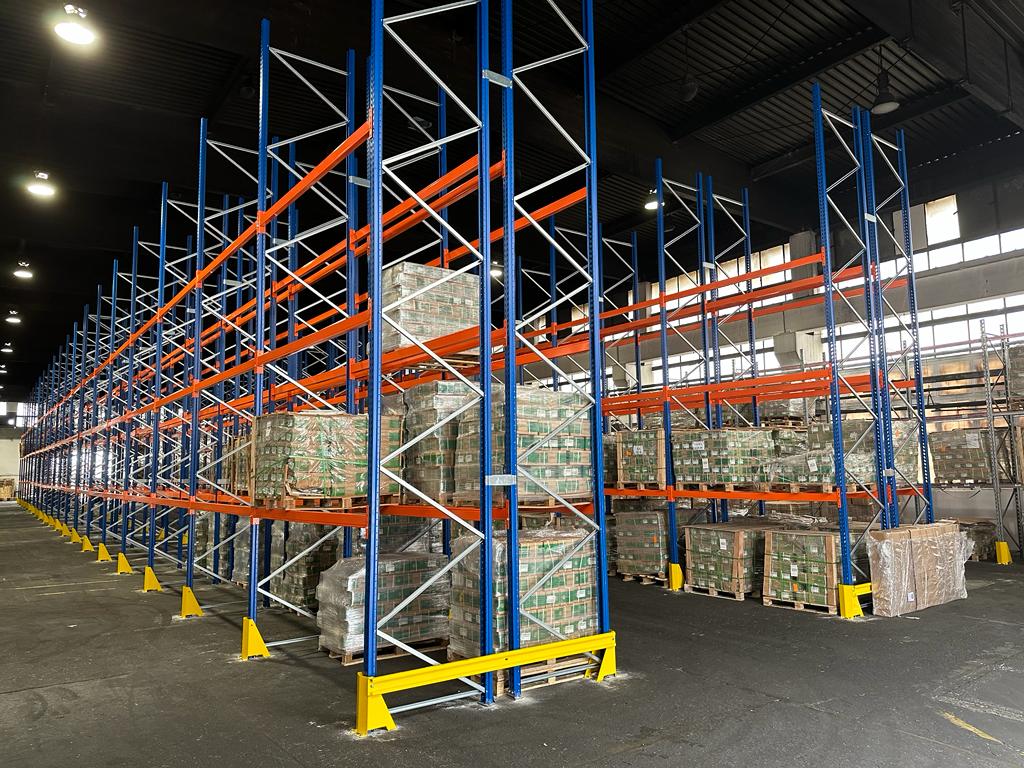

Montaż regałów paletowych na różnych typach posadzek

Stabilność i bezpieczeństwo regałów paletowych w decydującym stopniu zależy od jakości ich fundamentów i sposobu kotwienia do podłoża. Różnorodność typów posadzek spotykanych w magazynach i halach przemysłowych wymaga zastosowania odpowiednich technik montażu i specjalistycznych rozwiązań kotwiących. Nieprawidłowe dobranie metody kotwienia może prowadzić do poważnych konsekwencji, od uszkodzeń konstrukcji po zagrożenie bezpieczeństwa pracowników i składowanych towarów.

Analiza nośności różnych typów podłoży

Przed rozpoczęciem montażu regałów paletowych kluczowe jest przeprowadzenie szczegółowej analizy nośności podłoża. Każdy typ posadzki charakteryzuje się innymi właściwościami mechanicznymi, które bezpośrednio wpływają na wybór odpowiedniej metody kotwienia. Tradycyjne podłogi betonowe, posadzki żywiczne, konstrukcje stalowe czy nawet gruntowe fundamenty wymagają zupełnie różnych podejść technicznych.

Fundamenty regałów muszą być zaprojektowane z uwzględnieniem nie tylko obciążeń statycznych od masy konstrukcji i składowanych towarów, ale także obciążeń dynamicznych powstających podczas eksploatacji magazynu. Ruch wózków widłowych, operacje załadunku i rozładunku czy drgania od innych urządzeń przemysłowych generują dodatkowe siły, które muszą być bezpiecznie przekazane na podłoże.

Szczególną uwagę należy zwrócić na równomierność obciążeń i możliwość wystąpienia koncentracji naprężeń. Regały paletowe mogą generować punktowe obciążenia przekraczające kilka ton na metr kwadratowy, co wymaga odpowiedniego rozkładu tych sił na większą powierzchnię podłoża.

Kotwienie w betonie tradycyjnym

Podłoża magazynowe wykonane z betonu tradycyjnego stanowią najczęściej spotykane rozwiązanie w obiektach przemysłowych. Kotwienie konstrukcji w tym typie posadzki może być realizowane na kilka sposobów, w zależności od obciążeń i wymagań konstrukcyjnych. Kotwy rozprężne, kotwy klejone oraz kotwy wkręcane to podstawowe opcje dostępne dla monterów.

Kotwy rozprężne działają na zasadzie mechanicznego rozprężenia elementu kotwiącego w otworze wiertniczym. Są stosunkowo proste w montażu i oferują dobrą nośność w betonie o odpowiedniej klasie wytrzymałości. Jednak ich skuteczność może być ograniczona w przypadku betonu o niskiej jakości lub w strefach zbrojenia.

Kotwy klejone wykorzystują specjalne kleje konstrukcyjne do przeniesienia obciążeń z kotwy na beton. Oferują one bardzo wysoką nośność i są szczególnie skuteczne w przypadku obciążeń dynamicznych. Wadą tego rozwiązania jest dłuższy czas wiązania kleju oraz konieczność zachowania odpowiednich warunków temperaturowych podczas montażu.

Montaż na posadzkach przemysłowych

Posadzki przemysłowe wykonane z żywic epoksydowych, poliuretanowych czy innych materiałów syntetycznych wymagają szczególnego podejścia podczas montażu regałów. Te typy podłóg charakteryzują się wysoką odpornością chemiczną i mechaniczną, ale ich właściwości kotwiące mogą różnić się znacznie od tradycyjnego betonu.

Kluczowym aspektem jest grubość warstwy posadzki oraz jej przyczepność do podłoża betonowego. W przypadku cienkich warstw żywicznych kotwy muszą sięgać aż do konstrukcji betonowej, aby zapewnić odpowiednią nośność. Grubsze posadzki mogą pozwalać na kotwienie bezpośrednio w warstwie żywicznej, pod warunkiem użycia odpowiednich kotew i technik montażu.

Podczas wiercenia otworów w posadzkach żywicznych należy zwrócić szczególną uwagę na prędkość wiercenia i rodzaj używanych wierteł. Zbyt wysokie temperatury mogą uszkodzić strukturę żywicy i wpłynąć negatywnie na nośność połączenia.

Specyfika konstrukcji stalowych

Montaż regałów paletowych na konstrukcjach stalowych, takich jak belki stropowe czy płyty stalowe, wymaga zastosowania specjalistycznych technik kotwienia. Spawanie, kotwy przebijane oraz połączenia śrubowe to główne metody używane w takich przypadkach.

Spawanie oferuje bardzo wysoką nośność połączenia, ale wymaga odpowiednich kwalifikacji spawacza oraz zachowania procedur bezpieczeństwa pożarowego. Dodatkowo, spawanie może wpływać na strukturę materiału podstawowego, dlatego często wymagane są badania połączeń spawanych.

Kotwy przebijane to rozwiązanie stosowane w przypadku płyt stalowych o odpowiedniej grubości. Wymagają one dostępu z obu stron konstrukcji, co nie zawsze jest możliwe w istniejących obiektach. Połączenia śrubowe oferują elastyczność i możliwość demontażu, ale wymagają precyzyjnego wykonania otworów i zastosowania odpowiednich nakrętek i podkładek.

Fundamenty betonowe dla obciążeń ekstremalnych

W przypadku bardzo wysokich regałów lub ekstremalnych obciążeń może być konieczne wykonanie dedykowanych fundamentów betonowych. Tego typu rozwiązania wymagają szczegółowych obliczeń geotechnicznych oraz uwzględnienia warunków gruntowych w miejscu budowy.

Różne typy posadzek w takich przypadkach stanowią warstwę wykończeniową, a faktyczne kotwienie odbywa się w fundamentach betonowych. Wymaga to precyzyjnego planowania rozmieszczenia kotew już na etapie projektowania fundamentów oraz zachowania odpowiednich tolerancji wykonawczych.

Fundamenty mogą być wykonywane jako oddzielne bloki pod każdą nogą regału lub jako ciągłe ławy fundamentowe pod całymi rzędami regałów. Wybór rozwiązania zależy od obciążeń, warunków gruntowych oraz układu konstrukcyjnego magazynu.

Problemy gruntów słabonośnych

Podłoża magazynowe zlokalizowane na gruntach słabonośnych wymagają szczególnej uwagi podczas projektowania fundamentów regałów. Może być konieczne zastosowanie pali fundamentowych, ulepszenia gruntu lub innych metod wzmocnienia podłoża.

W takich przypadkach kotwienie konstrukcji odbywa się zwykle w specjalnie zaprojowanych fundamentach, które przenoszą obciążenia na stabilne warstwy gruntu. Posadzka magazynowa pełni wtedy głównie funkcję eksploatacyjną i nie uczestniczy w przenoszeniu obciążeń od regałów.

Kontrola jakości i procedury odbiorcze

Niezależnie od typu posadzki, montaż regałów paletowych musi być zakończony szczegółową kontrolą jakości wykonanych połączeń. Testy wyrywania kotew, sprawdzenie momentów dokręcenia oraz kontrola geometrii konstrukcji to podstawowe elementy procedur odbiorczych.

Kotwienie konstrukcji powinno być udokumentowane w protokołach kontroli, które zawierają informacje o użytych materiałach, parametrach montażu oraz wynikach testów. Ta dokumentacja jest niezbędna zarówno z punktu widzenia bezpieczeństwa eksploatacji, jak i wymogów ubezpieczeniowych.

Konserwacja i monitoring połączeń

Podłoża magazynowe i połączenia kotwiące wymagają regularnej kontroli i konserwacji. Zmiany warunków eksploatacyjnych, drgania, wahania temperatury czy działanie substancji chemicznych mogą wpływać na stan techniczny kotew i fundamentów.

Program przeglądan technicznych powinien uwzględniać specyfikę zastosowanego typu posadzki oraz metody kotwienia. Niektóre rodzaje połączeń wymagają kontroli częstszej niż inne, a wczesne wykrycie problemów może zapobiec poważnym awariom.

Podsumowanie

Montaż regałów paletowych na różnych typach posadzek to złożone wyzwanie techniczne, które wymaga dogłębnej znajomości właściwości materiałów oraz dostępnych metod kotwienia. Prawidłowe dobranie techniki montażu do specyfiki podłoża jest kluczowe dla bezpieczeństwa i długotrwałej eksploatacji całego systemu magazynowego. Inwestycja w profesjonalny montaż i odpowiednie materiały kotwiące to podstawa stabilnej i bezpiecznej konstrukcji, która będzie służyć przez lata bez problemów eksploatacyjnych. Współpraca z doświadczonymi specjalistami oraz przestrzeganie procedur kontroli jakości gwarantuje, że regały będą bezpiecznie kotwione niezależnie od typu zastosowanej posadzki.
