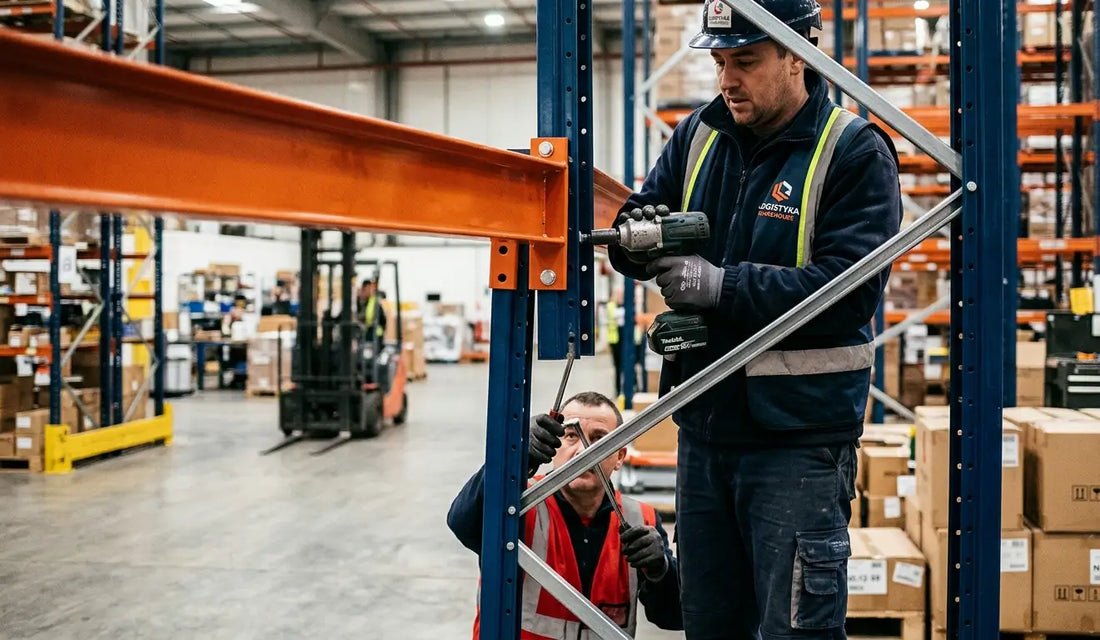

Najczęstsze błędy przy montażu regałów magazynowych – czego unikać
Udostępnij
Błędy, których konsekwencje trwają latami
Montaż regałów magazynowych to zadanie, które na pierwszy rzut oka wydaje się prostą operacją mechaniczną. Ramy, belki, śruby, kotwy – wystarczy złożyć elementy zgodnie z instrukcją i gotowe. Ta pozorna prostota jest jednak mylącą. Regały magazynowe są konstrukcjami stalowymi, które przez lata dźwigają tysiące kilogramów towaru, codziennie narażone na uderzenia wózków widłowych, wibracje, nierównomierne obciążenia i zmienne warunki termiczne. Aby bezpiecznie sprostać tym wyzwaniom, muszą być zamontowane z precyzją i zgodnie z rygorystycznymi wymaganiami technicznymi.
Problem w tym, że presja czasu i kosztów, brak kwalifikacji ekip montażowych i niewystarczający nadzór techniczny prowadzą do licznych błędów na etapie montażu. Błędy te przez długi czas mogą pozostawać niewidoczne – system stoi, towar leży na półkach, magazyn funkcjonuje. Ale każdy z tych błędów osłabia system, zmniejsza jego faktyczną nośność i zwiększa ryzyko katastrofalnej awarii, która może nastąpić w każdej chwili – przy kolejnej palecie, przy kolejnym uderzeniu wózka, przy kolejnym sezonowym szczycie załadowania.
W tym artykule omawiamy najczęstsze błędy popełniane podczas montażu regałów magazynowych – ich mechanizm powstawania, konsekwencje dla bezpieczeństwa i sposoby unikania. To kompendium wiedzy zarówno dla menedżerów magazynów zlecających montaż, jak i dla ekip montażowych, którym zależy na wykonaniu pracy zgodnej z najwyższymi standardami.
Błąd 1 – Niewypoziomowanie regałów
Wypoziomowanie regałów jest jednym z podstawowych wymagań montażowych, który jednak zaskakująco często jest zaniedbywany lub wykonywany niedokładnie. Regał, który wygląda na stojący prosto, może być pochylony o kilka stopni – niewidocznych gołym okiem, ale mierzalnych i niebezpiecznych.
Regał paletowy pracuje prawidłowo tylko wtedy, gdy słupy ram nośnych są pionowe. Słup ramy zaprojektowany jest do przenoszenia głównie osiowego ściskania – siły działającej wzdłuż osi słupa, prostopadle do podłoża. Gdy słup jest pochylony od pionu, obciążenie od ładunku i belek nie działa osiowo, lecz mimośrodowo – powodując dodatkowe momenty gnące, które słup nie był zaprojektowany przenosić. Efektem jest istotne zmniejszenie nośności słupa na wyboczenie, które może wynosić od kilkunastu do kilkudziesięciu procent w zależności od kąta pochylenia.
Norma PN-EN 15512 określa dopuszczalne odchylenie słupa regałowego od pionu jako 1/500 wysokości słupa. Dla słupa o wysokości 6 metrów dopuszczalne odchylenie szczytu od pionu wynosi zatem 12 milimetrów. Dla słupa 10-metrowego – 20 milimetrów. Wartości te brzmią małe, ale są precyzyjnie obliczone na podstawie analizy wpływu mimośrodu na nośność przekroju.
Przyczyny niewypoziomowania są różne. Nierówna posadzka jest najczęstszą – gdy posadzka nie jest płaska i wypoziomowana, ramy ustawiane bezpośrednio na niej będą pochylone zgodnie z lokalnym nachyleniem posadzki. Nieodpowiednie stopki poziomujące lub ich brak powoduje, że ramy nie mają możliwości korekty poziomowania. Pośpiech ekipy montażowej i brak weryfikacji pionowości po każdej zamontowanej sekcji sprawia, że błędy kumulują się przez cały rząd i ujawniają się dopiero przy odbiorze.
Rozwiązanie jest proste technicznie: każda rama powinna być poziomowana przy użyciu precyzyjnej poziomicy lub lasera, a jej pionowość weryfikowana w dwóch prostopadłych kierunkach. Regulowane stopki poziomujące pozwalają na korektę odchyleń wynikających z nierówności posadzki bez konieczności podkładania blach lub podpórek.
Błąd 2 – Niekotwienie regałów paletowych
Brak kotwienia regałów paletowych do posadzki to jeden z najpoważniejszych i najgroźniejszych błędów montażowych, który w Polsce zdarza się zadziwiająco często. Ekipy montażowe uzasadniają ten błąd na kilka sposobów – że regały są wystarczająco ciężkie, że nie ma czasu na wiercenie w posadzce, że wynajmujący nie wyraził zgody na ingerencję w posadzkę. Żadne z tych uzasadnień nie jest technicznie akceptowalne.
Regał paletowy bez kotwienia do posadzki jest konstrukcją, która zachowuje stabilność wyłącznie pod idealnie osiowym, równomiernie rozłożonym obciążeniem. W rzeczywistości eksploatacji magazynowej takie idealne warunki nigdy nie występują. Uderzenie wózka widłowego w słup regałowy generuje siłę poziomą, która przy braku kotwienia jest przenoszona wyłącznie przez tarcie między podstawą ramy a posadzką. To tarcie jest niewystarczające do utrzymania ramy w miejscu przy typowych siłach uderzenia wózka, szczególnie jeśli podłoże jest gładkie lub wilgotne.
Nierównomierne obciążenie regału – gdy jedna strona jest załadowana a druga pusta, lub gdy ładunek jest położony asymetrycznie na palecie – generuje moment wywracający. Regał bez kotwienia może przewrócić się pod wpływem tego momentu, szczególnie gdy jest pusty lub częściowo załadowany.
Kotwy przenoszą te siły na posadzkę i fundament budynku w sposób bezpieczny i obliczalny. Projekt kotwieniu określa typ kotwy, jej wymiary, głębokość zakotwienia i wymaganą siłę wyrywającą – parametry dobrane tak, aby system był bezpieczny przy wszystkich przewidywanych warunkach obciążenia.
Dla regałów w czynnym magazynie, gdzie kotwienie nie zostało wykonane podczas pierwotnego montażu, wykonanie kotwienia post factum jest możliwe i konieczne. Wymaga to tymczasowego odciążenia poszczególnych ram – zdjęcia towaru z regałów w pobliżu kotwionych podstaw – wykonania otworów w posadzce i osadzenia kotew. To operacja uciążliwa operacyjnie, ale absolutnie konieczna dla bezpieczeństwa.
Błąd 3 – Mieszanie elementów niekompatybilnych systemów
Rynek używanych regałów magazynowych, a także praktyka uzupełniania istniejących systemów elementami zakupionymi od różnych dostawców bez weryfikacji kompatybilności, generuje jeden z najniebezpieczniejszych błędów montażowych – mieszanie elementów z niekompatybilnych systemów.
Systemy regałowe różnych producentów wyglądają podobnie. Ramy mają podobny kształt przekroju, belki mają podobną geometrię złącza. Pozorna podobność prowadzi do przekonania, że elementy jednego systemu pasują do drugiego. To przekonanie jest techniczne błędne i potencjalnie katastrofalne w skutkach.
Złącze belki osadzone w otworze ramy innego systemu może mieć luz wynikający z różnic w geometrii. Belka z luzem w złączu nie jest prawidłowo zablokowana – przy obciążeniu pionowym lub przy uderzeniu wózka może wypaść z ramy. Upadek belki z kilkunastu metrów z kilkuset kilogramami towaru to zdarzenie, które może skończyć się tragicznie.
Zabezpieczenia przeciwwypadnięciowe belek są zazwyczaj specyficzne dla danego systemu i niepasujące do ram innego producenta. Belka bez skutecznego zabezpieczenia przeciwwypadnięciowego jest w stanie wypaść z ramy przy stosunkowo małej sile poziomej.
Nośność połączenia belka-rama w przypadku niekompatybilnych elementów jest nieznana i nie może być obliczona na podstawie dokumentacji żadnego z dwóch producentów. Certyfikowane wartości nośności dotyczą wyłącznie oryginalnych kombinacji elementów projektowanych i testowanych razem przez producenta.
Weryfikacja kompatybilności przed montażem jest obowiązkiem wykonawcy i inwestora. Każdy dostarczany element powinien być zidentyfikowany co do producenta i generacji systemu. W razie wątpliwości kontakt z producentem lub autoryzowanym dystrybutorem pozwala na jednoznaczne potwierdzenie lub wykluczenie kompatybilności.
Błąd 4 – Pominięcie lub nieprawidłowy montaż zabezpieczeń przeciwwypadnięciowych belek
Zabezpieczenia przeciwwypadnięciowe belek – małe bolce, zatrzaski sprężynowe lub inne elementy blokujące – są bez wątpienia najczęściej pomijanym lub niedostatecznie montowanym elementem systemu regałowego. Ich mały rozmiar i pozorna nieistotność sprawiają, że są bagatelizowane. Ich brak jest jednak bezpośrednią przyczyną wypadków.
Funkcja zabezpieczenia przeciwwypadnięciowego polega na blokowaniu złącza belki w otworze ramy przed przypadkowym wypadnięciem przy sile poziomej. Gdy widły wózka widłowego trafią w belkę z boku lub od dołu, generują siłę, która próbuje wypchnąć złącze belki z otworu ramy. Prawidłowo zamontowane zabezpieczenie przenosi tę siłę na ramę i uniemożliwia wypadnięcie belki. Brak zabezpieczenia oznacza, że belka może wypaść przy stosunkowo małej sile uderzenia.
Sprawdzenie każdej zamontowanej belki pod kątem obecności i prawidłowego zamontowania zabezpieczenia jest obowiązkiem brygadzisty ekipy montażowej i inspektora odbierającego system. Wyrywkowa kontrola kilku belek jest niewystarczająca – każda belka bez wyjątku musi mieć prawidłowo zamontowane zabezpieczenie.
Nieprawidłowy montaż zabezpieczenia jest równie niebezpieczny jak jego brak. Zabezpieczenie wciśnięte tylko częściowo, zamontowane odwrotną stroną lub zaklinowane bez aktywowania mechanizmu blokady wygląda jak zamontowane prawidłowo, ale nie spełnia swojej funkcji. Weryfikacja powinna obejmować nie tylko obecność zabezpieczenia, ale też próbę ręczną jego działania.
Błąd 5 – Błędne rozmieszczenie belek względem projektu
Projekt techniczny systemu regałowego precyzyjnie określa, na jakich poziomach dziurkowania ramy mają być zamontowane belki. Każda kombinacja pozycji belek i rozstawu między nimi odpowiada konkretnym wartościom nośności obliczonym przez projektanta. Zamontowanie belek na innych poziomach dziurkowania niż projektowane zmienia te wartości i może prowadzić do przeciążenia systemu.
Rozstaw między belkami ma bezpośredni wpływ na obciążenie słupów ram. Im gęściej rozstawione belki, tym więcej poziomów składowania, tym wyższe łączne obciążenie słupa. Jeśli projektant obliczył nośność systemu dla pięciu poziomów belek, a ekipa montażowa zamontowała sześć poziomów przez pomyłkę lub chęć zwiększenia pojemności składowania, obciążenie słupów przekracza obliczeniowe i system jest przeciążony.
Pominięcie belek ryglujących, które w wielu systemach są przewidziane projektem jako elementy usztywniające poprzeczne między rzędami, jest błędem szczególnie niebezpiecznym dla stabilności przy obciążeniach poziomych. Brak rygli zwiększa podatność rzędów na wahania i zmniejsza odporność na wyboczenie słupów.
Zachowanie zgodności z projektem wymaga, aby ekipa montażowa miała dostęp do projektu technicznego i rzeczywiście pracowała zgodnie z nim. Weryfikacja pozycji belek względem projektu po montażu każdej sekcji powinna być standardową procedurą kontroli jakości.
Błąd 6 – Nieprawidłowe wykonanie kotwień
Kotwienie do posadzki to obszar, w którym błędy montażowe są zarówno powszechne, jak i szczególnie niebezpieczne. Nawet gdy ekipa decyduje się na kotwienie – co jest krokiem we właściwym kierunku – sposób jego wykonania może być nieprawidłowy i skutkować kotwiami o dramatycznie niższej nośności od zakładanej.
Wiercenie bez zachowania wymaganej głębokości to jeden z najczęstszych błędów. Kotwy mechaniczne i chemiczne mają określoną minimalną głębokość zakotwienia, od której bezpośrednio zależy ich siła wyrywająca. Otwór wiercony do głębokości niewystarczającej – bo wiertło zderzało się z kruszywem, bo operator spieszył się, bo głębokościomierz wiertarki był źle ustawiony – daje kotwę o sile wyrywającej niższej od wymaganej o 30, 50 lub więcej procent.
Oczyszczenie otworu przed osadzeniem kotwy chemicznej jest wymaganiem absolutnie krytycznym, nagminnie pomijanym. Otwór pełen pyłu wiertniczego nie pozwala żywicy na prawidłowy kontakt ze ściankami betonu. Siła wyrywająca kotwy w oczyszczonym otworze i w otworze zapylonym może różnić się dwukrotnie lub więcej. Oczyszczenie otworu sprężonym powietrzem i pędzelkiem jest obowiązkowym krokiem protokołu montażu kotew chemicznych.
Niestosowanie klucza dynamometrycznego przy kotwieniu to błąd, który prowadzi zarówno do niedokręcenia jak i do przekręcenia kotew. Niedokręcona kotwa mechaniczna nie jest prawidłowo rozprężona i ma niższą siłę wyrywającą. Przekręcona kotwa może spowodować pęknięcie betonu wokół otworu, co dramatycznie zmniejsza jej nośność. Klucz dynamometryczny ustawiony na moment zalecany przez producenta kotwy jest jedynym sposobem na zapewnienie prawidłowego momentu dokręcenia.
Wykonywanie otworów zbyt blisko krawędzi posadzki lub zbyt blisko siebie nawzajem to błąd wynikający z nieznajomości wymagań normy lub z ignorowania jej. Minimalne odległości od krawędzi i między kotwami są ściśle określone przez normy i muszą być bezwzględnie przestrzegane.
Błąd 7 – Brak weryfikacji stanu technicznego posadzki przed montażem
Posadzka jest fundamentem systemu regałowego – dosłownie i w przenośni. Przez kotwy przenosi na nią wszystkie siły, którym poddawany jest system regałowy. Jeśli posadzka nie spełnia wymagań technicznych, żaden poprawnie zaprojektowany i zamontowany system regałowy nie będzie bezpieczny.
Korozja zbrojenia, lokalne spękania posadzki, obszary o obniżonej nośności wynikające z wadliwego wykonania lub długoletniej eksploatacji – wszystko to może prowadzić do wyrwania kotwy przy obciążeniu niższym od obliczeniowego. Brak weryfikacji stanu posadzki przed montażem jest błędem, który inwestor płaci podwójnie – raz przy montażu, gdy problem jest niewidoczny, i drugi raz po wypadku lub po stwierdzeniu problemu podczas kontroli.
Weryfikacja posadzki powinna obejmować oględziny wizualne identyfikujące widoczne spękania, ubytki i obszary o podejrzanym stanie, a dla systemów o wysokich wymaganiach nośnościowych – badania wytrzymałości betonu metodą sklerometryczną lub przez pobranie odwiertów. Wyniki weryfikacji powinny być odnotowane w dokumentacji montażu.
Błąd 8 – Montaż regałów bez projektu technicznego lub niezgodnie z projektem
Projekt techniczny systemu regałowego jest dokumentem, który definiuje bezpieczną konfigurację instalacji – parametry elementów, pozycje belek, wymagania kotwieniu, dopuszczalne obciążenia. Montaż bez projektu lub niezgodnie z projektem to operowanie bez mapy w nieznanym terenie.
Część inwestorów rezygnuje z projektu technicznego chcąc zaoszczędzić kilka tysięcy złotych na honorarium projektanta. Brak projektu oznacza, że nikt nie obliczył, czy konkretna konfiguracja systemu przy konkretnych obciążeniach w konkretnej hali jest bezpieczna. Odpowiedzialność za bezpieczeństwo spada wtedy całkowicie na inwestora i operatora, bez żadnego technicznego oparcia.
Niezgodność z projektem wynikająca z modyfikacji podczas montażu jest równie niebezpieczna. Gdy ekipa montażowa zmienia pozycje belek, pomija elementy lub stosuje inne kotwy niż projektowane „bo tak jest wygodniej", wykonuje system, którego bezpieczeństwo nie zostało zweryfikowane przez nikogo.
Projekt techniczny jest nie tylko wymaganiem dobrej praktyki inżynierskiej, ale też dokumentem niezbędnym do przeprowadzenia odbioru technicznego i do spełnienia wymagań normy PN-EN 15635.
Błąd 9 – Pominięcie odbioru technicznego
Odbiór techniczny systemu regałowego po zakończeniu montażu jest formalnym potwierdzeniem zgodności instalacji z projektem i normami. Pominięcie odbioru nie jest rzadkością – inwestorzy spieszą się z uruchomieniem magazynu, traktując odbiór jako biurokratyczną formalność bez realnej wartości.
Odbiór techniczny jest jednak pierwszą i jedyną okazją do systematycznego sprawdzenia każdej istotnej cechy zainstalowanego systemu przed jego uruchomieniem. Błędy w kotwieniu, nieprawidłowości geometryczne, brakujące zabezpieczenia, niezgodności z projektem – wszystkie te problemy mogą zostać zidentyfikowane i naprawione podczas odbioru, zanim system zostanie załadowany towarem i zanim błędy zaczną zagrażać bezpieczeństwu pracowników.
Odbiór techniczny powinien być przeprowadzony przez niezależnego, uprawnionego inspektora – niezależnego od ekipy montażowej i od inwestora. Tylko niezależny inspektor może obiektywnie ocenić jakość wykonanych prac i wskazać na konieczne korekty bez ryzyka konfliktu interesów.
Brak protokołu odbioru technicznego jest też naruszeniem formalnych wymagań normy PN-EN 15635 i może mieć poważne konsekwencje prawne w przypadku wypadku.
Błąd 10 – Brak oznaczeń dopuszczalnych obciążeń
Tabliczki z kartami obciążeń, informujące o dopuszczalnym obciążeniu każdego poziomu składowania i całej sekcji, są wymaganiem normy PN-EN 15635 i są niezbędnym elementem bezpiecznej eksploatacji systemu. Ich brak po zakończeniu montażu to błąd, który przenosi ryzyko przeciążenia na pracowników magazynu, którzy nie mają podstaw do weryfikacji, czy ładunek, który odkładają na regał, nie przekracza dopuszczalnych wartości.
Karty obciążeń muszą być umieszczone w widocznym miejscu przy każdym rzędzie regałów, w miejscu dostępnym dla pracowników magazynu bez konieczności wspinania się czy szukania dokumentacji technicznej. Muszą zawierać informacje o dopuszczalnym obciążeniu poszczególnych poziomów wyrażoną w kilogramach, o dopuszczalnym obciążeniu sekcji i o warunkach dla których te wartości obowiązują.
Montaż systemu bez kart obciążeń lub z kartami niespójnymi z faktycznie zamontowaną konfiguracją jest błędem, który musi być naprawiony przed uruchomieniem systemu do eksploatacji.
Błąd 11 – Stosowanie uszkodzonych lub regenerowanych elementów bez weryfikacji
Rynek używanych regałów oferuje tanie elementy, które mogą być kuszącą alternatywą dla nowych, szczególnie przy ograniczonym budżecie inwestycyjnym. Problem pojawia się gdy uszkodzone lub regenerowane elementy są montowane bez weryfikacji ich stanu technicznego i bez oceny, czy zachowały wymagane parametry nośności.
Słup regałowy po uderzeniu wózka widłowego może mieć widoczne lub niewidoczne odkształcenie, które drastycznie zmniejsza jego nośność na wyboczenie. Belka po przeciążeniu może mieć trwałe ugięcie wskazujące na plastyczne odkształcenie materiału. Złącze belki z mechanicznie zużytymi lub odkształconymi elementami może nie blokować się prawidłowo w ramie.
Każdy używany element przed montażem powinien być oceniony przez uprawnionego inspektora zgodnie z kryteriami normy PN-EN 15635. Elementy z odkształceniami przekraczającymi dopuszczalne tolerancje lub z uszkodzeniami wpływającymi na nośność muszą być odrzucone niezależnie od ich ceny.
Błąd 12 – Brak szkolenia pracowników w zakresie bezpiecznej eksploatacji
Nawet bezbłędnie zamontowany system regałowy może stać się niebezpieczny jeśli pracownicy magazynu nie znają zasad jego bezpiecznej eksploatacji. Brak szkoleń nie jest błędem montażowym w technicznym sensie, ale jest błędem proceduralnym, który wielokrotnie prowadził do wypadków wynikających z nieświadomości użytkowników.
Pracownicy obsługujący magazyn z regałami powinni znać maksymalne dopuszczalne obciążenia poszczególnych poziomów i umieć je weryfikować w karcie obciążeń, zasady prawidłowego układania palet i pojemników na regałach, obowiązek natychmiastowego zgłaszania każdego uderzenia wózka w regał oraz procedury postępowania przy stwierdzeniu uszkodzenia lub deformacji elementu.
Szkolenie wstępne przed uruchomieniem systemu i regularne odświeżanie wiedzy w ramach szkoleń BHP są inwestycją w bezpieczeństwo, której koszt jest marginalny wobec potencjalnych kosztów wypadku.
Jak unikać tych błędów w praktyce – checklist dla inwestora
Świadomość typowych błędów montażowych jest pierwszym krokiem do ich unikania. Praktycznym narzędziem wspierającym właściwe zarządzanie projektem montażowym jest lista kontrolna, którą inwestor może stosować przy weryfikacji pracy wykonawcy.
Przed montażem należy upewnić się, że projekt techniczny systemu istnieje i jest opracowany przez uprawnionego inżyniera, że posadzka spełnia wymagania nośnościowe i płaskości oraz że wykonawca ma kwalifikacje i uprawnienia do realizacji prac montażowych i pracy na wysokości.
Podczas montażu należy weryfikować, czy ekipa montuje zgodnie z projektem, czy pionowość każdej ramy jest weryfikowana poziomicą lub laserem, czy kotwienie jest wykonywane prawidłowo z zachowaniem wymaganych głębokości i momentów, czy każda belka ma zamontowane zabezpieczenie przeciwwypadnięciowe oraz czy dokumentacja postępu prac jest prowadzona.
Po montażu należy zlecić niezależny odbiór techniczny przez uprawnionego inspektora, upewnić się, że kompletna dokumentacja powykonawcza jest dostarczona oraz że karty obciążeń są zamontowane przy wszystkich rzędach regałów przed uruchomieniem systemu do eksploatacji.
Podsumowanie
Najczęstsze błędy przy montażu regałów magazynowych – niewypoziomowanie, brak kotwienia, stosowanie niekompatybilnych elementów, pomijanie zabezpieczeń belek, błędne rozmieszczenie belek, nieprawidłowe kotwienie, brak weryfikacji posadzki, montaż bez projektu, pominięcie odbioru i brak oznaczeń obciążeń – są błędami, których każdego można uniknąć przez rzetelne planowanie, właściwy dobór wykonawcy i systematyczną kontrolę jakości na każdym etapie montażu. Koszt zapobiegania tym błędom jest nieporównywalnie niższy niż koszt ich konsekwencji – zarówno finansowych, jak i ludzkich. Bezpieczny montaż regałów to nie luksus ani przesada – to absolutne minimum odpowiedzialnego zarządzania magazynem.
