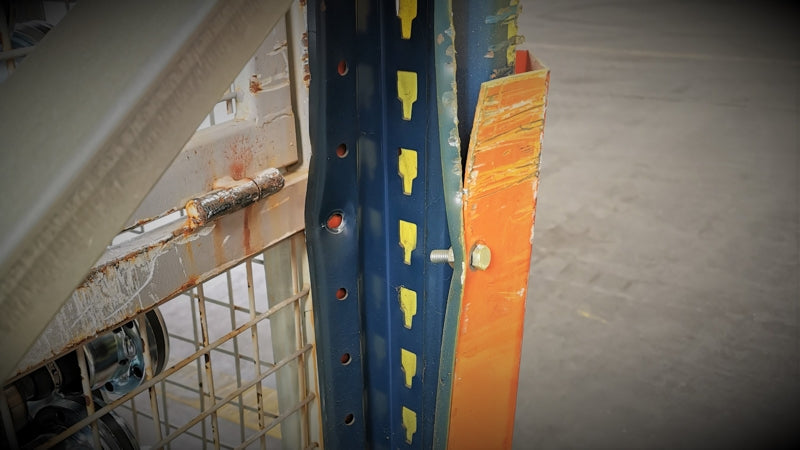

Najczęstsze uszkodzenia regałów paletowych w magazynach

Wprowadzenie – uszkodzenia regałów jako nieuchronna konsekwencja eksploatacji

Regały paletowe projektowane są jako trwałe konstrukcje stalowe zdolne do wieloletniego przenoszenia znacznych obciążeń statycznych i dynamicznych. Jednak nawet najlepiej zaprojektowana i wykonana instalacja regałowa, eksploatowana w realnym środowisku magazynowym, nieuchronnie doznaje uszkodzeń wynikających z codziennej pracy. Intensywny ruch wózków widłowych w alejkach, błędy operatorów podczas manewrowania, przeciążenia wynikające z nieprzestrzegania limitów składowania, warunki środowiskowe sprzyjające korozji i stopniowe zmęczenie materiału pod wpływem wieloletnich obciążeń cyklicznych – wszystkie te czynniki składają się na obraz instalacji regałowej, której stan techniczny zmienia się każdego dnia eksploatacji.

Znajomość najczęstszych uszkodzeń regałów paletowych i umiejętność ich wczesnej identyfikacji to kompetencja o bezpośrednim znaczeniu dla bezpieczeństwa każdego magazynu. Uszkodzenia wykryte wcześnie, gdy są jeszcze niewielkie i możliwe do usunięcia przez prostą wymianę jednego elementu, kosztują wielokrotnie mniej niż te same uszkodzenia odkryte po miesiącach narastania, gdy wymagają wymiany całych sekcji lub prowadzą do katastrofalnego zawalenia. Celem niniejszego artykułu jest systematyczny przegląd kategorii uszkodzeń, ich przyczyn, metod identyfikacji i konsekwencji dla bezpieczeństwa instalacji.

Uszkodzenia słupków – najpoważniejsza kategoria zagrożeń

Wgniecenia i odkształcenia od kolizji z wózkami

Wgniecenia słupków wynikające z kolizji z wózkami widłowymi są zdecydowanie najczęściej stwierdzanym rodzajem uszkodzeń w instalacjach regałowych. Statystyki inspekcji prowadzonych przez doświadczonych inspektorów w polskich magazynach wskazują że uszkodzenia słupków wynikające z kolizji z wózkami są obecne w niemal każdej instalacji regałowej eksploatowanej przez dłużej niż kilka miesięcy, a ich częstotliwość wzrasta wraz z intensywnością ruchu w magazynie i stosunkiem szerokości wózka do szerokości alejki.

Mechanizm powstawania wgniecenia jest prosty – wózek widłowy podczas manewrowania lub jazdy uderza rogiem widłów, bockiem wózka lub widłami w słupek regału, koncentrując energię kinetyczną pojazdu o masie kilku ton w niewielkim obszarze profilu stalowego. Wynikające z tego wgniecenie może mieć różną głębokość – od kilku milimetrów przy delikatnym otarciu do kilku centymetrów przy poważnej kolizji pełną prędkością.

Znaczenie wgniecenia dla nośności słupka wynika ze zjawiska koncentracji naprężeń w miejscu deformacji i redukcji efektywnego przekroju profilu. Badania wykazują że wgniecenie na głębokość 5 mm w typowym słupku regałowym może redukować jego nośność przy wyboczeniu nawet o 30–50% w zależności od lokalizacji wgniecenia względem geometrii profilu i lokalizacji na wysokości słupka. Wgniecenie w strefie przypodstawowej słupka, na wysokości do 500 mm od posadzki, jest szczególnie krytyczne – w tej strefie słupek jest narażony na największe momenty gnące i każde osłabienie przekroju ma nieproporcjonalnie duże skutki dla całkowitej nośności.

Ocena wgniecenia wymaga fizycznego pomiaru głębokości przy użyciu suwmiarki lub głębokościomierza. Norma EN 15635 przyjmuje następujące progi klasyfikacyjne: wgniecenia do 3 mm to klasyfikacja zielona dopuszczająca dalszą eksploatację z monitorowaniem, wgniecenia 3–5 mm to klasyfikacja pomarańczowa wymagająca planowej wymiany, wgniecenia powyżej 5 mm lub jakiekolwiek wgniecenie w strefie przypodstawowej to klasyfikacja czerwona wymagająca natychmiastowego wyłączenia sekcji z eksploatacji.

Wygięcia słupków od pionu

Wygięcia słupków od pionu są drugim po wgnieceniach najczęstszym uszkodzeniem elementów nośnych regałów paletowych. Mogą wynikać z kolizji bocznych przesuwających słupek z pozycji pionowej bez lokalnej deformacji profilu, z przeciążenia instalacji powodującego wyboczenie pod obciążeniem lub z niewłaściwego montażu, w którym odchylenie od pionu nie było prawidłowo skontrolowane podczas instalacji.

Wygięcie słupka od pionu jest szczególnie groźnym uszkodzeniem, ponieważ nie zawsze jest widoczne gołym okiem przy pobieżnej inspekcji wizualnej. Słupek odchylony od pionu o 15–20 mm na całej swojej wysokości może wyglądać podczas rutynowego przeglądu niemal pionowo, podczas gdy jego nośność przy wyboczeniu jest już znacząco zredukowana. Dopuszczalne wygięcie według normy EN 15635 wynosi H/350, gdzie H to wysokość słupka – dla słupka 6-metrowego oznacza to zaledwie 17 mm na całej długości. Pomiar wygięcia wymaga użycia łaty pomiarowej o długości co najmniej 1,5 m przykładanej do boku słupka lub pomiaru teodolitem laserowym dla słupków wysokich.

Wygięcie słupka jest szczególnie niebezpieczne gdy dotyczy kilku kolejnych słupków tworzących wspólny rząd, ponieważ wygięcie propaguje się przez połączenia ram bocznych na sąsiednie elementy i może prowadzić do globalnego zniekształcenia całego rzędu regałów.

Uszkodzenia stopek i kotwień

Stopki słupków i kotwy mocujące słupki do posadzki są elementami, których uszkodzenia są często niedoceniane podczas rutynowych inspekcji, ponieważ są trudno dostępne wzrokowo i wymagają aktywnego sprawdzenia na poziomie posadzki. Uszkodzone lub obluzowane kotwy fundamentowe redukują zdolność instalacji do przenoszenia sił poziomych – szczególnie tych wynikających z uderzeń wózków – i mogą prowadzić do progresywnego przesuwania się podstawy słupka pod obciążeniami dynamicznymi.

Korozja stopek słupków postępuje od dołu, w miejscu styku stali z betonową posadzką, gdzie gromadzi się wilgoć. W magazynach narażonych na zawilgocenie posadzki lub obsługujących towary wymagające mycia posadzki korozja stopek może postępować szybko i prowadzić do istotnego osłabienia połączenia słupka z posadzką. Inspekcja stopek musi obejmować fizyczne sprawdzenie stanu kotwień przez próbę poruszenia stopki w płaszczyźnie poziomej i ocenę wizualną stanu antykorozyjnej ochrony powierzchni.

Uszkodzenia belek – przeciążenia i uszkodzenia zaczepów

Trwałe ugięcia belek od przeciążeń

Trwałe ugięcia belek regałowych są uszkodzeniami wynikającymi z przekroczenia nośności belki na skutek zbyt ciężkich ładunków, nierównomiernego rozłożenia ładunku na palecie lub dynamicznego przeciążenia przy gwałtownym upuszczeniu palety przez wózek. Trwałe ugięcie, w odróżnieniu od sprężystego ugięcia pod obciążeniem, pozostaje widoczne po zdjęciu ładunku z belki i jest nieodwracalnym wskaźnikiem przekroczenia granicy sprężystości materiału.

Trwałe ugięcie belki jest uszkodzeniem obserwowalnym gołym okiem przy wystarczająco dużej wartości, ale wymaga pomiaru gdy jest na granicy dopuszczalności. Pomiar ugięcia belki wykonuje się przy braku obciążenia, mierząc różnicę wysokości między środkiem rozpiętości a końcami belki. Dopuszczalna wartość według EN 15635 to L/200, gdzie L to rozpiętość. Dla typowych rozpiętości 2700–2900 mm oznacza to odpowiednio 13,5–14,5 mm.

Belka z trwałym ugięciem przekraczającym wartość dopuszczalną musi być wymieniona, nie naprawiana przez prostowanie. Prostowanie zgiętej stalowej belki regałowej jest niedopuszczalną metodą naprawy – proces prostowania zmienia strukturę krystaliczną stali w miejscach plastycznego odkształcenia, wprowadza resztkowe naprężenia wewnętrzne i redukuje odporność elementu na zmęczenie materiału. Belka po prostowaniu ma niemierzalną nośność i nie może być eksploatowana w instalacji regałowej.

Uszkodzenia zaczepów belek

Zaczepty łączące belki ze słupkami to elementy narażone na uszkodzenia przy kolizjach wózków z belkami podczas wprowadzania lub wyjmowania palet i przy próbach wymuszenia palety na nieodpowiedni poziom przez operatora wózka. Zaczep pęknięty, odkształcony lub z uszkodzonym mechanizmem zatrzaskowym to uszkodzenie dyskwalifikujące belkę do natychmiastowej wymiany – nie ma dopuszczalnej tolerancji dla uszkodzeń zaczepów.

Uszkodzenia zaczepów są szczególnie groźne dlatego że mogą być niewidoczne podczas pobieżnej inspekcji wizualnej z poziomu posadzki, szczególnie przy zaczepach na wyższych poziomach składowania. Zaczep z pękniętym elementem blokującym może utrzymywać belkę w pozycji pozornie normalnej, podczas gdy belka nie jest prawidłowo zamocowana i może wypaść ze słupka przy bocznym uderzeniu wózka lub przy pionowym obciążeniu dynamicznym.

Inspekcja zaczepów wymaga fizycznego sprawdzenia każdego zaczepu przez próbę pionowego podniesienia końca belki – prawidłowo zamocowana belka z zablokowanym zaczepem nie powinna podnosić się bez użycia specjalistycznego narzędzia odblokującego. Belka unosząca się swobodnie ma niezablokowany lub uszkodzony zaczep i wymaga natychmiastowej interwencji.

Uszkodzenia stężeń – niedoceniany element bezpieczeństwa

Brakujące lub uszkodzone stężenia poziome i ukośne

Stężenia poziome i ukośne ram bocznych regałów paletowych pełnią kluczową rolę w zapewnieniu sztywności bocznej i stateczności przestrzennej całej instalacji. Ich znaczenie jest często niedoceniane przez pracowników magazynów, którzy nierzadko demontują stężenia uznając je za przeszkodę w składowaniu określonych gabarytów towarów lub nie zgłaszają ich uszkodzeń i braku uznając za element mało istotny.

Brak stężenia w ramie bocznej regału paletowego redukuje dramatycznie nośność słupków przy wyboczeniu i może prowadzić do katastrofalnego zawalenia sekcji przy obciążeniu, które przez lata było bezpiecznie przenoszone przez kompletną konstrukcję. Norma EN 15635 klasyfikuje brak stężenia jako uszkodzenie czerwone wymagające natychmiastowego wyłączenia sekcji z eksploatacji. Jest to jedna z niewielu kategorii uszkodzeń, gdzie klasyfikacja jest bezwzględna i nie podlega stopniowaniu zależnemu od pomiarów.

Uszkodzenia stężeń mogą wynikać z kolizji wózków z elementami ram bocznych, z odkształcenia ram przy przeciążeniu instalacji lub z celowego demontażu przez pracowników. To ostatnie jest zaskakująco częstą przyczyną stwierdzanego braku stężeń – pracownicy nieświadomi ich funkcji strukturalnej demontują stężenia gdy okazują się przeszkodą przy składowaniu niestandardowych ładunków.

Korozja stężeń w wilgotnych środowiskach

W magazynach pracujących w trudnych warunkach środowiskowych – magazynach chłodniczych z dużymi wahaniami temperatury i wilgotności, magazynach przy zakładach przetwórczych z parą wodną w powietrzu lub magazynach w starszych obiektach z nieszczelnymi dachami – korozja stężeń może postępować znacznie szybciej niż korozja słupków i belek. Stężenia wykonane z profili otwartych lub siatek stalowych o niewielkiej grubości ścianki są szczególnie podatne na korozję wżerową, która miejscowo penetruje przekrój elementu i redukuje jego nośność w sposób niemierzalny bez badań laboratoryjnych.

Inspekcja stężeń w środowiskach agresywnych powinna obejmować nie tylko ocenę wizualną powłoki zewnętrznej, ale też próbę mechaniczną – delikatne opukanie stężenia twardym narzędziem ujawnia obszary zaawansowanej korozji wgłębnej przez charakterystyczny głuchy dźwięk w miejscach, gdzie stal jest już przekorodowana na wylot.

Uszkodzenia korozyjne jako zagrożenie długoterminowe

Korozja powierzchniowa a korozja wżerowa – różne poziomy zagrożenia

Korozja instalacji regałowych jest procesem długotrwałym, którego widoczne przejawy narastają stopniowo przez miesiące i lata. Nie każda forma korozji stanowi jednak bezpośrednie zagrożenie dla nośności instalacji i prawidłowa ocena rodzaju i stopnia zaawansowania korozji jest kluczowa dla podejmowania właściwych decyzji o naprawach.

Korozja powierzchniowa, objawiająca się tworzeniem warstwy rdzy na powierzchni elementów przy zachowaniu integralności stalowego rdzenia, jest uszkodzeniem estetycznym zmniejszającym odporność antykorozyjną elementu, ale niekoniecznie wpływającym bezpośrednio na jego nośność w krótkim terminie. Korozja powierzchniowa powinna być usuwana przez oczyszczenie mechaniczne i ponowne zabezpieczenie antykorozyjne, zanim przejdzie w bardziej zaawansowane stadium.

Korozja wżerowa to forma korozji miejscowej, w której proces korozji koncentruje się w lokalnych punktach i penetruje w głąb materiału, znacząco redukując przekrój efektywny elementu w miejscu wżeru. Wżery korozyjne o głębokości przekraczającej 30% grubości ścianki profilu mogą redukować miejscową nośność elementu o więcej niż dopuszczalne normatywne granice i wymagają wymiany elementu niezależnie od ogólnego wyglądu jego powierzchni.

Korozja w strefach krytycznych

Szczególnie niebezpieczna jest korozja w strefach krytycznych instalacji regałowej – w strefie styku stopek z posadzką, w miejscach połączeń stężeń ze słupkami i w miejscach, gdzie woda może gromadzić się w profilach otwartych lub w szczelinach między elementami. W tych miejscach korozja postępuje szybciej niż na odsłoniętych powierzchniach i może być niewidoczna przy pobieżnej inspekcji wizualnej.

Inspekcja stref krytycznych pod kątem korozji wymaga aktywnego sprawdzenia każdego z tych obszarów z użyciem latarek i luster inspekcyjnych umożliwiających ocenę niewidocznych bezpośrednio powierzchni. Korozja zaawansowana w strefie styku stopki z posadzką, stwierdzana przez odkształcenie lub perforację blachy stopki, jest uszkodzeniem czerwonym wymagającym natychmiastowej interwencji.

Uszkodzenia geometryczne całych sekcji i rzędów

Utrata pionu przez całe sekcje

Utrata pionu przez całą sekcję lub cały rząd regałów – objawia się wizualnym pochyleniem rzędu regałów w płaszczyźnie poprzecznej lub wzdłużnej – jest jednym z najpoważniejszych uszkodzeń geometrycznych, wskazującym na naruszenie integralności strukturalnej instalacji na poziomie wykraczającym poza lokalne uszkodzenie pojedynczego elementu. Przyczyny mogą być różne: nierównomierne osiadanie posadzki pod punktami kotwień, kumulacja kolizji bocznych przesuwających kolejne sekcje w jednym kierunku lub wadliwy montaż niekorygowany przez lata eksploatacji.

Pochylona sekcja przenosi siły pionowe od składowanych ładunków w sposób odbiegający od projektowanego, generując dodatkowe momenty gnące w słupkach i zmieniając rozkład naprężeń w całej konstrukcji. Nośność pochylonej sekcji jest trudna do oceny bez obliczeń statycznych uwzględniających faktyczną geometrię odkształconej konstrukcji. Sekcje z widoczną utratą pionu powinny być poddane ekspertyzie technicznej przed dalszą eksploatacją.

Uszkodzenia wynikające z przeciążenia całych rzędów

Przeciążenie całych rzędów regałów przez długotrwałe składowanie ładunków o masie przekraczającej dopuszczalne obciążenia tabliczkowe może prowadzić do kumulatywnych odkształceń wielu elementów jednocześnie. Zgiętych kilka belek w jednym rzędzie, kilka słupków z wgnieceniami przy podstawie i kilka uszkodzonych stężeń tworzą razem obraz instalacji, która przez długi czas była systematycznie przeciążana i której stan techniczny wymaga kompleksowej oceny.

Tabliczki znamionowe przy regałach określają maksymalne dopuszczalne obciążenia dla konkretnej konfiguracji i muszą być przestrzegane przez wszystkich pracowników magazynu. Nieczytelne, brakujące lub nieaktualne tabliczki znamionowe są same w sobie niezgodnością normatywną, ale też pośrednią przyczyną przeciążeń – pracownicy nieznający limitów obciążeń nie są w stanie ich przestrzegać.

Uszkodzenia wynikające z błędów eksploatacyjnych

Nieprawidłowe składowanie ładunków

Nieprawidłowe składowanie ładunków jest przyczyną specyficznej kategorii uszkodzeń, które nie wynikają bezpośrednio z kolizji z wózkami, ale z chronicznego eksploatowania instalacji w warunkach niezgodnych z jej parametrami technicznymi. Składowanie palet o gabarytach przekraczających głębokość gniazda regałowego powoduje że paleta wystaje poza krawędź belki, przenosząc obciążenie na samą krawędź belki zamiast na jej całą długość i generując momenty skręcające w belce i połączeniu z zaczepem.

Składowanie towarów luzem na belkach bez podkładek paletowych koncentruje obciążenie na wąskim obszarze belki, co przy odpowiednio dużym ciężarze może prowadzić do lokalnych odkształceń profilu belki niemożliwych do stwierdzenia bez inspekcji fizycznej. Instrukcje dotyczące prawidłowego składowania muszą być elementem szkolenia każdego pracownika magazynowego i muszą być egzekwowane przez kadrę kierowniczą.

Uszkodzenia przy wprowadzaniu palet przez operatorów wózków

Operatorzy wózków widłowych, szczególnie ci z krótkim stażem lub pracujący przy ograniczonej widoczności w wysokich instalacjach, często uszkadzają belki podczas wprowadzania i wyjmowania palet. Uderzenie widłami w dolną krawędź belki podczas wprowadzania palety na poziom, uderzenie rogiem palety w słupek przy nieprecyzyjnym pozycjonowaniu lub zahaczenie widłami o belkę podczas wycofywania to sytuacje, które przy wielokrotnym powtarzaniu prowadzą do kumulacji uszkodzeń w tych samych miejscach instalacji.

Analiza rejestru uszkodzeń pod kątem lokalizacji uszkodzeń pozwala zidentyfikować miejsca o podwyższonej częstotliwości kolizji, które wymagają interwencji – montażu osłon słupków, poszerzenia alejki, dodatkowego oznakowania lub dodatkowego szkolenia operatorów pracujących w danej strefie.

Postępowanie po stwierdzeniu uszkodzenia

Natychmiastowa reakcja jako wymóg bezpieczeństwa

Każde stwierdzone uszkodzenie regału paletowego musi być zgłoszone niezwłocznie przez osobę, która je zaobserwowała, do wyznaczonej osoby odpowiedzialnej za bezpieczeństwo instalacji. Kultura organizacyjna, w której pracownicy zgłaszają uszkodzenia bez obaw o konsekwencje, jest fundamentem skutecznego systemu wczesnego wykrywania zagrożeń.

Uszkodzenia zakwalifikowane wstępnie jako poważne – głębokie wgniecenia słupków, widoczne wygięcia belek, brakujące stężenia – wymagają natychmiastowego wyłączenia sekcji z użytkowania przez wyznaczoną osobę bez oczekiwania na formalną inspekcję. Zasada ostrożności nakazuje że w przypadku wątpliwości co do bezpieczeństwa sekcji powinna być ona wyłączona do czasu przeprowadzenia profesjonalnej oceny.

Podsumowanie

Najczęstsze uszkodzenia regałów paletowych – wgniecenia i wygięcia słupków, trwałe ugięcia belek, uszkodzenia zaczepów, brakujące stężenia i korozja – mają jedną wspólną cechę: wykryte wcześnie są łatwe i tanie do usunięcia, wykryte późno mogą prowadzić do poważnych wypadków i rozległych strat materialnych. Systematyczny system inspekcji, rzetelna dokumentacja uszkodzeń, szybka reakcja na zgłoszenia i kultura organizacyjna nagradzająca zgłaszanie problemów to filary zarządzania bezpieczeństwem instalacji regałowej, które bezpośrednio przekładają się na długoletnie bezpieczne i efektywne użytkowanie magazynu.
