Optymalne składowanie rur, profili i płyt – kiedy warto postawić na regały wspornikowe?

Regały wspornikowe to rozwiązanie, które może zrewolucjonizować sposób składowania materiałów długich i nieporęcznych, oferując redukcję zajmowanej powierzchni nawet o 70% przy jednoczesnym zwiększeniu bezpieczeństwa i dostępności towarów. Badania branżowe pokazują, że firmy przechowujące rury, profile czy płyty w sposób tradycyjny tracą średnio 35-40% czasu na poszukiwanie i kompletację materiałów, podczas gdy regały wspornikowe mogą skrócić ten czas o połowę. W Polsce działa obecnie ponad 15 tysięcy firm związanych z branżą budowlaną, metalową i stolarską, z których jedynie 12% wykorzystuje specjalistyczne systemy składowania dla materiałów długich. Inwestycja w regały wspornikowe zwraca się średnio w ciągu 16-24 miesięcy, przynosząc długoterminowe korzyści w postaci zwiększonej produktywności i bezpieczeństwa pracy.

Problem składowania materiałów długich i płaskich

Tradycyjne składowanie rur, profili i płyt bezpośrednio na posadzce magazynowej to metoda, która generuje szereg problemów operacyjnych i ekonomicznych. Materiały długie o długości przekraczającej 3 metry wymagają znacznych powierzchni składowania - jedna tona rur stalowych układana na podłodze może zajmować nawet 20-25 metrów kwadratowych powierzchni użytkowej.

Nieefektywność przestrzenna i operacyjna

Składowanie warstwowe na posadzce prowadzi do powstawania efektu "domina" - aby dotrzeć do materiału znajdującego się na spodzie stosu, konieczne jest przemieszczenie wszystkich elementów leżących powyżej. W praktyce oznacza to, że dostęp do 50% składowanych materiałów wymaga przemieszczenia pozostałych 50%, co może wydłużyć czas kompletacji nawet o 300-400%.

Współczynnik wykorzystania kubatury magazynu przy tradycyjnym składowaniu materiałów długich wynosi zazwyczaj jedynie 15-25%, podczas gdy nowoczesne magazyny powinny osiągać wartości 60-80%. Marnotrawstwo przestrzeni pionowej to bezpośrednia strata potencjalnych przychodów z każdego metra kwadratowego magazynu.

Problemy z inwentaryzacją i kontrolą stanów magazynowych są szczególnie dotkliwe w przypadku materiałów długich. Wizualna ocena ilości towaru w stosach jest nieprecyzyjna, co prowadzi do błędów w planowaniu zakupów i ryzykach związanych z brakami magazynowymi.

Zagrożenia bezpieczeństwa

Sterty materiałów długich charakteryzują się niestabilnością fizyczną, szczególnie gdy osiągają wysokość przekraczającą 1,5 metra. Ryzyko przesunięcia się lub zapadnięcia stosu rośnie wykładniczo z każdym dodatkowym warstwą materiału.

Statystyki Głównego Inspektoratu Pracy pokazują, że 18% wypadków w magazynach budowlanych związane jest z nieprawidłowym składowaniem materiałów długich. Najczęstsze przyczyny to spadające elementy, przewracające się stosy i urazy podczas ręcznego przemieszczania ciężkich rur czy profili.

Ergonomia pracy przy tradycyjnym składowaniu pozostawia wiele do życzenia. Pracownicy zmuszeni są do pracy w niewygodnych pozycjach, dźwigania ciężkich elementów z niewłaściwej wysokości i wykonywania powtarzalnych ruchów obciążających kręgosłup.

Anatomia regałów wspornikowych

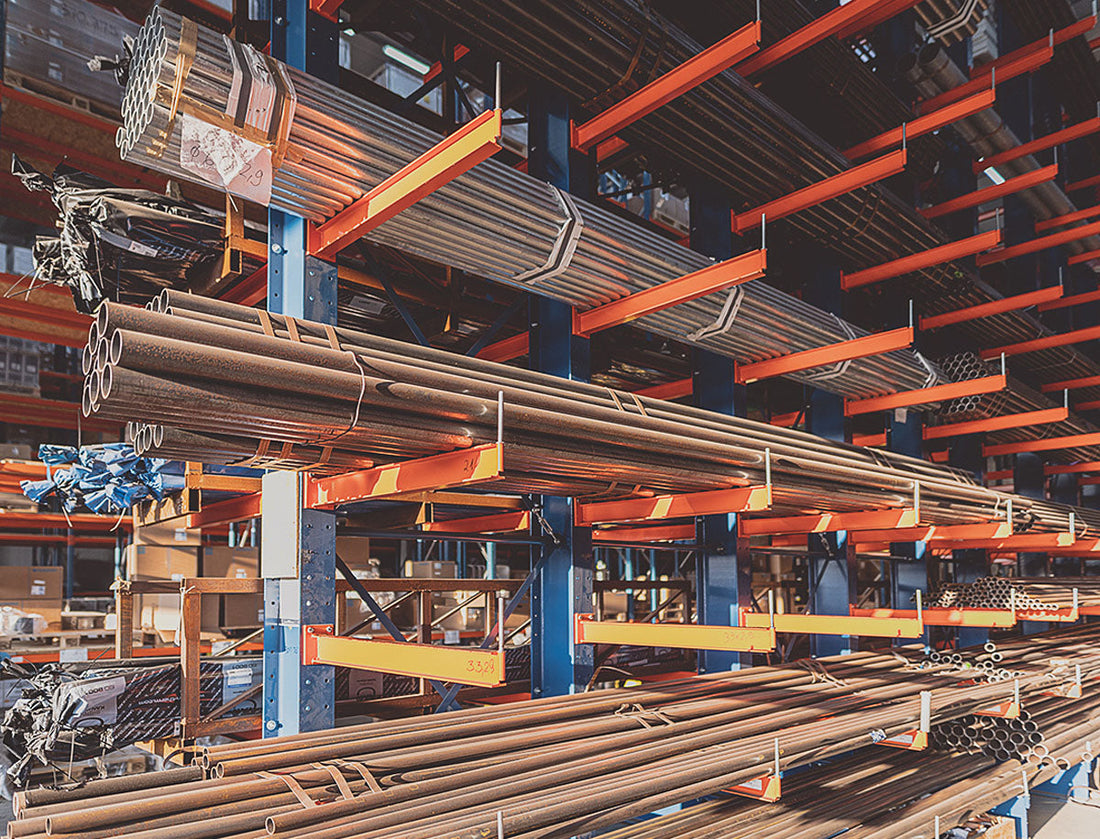

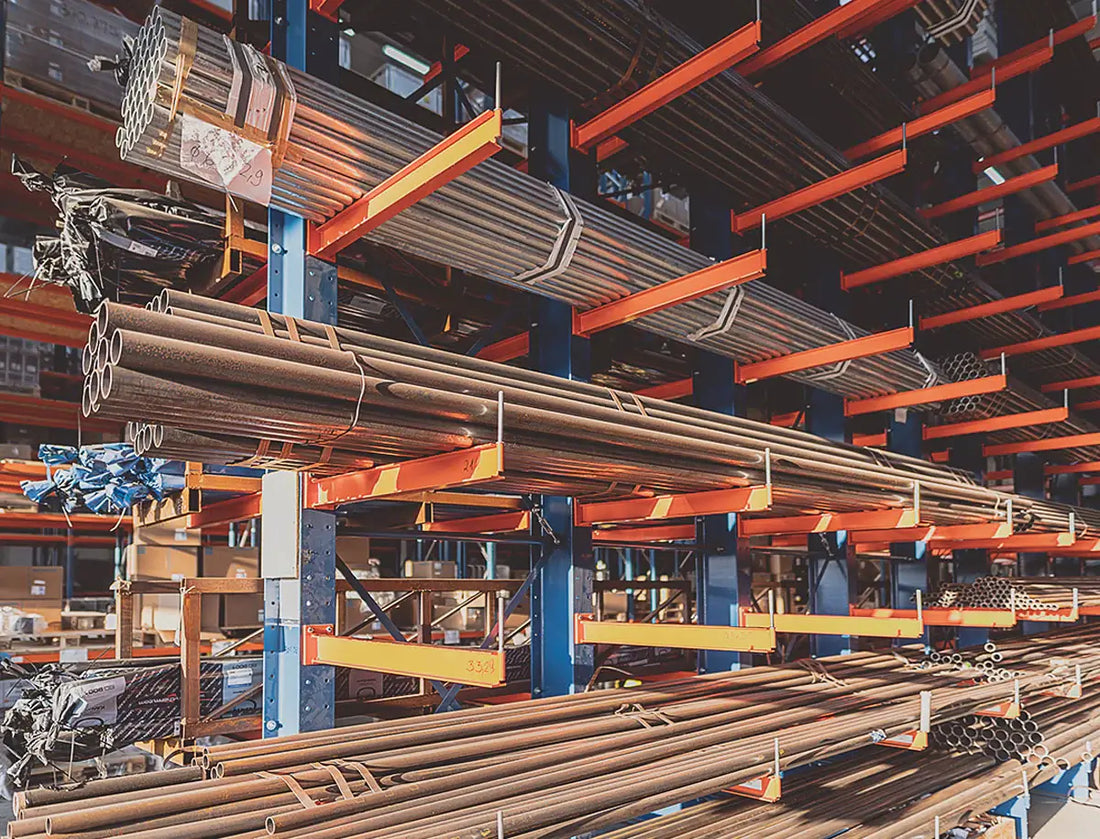

Regały wspornikowe (cantilever) to konstrukcje inżynierskie zaprojektowane specjalnie do przechowywania materiałów długich, nieporęcznych lub o nietypowych kształtach. Ich konstrukcja opiera się na pionowych kolumnach z poziomymi wspornikami (ramionami) wystającymi jednostronnie lub dwustronnie.

Konstrukcja i komponenty

Kolumny nośne stanowią szkielet całego systemu i są wykonywane z profili stalowych o przekroju H, I lub prostokątnym. Wysokość kolumn może sięgać 8-12 metrów w magazynach wysokiego składowania, przy standardowej wysokości 3-6 metrów w większości zastosowań przemysłowych.

Ramiona wspornikowe to kluczowy element konstrukcji, na którym bezpośrednio spoczywają składowane materiały. Są wykonywane z profili stalowych o różnych przekrojach - od prostokątnych dla lekkich materiałów po specjalne profile z wzmocnieniami dla obciążeń przekraczających 1000 kg na ramię.

Stopy bazowe rozkładają obciążenia na posadzkę i zapewniają stabilność całej konstrukcji. W zależności od obciążeń mogą być mocowane do posadzki za pomocą kotew mechanicznych lub chemicznych, a w przypadkach ekstremalnych wymagają fundamentów żelbetowych.

Systemy stężeń poziomych i przekątnych zwiększają sztywność konstrukcji i przenoszą siły poziome wynikające z nierównomiernego obciążenia czy oddziaływań dynamicznych podczas załadunku.

Typy regałów wspornikowych

Regały jednostronne charakteryzują się ramionami wystającymi z jednej strony kolumny i są idealne do montażu przy ścianach magazynu. Pozwalają na oszczędność przestrzeni przy jednoczesnym zapewnieniu łatwego dostępu do składowanych materiałów.

Regały dwustronne mają ramiona wystające z obu stron kolumny, co podwaja pojemność składowania przy tej samej liczbie kolumn nośnych. Są szczególnie efektywne w centralno-nowych częściach magazynu, gdzie dostęp z obu stron nie stanowi problemu.

Regały wielopoziomowe wykorzystują pełną wysokość magazynu poprzez montaż ramion na różnych poziomach kolumny. Możliwość regulacji wysokości ramion co 100-150 mm pozwala na optymalne dostosowanie do wymiarów składowanych materiałów.

Regały przejezdne na szynach to najnowocześniejsze rozwiązanie, które może zwiększyć pojemność składowania nawet o 90% poprzez eliminację większości korytarzy roboczych. Systemy sterowania automatycznego pozwalają na precyzyjne pozycjonowanie regałów.

Obszary zastosowań regałów wspornikowych

Branża budowlana i hurtownie materiałów

Składy budowlane przechowują setki różnych profili, rur i elementów konstrukcyjnych o długościach od 2 do 12 metrów. Regały wspornikowe pozwalają na segregację materiałów według wymiarów, gatunków stali czy zastosowania, znacząco usprawniając procesy kompletacji zamówień.

Hurtownie hydrauliczne i elektryczne magazynują tysiące metrów rur różnych średnic, od instalacyjnych 16 mm do przemysłowych 200 mm. Specjalne ramiona z prowadnicami rolkowymi umożliwiają łatwe wyciąganie pojedynczych rur bez naruszania pozostałych.

Dystrybutorzy materiałów izolacyjnych wykorzystują regały wspornikowe do składowania mat mineralnych, styropianu w płytach czy folii izolacyjnych w rolkach. Systemy zadaszenia chronią materiały wrażliwe na wilgoć.

Przemysł metalowy i obróbka metali

Zakłady ślusarskie i konstrukcji stalowych przechowują półprodukty w postaci kształtowników, blach czy prętów zbrojeniowych. Regały wspornikowe umożliwiają sortowanie według wymiarów i gatunków stali, co jest kluczowe dla kontroli jakości produkcji.

Firmy zajmujące się obróbką CNC magazynują pręty i profile o precyzyjnych wymiarach, gdzie każdy milimetr ma znaczenie. Specjalne podkładki ochronne zapobiegają zarysowaniom powierzchni podczas składowania.

Hurtownie złomu i metali kolorowych wykorzystują wzmocnione regały wspornikowe o nośności sięgającej 2000 kg na ramię do składowania ciężkich elementów aluminiowych czy miedzianych.

Przemysł drzewny i stolarski

Tartaki i składy drewna przechowują deski, belki i listwy o różnych wymiarach i gatunkach drewna. Systemy wentylacji naturalnej w regałach wspornikowych zapewniają odpowiednie warunki przechowywania zapobiegające deformacjom.

Producenci mebli magazynują płyty meblowe, okleiny i elementy wykończeniowe. Specjalne powierzchnie ramion zapobiegają uszkodzeniom delikatnych powierzchni podczas składowania i pobierania.

Firmy stolarki budowlanej przechowują gotowe okna, drzwi i elementy balustrad. Regały z regulowanymi ogranicznikami pozwalają na bezpieczne składowanie produktów o różnych gabarytach.

Analiza ekonomiczna regałów wspornikowych

Oszczędności przestrzenne

Przejście z tradycyjnego składowania na posadzce na regały wspornikowe może zredukować zajmowaną powierzchnię o 50-70%. W magazynie o powierzchni 1000 m² oznacza to uwolnienie 500-700 m² przestrzeni, którą można przeznaczyć na inne cele operacyjne.

Koszt najmu powierzchni magazynowej w Polsce wynosi średnio 25-45 zł/m²/miesiąc, co oznacza, że zaoszczędzone 500 m² to miesięczne oszczędności 12.500-22.500 zł. W perspektywie rocznej daje to kwotę 150.000-270.000 zł, która może w pełni sfinansować inwestycję w regały wspornikowe.

Lepsze wykorzystanie kubatury magazynu pozwala na zwiększenie pojemności składowania nawet o 200-300% przy tej samej powierzchni podłogowej. To może oznaczać możliwość rozszerzenia asortymentu bez konieczności wynajmu dodatkowej powierzchni.

Wzrost produktywności

Czas kompletacji zamówień zawierających materiały długie może zostać skrócony o 30-50% dzięki łatwemu dostępowi do każdego elementu. W przypadku magazynu obsługującego 50 zamówień dziennie, oszczędność 15 minut na zamówienie to 12,5 godziny dziennie - równowartość 1,5 etatu.

Redukcja błędów kompletacyjnych o 60-80% wynika z lepszej organizacji i widoczności składowanych materiałów. Mniejsza liczba reklamacji to nie tylko oszczędności bezpośrednie, ale również poprawa relacji z klientami.

Zmniejszenie liczby uszkodzeń materiałów podczas składowania i pobierania może sięgać 70-85%. Dla firmy przetwarzającej materiały o wartości 2 milionów złotych rocznie, redukcja strat z 3% do 0,5% oznacza roczne oszczędności 50.000 zł.

Zwrot z inwestycji

Typowy koszt regałów wspornikowych wynosi 300-800 zł za metr bieżący pojemności składowania, w zależności od nośności i specyfikacji. Magazyn na 500 ton materiałów długich może wymagać inwestycji 150.000-300.000 zł.

Okres zwrotu inwestycji wynosi zazwyczaj 12-24 miesiące, uwzględniając oszczędności na przestrzeni, wzrost produktywności i redukcję strat. W przypadkach optymalnych może to być nawet 8-12 miesięcy.

Długoterminowe korzyści obejmują wzrost wartości nieruchomości, lepszą organizację procesów operacyjnych i możliwość ekspansji biznesowej bez dodatkowych kosztów powierzchni.

Projektowanie systemów regałów wspornikowych

Analiza obciążeń i wymiarowanie konstrukcji

Projektowanie regałów wspornikowych rozpoczyna się od szczegółowej analizy wszystkich składowanych materiałów. Każdy typ produktu musi być scharakteryzowany pod kątem masy, wymiarów, środka ciężkości i sposobu układania.

Obliczenia statyczne muszą uwzględniać nie tylko obciążenia stałe, ale również siły dynamiczne powstające podczas załadunku i rozładunku. Współczynniki bezpieczeństwa zgodnie z normą EN 15512 wynoszą 1,4 dla obciążeń stałych i 1,5 dla zmiennych.

Analiza geotechniczna posadzki determinuje sposób fundamentowania regałów. Posadzki przemysłowe o nośności 5-8 ton/m² zazwyczaj wymagają kotew mechanicznych, podczas gdy większe obciążenia mogą wymagać dodatkowych fundamentów.

Optymalizacja układu i konfiguracji

Szerokość korytarzy roboczych musi być dostosowana do używanego sprzętu transportowego. Wózki widłowe czołowe wymagają korytarzy 3,0-3,5 m, podczas gdy boczne pozwalają na zawężenie do 2,0-2,5 m.

Wysokość montażu ramion powinna uwzględniać ergonomię pracy - najczęściej używane materiały na wysokości 80-160 cm, rzadziej wykorzystywane wyżej. Automatyzacja może pozwolić na składowanie do wysokości 10-12 metrów.

Systemy identyfikacji i oznakowania lokalizacji muszą być czytelne i odporne na warunki magazynowe. Kody QR czy systemy RFID mogą znacząco usprawnić procesy inwentaryzacji i kompletacji.

Systemy bezpieczeństwa i akcesoria

Ograniczniki końcowe zapobiegają zsuwaniu się materiałów z ramion podczas manipulacji. Muszą być dostosowane do masy i charakterystyki składowanych produktów.

Zabezpieczenia krawędzi w postaci odbojników czy barier ochronnych chronią przed uszkodzeniami konstrukcji podczas pracy sprzętu transportowego. Szczególnie ważne w intensywnie eksploatowanych magazynach.

Systemy ostrzegawcze mogą obejmować sygnalizację świetlną informującą o przekroczeniu dopuszczalnych obciążeń czy czujniki ruchu w strefach niebezpiecznych.

Zaawansowane rozwiązania technologiczne

Automatyzacja i robotyzacja

Systemy pick-and-place z robotami przemysłowymi mogą automatyzować procesy składowania i pobierania materiałów długich. Roboty o udźwigu do 500 kg i zasięgu 4-6 metrów są już dostępne komercyjnie.

Zautomatyzowane wózki AGV (Automated Guided Vehicles) mogą transportować materiały między regałami wspornikowych a stanowiskami produkcyjnymi, eliminując potrzebę zaangażowania operatorów.

Systemy zarządzania magazynem WMS zintegrowane z regałami wspornikowych mogą optymalizować rozmieszczenie materiałów na podstawie częstotliwości pobrań i charakterystyk logistycznych.

Monitorowanie i diagnostyka

Czujniki obciążenia zainstalowane na ramionach mogą monitorować rzeczywiste obciążenia w czasie rzeczywistym, ostrzegając przed przeciążeniem i optymalizując wykorzystanie pojemności.

Systemy wizyjne wykorzystujące kamery przemysłowe mogą automatycznie identyfikować rodzaj i lokalizację składowanych materiałów, wspomagając procesy inwentaryzacji.

Analityka predykcyjna oparta na historycznych danych może przewidywać zapotrzebowanie na konkretne materiały i optymalizować ich rozmieszczenie w regałach.

Internet rzeczy i Industry 4.0

Inteligentne etykiety RFID mogą przechowywać informacje o parametrach materiałów, danych produkcji i historii manipulacji. Czytniki mobilne pozwalają na szybką identyfikację i lokalizację produktów.

Platformy chmurowe umożliwiają zdalne monitorowanie stanu regałów, analizę wykorzystania i planowanie konserwacji predykcyjnej. Integracja z systemami ERP zapewnia przepływ informacji w całym przedsiębiorstwie.

Sztuczna inteligencja może analizować wzorce wykorzystania magazynu i proponować optymalizacje układu regałów oraz procedur operacyjnych.

Studium przypadku - transformacja magazynu

Wyjściowa sytuacja

Średnia hurtownia materiałów budowlanych w województwie mazowieckim dysponowała magazynem o powierzchni 2400 m², w którym w sposób tradycyjny składowano rury, profile stalowe i płyty budowlane. Firma obsługiwała 180 klientów miesięcznie, realizując średnio 35 zamówień dziennie.

Główne problemy obejmowały: długi czas kompletacji (średnio 45 minut na zamówienie zawierające materiały długie), wysoką liczbę uszkodzeń (4% wartości składowanych materiałów rocznie), problemy z inwentaryzacją i kontrolą stanów magazynowych, wykorzystanie jedynie 23% kubatury magazynu.

Proces wdrożenia

Analiza potrzeb wykazała, że 65% asortymentu to materiały długie o długości 3-12 metrów, o łącznej masie 850 ton. Zaprojektowano system regałów wspornikowych o pojemności 1200 ton, wykorzystujący 40% powierzchni poprzednio zajmowanej przez składowanie tradycyjne.

Inwestycja wyniosła 285.000 zł i obejmowała: 48 sekcji regałów dwustronnych o wysokości 6 metrów, system oznakowania i identyfikacji lokalizacji, przeszkolenie 8 pracowników obsługi magazynu, integrację z istniejącym systemem WMS.

Rezultaty po roku eksploatacji

Redukcja zajmowanej powierzchni o 60% pozwoliła na organizację dodatkowej strefy kompletacji i showroomu dla klientów. Czas kompletacji skrócił się do 18 minut, zwiększając przepustowość magazynu o 85%.

Uszkodzenia materiałów spadły do 0,8% wartości rocznie, co oznaczało oszczędności 76.000 zł. Poprawa organizacji umożliwiła zwiększenie asortymentu o 40% bez rozbudowy magazynu.

Zwrot z inwestycji nastąpił po 14 miesiącach, głównie dzięki oszczędnościom na powierzchni (możliwość rezygnacji z planowanej rozbudowy o 600 m²) i zwiększeniu obrotów o 25%.

Przyszłość regałów wspornikowych

Trendy technologiczne

Materiały kompozytowe i zaawansowane stopy metali umożliwią tworzenie lżejszych konstrukcji o wyższej wytrzymałości. Regały z włókna węglowego mogą być o 40% lżejsze przy tej samej nośności.

Systemy adaptacyjne z ramionami o zmiennej geometrii pozwolą na automatyczne dostosowywanie konfiguracji do aktualnie składowanych materiałów. Napędy elektryczne sterowane algorytmami AI będą optymalizować wykorzystanie przestrzeni.

Integracja z robotyką nowej generacji umożliwi pełną automatyzację procesów składowania materiałów długich. Systemy kooperacyjne człowiek-robot zwiększą bezpieczeństwo i efektywność operacji.

Zrównoważony rozwój

Regały modułowe projektowane z myślą o ponownym wykorzystaniu będą mogły być łatwo demontowane i rekonfigurowane. Materiały z recyklingu i technologie produkcji niskoemisyjnej zmniejszą ślad węglowy.

Systemy zarządzania energią zintegrowane z regałami będą monitorować i optymalizować zużycie energii przez systemy oświetlenia, wentylacji i automatyki magazynowej.

Koncepcja gospodarki cyrkularnej znajdzie zastosowanie w projektowaniu regałów o przedłużonym cyklu życia, z możliwością modernizacji zamiast wymiany całych systemów.
