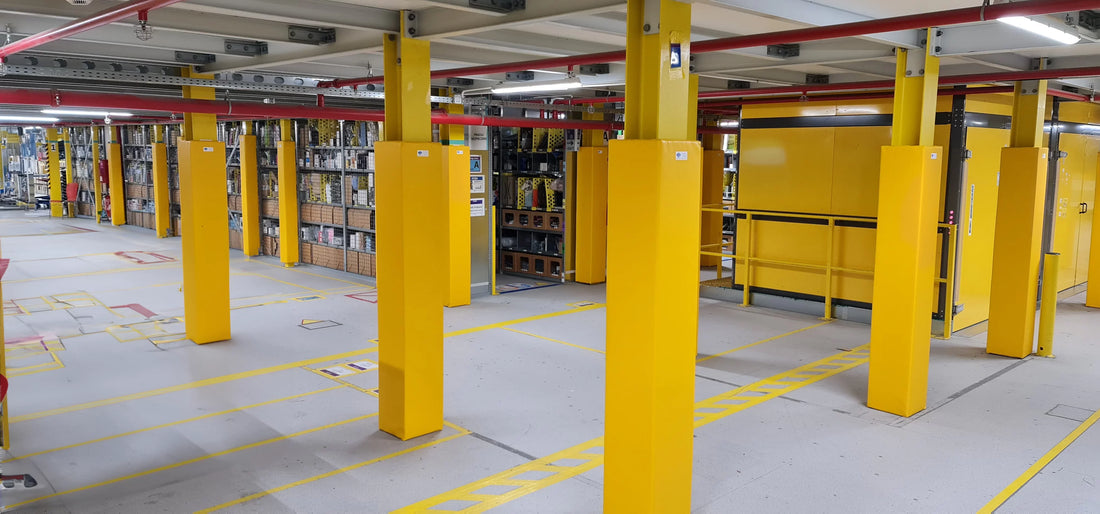

Osłony słupów i konstrukcji w magazynie – bezpieczeństwo infrastruktury

Wprowadzenie – ochrona konstrukcji jako element zarządzania bezpieczeństwem

Hala magazynowa jest środowiskiem, w którym ciężkie pojazdy przemysłowe – wózki widłowe, reach trucki, wózki paletowe elektryczne – poruszają się z ładunkami o masie setek lub tysięcy kilogramów w bezpośrednim sąsiedztwie elementów konstrukcji nośnej budynku, słupków regałowych i innych newralgicznych elementów infrastruktury. Kolizja wózka ze słupem nośnym budynku, nawet przy prędkości kilku kilometrów na godzinę, generuje siły uderzenia zdolne do trwałego uszkodzenia elementu stalowego lub żelbetowego, które w przypadku słupa nośnego mogą mieć katastrofalne konsekwencje dla stabilności całej konstrukcji. Kolizja ze słupkiem regałowym w strefie krytycznej 0–500 mm od posadzki może spowodować konieczność natychmiastowego wyłączenia całej sekcji regałowej z użytku.

Osłony słupów i konstrukcji są elementem systemu ochrony biernej infrastruktury magazynowej, który działa niezależnie od staranności operatorów pojazdów i niezależnie od jakości organizacji ruchu w magazynie. Nawet w magazynach o wysokiej kulturze bezpieczeństwa, z wyszkolonymi operatorami i prawidłowo wytyczonymi alejkami, ryzyko przypadkowego kontaktu pojazdu z elementem konstrukcji jest niezerowe. Osłona absorbuje energię uderzenia i chroni chroniony element przed uszkodzeniem, jednocześnie sygnalizując zdarzenie przez widoczne odkształcenie własne.

Zrozumienie rodzajów dostępnych osłon, ich właściwości mechanicznych i kryteriów doboru do konkretnych zastosowań jest konieczne dla podjęcia decyzji skutecznie chroniących infrastrukturę przy racjonalnych kosztach inwestycji.

Rodzaje osłon słupów i ich właściwości mechaniczne

Osłony stalowe spawane – najwyższa odporność mechaniczna

Osłony stalowe spawane lub gięte z blachy stalowej o grubości 3–8 mm są rozwiązaniem oferującym najwyższą odporność mechaniczną spośród wszystkich dostępnych typów osłon. Stalowa obudowa obejmująca słup na wysokości 400–1200 mm od posadzki przenosi energię uderzenia przez plastyczną deformację blachy, chroniąc chroniony element przed bezpośrednim kontaktem z pojazdem lub ładunkiem.

Osłony stalowe produkowane są w wersjach nakładanych bezpośrednio na słup z mocowaniem przez śruby lub przez zacisk cierno-tarciowy, bez konieczności kotwienia do posadzki, oraz w wersjach wolnostojących kotwionymi do posadzki w pewnej odległości od chronionego słupa, tworząc buforową przestrzeń powietrzną między osłoną a słupem. Wersja wolnostojąca z przestrzenią buforową zapewnia lepszą ochronę w przypadku silnych uderzeń, ponieważ deformacja osłony jest całkowicie odizolowana od chronionego słupa i nie przenosi żadnych sił na jego powierzchnię.

Wykończenie osłon stalowych powłoką proszkową w kolorze żółtym RAL 1021 lub żółto-czarnym jest standardem w zastosowaniach przemysłowych, zapewniającym wysoką widoczność w każdych warunkach oświetleniowych hali. Żółty kolor jest w Polsce i w całej Europie powszechnie rozpoznawalnym sygnałem oznaczenia elementów zabezpieczających, a jego zastosowanie na osłonach jest elementem systemu komunikacji wizualnej bezpieczeństwa w magazynie.

Trwałość osłon stalowych przy regularnym użytkowaniu i przy ekspozycji na typowe uderzenia wózków wynosi wiele lat, pod warunkiem regularnego przeglądu i wymiany po uderzeniach powodujących odkształcenie blachy przekraczające granicę odkształcenia sprężystego. Osłona stalowa odkształcona trwale przez uderzenie nie może być ponownie odkształcona do kształtu pierwotnego i powinna być wymieniona, ponieważ obszar zdeformowanej blachy ma lokalnie zmniejszoną zdolność do pochłaniania energii kolejnych uderzeń.

Osłony z poliuretanu i polietylenu – elastyczność i odporność na wielokrotne uderzenia

Osłony z poliuretanu (PUR) i polietylenu wysokiej gęstości (HDPE) są alternatywą dla osłon stalowych oferującą inne właściwości mechaniczne, które czynią je optymalnym wyborem w określonych zastosowaniach. Tworzywa polimerowe mają zdolność do odkształceń sprężystych znacznie większych niż stal – po uderzeniu o umiarkowanej energii wracają do kształtu pierwotnego bez trwałej deformacji, co oznacza że osłona zachowuje pełną funkcjonalność po uderzeniu bez konieczności wymiany.

Ta właściwość – odporność na wielokrotne uderzenia bez trwałego uszkodzenia – jest kluczową zaletą osłon polimerowych w miejscach narażonych na częste kontakty z pojazdami lub ładunkami. Strefa wjazdu do alejki, narożnik przy bramie załadunkowej, słupek przy stacji ładowania wózków – to miejsca, gdzie kontakty z pojazdem zdarzają się wielokrotnie dziennie i gdzie osłona stalowa wymagałaby częstej wymiany przy każdym uderzeniu powodującym odkształcenie.

Osłony poliuretanowe produkowane są w jaskrawych kolorach – żółtym, pomarańczowym lub biało-czarnym – bez konieczności lakierowania, ponieważ kolor jest jednolity w całym przekroju materiału. Zarysowania i otarcia powierzchni nie zmieniają widoczności ani funkcjonalności osłony, w odróżnieniu od osłon stalowych, gdzie zarysowanie powłoki lakierniczej prowadzi do korozji podpowłokowej.

Ograniczeniem osłon polimerowych jest niższa odporność na bardzo energetyczne uderzenia – przy kolizji wózka widłowego z pełnym ładunkiem energię uderzenia pochłaniana przez osłonę polimerową może przekroczyć jej zakres odkształceń sprężystych, prowadząc do trwałego uszkodzenia lub rozerwania osłony. W miejscach narażonych na ciężkie kolizje osłony stalowe o dużej grubości blachy są bezpieczniejszym wyborem.

Osłony modułowe segmentowe – elastyczna konfiguracja

Osłony modułowe złożone z segmentów łączonych bez narzędzi lub przez proste połączenia śrubowe pozwalają na konfigurowanie osłon o dowolnej wysokości i kształcie dostosowanym do chronionego elementu. System modułowy umożliwia wymianę wyłącznie uszkodzonego segmentu bez demontażu całej osłony, co redukuje koszty utrzymania przy regularnych uderzeniach uszkadzających dolne segmenty osłony.

Osłony modułowe są szczególnie użyteczne przy słupach o nieregularnym kształcie przekroju, przy narożnikach budynku o zmiennym profilu i przy elementach o gabarytach wykraczających poza standardowe wymiary osłon produkowanych seryjnie. Segmentowa budowa pozwala na dopasowanie osłony do profilu chronionego elementu przez odpowiedni dobór i konfigurację segmentów standardowych.

Odbojnice wolnostojące i bariery ochronne

Odbojnice wolnostojące – stalowe słupki kotwione do posadzki w pewnej odległości od chronionego elementu – tworzą strefę buforową między torem ruchu pojazdów a chronioną infrastrukturą, nie dotykając bezpośrednio chronionego elementu. Odbojnik pochłania energię uderzenia przez plastyczną deformację rury lub profilu stalowego, a przestrzeń między odbojnikiem a chronionym słupem lub ścianą zapewnia że chroniony element nie jest narażony na żadne siły nawet przy najsilniejszym uderzeniu powodującym całkowite zniszczenie odbojnika.

Bariery ochronne – ciągłe zabezpieczenia wzdłuż całych stref lub rzędów regałowych – są stosowane tam, gdzie konieczna jest ochrona dłuższego odcinka infrastruktury, a nie tylko pojedynczego punktu. Bariery stalowe w postaci rur poziomych na słupkach wbijanych lub kotwionymi do posadzki, bariery z belek stalowych na wspornikach lub bariery z prefabrykatów betonowych stosowane przy intensywnym ruchu wózków ciężkich tworzą ciągłą fizyczną barierę uniemożliwiającą przypadkowe wjechanie pojazdu w strefę chronioną.

Osłony słupków regałowych – specyfika i wymagania

Strefa krytyczna słupka a lokalizacja osłony

Słupki regałowe wymagają ochrony przede wszystkim w strefie krytycznej 0–500 mm od posadzki, gdzie nawet drobne uszkodzenie mechaniczne generuje uszkodzenie klasy czerwonej według normy EN 15635 i wymaga natychmiastowego wyłączenia sekcji. Kolizja wózka z dolną częścią słupka jest najczęstszym typem kolizji w magazynach, ponieważ wózki widłowe i paletowe operują w tej strefie swoimi widłami przy jeździe z obniżonym ładunkiem lub przy wjeździe w alejkę.

Osłona słupka regałowego musi obejmować całą strefę krytyczną do wysokości co najmniej 400–500 mm i być wystarczająco sztywna, aby nie przenoszyć sił uderzenia na chroniony słupek przez deformację własną. Osłona nakładana bezpośrednio na słupek musi być tak skonfigurowana, aby między jej wewnętrzną powierzchnią a zewnętrzną powierzchnią słupka istniała przestrzeń dystansowa lub warstwa amortyzująca absorbująca energię uderzenia zanim dotrze ona do słupka.

Osłony slupków regałowych produkowane przez wyspecjalizowanych producentów jako akcesoria do konkretnych systemów regałowych są projektowane i testowane w połączeniu z konkretnym profilem słupka, co zapewnia że siły generowane przez uderzenie są efektywnie absorbowane przez osłonę i nie są przenoszone na słupek w sposób powodujący jego uszkodzenie.

Osłony narożne przy wjazdach do alejek

Narożniki przy wjazdach do alejek między rzędami regałów są miejscami o najwyższym statystycznym ryzyku kolizji w całym magazynie. Wjeżdżający wózek widłowy z ładunkiem, którego szerokość jest zbliżona do szerokości alejki, może zahaczać o słupki na głowicach rzędów przy każdym wjeździe jeśli operator nie zachowuje precyzji manewru. Statystyki inspekcji regałowych niezmiennie wskazują, że najczęściej i najpoważniej uszkodzone słupki w magazynach to słupki pierwszej pary przy wejściu do alejki.

Osłony narożne przy wjazdach do alejek muszą być dobierane z uwzględnieniem gabarytów i masy wózków obsługujących daną alejkę. Alejki obsługiwane przez wózki czołowe z paletami o masie do 1000 kg wymagają osłon o innej klasie odporności mechanicznej niż alejki obsługiwane przez wózki widłowe z kontenerami o masie 3000 kg. Niedoszacowanie wymagań mechanicznych osłon przy ciężkich wózkach prowadzi do ich szybkiego zniszczenia lub do deformacji niezapewniającej ochrony chronionych słupków.

Specjalne osłony narożne w kształcie litery L obejmujące jednocześnie przód i bok słupka narożnego chronią słupek przed uderzeniami z obu kierunków ruchu przy wjeździe i wyjeździe z alejki. Kształt L jest bardziej efektywny niż dwie osobne osłony frontalna i boczna, ponieważ narożnik osłony absorbuję uderzenia pod kątem, które byłyby przenoszone na słupek przez prostą osłonę jednostronną.

Ochrona słupów nośnych budynku

Konsekwencje uszkodzenia słupa nośnego

Słup nośny stalowy lub żelbetowy jest elementem przenoszącym obciążenia dachowe na fundamenty i stanowi element krytyczny układu konstrukcyjnego hali. Uszkodzenie słupa nośnego przez kolizję z pojazdem magazynowym może mieć konsekwencje od kosmetycznych – zarysowanie otuliny betonowej lub powłoki lakierniczej – przez poważne – trwałe wygięcie profilu stalowego lub odsłonięcie zbrojenia żelbetowego – po katastrofalne, gdy energetyczna kolizja powoduje zniszczenie przekroju słupa niezdolnego do dalszego przenoszenia obciążeń.

Ocena stanu technicznego uszkodzonego słupa nośnego musi być przeprowadzona przez konstruktora budowlanego za każdym razem gdy kolizja spowodowała widoczne uszkodzenie elementu. Trwałe wygięcie profilu stalowego słupa, nawet jeśli hala nie wykazuje żadnych symptomów uszkodzenia bezpośrednio po kolizji, może prowadzić do stopniowej utraty nośności i do awarii przy kolejnym dużym obciążeniu śniegiem lub wiatrem, gdy przekrój osłabiony jest narażony na naprężenia bliskie granicy plastyczności.

Koszt ekspertyzy konstrukcyjnej uszkodzonego słupa jest nieporównywalnie mały w stosunku do kosztów naprawy lub wymiany słupa, które przy słupach żelbetowych mogą sięgać kilkudziesięciu tysięcy złotych i wymagać czasowego podstemplowania konstrukcji dachu. Osłona słupa nośnego chroniąca go przed kolizjami jest inwestycją o wyjątkowo korzystnym stosunku kosztu do wartości chronionego elementu.

Typy osłon słupów nośnych stosowane w magazynach

Osłony słupów nośnych w magazynach stosowane są w kilku konfiguracjach zależnych od przekroju słupa, intensywności ruchu w strefie słupa i wymagań estetycznych hali. Osłony metalowe w kształcie walca lub prostopadłościanu obejmujące słup na wysokości do 1200–2000 mm od posadzki są rozwiązaniem najczęściej stosowanym przy słupach stalowych HEB i HEA, charakteryzujących się prostoliniową geometrią profilu ułatwiającą dopasowanie osłony.

Osłony słupów żelbetowych o kwadratowym lub prostokątnym przekroju produkowane są zazwyczaj jako osłony czterostronnie zamknięte o kształcie prostopadłościanu z otwarciem w górnej i dolnej części pozwalającym na nałożenie osłony na słup bez konieczności montażu od dołu. Mocowanie przez paski zaciskowe lub przez śruby dociskowe zapewnia stabilne utrzymanie osłony na słupie bez kotwienia do posadzki.

Osłony betonowe lub z prefabrykatów betonowych są stosowane w miejscach narażonych na bardzo energetyczne kolizje z ciężkimi pojazdami lub przy słupach nośnych w strefach załadunku zewnętrznego, gdzie pojazdy ciężarowe operujące przy rampach mogą zahaczać o słupy przy manewrowaniu. Masa i bezwładność prefabrykatów betonowych zapewnia im odporność na przesunięcie przy uderzeniu, której nie posiadają lekkie osłony stalowe lub polimerowe.

Oznakowanie poziome i pionowe jako uzupełnienie osłon

Linie wyznaczające alejki i strefy bezpieczne

Oznakowanie poziome posadzki jest komplementarnym elementem systemu ochrony infrastruktury, który działa przez prewencję – przez jednoznaczne wyznaczenie granic alejek i stref bezpiecznych, orientując operatorów pojazdów w przestrzeni hali i redukując ryzyko przypadkowego wjechania w strefę infrastruktury nośnej. Linie wyznaczające alejki malowane lub naklejane farbą epoksydową lub poliuretanową na posadzce, tablice informacyjne przy wjazdach do alejek z podaniem maksymalnych wymiarów i masy pojazdów, oznaczenia stref zakazanych dla pojazdów wokół słupów nośnych – wszystkie te elementy tworzą system komunikacji wizualnej wspierający prawidłowe zachowania operatorów.

Farby do oznakowania posadzek stosowane w magazynach muszą być odporne na ścieranie przez koła wózków, na oleje mineralne i na środki czyszczące, przy zachowaniu dobrej widoczności przez wiele lat eksploatacji. Farby epoksydowe dwuskładnikowe i farby poliuretanowe spełniają te wymagania przy prawidłowym przygotowaniu podłoża i aplikacji, zapewniając trwałość oznakowania przez 3–7 lat w intensywnie eksploatowanych alejkach. Oznakowanie naklejane z folii odblaskowych jest szybszą metodą aplikacji, ale o krótszej trwałości przy intensywnym ruchu pojazdów.

Szerokość linii oznaczających alejki powinna wynosić co najmniej 50–100 mm dla dobrej widoczności. Kolor żółty jest standardem dla linii alejek i stref ostrzegawczych, kolor biały dla stref pieszych i stref składowania, kolor czerwony dla stref zakazanych i stref zagrożenia. Konsekwentne stosowanie systemu kolorów we całym magazynie buduje intuicyjne rozumienie oznakowań przez wszystkich pracowników bez konieczności szczegółowego opisu każdego oznakowania.

Znaki pionowe i tablice ostrzegawcze

Znaki pionowe mocowane na słupach, na ściankach regałów i na niezależnych stojakach uzupełniają system oznakowania poziomego przez komunikację zagrożeń i ograniczeń na poziomie wzroku operatora siedzącego w wózku. Tablice z ograniczeniami prędkości w alejkach, znaki ostrzegające przed wąskim przejściem, tablice z wymiarami maksymalnymi pojazdów przy bramkach i wjazdach, znaki zakazu wjazdu w strefy piesze – to elementy systemu zarządzania ruchem wewnątrz magazynu.

Tabliczki znamionowe przy słupach nośnych wskazujące ich klasę nośności, znaki przy instalacjach tryskaczowych wskazujące minimalne odległości od składowanych towarów i tablice informacyjne przy strefach załadunku z ograniczeniami masy – to informacje, których brak może prowadzić do nieświadomego naruszenia ograniczeń eksploatacyjnych przez pracowników nieznających parametrów infrastruktury.

Planowanie systemu ochrony infrastruktury – podejście systemowe

Analiza ryzyka kolizji jako podstawa projektu

Prawidłowe zaprojektowanie systemu ochrony infrastruktury musi być poprzedzone analizą ryzyka kolizji identyfikującą miejsca o najwyższym prawdopodobieństwie kontaktu pojazdu z elementem infrastruktury. Analiza ta powinna obejmować mapowanie tras ruchu pojazdów i identyfikację elementów infrastruktury w strefach ruchu lub w ich bezpośrednim sąsiedztwie, ocenę intensywności ruchu w poszczególnych strefach i kategorii pojazdów operujących w każdej strefie, analizę historii kolizji i uszkodzeń w eksploatowanym magazynie lub analizę typowych wzorców kolizji w magazynach podobnego profilu oraz ocenę konsekwencji uszkodzenia każdego chronionego elementu dla operacji i dla bezpieczeństwa konstrukcji.

Wyniki analizy ryzyka przekładają się na macierz priorytetów ochrony, która łączy prawdopodobieństwo kolizji z konsekwencjami uszkodzenia. Elementy o wysokim prawdopodobieństwie kolizji i wysokich konsekwencjach uszkodzenia – słupy nośne przy głównych alejkach, słupki narożne regałów przy wjazdach – są priorytetem i wymagają najsilniejszych osłon. Elementy o niskim prawdopodobieństwie kolizji i niskich konsekwencjach uszkodzenia mogą być chronione przez samo oznakowanie bez fizycznych osłon.

Konserwacja i inspekcja systemu ochrony

System ochrony infrastruktury musi być regularnie inspekcjonowany i konserwowany, ponieważ jego skuteczność degraduje się po każdym uderzeniu. Osłona uszkodzona przez uderzenie, która nie została wymieniona, może nie zapewnić wystarczającej ochrony przy kolejnej kolizji, gdy jej zdolność do absorpcji energii jest ograniczona przez poprzednie odkształcenie lub pęknięcie.

Inspekcja osłon powinna być elementem regularnych przeglądów technicznych hali i instalacji regałowej, przeprowadzanych co najmniej co kwartał lub po każdym zidentyfikowanym zdarzeniu kolizyjnym. Protokół inspekcji musi dokumentować stan każdej osłony, zidentyfikowane uszkodzenia i decyzje o wymianie lub naprawie. Osłony wymagające wymiany muszą być zastąpione nowymi przed dopuszczeniem strefy do dalszej eksploatacji, nie po kolejnej kolizji.

Rejestr zdarzeń kolizyjnych jest cennym źródłem danych dla optymalizacji systemu ochrony. Miejsca, w których osłony są regularnie uszkadzane przez kolizje, są sygnałem wskazującym nie tylko na konieczność stosowania mocniejszych osłon, ale też na potrzebę analizy przyczyn częstych kolizji – zbyt wąskiej alejki, nieodpowiednich wózków do danej alejki, nieprawidłowej organizacji ruchu lub niewystarczającego oświetlenia miejsca kolizji.

Podsumowanie

Osłony słupów i konstrukcji w magazynie są elementem systemu bezpieczeństwa infrastruktury, którego wartość ujawnia się w momencie kolizji – przez ocalenie chronionego elementu przed uszkodzeniem lub przez ograniczenie rozmiaru uszkodzenia do naprawialnego. Prawidłowy dobór rodzaju osłony – stalowej, polimerowej, modułowej lub w postaci odbojnicy wolnostojącej – musi wynikać z analizy ryzyka kolizji uwzględniającej intensywność i charakter ruchu pojazdów, konsekwencje uszkodzenia chronionego elementu i wymagania mechaniczne w konkretnej lokalizacji. Regularna inspekcja i wymiana uszkodzonych osłon zamykają cykl odpowiedzialnego zarządzania ochroną infrastruktury, zapewniając że system ochrony jest skuteczny przez cały okres eksploatacji magazynu.
