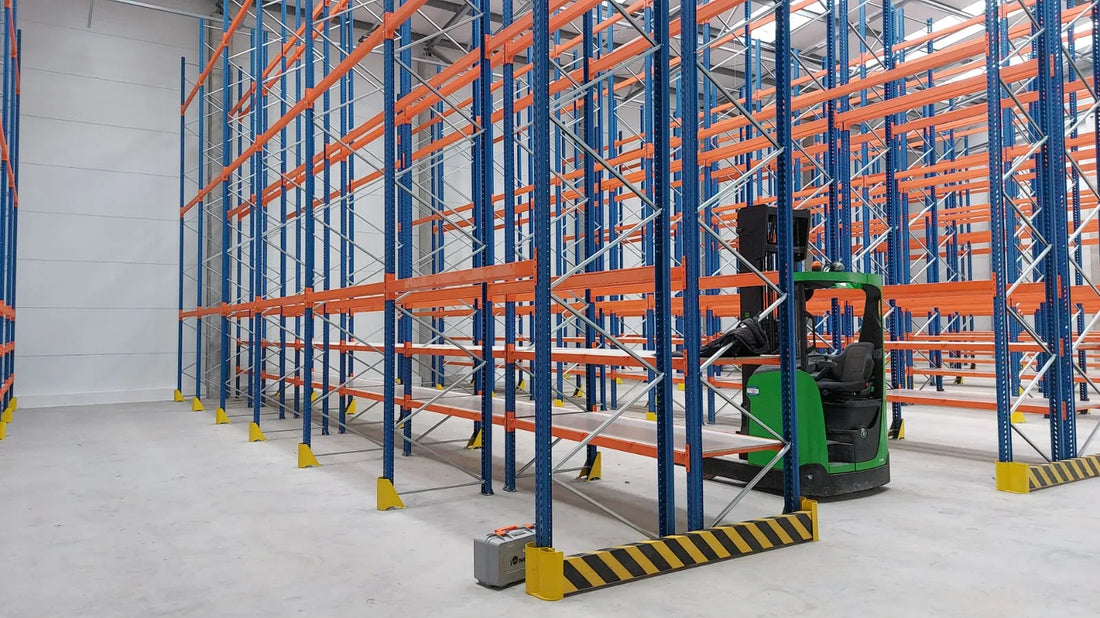

Planowanie układu regałów magazynowych – kluczowy etap przed montażem
Udostępnij
Dlaczego planowanie układu regałów jest ważniejsze niż sam wybór systemu
W branży magazynowej powszechna jest dyskusja o typach systemów regałowych – paletowych, półkowych, wspornikowych, przepływowych. Firmy porównują nośności, analizują konfiguracje, negocjują ceny. Tymczasem decyzja o układzie przestrzennym tych systemów w hali, choć technicznie mniej spektakularna, ma często większy wpływ na efektywność operacyjną magazynu niż sam wybór systemu.
Doskonały system regałowy, umieszczony w nieodpowiednim układzie przestrzennym, funkcjonuje źle. Regały paletowe ustawione w sposób wymuszający długie trasy kompletacji, alejki wytyczone bez uwzględnienia skrętności używanych wózków, strefa przyjęć zlokalizowana przy przeciwległej ścianie od strefy wysyłki, brak przestrzeni buforowej przy dokach – każdy z tych błędów planistycznych będzie kosztował operatora setki lub tysiące roboczogodzin rocznie, niezależnie od jakości zamontowanych regałów.
Planowanie układu regałów magazynowych to zadanie, które łączy inżynierię, logistykę i ergonomię w jednym procesie projektowym. Wymaga analizy danych operacyjnych, znajomości parametrów technicznych sprzętu zasilającego i systemów regałowych, umiejętności optymalizacji przestrzennej i przewidywania przyszłych potrzeb. Błędy popełnione na etapie planowania są nieporównywalnie trudniejsze i droższe do naprawy niż błędy popełnione przy montażu – bo wymagają demontażu i przeorganizowania całego systemu.
W tym artykule omawiamy kompleksowo proces planowania układu regałów – od analizy danych wejściowych przez optymalizację parametrów przestrzennych po weryfikację projektu przed rozpoczęciem montażu. To przewodnik zarówno dla menedżerów podejmujących decyzje, jak i dla specjalistów logistyki opracowujących projekty.
Dane wejściowe – co trzeba wiedzieć zanim zaczniesz projektować
Projekt układu regałów nie może zaczynać się od rysowania regałów na planie hali. Musi zaczynać się od zebrania i przeanalizowania danych, które będą determinować każdą decyzję projektową. Brak tych danych lub ich nieprecyzyjność prowadzi do projektu oderwane od rzeczywistości operacyjnej.
Charakterystyka asortymentu to pierwszy i fundamentalny zestaw danych. Ile aktywnych pozycji SKU jest obsługiwanych? Jakie są wymiary i masy jednostek składowania – palet, kartonów, pojemników? Jaki jest procentowy podział na duże i małe, ciężkie i lekkie? Jakie są wymagania specjalne – temperatura, wilgotność, separacja kategorii? Te dane determinują dobór systemu regałowego i konfigurację jego parametrów.
Dane o rotacji i przepływach towarowych to drugi kluczowy zestaw. Ile palet lub kartonów jest przyjmowane i wydawane dziennie? Jaka jest klasyfikacja ABC asortymentu – który 20 procent SKU odpowiada za 80 procent operacji? Jakie są szczyty operacyjne – dzienne, tygodniowe, sezonowe? Te dane determinują strefy kompletacji, szerokości alejek i pojemność stref buforowych.
Parametry sprzętu zasilającego to trzeci zestaw danych, który ma bezpośrednie przełożenie na wymiary alejek i na wysokość składowania. Jaki typ wózków widłowych jest lub będzie używany – czołowe, reach truck, VNA? Jaka jest minimalna szerokość alejki roboczej dla każdego z używanych wózków? Jaka jest maksymalna wysokość podnoszenia? Czy wózki są prowadzone czy prowadzące? Każdy z tych parametrów jest niezbędny do poprawnego wymiarowania systemu.
Charakterystyka hali to czwarty zestaw danych obejmujący wymiary netto hali, rozmieszczenie słupów budowlanych, lokalizację doków załadunkowych i rozładunkowych, drzwi i bram, instalacji elektrycznych, wentylacyjnych i tryskaczowych, oraz nośność posadzki i jej płaskość. Plan hali z zaznaczonymi stałymi elementami infrastruktury jest punktem wyjścia do każdego projektu układu.
Perspektywa rozwoju to piąty, często pomijany zestaw danych. Jaki wzrost wolumenu jest planowany w ciągu trzech do pięciu lat? Czy przewidywane są zmiany w asortymencie? Czy planowane jest wdrożenie automatyzacji? Projekt układu zaprojektowany wyłącznie pod aktualne potrzeby bez rezerwy na wzrost jest projektem, który będzie wymagał kosztownej reorganizacji po kilku latach.
Wymiarowanie alejek – parametr, który decyduje o wszystkim
Szerokość alejek roboczych jest parametrem, który w największym stopniu determinuje efektywność przestrzenną układu regałów i komfort operacyjny. Za wąskie alejki uniemożliwiają sprawną obsługę i stwarzają zagrożenia bezpieczeństwa. Za szerokie marnują przestrzeń, której koszt jest płacony co miesiąc w rachunku za najem.
Minimalną szerokość alejki roboczej wyznacza specyfikacja techniczna używanego wózka widłowego. Producenci wózków podają dwa kluczowe parametry: AST – Aisle Space Transverse – minimalną szerokość alejki przy transportowaniu palety prostopadle do kierunku jazdy, i ASL – Aisle Space Longitudinal – minimalną szerokość alejki przy palecie ustawionej zgodnie z kierunkiem jazdy. Dla typowego wózka czołowego obsługującego palety europejskie AST wynosi zazwyczaj od 3000 do 3500 milimetrów, dla wózka reach truck – od 2500 do 2900 milimetrów, a dla wózka VNA działającego w wąskich alejkach – od 1600 do 1800 milimetrów.
Norma EN 15620 reguluje tolerancje składowania i minimalne odległości między składowanymi ładunkami a elementami regałowymi, wymagając zachowania odpowiednich prześwitów. Te wymagania muszą być uwzględnione w projekcie, bo wpływają zarówno na szerokość alejek jak i na rozstaw belek.
Do minimalnej szerokości alejki wymaganej przez wózek należy dodać bufor bezpieczeństwa uwzględniający odchylenia od idealnej trasy jazdy, rozszerzenie wymagań przy skrętach i przecięciach alejek oraz wymogi dotyczące bezpiecznej odległości od elementów regałowych. W praktyce należy dodać co najmniej 200 do 400 milimetrów do wartości AST jako margines bezpieczeństwa.
Różnicowanie szerokości alejek między głównymi arteriami transportowymi a alejkami roboczymi jest efektywną strategią optymalizacji przestrzennej. Główna arteria transportowa, którą pokonuje się przy przewożeniu towaru między strefami, może być szersza – 3500 do 4000 milimetrów – dla bezpiecznego wyprzedzania i zawracania. Alejki robocze przy regałach mogą być węższe – minimalna szerokość dla używanego sprzętu – bo ruch odbywa się tu głównie w jednym kierunku przy konkretnej operacji.
Kierunek rzędów regałów względem doków – strategiczna decyzja przestrzenna
Orientacja rzędów regałów względem doków załadunkowych i rozładunkowych ma fundamentalne znaczenie dla efektywności przepływu towarów przez magazyn. To decyzja, która nie jest intuicyjna, ale jej konsekwencje są odczuwane w każdej operacji przez cały czas eksploatacji.
Rzędy regałów ustawione prostopadle do ściany z dokami – równolegle do kierunku ruchu towaru z doków do regałów – są rozwiązaniem, które skraca drogę wózka od doku do dowolnej lokalizacji regałowej. Wózek wyjeżdżający z doku jedzie wzdłuż rzędu, wjeżdża bezpośrednio do docelowej alejki i odkłada paletę. Ten układ jest optymalny dla magazynów o wysokiej rotacji, gdzie szybkość przepływu towaru jest kluczowym parametrem operacyjnym.
Rzędy ustawione równolegle do ściany z dokami – prostopadle do kierunku ruchu towaru – wymagają od wózka skrętu o 90 stopni przy przejściu z głównej arterii do alejki roboczej. To zwiększa czas obsługi i zużycie przestrzeni na skręty, ale może być uzasadnione konfigurację hali z dokami rozłożonymi na całej długości ściany.
W praktyce wiele magazynów stosuje układ kombinowany, gdzie część rzędów jest prostopadła a część równoległa do ściany z dokami, z główną arterią transportową biegnącą wzdłuż tejże ściany. Taki układ łączy efektywność dostępu do regałów z elastycznością organizacyjną i jest szczególnie efektywny w halach o nieregularnym kształcie lub z wieloma dokamy rozmieszczonymi na różnych ścianach.
Strefa przyjęć i wydań – prawidłowa lokalizacja i wymiarowanie
Strefa przyjęć i wydań to obszar magazynu, gdzie intensywność ruchu jest najwyższa i gdzie błędy projektowe mają największe konsekwencje operacyjne. Jej lokalizacja, rozmiar i organizacja muszą być przemyślane już na etapie planowania układu regałów.
Lokalizacja strefy przyjęć możliwie blisko doków załadunkowych i rozładunkowych jest wymogiem logistycznym, który skraca drogę towaru od pojazdu do miejsca składowania i redukuje ryzyko pomyłek przy identyfikacji przesyłek. W halach z wieloma dokami oddzielne strefy przyjęć i wydań, zlokalizowane przy dedykowanych dokach, eliminują konflikty ruchowe między przychodzącymi a wychodzącymi towarami.
Wymiarowanie strefy przyjęć musi uwzględniać szczytowe wolumeny dostaw, a nie przeciętne. Jeśli w szczycie magazyn przyjmuje trzydzieści palet w ciągu dwóch godzin i jednocześnie kompletuje i wysyła zamówienia, strefa buforowa przy dokach musi pomieścić co najmniej piętnaście do dwudziestu palet w ruchu, plus miejsca do kontroli przyjęcia i etykietowania.
Przepływ towaru przez strefę przyjęć musi być zaprojektowany zgodnie z zasadą jednego kierunku. Towar wchodzi z doku, trafia na strefę kontroli jakości, następnie do strefy oczekiwania na odłożenie, a stamtąd do właściwej lokalizacji regałowej. Brak wyraźnego podziału na te etapy i jednego kierunku przepływu prowadzi do chaosu, który szczególnie boleśnie ujawnia się w szczytach.
Strefy ABC i logika rozmieszczenia asortymentu
Zasada ABC rozmieszczenia asortymentu jest jednym z najważniejszych narzędzi planowania układu regałów. Jej właściwe zastosowanie może skrócić średnią trasę kompletacji o 20 do 40 procent bez żadnych zmian w systemie regałowym.
Strefa A powinna obejmować lokalizacje najbliżej strefy pakowania i wysyłki, na ergonomicznie optymalnej wysokości – między kolanem a barkiem operatora kompletacji, zazwyczaj od 60 do 150 centymetrów od posadzki. Asortyment kategorii A – te 10 do 20 procent SKU odpowiadające za 70 do 80 procent wszystkich pobrań – powinien zajmować tę strefę. Operator kompletujący zamówienia spędzi największą część czasu przy tej strefie i każda minuta zaoszczędzona na drodze lub na sięganiu w trudne miejsce ma wielokrotny efekt.
Strefa B obejmuje lokalizacje dalsze od strefy pakowania lub na mniej optymalnych wysokościach – wyżej lub niżej niż strefa A. Asortyment o średniej rotacji zajmuje tę strefę.
Strefa C obejmuje lokalizacje najdalsze, przy ścianach tylnych, na najwyższych i najniższych poziomach regałów. Tu trafia asortyment rzadko pobierany, archiwum zapasów i towar o najniższej rotacji.
Dynamiczna reklasyfikacja ABC – regularne aktualizowanie przypisania lokalizacji na podstawie aktualnych danych o rotacji, zazwyczaj kwartalnie lub półrocznie – jest ważnym elementem utrzymania efektywności układu w zmieniających się warunkach rynkowych.
Szerokości alejek przy regałach różnych typów – parametry projektowe
Różne typy systemów regałowych wymagają różnych szerokości alejek, a te różnice mają fundamentalne znaczenie dla efektywności przestrzennej całego układu.
Regały paletowe obsługiwane wózkami czołowymi wymagają alejek o szerokości zazwyczaj od 3000 do 3800 milimetrów. To relatywnie dużo – dla hali o szerokości 24 metrów oznacza to zaledwie cztery do sześciu rzędów regałów z alejkami, co przekłada się na niską gęstość składowania. Układ ten jest jednak odpowiedni dla magazynów z intensywnym ruchem i koniecznością szybkiej obsługi.
Regały paletowe obsługiwane wózkami reach truck wymagają alejek od 2500 do 2900 milimetrów, co przy tej samej szerokości hali pozwala na sześć do ośmiu rzędów. Wyższe dopuszczalne obciążenie przy obsłudze wyższych regałów jest dodatkową zaletą reach trucków przy niewielkim wzroście wymaganej szerokości alejki.
Regały VNA – Very Narrow Aisle – obsługiwane wózkami prowadzonymi wymagają alejek od 1600 do 1800 milimetrów, co przy tej samej hali pozwala na dziesięć do piętnastu rzędów. Dramatyczny wzrost gęstości składowania jest główną zaletą układów VNA, kosztem wyższego kosztu sprzętu i konieczności precyzyjnego wykonania posadzki.
Regały półkowe obsługiwane pieszo przez kompletatorów wymagają alejek o szerokości od 800 do 1200 milimetrów dla pieszych, co pozwala na bardzo gęste upakowanie rzędów. W układach kompletacyjnych z robotami AMR minimalna szerokość alejki roboczej może wynosić nawet 600 milimetrów, co pozwala na maksymalne zagęszczenie stref kompletacyjnych.
Kolumny budowlane i instalacje – ograniczenia do respektowania
Kolumny budowlane hali i instalacje techniczne to ograniczenia projektowe, które muszą być respektowane przy planowaniu układu regałów. Ignorowanie ich na etapie projektu prowadzi do konfliktów odkrywanych podczas montażu.
Kolumny budowlane muszą być zaznaczone na planie hali z dokładnymi wymiarami i lokalizacją. Rzędy regałów muszą być rozmieszczone tak, aby kolumny nie znajdowały się wewnątrz sekcji regałowej – zazwyczaj kolumna przypada na styk dwóch sekcji lub trafia w alejkę między rzędami. Dostosowanie siatki regałów do siatki kolumn budowlanych jest standardowym wyzwaniem projektowym wymagającym iteracyjnego dostosowania wymiarów sekcji.
Instalacja tryskaczowa ma szczególne znaczenie dla planowania układu, ponieważ przepisy ppoż. regulują minimalny prześwit między głowicami tryskaczowymi a składowanym towarem. Głowice tryskaczowe umieszczone nad regałami muszą mieć wolną strefę od składowanego towaru wymaganą przepisami – zazwyczaj od 450 do 900 milimetrów w zależności od kategorii pożarowej. Maksymalna wysokość regałów jest zatem ograniczona przez wysokość zawieszenia głowic tryskaczowych minus wymagany prześwit.
Instalacja elektryczna i oświetleniowa musi być dostosowana do planowanego układu regałów, a nie odwrotnie. Oprawy oświetleniowe zawieszone nad alejkami – a nie nad regałami – zapewniają optymalne doświetlenie przestrzeni roboczej. Plan oświetlenia musi być opracowany równolegle z planem układu regałów.
Weryfikacja projektu przed montażem – narzędzia i procedury
Projekt układu regałów, opracowany na podstawie zebranych danych i zgodny z wymaganiami technicznymi, powinien być przed montażem poddany weryfikacji, która potwierdzi jego prawidłowość i pozwoli na wychwycenie błędów na etapie, gdy ich korekta jest najtańsza.
Symulacja komputerowa układu i przepływów jest coraz szerzej dostępnym narzędziem weryfikacji. Oprogramowanie do symulacji magazynowej pozwala na modelowanie ruchu wózków, kompletacji zamówień i przepływów towarowych w projektowanym układzie, identyfikując wąskie gardła, kolizje przestrzenne i nieoptymalności zanim układ zostanie zamontowany. Dla dużych i złożonych projektów inwestycja w symulację może wielokrotnie zwrócić się przez uniknięcie kosztownych błędów.
Weryfikacja z użyciem taśm malarskich lub tymczasowych oznaczeń na posadzce jest prostą, ale skuteczną metodą sprawdzenia fizycznej poprawności projektu. Wyznaczenie na posadzce rzeczywistych wymiarów alejek, lokalizacji regałów i stref funkcjonalnych pozwala na fizyczne przetestowanie manewrów wózkami i weryfikację ergonomii tras kompletacji, zanim zostanie zamontowany choćby jeden element systemu regałowego.
Przegląd projektu z doświadczonym operatorem wózka widłowego jest metodą weryfikacyjną, której wartość jest często niedoceniana. Operator z wieloletnim doświadczeniem w danym magazynie lub w podobnym obiekcie może wskazać na nieintuicyjne problemy operacyjne, które nie są oczywiste dla projektanta niemającego codziennego doświadczenia z obsługą wózka.
Weryfikacja zgodności z normami i przepisami przez uprawnionego inżyniera lub rzeczoznawcę ppoż. jest wymaganiem formalnym i bezpieczeństwa. Projekt musi spełniać wymagania norm EN 15512 i EN 15620 dotyczących systemów regałowych, wymagania BHP dotyczące szerokości alejek i stref pieszych, wymagania ppoż. dotyczące dróg ewakuacyjnych i systemów tryskaczowych oraz lokalne przepisy budowlane, jeśli zakres projektu wchodzi w ich zakres.
Dokumentacja projektu układu – co musi zawierać kompletny projekt
Kompletny projekt układu regałów magazynowych jest dokumentem wielowarstwowym, którego poszczególne elementy służą różnym celom i różnym odbiorcom.
Plan rozmieszczenia regałów to podstawowy rysunek techniczny zawierający rzut hali z zaznaczonymi rzędami regałów, alejkami, strefami funkcjonalnymi i infrastrukturą budowlaną. Plan musi zawierać wymiary wszystkich alejek, odległości od ścian i słupów, rozmieszczenie doków i wejść. To dokument, na podstawie którego ekipa montażowa realizuje fizyczne wyznaczenie osi i kotwień.
Specyfikacja systemu regałowego zawiera szczegółowy opis parametrów technicznych – wysokości ram, rozstawu belek, nośności poziomów, typów elementów – dla każdej strefy i każdego rzędu. Specyfikacja musi być spójna z projektem statycznym opracowanym przez uprawnionego inżyniera.
Karty obciążeń dla każdego rzędu i każdego poziomu, opracowane na podstawie specyfikacji systemu, informują o dopuszczalnych obciążeniach w eksploatacji. Karty muszą być dostarczone wraz z systemem i zamontowane przy regałach przed uruchomieniem.
Schemat adresowania lokalizacji, definiujący system oznaczeń regałów dla systemu WMS i dla fizycznych etykiet lokalizacyjnych, musi być opracowany równolegle z projektem układu i musi być spójny z możliwościami używanego systemu informatycznego.
Najczęstsze błędy planowania układu regałów
Wiedza o typowych błędach planowania pozwala na ich uniknięcie i na krytyczną weryfikację projektów przygotowywanych przez projektantów zewnętrznych.
Alejki zwymiarowane bez uwzględnienia pełnej specyfikacji technicznej wózków to błąd prowadzący do trudności operacyjnych lub do konieczności korekty układu po montażu. Projekt musi bazować na aktualnej specyfikacji technicznej wszystkich używanych pojazdów, a nie na przybliżonych wartościach typowych.
Pominięcie kolumn budowlanych i instalacji w projekcie to błąd odkrywany dopiero podczas montażu, kiedy okazuje się, że kolumna wchodzi w sekcję regałową lub że głowica tryskaczowa jest niżej niż zakładano. Dokładna inwentaryzacja hali przed projektem jest niezbędna.
Zaprojektowanie układu bez analizy danych rotacyjnych i bez zasady ABC to błąd, który prowadzi do długich tras kompletacji i niskiej efektywności. Układ bez hierarchizacji stref według rotacji jest równoważnym traktowaniem wszystkich lokalizacji, co jest logistycznie nieefektywne.
Brak rezerwy na wzrost to błąd strategiczny. Projekt optymalny dla aktualnych potrzeb, ale bez rezerwy przestrzeni na ekspansję, wymagał będzie kosztownej reorganizacji po kilku latach wzrostu wolumenu.
Niedoszacowanie stref buforowych i przestrzeni roboczej przy dokach to błąd, który ujawnia się boleśnie przy szczytach operacyjnych, gdy nie ma miejsca na czasowe składowanie palet w ruchu.
Podsumowanie
Planowanie układu regałów magazynowych jest etapem inwestycji, który determinuje efektywność operacyjną magazynu przez cały czas jego eksploatacji. Zebranie kompletnych danych wejściowych, właściwe wymiarowanie alejek dopasowane do sprzętu zasilającego, logiczna organizacja stref funkcjonalnych zgodna z zasadą ABC, uwzględnienie ograniczeń budowlanych i instalacyjnych, rezerwa na wzrost i staranno weryfikacja projektu przed montażem – to elementy procesu planowania, które razem tworzą projekt zdolny dostarczyć magazyn funkcjonujący efektywnie, bezpiecznie i zgodnie z wymaganiami przez lata. Czas i środki zainwestowane w staranne planowanie są wielokrotnie mniejsze niż koszty reorganizacji źle zaplanowanego magazynu po uruchomieniu.
