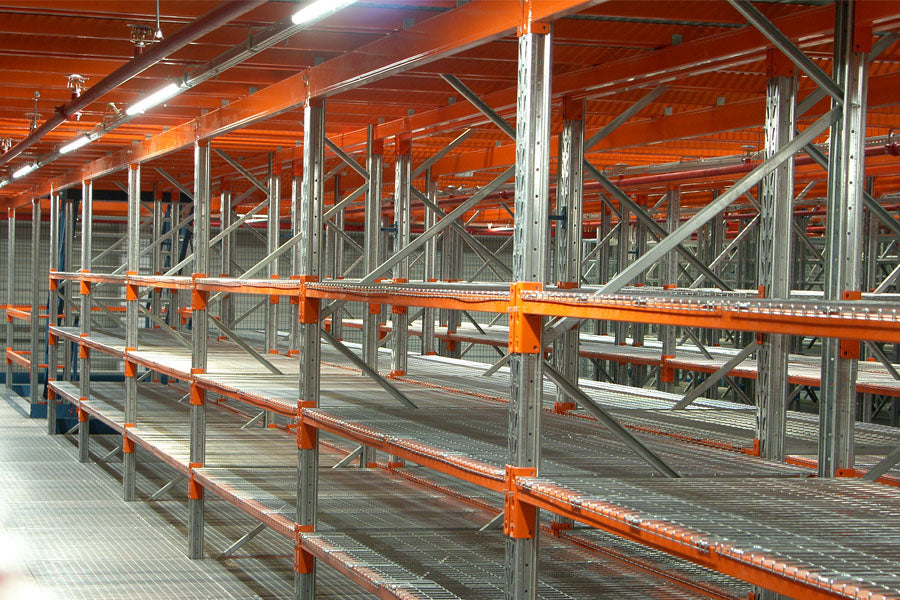

Półki siatkowe do regałów magazynowych – kiedy warto je stosować

Wprowadzenie – półka siatkowa jako alternatywa dla półki pełnej

Projektując lub rozbudowując instalację regałową, zarządzający magazynem staje przed wieloma decyzjami dotyczącymi konfiguracji systemu. Jedną z nich, często traktowaną jako drugorzędna, jest wybór między półką pełną a półką siatkową. Tymczasem decyzja ta ma istotne konsekwencje operacyjne, ekonomiczne i bezpieczeństwa, które ujawniają się w codziennej eksploatacji magazynu przez wiele lat. Półka siatkowa nie jest gorszą wersją półki pełnej – jest rozwiązaniem o odmiennych właściwościach, optymalnym w określonych zastosowaniach i nieodpowiednim w innych.

Półki siatkowe, wykonane z metalowej siatki spawanej lub plecionej zamiast pełnej blachy stalowej lub płyty drewnianej, są stosowane w magazynach od dziesięcioleci i sprawdziły się w wielu wymagających zastosowaniach. Ich popularność wynika z realnych zalet – niższej masy własnej ułatwiającej montaż, lepszej widoczności składowanego towaru, naturalnej wentylacji zapewnianej przez oczka siatki, niższego kosztu zakupu w wielu konfiguracjach i szybszego działania instalacji tryskaczowych w przypadku pożaru. Jednocześnie mają ograniczenia wykluczające je z zastosowań wymagających pełnej powierzchni nośnej, odporności na przenikanie płynów czy składowania drobnych elementów bez dodatkowych pojemników.

Zrozumienie tych zalet i ograniczeń oraz umiejętność ich odniesienia do konkretnych warunków eksploatacyjnych jest kluczem do podjęcia optymalnej decyzji przy konfiguracji instalacji regałowej.

Budowa i rodzaje półek siatkowych

Konstrukcja półki siatkowej – materiały i geometria oczek

Półki siatkowe do regałów magazynowych produkowane są zazwyczaj z drutu stalowego ocynkowanego ogniowo lub elektrolytycznie, spawanego w regularną siatkę o wymiarach oczek 50×50 mm, 50×100 mm lub 100×100 mm. Drut stosowany do produkcji półek siatkowych ma średnicę 4–6 mm w zależności od wymaganej nośności i rozpiętości półki. Spoiny zgrzewane oporowo zapewniają trwałe połączenie drutów w węzłach siatki, a zewnętrzna rama z profilu stalowego lub pręta o większej średnicy usztywnia całą powierzchnię i zapewnia możliwość zawieszenia lub ułożenia półki na belkach regałowych.

Wymiary oczek siatki mają bezpośrednie znaczenie dla zakresu zastosowań półki. Siatka o małych oczkach 50×50 mm umożliwia składowanie drobniejszych towarów bez ryzyka przesunięcia się elementów przez siatkę i jest bliższa funkcjonalnie półce pełnej przy zachowaniu podstawowych zalet półki siatkowej. Siatka o oczkach 100×100 mm zapewnia lepszą wentylację i widoczność z dołu, ale wymaga ostrożniejszego doboru składowanego towaru – elementy o wymiarach zbliżonych do wymiaru oczka mogą się klinować lub przepadać przez siatkę.

Powłoka cynkowa wykonana metodą ogniową jest standardem zapewniającym wieloletnią odporność na korozję w typowych środowiskach magazynowych. Grubość powłoki cynkowej w metodzie ogniowej wynosi zazwyczaj 45–85 μm, zapewniając ochronę przez 15–25 lat w warunkach wewnętrznych. W środowiskach o podwyższonej wilgotności lub w magazynach chłodniczych powłoka cynkowa ogniowa jest szczególnie wartościowa, bo zapobiega korozji przy kondensacji pary wodnej na zimnych powierzchniach półek.

Typy montażu – półki leżące i zawieszane

Półki siatkowe stosowane w regałach magazynowych montowane są zazwyczaj w jeden z dwóch sposobów. Półki leżące układane są bezpośrednio na belkach regałowych i opierają się o nie siłą własnego ciężaru i ciężaru ładunku, bez żadnych dodatkowych elementów mocujących. Prosty montaż i demontaż bez narzędzi jest zaletą tego rozwiązania, ale półka może przesunąć się przy bocznym uderzeniu lub przy nierównym obciążeniu.

Półki zawieszane mocowane są do belek regałowych przez specjalne haki lub zaciski uniemożliwiające ich przypadkowe przemieszczenie. Dodatkowe mocowanie jest szczególnie ważne w instalacjach o intensywnym ruchu wózków lub w magazynach narażonych na drgania. Przy wyborze sposobu montażu należy uwzględnić sposób montażu przewidywany przez producenta systemu regałowego, ponieważ niekiedy tylko określony sposób mocowania jest dopuszczony przez dokumentację techniczną instalacji.

Półki siatkowe dedykowane do konkretnych systemów regałowych

Producenci systemów regałowych oferują półki siatkowe zaprojektowane i certyfikowane dla konkretnych systemów, z zaczepami lub zawieszeniami dopasowanymi do profili belek i słupków swojego systemu. Stosowanie półek dedykowanych zapewnia zgodność z dokumentacją techniczną instalacji i zachowanie deklarowanej przez producenta nośności, która jest obliczona dla konkretnej kombinacji belki i półki.

Półki siatkowe produkowane jako akcesoria kompatybilne przez firmy trzecie mogą być tańsze od dedykowanych, ale ich stosowanie powinno być poprzedzone weryfikacją, czy producent systemu regałowego dopuszcza ich użycie w swojej instalacji. Stosowanie niedopuszczonych akcesoriów może prowadzić do utraty gwarancji na system regałowy i do niezgodności z dokumentacją techniczną instalacji, co ma konsekwencje podczas inspekcji.

Kluczowe zalety półek siatkowych

Ochrona przeciwpożarowa – szybsze działanie tryskaczy

Jedną z najistotniejszych i najczęściej niedocenianych zalet półek siatkowych jest ich pozytywny wpływ na skuteczność ochrony tryskaczowej w przypadku pożaru. Instalacje tryskaczowe w magazynach projektowane są przy założeniu określonego czasu dotarcia wody do strefy pożaru i określonego pokrycia powierzchni zraszaniem. Pełne półki stalowe tworzą bariery spowalniające pionowe rozprzestrzenianie się wody z tryskaczy na niższe poziomy składowania, co może prowadzić do opóźnienia ugaszenia pożaru zapoczątkowanego na niższych poziomach.

Półki siatkowe, przez które woda swobodnie przepływa, praktycznie eliminują ten problem. Woda z tryskaczy górnych przechodzi przez wszystkie poziomy siatkowe i dociera do każdej kondygnacji składowania bez opóźnienia. W praktyce oznacza to że instalacja tryskaczowa zaprojektowana dla systemu z półkami siatkowymi może być prostsza i tańsza niż dla systemu z półkami pełnymi, bez konieczności instalacji tryskaczy śródregalnych na każdym poziomie. Oszczędności na instalacji tryskaczowej mogą być znaczące i warto je uwzględnić przy porównaniu kosztów całkowitych różnych rozwiązań półkowych.

Rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych i ubezpieczyciele magazynów są zazwyczaj przychylnie nastawieni do stosowania półek siatkowych w magazynach z instalacją tryskaczową, ponieważ rozwiązanie to zmniejsza ryzyko nieskuteczności systemu gaśniczego przy pożarze.

Wentylacja i regulacja temperatury

Półki siatkowe zapewniają swobodny przepływ powietrza przez wszystkie poziomy składowania, co ma kluczowe znaczenie w kilku ważnych zastosowaniach. W magazynach chłodniczych i mroźniach swobodna cyrkulacja zimnego powietrza przez wszystkie poziomy regałów jest warunkiem utrzymania jednolitej temperatury w całej objętości składowanego towaru. Pełne półki metalowe lub drewniane tworzą bariery dla cyrkulacji powietrza i prowadzą do powstawania stref o wyższej temperaturze w dolnych partiach regałów, gdzie przepływ zimnego powietrza jest ograniczony.

Magazyny owoców i warzyw wymagają intensywnej cyrkulacji powietrza dla odprowadzania ciepła metabolicznego wydzielanego przez przechowywane płody rolne. Pełne półki znacząco ograniczają tę cyrkulację, skracając efektywny czas przechowywania i zwiększając straty. Półki siatkowe umożliwiają swobodny przepływ powietrza w pionie i poziomie, utrzymując jednorodne warunki temperaturowe i wilgotnościowe na wszystkich poziomach regałów.

Składowanie towarów wymagających oddychania – produktów ze skóry naturalnej, niektórych tkanin, materiałów wrażliwych na wilgoć kondensacyjną – jest znacznie bezpieczniejsze na półkach siatkowych niż na pełnych, gdzie powietrze nie cyrkuluje i może dochodzić do lokalnych spiętrzeń wilgoci prowadzących do pleśnienia lub degradacji towaru.

Widoczność składowanego towaru

Siatkowa konstrukcja półki umożliwia obserwację składowanego towaru z dołu i z boku, co ma praktyczne znaczenie operacyjne w kilku sytuacjach. Inwentaryzacja wizualna bez konieczności wyjmowania towaru z regału jest znacznie szybsza gdy zawartość każdego poziomu jest widoczna z alejki. Pracownik kompletujący zamówienie lub przeprowadzający inspekcję może ocenić zawartość poziomu z dołu bez korzystania z drabiny lub podnośnika.

Zarządzanie rotacją FIFO w magazynach bez systemu WMS jest łatwiejsze gdy pracownik może zobaczyć datę przydatności lub numer partii na opakowaniu widocznym przez siatkę z dołu lub z boku, bez konieczności wyciągania palet. Widoczność ta ma szczególne znaczenie w magazynach produktów spożywczych, farmaceutycznych i kosmetycznych, gdzie ścisłe przestrzeganie FIFO jest wymogiem jakościowym i regulacyjnym.

Inspekcja stanu technicznego samych regałów jest łatwiejsza przy półkach siatkowych – inspektor może ocenić stan belek i słupków na wyższych poziomach obserwując przez siatkę z niższych poziomów, bez konieczności wchodzenia na każdy poziom osobno.

Niższa masa własna i łatwość montażu

Półki siatkowe mają znacznie niższą masę własną niż porównywalne powierzchniowo półki pełne stalowe lub z płyty drewnianej. Półka siatkowa 1000×800 mm waży zazwyczaj 4–8 kg, podczas gdy porównywalna półka z blachy stalowej 1,5 mm waży 10–14 kg, a półka z płyty wiórowej laminowanej 18 mm ważyłaby 12–16 kg. Ta różnica masy, przemnożona przez kilkaset lub kilka tysięcy półek w dużej instalacji, przekłada się na znaczne zmniejszenie sumarycznych obciążeń przenoszonych przez beamy i słupki regałowe, co może umożliwić wyższe obciążenia towarów przy zachowaniu nośności systemu w granicach dopuszczalnych przez producenta.

Niższa masa własna półek ułatwia też montaż i rekonfigurację instalacji – jeden pracownik może montować półki siatkowe bez asysty, podczas gdy cięższe półki pełne wymagają dwuosobowej obsługi.

Ograniczenia półek siatkowych – kiedy nie są właściwym wyborem

Towary o małych gabarytach i drobne elementy

Półki siatkowe nie nadają się do składowania drobnych elementów, których wymiary są mniejsze lub zbliżone do wymiaru oczek siatki. Śruby, nakrętki, małe podzespoły elektroniczne, kapsułki, ampułki i inne małe elementy mogą przepadać przez oczka siatki lub klinować się w sieci drutów, co powoduje straty towaru i problemy z utrzymaniem porządku. W takich przypadkach konieczne jest albo zastosowanie półki pełnej, albo użycie pojemników lub tac umieszczanych na siatce, co redukuje część jej zalet.

Towary w opakowaniach o elastycznym lub miękkim dnie – worki, torby, luźno zapakowane produkty sypkie – mogą odkształcać się pod wpływem siatki i deformować, szczególnie przy dłuższym przechowywaniu. Odkształcenie opakowania przez siatkę może prowadzić do uszkodzenia towaru i do utrudnień przy automatycznym skanowaniu kodów kreskowych lub przy robotyzowanej kompletacji.

Środowiska z ryzykiem wycieku płynów

W magazynach przechowujących towary w opakowaniach zawierających płyny – butelkach szklanych i plastikowych, puszkach, workach z płynami technicznymi – istnieje ryzyko wycieku uszkodzonego opakowania. Na półce pełnej wyciek jest zatrzymywany na poziomie, gdzie nastąpił, ograniczając zasięg skażenia do jednego miejsca łatwego do zlokalizowania i uprzątnięcia. Na półce siatkowej płyn swobodnie spływa przez oczka na niższe poziomy i na posadzkę, potencjalnie zalewając towary na kilku kondygnacjach i dramatycznie zwiększając rozmiary szkody.

W magazynach produktów spożywczych w płynnych opakowaniach, w składach chemikaliów, smarów i farb oraz w każdej instalacji, gdzie ryzyko wycieku płynów jest niezerowe, półki pełne z obrzeżem retencyjnym są zdecydowanie bezpieczniejszym wyborem. Obrzeże retencyjne – podwyższona krawędź wokół półki – zatrzymuje wyciekającą substancję na poziomie, gdzie nastąpiło uszkodzenie.

Towary wymagające pełnej powierzchni nośnej

Towary o nieregularnym lub miękkim dnie, wymagające równomiernego podparcia na całej powierzchni podstawy, nie są odpowiednie do składowania na siatkach. Opakowania kartonowe o wilgotnym lub osłabionym dnie mogą przebijać się przez oczka siatki pod ciężarem zawartości. Towary na paletach w złym stanie technicznym, z brakującymi deskami podłogi palety, mogą osiadać w oczkach siatki i utrudniać wyjęcie palety z regału.

Dla takich towarów konieczne jest albo zastosowanie półki pełnej, albo użycie matty gumowej lub tekturowej przekładki wyrównującej powierzchnię siatki i zapewniającej pełne podparcie dla wrażliwych opakowań. Przekładka redukuje jednak zalety wentylacyjne i wizualne półki siatkowej i w praktyce czyni z niej droższy substytut półki pełnej.

Zastosowania, w których półki siatkowe sprawdzają się najlepiej

Chłodnie i mroźnie przemysłowe

Chłodnie i mroźnie to środowisko, w którym zalety półek siatkowych uwidaczniają się najpełniej i gdzie stanowią one praktycznie jedyną racjonalną alternatywę. Swobodna cyrkulacja zimnego powietrza przez oczka siatki jest warunkiem efektywnego chłodzenia składowanego towaru i utrzymania jednolitej temperatury na wszystkich poziomach regałów. Instalacje regałowe w chłodniach i mroźniach są standardowo wyposażane w półki siatkowe, a ewentualne zastosowanie półek pełnych wymaga specjalnego uzasadnienia technicznego.

Cynkowanie ogniowe półek siatkowych jest szczególnie wartościowe w warunkach chłodniczych, gdzie kondensacja pary wodnej na zimnych powierzchniach i częste mycie wysokociśnieniowe tworzą agresywne środowisko korozyjne. Gruba powłoka cynkowa ogniowa odporna na wodę i środki dezynfekujące zapewnia wieloletnią ochronę bez konieczności konserwacji.

Magazyny z instalacją tryskaczową przy wysokim składowaniu

W każdym magazynie wysokiego składowania z instalacją tryskaczową stosowanie półek siatkowych jest rozwiązaniem preferowanym z punktu widzenia ochrony przeciwpożarowej i może przekładać się na wymierne oszczędności na instalacji tryskaczowej przez umożliwienie rezygnacji z tryskaczy śródregalnych lub redukcji ich liczby. Projekt ochrony tryskaczowej powinien uwzględniać typ stosowanych półek, a decyzja o wyborze półek siatkowych lub pełnych powinna być konsultowana z rzeczoznawcą ppoż. już na etapie projektowania instalacji.

Magazyny produktów wymagających wentylacji

Wszystkie towary wymagające dostępu powietrza do prawidłowego przechowywania są naturalnie predestynowane do składowania na półkach siatkowych. Owoce i warzywa świeże, produkty piekarnicze wymagające odparowania wilgoci, materiały skórzane i tekstylne, produkty chemiczne wrażliwe na wilgoć kondensacyjną – to kategorie towarów, dla których półka siatkowa nie jest opcją ale optymalnym rozwiązaniem technicznym wynikającym z wymagań dotyczących warunków przechowywania.

Łączenie półek siatkowych i pełnych w jednej instalacji

Zróżnicowana konfiguracja jako optymalne rozwiązanie

W wielu magazynach optymalna konfiguracja instalacji regałowej nie polega na wyborze wyłącznie półek siatkowych lub wyłącznie półek pełnych, ale na ich świadomym kombinowaniu w zależności od rodzaju towaru składowanego na poszczególnych poziomach i w poszczególnych strefach magazynu. Dolne poziomy składowania, gdzie składowane są cięższe towary w dużych opakowaniach i gdzie ryzyko wycieku jest niskie, mogą być wyposażone w półki siatkowe. Poziomy przeznaczone do drobnego asortymentu lub towarów w płynnych opakowaniach mogą mieć półki pełne.

Strefy chłodnicze i strefy z instalacją tryskaczową mogą być wyposażone w półki siatkowe, natomiast strefy składowania chemikaliów lub towarów wrażliwych na wilgoć – w półki pełne. Ta elastyczność konfiguracji jest możliwa w modułowych systemach regałowych, gdzie zmiana typu półki na danym poziomie nie wymaga wymiany belek ani słupków.

Podsumowanie

Półki siatkowe do regałów magazynowych są rozwiązaniem o wyraźnie zdefiniowanych zaletach i ograniczeniach, które determinują zakres ich optymalnych zastosowań. Swobodna wentylacja, przyspieszenie działania tryskaczy, widoczność składowanego towaru, niższa masa własna i niższy koszt to zalety, które czynią półki siatkowe optymalnym wyborem w chłodniach, mroźniach, magazynach produktów wymagających wentylacji i instalacjach z rozbudowaną ochroną tryskaczową. Ograniczenia związane z koniecznością pełnego podparcia towaru, ryzykiem przeciekania płynów i brakiem możliwości składowania drobnych elementów bez pojemników wykluczają półki siatkowe z części zastosowań, gdzie półka pełna pozostaje jedynym właściwym wyborem. Świadoma decyzja oparta na analizie charakteru składowanego towaru i warunków eksploatacyjnych konkretnego magazynu jest gwarancją wyboru rozwiązania optymalnego zarówno technicznie jak i ekonomicznie.
