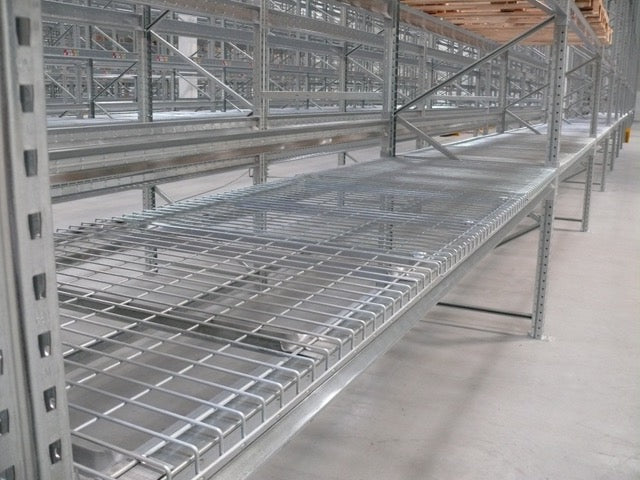

Półki siatkowe w regałach magazynowych – jak zwiększają bezpieczeństwo składowania
Udostępnij
Bezpieczeństwo składowania – dlaczego dobór półki ma krytyczne znaczenie
W dyskusjach o bezpieczeństwie magazynowym uwaga koncentruje się zazwyczaj na systemach regałowych – ich nośności, stanie technicznym, prawidłowości montażu i regularności przeglądów. To słuszne priorytety, jednak bezpieczeństwo składowania zależy też od elementu, który bywa traktowany jako detal – rodzaju półki, na której towar spoczywa.
Półka to powierzchnia bezpośredniego kontaktu między towarem a konstrukcją regałową. To na niej spoczywają kartony, pojemniki, palety i tysiące innych jednostek ładunkowych. To przez nią przenoszone są obciążenia na belki nośne i słupy. To ona decyduje o stabilności ułożonego towaru, o dostępności do niego w procesie kompletacji, o cyrkulacji powietrza i działaniu systemów pożarowych oraz o łatwości utrzymania higieny w całym systemie.
Wybór między półką pełną a siatkową to nie jest decyzja wyłącznie ekonomiczna ani estetyczna. To decyzja bezpośrednio wpływająca na kilka wymiarów bezpieczeństwa – bezpieczeństwa pożarowego, bezpieczeństwa składowanego towaru, bezpieczeństwa pracowników i zgodności z normami regulacyjnymi. Półka siatkowa, której ażurowa struktura może wydawać się mniej solidna od pełnej półki stalowej, w wielu zastosowaniach przewyższa tę ostatnią pod względem kompleksowego bezpieczeństwa składowania.
W poprzednim artykule omówiliśmy szczegółowo zastosowania regałów z półkami siatkowymi w różnych branżach. W tym artykule skupiamy się wyłącznie na aspekcie bezpieczeństwa – analizując mechanizmy, przez które półki siatkowe podnoszą poziom bezpieczeństwa składowania w porównaniu z alternatywami.
Bezpieczeństwo pożarowe – jak siatka ratuje życie i mienie
Aspekt bezpieczeństwa pożarowego jest najpewniej najważniejszą przewagą półek siatkowych nad pełnymi, z perspektywy systemów ochrony magazynów. Zrozumienie tej przewagi wymaga krótkiego wyjaśnienia mechanizmu działania systemów tryskaczowych.
System tryskaczowy zainstalowany przy suficie hali magazynowej wykrywa pożar przez wzrost temperatury przy głowicy tryskaczowej i uwalnia wodę, gdy temperatura osiągnie wartość progową. Woda uwalniana przez głowicę tryskaczową gaśnicza pożar i chłodzi otoczenie, spowalniając rozprzestrzenianie się ognia.
Problem pojawia się, gdy system tryskaczowy jest zainstalowany przy suficie, a towary składowane są na kilku poziomach regałów. Woda uwalniana przez tryskaczy sufit trafi skutecznie na najwyższy poziom składowania. Jednak w regałach z pełnymi półkami stalowymi lub drewnianymi woda nie przeniknie przez pełną powierzchnię półki na poziomy niższe. Towar na dolnych poziomach jest chroniony przez tryskaczy sufit tylko pośrednio – przez wodę spływającą z krawędzi pełnych półek – co jest niewystarczające dla skutecznego gaszenia pożaru wewnątrz regałów.
Normy pożarowe NFPA i europejskie przepisy dotyczące ochrony magazynów adresują ten problem przez dwa możliwe rozwiązania. Pierwsze to instalacja tryskaczy wewnątrzregałowych – głowic tryskaczowych montowanych wewnątrz każdego rzędu regałów, na każdym poziomie, aby zapewnić bezpośrednie pokrycie towaru na wszystkich poziomach. Drugie to stosowanie półek przepuszczalnych dla wody – w tym półek siatkowych – które pozwalają wodzie z tryskaczy sufitowych swobodnie przenikać przez wszystkie poziomy składowania.
Pierwsze rozwiązanie jest znacznie droższe w instalacji i utrzymaniu, wymaga rozbudowanej sieci rurociągów wewnątrz każdego rzędu regałów i komplikuje operacje magazynowe – wózki widłowe muszą manewrować unikając instalacji. Drugie rozwiązanie – stosowanie półek siatkowych – jest tańsze, prostsze i nie ogranicza operacji magazynowych.
Dla wielu kategorii towarów przepisy ppoż. wprost wymagają stosowania półek przepuszczalnych lub instalacji tryskaczy wewnątrzregałowych jako alternatywy. Towary kategorii wysokiego ryzyka pożarowego – tworzywa sztuczne, wyroby tekstylne, materiały łatwopalne – mogą być składowane na regałach z pełnymi półkami tylko przy rozbudowanej instalacji tryskaczowej wewnątrzregałowej. Przy półkach siatkowych takie wymagania mogą być mniej restrykcyjne, co przekłada się na realne oszczędności przy projektowaniu ochrony ppoż. magazynu.
Dowód na znaczenie tej kwestii jest bardzo konkretny. Pożary magazynów wyposażonych w regały z pełnymi półkami bez tryskaczy wewnątrzregałowych mają dokumentowany wyższy wskaźnik całkowitego zniszczenia niż pożary magazynów z półkami siatkowymi lub z tryskaczami wewnątrzregałowymi. To nie jest teoria – to statystyczna rzeczywistość, na której opierają się normy ubezpieczeniowe i przepisy ppoż.
Stabilność ładunku – jak siatka zapobiega ześlizgnięciu się towaru
Stabilność ładunku na półce to aspekt bezpieczeństwa bezpośrednio chroniący pracowników przed wypadkami. Towar, który ześlizgnie się z półki w alejce lub podczas kompletacji, może spowodować poważne obrażenia. Wybór właściwej powierzchni półki ma bezpośredni wpływ na ryzyko takich zdarzeń.
Półka siatkowa z drutu stalowego tworzy powierzchnię o naturalnej przyczepności wynikającej z jej tekstury. Drut siatkowy, szczególnie w wersji z cynkowaną lub galwanizowaną powierzchnią, zapewnia tarcie mechaniczne między dolną powierzchnią opakowania a siatką. Opakowanie kartonowe ułożone na siatce jest „zakleszczone" przez siatkę – krawędzie kartonu lub jego dno stykają się z wieloma punktami podparcia tworzonymi przez drut, co przy próbie ześlizgnięcia się opakowania generuje zwiększony opór.
W porównaniu, gładka pełna półka stalowa malowana proszkowo ma znacznie niższy współczynnik tarcia ze standardowymi materiałami opakowaniowymi. Karton na gładkiej stalowej półce może ześlizgnąć się przy stosunkowo małej sile, na przykład przy lekkiej wibracji od przejazdu wózka w pobliżu lub przy nierównomiernym załadowaniu półki.
Dla asortymentu w pojemnikach okrągłych, takich jak butelki, puszki czy słoiki, efekt stabilizujący siatki jest szczególnie wyraźny. Okrągły pojemnik ułożony na siatce jest stabilizowany przez kilka punktów kontaktowych tworzonych przez drut, co zapobiega toczeniu się. Na gładkiej pełnej półce ten sam pojemnik mógłby stoczyć się przy minimalnym zakłóceniu równowagi.
Półki siatkowe w wersji serrated – z ząbkowanymi krawędziami prętów nośnych – mają jeszcze wyższy współczynnik przyczepności niż standardowe półki siatkowe ze zgrzewaną siatką. Ząbkowane krawędzie tworzą dodatkowe punkty zaczepu dla opakowań, co jest szczególnie ważne dla asortymentu o śliskiej powierzchni zewnętrznej, jak torby foliowe, opakowania laminowane czy pojemniki z tworzyw sztucznych.
Widoczność towaru – jak siatka zapobiega błędom i wypadkom
Aspekt widoczności towaru na półce siatkowej w porównaniu z pełną półką stalową ma znaczenie bezpieczeństwa zarówno dla pracowników, jak i dla towarów.
Dla pracownika bezpieczeństwo wynikające z widoczności przejawia się przede wszystkim w eliminacji konieczności wspinania się lub nadmiernego sięgania w celu identyfikacji towaru na wyższych lub głębszych pozycjach półki. Gdy półka jest pełna i nieprzepuszczalna, towar stojący z tyłu półki może być całkowicie niewidoczny z przejścia. Operator chcący zidentyfikować towar musi podejść do regału, wychylić się lub wspiąć – stwarzając ryzyko utraty równowagi. Na półce siatkowej towar z tyłu jest częściowo widoczny przez otwory siatki nawet z odległości kilku metrów, co redukuje potrzebę fizycznego podchodzenia do regału i sprawdzania z bliska.
Identyfikacja etykiet towaru bez konieczności wyjmowania produktu z półki jest możliwa dzięki temu, że przez oczka siatki widoczne są etykiety na bokach lub dole opakowań, które przy pełnej półce byłyby całkowicie zasłonięte przez powierzchnię półki. Dla systemów WMS z kodami kreskowymi lub QR na dole opakowań, siatka umożliwia skanowanie kodu bez konieczności zdejmowania produktu – co przyspiesza inwentaryzację i kompletację.
Widoczność pustych lub prawie pustych lokalizacji to kolejny aspekt bezpieczeństwa związany z widocznością. Przez siatkową powierzchnię półki operator może zobaczyć, że lokalizacja jest pusta lub ma zbyt mały zapas, z dużej odległości i bez specjalnego sprawdzania. Ta widoczność wspiera procesy uzupełniania zapasów i zmniejsza ryzyko sytuacji, w której operator wychyla się na pustą półkę myśląc, że towar jest z tyłu.
Higiena i warunki sanitarne – jak siatka chroni towar i pracowników
W magazynach obsługujących żywność, farmaceutyki, kosmetyki i inne towary wrażliwe na zanieczyszczenia, higiena systemu regałowego jest bezpośrednio związana z bezpieczeństwem produktów i ich użytkowników. Półki siatkowe mają istotną przewagę nad pełnymi w tym aspekcie.
Gromadzenie się zanieczyszczeń to największy problem higieniczny pełnych półek. Na gładkiej pełnej powierzchni półki gromadzą się kurz, okruchy opakowań, wióry z taśm pakowych, drobne elementy etykiet, a w magazynach spożywczych nawet okruszki lub kropliny płynów. Warstwa tych zanieczyszczeń jest trudna do zauważenia na ciemnej lub zamazanej powierzchni stalowej i może być wykryta dopiero podczas audytu sanitarnego. Oczyszczanie pełnych półek wymaga ich całkowitego opróżnienia i przetarcia każdej powierzchni.
Na półkach siatkowych zanieczyszczenia opadają przez oczka siatki na niższe poziomy lub na posadzkę, zamiast gromadzić się na powierzchni. Efekt ten jest automatyczny i nie wymaga żadnych działań ze strony pracowników. Regularne zamiatanie posadzki usuwa zanieczyszczenia, które przenikają przez siatki, znacznie łatwiej niż czyszczenie każdego poziomu pełnych półek.
Mycie systemu regałowego jest znacznie prostsze przy półkach siatkowych. Woda z węża lub ze spryskiwacza przenika przez siatkę, zwilżając i spłukując każdy poziom bez konieczności demontażu. W magazynach, które są regularnie myte parą lub ciśnieniowym strumieniem wody – co jest standardem w branży spożywczej i farmaceutycznej – siatka jest jedynym praktycznym rozwiązaniem zapewniającym skuteczne mycie całego regału.
Pleśń i grzyby rozwijają się w miejscach, gdzie gromadzi się wilgoć i zanieczyszczenia organiczne. Pełne półki stalowe, szczególnie z uszkodzoną powłoką malarską, mogą być siedliskiem wilgoci i organicznych zanieczyszczeń sprzyjających rozwojowi mikroorganizmów. Siatka, dzięki przepuszczalności i braku zagłębień zatrzymujących wilgoć, jest znacznie mniej podatna na ten problem.
Kontrola termiczna – jak siatka chroni towar wrażliwy na temperaturę
Bezpieczeństwo towaru wrażliwego na temperaturę zależy nie tylko od sprawności systemu chłodniczego lub grzewczego, ale też od cyrkulacji powietrza wewnątrz regałów. Półka siatkowa, przepuszczając powietrze przez swoją strukturę, fundamentalnie zmienia warunki termiczne na poszczególnych poziomach składowania.
Pełna półka stalowa działa jak poziomy separator blokujący pionowy przepływ powietrza wewnątrz regału. W chłodni lub mroźni chłodne powietrze cyrkuluje ponad najwyższym poziomem regałów i przez alejki, ale penetracja zimnego powietrza na niższe poziomy przy pełnych półkach jest ograniczona. Efektem jest gradient temperatury – im niższy poziom regału, tym wyższa temperatura składowania, szczególnie przy ścianach gdzie cyrkulacja jest słabsza.
W wielu magazynach chłodniczych temperatura na najniższym poziomie regałów może być o dwa do pięciu stopni wyższa niż temperatura na poziomie najwyższym. Dla towarów wymagających temperatury od dwóch do czterech stopni Celsjusza – jak wiele produktów nabiałowych – różnica ta może oznaczać, że towar na dolnych poziomach jest przechowywany poza zakresem normatywnym, co stanowi naruszenie przepisów i zagrożenie dla bezpieczeństwa żywności.
Półki siatkowe eliminują ten problem przez umożliwienie swobodnego pionowego przepływu zimnego powietrza przez wszystkie poziomy regałów. Zimne powietrze wprowadzane przez system klimatyzacji lub chłodniczy może docierać do każdego poziomu składowania niezależnie, utrzymując bardziej jednolitą temperaturę w całej objętości regału. Badania przeprowadzone w magazynach chłodniczych po wymianie pełnych półek na siatkowe dokumentują redukcję gradientu temperatury o 40 do 70 procent, co bezpośrednio przekłada się na lepsze warunki przechowywania i dłuższą trwałość produktów.
Dla magazynów spożywczych podlegających kontrolom Sanepidu i audytom certyfikacyjnym HACCP, BRC lub IFS jednorodność temperatury składowania na wszystkich poziomach regałów jest wymogiem dokumentowanym w procedurach systemu zarządzania jakością. Stosowanie półek siatkowych ułatwia spełnienie tego wymagania bez rozbudowy systemu chłodniczego.
Ochrona przed przeciążeniem – jak siatka ostrzega przed nadmiernym obciążeniem
Interesującą, choć rzadko omawianą, zaletą bezpieczeństwa półek siatkowych jest ich wizualne zachowanie pod nadmiernym obciążeniem.
Pełna półka stalowa pod nadmiernym obciążeniem ugina się stopniowo i plastycznie, bez spektakularnego sygnału ostrzegawczego. Ugięcie może być trudno widoczne dopóki nie osiągnie wartości alarmu, a wtedy plastyczna deformacja może być już nieodwracalna – półka trwale odkształcona nie wraca do pierwotnego kształtu i musi być wymieniona.
Półka siatkowa pod nadmiernym obciążeniem zachowuje się inaczej – oczka siatki zaczynają się odkształcać w charakterystyczny, widoczny sposób, a przy dalszym przeciążeniu poszczególne druty mogą wydawać charakterystyczny dźwięk lub wyraźnie odkształcać się wizualnie. To zachowanie daje operatorom wcześniejszy sygnał ostrzegawczy przed przekroczeniem nośności półki, niż w przypadku pełnej półki stalowej, która ugina się milcząco i stopniowo.
Oczywiście prawidłowe zarządzanie bezpieczeństwem polega na nieprzekraczaniu dopuszczalnej nośności, nie na poleganiu na zachowaniu półki pod przeciążeniem. Jednak w środowisku, gdzie błędy zdarzają się, zachowanie półki siatkowej jako wczesny wskaźnik zbliżania się do granicy nośności jest dodatkowym czynnikiem bezpieczeństwa.
Bezpieczeństwo pracowników – ergonomia pracy z półkami siatkowymi
Bezpieczeństwo pracowników przy pracy z regałami wyposażonymi w półki siatkowe wynika z kilku aspektów ergonomii i właściwości powierzchni.
Antypoślizgowość półki siatkowej ma znaczenie nie tylko dla stabilności towaru, ale też dla bezpieczeństwa pracownika, który musi przemieszczać ciężkie pojemniki lub kartony na półce. Przy przesuwaniu towaru wgłąb półki lub przy wyciąganiu go operator napiera na powierzchnię półki rękami lub ciężkim pojemnikiem. Wysoce antypoślizgowa powierzchnia siatki zapewnia, że towar przesuwa się kontrolowanie bez nagłego ześlizgnięcia, które mogłoby spowodować utratę równowagi operatora.
Ochrona przed upadkiem drobnych przedmiotów jest aspektem szczególnym dla półek siatkowych w porównaniu z siatkami o dużych oczkach stosowanymi jako kraty pomostowe. Standardowe półki siatkowe do regałów mają oczka od 25×25 do 50×50 milimetrów, przez które nie przepadają standardowe opakowania i pojemniki. Jednak drobne przedmioty – śruby, nakrętki, małe elementy elektroniczne – mogą przez siatę przepaść i spaść na niższe poziomy lub na posadzkę. W magazynach obsługujących taki drobny asortyment konieczne jest stosowanie półek siatkowych o mniejszych oczkach lub dodatkowych wkładek tackowych na siatce.
Ryzyko zacięcia palców w oczkach siatki jest minimalnym, ale realnym zagrożeniem przy nierozważnej obsłudze regałów z półkami siatkowymi. Pracownik chwytający krawędź półki siatkowej od spodu – na przykład przy podnoszeniu ciężkiego towaru – może zaciąć palce między drutami. Szkolenie pracowników w zakresie prawidłowego chwytania półek i towarów, z ochroną rąk w rękawicach przy obsłudze siatek metalowych, jest elementem profilaktyki BHP wymagającym uwagi.
Wytrzymałość i trwałość półek siatkowych w trudnych warunkach
Bezpieczeństwo składowania zależy też od długoterminowej wytrzymałości i trwałości elementów systemu regałowego. Półka, która z czasem koroduje lub traci właściwości mechaniczne, staje się źródłem zagrożenia.
Odporność na korozję półek siatkowych zależy od metody zabezpieczenia powierzchni. Jak omówiono w poprzednim artykule, galwanizowanie i cynkowanie ogniowe zapewniają lepszą ochronę przed korozją niż malowanie proszkowe – szczególnie w środowiskach wilgotnych, chłodniczych lub agresywnych chemicznie. Półka siatkowa ze stali cynkowanej ogniowo w środowisku chłodniczym zachowuje swoje właściwości mechaniczne i higieniczne przez kilkanaście lat bez konieczności wymiany.
Wytrzymałość zmęczeniowa siatki na cykliczne obciążenia jest ważnym parametrem w magazynach o dużej rotacji, gdzie półki są regularnie obciążane i rozładowywane. Siatka z dobrze wykonanymi zgrzewami w punktach skrzyżowania drutów ma doskonałą odporność zmęczeniową – każdy zgrzew rozprasza naprężenia na duży obszar siatki, zapobiegając koncentracji naprężeń w jednym punkcie, która prowadziłaby do pękania. Słabe zgrzewy – charakterystyczne dla tanich siatek z importu niskiej jakości – mogą pękać pod cyklicznym obciążeniem, osłabiając siatkę stopniowo i niebezpiecznie.
Weryfikacja jakości zgrzewów przed zakupem jest możliwa przez oglądanie charakterystycznych oznak słabego zgrzewania – zgrzewy powinny być gładkie, bez pęcherzy, pęknięć lub śladów nadtopienia materiału. Ciągnięcie za drut w pobliżu zgrzewu powinno wymagać znacznej siły – lekkie pęknięcie przy niewielkiej sile wskazuje na słaby zgrzew.
Normy i certyfikaty dla półek siatkowych – co weryfikować przy zakupie
Zakup półek siatkowych do systemu regałowego powinien być poprzedzony weryfikacją zgodności produktu z obowiązującymi normami i certyfikatami – szczególnie jeśli półki mają być stosowane w środowiskach regulowanych.
Norma EN 15512 dotycząca stalowych systemów składowania statycznego określa wymagania dla elementów systemów regałowych, w tym dla półek. Producent półek siatkowych powinien być w stanie przedstawić deklarację zgodności i wyniki testów laboratoryjnych potwierdzające zgodność z tą normą.
Certyfikat dla zastosowań spożywczych jest wymagany dla półek stosowanych w bezpośrednim kontakcie z żywnością lub w obszarach produkcji i przechowywania żywności. Materiały i powłoki muszą spełniać wymagania regulacji Unii Europejskiej dotyczących materiałów przeznaczonych do kontaktu z żywnością – rozporządzenie (WE) nr 1935/2004. Stal nierdzewna gatunku 304 lub 316 spełnia te wymagania bez dodatkowych certyfikatów, jednak stal galwanizowana lub powlekana wymaga certyfikatu potwierdzającego dopuszczenie powłoki do kontaktu z żywnością.
Ocena ognioodporności systemu regałowego, w tym półek siatkowych, jest wykonywana przez rzeczoznawcę ppoż. jako element projektu ochrony ppoż. magazynu. Choć sama siatka stalowa jest niepalna, jej wpływ na działanie systemu tryskaczowego musi być udokumentowany – co w przypadku półek siatkowych jest zazwyczaj korzystne i ułatwia spełnienie wymagań ppoż.
Praktyczny przewodnik wyboru półki siatkowej dla różnych zastosowań
Podsumowując aspekty bezpieczeństwa, prezentujemy praktyczny przewodnik doboru półki siatkowej do najczęstszych zastosowań magazynowych, z perspektywy kryteriów bezpieczeństwa.
Dla magazynów spożywczych i farmaceutycznych wymagania higieniczne i termiczne są priorytetem. Optymalne są półki ze stali nierdzewnej 316 z małymi oczkami od 25×25 do 35×35 milimetrów i z ramą obwodową bez zagłębień zatrzymujących wodę. Kotwienie do belek regałowych musi być wykonane z materiałów nie korodujących i umożliwiać szybki demontaż do czyszczenia.
Dla magazynów chłodniczych i mroźni priorytetem jest cyrkulacja zimnego powietrza i odporność na korozję w wilgotnym środowisku. Optymalne są półki z drutu ciężkiego o średnicy 5 do 6 milimetrów ze stali cynkowanej ogniowo lub ze stali nierdzewnej, z oczkami od 30×50 do 50×50 milimetrów zapewniającymi swobodny przepływ powietrza.
Dla magazynów e-commerce i kompletacyjnych priorytety to widoczność towaru, stabilność opakowań i przepuszczalność dla systemów tryskaczowych. Optymalne są standardowe półki siatkowe ze stali galwanizowanej lub malowanej proszkowo o oczkach 30×50 milimetrów i nośności dopasowanej do typowej masy kompletowanych pojemników.
Dla magazynów przemysłowych z ciężkim asortymentem priorytetem jest nośność i wytrzymałość. Optymalne są półki z drutu ciężkiego lub z perforowanej blachy stalowej o dużej nośności, ze stali malowanej proszkowo lub cynkowanej ogniowo, z mechanizmem mocowania dostosowanym do stosowanego systemu regałowego.
Podsumowanie
Półki siatkowe w regałach magazynowych zwiększają bezpieczeństwo składowania przez kilka niezależnych mechanizmów działających jednocześnie. Przepuszczalność dla wody z tryskaczy gaszących pożar chroni towar i pracowników przed skutkami pożaru. Naturalna antypoślizgowość powierzchni stabilizuje ładunek i zmniejsza ryzyko jego ześlizgnięcia. Przepuszczalność dla powietrza zapewnia jednolite warunki termiczne na wszystkich poziomach składowania. Brak zagłębień gromadzących zanieczyszczenia upraszcza utrzymanie higieny i zmniejsza ryzyko skażenia towarów. Łatwość wizualnej kontroli zawartości regału zwiększa efektywność i bezpieczeństwo procesów kompletacyjnych. Żaden z tych mechanizmów nie istnieje w izolacji – wszystkie działają razem, tworząc środowisko składowania, które jest bezpieczniejsze dla towaru, dla pracowników i dla spełnienia wymagań regulacyjnych niż to, co zapewniają pełne półki stalowe w analogicznych zastosowaniach.
