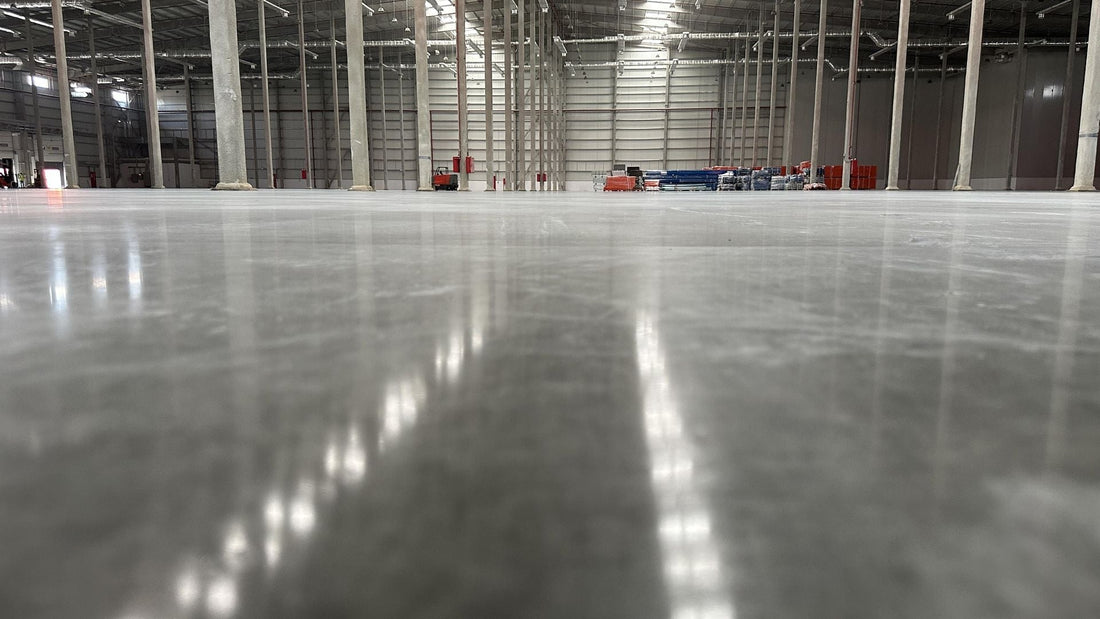

Posadzka przemysłowa a montaż regałów – wymagania techniczne

Wprowadzenie – posadzka jako fundament bezpieczeństwa instalacji regałowej

Projektowanie i montaż instalacji regałowej skupia uwagę inwestorów i zarządzających magazynami przede wszystkim na samych regałach – ich nośności, wysokości, systemie i producencie. Posadzka, na której regały stoją, traktowana jest nierzadko jako element zastany i oczywisty, którego właściwości techniczne nie wymagają osobnej weryfikacji. To podejście jest fundamentalnym błędem, który wielokrotnie prowadził do poważnych problemów technicznych, uszkodzeń instalacji i zagrożeń bezpieczeństwa.

Posadzka przemysłowa jest w istocie fundamentem całej instalacji regałowej – w dosłownym i przenośnym sensie tego słowa. Obciążenia od pełnych regałów paletowych skupiają się w miejscach posadowienia słupków, generując naciski na posadzkę wielokrotnie przekraczające jej standardowe projektowe obciążenia użytkowe. Instalacja regałowa na posadzce o niewystarczającej nośności lub z wadami konstrukcyjnymi jest instalacją niebezpieczną niezależnie od jakości samych regałów i prawidłowości ich montażu. Osiadanie posadzki pod słupkami, pękanie betonu w strefach kotwień i przemieszczanie się kotew to bezpośrednie konsekwencje ignorowania wymagań technicznych posadzki przy projektowaniu i montażu instalacji regałowej.

Niniejszy artykuł omawia techniczne wymagania stawiane posadzkom przemysłowym w kontekście montażu regałów, metody oceny zgodności posadzki z wymaganiami projektowanej instalacji i działania naprawcze niezbędne gdy posadzka nie spełnia wymagań.

Charakterystyka obciążeń generowanych przez regały paletowe

Obciążenia skupione od słupków regałowych

Regały paletowe przenosząc ciężar składowanego towaru na posadzkę nie rozkładają tego ciężaru równomiernie na całą swoją powierzchnię podstawy, lecz koncentrują go w punktach posadowienia słupków. Każdy słupek regałowy przenosi sumaryczne obciążenie od palet ułożonych na całej kolumnie składowania powyżej – w instalacji wysokiego składowania o dziesięciu poziomach pełnych paletami jednostkowymi o masie 800 kg każda obciążenie skupione w stopce jednego słupka może wynosić 6 000–10 000 kg, zależnie od liczby obsługiwanych rzędów i rozpiętości belek.

Obciążenie skupione przenoszone jest na posadzkę przez stopkę słupka o wymiarach zazwyczaj 150×150 mm do 200×200 mm, co oznacza że nacisk jednostkowy na beton posadzki w tym obszarze może wynosić 2–5 MPa. Dla porównania projektowe obciążenie użytkowe posadzki przemysłowej w typowych halach produkcyjnych i magazynowych wynosi zazwyczaj 50–80 kPa, czyli 0,05–0,08 MPa przy równomiernym rozkładzie. Obciążenie skupione od słupka regałowego jest zatem od 25 do 100 razy większe niż projektowe obciążenie równomiernie rozłożone, co sprawia że właściwości betonu posadzki w strefach posadowienia słupków mają absolutnie krytyczne znaczenie dla bezpieczeństwa całej instalacji.

Obciążenia dynamiczne i ich wpływ na posadzkę

Obciążenia statyczne od ciężaru pełnych regałów to tylko jeden wymiar oddziaływania instalacji regałowej na posadzkę. Obciążenia dynamiczne wynikające z ruchu wózków widłowych, z udarowego wprowadzania palet na poziomy regałów i z drgań przenoszonych z procesów produkcyjnych nakładają się na obciążenia statyczne, zwiększając efektywne oddziaływanie na posadzkę o wartości zależne od charakterystyki dynamicznej konkretnego środowiska.

Wózki widłowe obsługujące instalację regałową generują obciążenia skupione pod kołami przekraczające 10–15 kN przy pełnym obciążeniu. Wielokrotny przejazd wózków w tych samych trasach alejkowych, szczególnie w strefach zawrotów i manewrowania, powoduje zmęczeniowe uszkodzenia posadzki w tych miejscach. Pęknięcia posadzki w alejkach regałowych to uszkodzenie bezpośrednio wpływające na bezpieczeństwo ruchu wózków i stabilność kotwień słupków zlokalizowanych w pobliżu pęknięć.

Wymagania techniczne posadzki pod regały

Klasa betonu i wytrzymałość na ściskanie

Beton posadzki przemysłowej przeznaczonej pod instalację regałową musi spełniać minimalne wymagania dotyczące klasy wytrzymałości na ściskanie, które są uzależnione od planowanych obciążeń skupionych od słupków. Dla typowych instalacji regałowych o wysokości do 6 metrów minimalna klasa betonu to C20/25, czyli beton o charakterystycznej wytrzymałości walcowej 20 MPa. Dla instalacji wysokiego składowania o wysokości 8–12 metrów i odpowiednio wyższych obciążeniach skupionych wymagana klasa betonu wzrasta do C25/30 lub C30/37.

Deklarowana klasa betonu musi być potwierdzona dokumentacją techniczną posadzki lub – w przypadku istniejących obiektów bez dokumentacji – badaniami nieniszczącymi przeprowadzonymi przez akredytowane laboratorium. Najczęściej stosowane metody badań nieniszczących to metoda sklerometryczna z użyciem młotka Schmidta, dająca orientacyjne wartości wytrzymałości na ściskanie na podstawie twardości powierzchni, oraz metoda pull-out polegająca na wyrywaniu zakotwionej wkładki z betonu i obliczaniu wytrzymałości na podstawie siły wyrywającej.

Wyniki badań nieniszczących są zawsze obarczone niepewnością pomiarową wynikającą ze zmienności właściwości betonu w różnych miejscach posadzki i z wpływu warunków dojrzewania. Dla instalacji o szczególnie wysokich obciążeniach badania nieniszczące powinny być uzupełnione odwiertami rdzeniowymi i badaniami laboratoryjnymi próbek betonu dla uzyskania wiarygodnych danych o rzeczywistej wytrzymałości.

Grubość posadzki i zbrojenie

Grubość posadzki przemysłowej jest parametrem bezpośrednio wpływającym na jej zdolność do przenoszenia obciążeń skupionych i rozpraszania ich na podłoże gruntowe. Zbyt cienka posadzka może ulec przebiciem przy obciążeniu skupionym od słupka regałowego, szczególnie gdy podłoże gruntowe ma niejednolitą nośność lub gdy posadzka nie jest zbrojona.

Minimalna grubość posadzki pod regały paletowe wynosi zazwyczaj 150 mm dla instalacji o umiarkowanych obciążeniach, 200 mm dla instalacji standardowych i 250–300 mm lub więcej dla instalacji wysokiego składowania z obciążeniami skupionymi przekraczającymi 5 000 kg na słupek. Grubość musi być dostosowana do klasy betonu, rodzaju i intensywności zbrojenia oraz nośności podłoża gruntowego – parametry te są ze sobą powiązane i muszą być rozpatrywane łącznie w projekcie posadzki.

Zbrojenie posadzki – siatki stalowe lub zbrojenie włókniste – zasadniczo poprawia odporność posadzki na zarysowanie i przebicie, ale nie zastępuje odpowiedniej grubości i klasy betonu. Posadzki zbrojone włóknami stalowymi lub polipropylenowymi są coraz częściej stosowane w nowoczesnych halach magazynowych ze względu na wyższą odporność na zarysowanie i mniejszą wrażliwość na nierównomierność podłoża.

Poziomość posadzki i dopuszczalne odchyłki

Poziomość posadzki w strefach instalacji regałowej jest wymaganiem o krytycznym znaczeniu dla geometrycznej prawidłowości instalacji i bezpieczeństwa jej eksploatacji. Regały paletowe montowane na nierównej lub pochylonej posadzce wymagają kompensowania odchyłek przez kliny lub pakiety podkładek pod stopkami słupków, co przy dużych odchyłkach może prowadzić do niestabilnych podparć i zmiennego rozkładu obciążeń między słupkami.

Norma EN 15620 określa dopuszczalne odchyłki poziomości posadzki dla różnych typów instalacji. Dla standardowych regałów obsługiwanych wózkami widłowymi dopuszczalna odchyłka poziomości posadzki w strefie instalacji wynosi 2–5 mm na metr bieżący, z absolutnym maksimum 10–12 mm na całej rozpiętości rzędu regałów. Dla instalacji obsługiwanych wózkami VNA z prowadzeniem szynowym wymagania są znacznie bardziej rygorystyczne – odchyłka może wynosić maksymalnie 1–2 mm na metr w strefie szyn prowadzących.

Pomiar poziomości posadzki przed montażem instalacji powinien być przeprowadzany niwelometrem laserowym lub elektronicznym, z pomiarami w siatce punktów odpowiadającej planowanym lokalizacjom słupków. Mapa poziomości posadzki sporządzona na podstawie tych pomiarów pozwala na identyfikację stref wymagających wyrównania lub na zaplanowanie kompensacji przez dobór odpowiednich klinów montażowych.

Odporność posadzki na obciążenia chemiczne i ścieranie

Posadzki w magazynach przechowujących towary mogące powodować skażenie chemiczne – środki czystości, nawozy, chemikalia przemysłowe, paliwa – muszą być odporne na działanie tych substancji zarówno w strefach składowania, jak i w alejkach operacyjnych. Standardowy beton posadzki przemysłowej bez impregnacji ma ograniczoną odporność chemiczną – kwasy, ługi i węglowodory penetrują kapilarnie w strukturę betonu, powodując postępującą degradację materiału, która osłabia nośność i zwiększa ścieralność powierzchni.

Posadzki z powłokami epoksydowymi lub poliuretanowymi zapewniają znacznie wyższą odporność chemiczną i ścieralność, ale wymagają właściwego przygotowania podłoża i regularnej konserwacji powłoki. Uszkodzenia powłoki chemoodpornej w strefach posadowienia słupków regałowych, gdzie powłoka jest przebita przez kotwy fundamentowe, mogą stanowić punkty wnikania substancji agresywnych chemicznie prowadzące do lokalnej degradacji betonu wokół kotwień.

Kotwienie regałów w posadzce – wymagania i metody

Dlaczego kotwienie jest obowiązkowe

Kotwienie słupków regałowych do posadzki jest wymagane przez normy EN 15512 i EN 15620 dla praktycznie wszystkich instalacji regałowych przeznaczonych do eksploatacji w warunkach normalnych obciążeń eksploatacyjnych i oddziaływań wózków widłowych. Kotwienie nie służy wyłącznie do przenoszenia obciążeń pionowych – te są przenoszone przez bezpośredni nacisk stopki na posadzkę. Kotwy przenoszą przede wszystkim siły poziome wynikające z uderzeń wózków w słupki, siły wywrotne od mimośrodowych obciążeń eksploatacyjnych i siły sejsmiczne w regionach o podwyższonej sejsmiczności.

Instalacja regałowa bez kotwień lub z kotwieniami o niewystarczającej nośności jest instalacją podatną na przewrócenie przy umiarkowanej sile bocznej. Wózek widłowy uderzający w słupek niekotwionego regału może wywrócić całą sekcję z całym jej ładunkiem, powodując kaskadowe zawalenie sąsiednich sekcji. Kotwienie prawidłowo zaprojektowane i wykonane absorbuje energię uderzenia i zapobiega temu scenariuszowi.

Typy kotew i kryteria doboru

Kotwy do posadzek betonowych stosowane przy montażu regałów dzielą się na kilka głównych typów różniących się mechanizmem zakotwienia i zakresem zastosowań. Kotwy mechaniczne rozporowe działają przez rozprężenie tulei stalowej w wywierconym otworze, generując siłę tarcia i parcia na beton. Są dostępne w szerokim zakresie średnic i głębokości osadzenia i stanowią najczęściej stosowany typ w instalacjach regałowych ze względu na niezawodność i łatwość montażu.

Kotwy wklejane chemiczne działają przez wypełnienie otworu wiertniczego masą epoksydową lub winyloestrową, w którą osadzany jest pręt kotwiący. Kotwy chemiczne zapewniają zazwyczaj wyższą nośność niż kotwy mechaniczne przy tej samej średnicy pręta i głębokości osadzenia, są mniej wrażliwe na jakość betonu wokół otworu i mogą być stosowane w betonach niższych klas lub w pobliżu krawędzi posadzki, gdzie kotwy mechaniczne mogłyby powodować lokalne rozsadzenie betonu. Są jednak droższe w zakupie i montażu i wymagają przestrzegania czasu utwardzania masy klejącej przed obciążeniem.

Dobór typu i wymiaru kotwy musi być oparty na obliczeniach wynikających z projektu instalacji regałowej, uwzględniających siły przenoszone przez kotwienie przy założonych obciążeniach eksploatacyjnych i oddziaływaniach wyjątkowych. Kotwy muszą spełniać wymagania nośnościowe przy zachowaniu odpowiednich odległości od krawędzi posadzki i od sąsiednich kotwień, zgodnie z wytycznymi producenta kotew i normami europejskimi dotyczącymi projektowania mocowań do betonu.

Wymagania dotyczące jakości wiercenia i montażu kotew

Jakość wykonania kotwień ma bezpośredni wpływ na ich nośność i musi być zapewniona przez przestrzeganie wymagań producenta kotew na każdym etapie montażu. Otwory wiertnicze muszą mieć średnicę i głębokość zgodną ze specyfikacją kotwy, muszą być wiercone bez udaru w pobliżu zbrojenia i wolno od pęknięć i pustek w betonie wokół otworu.

Oczyszczenie otworu przed montażem kotwy jest wymogiem krytycznym dla kotew chemicznych – pył i luźne cząstki betonu w otworze uniemożliwiają prawidłowe związanie masy klejącej z betonem, radykalnie redukując nośność kotwienia. Oczyszczenie wykonuje się przez przedmuchanie otworu sprężonym powietrzem i szczotkowanie specjalną szczotką obrotową, z powtórzeniem tych czynności do momentu wypuszczania z otworu czystego powietrza bez pyłu.

Moment dokręcenia nakrętki kotwy mechanicznej musi być zgodny z wartością podaną przez producenta i mierzony kluczem dynamometrycznym. Nadmierne dokręcenie może powodować lokalne mikrospękania betonu wokół otworu osłabiające zakotwienie, zbyt słabe dokręcenie nie zapewnia wymaganej siły wstępnej sprężenia kotwy.

Ocena istniejącej posadzki przed montażem instalacji regałowej

Kiedy wymagana jest ekspertyza techniczna posadzki

Ekspertyza techniczna posadzki jest wymagana w każdym przypadku montażu instalacji regałowej w istniejącym obiekcie, gdy dokumentacja techniczna posadzki jest niedostępna lub nieaktualna. Brak dokumentacji jest normą w starszych obiektach przemysłowych i magazynowych, gdzie posadzki były wykonywane kilkadziesiąt lat temu bez szczegółowej dokumentacji projektowej lub gdzie dokumentacja zaginęła w toku zmian własnościowych.

Ekspertyza techniczna posadzki obejmuje rozpoznanie konstrukcji posadzki przez odwierty lub odkrywki, badania wytrzymałości betonu metodami nieniszczącymi i laboratoryjnymi, ocenę stanu zbrojenia przez badanie georadarem lub magnetycznym detektorem zbrojenia, pomiary poziomości w siatce punktów odpowiadającej projektowi instalacji regałowej oraz ocenę stanu podłoża gruntowego przez badania sondą dynamiczną lub statyczną.

Wyniki ekspertyzy stanowią podstawę do oceny, czy istniejąca posadzka spełnia wymagania planowanej instalacji regałowej i jakie ewentualne wzmocnienia są konieczne przed przystąpieniem do montażu. Ekspertyza kosztuje kilka do kilkunastu tysięcy złotych, ale jest inwestycją wielokrotnie zwracającą się przez zapobieganie kosztownym problemom wynikającym z montażu instalacji na posadzce o nieodpowiednich parametrach.

Najczęstsze wady posadzek istniejących obiektów

Stare posadzki przemysłowe wykazują szereg typowych wad, które ujawniają się podczas ekspertyz technicznych wykonywanych przed montażem nowych instalacji regałowych. Niewystarczająca grubość posadzki wynikająca z wykonania posadzki według starszych norm o mniej rygorystycznych wymaganiach to problem stwierdzany w wielu obiektach z lat 70. i 80. ubiegłego wieku. Posadzki o grubości 80–100 mm, normalne w obiektach produkcyjnych tamtej epoki, są absolutnie niewystarczające pod nowoczesne instalacje regałowe wysokiego składowania.

Zdegradowany beton z obniżoną wytrzymałością wynikającą z wieloletniego oddziaływania czynników chemicznych, mrozowych lub mechanicznych jest kolejnym powszechnym problemem starszych posadzek. Beton, który w momencie wykonania spełniał wymagania projektowe, po 30–40 latach eksploatacji może mieć wytrzymałość obniżoną o 30–50% w stosunku do wartości projektowych.

Lokalne wady posadzki – pustki pod płytą wynikające z wypłukania lub osiadania podłoża gruntowego, pęknięcia dylatacyjne lub skurczowe przecinające strefę planowanego kotwienia, naprawa fragmentów posadzki materiałami o odmiennych właściwościach – to problemy wymagające indywidualnej oceny i rozwiązania przed montażem instalacji.

Wzmocnienie posadzki jako warunek montażu instalacji

Metody wzmocnienia posadzki nieodpowiadającej wymaganiom

Gdy ekspertyza techniczna wykaże że istniejąca posadzka nie spełnia wymagań planowanej instalacji regałowej, konieczne jest wykonanie wzmocnienia przed przystąpieniem do montażu. Wybór metody wzmocnienia zależy od rodzaju i zakresu stwierdzonych niedoborów parametrów technicznych.

Nakładka betonowa zbrojona wykonywana na istniejącej posadzce jest metodą stosowaną gdy problem dotyczy niewystarczającej grubości lub klasy betonu. Nakładka o grubości 80–120 mm wykonana z betonu klasy C30/37 z siatką zbrojeniową i właściwym połączeniem z istniejącą posadzką przez wymagane szorstkowanie mechaniczne może znacząco poprawić zdolność przenoszenia obciążeń skupionych. Wymaga jednak starannego projektowania pod kątem unikania konfliktów z istniejącymi instalacjami podposadzkowymi i wymaganiami dotyczącymi poziomu posadzki w stosunku do bram i ramp.

Iniekcja ciśnieniowa podłoża stosowana jest gdy problem dotyczy pustek pod płytą posadzki lub niewystarczającej nośności podłoża gruntowego. Iniekcja mieszankami cementowymi lub żywicznymi pod ciśnieniem wypełnia pustki i konsoliduje słabe podłoże, przywracając lub poprawiając nośność posadzki bez konieczności jej wymiany.

Lokalne wzmocnienie betonowe w strefach posadowienia słupków jest metodą mniej inwazyjną i mniej kosztowną niż wzmocnienie całej posadzki, stosowaną gdy niedobory parametrów dotyczą wyłącznie stref koncentracji obciążeń od słupków. Lokalne pogrubenia lub podciągi betonowe w tych strefach mogą być wystarczające do bezpiecznego przeniesienia obciążeń skupionych bez konieczności wymiany całej posadzki.

Dokumentacja posadzki jako element dokumentacji instalacji

Wymagania dotyczące dokumentacji technicznej

Dokumentacja techniczna instalacji regałowej, wymagana przez normę EN 15512, musi zawierać informacje o posadzce stanowiące podstawę dla obliczonych parametrów kotwień i obciążeń posadzki. Klasa betonu posadzki, grubość płyty, rodzaj i intensywność zbrojenia, głębokość posadzenia kotew i ich nośność projektowa to dane, które muszą być dostępne w dokumentacji instalacji i weryfikowalne w przypadku kontroli lub wypadku.

W nowych obiektach dokumentacja posadzki jest zazwyczaj dostępna jako część dokumentacji budowlanej hali. W obiektach istniejących bez dokumentacji wyniki ekspertyzy technicznej posadzki zastępują dokumentację projektową i muszą być przechowywane przez cały okres eksploatacji instalacji.

Podsumowanie

Posadzka przemysłowa jest fundamentem bezpieczeństwa każdej instalacji regałowej w dosłownym i technicznym sensie. Jej nośność, grubość, klasa betonu, poziomość i zdolność do prawidłowego przeniesienia kotwień determinują możliwości montażu konkretnej instalacji i bezpieczeństwo jej wieloletniej eksploatacji. Ekspertyza techniczna posadzki przed montażem instalacji w istniejącym obiekcie, prawidłowy dobór kotew i ich fachowy montaż, dokumentowanie parametrów posadzki w dokumentacji instalacji i regularna inspekcja stanu posadzki w strefach posadowienia słupków to wymagania, których spełnienie jest warunkiem bezpiecznej i trwałej instalacji regałowej. Zaoszczędzenie na ekspertyzie posadzki przed montażem instalacji może kosztować wielokrotnie więcej przy usuwaniu konsekwencji montażu instalacji na posadzce o niewystarczających parametrach.
