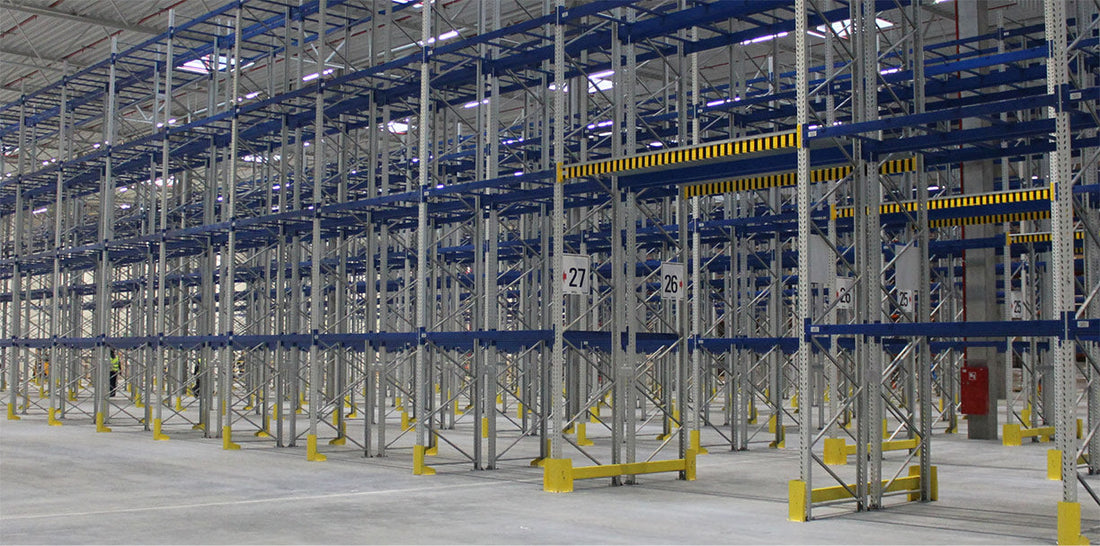

Regały paletowe do wysokich magazynów - projektowanie powyżej 12m

Regały paletowe do wysokich magazynów powyżej 12 metrów stanowią zaawansowane rozwiązania inżynieryjne, które mogą zwiększyć pojemność składowania o 300-500% w porównaniu do tradycyjnych magazynów przy jednoczesnej optymalizacji wykorzystania drogiego gruntu przemysłowego. Projektowanie powyżej 12m wysokości wymaga specjalistycznych konstrukcji stalowych, wzmocnionych fundamentów i precyzyjnych systemów prowadzenia wózków, które zapewniają bezpieczeństwo operacji przy ekstremalnych wysokościach. Regały wysokoskladowe mogą osiągać wysokości do 45 metrów przy zachowaniu nośności 1000 kg na pozycję paletową, co wymaga zastosowania najnowocześniejszych technologii konstrukcyjnych i systemów automatyzacji. Systemy VNA (Very Narrow Aisle - bardzo wąskie korytarze) o szerokości 1,6-1,8 metra pozwalają na zwiększenie gęstości składowania o 40-60% przy jednoczesnym zapewnieniu precyzyjnej obsługi palet na każdym poziomie. Magazyny wysokie wymagają inwestycji 1.200-2.800 zł za pozycję paletową, ale mogą osiągnąć zwrot z inwestycji w ciągu 18-36 miesięcy dzięki dramatycznym oszczędnościom na kosztach gruntu i powierzchni magazynowej, które w centrach logistycznych mogą wynosić 200-500 zł za metr kwadratowy rocznie.

Fundamenty inżynieryjne magazynów wysokich

Projektowanie regałów paletowych powyżej 12 metrów wysokości wymaga kompleksowego podejścia inżynieryjnego, które uwzględnia ekstremalne obciążenia, siły wiatrowe i dynamikę konstrukcji charakterystyczną dla budowli wysokich.

Obciążenia konstrukcyjne w magazynach wysokich są wielokrotnie większe niż w standardowych rozwiązaniach ze względu na skumulowanie mas na znacznej wysokości. Pojedyncza konstrukcja regałowa o wysokości 30 metrów może przenosić obciążenia własne i użytkowe sięgające 500-800 ton, co wymaga fundamentów o głębokości 3-6 metrów i objętości betonu 50-150 m³ na konstrukcję. Obliczenia statyczne muszą uwzględniać współpracę regałów z konstrukcją budynku oraz wpływ nierównomiernego osiadania gruntu.

Analiza dynamiczna konstrukcji wysokich regałów musi uwzględniać zjawiska rezonansowe, wpływ obciążeń ruchomych od wózków widłowych i oddziaływania sejsmiczne. Pierwszy ton drgań własnych konstrukcji 30-metrowej może wynosić 0,8-1,2 Hz, co wymaga sprawdzenia zgodności z częstotliwościami wymuszającymi od sprzętu magazynowego. Systemy tłumienia drgań mogą być konieczne dla zapewnienia komfortu pracy i ochrony składowanych towarów.

Wpływ wiatru na konstrukcje wysokie jest znaczący i wymaga szczegółowej analizy aerodynamicznej. Obciążenia wiatrem mogą generować siły poziome 200-500 kN na konstrukcję regałową, co wymaga odpowiednich systemów usztywniających i kotwiących. Współczynniki aerodynamiczne muszą uwzględniać kształt budynku, lokalne turbulencje i efekty sąsiedztwa innych budowli.

Systemy usztywniające muszą zapewniać stabilność przestrzenną całego systemu regałowego przy zachowaniu możliwości eksploatacyjnej. Krzyżulce poziome i pionowe, ramy sztywności i połączenia z konstrukcją budynku muszą być zaprojektowane dla przeniesienia sił wiatrowych i sejsmicznych. Systemy mogą wykorzystywać stalowe elementy kratownicowe, ściany żelbetowe lub hybrydowe rozwiązania stalowo-betonowe.

Połączenia z konstrukcją budynku mogą być konieczne dla stabilizacji wysokich regałów, ale muszą uwzględniać różne odkształcenia termiczne i osiadania fundamentów. Połączenia przegubowe lub ślizgowe mogą umożliwiać kontrolowane przemieszczenia przy jednoczesnym przenoszeniu sił stabilizujących. Analiza wzajemnego oddziaływania regałów i budynku wymaga zaawansowanych metod obliczeniowych.

Systemy bardzo wąskich korytarzy

Regały wysokoskladowe wykorzystują systemy VNA (Very Narrow Aisle), które pozwalają na maksymalizację wykorzystania przestrzeni kubicznej przy zapewnieniu precyzyjnej obsługi palet na ekstremalnych wysokościach.

Szerokość korytarzy VNA wynosi typowo 1,6-1,8 metra w porównaniu do 3,0-3,5 metra w standardowych magazynach, co pozwala na zwiększenie liczby korytarzy regałowych o 40-60% na tej samej powierzchni. Ta redukcja wymaga jednak zastosowania specjalistycznych wózków z systemami prowadzenia i precyzyjnej nawigacji. Tolerancje prostoliniowości korytarzy nie mogą przekraczać ±5 mm na długości, a powierzchnia podłogi musi spełniać najwyższe standardy równości.

Systemy prowadzenia wózków w korytarzach VNA wykorzystują prowadnice mechaniczne wmurowane w podłogę, systemy magnetyczne lub optyczne. Prowadnice mechaniczne zapewniają najwyższą precyzję i niezawodność, ale wymagają idealnie wykonanej podłogi i regularnej konserwacji. Systemy magnetyczne oferują elastyczność i łatwość rekonfiguracji, ale mogą być wrażliwe na zakłócenia elektromagnetyczne. Systemy optyczne wykorzystują kamery i znaczniki na regałach dla nawigacji bezprzewodowej.

Wózki VNA wymagają specjalistycznej konstrukcji z systemami stabilizacji, precyzyjnego pozycjonowania i zabezpieczeń przed kolizjami. Kabina operatora może być podnoszona wraz z wózkiem na wysokość do 15 metrów, co wymaga systemów bezpieczeństwa chroniących przed upadkiem. Systemy automatyczne mogą eliminować operatora z kabiny, zastępując go systemami zdalnego sterowania lub pełnej automatyzacji.

Systemy komunikacji w korytarzach VNA muszą zapewniać koordynację ruchu wielu wózków i zapobieganie kolizjom. Systemy radiowe, infrastrukturalne czy optyczne mogą zarządzać ruchem w czasie rzeczywistym. Protokoły bezpieczeństwa muszą obejmować procedury ewakuacji z korytarzy w przypadku awarii sprzętu czy sytuacji awaryjnych.

Konserwacja systemów VNA wymaga specjalistycznego dostępu do korytarzy i elementów regałów na znacznej wysokości. Platformy serwisowe, systemy linowych czy specjalistyczne wózki konserwacyjne mogą być konieczne dla rutynowej obsługi. Harmonogramy konserwacji muszą minimalizować wpływ na operacje magazynowe przy zapewnieniu bezpieczeństwa systemów.

Technologie bezpieczeństwa na wysokości

Praca na wysokościach powyżej 12 metrów wymaga implementacji zaawansowanych systemów bezpieczeństwa chroniących personel, sprzęt i składowane towary przed konsekwencjami potencjalnych wypadków.

Systemy ochrony przeciwupadkowej dla operatorów wózków VNA muszą spełniać najwyższe standardy bezpieczeństwa pracy na wysokości. Kabiny operatorów są wyposażone w systemy pasów bezpieczeństwa, klatki ochronne i amortyzatory upadku. Automatyczne systemy hamowania mogą zatrzymać kabinę w przypadku awarii systemów podnoszących. Procedury ewakuacji z kabiny na wysokości 20-30 metrów wymagają specjalistycznego sprzętu i przeszkolenia personelu.

Systemy wykrywania kolizji wykorzystują czujniki laserowe, radarowe czy ultradźwiękowe do wykrywania przeszkód w ścieżce ruchu wózka. Automatyczne hamowanie może być uruchamiane przy wykryciu zagrożenia kolizji z regałami, innymi wózkami czy osobami. Systemy mogą być zintegrowane z zarządzaniem ruchem magazynowym dla koordynacji operacji wielu wózków jednocześnie.

Monitoring strukturalny regałów wysokich może wykorzystywać czujniki odkształceń, akcelerometry i systemy optyczne do ciągłego monitorowania stanu konstrukcji. Przekroczenie bezpiecznych wartości odkształceń czy drgań może automatycznie wyłączać systemy transportowe i alarmować personel konserwacyjny. Dane historyczne mogą być analizowane dla przewidywania potencjalnych problemów strukturalnych.

Systemy przeciwpożarowe w magazynach wysokich wymagają specjalnych rozwiązań ze względu na trudności dostępu i wysokie obciążenia ogniowe. Systemy tryskaczowe wysokociśnieniowe, systemy mgły wodnej czy gazowe systemy gaśnicze mogą być stosowane w zależności od charakteru składowanych towarów. Systemy wykrywania dymu i ciepła muszą być dostosowane do wysokich przestrzeni i możliwych zakłóceń od ruchu wózków.

Systemy ewakuacji i ratownictwa muszą uwzględniać specyfikę środowiska wysokiego magazynu. Drogi ewakuacyjne, systemy łączności awaryjnej i punkty zbiórki muszą być zaprojektowane dla szybkiej ewakuacji personelu z korytarzy VNA. Współpraca z miejscowymi służbami ratowniczymi może wymagać specjalistycznego przeszkolenia i wyposażenia dla operacji ratunkowych na wysokości.

Automatyzacja i systemy sterowania

Magazyny wysokie często wykorzystują zaawansowane systemy automatyzacji dla zwiększenia efektywności, dokładności i bezpieczeństwa operacji przy ekstremalnych wysokościach.

Systemy automatycznych magazynów wysokich mogą eliminować potrzebę obecności operatorów w korytarzach VNA, zastępując ich w pełni automatycznymi wózkami czy systemami transelewatorowymi. Automatyzacja może zwiększyć przepustowość magazynu o 100-300% przy jednoczesnej redukcji kosztów operacyjnych o 40-60%. Systemy mogą pracować 24 godziny na dobę bez przerw na odpoczynek personelu.

Sztuczna inteligencja w zarządzaniu magazynem wysokim może optymalizować rozmieszczenie towarów na podstawie częstotliwości obrotu, charakterystyk sezonowych i prognoz zapotrzebowania. Algorytmy mogą minimalizować czas dostępu do towarów przez strategiczne umieszczanie szybko rotujących produktów na niższych poziomach czy bliżej punktów kompletacji. Uczenie maszynowe może dostosowywać strategie do zmieniających się wzorców operacyjnych.

Systemy zarządzania energią mogą optymalizować zużycie elektryczności przez systemy podnoszące, oświetlenie i klimatyzację. Rekuperacja energii z systemów hamowania wózków może być zwracana do sieci elektrycznej. Inteligentne oświetlenie może aktywować się tylko w strefach aktualnej pracy, redukując zużycie energii o 60-80%.

Integracja z systemami zarządzania przedsiębiorstwem umożliwia automatyczne planowanie operacji magazynowych na podstawie zamówień, dostaw i prognoz sprzedaży. Systemy mogą automatycznie generować zlecenia przemieszczenia towarów, optymalizować sekwencje operacji i koordynować pracę z innymi działami przedsiębiorstwa.

Systemy predykcyjnej konserwacji wykorzystują dane z czujników do przewidywania awarii sprzętu przed ich wystąpieniem. Analiza wibracji, temperatur, prądów elektrycznych i innych parametrów może wskazywać na zbliżające się problemy techniczne. Planowana konserwacja może być przeprowadzana w optymalnych momentach, minimalizując przestoje i koszty napraw.

Ekonomika magazynów wysokich

Analiza ekonomiczna magazynów wysokich musi uwzględniać znacznie wyższe koszty inwestycyjne przy jednoczesnych dramatycznych oszczędnościach na kosztach gruntu i powierzchni użytkowej.

Koszty inwestycyjne magazynów wysokich są 2-4 razy wyższe niż standardowych rozwiązań ze względu na specjalistyczne konstrukcje, systemy VNA i automatyzację. Koszt budowy magazynu wysokiego może wynosić 2.500-4.500 zł/m² powierzchni w porównaniu do 800-1.500 zł/m² dla magazynów standardowych. Jednak pojemność składowania na metr kwadratowy może być 3-5 razy wyższa, co znacznie poprawia ekonomię projektu.

Oszczędności na gruncie są główną korzyścią ekonomiczną magazynów wysokich, szczególnie w drogich lokalizacjach przemysłowych. Grunt o wartości 200-500 zł/m² może być wykorzystany 3-5 razy efektywniej, co oznacza oszczędności 400-2.000 zł/m² na kosztach gruntu. W perspektywie 20-letniej eksploatacji oszczędności te mogą wielokrotnie przewyższać dodatkowe koszty inwestycyjne.

Koszty operacyjne magazynów wysokich mogą być niższe niż standardowych dzięki automatyzacji i wyższej gęstości składowania. Koszty personelu na paletę składowaną mogą być o 40-60% niższe, energia na jednostkę pojemności o 30-50% niższa, a koszty konserwacji rozłożone na większą liczbę pozycji paletowych. Systemy automatyczne mogą pracować 24/7 bez dodatkowych kosztów personelu.

Zwrot z inwestycji dla magazynów wysokich wynosi typowo 18-36 miesięcy w zależności od lokalnych kosztów gruntu, poziomu automatyzacji i intensywności wykorzystania. W drogich lokalizacjach miejskich okres zwrotu może być skrócony do 12-18 miesięcy. Analiza musi uwzględniać nie tylko bezpośrednie oszczędności, ale również korzyści strategiczne jak elastyczność lokalizacji i możliwość ekspansji.

Finansowanie projektów magazynów wysokich może wymagać specjalistycznych instrumentów finansowych ze względu na wysokie koszty początkowe i złożoność technologiczną. Leasing operacyjny, kredyty inwestycyjne z okresami karencji czy finansowanie projektowe mogą być stosowane w zależności od profilu finansowego inwestora i specyfiki projektu.

Przepisy i wymagania prawne

Budowa i eksploatacja magazynów wysokich podlega szczególnym przepisom prawnym i technicznym uwzględniającym zwiększone ryzyko związane z pracą na wysokości i złożonością systemów technicznych.

Przepisy budowlane dla magazynów wysokich mogą klasyfikować je jako obiekty o zwiększonym ryzyku, wymagające dodatkowych ekspertyz, procedur zatwierdzenia i nadzoru budowlanego. Projekty muszą być opracowane przez uprawnione biura projektowe z doświadczeniem w konstrukcjach wysokich. Odbiory techniczne mogą wymagać udziału rzeczoznawców i specjalistycznych badań konstrukcji.

Wymagania przeciwpożarowe dla magazynów wysokich są szczególnie restrykcyjne ze względu na trudności dostępu dla służb ratowniczych i wysokie obciążenia ogniowe. Systemy gaśnicze muszą być zaprojektowane dla skutecznego działania na wysokości 30-45 metrów. Materiały konstrukcyjne mogą być ograniczone do niepalnych, a systemy wentylacji muszą zapobiegać rozprzestrzenianiu dymu.

Przepisy bhp dotyczące pracy na wysokości wymagają specjalnych procedur, środków ochrony indywidualnej i systemów ratowniczych. Personel musi posiadać odpowiednie uprawnienia do pracy na wysokości i być regularnie szkolony w zakresie procedur bezpieczeństwa. Systemy zabezpieczające muszą spełniać najwyższe standardy i być regularnie kontrolowane.

Wymagania dotyczące systemów automatycznych mogą obejmować certyfikacje bezpieczeństwa funkcjonalnego, procedury walidacji oprogramowania i systemy redundancji. Normy przemysłowe dla systemów automatyki magazynowej określają poziomy integralności bezpieczeństwa i wymagania dotyczące niezawodności systemów.

Odpowiedzialność prawna operatora magazynu wysokiego może być zwiększona ze względu na specyficzne ryzyka i złożoność operacji. Ubezpieczenia odpowiedzialności cywilnej mogą wymagać wyższych sum ubezpieczenia i specjalnych klauzul dotyczących pracy na wysokości. Dokumentacja zgodności z przepisami musi być szczególnie staranna i kompletna.

Projektowanie konstrukcji stalowych

Regały paletowe o wysokości powyżej 12 metrów wymagają zaawansowanego projektowania konstrukcji stalowych uwzględniającego unikalne obciążenia i warunki pracy charakterystyczne dla magazynów wysokich.

Obliczenia statyczne wysokich regałów muszą uwzględniać efekty drugiego rzędu, wyboczenie globalne konstrukcji i wzajemne oddziaływanie elementów w układzie przestrzennym. Współczynniki bezpieczeństwa mogą być zwiększone w porównaniu do konstrukcji standardowych ze względu na konsekwencje potencjalnych awarii. Analiza metodą elementów skończonych jest zazwyczaj konieczna dla dokładnej oceny stanu naprężeń i odkształceń.

Dobór profili stalowych musi optymalizować nośność, sztywność i masę konstrukcji przy jednoczesnym uwzględnieniu ograniczeń transportowych i montażowych. Profile spawane na zamówienie mogą oferować lepsze parametry niż standardowe walcowane, ale wymagają wyższych nakładów na produkcję i kontrolę jakości. Stale wysokowytrzymałe mogą umożliwiać redukcję masy konstrukcji przy zachowaniu nośności.

Węzły konstrukcyjne w regałach wysokich przenoszą znacznie większe siły niż w konstrukcjach standardowych i wymagają szczególnej uwagi projektowej. Połączenia śrubowe muszą być zaprojektowane dla obciążeń dynamicznych i zmęczeniowych. Spawane węzły wymagają procedur kwalifikowanych i kontroli nieniszczącej 100% spawów odpowiedzialnych. Systemy kotwiące do fundamentów muszą przenosić siły wyrywające do 500 kN na kotwę.

Kontrola jakości produkcji i montażu musi być szczególnie rygorystyczna ze względu na konsekwencje potencjalnych defektów. Tolerancje wykonawcze mogą być zaostrzone do ±2 mm dla elementów krytycznych. Spawy muszą być kontrolowane metodami ultradźwiękowymi czy radiograficznymi. Geodezyjne pomiary kontrolne muszą sprawdzać geometrię konstrukcji na każdym etapie montażu.

Systemy zabezpieczeń antykorozyjnych muszą zapewniać długotrwałą ochronę w trudno dostępnych miejscach na wysokości. Cynkowanie ogniowe oferuje najlepszą ochronę, ale może być ograniczone gabarytami elementów. Systemy malarskie muszą uwzględniać trudności konserwacji na wysokości i mogą wymagać specjalnych składów o przedłużonej żywotności.

Systemy logistyczne i przepływy materiałów

Organizacja przepływów materiałów w magazynach wysokich wymaga specjalistycznego podejścia uwzględniającego ograniczenia systemów VNA i specyfikę operacji na znacznej wysokości.

Strategie lokalizacji towarów muszą minimalizować czasy dostępu przy uwzględnieniu ograniczeń systemów pionowego transportu. Analiza ABC może być modyfikowana przez uwzględnienie kosztów czasowych dostępu do różnych poziomów. Towary kategorii A mogą być lokalizowane na poziomach 3-8 metrów dla minimalizacji czasu podnoszenia, podczas gdy kategoria C może być składowana na maksymalnych wysokościach.

Systemy kompletacji zamówień w magazynach wysokich mogą wykorzystywać dedykowane strefy kompletacyjne na niższych poziomach zasilane z magazynu wysokiego. Systemy uzupełniania automatycznego mogą przemieszczać towary z wysokich poziomów do stref roboczych podczas małej aktywności operacyjnej. Batch picking może być stosowane dla optymalizacji wykorzystania czasu transportu pionowego.

Zarządzanie zapasami musi uwzględniać ograniczenia dostępu do niektórych poziomów podczas konserwacji czy awarii sprzętu. Systemy buforowania i redundancji mogą zapewniać ciągłość operacji przy częściowych niedostępnościach magazynu. Rotacja zapasów może wymagać specjalnych algorytmów uwzględniających koszty przemieszczania na różne wysokości.

Integracja z systemami transportu zewnętrznego musi uwzględniać czas potrzebny na dostęp do towarów z wysokich poziomów. Systemy rezerwacji i pre-pickingu mogą przygotowywać zamówienia z wyprzedzeniem. Bufory przy rampach załadunkowych mogą kompensować różnice w rytmach pracy magazynu wysokiego i transportu zewnętrznego.

Optymalizacja wykorzystania sprzętu VNA może obejmować algorytmy planowania tras, systemy kolejkowania zleceń i dynamiczną alokację zasobów. Minimalizacja pustych przebiegów, optymalizacja sekwencji operacji i równoważenie obciążenia między wózkami może zwiększać przepustowość systemu o 20-40%. Systemy symulacyjne mogą modelować różne strategie operacyjne dla identyfikacji optymalnych rozwiązań.

Przyszłość magazynów wysokich

Rozwój technologii konstrukcyjnych, automatyzacji i systemów zarządzania otwiera nowe możliwości dla magazynów wysokich, które mogą zrewolucjonizować logistykę przyszłości.

Magazyny w chmurach (Cloud Warehouses) wykorzystujące konstrukcje o wysokości 60-100 metrów mogą być technicznie możliwe przy wykorzystaniu najnowszych technologii konstrukcyjnych i automatyzacji. Pionowe miasta logistyczne mogą koncentrować ogromne pojemności składowania na minimalnych powierzchniach gruntu, co może być szczególnie cenne w gęsto zaludnionych obszarach metropolitalnych.

Systemy transportu pionowego nowej generacji mogą wykorzystywać technologie magnetycznej lewitacji, liny stalowe wysokowytrzymałe czy systemy pneumatyczne dla osiągnięcia znacznie wyższych prędkości i niezawodności. Systemy mogą transportować palety z prędkościami 5-10 m/s na wysokości 50-100 metrów.

Robotyka nowej generacji może umożliwić pełną automatyzację operacji na każdym poziomie magazynu wysokiego. Roboty wspinaczkowe, drony magazynowe i systemy sztucznej inteligencji mogą eliminować potrzebę obecności ludzi w strefach wysokich. Konserwacja może być prowadzona przez roboty specjalistyczne zdolne do pracy na ekstremalnych wysokościach.

Integracja z systemami miejskimi może obejmować połączenia z sieciami transportu publicznego, systemami zarządzania ruchem i infrastrukturą energetyczną. Magazyny wysokie mogą służyć jako węzły logistyczne dla dostaw dronami czy pojazdami autonomicznymi. Dachy magazynów mogą być wykorzystywane dla farm solarnych czy lądowisk dla pojazdów latających.

Zrównoważony rozwój może napędzać innowacje w zakresie materiałów konstrukcyjnych, systemów energetycznych i gospodarki obiegu zamkniętego. Magazyny wysokie mogą być projektowane jako struktury węglowo neutralne wykorzystujące odnawialne źródła energii, materiały z recyklingu i systemy regeneracji zasobów.

Regały paletowe do wysokich magazynów powyżej 12 metrów reprezentują szczyt inżynierii magazynowej, łączący zaawansowane technologie konstrukcyjne z nowoczesnymi systemami automatyzacji i zarządzania. Te rozwiązania oferują niezrównaną efektywność wykorzystania przestrzeni i mogą być kluczowe dla przyszłości logistyki w warunkach rosnących kosztów gruntu i zwiększających się wymagań środowiskowych. Firmy, które opanują technologie magazynów wysokich, zyskają znaczącą przewagę konkurencyjną przez możliwość lokalizacji w strategicznych miejscach przy optymalnych kosztach operacyjnych.
