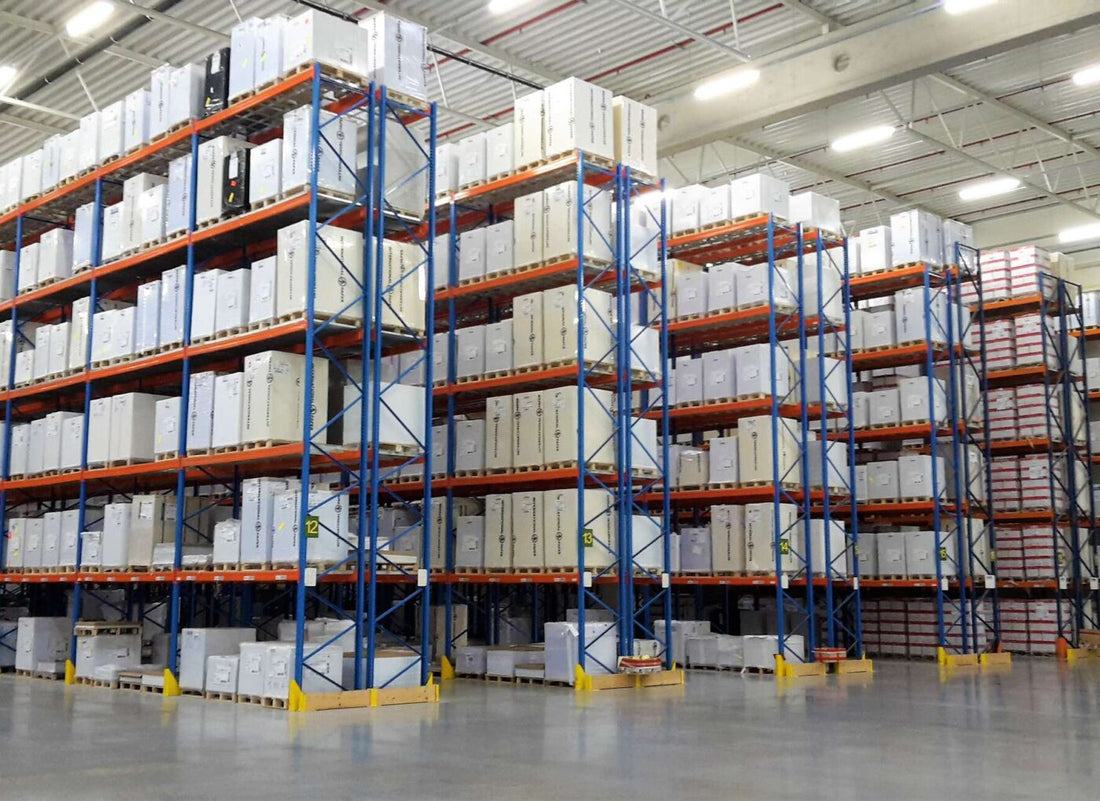

Regały paletowe - dopasowanie do różnych typów wózków widłowych

Harmonijne połączenie regałów paletowych z odpowiednim sprzętem transportowym to podstawa efektywnego magazynu. Błędne dopasowanie tych elementów może kosztować przedsiębiorstwo nawet 30% produktywności operacyjnej i znacząco zwiększyć ryzyko wypadków. Niniejszy przewodnik przedstawia kompleksową metodologię doboru regałów paletowych do różnych typów wózków widłowych, umożliwiając maksymalizację wykorzystania przestrzeni przy zachowaniu najwyższych standardów bezpieczeństwa.

Ekosystem magazynowy - synergia sprzętu i infrastruktury

Nowoczesny magazyn to złożony organizm, w którym każdy element musi współpracować z pozostałymi. Regały paletowe i wózki widłowe tworzą nierozerwalną parę, której optymalizacja decyduje o sukcesie całej operacji logistycznej.

Kluczowe wskaźniki dopasowania:

• Wskaźnik wykorzystania przestrzeni: 85-95% dla dobrze dopasowanych systemów
• Produktywność operatorów: wzrost o 25-40% przy optymalnej konfiguracji
• Bezpieczeństwo operacyjne: redukcja incydentów o 60-75%
• Koszty eksploatacyjne: oszczędności 15-25% przez zmniejszenie zużycia sprzętu

Ekonomiczny wpływ błędnego dopasowania:

• Straty produktywności: 20.000-80.000 zł rocznie na jeden wózek
• Zwiększone zużycie sprzętu: 30-50% szybsza degradacja
• Koszty ubezpieczeniowe: wyższe składki przez zwiększone ryzyko
• Przestoje operacyjne: 5-15% czasu pracy tracone na niepotrzebne manewry

Klasyfikacja wózków widłowych - specyfikacje techniczne

Kategoria I: Wózki czołowe (counterbalance) - uniwersalne workhorses

Najpopularniejszy typ wózków charakteryzujący się wysoką uniwersalnością zastosowania.

Parametry techniczne standardowe:

• Udźwig: 1.500-8.000 kg (standardowe 2.500-3.500 kg)
• Wysokość podnoszenia: 3.000-7.000 mm
• Promień skrętu: 2.100-2.800 mm
• Prędkość jazdy: 18-25 km/h z ładunkiem
• Czas podnoszenia: 15-25 sekund na maksymalną wysokość

Wymagania przestrzenne dla regałów:

• Szerokość korytarza roboczego: 3.200-4.000 mm (optymalne 3.600 mm)
• Wysokość składowania: maksymalnie 6.500 mm dla bezpiecznej obsługi
• Strefy manewrowe: minimum 1.500 mm na końcach korytarzy
• Odstępy między słupami: 2.700-3.300 mm (standardowo 2.700 mm)

Dostosowanie regałów paletowych:

Konstrukcja wzmocniona:

• Profile słupów: zwiększona grubość blachy (minimum 2,0 mm)
• Belki nośne: wzmocnione profile z zabezpieczeniami spadania
• Stężenia: dodatkowe elementy stabilizujące w strefach intensywnego ruchu
• Fundamenty: wzmocnione kotwy odporne na uderzenia boczne

Systemy zabezpieczeń specjalizowane:

• Odbojnice słupów: wysokość 400-600 mm, stalowe lub poliuretanowe
• Osłony narożne: ochrona zakończeń ciągów regałowych
• Belki ochronne: dodatkowe poziomy zabezpieczeń w strefach kolizyjnych
• Siatki zabezpieczające: ochrona przed wypadaniem towarów

Kategoria II: Wózki reach truck - optymalizacja wysokości

Specjalistyczne wózki z wysuwanymi masztami, dedykowane składowaniu wysokościowemu.

Charakterystyka techniczna:

• Udźwig: 1.400-2.500 kg
• Wysokość podnoszenia: 6.000-12.000 mm (rekordowe do 15.000 mm)
• Wysuw masztu: 600-1.200 mm w przód
• Promień skrętu: 1.700-2.200 mm
• Stabilność boczna: ±5° przy maksymalnym wysunięciu

Optymalizacja układu regałów:

• Szerokość korytarzy: 2.500-2.900 mm (ekonomiczne optimum 2.700 mm)
• Wysokość składowania: do 11.500 mm z zachowaniem marginesu bezpieczeństwa
• Tolerancje montażowe: ±2 mm poziomowość, ±5 mm pionowość
• Głębokość regałów: dostosowana do maksymalnego wysuwu masztu

Specjalne wymagania konstrukcyjne:

Precyzja montażu:

• Poziomowość belek: odchylenie maksymalne 3 mm na długości belki
• Równoległość ciągów: tolerancja ±10 mm na długości korytarza
• Wysokości poziomów: jednolitość ±5 mm w obrębie poziomu
• Mocowania belek: zabezpieczenia przed przypadkowym wyłączeniem

Systemy wspomagające:

• Centrowanie palet: prowadnice ułatwiające precyzyjne ustawienie
• Ograniczniki głębokości: zabezpieczenie przed przepchnięciem palety
• Oznakowanie laserowe: wskazanie optymalnej pozycji dla operatora
• Czujniki pozycji: automatyczne sygnalizowanie prawidłowego ustawienia

Kategoria III: Wózki VNA (Very Narrow Aisle) - maksymalizacja gęstości

Najbardziej zaawansowane systemy umożliwiające najwyższe wykorzystanie przestrzeni kubicznej.

Parametry eksploitacyjne:

• Szerokość korytarza: 1.500-1.800 mm
• Wysokość podnoszenia: 8.000-16.000 mm
• Udźwig: 1.000-2.000 kg
• Prędkość podnoszenia: 0,4-0,8 m/s
• Dokładność pozycjonowania: ±5 mm w trzech osiach

Infrastruktura prowadząca:

Prowadnice podłogowe:

• Szyny stalowe: profil T lub L, stal S355
• Montaż w posadzce: czołowo lub za pomocą kołków rozprężnych
• Tolerancje ułożenia: ±1 mm wysokość, ±2 mm położenie boczne
• Długość sekcji: 6-12 metrów z kompensatorami dylatacyjnymi

Prowadnice górne (wire guidance):

• Przewody prowadzące: częstotliwość 8-25 kHz
• Wysokość montażu: 50-200 mm nad maksymalną wysokością masztu
• Zasilanie: transformatory bezpieczeństwa 24V
• Redundancja: podwójne prowadzenie dla systemów krytycznych

Regały dedykowane VNA:

Konstrukcja ultra-precyzyjna:

• Tolerancje montażowe: ±1 mm dla elementów krytycznych
• Sztywność strukturalna: dodatkowe stężenia co 6-8 metrów
• Belki specjalne: wzmocnione profile z prowadnicami palet
• Systemy korekcyjne: możliwość regulacji po montażu

Bezpieczeństwo systemu:

• Systemy awaryjnego zatrzymania: czujniki kolizji na wózkach
• Kontrola dostępu: automatyczne bramy na wjeździe do korytarzy
• Monitoring pozycji: systemy RFID lub laserowe
• Procedury serwisowe: specjalne protokoły dostępu do korytarzy

Projektowanie układów regałowych - optymalizacja przestrzenna

Metodologia doboru parametrów

Analiza wymagań operacyjnych:

Charakterystyka ładunków:

• Masa jednostkowa: 300-1.500 kg (typowe palety EUR)
• Wymiary standardowe: 800x1200 mm, 1000x1200 mm
• Stabilność ładunku: współczynnik stabilności >1,5
• Częstotliwość dostępu: klasyfikacja ABC według rotacji

Intensywność operacji:

• Cykle robocze: liczba operacji/godzinę/wózek
• Czas dostępu: średni czas dotarcia do pozycji
• Peak hours: maksymalne obciążenie systemowe
• Sezonowość: wahania intensywności w cyklu rocznym

Optymalizacja geometryczna:

Wzór na szerokość korytarza roboczego:

Wk = Lw + 2 × Sw + 2 × c1 + c2
gdzie:
Wk - szerokość korytarza roboczego
Lw - długość wózka
Sw - szerokość ładunku
c1 - luz bezpieczeństwa (150-300 mm)
c2 - luz manewrowy (200-500 mm)

Obliczenie wysokości składowania:

Hs = Hw - Hb - Hm - c3
gdzie:
Hs - maksymalna wysokość składowania
Hw - wysokość podnoszenia wózka
Hb - wysokość budynku/konstrukcji
Hm - wysokość masztu wózka
c3 - margines bezpieczeństwa (300-500 mm)

Symulacje komputerowe układów

Modele 3D zintegrowane:

• CAD parametryczny: automatyczne dostosowanie wymiarów
• Symulacje ruchu: weryfikacja tras i manewrów
• Analizy kolizyjne: wykrywanie potencjalnych konfliktów
• Optymalizacja przepływów: minimalizacja czasu transportu

Software specjalistyczne:

• Programy symulacyjne: Arena, AnyLogic, Simio
• Moduły magazynowe: dedykowane narzędzia logistyczne
• Integracja z CAD: importowanie modeli regałów
• Raporty analityczne: wskaźniki efektywności operacyjnej

Systemy bezpieczeństwa adaptacyjne

Technologie aktywnego bezpieczeństwa

Systemy wykrywania kolizji:

• Czujniki ultrasoniczne: wykrywanie przeszkód w zasięgu 0,2-8 metrów
• Systemy kamerowe: rozpoznawanie obiektów przez AI
• Radary milimetrowe: precyzyjne pomiary odległości
• Sensory wibracyjne: wykrywanie uderzeń w regały

Systemy ostrzegawcze:

• Sygnalizacja świetlna: LED-y na wózkach i regałach
• Alarmy dźwiękowe: różne sygnały dla różnych zagrożeń
• Wibracje haptyczne: ostrzeżenia dla operatorów
• Komunikaty głosowe: instrukcje w języku operatora

Automatyczne systemy reakcyjne:

• Awaryjne hamowanie: automatyczne zatrzymanie przy zagrożeniu
• Ograniczenie prędkości: adaptacyjna kontrola w strefach ryzyka
• Blokada funkcji: wyłączenie podnoszenia przy niewłaściwej pozycji
• Powrót do pozycji bezpiecznej: automatyczna procedura ewakuacyjna

Pasywne systemy ochronne

Materiały absorbujące energię:

• Pianki poliuretanowe: absorpcja uderzeń do 15 kJ
• Kompozyty włókniste: regeneracja kształtu po deformacji
• Systemy hydrauliczne: tłumienie przez przepływ oleju
• Struktury honeycomb: równomierna dystrybucja naprężeń

Konstrukcje odkształcalne:

• Strefy zgniotu: kontrolowana deformacja elementów
• Połączenia rozłączne: zabezpieczenie przed uszkodzeniem całości
• Elementy wymienne: łatwa naprawa po incydencie
• Systemy redundantne: backup dla elementów krytycznych

Optymalizacja operacyjna - lean logistics

Zarządzanie ruchem w magazynie

Systemy zarządzania ruchem (TMS):

• Algorytmy routingu: najkrótsze trasy między lokalizacjami
• Zarządzanie kolejkami: optymalizacja czasów oczekiwania
• Priorytetyzacja zadań: pilne vs standardowe operacje
• Load balancing: równomierne wykorzystanie zasobów

Strefy operacyjne zdefiniowane:

• Fast lanes: korytarze dla szybkich operacji
• Slow zones: obszary zwiększonej ostrożności
• No-go areas: strefy zakaz dostępu podczas operacji
• Buffer zones: obszary czasowego składowania

Procedury operacyjne:

• SOP dla każdego typu wózka: standardowe procedury obsługi
• Cross-training operatorów: uniwersalne kompetencje
• Shift handover: przekazywanie informacji między zmianami
• Continuous improvement: kaizen w operacjach magazynowych

KPI i monitoring efektywności

Wskaźniki produktywności:

• Picks per hour: liczba pobrań na godzinę
• Travel time ratio: stosunek czasu jazdy do czasu operacji
• Utilization rate: współczynnik wykorzystania sprzętu
• Order completion time: czas realizacji zamówienia

Wskaźniki bezpieczeństwa:

• Near miss frequency: częstotliwość zdarzeń potencjalnie niebezpiecznych
• Incident rate: liczba wypadków na 100.000 godzin pracy
• Equipment damage: koszty napraw sprzętu
• Safety training compliance: ukończenie szkoleń bezpieczeństwa

Systemy raportowania:

• Dashboards real-time: monitoring na żywo
• Raporty automatyczne: codzienne, tygodniowe, miesięczne
• Analizy trendów: długoterminowe wzorce wydajności
• Benchmarking: porównanie z najlepszymi praktykami

Technologie przyszłości w magazynach

Automatyzacja i robotyzacja

AGV/AMR w systemach regałowych:

• Współpraca z regałami: systemy komunikacji dwukierunkowej
• Ładowanie automatyczne: stacje indukcyjne zintegrowane z podłogą
• Swarm intelligence: koordynacja wielu jednostek
• Fail-safe mechanisms: procedury awaryjne dla systemów autonomicznych

Systemy mieszane (człowiek + robot):

• Collaborative picking: człowiek i robot w jednym zespole
• Zone handoff: przekazywanie zadań między strefami
• Adaptive interfaces: interfejsy dostosowujące się do operatora
• Safety protocols: procedury bezpieczeństwa dla shared spaces

IoT i Industry 4.0

Inteligentne regały:

• Load cells: monitoring obciążeń w czasie rzeczywistym
• Temperature sensors: kontrola warunków przechowywania
• Vibration monitoring: wykrywanie anomalii strukturalnych
• RFID integration: automatyczna identyfikacja produktów

Predictive maintenance:

• Machine learning: przewidywanie awarii na podstawie danych
• Condition monitoring: ciągły monitoring stanu technicznego
• Automated scheduling: automatyczne planowanie konserwacji
• Parts inventory: zarządzanie zapasami części zamiennych
