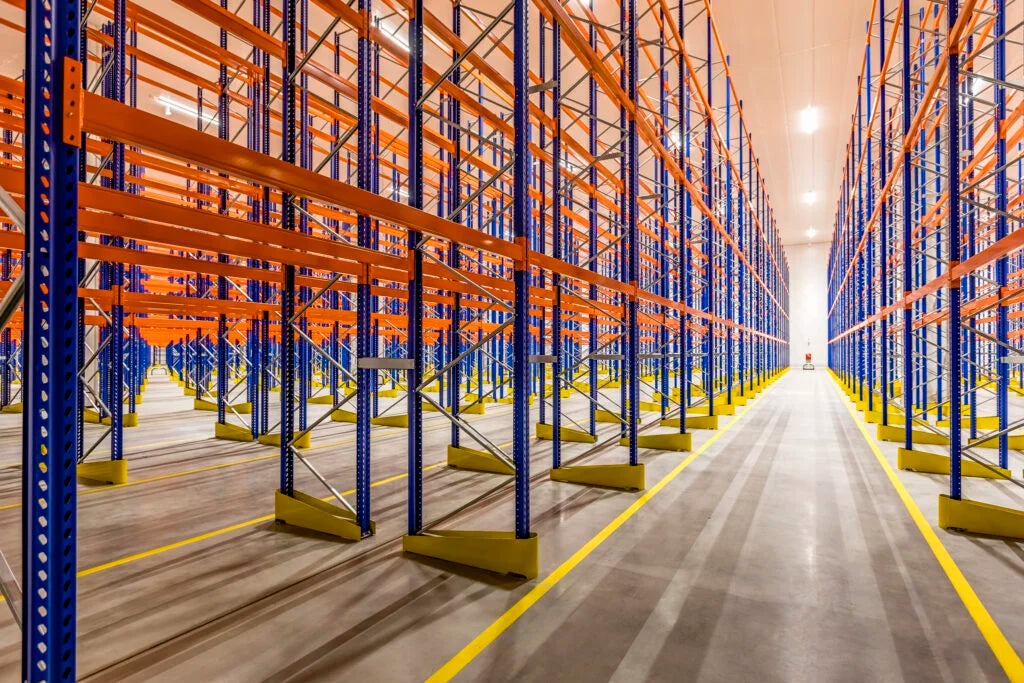

Regały paletowe w magazynach wysokiego składowania – kluczowe aspekty projektowania

Magazyny wysokiego składowania to odpowiedź na rosnące koszty gruntów i potrzebę maksymalizacji efektywności przestrzennej w logistyce. Podczas gdy tradycyjne magazyny wykorzystują jedynie 30-40% dostępnej kubatury budynku, nowoczesne systemy regałów paletowych pozwalają na wykorzystanie nawet 85-90% przestrzeni pionowej. Statystyki branżowe pokazują, że przejście na magazynowanie wysokie może zwiększyć pojemność składowania o 200-400% przy tej samej powierzchni podłogi. W Polsce funkcjonuje obecnie ponad 800 magazynów wysokiego składowania o wysokości przekraczającej 12 metrów, a ich liczba rośnie w tempie 15-20% rocznie. Kluczem do sukcesu takiej inwestycji jest profesjonalne projektowanie regałów paletowych, które musi uwzględniać nie tylko aspekty konstrukcyjne, ale również operacyjne, bezpieczeństwa i przyszłego rozwoju.

Fundamenty projektowania regałów paletowych

Projektowanie regałów paletowych w magazynach wysokiego składowania to proces inżynierski wymagający analizy dziesiątek zmiennych i parametrów. Pierwszym krokiem jest zawsze szczegółowa analiza potrzeb biznesowych, która determinuje wszystkie dalsze decyzje projektowe.

Analiza obciążeń i nośności konstrukcji

Podstawą każdego projektu regałów paletowych jest analiza obciążeń, która musi uwzględniać nie tylko masę składowanych towarów, ale również wszystkie siły dynamiczne występujące podczas eksploatacji. Standardowa paleta europejska może ważyć od 500 kg do 1500 kg, a w przypadkach szczególnych nawet do 2500 kg. W magazynie wysokim o 25 metrach pojedynczy słup regału może przenosić obciążenia przekraczające 150 ton.

Obciążenia dynamiczne generowane przez wózki widłowe podczas załadunku i rozładunku mogą być 2-3 razy większe od obciążeń statycznych. Nowoczesne systemy projektowania wykorzystują zaawansowane symulacje komputerowe do modelowania wszystkich scenariuszy obciążeniowych, uwzględniając również czynniki takie jak nierównomierne rozmieszczenie towaru czy jednoczesną pracę kilku wózków w tym samym rejonie.

Współczynniki bezpieczeństwa w projektowaniu regałów paletowych są ściśle określone przez normy europejskie. Dla obciążeń statycznych wynoszą zazwyczaj 1,67, ale mogą być zwiększane do 2,0 w przypadku magazynów o szczególnym znaczeniu lub przechowywaniu niebezpiecznych materiałów.

Optymalizacja wymiarów i geometrii

Wysokość poszczególnych poziomów regałów musi być precyzyjnie dostosowana do wymiarów składowanych towarów przy jednoczesnej minimalizacji marnotrawstwa przestrzeni. Standardowy luz manipulacyjny wynosi 100-150 mm ponad najwyższy punkt towaru, ale w systemach zautomatyzowanych może być zmniejszony do 75 mm dzięki precyzji układnic.

Głębokość regałów determinowana jest nie tylko wymiarami palet, ale również sposobem ich ustawienia i wymaganiami dotyczącymi dostępu. Regały pojedyncze mają głębokość około 1100 mm dla palet europejskich, podczas gdy regały podwójne mogą osiągać 2200 mm, eliminując jeden z korytarzy roboczych i zwiększając gęstość składowania.

Modularność konstrukcji jest kluczowa dla przyszłej elastyczności systemu. Standardowe moduły o szerokości 2700 mm pozwalają na składowanie trzech palet europejskich lub dwóch palet przemysłowych, zapewniając optymalne wykorzystanie przestrzeni przy zachowaniu możliwości rekonfiguracji.

Zaawansowane systemy regałów paletowych

Regały typu Drive-In - maksymalizacja gęstości

Systemy Drive-In są rewolucyjnym rozwiązaniem dla magazynów przechowujących duże ilości jednolitego asortymentu. Eliminując korytarze robocze między regałami, można zwiększyć pojemność składowania nawet o 85% w porównaniu z tradycyjnymi systemami regałów paletowych przejezdnych.

Konstrukcja regałów Drive-In wymaga szczególnej uwagi na wytrzymałość elementów nośnych, ponieważ wózki widłowe wjeżdżają bezpośrednio w strukturę regału. Specjalne szyny prowadzące wykonane ze wzmocnionych profili stalowych zapewniają precyzyjne prowadzenie wózka i chronią konstrukcję przed uszkodzeniami.

System LIFO (ostatni wchodzi, pierwszy wychodzi) charakterystyczny dla regałów Drive-In może być problematyczny dla produktów o ograniczonym okresie przydatności. Dlatego systemy te sprawdzają się idealnie w magazynach chemikaliów, materiałów budowlanych czy produktów o długiej trwałości.

Regały przepływowe - optymalizacja rotacji towaru

Regały paletowe przepływowe stanowią doskonałe rozwiązanie dla operacji wymagających ścisłego przestrzegania zasady FIFO (pierwszy wchodzi, pierwszy wychodzi). Palety umieszczane od strony załadunku przemieszczają się grawitacyjnie po specjalnych rolkach lub ślizgach do strony rozładunku.

Kąt nachylenia torów przepływowych musi być precyzyjnie obliczony - zazwyczaj wynosi 3-5 stopni, zapewniając płynny ruch palet przy jednoczesnej kontroli nad prędkością. Systemy hamowania i kontroli prędkości zapobiegają uszkodzeniu towarów podczas przemieszczania.

Separacja stref załadunku i rozładunku w regałach przepływowych znacząco zwiększa bezpieczeństwo operacji i pozwala na jednoczesną pracę w obu strefach bez wzajemnych zakłóceń. To rozwiązanie może zwiększyć przepustowość magazynu o 40-60% w porównaniu z tradycyjnymi systemami.

Nowoczesne systemy satelitarne

Regały paletowe satelitarne (shuttle) reprezentują najnowszy etap ewolucji systemów wysokiej gęstości. Specjalne wózki satelitarne poruszające się wewnątrz kanałów regałowych na szynach eliminują konieczność wjeżdżania wózków widłowych do konstrukcji regału.

Wózki satelitarne mogą być sterowane ręcznie przez operatora lub pracować w pełni automatycznie, komunikując się z systemem zarządzania magazynem. Prędkość pracy systemu satelitarnego może osiągać 150-200 cykli na godzinę, co jest 3-4 razy szybsze niż tradycyjne systemy Drive-In.

Elastyczność konfiguracji to kluczowa zaleta systemów satelitarnych. Ten sam kanał może być skonfigurowany jako FIFO lub LIFO w zależności od aktualnych potrzeb, a zmiana konfiguracji wymaga jedynie aktualizacji oprogramowania.

Aspekty bezpieczeństwa w magazynach wysokiego składowania

Systemy zabezpieczeń przeciw uderzeniom

Regały paletowe w magazynach wysokiego składowania są narażone na znacznie większe siły uderzenia niż w magazynach tradycyjnych ze względu na masę składowanych towarów i wysokości robocze. Profesjonalne systemy ochrony słupów potrafią zaabsorbować energię uderzenia pojazdu o masie 3 ton poruszającego się z prędkością 8 km/h.

Bariery ochronne korytarzy roboczych muszą być projektowane z uwzględnieniem specyfiki używanego sprzętu. Dla wózków reach truck o wysokości podnoszenia 15 metrów wymagane są bariery o wysokości minimum 400 mm wykonane z profili o odpowiedniej wytrzymałości.

Systemy ostrzegania i sygnalizacji wykorzystują technologie radarowe i laserowe do wykrywania zbyt szybkiego zbliżania się wózków do konstrukcji regałów. Automatyczne systemy mogą wysyłać ostrzeżenia dźwiękowe lub świetlne, a w systemach zautomatyzowanych nawet zatrzymywać pojazd.

Ochrona przeciwpożarowa w magazynach wysokich

Magazyny wysokiego składowania stanowią szczególne wyzwanie dla systemów przeciwpożarowych ze względu na trudność dostępu do górnych poziomów i efekt komina, który może przyspieszać rozprzestrzenianie się ognia. Systemy tryskaczowe muszą być zaprojektowane z uwzględnieniem przepływów powietrza między poziomami regałów.

Regały paletowe w magazynach wysokich często wymagają instalacji tryskacz wewnętrznych (ESFR - Early Suppression Fast Response) o zwiększonej wydajności. Jeden tryskacz może chronić obszar do 12 metrów kwadratowych, ale w regałach wysokich ta powierzchnia może być zmniejszona do 6-9 metrów kwadratowych.

Systemy detekcji wczesnej wykorzystują czujniki aspekcyjne (VESDA) pobierające próbki powietrza z różnych poziomów regałów i analizujące je pod kątem obecności dymu. Takie systemy mogą wykryć pożar nawet 10-15 minut wcześniej niż tradycyjne czujniki dymu.

Stabilność sejsmiczna konstrukcji

Chociaż Polska nie jest regionem o wysokiej aktywności sejsmicznej, projektowanie regałów paletowych o wysokości przekraczającej 15 metrów wymaga uwzględnienia oddziaływań dynamicznych. Konstrukcje wysokie są bardziej wrażliwe na drgania pochodzące z ruchu pojazdów, pracy maszyn czy nawet silnego wiatru.

Systemy tłumienia drgań mogą być zintegrowane z konstrukcją regałów poprzez specjalne łączniki gumowo-metalowe, które absorbują energie drgań. Dodatkowe stężenia poziome i przekątne zwiększają sztywność całej konstrukcji i redukują amplitudy drgań.

Monitoring konstrukcji w czasie rzeczywistym wykorzystuje czujniki przyspieszeń i odkształceń do ciągłego nadzoru stanu technicznego regałów. Systemy mogą automatycznie ostrzegać przed przekroczeniem bezpiecznych poziomów naprężeń i wykrywać początkowe oznaki uszkodzeń.

Integracja z systemami automatyzacji

Układnice regałowe i systemy AS/RS

W magazynach o wysokości przekraczającej 20 metrów układnice regałowe (transstackers) stają się niezbędnym elementem infrastruktury. Te zaawansowane systemy mogą obsługiwać regały paletowe o wysokości do 45 metrów z precyzją pozycjonowania ±5 mm.

Systemy AS/RS (Automated Storage and Retrieval Systems) zintegrowane z regałami paletowymi mogą osiągać wydajność 30-50 cykli na godzinę na jedną układnicę. W przypadku magazynów z wieloma układnicami pracującymi równolegle przepustowość może przekraczać 300 cykli na godzinę.

Synchronizacja między układnicami a systemami przenośników wymaga zaawansowanych algorytmów zarządzania ruchem. Systemy kontroli ruchu zapobiegają kolizjom i optymalizują trasy przemieszczania, minimalizując czasy oczekiwania i maksymalizując wykorzystanie sprzętu.

Inteligentne systemy zarządzania magazynem

Nowoczesne systemy WMS (Warehouse Management System) wykorzystują algorytmy sztucznej inteligencji do optymalizacji rozmieszczenia towarów w regałach paletowych. Analiza częstotliwości pobrań, sezonowości i korelacji między produktami pozwala na umieszczenie najczęściej pobieranych towarów w najbardziej dostępnych lokalizacjach.

Systemy zarządzania składowaniem ABC XYZ łączą analizę wartości towarów z analizą częstotliwości obrotu. Produkty kategorii A (wysokiej wartości) i X (wysokiej częstotliwości) otrzymują najlepsze lokalizacje w dolnych poziomach regałów blisko obszarów kompletacji.

Real-time inventory tracking wykorzystuje technologie RFID lub systemy wizyjne do ciągłego śledzenia lokalizacji każdej palety w magazynie. Systemy mogą automatycznie wykrywać błędy w rozmieszczeniu towarów i generować zadania korekcyjne.

Optymalizacja operacyjna i ergonomia

Projektowanie korytarzy roboczych

Szerokość korytarzy roboczych ma fundamentalny wpływ na wydajność operacji magazynowych. Korytarze bardzo wąskie (VNA) o szerokości 1,6-1,8 metra pozwalają na zwiększenie pojemności składowania o 40-50%, ale wymagają specjalistycznych wózków z obrotowymi kabinami lub systemami prowadzenia.

Systemy prowadzenia indukcyjnego dla wózków VNA wykorzystują przewody ułożone w posadzce korytarzy, które generują pole magnetyczne prowadzące wózek po idealnie prostej linii. Takie systemy zwiększają bezpieczeństwo i pozwalają na zmniejszenie szerokości korytarza o dodatkowe 10-15 cm.

Alternatywne systemy prowadzenia laserowego lub kamerowego nie wymagają modyfikacji posadzki, ale mogą być mniej precyzyjne w trudnych warunkach oświetleniowych. Systemy hybrydowe łączące kilka technologii zapewniają najwyższą niezawodność.

Oświetlenie w magazynach wysokich

Systemy oświetlenia w magazynach wysokiego składowania muszą zapewniać odpowiednie natężenie światła na wszystkich poziomach roboczych. Standardowe wymagania to minimum 200 lux na poziomie podłogi i 150 lux na najwyższych poziomach regałów.

Nowoczesne systemy LED z soczewkami asymetrycznymi kierują światło precyzyjnie w obszary robocze, minimalizując olśnienia operatorów wózków. Systemy inteligentne mogą automatycznie dostosowywać intensywność oświetlenia do aktualnej aktywności w poszczególnych korytarzach.

Oświetlenie awaryjne w magazynach wysokich musi zapewniać bezpieczną ewakuację z wszystkich poziomów roboczych. Systemy zasilania awaryjnego o żywotności minimum 3 godzin są standardem w obiektach o wysokości przekraczającej 15 metrów.

Trendy przyszłości w regałach paletowych

Regały mobilne i systemy przesuwne

Systemy regałów paletowych na torach przesuwnych pozwalają na eliminację większości korytarzy roboczych, zwiększając pojemność składowania nawet o 90%. Regały przemieszczają się po szynach zamontowanych w posadzce, tworząc korytarz roboczy tylko tam, gdzie jest aktualnie potrzebny.

Systemy sterowania ruchem regałów mobilnych wykorzystują czujniki bezpieczeństwa zapobiegające zgnieceniu pracowników lub sprzętu. Automatyczne systemy mogą otwierać korytarze na podstawie zadań generowanych przez system WMS, optymalizując dostęp do towarów.

Napędy elektryczne regałów mobilnych pozwalają na precyzyjne pozycjonowanie z dokładnością do 1 mm. Systemy rekuperacji energii odzyskują energię podczas hamowania ciężkich regałów, zwiększając efektywność energetyczną całego systemu.

Integracja z technologiami Industry 4.0

Internet rzeczy w regałach paletowych oznacza wyposażenie konstrukcji w czujniki monitorujące obciążenia, drgania, temperaturę i inne parametry eksploatacyjne. Dane z czujników pozwalają na predykcyjną konserwację i wczesne wykrywanie potencjalnych problemów.

Sztuczna inteligencja analizuje wzorce użytkowania regałów i optymalizuje rozmieszczenie towarów w czasie rzeczywistym. Systemy mogą przewidywać zapotrzebowanie na konkretne produkty i proaktywnie przygotowywać je do kompletacji.

Digital twins regałów paletowych to wirtualne modele, które w czasie rzeczywistym odzwierciedlają stan fizycznej konstrukcji. Symulacje przeprowadzane na digital twins pozwalają na testowanie różnych scenariuszy operacyjnych bez ryzyka dla rzeczywistego magazynu.

Ekonomiczne aspekty inwestycji

Analiza kosztów całkowitych TCO

Regały paletowe w magazynach wysokiego składowania wymagają znacznych inwestycji początkowych, ale charakteryzują się bardzo długą żywotnością eksploatacyjną. Wysokiej jakości konstrukcje mogą pracować bezawaryjnie przez 25-30 lat przy odpowiedniej konserwacji.

Koszty konstrukcji regałów stanowią zazwyczaj 15-25% całkowitej inwestycji w magazyn wysokiego składowania, ale ich wpływ na wydajność operacyjną jest decydujący. Dobrze zaprojektowane regały mogą zwiększyć przepustowość magazynu o 200-300% w porównaniu z tradycyjnymi rozwiązaniami.

Oszczędności operacyjne wynikające z wyższej gęstości składowania obejmują nie tylko mniejsze koszty gruntu i budowy, ale również zredukowane koszty ogrzewania, oświetlenia i konserwacji. Magazyn wysokiego składowania może być o 40-60% bardziej efektywny energetycznie niż magazyn tradycyjny o tej samej pojemności.

Zwrot z inwestycji i rentowność

Okresy zwrotu inwestycji w systemy regałów paletowych wysokiego składowania wynoszą zazwyczaj 3-7 lat w zależności od intensywności wykorzystania i lokalnych kosztów gruntu. W rejonach metropolitalnych, gdzie ceny gruntów są wysokie, zwrot może nastąpić już po 2-3 latach.

Elastyczność systemów modułowych pozwala na stopniowe rozbudowywanie infrastruktury w miarę rozwoju biznesu. Możliwość dodawania nowych sekcji czy poziomów bez zakłócania bieżących operacji to cenna właściwość zwiększająca atrakcyjność inwestycji.

Wartość rezydualna regałów paletowych pozostaje wysoka przez całą żywotność eksploatacyjną. Wysokiej jakości konstrukcje mogą zachować 60-70% wartości początkowej po 15 latach eksploatacji, co czyni je atrakcyjnym aktywem w bilansie firmy.
