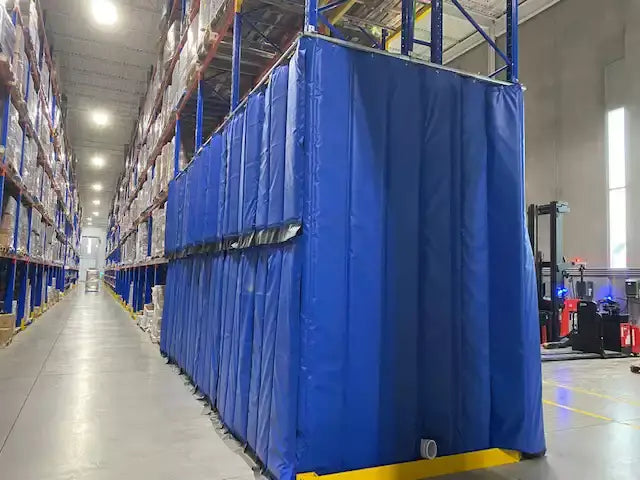

Regały paletowe z kurtynami termicznymi - separacja stref

Problem strat energii w magazynach wielotemperaturowych

Nowoczesne centra dystrybucyjne spożywczej często łączą w jednym budynku strefy o różnych temperaturach: ambient (+15/+25°C), chłodnia (+2/+8°C), mroźnia (-18/-25°C). Problem pojawia się w miejscach przejścia między strefami - bramy, korytarze, punkty przeładunkowe. Każde otwarcie bramy między strefą ciepłą a chłodną to masywna wymiana powietrza: ciepłe powietrze wpływa do chłodni nagrzewając ją, zimne wypływa marnując energię chłodzenia. Dla typowej bramy 3x3m otwartej przez 30 sekund, wymienianych jest ~80 m³ powietrza. Jeśli to dzieje się 200 razy dziennie (intensywny ruch), wymiana 16 000 m³/dzień. Energia potrzebna do schłodzenia 16 000 m³ powietrza z +20°C do +5°C: ~70 kWh/dzień = 25 500 kWh/rok = 18 000 PLN kosztu przy 0,70 PLN/kWh. Tylko jedna brama! Kurtyny termiczne to rozwiązanie redukujące te straty o 60-80%, zwracające się w 1-3 lata.

Czym są kurtyny termiczne i jak działają

Zasada działania - bariera powietrzna

Kurtyna termiczna (air curtain) to urządzenie generujące silny, skoncentrowany strumień powietrza skierowany pionowo w dół (rzadziej poziomo) tworzący niewidoczną barierę. Wentylator o wysokiej wydajności (1000-5000 m³/h dla kurtyny przemysłowej) wytwarza prędkość powietrza 8-15 m/s na wylocie dyszy. Strumień tworzy "ścianę" oddzielającą dwie przestrzenie o różnych temperaturach/ciśnieniach. Powietrze może być: (1) Nieogrzewane (ambient air curtain) - najczęstsze w aplikacjach chłodniczych, po prostu strumień powietrza z otoczenia. (2) Ogrzewane (heated air curtain) - grzałka elektryczna lub wodna podnosi temperaturę strumienia o 10-30°C powyżej otoczenia. Stosowane przy wejściach z zewnątrz do budynku (-10°C → +20°C). (3) Chłodzone - rzadkie, specjalne aplikacje gdzie powietrze kurtyny jest aktywnie chłodzone.

Mechanizm separacji - aerodynamika

Skuteczność kurtyny zależy od kilku parametrów aerodynamicznych: (1) Prędkość strumienia - musi być wystarczająca aby przebić różnicę ciśnień między strefami. Dla przejścia ambient-chłodnia minimum 10 m/s, dla ambient-mroźnia 12-15 m/s. (2) Kąt nachylenia strumienia - najskuteczniejsze 15-20° od pionu w stronę strefy o wyższym ciśnieniu (zazwyczaj cieplejszej). Zapobiega "podwijaniu" strumienia przez konwekcję. (3) Zasięg strumienia - dla wysokości przejścia H, zasięg powinien wynosić 1,2-1,5 x H aby "dotrzeć" do podłogi z wystarczającą prędkością. Dla bramy 3m wysokości, zasięg minimum 3,6-4,5m. (4) Grubość strumienia na wylocie - 10-20 cm dla kurtyn przemysłowych. Zbyt cienki rozpraszałby się za szybko, zbyt gruby wymagałby nadmiernej mocy wentylatora. Właściwie zaprojektowana kurtyna redukuje przepływ powietrza przez otwór o 70-85% vs brak kurtyny.

Typy montażu - poziome vs pionowe

Kurtyny poziome (najczęstsze): montowane nad otworem (brama, drzwi), dmuchają w dół. Zalety: grawitacja wspomaga strumień, efektywność najwyższa. Wymóg: dostęp do nadproża (minimum 30-50 cm przestrzeni nad otworem dla obudowy kurtyny). Kurtyny pionowe (boczne): montowane z boku otworu, dmuchają poziomo lub lekko w górę. Stosowane gdy brak miejsca nad otworem (niski sufit, konstrukcja) lub dla bardzo szerokich otworów (>6m) gdzie jedna kurtyna pozioma nie wystarczy - stosuje się dwie boczne naprzeciwko siebie, strumienie spotykają się tworząc barierę. Efektywność 10-15% niższa vs poziome ze względu na brak wspomagania grawitacją. Kurtyny recyrkulacyjne: strumień powietrza po przejściu przez otwór jest zbierany w dolnej części i zawracany do górnej części kurtyny - zamknięty obieg. Najwyższa efektywność (90-95% redukcji przepływu) ale droższe i bardziej skomplikowane - stosowane w ekstremalnych aplikacjach (mroźnie głębokiego mrożenia -40°C).

Integracja z systemami regałowymi

Montaż na konstrukcji regałów - rozwiązanie strukturalne

W magazynach gdzie regały paletowe tworzą granicę między strefami temperaturowymi (np. regały chłodnicze graniczą z regałami ambient przez wspólny korytarz), kurtyny termiczne można zamontować bezpośrednio na konstrukcji regałów. Zalety: (1) Nie wymaga dodatkowej konstrukcji wsporczej - słupy regału o odpowiedniej wytrzymałości (grubsze profile) służą jako podstawa. (2) Możliwość zainstalowania kurtyny w dowolnym miejscu wzdłuż linii regałów - tam gdzie faktycznie jest przejście/ruch. (3) Estetyka - kurtyna zintegrowana z regałem wygląda jako jeden system, nie jako "dodatek na siłę". Wymagania konstrukcyjne: (1) Słupy regału muszą być zwymiarowane na dodatkowe obciążenie 50-150 kg (w zależności od rozmiaru kurtyny). Dla standardowych regałów może wymagać wzmocnienia (grubsze profile, dodatkowe belki poziome). (2) Zasilanie elektryczne - kurtyna potrzebuje 1-5 kW mocy. Kable prowadzone wzdłuż konstrukcji regału, punkty przyłączeniowe co 10-15m. (3) Sterownie - czujniki ruchu/otwarcia inicjujące włączenie kurtyny montowane na słupach regału.

Kurtyny w korytarzach między regałami

Typowa konfiguracja: długi korytarz roboczy (100-200m) między wysokimi regałami paletowymi, część korytarza w strefie chłodniczej, część w ambient. Przejście między strefami bez fizycznej ściany/drzwi (wymagany dostęp dla wózków widłowych). Rozwiązanie: kurtyna termiczna rozciągająca się na całą szerokość korytarza (zazwyczaj 3-4m dla korytarzy standardowych, 1,8-2m dla narrow aisle). Montaż na specjalnej belce/konstrukcji wsporczej łączącej szczyty regałów po obu stronach korytarza. Konstrukcja musi być sztywna - kurtyna waży 80-200 kg dla szerokości 4m, dodatkowo siły aerodynamiczne od strumienia powietrza (100-300 N). Często stosuje się profile stalowe kwadratowe 100x100 mm lub ceowniki 120-140mm rozciągnięte między regałami. Alternatywnie: kurtyna modułowa - kilka mniejszych jednostek (po 1,5-2m szerokości) montowanych obok siebie na wspólnej belce. Łatwiejszy transport i montaż vs jedna duża jednostka 4m.

Systemy automatycznego sterowania

Kurtyna termiczna pracująca 24/7 to marnowanie energii - koszt elektryczny 1-5 kW x 24h x 365 dni x 0,70 PLN/kWh = 6-31 tys. PLN rocznie. Należy uruchamiać tylko gdy potrzebna. Systemy sterowania: (1) Czujniki ruchu (PIR lub radarowe) - wykrywają zbliżający się wózek widłowy/człowieka w odległości 3-5m, włączają kurtynę z 2-3s wyprzedzeniem (czas rozkręcenia wentylatora do pełnych obrotów). Po przejściu - wyłączenie z opóźnieniem 10-30s (upewnienie się że nikt nie idzie za pierwszym). (2) Czujniki otwarcia bramy - dla kurtyn przy bramach, kontaktron lub czujnik magnetyczny wykrywa moment rozpoczęcia otwierania, włącza kurtynę synchronicznie. (3) Integracja z systemem WMS/BMS - kurtyna otrzymuje sygnał z systemu zarządzania magazynem informujący o planowanym ruchu (np. wózek jedzie ze strefy A do B przez przejście X) i włącza się proaktywnie. (4) Uczenie maszynowe - system analizuje wzorce ruchu i przewiduje kiedy kurtyna będzie potrzebna, optymalizując czas włączenia. Koszt systemu sterowania: 3-8 tys. PLN instalacja + czujniki 500-1500 PLN/punkt. Oszczędność energii vs ciągła praca: 60-80% kosztu operacyjnego kurtyny. Zwrot: <1 rok.

Aplikacje w różnych konfiguracjach magazynowych

Przejście ambient - chłodnia (+20°C → +5°C)

Najczęstsza aplikacja w magazynach spożywczych. Strefa ambient z produktami suchymi (konserwy, napoje, makaron) graniczy ze strefą chłodniczą (nabiał, wędliny, świeże warzywa). Wymagania: (1) Kurtyna ambient (nieogrzewana) - powietrze pobierane ze strefy cieplejszej (ambient), dmuchane w dół tworząc barierę. Prędkość 10-12 m/s wystarczająca dla różnicy 15°C. (2) Wydajność 3000-4000 m³/h dla otworu 3x3m. (3) Moc 1,5-2,5 kW (same wentylatory, bez grzania). Efekty: Redukcja przepływu powietrza o 70-80%. Dla otworu używanego 4h dziennie (240 otwarć po 30s każde), oszczędność energii ~18 000 kWh/rok (bez kurtyny 25 500, z kurtyną 7 500). Wartość oszczędności: 12 600 PLN. Koszt kurtyny: 15-25 tys. PLN (jednostka + montaż + sterowanie). Zwrot: 1,2-2 lat. Dodatkowa korzyść: redukcja kondensacji i oblodzenia w strefie chłodniczej przy przejściu (mniej ciepłego wilgotnego powietrza wpływa), mniejsze obciążenie agregatów chłodniczych = dłuższa żywotność sprzętu.

Przejście chłodnia - mroźnia (+5°C → -20°C)

Jeszcze większa różnica temperatur (25°C) = większe wyzwanie. Aplikacje: centrum dystrybucyjne gdzie część produktów (świeże mięso, nabiał) przechowywana w +5°C, część (mrożonki) w -20°C. Przejście bez śluzy pośredniej to ogromne straty. Wymagania kurtyny: (1) Bardzo wysoka prędkość strumienia 14-16 m/s (duża różnica ciśnień wynikająca z różnicy gęstości powietrza przy ekstremalnych temperaturach). (2) Wydajność 5000-6000 m³/h dla otworu 3x3m. (3) Moc 3-5 kW. (4) Najlepiej konfiguracja recyrkulacyjna - strumień powietrza po przejściu zbierany i zawracany, minimalizuje mieszanie mas powietrza. Efekty: Redukcja przepływu 75-85%. Oszczędność energii: trudna do precyzyjnego wyliczenia (zależy od COP agregatów dla różnych temperatur), szacunkowo 40-60 tys. PLN/rok dla intensywnie używanego przejścia. Koszt kurtyny: 35-55 tys. PLN (większa moc, recyrkulacja, specjalne materiały odporne na kondensację/oblodzenie). Zwrot: <1,5 roku. Krytyczne: kurtyna musi być regularnie odszraniana - kondensacja pary z ciepłej strefy na zimnych elementach kurtyny prowadzi do narostu lodu. Systemy z grzałkami odszraniającymi (automatyczne cykle co 6-12h) lub ręczne odszranianie raz na tydzień.

Wejścia zewnętrzne - rampy załadunkowe

Rampa załadunkowa magazynu chłodniczego to punkt ekstremalnych strat - każda ciężarówka parkująca na rampie otwiera bramę łączącą chłodnię (+5°C) z zewnętrzem (latem +30°C, zimą -10°C). Nawet z dokami hermetycznymi (dock shelter), szczelność 100% nieosiągalna. Rozwiązanie: kurtyna termiczna nad bramą załadunkową. Specyfika: (1) Latem (ochrona przed ciepłem): kurtyna ambient lub lekko chłodzona, chroni chłodnię przed napływem gorącego powietrza. Oszczędność 30-50 tys. PLN/sezon dla intensywnie używanej rampy (30-50 ciężarówek dziennie). (2) Zimą (ochrona przed mrozem): kurtyna z mocną grzałką (8-15 kW elektrycznych lub 20-40 kW wodnych z ciepłej wody z systemu grzewczego budynku) podnosi temperaturę strumienia do +15/+20°C. Chroni produkty w chłodni przed zamarzaniem (paradoks - chłodnia ma +5°C ale zimą gdy zewnątrz -15°C, wpływające zimne powietrze może lokalnie obniżyć temperaturę do <0°C zamrażając wrażliwe produkty). Dodatkowo komfort operatorów wózków - pracują w +5°C, co jest akceptowalne, ale podmuch -15°C przez otwarty dok jest nie do wytrzymania. Koszt: 25-45 tys. PLN dla kurtyny przemysłowej z grzaniem dla bramy 4x4m. Oszczędności + korzyści BHP uzasadniają inwestycję.

Strefy pickingowe - separacja mikroklimatów

W magazynach e-grocery (spożywczy e-commerce) często strefa pickingowa (gdzie pracownicy kompletują zamówienia) jest utrzymywana w +12/+15°C (kompromis - chłodniej niż ambient dla ochrony produktów, cieplej niż pełna chłodnia dla komfortu pracowników pracujących 8h). Ta strefa graniczy z magazynem bulk w +5°C (pełne palety) i strefą pakowania w +18°C. Przejścia między strefami wymagają separacji. Kurtyny termiczne mini - mniejsze jednostki 1-2m szerokości dla przejść pieszych lub wózków paletowych. Moc 0,5-1,5 kW, koszt 5-12 tys. PLN/sztuka. Rozmieszczone w kluczowych punktach (wejścia do strefy picking z obu stron). Efekt: utrzymanie +12/+15°C w strefie picking bez nadmiernego obciążenia agregatów. Oszczędność energii: 5-10% całkowitego zużycia chłodzenia (znaczące dla dużych magazynów e-grocery zużywających 1-2 mln kWh/rok). Korzyści BHP: pracownicy w +15°C są produktywni przez całe 8h zmiany (vs +5°C gdzie po 4-6h pojawia się znaczące zmęczenie i stężenie wilgoci), sick days spadek o 15-25%.

Parametry techniczne i dobór kurtyn

Obliczanie wydajności wymaganej

Wydajność kurtyny (m³/h) zależy od: (1) Wymiarów otworu: szerokość W (m) x wysokość H (m). (2) Różnicy temperatur: ΔT (°C). (3) Prędkości strumienia na wylocie: v (m/s). Formuła uproszczona: Q = W × v × 3600 (m³/h). Przykład: otwór 3m szerokości, wymagana prędkość 12 m/s → Q = 3 × 12 × 3600 = 129 600 m³/h. To wydajność teoretyczna na wylocie. W praktyce producenci podają wydajność nominalną dla standardowych warunków (20°C, 1013 hPa). Dla aplikacji chłodniczych należy zastosować współczynnik korekcyjny: k = 1,2-1,5 (zależny od ΔT). Więc wymagana wydajność nominalna: 129 600 / 1,3 ≈ 100 000 m³/h. Kurtyny przemysłowe oferują 3000-15 000 m³/h per jednostka. Dla naszego przykładu potrzeba: 100 000 / 10 000 = 10 jednostek obok siebie. To bardzo duży otwór - w praktyce dla otworu 3m stosuje się 2-3 jednostki wysokowydajne = koszt 50-90 tys. PLN.

Moc elektryczna i koszty operacyjne

Moc kurtyny składa się z: (1) Moc wentylatorów: zależy od wydajności i ciśnienia statycznego (oporu aerodynamicznego). Typowo 0,15-0,25 kW na 1000 m³/h wydajności. Dla kurtyny 5000 m³/h: 0,75-1,25 kW. (2) Moc grzałek (jeśli heated): 3-5 kW na metr szerokości kurtyny dla podniesienia temperatury strumienia o 15-20°C. Dla kurtyny 3m: 9-15 kW. Łącznie: ambient kurtyna 5000 m³/h = 1 kW, heated kurtyna 3m szerokości = 10-16 kW. Koszty operacyjne (przy założeniu praca 25% czasu - sterowanie automatyczne): Ambient: 1 kW × 0,25 × 24h × 365 × 0,70 PLN = 1 533 PLN/rok. Heated: 13 kW × 0,25 × 24h × 120 dni (sezon zimowy) × 0,70 = 6 552 PLN/rok. Koszty niskie w porównaniu do oszczędności energii chłodzenia (10-50 tys. PLN/rok), stąd ROI pozytywny.

Poziom hałasu i komfort pracy

Kurtyny termiczne generują hałas - wentylatory o wysokiej wydajności wirujące z dużą prędkością (2000-3000 rpm). Poziom hałasu: 55-75 dB na 1m od urządzenia, zależny od mocy i konstrukcji. Dla porównania: normalna rozmowa 60 dB, głośna kuchnia 70 dB, hałaśliwa hala produkcyjna 80 dB. Kurtyna 65-70 dB jest zauważalna ale akceptowalna w środowisku magazynowym (gdzie i tak panuje hałas od wózków, przenośników 70-80 dB). Problematyczne są instalacje w pobliżu biur, stref socjalnych - tam wymagane <60 dB. Rozwiązania redukcji hałasu: (1) Kurtyny z izolacją akustyczną - obudowa z materiałów dźwiękochłonnych (pianka, wełna mineralna). Redukcja 5-10 dB, koszt +15-25%. (2) Montaż z tłumikami dźwięku - wkładki akustyczne w kanałach powietrznych. Redukcja 3-6 dB, koszt +10%. (3) Wolnoobrotowe wentylatory EC - silniki elektronicznie komutowane o zmiennych obrotach. Przy tej samej wydajności: obroty niższe o 20-30% = hałas mniejszy o 6-10 dB. Koszt +30-50% vs standardowe wentylatory AC. (4) Lokalizacja - jeśli możliwe, montaż kurtyn w odległości >5m od stałych stanowisk pracy (poziom hałasu spada o 6 dB przy podwojeniu odległości).

Producenci i modele dostępne na rynku

Rozwiązania premium - Biddle, Thermoscreens

Biddle (Holandia) - lider europejski w kurtynach przemysłowych. Seria S, CA-R dla aplikacji chłodniczych. Modele do 15 000 m³/h per jednostka, wersje recyrkulacyjne, sterowanie PLC z integracją BMS. Ceny: 12-35 tys. PLN/jednostka (zależnie od mocy i opcji). Gwarancja 3-5 lat, dostępność części 15+ lat. Jakość najwyższa - stal nierdzewna, łożyska przemysłowe, wentylatory EC, kontrolery programowalne. ROI dłuższy (wyższy koszt) ale niezawodność i żywotność 15-20 lat. Thermoscreens (UK/Szwecja) - specjalizacja w środowiskach ekstremalnych (mroźnie -40°C, czyste pomieszczenia farmaceutyczne). Seria Cold Store, Arctic. Wydajność do 18 000 m³/h, prędkości do 18 m/s. Ceny: 18-45 tys. PLN/jednostka. Stosowane przez duże sieci retail (Tesco, Carrefour w UK/Skandynawii) w centrach dystrybucyjnych. Dla dużych inwestycji (10+ kurtyn) opłaca się premium - oszczędności energii szybko zwracają wyższą cenę zakupu.

Rozwiązania średniej klasy - Frico, Teddington

Frico (Szwecja, należy do Systemair) - dobry stosunek cena/jakość. Seria AGIH (przemysłowa z grzaniem), AD (ambient). Wydajność 3000-10 000 m³/h, ceny 8-22 tys. PLN/jednostka. Komponenty europejskie, wentylatory z łożyskami kulkowymi, sterowanie podstawowe (włącz/wyłącz) lub opcjonalne PLC. Gwarancja 2-3 lata. Popularne w polskich magazynach średniej wielkości - dobra wydajność, przystępna cena, dostępność serwisu. Teddington (UK) - seria Industrial, Cold Room. Podobny zakres wydajności i cen co Frico. Specjalizacja w montażu zintegrowanym z bramami szybkobieżnymi (high-speed doors) - pakiet: brama + kurtyna + sterowanie = kompleksowe rozwiązanie dla przejść. Koszt pakietu: 40-80 tys. PLN. Wygodne dla inwestorów - jeden dostawca, jedna gwarancja, synchronizacja działania bramy i kurtyny.

Rozwiązania budżetowe - producenci azjatyccy

Daxcom, Nedfon (Chiny) - kurtyny przemysłowe w cenach 4-12 tys. PLN/jednostka (50-60% ceny europejskiej konkurencji). Wydajność porównywalna (specyfikacje podobne), jakość komponentów niższa - łożyska toczne zamiast kulkowe (żywotność 5-8 lat vs 10-15), wentylatory AC standardowe (bez EC), sterowanie podstawowe. Gwarancja 1-2 lata, serwis ograniczony (często brak lokalnych partnerów, części z importu z Chin = długi czas dostawy 4-8 tygodni). Dla kogo? Małe firmy z ograniczonym budżetem, aplikacje o niskiej intensywności (otwór używany <2h/dzień gdzie nawet niższa trwałość daje 5-10 lat użytkowania). Ryzyko: awaria po 3-4 latach może wymagać wymiany całej jednostki (części niedostępne/nieopłacalne) vs naprawa w przypadku premium. Dla dużych instalacji (10+ kurtyn pracujących 24/7) nie rekomendowane - TCO (Total Cost of Ownership) przez 10 lat wyższy niż premium ze względu na częstsze wymiany i przestoje.

Wdrożenie i integracja z infrastrukturą magazynu

Projektowanie instalacji - współpraca z architektem

Instalacja kurtyn termicznych powinna być zaplanowana na etapie projektowania magazynu lub gruntownej modernizacji. Kluczowe aspekty: (1) Konstrukcja nośna - słupy, belki, nadproża muszą być zwymiarowane na dodatkowe obciążenie kurtyn (50-200 kg per jednostka). Dla nowych budynków: projektant uwzględnia od początku. Dla istniejących: ocena statyczna czy struktura udźwignie, ewentualnie wzmocnienie (dodatkowe słupy, belki podpierające). (2) Zasilanie elektryczne - kurtyny wymagają dedykowanych obwodów. Dla kurtyny 15 kW: przewód 5x4 mm² Cu, wyłącznik 25A, zabezpieczenie różnicowoprądowe 30mA. Trasa kabli od rozdzielni do punktu montażu - planowanie tras (w kanałach, listwach) unikając kolizji z innymi instalacjami. (3) Sterowanie - integracja z BMS budynku wymaga przewodów sygnałowych (sterownie 24V DC lub Ethernet) łączących kurtyny z centralą. Topologia magistrali, adresacja IP, protokoły (Modbus, BACnet). (4) Odwodnienie kondensatu - kurtyny w aplikacjach z dużą różnicą temperatur generują kondensat (para z ciepłego powietrza skrapla się na zimnych elementach kurtyny). Wymaga odprowadzenia - rynienki, rury spustowe, odpływ do kanalizacji. Planowanie tras odpływu unikając przecieków na podłogę (ryzyko poślizgów).

Montaż i uruchomienie - proces krok po kroku

Typowy montaż kurtyny przemysłowej 3m nad przejściem między strefami: (1) Przygotowanie - wyłączenie ruchu w obszarze montażu (zamknięcie korytarza, wyznaczenie strefy bezpieczeństwa), podnośnik nożycowy/kosz (dostęp do wysokości 3-5m), narzędzia (wkrętarka, klucze, poziomica laserowa). Czas: 0,5 dnia. (2) Montaż konstrukcji wsporczej - jeśli kurtyna mocowana do regałów: wiercenie otworów w słupach, montaż wsporników stalowych na śruby M12-M16 z podkładkami dystansowymi, sprawdzenie poziomości i prostopadłości. Czas: 1 dzień dla konstrukcji 4m. (3) Podniesienie i zamocowanie kurtyny - kurtyna 3m waży 80-150 kg, wymaga 3-4 osób lub podnośnika. Zawieszenie na wspornikach, dokręcenie, sprawdzenie stabilności. Czas: 0,5 dnia. (4) Podłączenie elektryczne - poprowadzenie kabli zasilających i sterowniczych od rozdzielnicy, podłączenie do terminali kurtyny zgodnie ze schematem (L1, L2, L3, N, PE dla zasilania; SIG+, SIG- dla sterowania), test ciągłości, izolacji. Czas: 0,5 dnia. (5) Uruchomienie i konfiguracja - włączenie zasilania, test wentylatora (obroty rosnące płynnie do nominalnych, brak wibracji/hałasów nietypowych), kalibracja czujników (próg wykrycia ruchu, opóźnienia włączenia/wyłączenia), test strumienia powietrza (pomiar prędkości anemometrem w kilku punktach, sprawdzenie czy osiąga specyfikację), integracja ze sterowaniem (test automatycznego włączania przy ruchu/otwarciu). Czas: 1 dzień. Łączny czas montażu: 3-4 dni dla jednej kurtyny. Koszt robocizny: 5-10 tys. PLN (elektryka + montażyści). Total koszt (kurtyna + montaż): 20-35 tys. PLN dla jednostki średniej klasy.

Szkolenie operatorów i konserwacja

Po uruchomieniu - szkolenie dla pracowników magazynu: (1) Obsługa podstawowa - włączanie/wyłączanie (jeśli manualne), resetowanie po alarmie (przeciążenie termiczne, błąd czujnika), wymiana filtrów powietrza (co 3-6 miesięcy w zależności od zapylenia). (2) Rozpoznawanie problemów - nietypowe dźwięki (łożyska zużyte), spadek wydajności (filtr zapchany, wentylator wolniejsze obroty), wyciek kondensatu (odpływ zatkany), oblodzenie (zbyt niska temperatura otoczenia lub problem z grzałką odszraniającą). Procedury zgłaszania do konserwacji. (3) Bezpieczeństwo - nigdy nie sięgać do strumienia powietrza (prędkość 15 m/s może porwać luźne przedmioty, zawinąć włosy/ubranie), wyłączać zasilanie przed jakimikolwiek pracami przy kurtynie, nie blokować wlotów/wylotów powietrza (ryzyko przegrzania silnika). Konserwacja planowa: (1) Miesięcznie - oględziny wizualne (brak uszkodzeń mechanicznych, oblodzenia, wycieków), czyszczenie filtrów (odkurzacz lub sprężone powietrze). (2) Kwartalnie - test wydajności (pomiar prędkości strumienia), sprawdzenie połączeń elektrycznych (dokręcenie zacisków). (3) Rocznie - wymiana filtrów, smarowanie łożysk (jeśli wymagane - niektóre są bezobsługowe), inspekcja paska napędowego (jeśli zastosowany - wymiana co 2-3 lata), pomiar poboru mocy (wzrost o >15% vs nominalny = problem z silnikiem/wentylatorem). Koszt konserwacji: 1-2 tys. PLN/rok dla małych jednostek, 3-5 tys. dla dużych. Kontrakt serwisowy z producentem lub lokalnym elektrykiem/mechanikiem.

Case study - centrum dystrybucyjne sieci supermarketów

Wyzwanie operacyjne

2022 - Sieć supermarketów regionalna (80 sklepów, Polska centralna), centrum dystrybucyjne 15 000 m² pod Łodzią. Układ: 40% ambient (+18°C, produkty suche), 40% chłodnia (+5°C, świeże produkty), 20% mroźnia (-22°C, mrożonki). Problem: przejścia między strefami to bramy 4x4m, intensywny ruch (wózki widłowe przewożące palety między strefami, 300-500 przejść dziennie, każde przejście = otwarcie bramy na 60-90s). Straty energii ogromne. Pomiary: zużycie energii na chłodzenie 3,2 mln kWh/rok, koszt 2,24 mln PLN (0,70 PLN/kWh). Z tego szacunkowo 25-30% to straty przez niekontrolowaną wymianę powietrza w przejściach = 700-900 tys. PLN marnowane. Dodatkowo: agregaty chłodnicze pracujące na 90-100% mocy przez większość czasu (kompensacja napływu ciepła) = przyspieszone zużycie, awarie co 2-3 lata (koszty napraw 50-150 tys. PLN/zdarzenie). Dyrektor operacyjny: "Musimy coś zrobić z tymi stratami - budżet energii zjada marżę".

Wdrożone rozwiązanie

Projekt 03-06.2023, budżet 450 tys. PLN. Zakres: (1) Instalacja kurtyn termicznych w 6 kluczowych przejściach: 3x przejście ambient-chłodnia (bramy 4x4m) - kurtyny Frico AGIH180 (3 jednostki po 1,5m, łącznie 4,5m na bramę, wydajność 3x6000=18 000 m³/h, moc 3x1,8 kW wentylatory = 5,4 kW per brama). Koszt per brama: 45 tys. PLN (3x12 kurtyna + 9 montaż). 2x przejście chłodnia-mroźnia (bramy 3x3m) - kurtyny Biddle CA-R140 recyrkulacyjne (2 jednostki po 1,5m, wydajność 2x7000=14 000 m³/h, moc 2x2,5 kW = 5 kW per brama). Koszt per brama: 65 tys. PLN (2x28 kurtyna + 9 montaż). 1x przejście ambient-mroźnia (rzadko używane, brama 3x3m) - kurtyna Thermoscreens Arctic (2 jednostki, 2x8000=16 000 m³/h, moc 2x3 kW = 6 kW). Koszt: 75 tys. PLN. Łącznie kurtyny: 3x45 + 2x65 + 75 = 340 tys. PLN. (2) System sterowania zintegrowany z BMS - czujniki radarowe przed każdą bramą (wykrycie wózka 5m przed bramą), sterowniki PLC synchronizujące otwarcie bramy i włączenie kurtyny. Koszt: 60 tys. PLN. (3) Modernizacja zasilania elektrycznego - nowe obwody od rozdzielni, rozbudowa rozdzielnicy (dodatkowe wyłączniki). Koszt: 50 tys. PLN. Total: 450 tys. PLN. Realizacja 12 tygodni (montaż nocny/weekendowy bez zatrzymywania operacji).

Rezultaty po 18 miesiącach

Pomiary energii (porównanie 2024 vs 2022, znormalizowane na liczbę dni z podobnymi temperaturami zewnętrznymi): Zużycie na chłodzenie: spadek z 3,2 mln kWh do 2,4 mln (-25%), koszt z 2,24 mln do 1,68 mln PLN (-560 tys. PLN rocznie!). Przekroczyło oczekiwania (prognozowano 20%). Agregaty chłodnicze: obciążenie średnie spadło z 92% do 68% mocy nominalnej, żywotność prognozowana wzrosła z 8-10 lat do 12-15 lat. Brak awarii w okresie 18 miesięcy (vs 2 awarie w analogicznym okresie poprzednio, koszt napraw 180 tys. PLN uniknięty). Komfort pracowników: ankiety pokazały 35% redukcję skarg na "przeciągi" i "zimne powietrze" w strefach przejściowych. Mniej dni chorobowych (infekcje górnych dróg oddechowych spowodowane ekspozycją na zmienne temperatury) - spadek o szacunkowe 120 dni/rok dla całego zespołu 150 osób = oszczędność ~100 tys. PLN. Koszty operacyjne kurtyn: energia (sterowanie włącza kurtyny średnio 20% czasu): 6 kurtyn x średnia moc 5,5 kW x 0,20 x 24h x 365 x 0,70 = 32 tys. PLN. Konserwacja: 6 x 2 tys. = 12 tys. PLN. Łącznie OPEX kurtyn: 44 tys. PLN. Netowa oszczędność: 560 (energia) + 180 (uniknięte awarie, amortyzowane) + 100 (BHP) - 44 (OPEX kurtyn) = 796 tys. PLN rocznie. Inwestycja 450 tys. PLN - zwrot w 6,8 miesięcy! CFO: "To był no-brainer. Dlaczego nie zrobiliśmy tego 5 lat wcześniej - straciliśmy 3-4 miliony złotych przez ostatnie lata".

Podsumowanie

Kurtyny termiczne zintegrowane z systemami regałów paletowych stanowią wysoce efektywne rozwiązanie problemu strat energii w magazynach wielotemperaturowych. Redukując niekontrolowaną wymianę mas powietrza między strefami o różnych temperaturach o 70-85%, kurtyny pozwalają na oszczędności energii rzędu 15-30% całkowitego zużycia na chłodzenie - co dla typowego magazynu spożywczego oznacza 200-800 tys. PLN rocznie. Przy kosztach inwestycyjnych 15-55 tys. PLN per przejście, okres zwrotu 6-24 miesiące jest wyjątkowo atrakcyjny.

W erze rosnących kosztów energii, zaostrzających się wymogów ESG i presji na redukcję śladu węglowego, kurtyny termiczne przestają być opcją nice-to-have, a stają się koniecznością ekonomiczną i ekologiczną. Dodatkowe korzyści - przedłużenie żywotności agregatów chłodniczych, poprawa komfortu pracowników, redukcja kondensacji i oblodzenia - tylko wzmacniają biznesowy case. Dla każdego magazynu operującego w wielu temperaturach, audyt przejść między strefami i analiza opłacalności kurtyn termicznych powinny być priorytetem w strategii optymalizacji kosztowej.
