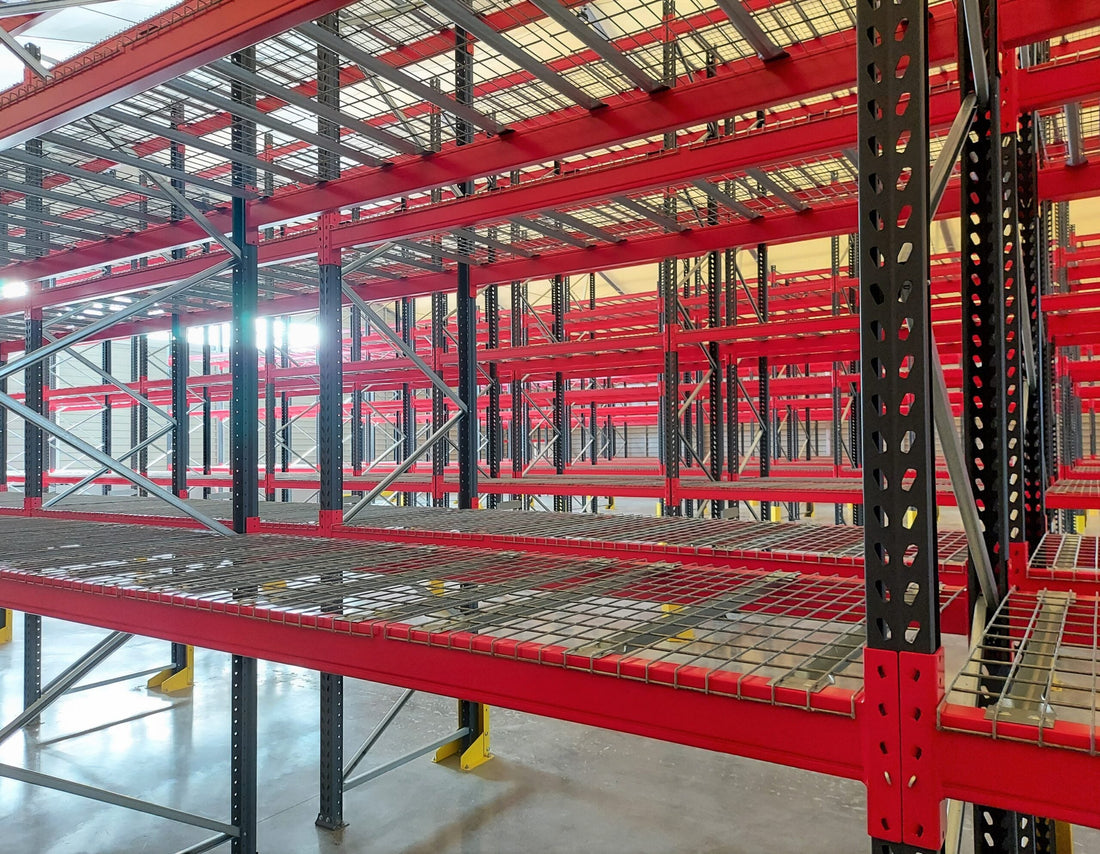

Regały paletowe z zabezpieczeniami siatkowymi – ochrona towaru i stref pracy

Wprowadzenie do bezpieczeństwa w magazynowaniu paletowym

Regały paletowe stanowią podstawę nowoczesnego magazynowania, umożliwiając efektywne wykorzystanie przestrzeni pionowej i sprawną organizację towarów. Jednak wraz ze wzrostem wysokości składowania i intensywności operacji magazynowych rośnie także ryzyko wypadków i uszkodzeń towaru. Zabezpieczenia siatkowo-kratowe to kluczowy element systemów bezpieczeństwa, chroniący zarówno magazynowane produkty, jak i personel pracujący w strefach regałowych. Właściwe zastosowanie tych rozwiązań może znacząco zredukować straty i poprawić bezpieczeństwo operacji.

Dlaczego zabezpieczenia siatkowo-kratowe są niezbędne

Ochrona przed wypadaniem towaru

Podstawową funkcją siatek zabezpieczających jest zapobieganie wypadaniu palet i pojedynczych kartonów z regałów. Nawet niewielkie przesunięcie palety podczas załadunku lub rozładunku może spowodować spadek towaru z wysokości kilku metrów, co prowadzi do uszkodzenia produktów i stwarza bezpośrednie zagrożenie dla pracowników.

Zabezpieczenie stref komunikacyjnych

W magazynach o intensywnym ruchu konieczne jest fizyczne oddzielenie stref składowania od ciągów komunikacyjnych. Siatki montowane od strony korytarzy tworzą barierę ochronną, która nawet w przypadku niekontrolowanego ruchu palety zatrzymuje towar przed wpadnięciem na szlak transportowy.

Ochrona przed kradzieżą i dostępem nieuprawnionym

Zabezpieczenia siatkowo-kratowe pełnią również funkcję kontroli dostępu, ograniczając możliwość nieautoryzowanego pobierania towaru. W przypadku produktów wartościowych lub podlegających specjalnym reżimom bezpieczeństwa, zamykane sekcje siatkowe stanowią dodatkową warstwę ochrony.

Rodzaje zabezpieczeń siatkowo-kratowych

Siatki tylne regałów

Siatki montowane na tylnej ścianie regału zapobiegają przesuwaniu się palet do tyłu i ich wypadaniu po przeciwnej stronie. Jest to szczególnie ważne w konfiguracjach regałów dwustronnych, gdzie po obu stronach konstrukcji odbywa się aktywna praca. Siatki tylne wykonywane są zazwyczaj z prętów stalowych o średnicy 4-6 mm, tworzących oczka o wymiarach 100x100 mm lub 150x150 mm.

Siatki boczne

Zabezpieczenia boczne montowane są na końcach regałów lub między poszczególnymi sekcjami, tworząc pionową barierę chroniącą przed bocznym zsunięciem się towaru. Rozwiązanie to jest kluczowe w przypadku składowania produktów o nieregularnych kształtach lub palet o niestandardowych wymiarach.

Siatki frontowe z możliwością otwarcia

Siatki frontowe instalowane od strony korytarza komunikacyjnego zapewniają pełną ochronę przodu regału. W przypadkach, gdy wymagany jest dostęp do konkretnej pozycji paletowej, stosuje się sekcje z bramkami lub drzwiami na zawiasach, pozwalającymi na kontrolowany dostęp bez demontażu całego zabezpieczenia.

Kratki opadowe pod półkami

Specjalne kratki montowane pod poszczególnymi poziomami regału chronią przed spadaniem drobnych elementów, które mogłyby wypaść przez szczeliny między belkami. To rozwiązanie szczególnie istotne przy składowaniu towarów w opakowaniach kartonowych lub produktów sypkich.

Materiały i konstrukcja zabezpieczeń

Stal jako podstawowy materiał

Zabezpieczenia siatkowo-kratowe wykonywane są ze stali konstrukcyjnej o różnych profilach i grubościach, dostosowanych do przewidywanych obciążeń. Najczęściej stosuje się pręty okrągłe o średnicy od 3 do 8 mm, profile płaskie lub druty zgrzewane w sztywne panele.

Powłoki antykorozyjne

Wszystkie elementy stalowe muszą być zabezpieczone przed korozją. Standardem jest ocynkowanie ogniowe lub galwaniczne, zapewniające długoletnią ochronę. W środowiskach o podwyższonej wilgotności lub kontakcie z substancjami chemicznymi stosuje się dodatkowo malowanie proszkowo-epoksydowe.

Systemy mocowania

Kluczowe znaczenie ma sposób mocowania siatek do konstrukcji regału. Stosuje się specjalne haki, klipsy lub połączenia śrubowe, które zapewniają stabilne zamocowanie przy zachowaniu możliwości demontażu w razie potrzeby rekonfiguracji. Punkty mocowania muszą być rozmieszczone co 500-800 mm, aby zapobiec ugięciu siatki pod obciążeniem.

Wzmocnienia strukturalne

W miejscach szczególnie narażonych na uderzenia, takich jak dolne sekcje regałów przy ciągach komunikacyjnych, stosuje się dodatkowe wzmocnienia w postaci grubszych profili, podwójnych prętów lub ramowych konstrukcji nośnych.

Normy i przepisy bezpieczeństwa

Wymagania prawne

W Polsce magazyny wysokiego składowania podlegają przepisom bhp określonym w Rozporządzeniu Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu wózków jezdniowych z napędem silnikowym. Normy europejskie, szczególnie EN 15635 dotycząca użytkowania regałów stalowych, określają wymagania dotyczące zabezpieczeń.

Standardy branżowe FEM

Federacja Europejskich Producentów Sprzętu do Składowania i Transportu (FEM) opracowała wytyczne dotyczące projektowania i użytkowania regałów paletowych, w tym wymagania dotyczące zabezpieczeń dodatkowych. Zgodność z normami FEM 10.2.02 jest często wymagana przez audytorów i ubezpieczycieli.

Wymagania ubezpieczycieli

Firmy ubezpieczeniowe często stawiają szczegółowe wymagania dotyczące zabezpieczeń regałowych jako warunek pokrycia w przypadku szkód. Może to obejmować obowiązkowe stosowanie siatek w określonych konfiguracjach lub przy składowaniu towarów o określonej wartości.

Projektowanie systemów zabezpieczeń

Analiza ryzyka

Proces projektowania zabezpieczeń powinien rozpocząć się od kompleksowej analizy ryzyka, uwzględniającej rodzaj składowanego towaru, częstotliwość operacji, kwalifikacje operatorów i specyfikę układu magazynu. Na podstawie tej analizy określa się zakres i rodzaj niezbędnych zabezpieczeń.

Dostosowanie do rodzaju towaru

Charakter magazynowanych produktów ma kluczowe znaczenie dla doboru zabezpieczeń. Towary ciężkie i stabilne mogą wymagać tylko podstawowych siatek tylnych, podczas gdy lekkie kartony o nieregularnych kształtach wymagają pełnego zamknięcia sekcji wraz z kratkami opadowymi.

Uwzględnienie ruchu wózków widłowych

Projektując zabezpieczenia, należy uwzględnić przestrzeń manewrową dla wózków widłowych. Siatki nie mogą ograniczać dostępu do pozycji paletowych ani utrudniać bezpiecznego załadunku. Standardowo pozostawia się szczeliny robocze o szerokości minimum 100 mm większej niż nominalna szerokość miejsca paletowego.

Integracja z systemami ppoż

Zabezpieczenia siatkowo-kratowe muszą być zaprojektowane tak, aby nie blokowały działania systemów przeciwpożarowych, szczególnie tryskaczy. Oczka siatki powinny być wystarczająco duże, aby umożliwić swobodny przepływ wody lub środka gaśniczego.

Instalacja i montaż zabezpieczeń

Przygotowanie regałów

Przed instalacją zabezpieczeń należy sprawdzić stan techniczny regałów, ich wypoziomowanie i stabilność. Wszelkie uszkodzenia konstrukcji nośnej muszą być naprawione przed montażem siatek, gdyż te mogą maskować deformacje i utrudnić późniejszą ocenę stanu regału.

Kolejność montażu

Instalację zabezpieczeń przeprowadza się według określonej kolejności: najpierw siatki tylne i boczne, następnie frontowe, a na końcu kratki opadowe. Taka kolejność zapewnia bezpieczeństwo monterów i pozwala na sprawdzenie poprawności montażu na każdym etapie.

Kontrola jakości montażu

Po zakończeniu instalacji należy przeprowadzić szczegółową kontrolę, sprawdzając wszystkie punkty mocowania, stabilność siatek i brak ostrych krawędzi. Dokumentacja powykonawcza powinna zawierać schemat rozmieszczenia zabezpieczeń i protokoły kontroli.

Szkolenie personelu

Pracownicy magazynu muszą zostać przeszkoleni w zakresie właściwego użytkowania regałów z zabezpieczeniami, w tym zasad otwierania i zamykania bramek oraz procedur zgłaszania uszkodzeń.

Rozwiązania specjalistyczne

Zabezpieczenia dla towarów niestandardowych

Produkty o nietypowych wymiarach lub kształtach mogą wymagać dedykowanych rozwiązań. Mogą to być siatki o zmniejszonych oczkach, dodatkowe usztywnienia lub specjalne konstrukcje ramowe dostosowane do konkretnego towaru.

Systemy z kontrolą dostępu

W przypadku towarów wartościowych stosuje się zabezpieczenia siatkowo-kratowe zintegrowane z systemami kontroli dostępu - zamkami elektronicznymi, czytnikami kart czy systemami biometrycznymi. Każde otwarcie sekcji jest rejestrowane w systemie zarządzania magazynem.

Zabezpieczenia w środowiskach specjalnych

Magazyny chłodnicze, mroźnie czy obiekty z atmosferą wybuchową wymagają zabezpieczeń wykonanych z materiałów i w technologiach dostosowanych do ekstremalnych warunków. Mogą to być konstrukcje ze stali nierdzewnej, materiałów antystatycznych lub z dodatkowymi powłokami odpornymi na niskie temperatury.

Systemy automatyczne

W magazynach zautomatyzowanych zabezpieczenia siatkowo-kratowe są zintegrowane z systemami sterowania, mogąc automatycznie blokować dostęp do stref, w których pracują maszyny, lub sygnalizować próby nieuprawnionego dostępu.

Konserwacja i utrzymanie

Przeglądy okresowe

Zabezpieczenia siatkowo-kratowe powinny być kontrolowane podczas regularnych przeglądów regałów, co najmniej raz w roku. Sprawdza się stan mocowań, obecność uszkodzeń mechanicznych, korozji oraz prawidłowość działania elementów ruchomych.

Typowe uszkodzenia i ich przyczyny

Najczęstsze problemy to ugięcia prętów spowodowane uderzeniami wózków widłowych, poluzowanie mocowań w wyniku wibracji, korozja w miejscach uszkodzenia powłoki oraz uszkodzenia mechaniczne zamków i zawiasów. Wczesne wykrycie tych defektów pozwala na szybką naprawę zanim dojdzie do poważniejszych konsekwencji.

Procedury naprawcze

Uszkodzone elementy zabezpieczeń powinny być niezwłocznie wymieniane na nowe. Niedopuszczalne są naprawy prowizoryczne, takie jak prostowanie pogiętych prętów czy łatanie uszkodzonych siatek drutem. Tylko oryginalne części zamienne gwarantują zachowanie parametrów bezpieczeństwa.

Dokumentacja eksploatacyjna

Dla każdego systemu zabezpieczeń należy prowadzić dokumentację obejmującą schemat instalacji, protokoły przeglądów, rejestr napraw i wymian elementów. Dokumentacja ta jest niezbędna podczas audytów i stanowi dowód właściwego utrzymania systemów bezpieczeństwa.

Integracja z innymi systemami ochrony

Osłony słupków i belek

Zabezpieczenia siatkowo-kratowe powinny być uzupełnione o osłony słupków regałowych i odbojnice korytarzowe, chroniące konstrukcję przed uderzeniami wózków widłowych. Kompleksowa ochrona obejmuje wszystkie elementy narażone na uszkodzenia.

Bariery ochronne i barierki

W strefach o szczególnie intensywnym ruchu zabezpieczenia siatkowo-kratowe można wzmocnić dodatkowymi barierami ochronnymi montowanymi przed regałami. Tworzą one pierwsze zabezpieczenie, absorbujące energię ewentualnego uderzenia zanim dotrze ona do siatek.

Systemy sygnalizacji

Nowoczesne rozwiązania obejmują integrację zabezpieczeń z systemami sygnalizacji świetlnej lub dźwiękowej, ostrzegającymi o otwarciu sekcji zabezpieczonej lub próbie dostępu do strefy zagrożenia.

Monitoring wizyjny

Kamery przemysłowe monitorujące strefy regałowe mogą być zintegrowane z systemami zabezpieczeń, rejestrując każdy przypadek otwarcia sekcji czy incydent zagrażający bezpieczeństwu. Materiał wideo służy zarówno celom bezpieczeństwa, jak i szkoleniowym.

Optymalizacja kosztów zabezpieczeń

Analiza koniecznego zakresu ochrony

Nie wszystkie sekcje regałowe wymagają pełnego zabezpieczenia. Racjonalna analiza pozwala zidentyfikować miejsca krytyczne, gdzie zabezpieczenia są niezbędne, i obszary o niskim ryzyku, gdzie można zastosować rozwiązania uproszczone.

Rozwiązania modularne

Systemy modularne pozwalają na etapowe rozbudowywanie zabezpieczeń w miarę rozwoju magazynu. Początkowa inwestycja może obejmować tylko sekcje krytyczne, a pozostałe obszary mogą być zabezpieczane sukcesywnie.

Standaryzacja komponentów

Stosowanie znormalizowanych elementów zabezpieczeń ułatwia konserwację, obniża koszty części zamiennych i przyspiesza ewentualne naprawy. Warto wybierać systemy od producentów oferujących długoterminową dostępność komponentów.

Bilans kosztów i korzyści

Inwestycja w zabezpieczenia siatkowo-kratowe zwraca się poprzez redukcję strat związanych z uszkodzeniami towaru, mniejszą liczbę wypadków i niższe składki ubezpieczeniowe. Profesjonalna analiza ROI uwzględnia wszystkie te aspekty.

Aspekty prawne i odpowiedzialność

Odpowiedzialność pracodawcy

Pracodawca jest zobowiązany zapewnić bezpieczne warunki pracy, co obejmuje właściwe zabezpieczenie regałów. Brak odpowiednich zabezpieczeń w przypadku wypadku może skutkować odpowiedzialnością karną i cywilną.

Wymagania inspekcji pracy

Państwowa Inspekcja Pracy może nakazać wstrzymanie pracy w magazynie, jeśli stwierdzi brak wymaganych zabezpieczeń lub ich nieodpowiedni stan techniczny. Kary finansowe mogą sięgać znacznych kwot.

Dokumentacja zgodności

Instalacja zabezpieczeń powinna być potwierdzona deklaracją zgodności z odpowiednimi normami oraz protokołami odbioru. Dokumenty te są podstawą do wykazania, że pracodawca wypełnił obowiązki w zakresie zapewnienia bezpieczeństwa.

Ubezpieczenia i ich warunki

Polisy ubezpieczeniowe często zawierają zapisy dotyczące obowiązkowych zabezpieczeń regałów. Brak zgodności z tymi wymaganiami może skutkować odmową wypłaty odszkodowania w przypadku szkody.

Trendy i innowacje

Materiały kompozytowe

Rozwój materiałów kompozytowych otwiera możliwości tworzenia lżejszych, bardziej odpornych na korozję zabezpieczeń. Włókna węglowe i kompozyty szklano-epoksydowe mogą w przyszłości zastąpić stal w niektórych zastosowaniach.

Inteligentne systemy monitoringu

Czujniki obciążenia, akcelerometry i systemy wizji maszynowej mogą w czasie rzeczywistym monitorować stan zabezpieczeń i wykrywać potencjalne zagrożenia, zanim dojdzie do incydentu.

Projektowanie parametryczne

Zaawansowane oprogramowanie CAD umożliwia projektowanie zabezpieczeń dopasowanych precyzyjnie do konkretnej konfiguracji regałów, optymalizując zużycie materiału przy zachowaniu wymaganych parametrów wytrzymałościowych.

Technologie antykradzieżowe

Integracja zabezpieczeń z systemami RFID i IoT pozwala na monitorowanie nie tylko dostępu do sekcji, ale również ruchu poszczególnych produktów, tworząc kompleksowy system ochrony przed stratami.

Studia przypadków

Magazyn dystrybucyjny FMCG

W dużym magazynie produktów szybkozbywczych zastosowano pełne zabezpieczenia siatkowo-kratowe na wszystkich poziomach regałów wysokiego składowania. Rozwiązanie obejmowało siatki tylne, boczne oraz frontowe z bramkami dostępu. W ciągu pierwszego roku eksploatacji odnotowano 90% redukcję uszkodzeń towaru spowodowanych wypadaniem z regałów.

Centrum logistyczne e-commerce

W magazynie obsługującym zamówienia internetowe, gdzie składowane są produkty o różnych gabarytach, zastosowano system modułowy z możliwością łatwej rekonfiguracji. Kratki opadowe zabezpieczają przed spadaniem drobnych przesyłek, a sekcje z zamkami elektronicznymi chronią towary wartościowe.

Magazyn produkcyjny części automotive

W magazynie komponentów samochodowych, gdzie składowane są zarówno drobne elementy, jak i ciężkie podzespoły, wdrożono zróżnicowany system zabezpieczeń. Sekcje z drobnymi częściami wyposażono w siatki drobnooczkowe, podczas gdy dla ciężkich komponentów zastosowano wzmocnione konstrukcje ramowe.

Dobór wykonawcy i współpraca

Kryteria wyboru dostawcy

Wybierając dostawcę zabezpieczeń siatkowo-kratowych, należy zwrócić uwagę na doświadczenie w realizacji podobnych projektów, posiadane certyfikaty, oferowane gwarancje oraz dostępność serwisu posprzedażowego.

Proces projektowania i wyceny

Profesjonalny dostawca powinien rozpocząć od wizji lokalnej, analizy potrzeb i przygotowania szczegółowego projektu uwzględniającego specyfikę magazynu. Wycena powinna być transparentna i obejmować wszystkie koszty, łącznie z montażem i szkoleniem.

Realizacja i nadzór

Podczas instalacji kluczowa jest współpraca między dostawcą zabezpieczeń a operatorem magazynu. Harmonogram prac powinien minimalizować zakłócenia w bieżącej działalności, a odbiór końcowy musi potwierdzić zgodność z projektem i normami.

Wsparcie posprzedażowe

Długoterminowa współpraca powinna obejmować przeglądy okresowe, dostęp do części zamiennych i wsparcie techniczne w przypadku problemów. Warto wybrać dostawcę oferującego kompleksowe usługi serwisowe.

Podsumowanie

Zabezpieczenia siatkowo-kratowe stanowią niezbędny element nowoczesnych systemów magazynowania paletowego, zapewniając ochronę towaru, bezpieczeństwo pracowników i zgodność z wymogami prawnymi. Właściwy dobór, profesjonalna instalacja i systematyczna konserwacja tych zabezpieczeń to inwestycja, która zwraca się poprzez redukcję strat, poprawę bezpieczeństwa i sprawniejsze funkcjonowanie magazynu.

W obliczu rosnących wymagań dotyczących bezpieczeństwa pracy i efektywności operacyjnej, zabezpieczenia siatkowo-kratowe przestały być opcjonalnym dodatkiem, stając się standardem w profesjonalnym magazynowaniu. Ich integracja z nowoczesnymi systemami zarządzania i monitoringu otwiera nowe możliwości optymalizacji procesów magazynowych przy jednoczesnym podnoszeniu poziomu ochrony.
