Regały półkowe na lekkie i ciężkie ładunki – kluczowe różnice

Wybór odpowiednich regałów półkowych ma fundamentalny wpływ na bezpieczeństwo, efektywność i rentowność operacji magazynowych. Badania pokazują, że nieprawidłowo dobrane systemy składowania mogą być przyczyną 23% wszystkich wypadków magazynowych, podczas gdy właściwie zaprojektowane regały zwiększają wydajność operacji o 35-40%. Różnica między regałami na lekkie i ciężkie ładunki to nie tylko kwestia nośności - to kompletnie odmienne podejście do konstrukcji, materiałów, montażu i eksploatacji. Podczas gdy regał na lekkie ładunki może kosztować 150-300 zł za sekcję, odpowiednik do ciężkich ładunków to wydatek 500-1200 zł, ale różnica w funkcjonalności i bezpieczeństwie jest jeszcze większa. Właściwe zrozumienie tych różnic pozwala na optymalizację zarówno kosztów, jak i bezpieczeństwa magazynu.

Podstawy klasyfikacji regałów półkowych

Podział regałów półkowych na kategorie lekkich i ciężkich ładunków nie jest arbitralny - wynika z fundamentalnych różnic w konstrukcji, materiałach i przeznaczeniu. Granicą między tymi kategoriami jest zazwyczaj nośność 350-400 kg na półkę, ale to tylko jeden z wielu czynników różnicujących.

Definicja i parametry regałów na lekkie ładunki

Regały półkowe na lekkie ładunki to systemy projektowane do składowania produktów o masie jednostkowej nieprzekraczającej 50 kg, przy maksymalnej nośności półki do 350 kg. Charakteryzują się one modularną konstrukcją opartą na profilach stalowych o grubości 0,7-1,2 mm, które zapewniają odpowiednią wytrzymałość przy zachowaniu ekonomiczności.

Typowa sekcja regału na lekkie ładunki składa się ze słupków o przekroju prostokątnym lub L-kształtnym, połączonych z półkami za pomocą systemów zatrzaskowych lub hakowych. Taka konstrukcja umożliwia szybki montaż bez użycia narzędzi oraz łatwą rekonfigurację według zmieniających się potrzeb.

Standardowe wymiary modułów to szerokość 900-1200 mm, głębokość 300-600 mm i wysokość do 2500 mm. Możliwość regulacji wysokości półek co 25-50 mm pozwala na optymalne wykorzystanie przestrzeni dla różnorodnych produktów.

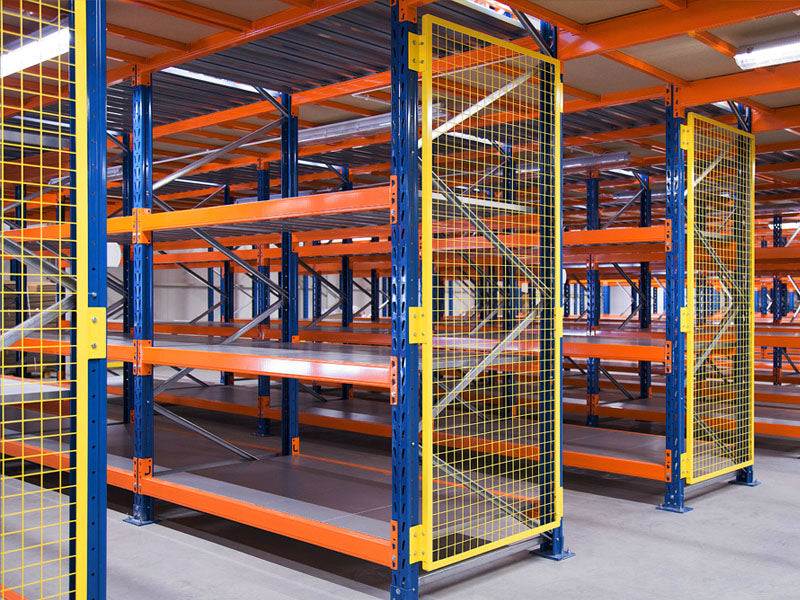

Specyfikacja regałów na ciężkie ładunki

Regały półkowe na ciężkie ładunki to konstrukcje inżynierskie zaprojektowane do przenoszenia obciążeń 400-1000 kg na półkę, czasem nawet więcej w specjalistycznych zastosowaniach. Wykorzystują profile stalowe o grubości 1,5-2,5 mm z dodatkowymi wzmocnieniami i stężeniami krzyżowymi.

Słupki regałów ciężkich często mają przekrój C-kształtny lub składają się z podwójnych profili, co znacząco zwiększa ich sztywność i nośność. Połączenia śrubowe zastępują systemy zatrzaskowe, zapewniając większą stabilność przy wysokich obciążeniach.

Konstrukcja półek w regałach ciężkich może obejmować podwójne blachy, profile wzmacniające lub konstrukcje kratownicowe. Dodatkowo stosuje się elementy bezpieczeństwa jak ograniczniki, stopery i zabezpieczenia antywypadowe.

Analiza konstrukcyjna - kluczowe różnice techniczne

Materiały i technologie produkcji

Podstawowa różnica między regałami na lekkie i ciężkie ładunki tkwi w wykorzystywanych materiałach i procesach produkcyjnych. Regały lekkie wykorzystują stal o wytrzymałości 235-275 MPa, podczas gdy konstrukcje ciężkie wymagają stali o parametrach 355-420 MPa.

Proces walcowania na zimno stosowany w produkcji profili do regałów lekkich pozwala na uzyskanie gładkich powierzchni i precyzyjnych wymiarów przy relatywnie niskich kosztach. Konstrukcje ciężkie często wymagają spawania, gięcia na gorąco lub innych zaawansowanych procesów formowania.

Powłoki ochronne również się różnią - regały lekkie często wykorzystują proszkowanie elektrostatyczne o grubości 60-80 mikrometrów, podczas gdy ciężkie konstrukcje mogą wymagać galwanizacji na gorąco lub wielowarstwowych systemów antykorozyjnych o grubości przekraczającej 120 mikrometrów.

Systemy połączeń i mocowań

Systemy zatrzaskowe w regałach lekkich opierają się na sprężystości materiału i precyzji wykonania. Charakterystyczne "ząbki" na słupkach współpracują z otworami w nośnikach półek, tworząc połączenie o wytrzymałości 150-250 kg na punkt mocowania.

Regały ciężkie wykorzystują połączenia śrubowe M8 lub M10 z nakrętkami zabezpieczającymi przed samoistnym odkręcaniem. Każde połączenie może przenieść obciążenia 800-1500 kg, ale wymaga dostępu narzędzi i większej precyzji montażu.

Dodatkowe systemy stężające w regałach ciężkich - przekątne, poziome i pionowe - tworzą sztywną konstrukcję przestrzenną zdolną do przenoszenia nie tylko obciążeń pionowych, ale również sił poziomych wynikających z dynamiki eksploatacji.

Tolerancje i precyzja wykonania

Regały na lekkie ładunki charakteryzują się tolerancjami wykonania ±2-3 mm, co jest wystarczające dla większości zastosowań przy zachowaniu ekonomiczności produkcji. Połączenia zatrzaskowe kompensują drobne nieregularności wymiarowe.

Konstrukcje ciężkie wymagają tolerancji ±1-1,5 mm, szczególnie w obszarach połączeń śrubowych. Większa precyzja oznacza wyższe koszty produkcji, ale zapewnia równomierne rozkładanie obciążeń na wszystkie elementy nośne.

Kontrola jakości w przypadku regałów ciężkich obejmuje badania nieniszczące spawów, pomiary twardości materiału i testy obciążeniowe reprezentatywnych próbek. Dla regałów lekkich kontrola ogranicza się zazwyczaj do inspekcji wizualnej i kontroli wymiarowej.

Aspekty bezpieczeństwa i normalizacji

Wymagania prawne i normalizacyjne

Regały półkowe na ciężkie ładunki podlegają bardziej rygorystycznym wymogom normalizacyjnym. Norma EN 15512 szczegółowo określa wymagania dotyczące projektowania, obliczeń i testowania konstrukcji o wysokiej nośności. Wymagane są obliczenia statyczne wykonane przez uprawnionego inżyniera konstruktora.

Dla regałów lekkich wystarczające są często obliczenia uproszczone oparte na standardowych tabelach nośności. Niemniej jednak muszą one spełniać podstawowe wymagania normy EN 15512 w zakresie stabilności i bezpieczeństwa użytkowania.

Oznakowanie nośności jest obowiązkowe dla wszystkich typów regałów, ale w przypadku konstrukcji ciężkich musi być szczególnie widoczne i zawierać dodatkowe informacje o rozkładzie obciążeń i ograniczeniach eksploatacyjnych.

Procedury kontrolne i inspekcyjne

Regały na ciężkie ładunki wymagają regularnych inspekcji technicznych przeprowadzanych przez wykwalifikowany personel. Zalecana częstotliwość to co najmniej raz w roku, przy intensywnej eksploatacji nawet co pół roku.

Kontrola obejmuje sprawdzenie stanu technicznego wszystkich elementów nośnych, połączeń, oznakowania oraz zgodności rzeczywistego obciążenia z deklarowaną nośnością. Szczególną uwagę zwraca się na oznaki korozji, odkształceń lub uszkodzeń mechanicznych.

Regały lekkie również podlegają inspekcjom, ale mogą być one prowadzone przez odpowiednio przeszkolony personel magazynu. Dokumentacja kontroli jest prostsza, ale równie ważna dla zapewnienia bezpieczeństwa eksploatacji.

Systemy zabezpieczeń

Zabezpieczenia przeciw upadkowi to standardowy element regałów ciężkich. Ograniczniki tylne, listwy bezpieczeństwa i siatki ochronne zapobiegają wypadnięciu składowanych przedmiotów, szczególnie przy większych wysokościach składowania.

Regały lekkie mogą być wyposażone w podobne zabezpieczenia, ale ich konstrukcja jest zazwyczaj lżejsza i bardziej ekonomiczna. Wybór konkretnych systemów bezpieczeństwa zależy od rodzaju składowanych produktów i intensywności ruchu w magazynie.

Oznakowanie stref niebezpiecznych wokół regałów ciężkich jest często wymagane przez przepisy BHP. Linie bezpieczeństwa, znaki ostrzegawcze i instrukcje eksploatacyjne muszą być widoczne i czytelne dla wszystkich pracowników magazynu.

Ekonomiczne aspekty wyboru

Analiza kosztów inwestycyjnych

Różnica w cenie między regałami na lekkie i ciężkie ładunki wynika nie tylko z większego zużycia materiału, ale również z zaawansowania procesów produkcyjnych. Koszt materiału stanowi 60-70% ceny regału lekkiego, ale tylko 45-55% ceny konstrukcji ciężkiej.

Dodatkowe koszty regałów ciężkich obejmują projektowanie, obliczenia statyczne, certyfikację oraz bardziej skomplikowany proces produkcyjny. Te "ukryte" koszty mogą stanowić 30-40% całkowitej ceny systemu.

Transport i montaż regałów ciężkich są również droższe ze względu na większą masę elementów i konieczność użycia specjalistycznych narzędzi. Czas montażu jednej sekcji regału ciężkiego to 45-90 minut, podczas gdy regał lekki można złożyć w 15-30 minut.

Koszty eksploatacyjne i konserwacji

Regały ciężkie charakteryzują się dłuższą żywotnością eksploatacyjną - 20-25 lat w porównaniu do 10-15 lat dla konstrukcji lekkich. Oznacza to niższe roczne koszty amortyzacji, mimo wyższej ceny zakupu.

Koszty konserwacji regałów ciężkich są wyższe ze względu na częstsze inspekcje i potencjalnie droższe naprawy. Jednak awarie są rzadsze, a ich konsekwencje zwykle mniej kosztowne niż w przypadku regałów lekkich eksploatowanych poza parametrami.

Elastyczność regałów lekkich oznacza niższe koszty rekonfiguracji przy zmieniających się potrzebach magazynu. Możliwość szybkiego demontażu i ponownego złożenia w nowej konfiguracji może generować znaczne oszczędności w dynamicznie zmieniających się przedsiębiorstwach.

Wpływ na efektywność operacyjną

Właściwie dobrane regały półkowe mogą zwiększyć efektywność kompletacji o 25-40% poprzez optymalne wykorzystanie przestrzeni i ergonomiczną organizację produktów. Regały ciężkie pozwalają na składowanie większej ilości towaru na tej samej powierzchni.

Bezpieczeństwo eksploatacji regałów ciężkich przekłada się na mniejszą liczbę wypadków i przestojów związanych z uszkodzeniami konstrukcji. To może generować oszczędności sięgające kilkudziesięciu tysięcy złotych rocznie w średnim magazynie.

Możliwość automatyzacji procesów jest większa w przypadku regałów ciężkich ze względu na ich sztywność i precyzję wykonania. Systemy automatycznego składowania i kompletacji wymagają stabilnych, nieodkształcających się konstrukcji.

Strategie optymalizacji i rozwiązania hybrydowe

Analiza potrzeb i mapowanie produktów

Pierwszym krokiem w optymalizacji systemu regałowego jest szczegółowa analiza charakterystyki składowanych produktów. Metoda ABC/XYZ pozwala na klasyfikację produktów według wartości (A-wysokiej, B-średniej, C-niskiej) i częstotliwości rotacji (X-regularna, Y-sezonowa, Z-sporadyczna).

Produkty kategorii AX (wysokiej wartości, wysokiej rotacji) wymagają najłatwiejszego dostępu i mogą być składowane w regałach lekkich na optymalnej wysokości 80-140 cm. Produkty CZ (niskiej wartości, niskiej rotacji) mogą być przechowywane w regałach ciężkich na wyższych poziomach.

Mapowanie gabarytów i mas produktów pozwala na identyfikację optymalnych stref dla różnych typów regałów. Analiza może wykazać, że 80% produktów to lekkie pozycje wymagające częstego dostępu, podczas gdy 20% to ciężkie przedmioty o niskiej rotacji.

Systemy modułowe i skalowalne

Nowoczesne podejście do projektowania magazynów zakłada wykorzystanie systemów modułowych, które można dostosowywać do zmieniających się potrzeb. Regały uniwersalne z możliwością wzmacniania wybranych sekcji oferują optymalną elastyczność.

Systemy skalowalne pozwalają na początkową instalację regałów lekkich z możliwością późniejszego wzmocnienia do nośności ciężkich ładunków. Dodanie wzmocnień, zmiany półek lub montaż dodatkowych stężeń może podwoić nośność istniejącej konstrukcji.

Planowanie przestrzenne z uwzględnieniem przyszłego rozwoju pozwala na pozostawienie miejsc na dodatkowe regały ciężkie tam, gdzie mogą być potrzebne. Elastyczne korytarze i strefy adaptacyjne zwiększają długoterminową wartość inwestycji.

Rozwiązania hybrydowe

Kombinacja regałów lekkich i ciężkich w jednej przestrzeni magazynowej pozwala na optymalizację kosztów przy zachowaniu funkcjonalności. Strefy fast-picking z regałami lekkimi mogą sąsiadować z obszarami reserve storage z konstrukcjami ciężkimi.

Systemy wielopoziomowe wykorzystują regały ciężkie jako konstrukcję nośną dla platform roboczych, na których instalowane są lekkie regały półkowe. Takie rozwiązanie maksymalizuje wykorzystanie kubatury budynku.

Integracja różnych typów regałów może obejmować również systemy przenośników, wind towarowych i platform podnośnych, tworząc kompleksowe rozwiązanie logistyczne dostosowane do specyfiki danego magazynu.

Trendy technologiczne i przyszłość regałów półkowych

Inteligentne systemy monitorowania

Czujniki obciążenia zintegrowane z konstrukcją regałów pozwalają na monitorowanie rzeczywistych obciążeń w czasie rzeczywistym. Systemy mogą ostrzegać przed przekroczeniem bezpiecznych limitów i automatycznie dokumentować wykorzystanie pojemności magazynowej.

Technologie IoT (Internet Rzeczy) umożliwiają zdalny monitoring stanu technicznego regałów. Czujniki drgań, odkształceń i temperatury mogą przewidywać potrzeby konserwacyjne i ostrzegać przed potencjalnymi awariami.

Systemy wizyjne wykorzystujące kamery i sztuczną inteligencję mogą automatycznie kontrolować prawidłowość składowania produktów i wykrywać nieprawidłowości w rozmieszczeniu ładunków na regałach.

Zaawansowane materiały

Kompozyty węglowe i szklane oferują możliwość tworzenia regałów o bardzo wysokiej wytrzymałości przy niewielkiej masie własnej. Choć obecnie te materiały są drogie, rozwój technologii może uczynić je konkurencyjnymi dla stali.

Stopy aluminium nowej generacji charakteryzują się lepszym stosunkiem wytrzymałości do masy niż tradycyjna stal. W środowiskach wymagających odporności na korozję lub niskiej masy konstrukcji mogą stanowić atrakcyjną alternatywę.

Materiały inteligentne zmieniające właściwości w odpowiedzi na obciążenie lub temperaturę mogą w przyszłości pozwolić na tworzenie regałów adaptacyjnych, automatycznie dostosowujących swoją nośność do aktualnych potrzeb.

Automatyzacja i robotyzacja

Systemy automatycznego składowania i kompletacji wymagają regałów o bardzo wysokiej precyzji wykonania i niezawodności. Rozwój robotyki magazynowej będzie napędzać popyt na coraz bardziej zaawansowane konstrukcje regałowe.

Regały mobilne na torach przesuwnych, sterowane automatycznie przez systemy WMS, mogą znacząco zwiększyć gęstość składowania. Takie systemy wymagają jednak bardzo wytrzymałych konstrukcji zdolnych do częstego przemieszczania.

Współpraca między robotami a regałami może ewoluować w kierunku tworzenia adaptacyjnych systemów, gdzie konstrukcje automatycznie dostosowują swoją konfigurację do aktualnych zadań robota i charakterystyki składowanych produktów.

Praktyczne wskazówki wyboru

Lista kontrolna przed zakupem

Przed wyborem typu regałów półkowych należy przeprowadzić szczegółową analizę obejmującą: maksymalną masę jednostkową składowanych produktów, łączną masę na półkę, wymiary gabarytowe produktów, częstotliwość dostępu do poszczególnych pozycji, wymagania dotyczące elastyczności i rekonfiguracji.

Dodatkowo należy uwzględnić: warunki środowiskowe (temperatura, wilgotność, agresywność chemiczna), wymagania estetyczne i reprezentacyjne, budżet inwestycyjny i koszty eksploatacyjne, perspektywy rozwoju i zmiany asortymentu, przepisy prawne i wymogi bezpieczeństwa.

Konsultacja z doświadczonym dostawcą może ujawnić możliwości optymalizacji, o których klient nie pomyślał. Profesjonalni dostawcy często oferują bezpłatne audyty magazynowe i projekty koncepcyjne.

Błędy do uniknięcia

Najczęstsze błędy przy wyborze regałów półkowych to: niedoszacowanie rzeczywistych obciążeń i przewymiarowanie konstrukcji, ignorowanie przyszłych potrzeb rozwojowych, wybór najtańszego rozwiązania bez analizy kosztów długoterminowych, nieuwzględnienie kosztów montażu i konserwacji.

Inne pułapki obejmują: mieszanie elementów różnych producentów bez sprawdzenia kompatybilności, nieuwzględnienie wymagań dotyczących przestrzeni manipulacyjnej, ignorowanie aspektów ergonomicznych i bezpieczeństwa pracy, brak planowania systemów oznakowania i identyfikacji.

Profesjonalne planowanie z udziałem specjalistów może zapobiec kosztownym błędom i zapewnić optymalną funkcjonalność systemu przez wiele lat eksploatacji.
