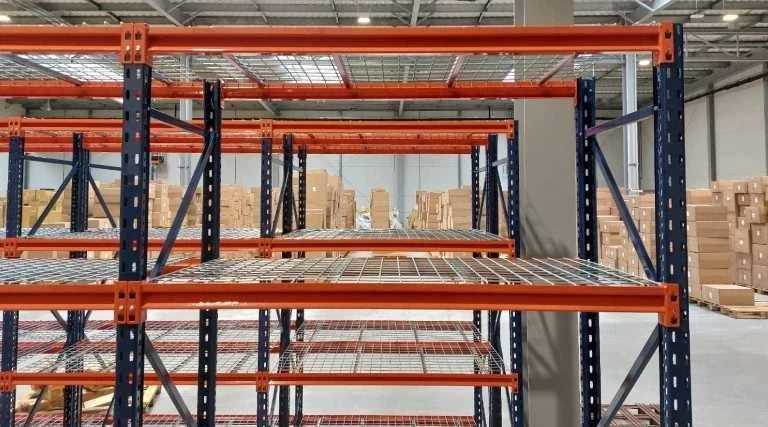

Regały półkowe z półkami siatkowymi – zastosowanie w logistyce i e-commerce
Udostępnij
Półki siatkowe – niedoceniane rozwiązanie o ogromnym potencjale
W świecie systemów regałowych dominują dwa podstawowe typy półek – pełne półki stalowe lub drewniane oraz kraty pomostowe stosowane głównie na antresolach przemysłowych. Pomiędzy tymi dwiema kategoriami istnieje jednak rozwiązanie, które łączy zalety obu i eliminuje część ich wad – półka siatkowa. Mimo że jest obecna na rynku od lat, wciąż bywa niedoceniana i pomijana przy projektowaniu systemów regałowych, szczególnie w Polsce, gdzie dominuje konserwatywne podejście do wyposażenia magazynów.
Półka siatkowa to stalowa rama wypełniona siatką z drutów lub prętów stalowych, tworząca powierzchnię nośną o otwartej strukturze. Na pierwszy rzut oka może wydawać się kompromisem między pełną półką a kratą – ale w rzeczywistości jest rozwiązaniem zoptymalizowanym dla określonych zastosowań, w których zarówno pełna półka, jak i krata wypada gorzej.
W magazynach obsługujących e-commerce, w centrach fulfillmentowych, w magazynach chłodniczych i w każdym środowisku, gdzie liczy się widoczność towaru, cyrkulacja powietrza, przepuszczalność wody dla systemów tryskaczowych i ochrona przed gromadzeniem się zanieczyszczeń, półka siatkowa oferuje konkretne, mierzalne korzyści operacyjne. W tym artykule omawiamy te korzyści szczegółowo i pokazujemy, gdzie i dlaczego regały z półkami siatkowymi są optymalnym wyborem.
Budowa i rodzaje półek siatkowych – co kryje się pod pojęciem siatki
Termin półka siatkowa jest pojęciem zbiorczym obejmującym kilka różnych typów konstrukcji, które łączy otwarta, ażurowa struktura. Zrozumienie różnic między poszczególnymi typami jest pierwszym krokiem do właściwego doboru.
Półki z siatki zgrzewanej to najczęstszy typ stosowany w regałach magazynowych. Siatka wykonana jest z drutów stalowych o średnicy od 3 do 6 milimetrów, zgrzewanych elektrycznie w punktach przecięcia, tworzących prostokątne oczka o wymiarach od 25×25 do 100×50 milimetrów. Drut podłużny – biegnący równolegle do belek nośnych regału – przenosi główne obciążenia, a drut poprzeczny zapewnia sztywność i stabilność siatki. Rama obwodowa wykonana z profilu stalowego lub pręta o większej średnicy nadaje półce odpowiednią sztywność i umożliwia jej mocowanie do belek regałowych.
Półki z siatki plecionej, znane też jako półki z siatki hex lub z siatki romboidalnej, mają splot wykonany metodą tkania lub plecenia drutów, bez zgrzewania. Ten typ siatki jest bardziej elastyczny od zgrzewanej, oferuje większy wybór wzorów i gęstości oczek, ale jest zazwyczaj droższy i mniej popularny w standardowych zastosowaniach magazynowych.
Półki z perforowanej blachy stalowej to wariant stojący na granicy między półką siatkową a pełną półką. Blacha ze wzorem otworów – kwadratowych, okrągłych lub owalnych – zapewnia wyższą nośność niż siatka przy tej samej masie własnej i ma gładką powierzchnię ułatwiającą przesuwanie towaru. Jest popularnym wyborem dla zastosowań wymagających wyższej nośności i gładkości powierzchni przy jednoczesnym zachowaniu przepuszczalności powietrza i wody.
Półki z drutu ciężkiego, stosowane w chłodniach i mroźniach, wykonane są z grubszych prętów stalowych o średnicy od 6 do 10 milimetrów i mniejszych oczkach, co zapewnia wyższą nośność przy zachowaniu pełnej przepuszczalności zimnego powietrza cyrkulującego w chłodzonej przestrzeni.
Kluczowe zalety półek siatkowych – co wyróżnia je na tle pełnych półek
Półki siatkowe mają kilka istotnych zalet w porównaniu z pełnymi półkami stalowymi, które w określonych zastosowaniach czynią je zdecydowanie lepszym wyborem.
Przepuszczalność dla systemów tryskaczowych to zaleta o kluczowym znaczeniu dla bezpieczeństwa pożarowego. System tryskaczowy zainstalowany przy suficie hali magazynowej działa w sposób bezpośredni tylko na towar składowany na najwyższym poziomie regałów, jeśli półki są pełne i nieprzepuszczalne. Towar na niższych poziomach jest chroniony przez tryskaczy wyłącznie pośrednio – przez wodę spływającą z górnych poziomów, co jest niewystarczające dla skutecznej ochrony. Półki siatkowe przepuszczają wodę z tryskaczy swobodnie przez wszystkie poziomy, zapewniając bezpośrednie zwilżenie towaru na każdym poziomie składowania. Ta właściwość ma bardzo istotne znaczenie formalne – normy NFPA i europejskie przepisy ppoż. dla niektórych kategorii towarów wymagają właśnie półek przepuszczalnych, eliminując możliwość stosowania pełnych półek bez instalacji dodatkowych tryskaczy wewnątrz regałowych.
Cyrkulacja powietrza i chłodzenie to zaleta decydująca w środowiskach chłodniczych i wszędzie tam, gdzie temperatura przechowywania musi być ściśle kontrolowana. Pełna półka stalowa blokuje przepływ zimnego powietrza z systemu klimatyzacji przez poziomy regałów, tworząc strefy o niejednakowej temperaturze. Towar na dolnych poziomach może być znacząco cieplejszy niż zakładane warunki przechowywania, co dla produktów wrażliwych – żywności, farmaceutyków, kosmetyków – oznacza pogorszenie jakości i skrócenie okresu przydatności. Półki siatkowe przepuszczają zimne powietrze swobodnie przez wszystkie poziomy, zapewniając jednolitą temperaturę w całej objętości regału.
Widoczność towaru bez konieczności otwierania regału to zaleta operacyjna, która bezpośrednio wpływa na wydajność kompletacji. Operator zbierający zamówienie może z alejki zobaczyć towar na wszystkich poziomach regału jednocześnie, identyfikując wzrokiem potrzebny produkt i weryfikując jego obecność bez konieczności klękania, wchodzenia na drabinę czy sięgania na półki powyżej linii wzroku. W centrach fulfillmentowych, gdzie operator przebywa kilkadziesiąt sekund przy każdej lokalizacji i podejmuje setki decyzji dziennie, ta widoczność przekłada się na realny wzrost wydajności.
Eliminacja gromadzenia się kurzu i zanieczyszczeń to zaleta higieniczna szczególnie ważna w magazynach spożywczych, farmaceutycznych i kosmetycznych. Na pełnych półkach kurz, wióry, odpadki opakowań i inne zanieczyszczenia gromadzą się na powierzchni i pod towarem, wymagając regularnego czyszczenia całego poziomu łącznie z przesunięciem towaru. Na półkach siatkowych zanieczyszczenia opadają przez oczka siatki na niższe poziomy lub na posadzkę, skąd można je usunąć bez ruszania towaru. Czyszczenie regałów siatkowych jest szybsze, łatwiejsze i rzadziej konieczne niż czyszczenie regałów z pełnymi półkami.
Masa własna półki siatkowej jest zazwyczaj niższa niż pełnej półki stalowej o porównywalnej nośności. Lżejsze półki oznaczają mniejsze całkowite obciążenie konstrukcji regałowej i możliwość stosowania lżejszych ram, co może obniżyć koszt całego systemu.
Zastosowanie w e-commerce i centrach fulfillmentowych
Branża e-commerce i fulfillmentu to środowisko, w którym regały z półkami siatkowymi wykazują swoje zalety w sposób szczególnie wyraźny. Specyfika operacji e-commerce – tysiące drobnych zamówień dziennie, bardzo szeroki i zróżnicowany asortyment, intensywna kompletacja jednostkowa realizowana przez wielu operatorów jednocześnie – stawia przed systemem regałowym wymagania, którym półki siatkowe odpowiadają wyjątkowo dobrze.
Widoczność towaru podczas kompletacji to czynnik, który w e-commerce ma bezpośrednie przełożenie na wydajność. Operator kompletujący zamówienie przemieszcza się szybko między lokalizacjami, weryfikując przy każdej z nich obecność towaru i pobierając właściwą ilość. Przy pełnych półkach weryfikacja towaru na wyższych poziomach wymaga użycia podnośnika, drabiny lub skanowania – co spowalnia pracę. Przy półkach siatkowych towar jest widoczny z alejki na wszystkich poziomach, co przyspiesza weryfikację i identyfikację.
Systemy pick-to-light i put-to-light stosowane powszechnie w centrach fulfillmentowych lepiej współpracują z siatkowymi półkami, ponieważ diody LED zamontowane przy lokalizacjach są widoczne z większej odległości i pod większym kątem widzenia niż przy pełnych półkach, które zasłaniają boczne oświetlenie. Operator może zidentyfikować podświetloną lokalizację z dalszej odległości, co skraca czas orientacji przestrzennej przy każdym pobraniu.
Zarządzanie zwrotami w e-commerce, gdzie zwroty stanowią od 15 do 30 procent wszystkich zamówień w branży modowej i asortymentowej, jest uproszczone przy systemach siatkowych. Towar zwrócony musi być szybko zidentyfikowany, oceniony i odłożony na właściwe miejsce. Siatkowe półki, na których towar jest widoczny bez otwierania regału, przyspieszają ten proces.
Zarządzanie asortymentem sezonowym o dużej zmienności – co jest standardem w e-commerce – jest prostsze przy regałach siatkowych ze względu na ich łatwą rekonfigurację. Siatki można wymieniać między poziomami, dodawać lub usuwać bez użycia narzędzi, dostosowując układ do aktualnego asortymentu szybciej niż przy pełnych półkach.
Zastosowanie w magazynach chłodniczych i mroźniach
Środowisko chłodnicze stawia przed systemem regałowym wymagania, które pełne półki stalowe spełniają tylko częściowo, a półki siatkowe – w pełni.
Temperatura przechowywania w chłodniach wynosi zazwyczaj od 0 do 8 stopni Celsjusza, a w mroźniach od minus 18 do minus 25 stopni Celsjusza. Utrzymanie tej temperatury na wszystkich poziomach regałów jest możliwe tylko przy swobodnej cyrkulacji zimnego powietrza przez całą kubaturę chłodnicy. Pełne półki blokują cyrkulację i tworzą strefy cieplejsze na dolnych poziomach, co może prowadzić do przekroczenia dopuszczalnej temperatury przechowywania i skrócenia okresu trwałości produktów.
Kondensacja wilgoci na powierzchniach metalowych to problem charakterystyczny dla środowisk chłodniczych, szczególnie przy każdym otwarciu drzwi chłodni, gdy ciepłe i wilgotne powietrze zewnętrzne styka się z zimnymi powierzchniami wewnątrz. Na pełnych półkach kondensacja tworzy warstewkę wody, na której towar może się ześlizgnąć lub która może powodować zawilgocenie opakowań. Na półkach siatkowych woda kondensacyjna odpływa przez oczka siatki bez kontaktu z towarem.
Obciążenia termiczne stali w warunkach mroźniczych są istotnym parametrem technicznym. Stal traci część swoich właściwości mechanicznych w niskich temperaturach – szczególnie staje się bardziej krucha pod wpływem uderzeń. Półki siatkowe przeznaczone do mroźni powinny być wykonane ze stali o właściwościach gwarantowanych dla niskich temperatur. Ten wymóg dotyczy zarówno samej siatki, jak i ramy oraz systemu mocowania do belek regałowych.
Malowanie proszkowo półek siatkowych stosowanych w chłodniach musi być wykonane farbami odpornymi na cykliczne zmiany temperatury i wilgoci. Alternatywą jest cynkowanie ogniowe, które zapewnia trwalszą ochronę antykorozyjną w wilgotnym środowisku chłodniczym niż standardowe malowanie proszkowe.
Zastosowanie w magazynach spożywczych i farmaceutycznych
Branże spożywcza i farmaceutyczna to środowiska o szczególnie rygorystycznych wymaganiach higienicznych, dla których półki siatkowe oferują wyraźne zalety w zakresie łatwości utrzymania czystości i zgodności z normami.
Normy GMP stosowane w produkcji i dystrybucji farmaceutycznej oraz normy HACCP stosowane w branży spożywczej nakładają na magazyny szczegółowe wymagania dotyczące wyposażenia, jego materiałów i możliwości czyszczenia oraz dezynfekcji. Półki siatkowe wykonane ze stali nierdzewnej gatunku 304 lub 316 są zgodne z wymaganiami obu tych systemów – stal nierdzewna nie koroduje, nie uwalnia cząstek stali do otoczenia i wytrzymuje agresywne środki czyszczące stosowane w czyszczeniu GMP i CIP.
Czyszczenie parą wodną pod ciśnieniem – standardowa procedura w magazynach spożywczych i farmaceutycznych – jest możliwe dla półek siatkowych ze stali nierdzewnej bez ryzyka uszkodzenia. Woda i środki czyszczące swobodnie przenikają przez oczka siatki, docierając do wszystkich powierzchni zarówno siatki, jak i towaru i regału. Czyszczenie jest szybsze i skuteczniejsze niż przy pełnych półkach, gdzie woda spływa po powierzchni zamiast przenikać przez strukturę.
Audyty higieniczne przeprowadzane przez organy inspekcji weterynaryjnej, Sanepidu i certyfikujące systemy jakości BRC, IFS i SQF zazwyczaj zwracają uwagę na możliwość gromadzenia się zanieczyszczeń na półkach i pod nimi. Siatkowe półki, na których zanieczyszczenia opadają grawitacyjnie zamiast gromadzić się na powierzchni, wypadają znacznie lepiej w takich audytach niż pełne półki stalowe.
Zastosowanie w magazynach części zamiennych i przemysłowych
Magazyny części zamiennych dla przemysłu, motoryzacji i elektroniki to środowisko, w którym półki siatkowe sprawdzają się doskonale ze względu na specyfikę składowanego asortymentu.
Części zamienne są zazwyczaj przechowywane w oryginalnych opakowaniach kartonowych, plastikowych pojemnikach lub torbach foliowych. Tego rodzaju opakowania nie wymagają gładkiej, pełnej powierzchni półki – mogą być stabilnie ułożone na siatce o odpowiednich oczkach. Jednocześnie siatkowa struktura półki pozwala na widoczność etykiet i kodów kreskowych zamieszczonych na dolnych częściach opakowań bez ich przenoszenia – co znacznie przyspiesza identyfikację i inwentaryzację.
Cięższe części zamienne – silniki, przekładnie, pompy, elementy hydrauliki – wymagają półek siatkowych o wysokiej nośności i małych oczkach, zapewniających stabilność ułożonych elementów. Dla szczególnie ciężkich elementów konieczne jest stosowanie półek z drutu ciężkiego lub z perforowanej blachy o gęstym wzorze perforacji, które oferują wyższą nośność przy zachowaniu przepuszczalności.
Drobne części – śruby, nakrętki, podkładki, kołki, złącza elektryczne – są przechowywane w pojemnikach katalogowych umieszczanych na półkach. Siatkowa struktura półki ułatwia identyfikację pojemników z dołu, gdzie etykieta frontowa może być niewidoczna dla operatora stojącego w alejce.
Wióry i zanieczyszczenia generowane przy pracy z częściami zamiennymi – opakowania, elementy etykiet, drobne złomy – opadają przez siatkę i mogą być usunięte z posadzki zamiast gromadzić się na półkach. To upraszcza utrzymanie porządku w magazynie części, gdzie czyszczenie półek przy intensywnej pracy jest trudne do regularnego przeprowadzania.
Nośność półek siatkowych – parametry i dobór
Nośność półki siatkowej jest parametrem, który musi być starannie dopasowany do planowanych obciążeń. Niedoszacowanie nośności prowadzi do odkształcenia lub pęknięcia siatki, co jest zarówno niebezpieczne, jak i kosztowne. Przeszacowanie nośności oznacza niepotrzebnie wyższy koszt.
Nośność półki siatkowej zależy od kilku zmiennych. Średnica drutu i gęstość siatki mają bezpośredni wpływ na nośność – grubszy drut i gęstsza siatka oznaczają wyższą nośność. Rozpiętość między punktami podparcia – dystans między belkami regałowymi, na których opiera się półka – jest kluczowym parametrem. Nośność spada z kwadratem rozpiętości – podwojenie rozpiętości przy tej samej siatce zmniejsza nośność czterokrotnie. Sposób ułożenia obciążenia – równomiernie rozłożone na całej powierzchni vs. skupione w jednym punkcie – ma ogromne znaczenie. Siatka ma znacznie niższą odporność na obciążenia punktowe niż na obciążenia równomiernie rozłożone.
Producenci półek siatkowych podają nośność dla standardowych warunków – zazwyczaj dla obciążenia równomiernie rozłożonego przy określonej rozpiętości między podporami. Przy innych warunkach konieczna jest konsultacja z producentem lub obliczenia inżynierskie.
Praktyczne zakresy nośności dostępnych na rynku półek siatkowych wynoszą od 50 do 200 kilogramów dla standardowych półek z drutów o średnicy 3 do 4 milimetrów, od 200 do 500 kilogramów dla półek z drutów o średnicy 5 do 6 milimetrów, i od 500 do 1000 kilogramów dla półek z ciężkiego drutu lub z perforowanej blachy.
Mocowanie półek siatkowych do regałów – systemy i standardy
Mocowanie półek siatkowych do systemu regałowego musi być pewne i dostosowane do planowanych obciążeń. Nieodpowiednie mocowanie jest główną przyczyną awarii półek siatkowych w eksploatacji.
Mocowanie przez opieranie na belkach jest najprostszym i najczęstszym systemem. Rama półki siatkowej spoczywa na dwóch równoległych belkach regałowych, bez dodatkowego połączenia mechanicznego. System ten jest szybki w montażu i demontażu, ale może prowadzić do zsunięcia się półki przy bocznym uderzeniu. Aby temu zapobiec, stosuje się specjalne elementy zabezpieczające – haczyki, zatrzaski lub śruby łączące ramę półki z belką.
Mocowanie przez zawieszenie na hakach to system, w którym haki zamocowane do ramy półki zaczepiają o otwory lub przetłoczenia w belce regałowej. System ten zapewnia pewniejsze połączenie niż zwykłe opieranie i jest odporny na boczne przemieszczenie, jednak wymaga belek z kompatybilnym systemem otworów lub przetłoczeń.
Mocowanie śrubowe jest najtrwalszym i najbardziej pewnym systemem, stosowanym dla ciężkich półek i wymagających zastosowań. Rama półki jest przykręcana śrubami do belek regałowych, tworząc stałe, sztywne połączenie. Wadą jest brak możliwości szybkiej regulacji bez użycia narzędzi.
Antybakteryjna powłoka półek siatkowych – innowacja dla branż wrażliwych
Innowacją stosowaną coraz częściej w branżach spożywczej, farmaceutycznej i medycznej są półki siatkowe z antybakteryjną powłoką srebra lub miedzi. Powłoki te hamują namnażanie się bakterii, grzybów i wirusów na powierzchni metalowej, co ma szczególne znaczenie w środowiskach wymagających najwyższych standardów higienicznych.
Powłoka jonami srebra jest naniesiona na stal lub na cynk galwaniczny i uwalnia jony srebra, które wnikają w komórki mikroorganizmów, zakłócając ich metabolizm. Skuteczność powłoki jest udowodniona naukowo i potwierdzana certyfikatami – typowe redukcje liczby bakterii sięgają 99,9 procent w ciągu kilku godzin kontaktu z powierzchnią.
Powłoka miedziana – stosowana głównie jako naturalna powłoka na miedzi i jej stopach – ma podobne właściwości antybakteryjne. Miedź jest materiałem, który od wieków był stosowany w środowiskach wymagających czystości biologicznej – szpitalach, pieczarniach, obiektach przetwórstwa żywności.
Koszt półek z powłokami antybakteryjnymi jest wyższy niż standardowych półek siatkowych ze stali galwanicznej, jednak w środowiskach wymagających spełnienia norm sanitarnych jest to inwestycja uzasadniona zarówno z punktu widzenia bezpieczeństwa produktu, jak i prostszego przechodzenia przez audyty higieniczne.
Koszty regałów z półkami siatkowymi w porównaniu z pełnymi półkami
Analiza kosztowa regałów z półkami siatkowymi w porównaniu z regałami wyposażonymi w pełne półki stalowe musi uwzględniać zarówno koszty zakupu, jak i koszty eksploatacyjne.
Koszt zakupu półki siatkowej jest zazwyczaj porównywalny z kosztem pełnej półki stalowej o tej samej nośności – lub nieznacznie wyższy dla wariantów ze stali nierdzewnej i z ciężkiego drutu. Dla standardowych zastosowań w magazynach logistycznych różnica kosztu zakupu nie jest czynnikiem decydującym.
Koszty eksploatacyjne przemawiają na korzyść półek siatkowych w kilku aspektach. Niższe koszty czyszczenia i dezynfekcji wynikają z łatwości dostępu do wszystkich powierzchni i braku gromadzenia się zanieczyszczeń. Niższe koszty energii w magazynach chłodniczych wynikają z lepszej cyrkulacji zimnego powietrza i mniejszego obciążenia systemu chłodniczego. Niższe koszty systemów tryskaczowych mogą wynikać z eliminacji konieczności instalowania dodatkowych tryskaczy wewnątrz regałowych wymaganych przy pełnych półkach dla określonych kategorii towarów.
Koszty zgodności z normami mogą być wyraźnie niższe przy systemach siatkowych w środowiskach, gdzie pełne półki wymagałyby rozbudowanego systemu tryskaczowego lub specjalnych wentylatorów wymuszających cyrkulację powietrza.
Dobór półek siatkowych do konkretnego zastosowania – praktyczny przewodnik
Właściwy dobór półki siatkowej wymaga analizy kilku kluczowych parametrów specyficznych dla planowanego zastosowania.
Rodzaj składowanego towaru determinuje wymaganą gęstość oczek. Towar w pojemnikach o płaskim dnie wymaga oczek wystarczająco małych, aby pojemnik był stabilnie podparty – zazwyczaj oczka nie większe niż 50×50 milimetrów. Towar w workach lub niestabilnych opakowaniach wymaga jeszcze gęstszej siatki. Ciężki towar w wytrzymałych opakowaniach może być składowany na siatkach o większych oczkach.
Środowisko pracy determinuje wybór materiału i powłoki. Suche środowisko magazynowe przy temperaturze pokojowej – stal malowana proszkowo lub cynkowana galwanicznie. Środowisko chłodnicze i mroźnicze – stal z cynkowaniem ogniowym lub stal nierdzewna. Środowisko spożywcze i farmaceutyczne – stal nierdzewna 304 lub 316. Środowisko agresywne chemicznie – stal nierdzewna 316 lub specjalne powłoki ochronne.
Wymagana nośność determinuje średnicę drutu i gęstość siatki. Lekki asortyment do 100 kilogramów na metr kwadratowy – drut 3 do 4 milimetrów, standardowa gęstość. Średni asortyment od 100 do 300 kilogramów – drut 4 do 5 milimetrów, podwójna belka nośna. Ciężki asortyment powyżej 300 kilogramów – drut 6 milimetrów i więcej lub perforowana blacha.
System mocowania musi być kompatybilny z używanym systemem regałowym. Przed zakupem półek siatkowych konieczna jest weryfikacja, czy dostępny system mocowania jest kompatybilny z belkami istniejących regałów.
Podsumowanie
Regały półkowe z półkami siatkowymi to rozwiązanie o konkretnych, mierzalnych zaletach w zastosowaniach, gdzie liczy się przepuszczalność dla wody i powietrza, widoczność towaru, łatwość utrzymania higieny i zgodność z wymaganiami ppoż. W magazynach e-commerce i fulfillmentowych, w chłodniach i mroźniach, w magazynach spożywczych i farmaceutycznych oraz w magazynach części przemysłowych półki siatkowe wypadają lepiej niż pełne półki stalowe i często są jedynym rozwiązaniem w pełni zgodnym z obowiązującymi normami. Kluczem do właściwego doboru jest rzetelna analiza wymagań środowiska pracy, rodzaju składowanego asortymentu i obowiązujących norm – przeprowadzona przed zakupem, a nie po pierwszej awarii lub zastrzeżeniu podczas audytu.
