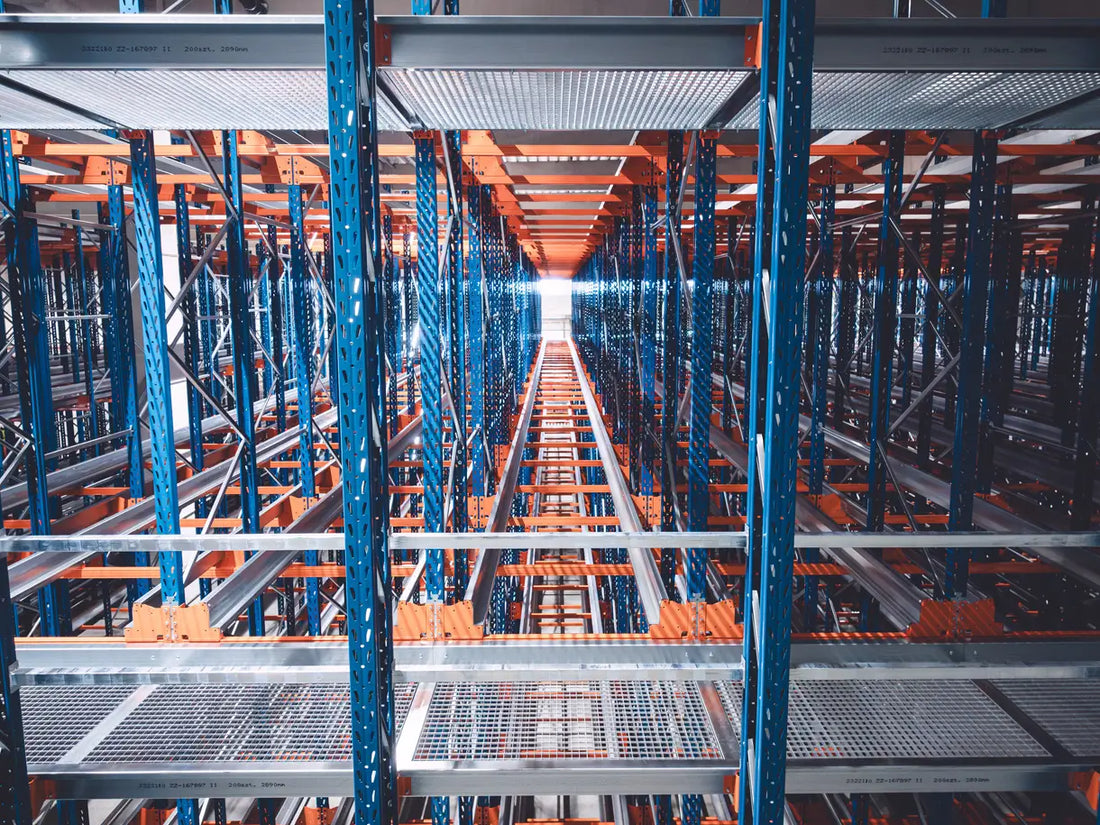

Regały satelitarne Pallet Shuttle – automatyzacja składowania palet
Udostępnij
Pallet Shuttle – gdy klasyczny regał wjezdny zyskuje inteligencję
Historia magazynowania paletowego to historia nieustannego poszukiwania złotego środka między dwoma parametrami, które tradycyjnie pozostają w konflikcie: gęstością składowania a dostępnością do towaru. Klasyczne regały paletowe rzędowe zapewniają dostęp do każdej palety, ale zajmują dużo przestrzeni na alejki. Regały wjezdne zagęszczają składowanie przez eliminację alejek między rzędami, ale ograniczają dostęp do towaru w głębi kanałów. Regały przepływowe grawitacyjne automatycznie realizują rotację FIFO, ale są drogie i nieefektywne dla asortymentu niepaletowego.
System Pallet Shuttle – znany też jako regał satelitarny lub regał z wózkiem satelitarnym – jest rozwiązaniem, które elegancko przełamuje ten kompromis przez wprowadzenie do kanałów składowania autonomicznego wózka elektrycznego, zwanego satelitą lub wahadłowcem. Satelita, umieszczony przez operatora wózka widłowego na szynach wewnątrz kanału regałowego, samodzielnie przemieszcza palety w głąb i z powrotem, eliminując konieczność wjeżdżania wózka widłowego do wnętrza konstrukcji regałowej.
Ten pozornie prosty pomysł ma daleko idące konsekwencje dla efektywności składowania i dla bezpieczeństwa systemu. Wózek widłowy operuje wyłącznie przy wlocie kanału, gdzie ma pełną widoczność i wystarczającą przestrzeń manewrową. Satelita wykonuje całą pracę w głębi kanału – automatycznie, precyzyjnie i bez ryzyka uszkodzenia konstrukcji przez operatora. Rezultatem jest system, który łączy wysoką gęstość składowania charakterystyczną dla regałów wjezdnych z efektywnością operacyjną i bezpieczeństwem niewykonalnymi przy tradycyjnym wjeżdżaniu wózków do kanałów.
Budowa i zasada działania systemu Pallet Shuttle
Zrozumienie systemu Pallet Shuttle wymaga dokładnego poznania jego komponentów i mechanizmu działania. System składa się z trzech kluczowych elementów: konstrukcji regałowej, satelity i systemu sterowania.
Konstrukcja regałowa systemu Pallet Shuttle różni się od klasycznych regałów wjezdnych kilkoma istotnymi detalami wynikającymi z konieczności prowadzenia satelity. Kanały składowania wyposażone są w szyny prowadzące na których porusza się satelita – zazwyczaj wykonane z profili stalowych o specjalnym kształcie zapewniającym prowadzenie i napęd satelity. Szyny muszą być wykonane z większą precyzją niż elementy klasycznych regałów, bo nieprawidłowości geometryczne uniemożliwiają sprawne poruszanie się satelity. Belki czołowe kanałów – na których opiera się paleta przy wlocie i przy wylocie – muszą być skonstruowane tak, aby umożliwić wjazd satelity z paletą i jej dokładne pozycjonowanie.
Satelita to autonomiczny wózek elektryczny, zazwyczaj o wymiarach dostosowanych do obsługiwanego formatu palety – dla palety europejskiej szerokość satelity wynosi zazwyczaj od 700 do 750 milimetrów. Porusza się na kołach prowadzonych po szynach kanału za pomocą silnika elektrycznego zasilanego z wbudowanego akumulatora litowo-jonowego lub niklowo-kadmowego. Wyposażony jest w platformę podnoszącą – mechanizm unoszący paletę na wysokość kilku centymetrów powyżej szyn, co umożliwia jej transport bez tarcia o szyny. Satelita posiada czujniki pozycji palety i czujniki końca kanału, które umożliwiają automatyczne zatrzymanie w odpowiednim miejscu.
System sterowania satelitą może być realizowany na kilka sposobów, w zależności od generacji i producenta systemu. W najprostszym wariancie operator steruje satelitą za pomocą pilota radiowego – wysyła polecenie odłożenia lub pobrania, a satelita samodzielnie przemieszcza się do pierwszej wolnej pozycji lub do pierwszej zajętej pozycji i wraca do wlotu kanału. W zaawansowanych wariantach satelita jest sterowany przez system WMS lub przez dedykowane oprogramowanie zarządzania kanałami, które automatycznie przydziela zadania na podstawie aktualnych stanów magazynowych i planowanych operacji.
Cykl operacyjny załadunku systemu Pallet Shuttle przebiega następująco: operator wózkiem widłowym umieszcza satelitę na szynach przy wlocie kanału. Satelita automatycznie przemieszcza się do pierwszej wolnej pozycji w głębi kanału. Operator odkłada paletę na belki czołowe wlotu. Satelita powraca do wlotu, podjeżdża pod paletę, unosi ją i transportuje do wyznaczonej pozycji, a następnie opuszcza paletę na szyny i wraca do wlotu po następną. Procedura powtarza się aż do wypełnienia kanału lub do zakończenia operacji przez operatora.
Modele pracy systemu Pallet Shuttle – FIFO, LIFO i ich implikacje
System Pallet Shuttle może być skonfigurowany do pracy w dwóch fundamentalnych modelach rotacji towaru, które mają zasadnicze znaczenie dla zastosowań, dla których system jest odpowiedni.
Model LIFO – Last In, First Out – to konfiguracja, w której kanał ma jeden wlot/wylot, przez który odbywa się zarówno załadunek jak i rozładunek. Ostatnia paleta załadowana do kanału jest pierwszą pobraną. Jest to model odpowiedni dla towarów bez rygorystycznych wymagań rotacyjnych, dla których data ważności nie jest krytycznym parametrem lub dla których wszystkie palety w kanale należą do tej samej partii produkcyjnej. System LIFO jest prostszy w konfiguracji i zajmuje mniej miejsca, bo kanał wymaga dostępu tylko z jednej strony.
Model FIFO – First In, First Out – wymaga kanałów dostępnych z obu stron: załadunek odbywa się z jednej strony, rozładunek z drugiej. Pierwsza paleta załadowana do kanału jest pierwszą pobraną. Jest to model wymagany dla produktów spożywczych, farmaceutycznych i wszystkich innych, dla których termin ważności lub data produkcji determinują kolejność wydania. System FIFO jest bardziej wymagający projektowo i zajmuje więcej przestrzeni, bo każdy kanał musi być dostępny z dwóch alejek.
Wybór między FIFO a LIFO jest decyzją strategiczną, która musi być podjęta na etapie projektowania systemu i której nie można łatwo zmienić po montażu. Firma przechowująca wyłącznie asortyment z długim terminem ważności lub jednorodny asortyment produkcyjny może stosować LIFO i osiągnąć wyższą gęstość składowania. Firma z rygorystycznymi wymaganiami dotyczącymi rotacji towarów musi stosować FIFO, płacąc za to nieco niższą gęstością składowania i wyższym kosztem infrastruktury.
Porównanie z systemami tradycyjnymi – co Pallet Shuttle robi lepiej
Pallet Shuttle jest nierzadko porównywany z regałami wjezdnymi i regałami przepływowymi, z którymi konkuruje w pewnych zastosowaniach. Zrozumienie różnic jest kluczowe dla podjęcia właściwej decyzji inwestycyjnej.
W porównaniu z klasycznym regałem wjezdnym Pallet Shuttle ma kilka istotnych przewag. Bezpieczeństwo operacji jest znacząco wyższe – wózek widłowy nie wjeżdża do wnętrza konstrukracji, eliminując główną przyczynę uszkodzeń regałów wjezdnych, którą są kolizje wózka z elementami nośnymi. Wydajność operacyjna jest wyższa – wózek widłowy nie musi wielokrotnie wjeżdżać i wyjeżdżać z kanału przy każdej operacji, lecz czeka przy wlocie podczas gdy satelita wykonuje pracę w głębi. Dostęp do dowolnej partii towaru w kanale jest możliwy przez wydanie satelicie polecenia dostarczenia konkretnej palety, czego regał wjezdny nie umożliwia bez fizycznego przemieszczania palet.
W porównaniu z klasycznym regałem przepływowym grawitacyjnym Pallet Shuttle ma zalety kosztowe i elastycznościowe. Regały przepływowe grawitacyjne są znacznie droższe w produkcji i montażu ze względu na zaawansowane rolki i hamulce grawitacyjne. Pallet Shuttle może operować na różnych nachyleniach podłogi i w warunkach, gdzie grawitacja nie zapewnia wystarczającej siły przesuwu. Elastyczność systemu jest wyższa – kanały Pallet Shuttle można stosunkowo łatwo rekonfigurować dla różnych formatów palet lub dla różnych głębokości składowania.
Wadą Pallet Shuttle w porównaniu z regałami grawitacyjnymi jest zależność od stanu technicznego satelity. System grawitacyjny nie ma ruchomych elementów elektronicznych i jest praktycznie bezawaryjny. Pallet Shuttle wymaga regularnej konserwacji satelity, jego ładowania i jest narażony na awarie elektryczne i mechaniczne.
Zastosowania systemu Pallet Shuttle – gdzie przynosi największą wartość
System Pallet Shuttle jest rozwiązaniem o szerokim spektrum zastosowań, ale szczególnie efektywnym w określonych warunkach operacyjnych, gdzie jego specyficzne właściwości przynoszą maksymalną wartość.
Magazyny chłodnicze i mroźnie to środowisko, gdzie Pallet Shuttle jest szczególnie atrakcyjny. W temperaturach od 0 do minus 25 stopni Celsjusza eliminacja konieczności wjeżdżania wózka widłowego do wnętrza komory chłodniczej dla każdej operacji ma podwójne znaczenie: skraca czas otwarcia drzwi chłodni, zmniejszając straty energii, i minimalizuje czas przebywania operatorów w ekstremalnych temperaturach. Jeden wózek widłowy i jeden lub kilka satelitów mogą obsłużyć całą komorę chłodniczą z wejść zewnętrznych, bez konieczności wjeżdżania do środka.
Producenci z jednorodnym asortymentem i dużymi wolumenami to kolejna kategoria beneficjentów. Zakłady napojowe, zakłady produkcji żywności, producenci materiałów budowlanych – wszyscy oni przechowują duże ilości tych samych lub podobnych produktów, dla których wysoka gęstość składowania jest kluczowym parametrem. Pallet Shuttle pozwala na kilkakrotne zwiększenie liczby palet przechowywanych na tej samej powierzchni hali.
Magazyny sezonowe, które przez większość roku są częściowo puste, a przez krótki okres szczytu muszą pomieścić wielokrotnie więcej towaru, korzystają z Pallet Shuttle przez możliwość dynamicznego zarządzania kanałami. W szczycie kanały są wypełniane do maximum, poza szczytem satelita może obsługiwać mniejszą liczbę kanałów lub pracować z niższą intensywnością.
Dystrybucja z rygorystycznym FIFO – dystrybutorzy farmaceutyczni, hurtownie spożywcze, chłodnie przechowujące asortyment z krótką datą ważności – to zastosowania, gdzie konfiguracja FIFO systemu Pallet Shuttle gwarantuje rotację bez angażowania dodatkowej pracy ręcznej przy zarządzaniu kolejnością wydań.
Konfiguracje systemu – głębokości kanałów i liczba satelitów
Elastyczność konfiguracyjna jest jedną z najważniejszych zalet systemu Pallet Shuttle w stosunku do alternatyw. System można dostosowywać przez zmianę głębokości kanałów i przez dobór liczby satelitów do wymaganej wydajności.
Głębokość kanału – liczba pozycji paletowych w kanale – jest parametrem, który balansuje między gęstością składowania a efektywnością dostępu do towaru. Kanały krótkie, na dwie do czterech palet, zapewniają szybszy dostęp i są odpowiednie dla asortymentu o wysokiej rotacji lub dla systemów FIFO z krótką kolejką. Kanały długie, na dziesięć do dwudziestu lub więcej palet, maksymalizują gęstość składowania i są optymalne dla jednorodnego asortymentu o niskiej rotacji lub dla sezonowego składowania dużych partii.
Liczba satelitów w systemie determinuje jego wydajność. Jeden satelita może obsługiwać jeden kanał w danym momencie. Firma z dziesięcioma rzędami regałów każdym po pięć poziomów ma pięćdziesiąt kanałów, ale nie potrzebuje pięćdziesięciu satelitów – w praktyce kilka lub kilkanaście satelitów pracujących sekwencyjnie w różnych kanałach może obsłużyć cały system przy odpowiednim harmonogramowaniu operacji. Minimalna liczba satelitów jest wyznaczana przez szczytową wydajność operacyjną, a nie przez całkowitą liczbę kanałów.
Jeden satelita na poziom to konfiguracja stosowana w systemach wymagających równoległej obsługi wielu kanałów na tym samym poziomie. Satelita jest wówczas przemieszczany przez wózek widłowy między kanałami na tym samym poziomie bez konieczności podnoszenia go przez kilka kondygnacji.
System sterowania i integracja z WMS
Nowoczesne systemy Pallet Shuttle są wyposażone w zaawansowane systemy sterowania, które mogą być zintegrowane z magazynowymi systemami zarządzania WMS, co pozwala na pełną automatyzację zarządzania przepływem towaru w kanałach.
Pilot radiowy to najprostszy system sterowania, w którym operator wydaje polecenia satelicie bezpośrednio z ręcznego pilota. Operator wskazuje numer kanału i typ operacji – załadunek, rozładunek, kompaktowanie – a satelita wykonuje zadanie autonomicznie. System ten jest prosty w obsłudze, niezależny od infrastruktury informatycznej i odporny na awarie systemowe, ale nie umożliwia automatycznego zarządzania priorytetami i optymalizacji sekwencji operacji.
Tablet lub panel sterowania przy każdym rzędzie regałów to bardziej zaawansowane rozwiązanie, pozwalające na monitorowanie stanu każdego kanału – liczby palet, pozycji satelity, czasu operacji – i na wydawanie bardziej złożonych poleceń. Operator widzi na ekranie aktualny stan systemu i może zarządzać sekwencją operacji bez konieczności zapamiętywania ręcznie stanów poszczególnych kanałów.
Integracja z systemem WMS to najwyższy poziom sterowania, w którym satelita jest w pełni zarządzany przez system informatyczny. WMS zna aktualne stany każdego kanału, historię wszystkich palet, terminy ważności i priorytety wydania. Na podstawie tych danych WMS automatycznie przydziela zadania satelitom, optymalizuje kolejność operacji i zapewnia realizację zasady FIFO bez manualnej interwencji operatora. Ten poziom integracji eliminuje błędy wynikające z czynnika ludzkiego i jest szczególnie cenny w systemach FIFO dla produktów z datą ważności.
Wydajność operacyjna systemu Pallet Shuttle – liczby i wskaźniki
Ocena efektywności systemu Pallet Shuttle wymaga analizy konkretnych wskaźników, które pozwalają na porównanie z alternatywami i na weryfikację projekcji inwestycyjnych.
Liczba palet przetwarzanych przez jeden satelita na godzinę wynosi zazwyczaj od 20 do 35 cykli przy załadunku lub rozładunku, w zależności od głębokości kanału i parametrów technicznych satelity. Przy kanale o głębokości 10 palet satelita potrzebuje od dwóch do czterech minut na kompletne zapełnienie lub opróżnienie kanału.
Czas cyklu wózka widłowego przy Pallet Shuttle jest istotnie krótszy niż przy klasycznym regale wjezdnym. Wózek widłowy przy Pallet Shuttle wykonuje tylko dwa manewry na kanał: umieszczenie satelity i pobieranie lub odkładanie palet przy wlocie. Przy klasycznym regale wjezdnym wózek musi wjechać do kanału przy każdej palecie, wykonując wielokrotnie więcej manewrów przy tej samej liczbie palet.
Współczynnik wypełnienia hali – stosunek przestrzeni zajętej przez towary do całkowitej powierzchni hali – jest głównym wskaźnikiem efektywności przestrzennej. System Pallet Shuttle osiąga współczynniki od 60 do 80 procent, w porównaniu z 30 do 50 procentami dla klasycznych regałów paletowych rzędowych. To różnica, która przy cenach najmu powierzchni magazynowej przekłada się na bardzo atrakcyjny zwrot z inwestycji.
Projekt systemu Pallet Shuttle – co musi zawierać dokumentacja
Prawidłowy projekt systemu Pallet Shuttle jest złożonym dokumentem technicznym, wykraczającym poza standardowy projekt systemu regałowego.
Projekt statyczny konstrukcji regałowej musi uwzględniać specyficzne dla Pallet Shuttle obciążenia dynamiczne generowane przez poruszający się satelita i przez przenoszone palety. Te obciążenia dynamiczne są wyższe niż w klasycznych regałach wjezdnych i muszą być poprawnie uwzględnione w obliczeniach.
Projekt szyn prowadzących satelita musi zapewniać wymaganą geometryczną dokładność wykonania i montażu, która jest krytyczna dla prawidłowego działania satelity. Tolerancje geometryczne szyn są zazwyczaj bardziej rygorystyczne niż tolerancje standardowych belek regałowych.
Projekt systemu sterowania i komunikacji satelity musi określać wymaganą infrastrukturę radiową lub kablową, lokalizację sterowników i punktów dostępu, protokoły komunikacyjne i interfejsy z systemem WMS.
Projekt ładowania satelitów musi określać lokalizację stacji ładowania i harmonogram ładowania zapewniający dostępność naładowanych satelitów przez cały czas pracy magazynu.
Koszty inwestycyjne i ROI systemu Pallet Shuttle
Decyzja o wdrożeniu systemu Pallet Shuttle jest decyzją inwestycyjną, która wymaga rzetelnej analizy finansowej uwzględniającej zarówno koszty inwestycyjne, jak i operacyjne korzyści.
Koszt systemu Pallet Shuttle jest wyższy niż koszt porównywalnego systemu regałów wjezdnych lub przepływowych. Składają się na niego koszt konstrukcji regałowej ze specjalistycznymi szynami, koszt satelitów – zazwyczaj od 20 000 do 60 000 złotych za sztukę w zależności od nośności i wyposażenia – koszt systemu sterowania i integracji z WMS oraz koszt projektu technicznego i montażu.
Korzyści finansowe systemu Pallet Shuttle wynikają przede wszystkim z wyższej efektywności przestrzennej i z niższych kosztów operacyjnych. Wyższa liczba palet na metr kwadratowy przekłada się na możliwość obsługi większego wolumenu na tej samej powierzchni lub na obniżenie kosztów najmu przez redukcję powierzchni. Niższe koszty operacyjne wynikają z krótszego czasu pracy wózków widłowych przy operacjach załadunku i rozładunku.
Payback period systemu Pallet Shuttle wynosi zazwyczaj od trzech do siedmiu lat, w zależności od skali instalacji, cen najmu powierzchni i intensywności eksploatacji. Dla magazynów chłodniczych, gdzie koszty energii i ograniczenia kadrowe (krótki czas przebywania operatorów w mroźni) są szczególnie wysokie, payback period może być krótszy.
Konserwacja i utrzymanie systemu
System Pallet Shuttle, jak każdy system z ruchomymi komponentami elektrycznymi i mechanicznymi, wymaga regularnej konserwacji dla utrzymania sprawności i niezawodności.
Satelity wymagają regularnego serwisu zgodnie z harmonogramem producenta – zazwyczaj co 500 do 1000 godzin pracy. Serwis obejmuje sprawdzenie i smarowanie elementów mechanicznych, kontrolę stanu akumulatora i jego ładowania, kalibrację czujników pozycji i testowanie układu sterowania. Konserwacja może być realizowana przez własny serwis techniczny firmy lub przez autoryzowany serwis producenta.
Szyny prowadzące muszą być regularnie kontrolowane pod kątem zanieczyszczeń, deformacji geometrycznych i zużycia powierzchni tocznych. Zanieczyszczenia na szynach mogą powodować błędy pozycjonowania satelity, a deformacje geometryczne mogą prowadzić do zaklinowania.
Akumulatory satelitów mają określoną żywotność – zazwyczaj od dwóch do pięciu lat przy intensywnej eksploatacji – i muszą być wymieniane zgodnie z harmonogramem lub po stwierdzeniu obniżenia pojemności poniżej wymaganego minimum.
Zarządzanie rezerwowymi satelitami jest ważnym elementem planowania ciągłości operacyjnej. Firma posiadająca dziesięć satelitów powinna mieć co najmniej jeden lub dwa rezerwowe, aby awaria jednej jednostki nie powodowała zatrzymania operacji.
Trendy i kierunki rozwoju systemu Pallet Shuttle
System Pallet Shuttle jest technologią w fazie dynamicznego rozwoju, co przekłada się na pojawianie się nowych funkcjonalności i nowych modeli zastosowania.
Satelity z rozszerzonymi funkcjami sensorycznymi – wyposażone w skanery kodów kreskowych lub RFID do automatycznej inwentaryzacji zawartości kanałów – eliminują konieczność ręcznego liczenia i aktualizowania stanów. Satelita przemieszczający się przez kanał podczas normalnej operacji może jednocześnie skanować etykiety wszystkich palet i aktualizować dane w WMS.
Integracja z systemami AGV i z robotami mobilnymi AMR otwiera drogę do w pełni zautomatyzowanej obsługi systemu Pallet Shuttle bez udziału operatorów wózków widłowych. Robot AGV podjeżdża do wlotu kanału, pobiera lub odkłada paletę, a satelita realizuje zadanie wewnątrz kanału. Ten model jest dziś wdrażany w najbardziej zaawansowanych centrach logistycznych i stopniowo będzie się upowszechniać.
Sieci wielosatelitarne, gdzie kilka satelitów współpracuje w jednym kanale lub gdzie satelity mogą samodzielnie przemieszczać się między kanałami na tym samym poziomie, są kierunkiem rozwoju, który dalej zwiększa wydajność systemu.
Podsumowanie
System Pallet Shuttle jest jednym z najbardziej efektywnych rozwiązań automatyzacji składowania paletowego, łączącym wysoką gęstość przestrzenną charakterystyczną dla regałów wjezdnych z efektywnością operacyjną i bezpieczeństwem niemożliwymi przy tradycyjnym wjeżdżaniu wózków do kanałów. Szczególnie wartościowy w magazynach chłodniczych, u producentów z jednorodnym asortymentem i w systemach wymagających rygorystycznego FIFO, przynosi mierzalny zwrot z inwestycji przez obniżenie kosztów przestrzeni i przez redukcję kosztów operacyjnych. Właściwy projekt, dopasowanie do specyfiki operacji i staranna konserwacja satelitów są kluczowymi czynnikami sukcesu wdrożenia, które może transformować efektywność składowania paletowego na poziomie niemożliwym do osiągnięcia innymi dostępnymi systemami.
