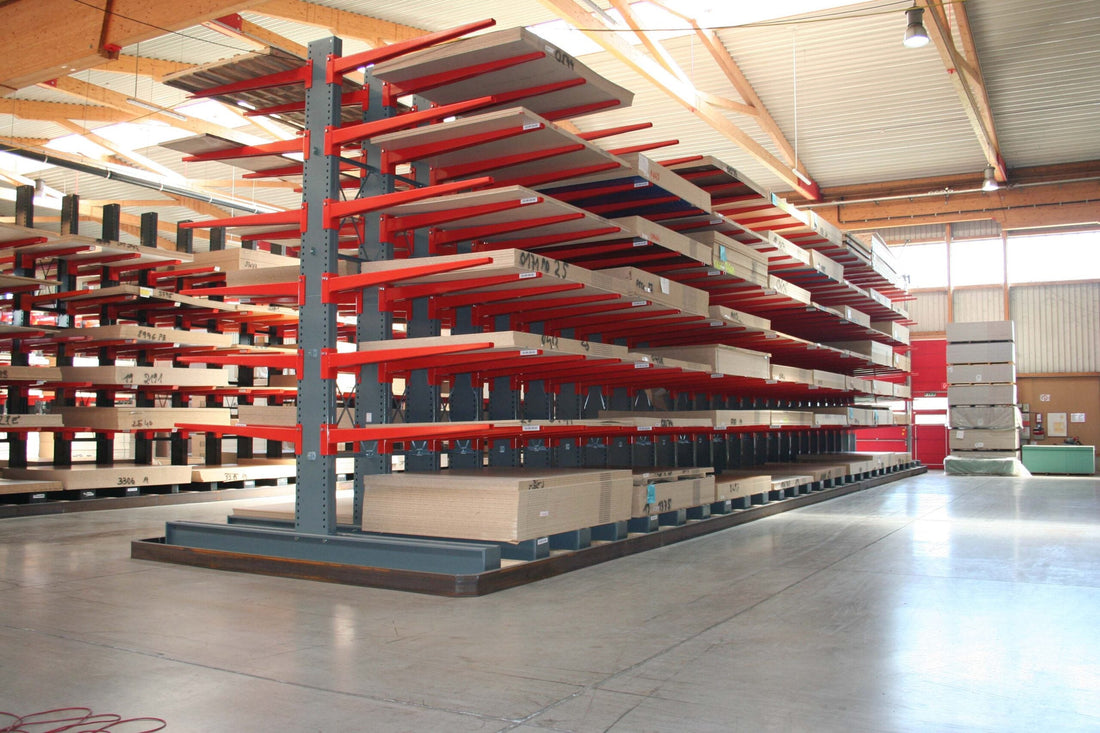

Regały wspornikowe do szkła i materiałów kruchych – specjalne wyściółki ochronne

Regały wspornikowe do szkła i materiałów kruchych stanowią wyspecjalizowane rozwiązanie magazynowe, które przy odpowiednich wyściółkach ochronnych może zredukować uszkodzenia o 85-95% w porównaniu do standardowych systemów składowania. Materiały kruche jak szkło, ceramika, marmur czy płytki wymagają dedykowanych systemów, które minimalizują punktowe naciski, wibracje i możliwość kontaktu z twardymi powierzchniami. Wyściółki ochronne z materiałów EVA, PVC, filcu czy pianki poliuretanowej kosztują 20-150 zł za metr kwadratowy, ale mogą zaoszczędzić tysiące złotych na uszkodzeniach i reklamacjach. Składowanie szkła w nieprzystosowanych regałach generuje straty 3-8% wartości magazynowanych towarów, podczas gdy w systemach dedykowanych spadają do 0,2-0,5%. Regały dla materiałów delikatnych z systemami wibro-amortyzującymi, regulowanymi wspornikami i wielowarstwowymi wyściółkami zapewniają bezpieczne składowanie nawet najbardziej wrażliwych produktów przy zachowaniu pełnej dostępności i efektywności operacyjnej.

Fizyka uszkodzeń materiałów kruchych

Zrozumienie mechanizmów powstawania uszkodzeń w materiałach kruchych jest fundamentalne dla projektowania skutecznych systemów ochrony w regałach magazynowych. Szkło, ceramika i podobne materiały mają unikalne właściwości mechaniczne, które wymagają specjalnego podejścia do składowania.

Kruche materiały charakteryzują się brakiem odkształceń plastycznych przed pęknięciem, co oznacza, że przeciążenie prowadzi bezpośrednio do całkowitego zniszczenia bez okresu ostrzegawczego. Szkło ma wytrzymałość na rozciąganie około 50 MPa, ale obecność nawet mikroskopijnych rys może obniżyć tę wartość do 5-10 MPa. Stąd kluczowe znaczenie ma eliminacja wszystkich źródeł koncentracji naprężeń.

Naprężenia punktowe powstają wszędzie tam, gdzie materiał kruchy styka się z twardą powierzchnią na małym obszarze. Nawet niewielka siła przyłożona do małego punktu może wytworzyć naprężenia przekraczające wytrzymałość materiału. Profesjonalne wyściółki ochronne rozprowadzają siły na większą powierzchnię, redukując naprężenia miejscowe o 80-95%.

Wibracje i drgania mogą być szczególnie destrukcyjne dla materiałów kruchych, ponieważ cykliczne obciążenia mogą propagować mikroskopijne pęknięcia nawet przy poziomach naprężeń znacznie poniżej granicy wytrzymałości statycznej. Zjawisko zmęczenia materiału może prowadzić do zniszczenia po tysiącach czy milionach cykli obciążenia.

Termiczne naprężenia powstają w wyniku nierównomiernego rozszerzania się materiału pod wpływem zmian temperatury. Szkło ma współczynnik rozszerzalności termicznej około 9×10⁻⁶/K, co oznacza, że zmiana temperatury o 50°C może wytworzyć znaczące naprężenia w dużych płytach. Wyściółki izolacyjne mogą minimalizować szybkość zmian temperatury i redukować gradienty termiczne.

Zjawisko pełzania może występować nawet w materiałach kruchych przy długotrwałym obciążeniu, szczególnie w podwyższonych temperaturach. Stałe naprężenia mogą powodować stopniowe osłabienie struktury materiału i prowadzić do opóźnionego pękania nawet po latach składowania.

Typologie materiałów kruchych i ich specyfika

Różne kategorie materiałów kruchych wymagają zróżnicowanych podejść do projektowania systemów ochrony ze względu na ich unikalne właściwości fizyczne, chemiczne i mechaniczne. Właściwe rozpoznanie specyfiki materiału jest kluczowe dla doboru odpowiedniego systemu ochrony.

Szkło płaskie, używane w budownictwie i przemyśle meblarskim, ma zazwyczaj grubość 3-19 mm i może być hartowane, laminowane lub zwykłe. Szkło hartowane jest 4-5 razy wytrzymalsze na uderzenia, ale całkowicie kruszeje przy przekroczeniu granicy wytrzymałości. Szkło laminowane ma warstwę plastikową, która utrzymuje fragmenty po pęknięciu, ale wymaga ochrony przed oddziaływaniem na krawędzie.

Ceramika techniczna obejmuje materiały o bardzo różnych właściwościach - od relatywnie miękkiej ceramiki sanitarnej po bardzo twardą ceramikę techniczną używaną w przemyśle. Ceramika może być szczególnie wrażliwa na uderzenia i naprężenia ścinające, ale często ma dobrą odporność na ściskanie.

Kamień naturalny jak marmur, granit czy piaskowiec ma anizotropowe właściwości mechaniczne - wytrzymałość zależy od kierunku przyłożenia siły względem struktury geologicznej. Kamień może być wrażliwy na kwasy, wilgoć i cykle zamrażania-odmrażania, co wymaga specjalnych wyściółek chemoodpornych.

Płytki ceramiczne i glazura mają zazwyczaj glazurowaną powierzchnię, która jest szczególnie wrażliwa na uszkodzenia mechaniczne. Nawet drobne odpryski glazury mogą drastycznie obniżyć wartość handlową produktu. Wyściółki muszą chronić zarówno powierzchnie, jak i krawędzie płytek.

Kompozyty włókniste jak GRP (glass reinforced plastic) mogą być kruche w kierunku prostopadłym do włókien, ale plastyczne w kierunku równoległym. Wymaga to specjalnego podejścia do składowania uwzględniającego orientację włókien i główne kierunki naprężeń.

Materiały wyściółek ochronnych

Wybór odpowiedniego materiału wyściółki jest kluczową decyzją, która determinuje skuteczność ochrony, trwałość systemu i koszty eksploatacji. Każdy materiał ma swoje unikalne właściwości, które czynią go odpowiednim do konkretnych zastosowań.

Pianka EVA (Ethylene Vinyl Acetate) charakteryzuje się doskonałą elastycznością i zdolnością do amortyzacji uderzeń. Dostępna w twardościach 20-70 Shore A, może być dostosowana do specyfiki chronionego materiału. EVA ma dobrą odporność na oleje i rozpuszczalniki, co czyni ją odpowiednią do zastosowań przemysłowych. Koszt wynosi 30-80 zł/m² w zależności od grubości i twardości.

Filc techniczny z wełny naturalnej lub syntetycznej oferuje doskonałą ochronę powierzchni przed zarysowaniami i ma naturalne właściwości amortyzujące. Filc może absorbować wilgoć, co może być korzystne lub szkodliwe w zależności od zastosowania. Grubość dostępna od 3 do 20 mm, koszt 25-120 zł/m².

Pianki poliuretanowe oferują szeroką gamę twardości i mogą być dostosowane do konkretnych wymagań. Pianki o komórkach otwartych mają lepsze właściwości amortyzujące, ale mogą absorbować wilgoć. Pianki zamknokomórkowe są wodoodporne, ale mniej elastyczne. Koszt 40-150 zł/m².

Guma komórkowa charakteryzuje się doskonałą odpornością na starzenie i działanie czynników atmosferycznych. Może być stosowana w szerokim zakresie temperatur (-40°C do +100°C) i ma dobrą odporność na oleje i paliwa. Szczególnie odpowiednia do zastosowań zewnętrznych. Koszt 60-200 zł/m².

Materiały kompozytowe łączą właściwości różnych materiałów w jednym produkcie. Przykładem mogą być wyściółki z pianki EVA pokrytej tkaniną, która zapewnia ochronę przed zarysowaniami i dodatkowo stabilizuje materiał chroniony. Koszt 80-300 zł/m².

Projektowanie systemów wspornikowych

Regały wspornikowe dla materiałów kruchych wymagają specjalnego podejścia do projektowania, które uwzględnia nie tylko standardowe wymagania wytrzymałościowe, ale również minimalizację drgań, równomierność obciążeń i możliwość bezpiecznej manipulacji.

Konstrukcja wsporników musi zapewniać równomierne rozłożenie obciążenia na całej długości składowanego materiału. Tradycyjne wsporniki punktowe mogą tworzyć koncentracje naprężeń prowadzące do pęknięć. Wsporniki ciągłe lub z wieloma punktami podpory rozprowadzają obciążenia i znacząco redukują maksymalne naprężenia.

Systemy regulacji pozwalają na precyzyjne dostosowanie wsporników do grubości i wymiarów składowanych materiałów. Regulacja co 25 mm pozwala na optymalne wykorzystanie przestrzeni przy jednoczesnym zapewnieniu odpowiedniego wsparcia. Mechanizmy regulacji muszą być niezawodne i łatwe w obsłudze.

Stabilność konstrukcji ma kluczowe znaczenie dla materiałów kruchych, które mogą być uszkodzone nawet przez niewielkie przemieszczenia. Regały muszą być odpowiednio usztywione i zakotwione do podłoża. Połączenia śrubowe powinny być regularnie kontrolowane i dokręcane.

Wysokość składowania powinna uwzględniać bezpieczeństwo manipulacji materiałami kruchymi. Górne poziomy powinny być dostępne tylko dla doświadczonych operatorów wyposażonych w odpowiedni sprzęt. Maksymalna praktyczna wysokość dla ręcznej manipulacji szkła wynosi 2,5-3 metry.

Dostępność ze wszystkich stron może być kluczowa dla niektórych materiałów, które wymagają obrócenia czy inspekcji przed wydaniem. Regały wyspowe oferują lepszy dostęp, ale wymagają większej powierzchni i mogą być mniej stabilne niż regały przyścienne.

Systemy amortyzacji i tłumienia wibracji

Wibracje i drgania stanowią jedno z głównych zagrożeń dla materiałów kruchych składowanych w regałach. Profesjonalne systemy amortyzacji mogą praktycznie wyeliminować to źródło uszkodzeń.

Izolatory wibracyjne umieszczone pod podstawą regałów mogą odizolować konstrukcję od drgań przenoszonych przez podłoże. Wózki widłowe, maszyny produkcyjne czy ruch uliczny mogą generować wibracje, które propagują się przez konstrukcję budynku. Izolatory gumowe czy sprężynowe mogą zredukować amplitudę wibracji o 80-95%.

Tłumiki dynamiczne mogą być zintegrowane z konstrukcją regałów dla eliminacji drgań własnych konstrukcji. Długie wsporniki mogą drgać pod wpływem obciążeń dynamicznych, co może uszkodzić składowane materiały. Tłumiki mogą być pasywne (masowe) lub aktywne (sterowane elektronicznie).

Wyściółki wibro-amortyzujące łączą funkcje ochrony powierzchni z tłumieniem drgań. Specjalne materiały o strukturze komórkowej mogą absorbować energię wibracji i przekształcać ją w ciepło. Takie wyściółki są szczególnie skuteczne dla wysokich częstotliwości drgań.

Systemy monitoringu wibracji mogą być zainstalowane w krytycznych lokalizacjach magazynu dla ciągłej kontroli poziomu drgań. Przekroczenie bezpiecznych wartości może uruchomić alarm lub automatycznie zatrzymać źródła wibracji. Takie systemy są szczególnie wskazane w magazynach zlokalizowanych blisko dróg czy linii kolejowych.

Harmonogramy operacyjne mogą być dostosowane do minimalizacji wibracji w okresach składowania najbardziej wrażliwych materiałów. Prace konserwacyjne, transport wewnętrzny czy inne operacje generujące wibracje mogą być planowane poza godzinami szczytu składowania.

Ergonomia i bezpieczeństwo obsługi

Praca z materiałami kruchymi wymaga specjalnego podejścia do ergonomii i bezpieczeństwa, które uwzględnia zarówno ochronę składowanych materiałów, jak i bezpieczeństwo operatorów.

Wysokość manipulacji powinna być dostosowana do antropometrii operatorów i ciężaru materiałów. Dla szkła płaskiego optymalna wysokość manipulacji wynosi 80-120 cm, gdzie operator może w pełni kontrolować przemieszczanie bez nadmiernego wysiłku. Wyższe poziomy wymagają mechanicznych pomocy lub platform roboczych.

Sprzęt pomocniczy jak przyssawki, chwyty próżniowe czy specialized clamps może znacząco poprawić bezpieczeństwo i efektywność manipulacji. Inwestycja w profesjonalny sprzęt może kosztować 5.000-20.000 zł, ale eliminuje ryzyko uszkodzeń i urazów.

Powierzchnie antypoślizgowe są kluczowe w obszarach manipulacji materiałów kruchych, gdzie upadek operatora może prowadzić do katastrofalnych uszkodzeń. Specjalne maty czy powłoki podłogowe mogą zapewnić odpowiednią przyczepność nawet w wilgotnych warunkach.

Ochrona osobista musi uwzględniać specyficzne zagrożenia związane z materiałami kruchymi. Okulary ochronne, rękawice odporne na przecięcia i obuwie bezpieczne z podeszwami odpornymi na przebicie są standardowym wyposażeniem. Dla operacji z dużymi płytami szkła niezbędne są specjalne fartuchy ochronne.

Procedury awaryjne muszą być opracowane dla różnych scenariuszy uszkodzeń. Pęknięcie dużej płyty szkła może utworzyć niebezpieczne odłamki, które muszą być bezpiecznie usunięte. Personel musi być przeszkolony w techniques bezpiecznego usuwania uszkodzonych materiałów.

Systemy monitoringu i kontroli jakości

Profesjonalne zarządzanie składowaniem materiałów kruchych wymaga zaawansowanych systemów monitoringu, które mogą wykrywać problemy zanim doprowadzą do uszkodzeń.

Kontrola warunków środowiskowych obejmuje monitoring temperatury, wilgotności, wibracji i innych parametrów, które mogą wpływać na stabilność materiałów kruchych. Systemy mogą automatycznie alarmować o przekroczeniu bezpiecznych wartości i uruchamiać systemy korekcyjne.

Inspekcje wizualne powinny być przeprowadzane regularnie zgodnie z harmonogramem uwzględniającym rodzaj materiału i warunki składowania. Dla szkła płaskiego zalecane są inspekcje tygodniowe, dla materiałów mniej wrażliwych mogą być rzadsze. Wszelkie uszkodzenia wyściółek czy konstrukcji muszą być natychmiast naprawiane.

Systemy CCTV mogą być wyposażone w algoritmy rozpoznawania obrazu, które automatycznie wykrywają pęknięcia czy inne uszkodzenia materiałów. Zaawansowane systemy mogą analizować odbicia światła od powierzchni szkła i identyfikować anomalie wskazujące na uszkodzenia.

Dokumentacja uszkodzeń musi być prowadzona systematycznie dla identyfikacji wzorców i przyczyn problemów. Analiza danych może ujawnić korelacje między warunkami składowania a częstotliwością uszkodzeń, umożliwiając proaktywne działania prewencyjne.

Systemy alarmowe mogą być zintegrowane z różnymi czujnikami i kamerami dla natychmiastowego powiadamiania o problemach. Alarmy mogą być przesyłane na telefony komórkowe czy systemy zarządzania budynkiem, umożliwiając szybką reakcję nawet poza godzinami pracy.

Optymalizacja kosztów bez kompromisów w ochronie

Skuteczna ochrona materiałów kruchych nie musi oznaczać nadmiernych kosztów, jeśli zastosuje się przemyślane strategie optymalizacji wydatków przy zachowaniu najwyższych standardów bezpieczeństwa.

Analiza ryzyka powinna być podstawą dla podejmowania decyzji o poziomie ochrony. Nie wszystkie materiały wymagają tego samego poziomu zabezpieczeń - cenne szkło hartowane może uzasadniać inwestycję w najdroższe systemy ochrony, podczas gdy zwykłe płytki ceramiczne mogą wymagać tylko podstawowej ochrony.

Standardization wyściółek i komponentów może znacząco obniżyć koszty przez możliwość zakupu większych ilości i uproszczenie konserwacji. Użycie kilku standardowych typów wyściółek dla różnych zastosowań jest często bardziej ekonomiczne niż optymalizacja dla każdego konkretnego materiału.

Własna produkcja wyściółek może być ekonomiczna dla dużych instalacji. Proste wyściółki z pianki czy filcu mogą być produkowane we własnym zakresie przy użyciu podstawowego sprzętu. Inwestycja w ploter do cięcia pianki może kosztować 15.000-30.000 zł, ale zwrócić się przy rocznym zużyciu powyżej 500 m² wyściółek.

Współpraca z dostawcami może przynieść znaczące rabaty przy długoterminowych umowach lub dużych wolumenach. Producenci wyściółek często oferują dedykowane rozwiązania dla stałych klientów, włączając w to projektowanie, produkcję i dostawę na żądanie.

Leasing czy wynajem systemów może być alternatywą dla firm o tymczasowych lub sezonowych potrzebach składowania. Niektóre firmy oferują kompleksowe rozwiązania obejmujące regały, wyściółki i serwis w formie miesięcznych opłat.

Trendy i innowacje w ochronie materiałów kruchych

Rozwój technologii materiałowych i systemów automatyzacji otwiera nowe możliwości w dziedzinie ochrony materiałów kruchych, które mogą zrewolucjonizować standardy bezpieczeństwa i efektywności.

Materiały inteligentne mogą zmieniać swoje właściwości w odpowiedzi na warunki środowiskowe. Wyściółki z memory foam mogą dostosowywać się do kształtu chronionego materiału, zapewniając optymalną ochronę. Materiały magnetoreologiczne mogą zmieniać sztywność pod wpływem pola magnetycznego.

Systemy aktywnej ochrony wykorzystują sensory i aktuatory do reagowania na zagrożenia w czasie rzeczywistym. Systemy mogą automatycznie dostosowywać twardość wyściółek, uruchamiać dodatkowe amortyzatory czy nawet przemieszczać materiały w bezpieczne miejsce przy wykryciu zagrożenia.

Nanotechnologie mogą umożliwić tworzenie wyściółek o właściwościach niemożliwych do osiągnięcia tradycyjnymi metodami. Nanostruktury mogą oferować wyjątkową kombinację miękkości powierzchni z wysoką wytrzymałością mechaniczną.

Systemy rzeczywistości rozszerzonej mogą wspomagać operatorów w bezpiecznej manipulacji materiałami kruchymi przez wyświetlanie instrukcji, ostrzeżeń i optymalnych trajektorii przemieszczania bezpośrednio w polu widzenia.

Automatyzacja może eliminować ryzyko ludzkiego błędu w manipulacji materiałami kruchymi. Roboty wyposażone w zaawansowane systemy widzenia i delikatne manipulatory mogą bezpiecznie przemieszczać nawet najbardziej wrażliwe materiały.

Regały wspornikowe do szkła i materiałów kruchych z odpowiednimi wyściółkami ochronnymi stanowią krytyczny element infrastruktury dla firm pracujących z delikatnymi materiałami. Właściwe zaprojektowanie i implementacja takich systemów wymaga głębokiej wiedzy o mechanizmach uszkodzeń, właściwościach materiałów ochronnych i specyfice różnych zastosowań przemysłowych. Inwestycja w profesjonalne systemy ochrony może początkowo wydawać się kosztowna, ale w perspektywie długoterminowej zwraca się wielokrotnie przez eliminację strat, poprawę efektywności i budowanie reputacji niezawodnego partnera. W erze rosnących wymagań jakościowych i zwiększającej się konkurencji, firmy które opanowują sztukę bezpiecznego składowania materiałów kruchych zyskują znaczącą przewagę na rynku.
