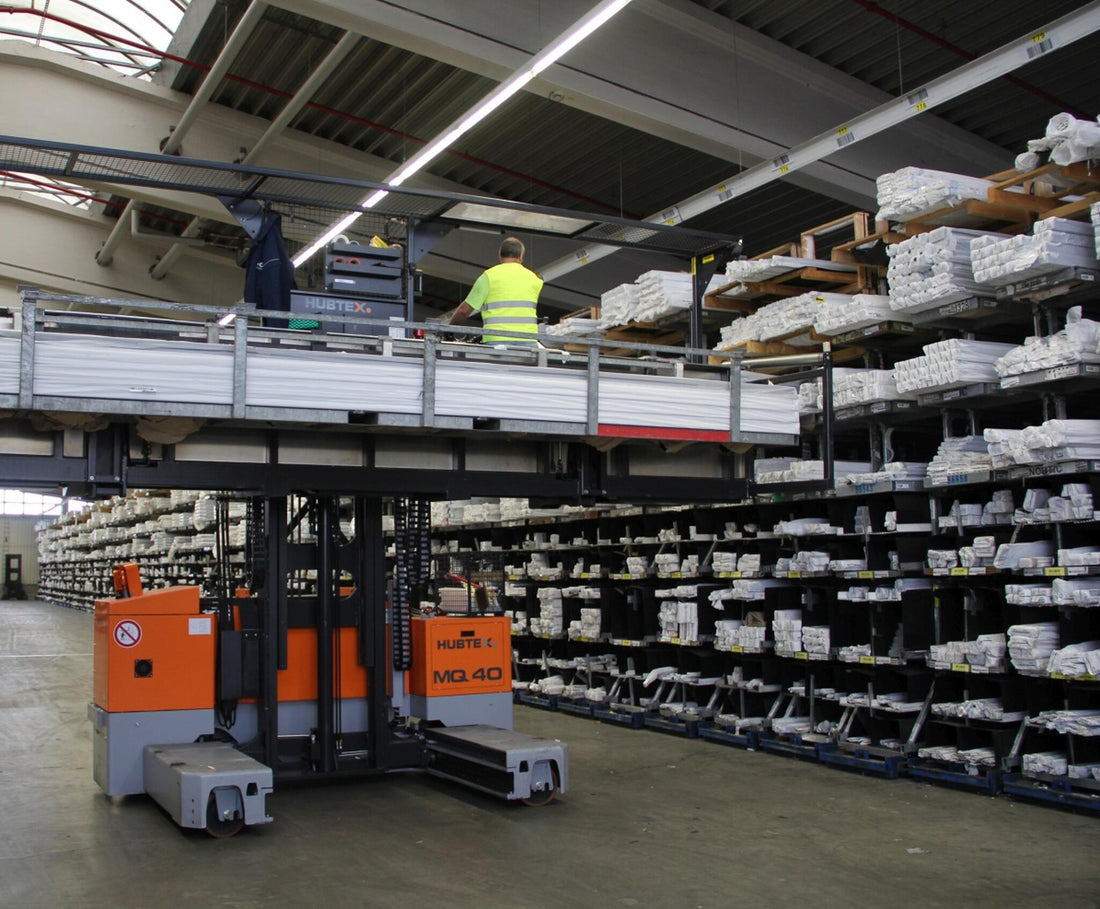

Regały wspornikowe – efektywne składowanie profili, rur i dłużyc w wąskich alejkach
Udostępnij
Ładunki długie – problem, który standardowy regał paletowy nie rozwiąże
W każdej hurtowni stali, w każdym zakładzie stolarskim, w każdej firmie zajmującej się dystrybucją materiałów budowlanych i w każdym przedsiębiorstwie przemysłowym operującym długimi elementami stalowymi, aluminiowymi lub drewnianymi pojawia się ten sam, nierozwiązany przez standardowe systemy magazynowe problem. Profile stalowe o długości sześciu metrów nie mieszczą się na standardowej palecie europejskiej. Rury aluminiowe o długości trzech metrów nie stają pionowo na półce regału paletowego. Deski i belki drewniane ułożone bezpośrednio na posadzce zajmują ogromną przestrzeń, utrudniają dostęp i stwarzają ryzyko BHP przez chaotyczne ułożenie.
Regał wspornikowy – cantilever racking – jest rozwiązaniem zaprojektowanym od podstaw dla tej kategorii ładunków. Jego fundamentalna zasada różni się od regału paletowego w jednym kluczowym aspekcie: brak elementów poprzecznych łączących sąsiednie słupy na poziomie składowania. Zamiast belek tworzących zamkniętą przestrzeń dla palety, regał wspornikowy ma jednostronne lub obustronne ramiona wysięgnikowe, które tworzą otwartą platformę podparcia wzdłuż całej długości regału. Ładunek długi – profil, rura, belka, deska – może być ułożony na ramionach w dowolnym punkcie i na dowolnej długości bez ograniczeń wynikających z geometrii zamkniętej sekcji.
Ta pozornie prosta różnica konstrukcyjna ma dramatyczne konsekwencje dla efektywności składowania długich ładunków. Zamiast nieefektywnych prób wpasowania długich elementów w przestrzenie zaprojektowane dla palet, firma zyskuje system stworzony dokładnie pod kąt, wymiar i masę swoich ładunków. Zamiast niebezpiecznego składowania elementów ponad dopuszczalną długością poza krawędzią regału, ma precyzyjnie obliczone i certyfikowane ramiona o właściwej długości i nośności.
Anatomia regału wspornikowego – jak zbudowany jest system
Zrozumienie budowy regału wspornikowego jest podstawą do właściwego doboru systemu i do oceny ofert różnych producentów. Każdy element ma swoją funkcję i swoje parametry, które mają bezpośredni wpływ na bezpieczeństwo i na efektywność systemu.
Słup centralny jest głównym elementem nośnym regału wspornikowego. W odróżnieniu od ramy paletowej złożonej z dwóch słupów połączonych przekładkami, regał wspornikowy opiera się na pojedynczym słupie, do którego mocowane są ramiona po jednej lub obu stronach. Profil słupa jest zazwyczaj perforowany w regularnych odstępach – zazwyczaj co 50 lub 100 milimetrów – co umożliwia mocowanie ramion na dowolnej wysokości i regulację ich rozstawu w zależności od potrzeb. Wysokość słupa wynosi od 1500 do ponad 6000 milimetrów w zależności od potrzeb składowania.
Podstawa słupa przenosi obciążenia pionowe i poziome na posadzkę i zapewnia stabilność całego regału. Jest kotwiona do posadzki na kotwy chemiczne lub mechaniczne. Dla regałów jednostronnych, gdzie obciążenie ramion działa asymetrycznie, podstawa musi być zaprojektowana na moment wywracający – co jest jednym z kluczowych parametrów obliczeniowych dla tego typu systemów.
Ramiona wysięgnikowe są elementem bezpośrednio podpierającym składowane ładunki. Montowane w perforacjach słupa, wystają poziomo na zewnątrz tworząc platformę podparcia. Ich długość – mierzona od osi słupa do końca ramienia – wynosi zazwyczaj od 300 do 1500 milimetrów, choć dla specjalnych zastosowań może być większa. Nośność ramienia zależy od jego długości, profilu przekroju i materiału – producenci podają tabele nośności dla każdego wariantu.
Stężenia poziome i ukośne łączą sąsiednie słupy w kierunku poprzecznym, zapewniając stabilność układu jako całości. W systemach jednostronnych stężenia są szczególnie ważne, bo kompensują asymetryczne obciążenia boczne od wysięgniętych ramion. W systemach obustronnych, gdzie obciążenia po obu stronach się równoważą, stężenia pełnią głównie funkcję usztywnienia na przypadkowe obciążenia boczne.
Zderzaki końcowe lub ograniczniki na końcach ramion zapobiegają ześlizgnięciu się ładunku z ramion przy niestarannym ułożeniu. Są szczególnie ważne dla ładunków okrągłych – rur i prętów – które naturalnie mają tendencję do toczenia się.
Regały wspornikowe jednostronne i obustronne – kiedy który typ
Wybór między regałem jednostronnym a obustronnym jest decyzją, która zależy od układu magazynu, od możliwości dostępu i od specyfiki obsługiwanego asortymentu.
Regały jednostronne mają ramiona tylko po jednej stronie słupa centralnego i są przeznaczone do ustawienia przy ścianie magazynu. To rozwiązanie maksymalnie efektywne przestrzennie – regał zajmuje minimalną odległość od ściany, nie wymaga alejki z tyłu i pozwala na zagospodarowanie przestrzeni przy ścianie, która w wielu magazynach jest trudna do efektywnego wykorzystania. Ograniczeniem jest konieczność dostępu wyłącznie od frontu, co przy głębszych składowaniu może utrudniać pobieranie materiałów z tylnych pozycji.
Regały obustronne mają ramiona po obu stronach słupa i są ustawiane samodzielnie w alejce, z dostępem z obu stron. To rozwiązanie efektywniejsze przestrzennie dla alejek stojących samodzielnie w hali, bo jeden rząd regałów obsługuje dwie alejki jednocześnie. Symetryczność obciążenia ramion po obu stronach redukuje też wymagania dla kotwień, bo momenty wywracające z obu stron częściowo się kompensują.
W praktyce większość hal magazynowych z regałami wspornikowym stosuje kombinację obu typów: regały jednostronne przy ścianach i regały obustronne w rzędach samodzielnych w środkowej części hali. Ta konfiguracja maksymalizuje pojemność składowania przy minimalnej liczbie alejek.
Parametry techniczne ramion wspornikowych – co decyduje o nośności
Nośność ramienia wspornikowego jest parametrem, który musi być dobrany do masy składowanych ładunków z odpowiednim marginesem bezpieczeństwa. Obliczenie nośności jest zadaniem inżynierskim, ale zrozumienie czynników wpływających na nośność pozwala na świadomy dobór systemu.
Długość ramienia jest najważniejszym parametrem wpływającym na nośność. Ramię wspornikowe działa jak dźwignia – im dłuższe ramię, tym większy moment gnący działający na złącze ramienia z słupem przy tej samej sile pionowej od ładunku. Dłuższe ramię przy tej samej nośności wymaga masywniejszego profilu lub mocniejszego złącza. Producenci podają dopuszczalne obciążenie ramienia w kilogramach dla każdej dostępnej długości – wartości te maleją wraz z rosnącą długością ramienia.
Profil przekroju ramienia określa jego sztywność i wytrzymałość. Ramiona wykonane są zazwyczaj z profili stalowych zamkniętych lub otwartych. Profile zamknięte – rury prostokątne lub kwadratowe – mają wyższą sztywność skrętną niż profile otwarte, co jest ważne przy nierównomiernym obciążeniu ramienia. Profile otwarte – ceowniki lub dwuteowniki – mają wyższy wskaźnik przekroju w kierunku pionowym, co czyni je efektywnymi dla dużych obciążeń pionowych.
Klasa stali ma bezpośredni wpływ na nośność. Stal S355 stosowana powszechnie w systemach wspornikowych ma granicę plastyczności 355 megapaskali – o pięćdziesiąt procent wyższą niż standardowa S235. Wyższa klasa stali pozwala na smuklejsze profile przy tej samej nośności, co zmniejsza masę systemu i jego koszt.
Złącze ramienia z słupem jest krytycznym punktem przenoszenia sił. Złącze musi przenosić zarówno siłę pionową od masy ładunku, jak i moment gnący od wysięgu ramienia. Systemy z bolcowym połączeniem zatrzaskowym są szybsze w regulacji, ale mają ograniczoną nośność. Systemy z połączeniem śrubowym są bardziej czasochłonne w regulacji, ale pozwalają na wyższe obciążenia.
Wymiarowanie alejek dla regałów wspornikowych
Efektywne składowanie w wąskich alejkach jest jedną z deklarowanych zalet regałów wspornikowych, ale rzeczywista minimalna szerokość alejki zależy od kilku czynników, które muszą być uwzględnione w projekcie.
Długość składowanych ładunków determinuje minimalną szerokość alejki w sposób, który nie dotyczy standardowych regałów paletowych. Przy pobieraniu profilu stalowego o długości sześciu metrów wózkiem widłowym ze specjalistycznym osprzętem lub suwnicą, trajektoria ruchu ładunku podczas pobierania wymaga wolnej przestrzeni proporcjonalnej do długości ładunku. Alejka musi być na tyle szeroka, aby manewr pobierania lub odkładania długiego ładunku był możliwy bezpiecznie.
Typ sprzętu zasilającego ma kluczowe znaczenie dla minimalnej szerokości alejki. Suwnica podwieszana do dachu hali jest najbardziej efektywna przestrzennie – nie wymaga alejki na poziomie posadzki, bo przesuwa ładunek poziomo nad głową. Wózek widłowy boczny – side loader – jest specjalistycznym pojazdem zaprojektowanym dokładnie dla obsługi długich ładunków w wąskich alejkach: jedzie wzdłuż alejki, a widły wysuwają się bocznie do pobierania lub odkładania ładunku. Minimalna szerokość alejki dla wózka bocznego wynosi zazwyczaj od 1800 do 2500 milimetrów w zależności od modelu.
Długość ramion po obu stronach alejki musi być zsumowana ze standardową szerokością alejki dla używanego sprzętu. Regał obustronny z ramionami po 800 milimetrów po każdej stronie wymaga, aby alejka między regałami była szersza niż minimalna szerokość alejki dla wózka o tyle, aby ramiona nie wchodziły w tę minimalną przestrzeń manewrową.
Minimalna szerokość alejki serwisowej – dla pieszych pracowników pobierających ręcznie lub z wózkiem ręcznym lekkie materiały – wynosi 600 do 800 milimetrów, co przy zastosowaniu regałów jednostronnych przy ścianach pozwala na bardzo gęste upakowanie przestrzeni hali.
Systemy wspornikowe dla różnych branż i materiałów
Regały wspornikowe są systemem wszechstronnym, stosowanym w wielu branżach dla bardzo różnorodnych kategorii ładunków długich i nieregularnych.
Branża stalowa i metalowa to środowisko, gdzie regały wspornikowe są absolutnym standardem. Profile stalowe – kształtowniki, ceowniki, dwuteowniki, kątowniki, rury – w wiązkach lub pojedynczo składowane są na ramionach wspornikowych o nośności od kilkudziesięciu do kilku tysięcy kilogramów. Systemy z masywnych profili stalowych S355 o ramionach długości 600 do 1200 milimetrów i rozstawie słupów 1000 do 2000 milimetrów są standardem w hurtowniach stali i zakładach metalurgicznych.
Branża drzewna i stolarska obsługuje deski, belki, listwy i panele drewniane o długościach od jednego do pięciu metrów. Regały wspornikowe stosowane w tej branży mają ramiona z gumowymi lub plastikowymi nakładkami chroniącymi drewno przed zarysowaniami. Rozstaw ramion musi być tak dobrany, aby zapobiec ugięciu się desek pod własnym ciężarem między punktami podparcia.
Branża budowlana i dystrybucja materiałów budowlanych obsługuje rury instalacyjne, przewody elektryczne w zwojach, profile aluminiowe elewacyjne, rynny i elementy budowy hal. Różnorodność formatów i materiałów w tej branży wymaga systemu elastycznego, z możliwością szybkiej zmiany rozstawu ramion przy zmianie składowanego asortymentu.
Branża produkcji okien i drzwi przechowuje gotowe okna i drzwi w pionie lub pod lekkim kątem na specjalnych pionowych stojakach wspornikowych. Pionowe składowanie okien i drzwi wymaga systemu z pionowymi podziałami uniemożliwiającymi wzajemne opieranie się elementów i ich uszkodzenie.
Branża motoryzacyjna i produkcja maszyn przechowuje wały napędowe, elementy zawieszenia, rury układów hydraulicznych i komponenty o nieregularnych kształtach, które nie mieszczą się na standardowych paletach. Systemy szufladowe na wysięgnikach są szczególnie popularne dla tej kategorii, umożliwiając wysunięcie ciężkiego elementu poza obrys regału bez jego podnoszenia.
Bezpieczeństwo składowania na regałach wspornikowych
Bezpieczeństwo składowania długich i ciężkich ładunków na regałach wspornikowych wymaga przestrzegania kilku zasad, których naruszenie prowadzi do wypadków o poważnych konsekwencjach.
Dopuszczalne obciążenie ramion musi być wyraźnie oznaczone na tabliczkach przy każdym rzędzie regałów. Pracownicy obsługujący regały muszą znać te wartości i stosować się do nich. Przekroczenie dopuszczalnego obciążenia ramienia przez ułożenie cięższego lub dłuższego materiału niż przewidziano w projekcie jest jedną z najczęstszych przyczyn uszkodzeń i wypadków przy regałach wspornikowych.
Rozmieszczenie ładunków na ramionach musi zapewniać równomierne obciążenie po obu stronach regału obustronnego i symetryczne ułożenie wiązki na każdym ramieniu. Nierównomierne obciążenie – wszystkie materiały po jednej stronie regału obustronnego – generuje moment wywracający, który może przekroczyć nośność kotwieniu.
Ograniczniki końcowe na ramionach są wymaganiem bezpieczeństwa dla wszystkich ładunków mających tendencję do ześlizgnięcia lub stoczenia się. Rury i pręty bez ograniczników na końcach ramion mogą stoczyć się przy wibracjach lub przy niestarannym ułożeniu, stwarzając śmiertelne zagrożenie dla pracowników w alejce.
Zakaz przeciążania ramion przez układanie ładunków zbyt blisko końca ramienia zamiast blisko słupa jest zasadą wynikającą z mechaniki dźwigni. Ładunek ułożony na końcu ramienia generuje kilkakrotnie wyższy moment gnący na złączu niż ten sam ładunek ułożony blisko słupa.
Regularne przeglądy techniczne systemu wspornikowego przez uprawnionego inspektora są wymaganiem normy PN-EN 15635 i praktyczną koniecznością dla systemów narażonych na regularne obciążenia i kolizje. Ramię po uderzeniu przez suwnicę lub wózek boczny może mieć odkształcenie zmniejszające jego nośność o połowę lub więcej.
Kotwienie regałów wspornikowych – szczególne wymagania
Kotwienie regałów wspornikowych do posadzki jest operacją wymagającą szczególnej staranności ze względu na specyficzny charakter sił działających na podstawy słupów.
Moment wywracający jest siłą, która nie występuje w regałach paletowych, ale jest dominującą siłą obciążającą podstawy słupów regałów wspornikowych. Obciążenie ramion po jednej stronie słupa, przy braku ramion lub niższym obciążeniu po drugiej stronie, generuje moment, który próbuje wywrócić słup. To kotwienie musi ten moment przenosić przez parę sił – siłę ściskającą i siłę wyrywającą kotwy po obu końcach podstawy.
Projekt kotwieniu przez uprawnionego inżyniera konstruktora jest bezwzględnie wymagany dla regałów wspornikowych, bo siły kotwienia są bardziej złożone i trudniejsze do oszacowania intuicyjnie niż dla regałów paletowych. Projektant musi uwzględnić wszystkie przypadki obciążenia – pełne obciążenie jednostronne, częściowe obciążenie, obciążenia dynamiczne od suwnic.
Kotwy chemiczne są preferowanym rozwiązaniem dla regałów wspornikowych ciężkich, bo pozwalają na przeniesienie większych sił wyrywających niż kotwy mechaniczne przy tej samej średnicy i głębokości zakotwienia. Czas utwardzania żywicy musi być przestrzegany przed obciążeniem kotwy.
Projekt systemu wspornikowego – dane wejściowe i parametry wyjściowe
Projekt systemu wspornikowego dla konkretnego magazynu musi być opracowany na podstawie dokładnych danych wejściowych, które determinują każdy parametr projektowy.
Charakterystyka ładunków jest pierwszym i najważniejszym zestawem danych wejściowych. Długości składowanych materiałów – minimalna, typowa i maksymalna – determinują rozstaw słupów, długość ramion i wymagania alejkowe. Masy ładunków – masa na metr bieżący dla profili, masa jednostkowa dla rur, masa wiązki dla desek – determinują nośność ramion i słupów. Geometria przekroju ładunków – okrągła, prostokątna, nieregularna – determinuje wymagania dotyczące rozstawu ramion i ograniczników.
Typ i parametry sprzętu zasilającego determinują minimalne wymiary alejek i maksymalną wysokość składowania. Udźwig i wysokość podnoszenia suwnicy lub wózka bocznego określają możliwy zakres masowy i wysokościowy systemu.
Planowana pojemność składowania – ilość materiałów wyrażona w metrach lub w jednostkach – przy zadanej powierzchni hali determinuje wymaganą efektywność przestrzenną systemu i jest podstawą do porównania różnych wariantów układu.
Wymagania operacyjne – jak często poszczególne materiały są pobierane, czy wymagana jest rotacja FIFO, jak wygląda wzorzec dostaw i wydań – mają wpływ na organizację stref w systemie, na priorytety dostępności poszczególnych materiałów i na potrzebę stosowania etykietowania i adresowania lokalizacji.
Systemy wspornikowe zintegrowane z technologiami identyfikacji
Efektywne zarządzanie szerokim asortymentem materiałów długich składowanych na regałach wspornikowych wymaga systemu identyfikacji i adresowania lokalizacji, który umożliwia szybkie wyszukiwanie konkretnego materiału bez konieczności wzrokowego przeszukiwania całego magazynu.
Adresowanie lokalizacji na regałach wspornikowych jest realizowane przez oznaczenie każdego słupa numerem lub kodem i każdego ramienia literą lub poziomem. Adres pełny lokalizacji – rząd, słup, ramię – pozwala na jednoznaczne wskazanie miejsca składowania konkretnego materiału w systemie WMS lub w prostszej ewidencji magazynowej.
Etykiety na ramionach z kodem kreskowym lub z tagiem RFID umożliwiają skanowanie lokalizacji przez pracownika podczas pobierania lub odkładania materiału, automatycznie aktualizując stan magazynowy w systemie.
Systemy pick-to-light dla regałów wspornikowych, choć rzadziej stosowane niż przy regałach półkowych, są wdrażane w magazynach o bardzo wysokiej rotacji i szerokim asortymencie materiałów długich. Lampka LED przy każdym ramieniu wskazuje lokalizację do pobrania, eliminując konieczność czytania adresu i poszukiwania ramienia.
Podsumowanie
Regały wspornikowe są systemem składowania stworzonym precyzyjnie dla kategori ładunków, których żaden inny typ regałów nie obsłuży efektywnie i bezpiecznie: profili stalowych i aluminiowych, rur, desek, belek, elementów okiennych i wszelkich innych materiałów długich, okrągłych lub o nieregularnych kształtach. Ich fundamentalna zaleta – brak elementów poprzecznych blokujących dostęp wzdłuż całej długości – tworzy system, który można dokładnie dopasować do wymiarów i mas konkretnych ładunków przez regulację rozstawu ramion i wybór odpowiedniej długości i nośności ramion. Właściwy projekt uwzględniający typ sprzętu zasilającego i wymagane szerokości alejek, kotwienie obliczone dla momentów wywracających specyficznych dla systemu wspornikowego i regularne przeglądy techniczne tworzą razem system, który przez lata bezpiecznie i efektywnie obsługuje nawet najbardziej wymagające aplikacje składowania ładunków długich.
