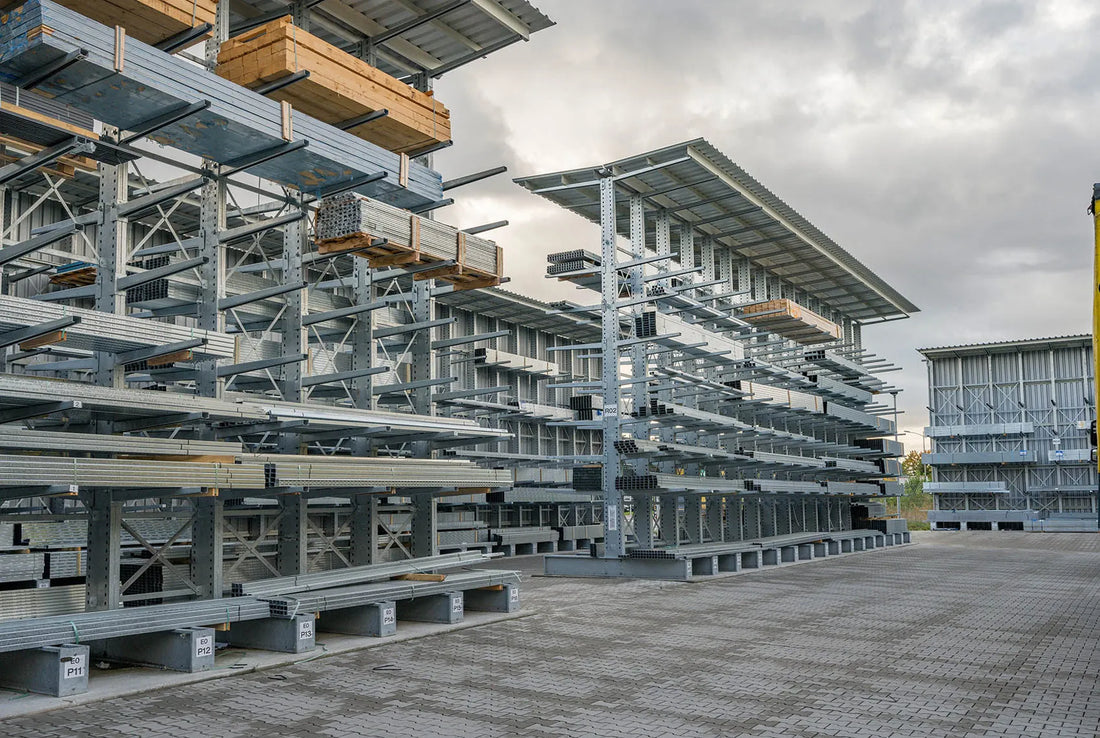

Regały wspornikowe na zewnątrz – projektowanie i montaż konstrukcji odpornych na korozję

Wprowadzenie – specyfika zewnętrznych regałów wspornikowych

Regały wspornikowe to konstrukcje magazynowe przeznaczone przede wszystkim do składowania towarów o dużej długości i nieregularnych kształtach – profili stalowych, rur, drewna konstrukcyjnego, płyt, kształtowników aluminiowych czy elementów prefabrykowanych. Ich charakterystyczna budowa, oparta na poziomych ramionach wspornikowych odchodzących od pionowych kolumn nośnych, umożliwia składowanie długich ładunków bez konieczności stosowania poziomych belek poprzecznych ograniczających dostęp wózków widłowych.

Gdy tego rodzaju konstrukcje mają być eksploatowane na zewnątrz budynków – na placach składowych, w otwartych magazynach, na zapleczach zakładów produkcyjnych czy przy składach materiałów budowlanych – projektowanie i montaż nabierają zupełnie innego wymiaru. Warunki atmosferyczne, cykliczne zmiany temperatury, wilgoć, deszcz, śnieg, promieniowanie UV i korozja chemiczna stawiają przed konstruktorami i wykonawcami wyzwania, których skala jest nieporównywalnie wyższa niż w przypadku instalacji wewnętrznych. Prawidłowo zaprojektowany i wykonany zewnętrzny regał wspornikowy może służyć przez kilkadziesiąt lat bez utraty nośności i funkcjonalności – źle dobrany lub wykonany z nieodpowiednich materiałów zacznie korodować i tracić właściwości już po kilku sezonach.

Podstawowe rodzaje regałów wspornikowych i ich zastosowania zewnętrzne

Regały jednostronne i dwustronne

Regały wspornikowe zewnętrzne wykonuje się w dwóch podstawowych konfiguracjach – jednostronnej i dwustronnej. Regały jednostronne mają ramiona wspornikowe odchodzące tylko z jednej strony kolumny nośnej i stosowane są przy ścianach, ogrodzeniach lub jako elementy krańcowe większych systemów. Regały dwustronne mają ramiona po obu stronach kolumny, co pozwala na efektywniejsze wykorzystanie przestrzeni przy zachowaniu tego samego śladu fundamentowego.

W warunkach zewnętrznych regały dwustronne muszą być projektowane z uwzględnieniem niesymetrycznego obciążenia, które pojawia się gdy jedna strona jest załadowana, a druga pusta. Niesymetria obciążenia w połączeniu z obciążeniami wiatrem może generować znaczące momenty skręcające w kolumnach, co musi być uwzględnione w obliczeniach statycznych.

Systemy wolnostojące i kotwione

Zewnętrzne regały wspornikowe mogą być zaprojektowane jako systemy wolnostojące, opierające się wyłącznie na własnych fundamentach, lub jako systemy kotwione do istniejących konstrukcji – ścian hali, słupów budynku czy dedykowanych ram stalowych. Systemy wolnostojące wymagają solidniejszych fundamentów i cięższej konstrukcji podstawy, ale dają pełną swobodę lokalizacji i nie obciążają istniejących budynków. Systemy kotwione są lżejsze i tańsze, ale wymagają uprzedniej oceny nośności konstrukcji, do której są mocowane.

Projektowanie zewnętrznych regałów wspornikowych

Obciążenia klimatyczne – kluczowy element obliczeń

Projektowanie zewnętrznych regałów wspornikowych różni się fundamentalnie od projektowania regałów wewnętrznych właśnie ze względu na konieczność uwzględnienia pełnego zestawu obciążeń klimatycznych. Norma EN 1991 (Eurokod 1) definiuje metody wyznaczania obciążeń wiatrem i śniegiem, które muszą być uwzględnione w projekcie każdej konstrukcji narażonej na działanie warunków atmosferycznych.

Obciążenie wiatrem jest szczególnie krytyczne dla regałów wspornikowych ze względu na ich otwartą strukturę i znaczną powierzchnię czołową ramion wspornikowych. Ciśnienie wiatru działa zarówno na samą konstrukcję regału, jak i na składowane na nim ładunki. W przypadku długich profili stalowych czy płyt współczynnik oporu aerodynamicznego ładunków jest znaczny i musi być uwzględniony w obliczeniach jako istotny składnik obciążeń poziomych.

Obciążenie śniegiem dotyczy przede wszystkim poziomych powierzchni ramion wspornikowych oraz składowanych materiałów. W rejonach o znacznych opadach śniegu warstwa śniegu zalegająca na szerokich ramionach i na płaskich ładunkach może generować obciążenia porównywalne z użytkowymi obciążeniami składowania. Mapa stref śniegowych Polski wskazuje znaczące zróżnicowanie regionalne – od ok. 0,7 kN/m² w centralnej Polsce do ponad 3 kN/m² w rejonach górskich.

Dobór materiałów odpornych na korozję

Wybór materiałów jest najważniejszą decyzją projektową determinującą trwałość zewnętrznego regału wspornikowego. Stosowane są trzy główne podejścia do zapewnienia odporności korozyjnej: cynkowanie ogniowe, powłoki malarskie na stali konstrukcyjnej oraz zastosowanie stali nierdzewnej lub stali Corten.

Cynkowanie ogniowe polega na zanurzeniu gotowych elementów stalowych w kąpieli roztopionego cynku w temperaturze około 450°C. Powstała warstwa stopu cynku i żelaza o grubości 45–85 μm jest silnie związana z podłożem i zapewnia zarówno barierową, jak i elektrochemiczną ochronę stali. Cynkowanie ogniowe jest najbardziej popularną i ekonomicznie uzasadnioną metodą ochrony zewnętrznych konstrukcji stalowych w środowiskach o umiarkowanej agresywności korozyjnej. Trwałość prawidłowo ocynkowanych elementów w typowych warunkach zewnętrznych wynosi 25–50 lat bez potrzeby konserwacji.

Systemy malarskie na stali konstrukcyjnej to alternatywa lub uzupełnienie cynkowania. W środowiskach o podwyższonej agresywności korozyjnej – w pobliżu zakładów przemysłowych, na terenach nadmorskich lub w strefach przemysłowych z emisjami chemicznymi – sama warstwa cynku może okazać się niewystarczająca. Stosuje się wówczas systemy dupleksowe, łączące cynkowanie ogniowe z zewnętrzną powłoką malarską epoksydową lub poliuretanową. Taki układ warstw znacząco przedłuża trwałość ochrony i ułatwia jej odnawianie w przyszłości.

Stal nierdzewna gatunku 304 lub 316 stosowana jest w zewnętrznych regałach wspornikowych w środowiskach o bardzo wysokiej agresywności korozyjnej – w zakładach przetwórstwa spożywczego, przemyśle chemicznym, w bezpośrednim sąsiedztwie morza lub w instalacjach wymagających częstego mycia środkami chemicznymi. Koszt stali nierdzewnej jest wielokrotnie wyższy od stali węglowej, ale w wymienionych zastosowaniach jest jedynym rozwiązaniem zapewniającym wieloletnią trwałość bez konieczności kosztownej konserwacji.

Fundamenty i posadowienie

Fundamenty zewnętrznych regałów wspornikowych muszą być zaprojektowane na przeniesienie znacznie większych sił niż fundamenty analogicznych regałów wewnętrznych. Oprócz pionowych sił od obciążeń użytkowych i ciężaru własnego konstrukcji, fundament musi przenieść poziome siły od wiatru i siły wywołane mimośrodowym obciążeniem ramion wspornikowych.

Typowym rozwiązaniem są betonowe stopy fundamentowe wykonane z betonu klasy co najmniej C20/25, zbrojone zgodnie z obliczeniami. Głębokość posadowienia musi uwzględniać lokalną głębokość przemarzania gruntu, wynoszącą w Polsce od 0,8 m w zachodniej części kraju do 1,4 m na północnym wschodzie. Posadowienie na niewystarczającej głębokości prowadzi do cyklicznych ruchów fundamentu podczas zamarzania i rozmarzania gruntu, które powodują deformacje konstrukcji regału i uszkodzenia połączeń.

Kotwy fundamentowe – śruby lub pręty stalowe zabetonowane w stopach fundamentowych, do których mocowane są słupy regału – muszą być wykonane ze stali nierdzewnej lub ocynkowanej. Korozja kotew jest jednym z najczęstszych problemów eksploatacyjnych zewnętrznych konstrukcji stalowych i najtrudniejszym do naprawy, ponieważ wymaga rozkucia betonu fundamentu.

Ochrona połączeń i detali konstrukcyjnych

Newralgiczne miejsca korozji

Doświadczenie eksploatacyjne pokazuje, że korozja zewnętrznych konstrukcji stalowych rzadko jest problemem równomiernym na całej powierzchni. Najszybciej korodują miejsca, w których gromadzi się woda i zanieczyszczenia – poziome połączenia elementów, szczeliny między blachy, strefy kontaktu stali z betonem oraz miejsca, gdzie warstwa ochronna jest naruszona mechanicznie.

Szczeliny między elementami tworzą środowisko kapilarne, w którym woda jest zatrzymywana przez długi czas po ustaniu opadów. Przy projektowaniu regałów zewnętrznych należy dążyć do eliminacji wąskich szczelin i poziomych powierzchni, na których może gromadzić się woda. Rury zamknięte i profile skrzynkowe powinny być uszczelnione na końcach zaślepkami, aby uniemożliwić wnikanie wody do wnętrza przekroju.

Połączenia śrubowe i spawane

Połączenia śrubowe w konstrukcjach zewnętrznych muszą być wykonywane wyłącznie przy użyciu śrub, nakrętek i podkładek ze stali nierdzewnej lub z stali ocynkowanej metodą galwaniczną z grubą warstwą cynku. Standardowe śruby z drobnowarstwowym cynkiem elektrolitycznym nie nadają się do zastosowań zewnętrznych ze względu na zbyt cienką warstwę ochronną, która ulega zniszczeniu w ciągu jednego do dwóch sezonów.

Połączenia spawane w elementach ocynkowanych są wykonywane przed cynkowaniem, co zapewnia ciągłość ochrony antykorozyjnej w strefie spoiny. Spawanie po cynkowaniu niszczy warstwę cynku w strefie wpływu ciepła i wymaga ręcznego uzupełnienia powłoki specjalnymi farbami cynkowymi, co nigdy nie jest równie trwałe jak cynkowanie fabryczne.

Montaż zewnętrznych regałów wspornikowych

Przygotowanie terenu i wykonanie fundamentów

Montaż zewnętrznych regałów wspornikowych rozpoczyna się od prac ziemnych i fundamentowych, które muszą być przeprowadzone z zachowaniem wymagań projektowych dotyczących głębokości posadowienia i klasy betonu. Przed przystąpieniem do robót ziemnych konieczne jest zlokalizowanie wszelkich instalacji podziemnych – kabli elektrycznych, rurociągów, kanalizacji – które mogą przebiegać w obszarze planowanych wykopów.

Kotwy fundamentowe muszą być osadzone z zachowaniem precyzji wymaganej przez projekt. Nawet niewielkie odchyłki w rozstawie lub pionie kotew mogą uniemożliwić prawidłowe osadzenie słupów i wymagać kosztownej korekty. Do wyznaczenia pozycji kotew należy używać szablonów wierconych lub spawanych, zapewniających zachowanie projektowanych tolerancji.

Beton fundamentów powinien być pielęgnowany przez minimum 7 dni przed montażem konstrukcji stalowej. Zbyt wczesne obciążanie fundamentów grozi uszkodzeniem betonu i wyrwaniem kotew. Szczególnie istotne jest odpowiednie pielęgnowanie betonu w warunkach wysokich temperatur letnich, gdy szybkie odparowanie wody zarobowej może prowadzić do skurczowego zarysowania.

Montaż konstrukcji stalowej

Montaż elementów stalowych na przygotowanych fundamentach powinien być wykonywany przez doświadczoną ekipę montażową wyposażoną w odpowiedni sprzęt podnoszący. Kolejność montażu jest zazwyczaj narzucona przez dokumentację producenta i powinna być ściśle przestrzegana, gdyż poszczególne etapy montażu zapewniają stabilność przestrzenną konstrukcji na poszczególnych etapach budowy.

Szczególną uwagę należy zwrócić na uszczelnienie połączeń słupów ze stopkami fundamentowymi. Przestrzeń między podstawą słupa a betonem fundamentu musi być wypełniona zaprawą niskoskurczową lub uszczelniona elastycznym uszczelniaczem odpornym na warunki zewnętrzne, aby uniemożliwić wnikanie wody do strefy połączenia. Niezabezpieczona strefa styku stali z betonem jest miejscem szczególnie intensywnej korozji.

Kontrola jakości po montażu

Po zakończeniu montażu konieczna jest kompleksowa kontrola jakości obejmująca sprawdzenie pionowości słupów i poziomości ramion wspornikowych, weryfikację stanu powłok antykorozyjnych ze szczególnym uwzględnieniem miejsc mogących ulec uszkodzeniu podczas montażu, kontrolę dokręcenia wszystkich połączeń śrubowych zgodnie z momentami podanymi w dokumentacji oraz sprawdzenie kompletności uszczelnień i zaślepek.

Wszelkie uszkodzenia powłoki antykorozyjnej powstałe podczas montażu muszą być natychmiast naprawione przy użyciu odpowiednich materiałów naprawczych. Odkładanie naprawy uszkodzeń na później jest jednym z najczęstszych błędów prowadzących do przyspieszonej korozji lokalnej, która z czasem rozprzestrzenia się pod powłoką na coraz większą powierzchnię.

Eksploatacja i konserwacja

Harmonogram przeglądów i konserwacji

Zewnętrzne regały wspornikowe wymagają systematycznych przeglądów stanu technicznego obejmujących ocenę stanu powłok antykorozyjnych, identyfikację miejsc korozji i mechanicznych uszkodzeń, weryfikację stanu połączeń śrubowych i spawanych, ocenę stanu fundamentów i kotew oraz kontrolę zachowania geometrii pod wpływem obciążeń i osiadań.

Pierwsze szczegółowe badanie stanu regału powinno być przeprowadzone po pierwszym sezonie zimowym, gdy konstrukcja przeszła przez pierwszy cykl zamarzania i rozmarzania. Kolejne przeglądy przeprowadza się co roku w zakresie podstawowym i co trzy do pięciu lat w zakresie rozszerzonym, obejmującym pomiary grubości powłok i ewentualne badania nieniszczące połączeń.

Odnawianie powłok antykorozyjnych

Moment odnowienia powłoki antykorozyjnej należy zaplanować zanim korozja zdąży naruszyć materiał konstrukcyjny. Odnowienie powłoki w odpowiednim czasie jest wielokrotnie tańsze niż wymiana skorodowanych elementów konstrukcyjnych. Jako sygnał do działania należy traktować pojawienie się pierwszych plam rdzy na powierzchni elementów lub odspajanie warstwy malarskiej odsłaniające podłoże.

Podsumowanie

Zewnętrzne regały wspornikowe odporne na korozję to inwestycja wymagająca starannego podejścia na każdym etapie – od projektu przez dobór materiałów, wykonanie fundamentów, montaż aż po systematyczną eksploatację i konserwację. Właściwie zaprojektowana i wykonana konstrukcja ze stali ocynkowanej ogniowo lub nierdzewnej, posadowiona na odpowiednich fundamentach i systematycznie konserwowana, może służyć przez kilkadziesiąt lat bez utraty nośności i bezpieczeństwa. Oszczędności na materiale lub wykonaniu w przypadku konstrukcji zewnętrznych szybko przekształcają się w znacznie wyższe koszty napraw i przedwczesnej wymiany – dlatego na etapie projektowania i realizacji nie warto iść na skróty.
