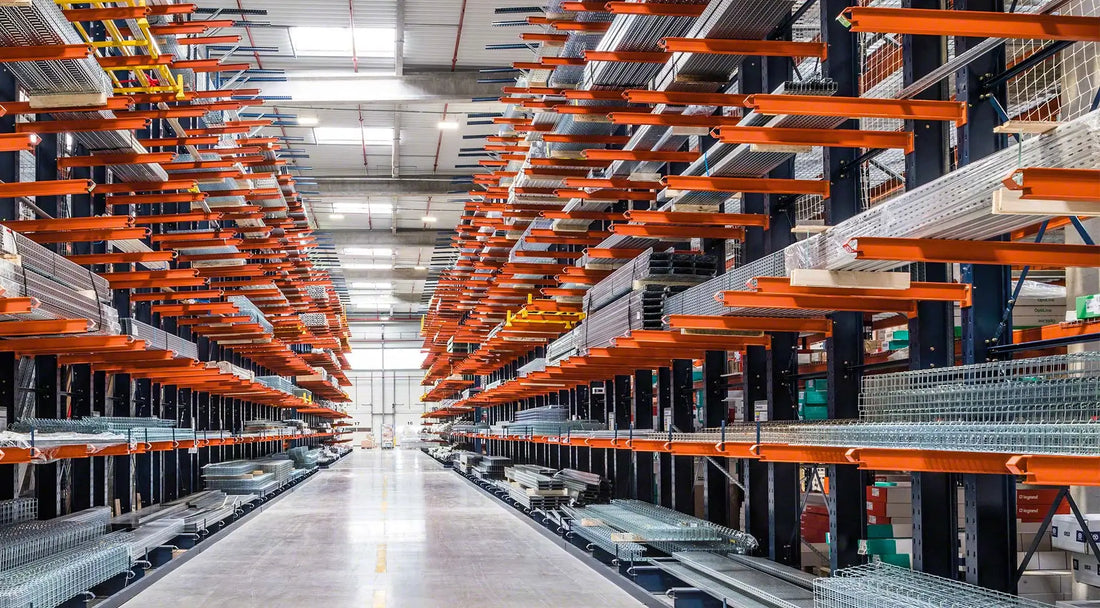

Regały wspornikowe o konstrukcji wzmocnionej - superciężkie ładunki

Regały wspornikowe o konstrukcji wzmocnionej stanowią najwyższy poziom inżynierii magazynowej, zaprojektowany do obsługi superciężkich ładunków o masie do 10-15 ton na pojedynczy wspornik. Superciężkie ładunki w przemyśle obejmują rury stalowe, belki konstrukcyjne, płyty metalowe i prefabrykaty betonowe, które wymagają specjalistycznych rozwiązań składowania ze względu na ekstremalne obciążenia i gabaryty. Konstrukcja wzmocniona wykorzystuje profile stalowe o przekrojach do 600x400 mm, spawane węzły konstrukcyjne i fundamenty żelbetowe o głębokości 2-4 metrów dla przeniesienia obciążeń do 50 ton na pojedynczy słup. Regały dla ciężkich materiałów wymagają inwestycji 2.500-8.000 zł za tonę nośności, ale mogą obsłużyć materiały niemożliwe do składowania w standardowych systemach magazynowych. Wsporniki przemysłowe wykonane z profili IPE 400-600 lub specjalnych konstrukcji spawanych mogą przenosić obciążenia punktowe do 15 ton przy rozpiętościach 3-6 metrów. Firmy przemysłowe wykorzystujące systemy wzmocnione osiągają oszczędności 30-50% powierzchni magazynowej w porównaniu do składowania naziemnego przy jednoczesnej poprawie bezpieczeństwa i dostępności materiałów.

Podstawy inżynierii konstrukcji superciężkich

Projektowanie regałów wspornikowych dla superciężkich ładunków wymaga zaawansowanej wiedzy konstrukcyjnej i uwzględnienia ekstremalnych obciążeń, które wielokrotnie przekraczają standardy typowych magazynów.

Analiza obciążeń w systemach superciężkich musi uwzględniać nie tylko ciężar właściwy materiałów, ale również obciążenia dynamiczne od dźwigów, sił uderzeniowych podczas składowania i nierównomierności rozkładu masy w długich elementach. Stalowe rury o średnicy 1000 mm i długości 12 metrów mogą ważyć 8-12 ton, a ich składowanie wymaga analizy ugięć, naprężeń ścinających i lokalnych koncentracji obciążeń. Współczynniki dynamiczne mogą zwiększać obciążenia statyczne o 50-100% podczas operacji dźwigowych.

Wymiarowanie przekrojów stalowych wykorzystuje najbardziej wytrzymałe profile dostępne na rynku, często wymagając niestandardowych rozwiązań spawanych. Profile IPE 600, HEB 800 czy spawane dwuteowniki o wysokości do 1200 mm mogą być konieczne dla przeniesienia ekstremalnych obciążeń. Grubość środników może osiągać 20-40 mm, a pasy 30-60 mm dla zapewnienia nośności lokalnej. Stale wysokowytrzymałe S355 czy S420 są standardem w konstrukcjach superciężkich.

Mechanika zniszczenia i bezpieczeństwo konstrukcji wymagają szczególnej uwagi ze względu na katastrofalne konsekwencje potencjalnych awarii. Współczynniki bezpieczeństwa mogą być zwiększone do 2,5-3,0 w porównaniu do standardowych 1,5-1,8. Analiza zmęczenia materiału jest kluczowa dla konstrukcji poddanych cyklicznym obciążeniom od dźwigów i transportu. Systemy redundancji mogą zapewniać alternatywne ścieżki przenoszenia obciążeń w przypadku awarii pojedynczych elementów.

Stabilność globalną konstrukcji może być zagrożona przez wysokie środki ciężkości składowanych materiałów i asymetryczne obciążenia. Systemy usztywniające w postaci stężeń krzyżowych, ram poprzecznych i połączeń z konstrukcją budynku mogą być niezbędne. Analiza wyboczenia globalnego wymaga zaawansowanych metod obliczeniowych uwzględniających wzajemne oddziaływanie elementów konstrukcji.

Wpływ temperatury może generować znaczne naprężenia w konstrukcjach stalowych o dużych gabarytach. Różnice temperatur 50°C mogą powodować przemieszczenia 15-30 mm w elementach o długości 12 metrów. Systemy dylatacyjne, połączenia przegubowe i odpowiednie detale konstrukcyjne mogą minimalizować naprężenia termiczne. Izolacja termiczna może być konieczna w niektórych aplikacjach.

Systemy fundamentów i kotwiczeń

Fundamenty dla regałów wspornikowych superciężkich stanowią krytyczny element systemu, który musi przenieść ekstremalne obciążenia pionowe i poziome do gruntu przy zachowaniu stabilności długoterminowej.

Projektowanie fundamentów żelbetowych wymaga szczegółowej analizy geotechnicznej gruntu i może wymagać fundamentów palowych w przypadku słabych gruntów. Fundamenty bezpośrednie mogą mieć wymiary 4x4x3 metry i zawierać 20-40 m³ betonu dla pojedynczego słupa. Zbrojenie może wynosić 200-400 kg stali na m³ betonu. Klasa betonu C30/37 lub wyższa jest standardem dla fundamentów superciężkich.

Systemy kotwiące muszą przenosić siły rozciągające do 500 kN na pojedynczą kotwę przy jednoczesnym zapewnieniu niezawodności przez 25-50 lat eksploatacji. Kotwy chemiczne M30-M36 o długości 300-500 mm mogą być stosowane w betonie wysokiej klasy. Kotwy cast-in-place z gwintowanymi prętami mogą oferować najwyższą niezawodność. Systemy kotwiące muszą być zabezpieczone przed korozją przez cynkowanie ogniowe lub powłoki epoksydowe.

Izolacja fundamentów od przemarzania może wymagać ocieplenia styropianem ekstrudowanym o grubości 10-20 cm na głębokość 2-3 metrów. Systemy odwadniające mogą zapobiegać gromadzeniu wody wokół fundamentów. Membrany hydroizolacyjne mogą chronić beton przed agresywnym oddziaływaniem gruntu. Systemy monitoringu mogą kontrolować osiadania fundamentów w czasie eksploatacji.

Wzmocnienia gruntu mogą być konieczne w przypadku słabych podłoży organicznych czy nasypowych. Pale wiercone o średnicy 600-1200 mm i długości 15-30 metrów mogą przenosić obciążenia 1000-5000 kN na pal. Mikropale, iniekcje gruntu czy systemy kolumnowe mogą poprawić nośność gruntu. Geotekstylia mogą stabilizować grunt pod fundamentami.

Systemy monitoringu fundamentów mogą wykorzystywać czujniki osiadań, inklinometry i systemy pomiarowe do kontroli zachowania fundamentów pod obciążeniem. Przekroczenie dopuszczalnych osiadań 25-50 mm może wymagać wzmocnień czy ograniczeń eksploatacyjnych. Dane z monitoringu mogą być wykorzystywane do walidacji projektów i optymalizacji przyszłych konstrukcji.

Technologie spawania i połączeń

Konstrukcje superciężkie wymagają najwyższej jakości spawania i połączeń, które muszą przenosić ekstremalne obciążenia przez długie okresy eksploatacji bez degradacji.

Spawanie konstrukcji superciężkich wymaga kwalifikowanych procedur spawalniczych zgodnych z normami EN 1090 i ISO 15614. Spawacze muszą posiadać certyfikaty dla spawania pozycyjnego grubych blach i profili. Procedury WPS (Welding Procedure Specification) muszą być opracowane i zatwierdzane dla każdego typu złącza. Spawanie może wymagać podgrzewania wstępnego do 150-200°C dla grubych przekrojów.

Kontrola jakości spawów obejmuje badania nieniszczące 100% spojów odpowiedzialnych metodami ultradźwiękowymi, radiograficznymi lub penetracyjnymi. Spawy muszą osiągać klasę jakości B według EN ISO 5817. Próby wytrzymałościowe mogą być wymagane dla spawów krytycznych. Dokumentacja spawania musi zawierać certyfikaty spawaczy, protokoły badań i raport z nadzoru spawalniczego.

Obróbka cieplna spawów może być konieczna dla usunięcia naprężeń spawalniczych i poprawy właściwości mechanicznych. Wyżarzanie odprężające w temperaturze 580-620°C przez 1-2 godziny może redukować naprężenia własne o 80-90%. Kontrolowana atmosfera może zapobiegać utlenianiu powierzchni podczas obróbki. Pomiary twardości i badania strukturalne mogą weryfikować skuteczność obróbki.

Połączenia śrubowe w konstrukcjach superciężkich wykorzystują śruby wysokowytrzymałe klasy 8.8 lub 10.9 o średnicach M20-M36. Śruby naprężane mogą przenosić obciążenia ścinające do 200 kN na śrubę. Podkładki sprężyste mogą zapobiegać poluzowaniu przez wibracje. Momenty dokręcania muszą być kontrolowane kluczami momentowymi i dokumentowane. Powierzchnie tarcia mogą wymagać piaskowania dla zwiększenia współczynnika tarcia.

Systemy kontroli jakości połączeń obejmują pomiary momentów dokręcania, kontrolę długości śrub, sprawdzanie powierzchni tarcia i badania nieniszczące. Protokoły muszą dokumentować wszystkie parametry połączeń. Systemy mogą wymagać okresowych kontroli dokręcania podczas eksploatacji. Wymiana śrub może być konieczna co 10-15 lat w zależności od warunków eksploatacji.

Systemy transportu i manipulacji

Obsługa superciężkich ładunków wymaga specjalistycznych systemów transportu i manipulacji dostosowanych do ekstremalnych mas i gabarytów składowanych materiałów.

Suwnice pomostowe o udźwigu 15-50 ton są podstawowym wyposażeniem magazynów superciężkich materiałów. Suwnice dwudźwigarowe mogą obsługiwać ładunki o długości do 15 metrów przy zachowaniu stabilności. Systemy przeciwkołysania mogą poprawić precyzję pozycjonowania ciężkich ładunków. Częstotliwość pracy S3-S5 może być wymagana dla intensywnych operacji. Systemy bezpieczeństwa muszą zapobiegać przeciążeniom i kolizjom.

Wózki widłowe superciężkie o udźwigu 10-25 ton wymagają specjalnych wideł i systemów stabilizacji. Długość wideł może wynosić 2-4 metry dla obsługi długich materiałów. Systemy hydrauliczne muszą zapewniać precyzyjne pozycjonowanie przy dużych masach. Opony superciężkie mogą być wymagane dla przeniesienia obciążeń punktowych. Kabiny muszą być wzmocnione dla ochrony operatora.

Systemy przenośnikowe dla materiałów superciężkich mogą wykorzystywać przenośniki rolkowe wzmocnione, taśmowe stalowe lub łańcuchowe. Nośność przenośników może osiągać 500-2000 kg/m przy prędkościach 0,1-0,5 m/s. Napędy muszą być przedwymiarowane dla przyspieszania dużych mas. Systemy bezpieczeństwa mogą zatrzymywać przenośniki przy wykryciu przeciążenia. Konserwacja może wymagać ciężkiego sprzętu dla wymiany elementów.

Systemy pozycjonowania i centrowania mogą wspomagać precyzyjne umieszczanie ciężkich elementów na wspornikach. Prowadnice mechaniczne, systemy laserowe lub kamery mogą kierować operatorami dźwigów. Systemy mogą automatycznie korygować położenie ładunków. Czujniki obciążenia mogą monitorować rozkład mas na wspornikach. Systemy alarmowe mogą ostrzegać o przeciążeniach czy nieprawidłowym rozmieszczeniu.

Procedury bezpiecznej manipulacji muszą uwzględniać ekstremalne masy i potencjalne konsekwencje wypadków. Operatorzy muszą posiadać uprawnienia do obsługi ciężkich dźwigów i być regularnie szkoleni. Stringing points i metody zaczepienia muszą być określone dla każdego typu materiału. Komunikacja między operatorami może wymagać systemów radiowych. Plany ewakuacji muszą uwzględniać obecność ciężkich ładunków.

Specjalistyczne aplikacje branżowe

Różne branże przemysłowe mają unikalne wymagania dotyczące składowania superciężkich materiałów, które wpływają na projektowanie i wyposażenie systemów regałowych.

Przemysł stalowy wymaga składowania rur, kształtowników, blach i odkuwek o masach od 1 do 20 ton. Systemy muszą umożliwiać segregację według gatunków stali, wymiarów i certyfikatów jakości. Ochrona przed korozją może wymagać zadaszenia lub kontroli wilgotności. Systemy identyfikacji mogą wykorzystywać znaczniki odporne na środowisko przemysłowe. Dostęp dla kontroli jakości może wymagać platform roboczych.

Przemysł betonowy składuje prefabrykaty, płyty stropowe, belki i elementy mostowe o masach do 30 ton. Systemy muszą zapewniać równomierne podparcie dla uniknięcia pęknięć. Separatory mogą zabezpieczać przed uszkodzeniami powierzchni. Systemy transportu mogą wymagać specjalnych zaczepów i punktów podnoszenia. Kontrola jakości może wymagać dostępu do wszystkich powierzchni elementów.

Przemysł energetyczny składuje turbiny, generatory, transformatory i komponenty o masach do 100 ton. Systemy muszą zapewniać precyzyjne pozycjonowanie i ochronę przed wibracjami. Kontrola temperatury i wilgotności może być konieczna dla ochrony izolacji. Systemy bezpieczeństwa mogą wymagać kontroli dostępu i monitoringu. Transport może wymagać specjalnych tras i procedur.

Przemysł stoczniowy składuje kadłuby, sekcje i wyposażenie okrętowe o masach do 500 ton. Systemy muszą umożliwiać montaż i demontaż dużych elementów. Ochrona przed korozją morską może wymagać specjalnych powłok. Systemy transportu mogą wykorzystywać suwnice bramowe o ekstremalnych udźwigach. Planowanie produkcji może wymagać elastycznych systemów składowania.

Przemysł lotniczy składuje kadłuby, skrzydła i komponenty o wymaganiach najwyższej precyzji. Systemy muszą zapobiegać odkształceniom i uszkodzeniom powierzchni. Kontrola środowiska może wymagać klimatyzacji i filtracji powietrza. Systemy identyfikacji mogą wykorzystywać śledzenie elektroniczne. Procedury bezpieczeństwa mogą wymagać certyfikacji i audytów.

Systemy bezpieczeństwa i monitoring

Praca z superciężkimi ładunkami wymaga najwyższych standardów bezpieczeństwa i ciągłego monitoringu ze względu na potencjalne katastrofalne konsekwencje wypadków.

Systemy wykrywania przeciążeń mogą wykorzystywać czujniki tensometryczne, piezoelektryczne lub optyczne do monitorowania obciążeń wsporników w czasie rzeczywistym. Przekroczenie 90% nośności projektowej może uruchamiać alarmy ostrzegawcze. Przekroczenie 110% może automatycznie zatrzymywać systemy transportowe. Dane historyczne mogą być analizowane dla identyfikacji trendów i prognozowania problemów.

Monitoring strukturalny może wykorzystywać akcelerometry, czujniki odkształceń i systemy wizyjne do kontroli stanu konstrukcji. Przekroczenie dopuszczalnych odkształceń czy częstotliwości drgań może wskazywać na problemy strukturalne. Systemy mogą automatycznie ograniczać dostęp do zagrożonych obszarów. Analiza modalna może identyfikować zmiany w właściwościach dynamicznych konstrukcji.

Systemy awaryjne mogą obejmować procedury ewakuacji, systemy łączności i sprzęt ratowniczy dostosowany do środowiska superciężkich ładunków. Drogi ewakuacji muszą uwzględniać możliwość zablokowania przez spadające ładunki. Systemy łączności mogą zapewniać komunikację z zewnętrznymi służbami ratowniczymi. Sprzęt ratowniczy może wymagać ciężkich dźwigów i specjalistycznego wyposażenia.

Procedury inspekcji muszą być bardziej rygorystyczne niż dla konstrukcji standardowych ze względu na konsekwencje potencjalnych awarii. Inspekcje mogą być wymagane co 3-6 miesięcy zamiast standardowych 12 miesięcy. Kontrole muszą obejmować spawy, połączenia śrubowe, fundamenty i systemy transportowe. Metody nieniszczące mogą być wymagane dla elementów krytycznych.

Systemy dokumentacji muszą rejestrować wszystkie operacje, inspekcje i incydenty związane z superciężkimi ładunkami. Rejestry obciążeń mogą dokumentować historię wykorzystania każdego wspornika. Systemy mogą generować automatyczne raporty i analizy trendów. Dokumentacja może być wymagana przez ubezpieczycieli i organy nadzoru.

Ekonomika i analiza opłacalności

Systemy regałów wspornikowych superciężkich wymagają znacznych inwestycji, ale mogą przynieść istotne korzyści ekonomiczne przez optymalizację wykorzystania przestrzeni i poprawę efektywności operacyjnej.

Koszty inwestycyjne systemów superciężkich są znacznie wyższe niż standardowych rozwiązań ze względu na specjalistyczne konstrukcje, fundamenty i systemy transportowe. Koszt może wynosić 2.500-8.000 zł za tonę nośności w zależności od specyfikacji i wyposażenia. Regał o nośności 500 ton może kosztować 1,25-4 miliony zł. Koszty fundamentów mogą stanowić 30-50% całkowitej inwestycji.

Oszczędności powierzchni mogą być dramatyczne w porównaniu do składowania naziemnego. Wykorzystanie przestrzeni pionowej może zwiększyć pojemność składowania o 300-800% na tej samej powierzchni. Przy kosztach gruntu przemysłowego 100-300 zł/m² oszczędności mogą być znaczące. Redukcja powierzchni o 2000 m² może oznaczać oszczędności 200.000-600.000 zł w kosztach gruntu.

Koszty operacyjne mogą być niższe dzięki lepszej organizacji materiałów i redukcji czasu poszukiwania. Systemy inwentaryzacji mogą być bardziej efektywne przy uporządkowanym składowaniu. Redukcja uszkodzeń materiałów może przynieść oszczędności 2-5% wartości składowanych towarów. Poprawa przepływu materiałów może zwiększyć produktywność o 15-30%.

Wpływ na ubezpieczenia może być pozytywny dzięki lepszemu zabezpieczeniu materiałów i redukcji ryzyka uszkodzeń. Składki ubezpieczeniowe mogą być obniżone o 10-25% dla materiałów składowanych w profesjonalnych systemach. Ubezpieczyciele mogą wymagać certyfikacji systemów i regularnych inspekcji. Redukcja szkód może poprawić historię ubezpieczeniową firmy.

Okres zwrotu inwestycji wynosi typowo 3-7 lat w zależności od charakteru działalności i lokalnych warunków. Firmy o wysokiej rotacji materiałów mogą osiągnąć krótsze okresy zwrotu. Analiza musi uwzględniać wszystkie korzyści bezpośrednie i pośrednie. Wartość rezydualna systemów może być wysoka ze względu na specjalistyczny charakter i jakość wykonania.

Przyszłość technologii superciężkich

Rozwój technologii konstrukcyjnych, materiałowych i automatyzacji otwiera nowe możliwości dla systemów regałów wspornikowych superciężkich.

Nowe materiały konstrukcyjne jak stale ultra-wysokowytrzymałe, kompozyty hybrydowe czy materiały gradientowe mogą umożliwiać budowę lżejszych konstrukcji o wyższej nośności. Stale o wytrzymałości 1000-1500 MPa mogą redukować masę konstrukcji o 30-50% przy zachowaniu nośności. Kompozyty stalowo-węglowe mogą oferować unikalne kombinacje wytrzymałości i sztywności.

Systemy automatyzacji superciężkich mogą wykorzystywać roboty przemysłowe, systemy wizyjne i sztuczną inteligencję do obsługi materiałów bez udziału operatorów. Roboty o udźwigu 10-50 ton mogą precyzyjnie pozycjonować materiały z dokładnością milimetrową. Systemy mogą pracować 24/7 bez przerw i zmęczenia. Bezpieczeństwo może być dramatycznie poprawione przez eliminację operatorów z niebezpiecznych stref.

Systemy predykcyjnej konserwacji mogą wykorzystywać czujniki, sztuczną inteligencję i analizę danych do przewidywania awarii przed ich wystąpieniem. Algorytmy mogą analizować wibracje, temperatury, obciążenia i inne parametry dla identyfikacji trendów degradacji. Konserwacja może być planowana optymalnie, minimalizując przestoje i koszty.

Cyfrowe bliźniaki systemów superciężkich mogą umożliwiać symulację operacji, optymalizację rozmieszczenia materiałów i testowanie nowych konfiguracji w środowisku wirtualnym. Systemy mogą uwzględniać wszystkie ograniczenia konstrukcyjne, operacyjne i ekonomiczne. Optymalizacja może być prowadzona w czasie rzeczywistym na podstawie aktualnych danych.

Zrównoważony rozwój może napędzać innowacje w zakresie materiałów z recyklingu, systemów oszczędzania energii i projektowania pod kątem ponownego wykorzystania. Konstrukcje mogą być projektowane jako demontowalne, a materiały mogą być odzyskiwane na końcu życia użytkowego. Systemy mogą być zasilane odnawialnymi źródłami energii.

Regały wspornikowe o konstrukcji wzmocnionej dla superciężkich ładunków reprezentują szczyt inżynierii magazynowej, wymagający najwyższych kompetencji technicznych i najwyższej jakości wykonania. Te systemy umożliwiają składowanie materiałów niemożliwych do obsługi standardowymi metodami i mogą być kluczowe dla konkurencyjności firm w branżach ciężkich. Przyszłość tych technologii będzie kształtowana przez postęp w dziedzinie materiałów, automatyzacji i systemów inteligentnych, oferując jeszcze większe możliwości dla przemysłu wymagającego najwyższej wydajności i niezawodności.
