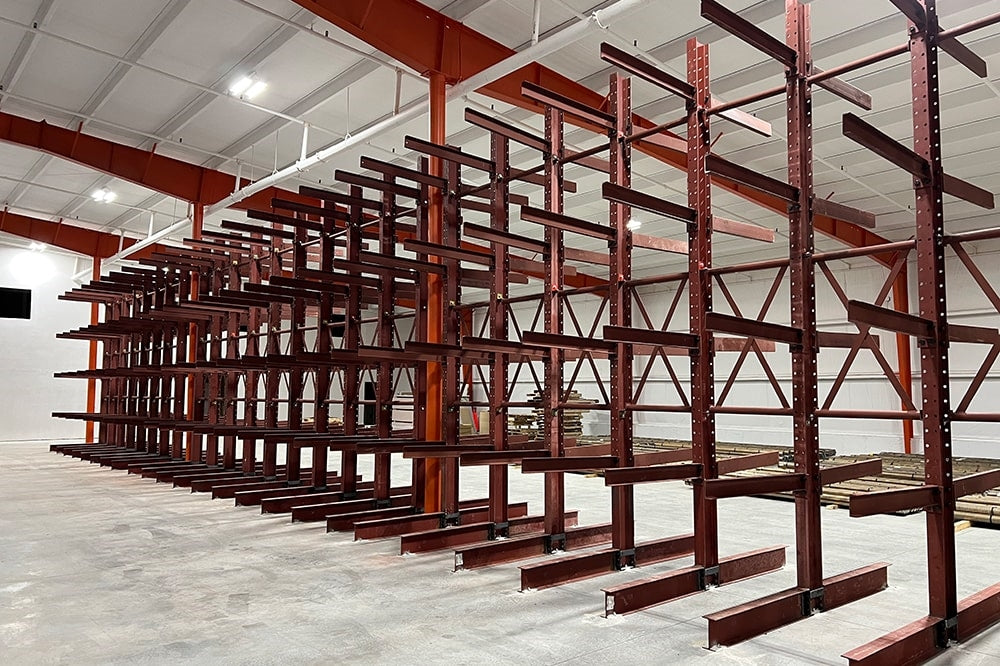

Regały wspornikowe z dodatkowymi zabezpieczeniami – bezpieczne składowanie ciężkich materiałów

Wprowadzenie do wyzwań składowania materiałów ciężkich

Regały wspornikowe (konsole) to wyspecjalizowane konstrukcje przeznaczone dla materiałów długich i ciężkich - stali (pręty, profile, rury), drewna (deski, belki), metali kolorowych (aluminium, miedź), tworzyw sztucznych (rury PVC, profile), materiałów budowlanych (panele, płyty). W przeciwieństwie do standardowych regałów paletowych, gdzie produkty na paletach są względnie stabilne i jednorodne, materiały na regałach wspornikowych charakteryzują się: ekstremalną masą (pojedynczy profil stalowy 12 m może ważyć 200-400 kg), dużą długością (6-12 m standardowo, czasem do 18 m), różnorodnością przekrojów (od prętów Ø6 mm do dwuteowników HEB 600), tendencją do toczenia się (rury) lub zsuwania (profile gładkie), oraz wrażliwością na ugięcia pod własnym ciężarem. Awaria regału wspornikowego to katastrofa - setki ton materiału spadających z wysokości 3-6 metrów, niszczące wszystko w promieniu dziesiątek metrów, potencjalnie zabijające lub kaleczące pracowników. Statystyki branżowe wskazują że 60-70% poważnych wypadków w magazynach stali i materiałów budowlanych związanych jest z regałami wspornikowym - głównie przez: przeciążenia (ignorowanie limitów nośności), uszkodzenia mechaniczne (uderzenia wózków w słupy), nieprawidłowy załadunek (nierównomierne rozmieszczenie ciężaru), oraz brak lub niewłaściwe zabezpieczenia dodatkowe. Profesjonalnie zaprojektowany system z kompleksowymi zabezpieczeniami może zredukować ryzyko awarii o 80-95%, chroniąc zarówno ludzi jak i majątek wartości milionów złotych.

Specyfika obciążeń w regałach wspornikowych

Obciążenia statyczne ekstremalne

W przeciwieństwie do regałów paletowych gdzie typowe obciążenie to 500-1500 kg/poziom, regały wspornikowe mogą dźwigać 1000-5000 kg/poziom. Pojedynczy wspornik może być obciążony 500-3000 kg w zależności od długości i konstrukcji. Para słupów nośnych może dźwigać 10-30 ton całkowitego obciążenia. Koncentracja sił ogromna - podstawa słupa 40x40 cm przenosi 15 ton na posadzkę = obciążenie punktowe 93 kg/cm².

Obciążenia dynamiczne przy załadunku

Podczas opuszczania ciężkiego profilu na wsporniki wózkiem widłowym występują uderzenia generujące obciążenia dynamiczne 1,5-3x większe niż statyczne. Profil 2 tony opuszczany niedbale = chwilowe obciążenie 4-6 ton. Konstrukcja musi to wytrzymać bez trwałych deformacji. Standardy projektowania zakładają współczynnik dynamiczny 1,5-2,0.

Obciążenia nierównomierne i ekscentryczne

Idealnie materiał powinien być równomiernie rozłożony na wspornikach. W praktyce często nierównomiernie - cięższe profile z jednej strony słupa, lżejsze z drugiej. Generuje momenty skręcające słupy. Lub materiał położony bliżej słupa (obciążenie minimalne) vs daleko na końcu wspornika (maksymalny moment zginający). Konstrukcja musi być zaprojektowana z zapasem na te rzeczywiste warunki.

Obciążenia długoterminowe i pełzanie

Stal pod stałym obciążeniem przez lata wykazuje pełzanie (creep) - powolne narastanie odkształceń plastycznych. Wsporniki zaprojektowane na ugięcie 1/200 długości (6 mm na 1,2 m) po 5-10 latach pod pełnym obciążeniem mogą osiągnąć 10-15 mm. Zwiększone ugięcie = zwiększone naprężenia = potencjalne zbliżanie się do stanu granicznego. Wymaga monitorowania i ewentualnie odciążenia/wzmocnienia.

Obciążenia od temperatury i różnic termicznych

W magazynach zewnętrznych lub nieuteplonych temperatura może wahać się od -25°C zimą do +40°C latem. Różnica 65°C = rozszerzalność termiczna stali 0,78 mm/m. Dla regału 12 m wysokości = 9,4 mm zmiany długości słupa. Jeśli regał sztywno zamocowany u góry i dołu - generuje naprężenia termiczne. Konstrukcja musi to uwzględniać (połączenia kompensacyjne lub zapas na ruchy termiczne).

Typy zabezpieczeń podstawowych

Ograniczniki końców wsporników

Podstawowe zabezpieczenie - pionowe ograniczniki na końcach wsporników zapobiegające zsunięciu się materiału. Wysokość minimum 15-20 cm, lepiej 25-40 cm dla materiałów ciężkich. Wykonanie: spawane (trwałe, wytrzymałe) lub przykręcane (wymienne po uszkodzeniu). Materiał: profil stalowy min 40x40x3 mm lub rura Ø48x3 mm. Wytrzymałość: musi zatrzymać profil zsuwający się z prędkością (uderzenie = siła kilku ton).

Wzmocnienia wsporników w punktach krytycznych

Wsporniki najsłabsze w miejscu połączenia ze słupem (największy moment zginający). Wzmocnienia: żebra stalowe spawane pod spodem, podwójne profile (wspornik z dwóch profili ceowych spawanych), dodatkowe blachownice w strefie krytycznej. Zwiększają nośność o 30-50% przy niewielkim wzroście kosztu.

Systemy stężeń diagonalnych

Stężenia X lub K-krzyżowe łączące słupy w płaszczyźnie pionowej i poziomej. Zapewniają sztywność konstrukcji - zapobiegają przechyłom słupów, kołysaniu pod obciążeniem dynamicznym, efektowi domina (upadek jednej sekcji powoduje upadek sąsiedniej). Przekrój stężeń: pręty Ø16-25 mm lub profile płaskie 40x4-60x6 mm. Stężenia pod obciążeniem pracują naprzemiennie - rozciąganie/ściskanie.

Kotwienie do posadzki

Każda podstawa słupa musi być przymocowana do posadzki minimum 4 kotwami M12-M20 (zależnie od obciążenia). Kotwy chemiczne lub mechaniczne (rozporowe, kołkowe). Głębokość osadzenia 100-150 mm. Rozstaw kotew minimum 200 mm od krawędzi podstawy. Nośność pojedynczej kotwy M16: 15-25 kN (1,5-2,5 tony) na wyrwanie. Dla regału obciążonego 20 ton = zapas bezpieczeństwa 3-5x.

Osłony i odbojnice słupów

Słupy narażone na uderzenia wózków muszą być chronione. Odbojnice rurowe Ø100-200 mm wypełnione betonem, montowane 30-50 cm przed słupem. Absorbują energię uderzenia zanim dotrze do konstrukcji nośnej. Alternatywnie: osłony profilowe stalowe, barierki ochronne. Wysokość minimum 40-60 cm (wysokość wideł wózka).

Zabezpieczenia zaawansowane dla ciężkich materiałów

Płyty oporowe i podkładki dystansowe

Między materiałem a wsporkiem: płyty stalowe 5-10 mm lub podkładki drewniane/plastikowe. Funkcje: rozproszenie obciążenia punktowego (profil o ostrych krawędziach nie naciska lokalnie na wspornik), ochrona przed korozją kontaktową (metal-metal), ułatwienie przesuwania materiału (gładka powierzchnia). Dla ciężkich profili (>500 kg) - płyty obowiązkowe.

Bariery przeciwtoczeniowe dla rur

Rury okrągłe mają naturalną tendencję do toczenia się. Zabezpieczenia: rowki w kształcie V na wspornikach (rura wpada w rowek, nie może się toczyć), listwy poprzeczne łączące wsporniki (tworzą "koszyk"), siatki/kratki pod rurami (zapobiegają przesunięciu). Dla rur ciężkich >100 kg: kombinacja metod (rowki + listwy).

Zabezpieczenia przed zsuwaniem podłużnym

Materiały gładkie (aluminium, tworzywa) mogą zsuwać się wzdłuż wsporników pod wpływem wibracji czy nierównego obciążenia. Zabezpieczenia: opaski poprzeczne co 2-3 m (przyspawane lub przykręcane do wsporników), listwy progi (wzniesienia na wspornikach), punktowe mocowania (dla szczególnie wartościowych/niebezpiecznych materiałów - przykręcenie do wspornika).

Siatki i osłony boczne

Dla materiałów krótkich lub nieregularnych (odcinki <2 m, resztki) które mogłyby wypaść bokiem: siatki stalowe z prętów Ø6-10 mm, oczka 100x100 mm, montowane pionowo między poziomami wsporników. Tworzą "ściany" zapobiegające wypadnięciu materiału. Szczególnie ważne od strony ciągów komunikacyjnych (ochrona ludzi).

Systemy monitoringu obciążeń

Dla regałów ekstremalnie obciążonych (>20 ton/sekcja): czujniki tensometryczne mierzące naprężenia w słupach i wspornikach. Połączenie z systemem alarmowym - przekroczenie 80% nośności = ostrzeżenie wizualne/dźwiękowe. Przekroczenie 95% = blokada dostępu (bariera świetlna, sygnalizacja). Koszt 5000-15 000 zł/sekcja ale eliminuje ryzyko przeciążenia.

Systemy przeciwwybuchowe

W magazynach materiałów wytwarzających pyły wybuchowe (aluminium, magnez - pył metaliczny wybuchowy): konstrukcje z miedzi/stali nierdzewnej (iskrobezpieczne), uziemienie wszystkich elementów (zapobiega wyładowaniom elektrostatycznym), strefowanie ex (oznaczenia, procedury). Compliance z dyrektywą ATEX.

Projektowanie fundamentów i posadzek

Wymagania dotyczące nośności posadzki

Regały wspornikowe tworzą obciążenia punktowe znacznie wyższe niż palety. Typowa posadzka magazynowa 3-5 ton/m² obciążenia równomiernego może być niewystarczająca. Dla ciężkich regałów wymagane 6-10 ton/m² lub specjalne fundamenty punktowe. Przed instalacją: badanie nośności posadzki (próbne obciążenia, badania sklerometryczne betonu).

Fundamenty punktowe pod słupy

Dla najcięższych regałów (>30 ton/sekcja): fundamenty betonowe pod każdym słupem. Wymiary typowo 80x80 cm, głębokość 60-100 cm, beton C25/30 z zbrojeniem. Połączenie słupa z fundamentem: kotwy wklejane 4-8 szt M20-M24, głębokość 300-400 mm. Fundamenty izolowane od posadzki (dylatacja) lub połączone jeśli posadzka nowa projektowana razem z regałami.

Wzmocnienia posadzek istniejących

W starszych obiektach często konieczne wzmocnienia. Metody: narzuty betonowe (dodatkowa warstwa 10-15 cm betonu zbrojone siatką), płyty stalowe pod podstawami słupów (rozproszenie obciążenia na większą powierzchnię), iniekcje żywiczne (wypełnienie pustych przestrzeni/rys w betonie, zwiększenie nośności). Kosztowne ale często jedyna alternatywa vs budowa nowego budynku.

Dylatacje i kompensacja ruchów

Posadzki betonowe mają dylatacje co 25-30 m. Regały przebiegające przez dylatację muszą mieć kompensatory - połączenia pozwalające na 5-10 mm ruchu bez generowania naprężeń. Alternatywnie: podział regału na sekcje niezależne po obu stronach dylatacji (mniej efektywne wykorzystanie przestrzeni).

Pochylenia i nierówności

Posadzka idealna jest płaska i pozioma. Rzeczywistość: nierówności ±5-10 mm/m, lokalne zapadnięcia, pochylenia. Przed instalacją: pomiar niwelacyjny, mapa wysokości. Regały instalowane z wyrównaniem - podkładki stalowe lub płyty dystansowe pod podstawami. Słupy muszą być pionowe (odchylenie max 1/500 wysokości = 2 mm na 1 m).

Procedury załadunku i obsługi

Szkolenia operatorów wózków

Operatorzy muszą być przeszkoleni specyficznie dla regałów wspornikowych: jak bezpiecznie podnosić długie profile (środek ciężkości, stabilność), optymalna prędkość opuszczania (powoli, kontrolowane), jak unikać uderzeń w słupy/wsporniki, rozpoznawanie sygnałów uszkodzenia konstrukcji. Certyfikacja + odświeżanie co rok.

Techniki bezpiecznego odkładania

Materiał opuszczany na wsporniki równolegle do osi wsporników, od środka ku zewnątrz (nie od brzegu - ryzyko przewrócenia). Powoli, bez nagłych ruchów. Weryfikacja że wsporniki rzeczywiście pod materiałem (nie obok). Po odłożeniu: wizualna kontrola stabilności zanim wózek odjedzie. Dla ciężkich profili >500 kg: dwóch operatorów (wózek + sygnalista).

Równomierne rozmieszczanie obciążeń

Ciężkie materiały rozkładać równomiernie między słupy. Nie wszystko po jednej stronie (niesymetryczne obciążenie = momenty skręcające). Nie koncentrować w jednej sekcji podczas gdy sąsiednie puste (lokalne przeciążenie). Ideał: każda sekcja obciążona do 60-80% nośności, równomiernie rozłożona. System WMS może to monitorować i sugerować optymalne lokalizacje.

Wysokość składowania i stabilność

Ciężkie materiały na dolnych poziomach (niższy środek ciężkości = większa stabilność), lżejsze wyżej. Zasada bezpieczeństwa: nigdy nie przekraczać wysokości gdzie stosunek wysokości do szerokości podstawy >4:1 (konstrukcja staje się niestabilna). Dla regałów jednostronnych: jeszcze bardziej konserwatywny stosunek.

Procedury awaryjne i ewakuacja

Co gdy materiał zaczyna się zsuwać/przewracać? Procedura: natychmiast ewakuować strefę (promień 20 m), zablokować dostęp, wezwać specjalistów. Zakaz prób "naprawienia" przez niewykwalifikowany personel (można pogorszyć). Tylko certyfikowani inspektorzy mogą ocenić czy bezpieczne stabilizować czy ewakuować całą zawartość regału.

Oznakowanie i dokumentacja

Tablice informacyjne z nośnościami

Przy każdym regale tablica: "Maksymalne obciążenie wspornika: X kg", "Maksymalne obciążenie poziomu: Y kg", "Maksymalne obciążenie całkowite regału: Z kg". Graficzna reprezentacja (piktogramy, wykres) dla pracowników z ograniczoną znajomością języka. Tablice odporne na warunki atmosferyczne (outdoor) lub przemysłowe (olejy, kurz).

Kolorystyczne kodowanie poziomów

Różne kolory farby na wspornikach różnych poziomów. Przykład: dolny poziom (największa nośność) - zielony, środkowe - żółte, górne (najmniejsza nośność) - czerwone. Operator wizualnie wie gdzie odkładać ciężkie materiały. Prostota = bezpieczeństwo.

Numeracja i adresacja lokalizacji

Każdy regał, poziom, pozycja ma unikalny kod. Przykład: WSP-A-03-02 = regały wspornikowe, alejka A, regał 03, poziom 02. Etykiety wytrzymałe, duże cyfry (czytelne z odległości), na słupach i wspornikach. Integracja z WMS - system wie co gdzie składowane, masa, limit obciążenia pozostały.

Schematy rozmieszczenia i plany ewakuacyjne

Plan magazynu pokazujący lokalizacje wszystkich regałów wspornikowych, drogi ewakuacyjne, punkty zbiórki, gaśnice, hydranty. Aktualizowany po każdej zmianie układu. Kopie przy wejściach, w biurach, u straży/ochrony. W formacie elektronicznym dla służb ratunkowych (QR kod przy wejściu → automatyczne pobranie planu).

Dzienniki inspekcji i konserwacji

Każdy regał ma dziennik (fizyczny lub elektroniczny): data instalacji, inspekcje (daty, inspektorzy, wyniki), naprawy (co, kiedy, przez kogo), modyfikacje (dodanie poziomów, wzmocnienia), incydenty (uderzenia, przeciążenia, obserwowane problemy). Podstawa odpowiedzialności prawnej i zarządzania ryzykiem.

Inspekcje i przeglądy okresowe

Przeglądy tygodniowe wewnętrzne

Kompetentna osoba z magazynu (przeszkolony pracownik, nie musi być inżynier) przechodzi wzdłuż regałów szukając oczywistych problemów: uszkodzenia słupów (wgniecenia, zagięcia), poluzowane kotwy, brakujące stężenia, nadmierne ugięcia wsporników, materiał niestabilnie ułożony. Checklisty, zdjęcia, raport do przełożonego. Czas ~1h na 20-30 regałów.

Przeglądy miesięczne szczegółowe

Osoba z większymi kompetencjami (kierownik techniczny, inspektor zewnętrzny): dokładniejsza ocena, pomiary ugięć (taśma, poziomnica, poziom laserowy), sprawdzanie połączeń śrubowych (momentometr), korozji (szczególnie w miejscach trudno dostępnych), weryfikacja oznaczeń (czytelność, zgodność), kontrola dokumentacji (dzienniki, raporty wcześniejszych przeglądów). Raport pisemny z rekomendacjami.

Przeglądy roczne przez eksperta

Wymóg prawny (wiele jurysdykcji) i ubezpieczeniowy: certyfikowany inspektor konstrukcji stalowych przeprowadza kompleksową ocenę. Pomiary dokładne (przyrządy precyzyjne), obliczenia weryfikacyjne (czy konstrukcja nadal spełnia normy przy obecnym obciążeniu i zużyciu), badania nieniszczące wybiórcze (ultradźwięki, magnetyczne dla spawów w miejscach krytycznych), ocena ryzyka i kategoryzacja defektów (krytyczne = natychmiastowa naprawa, poważne = naprawa w miesiąc, drobne = monitoring). Raport stanowiący podstawę prawną compliance.

Inspekcje nadzwyczajne po incydentach

Każde zdarzenie (uderzenie wózka w słup, upadek materiału, obserwowane nadmierne ugięcie, trzaski/dźwięki niepokojące) wymaga natychmiastowej inspekcji. Sekcja blokowana do czasu oceny przez kompetentną osobę. Nigdy nie ignorować - "wygląda OK" jest niewystarczające. Strukturalne uszkodzenia mogą być niewidoczne (mikrorysy wewnątrz profili, osłabione spoiny).

Dokumentacja fotograficzna i trending

Zdjęcia każdego regału przy instalacji (stan referencyjny), następnie przy każdej inspekcji. Porównanie pokazuje progresję uszkodzeń/deformacji. Software z AI może automatycznie wykrywać zmiany porównując zdjęcia (machine vision dla kontroli konstrukcji). Trending - jeśli ugięcie wspornika rośnie 0,5 mm/rok, można przewidzieć kiedy osiągnie limit i zaplanować wymianę.

Naprawa i wzmacnianie konstrukcji

Procedury bezpiecznego rozładowania

Przed naprawą: sekcja musi być w pełni rozładowana. Procedura: oznakowanie strefy (taśmy, znaki ostrzegawcze), rozładunek pod nadzorem (nie dopuścić do nierównomiernego odciążenia powodującego nowe uszkodzenia), podparcia tymczasowe jeśli konstrukcja niestabilna, dopiero wtedy naprawa. Nigdy naprawy "pod obciążeniem" - ekstremalne ryzyko zawalenia.

Naprawa słupów uszkodzonych

Słup z wgnieceniem <10% przekroju, bez pęknięć: można wzmocnić blachownicami (blachy spawane do słupa z obu stron, przenoszące obciążenia ominięciem uszkodzonej strefy). Słup z wgnieceniem >10% lub pękniętymi spawami: wymiana całego słupa (demontaż sekcji, wymiana elementu, remontaż). Naprawa przez certyfikowanego spawacza konstrukcyjnego.

Wzmacnianie wsporników

Wspornik z nadmiernym ugięciem ale bez pęknięć: wzmocnienie dolnym prętem/profilem (zwiększenie momentu bezwładności przekroju), dodatkowe żebra, redukcja dopuszczalnego obciążenia (jeśli wzmocnienie nieopłacalne). Wspornik pęknięty: wymiana obowiązkowa - spawanie naprawcze wsporników pracujących na zginanie jest niewiarygodne (wysokie ryzyko ponownego pęknięcia).

Wymiana stężeń i połączeń

Stężenia korrodowane, poluzowane, uszkodzone: wymiana na nowe. Relatywnie prosta operacja (odkręcić stare, przykręcić/przyspawać nowe) ale krytyczna dla stabilności całości. Połączenia śrubowe: dokręcenie momentem kontrolowanym (klucz dynamometryczny), wymiana śrub skorodowanych/uszkodzonych na nowe klasy 8.8 lub 10.9.

Rekotwienie do posadzki

Kotwy poluzowane, wyrwane, skorodowane: wymiana na nowe większego średnicy (M16→M20) lub głębsze osadzenie. Dla kotew chemicznych: wiercenie nowych otworów (min 50 mm od starych), czyszczenie, wklejenie nowych kotew. Utwardzanie żywicy 24-72h zanim konstrukcja może być obciążona. Procedura według instrukcji producenta kotew.

Systemy ochrony przed korozją

Cynkowanie ogniowe

Najlepsza ochrona dla konstrukcji stalowych: zanurzenie w kąpieli cynku w temperaturze 450°C. Powłoka 60-100 μm grubości, żywotność 20-50 lat w zależności od środowiska. Dla regałów zewnętrznych lub w agresywnych warunkach (magazyny nawozów, chemikalia, wilgoć) - standard. Koszt +20-30% vs malowanie ale długoterminowo opłacalne (brak kosztów odnowień).

Malowanie proszkowe

Dla regałów wewnętrznych w warunkach standardowych: malowanie proszkowe epoksydowe lub poliuretanowe. Grubość 80-120 μm, żywotność 10-15 lat. Dostępność kolorów (estetyka, kodowanie kolorystyczne). Wymaga przygotowania powierzchni (piaskowanie, odtłuszczanie). Naprawa lokalna możliwa (uszkodzone miejsca przemalować).

Systemy duplex (cynk + farba)

Kombinacja: cynkowanie ogniowe bazowe + malowanie proszkowe topcoat. Synergistyczna ochrona - cynk jako bariera fizyczna i ochrona katodowa, farba jako dodatkowa bariera i ochrona UV cynku. Żywotność 30-60 lat. Dla obiektów ekstremalnych (morze - korozja solna, zakłady chemiczne). Koszt +50-70% vs samo cynkowanie ale dla critical infrastructure uzasadnione.

Przeglądy antykorozyjne

Coroczna inspekcja stanu powłok: rysy, odpryski, korozja podpowłokowa (pęcherzyki), korozja kontaktowa (metal-metal w obecności wilgoci). Naprawa lokalna: czyszczenie (druciak, piaskowanie punktowe), passivacja (preparat konwersyjny), malowanie dotykowe (farba epoksydowa z cynkiem). Profilaktyka: czyszczenie regałów z kurzu/zabrudzeń (zawilgocony kurz = środowisko korozyjne).

Specyficzne rozwiązania dla różnych materiałów

Stal konstrukcyjna - pręty i profile

Materiał ciężki (7,85 ton/m³), gładki (ryzyko zsuwania), różnorodne przekroje. Zabezpieczenia: wsporniki z rowkami/blokadami (zapobiegają zsuwaniu), separatory międzywarstwowe (karton falisty lub drewno - rozpraszają obciążenie), oznakowanie wymiarów (każdy poziom dla konkretnego przekroju - nie mieszać).

Rury stalowe i PVC

Tendencja do toczenia się. Zabezpieczenia: rowki V (rura wpada i nie może się toczyć), listwy poprzeczne (tworzą "klatkę"), siatki/kratki pod rurami, wiązanie - rury w wiązkach po 5-10 szt związanych taśmą stalową (wiązka stabilna, nie toczy się). Dla rur PVC dodatkowo: ochrona przed UV (jeśli magazyn zewnętrzny lub ze świetlikami - UV degraduje PVC).

Drewno - deski, belki, płyty

Materiał lżejszy (0,5-0,8 ton/m³) ale objętościowy i wrażliwy na wilgoć. Zabezpieczenia: wentylacja (stos drewna musi "oddychać" - podkładki między warstwami, odstępy między pakietami), ochrona przed wilgocią (magazyn zadaszony, kontrola RH <60%), ochrona przed owadami/grzybami (impregnacja, monitoring), segregacja według wymiarów (deski 25 mm osobno od belek 100 mm - optymalizacja przestrzeni).

Aluminium i metale kolorowe

Lżejsze od stali (aluminium 2,7 ton/m³, miedź 8,9 ton/m³) ale droższe (wartość = wyższe wymagania bezpieczeństwa). Zabezpieczenia: separacja od stali (korozja galwaniczna - kontakt aluminium-stal w wilgoci = aluminium koroduje), ochrona powierzchni (aluminium łatwo rysowane - podkładki miękkie), kontrola dostępu (zamykane sekcje dla wartościowych materiałów), monitoring CCTV (zapobieganie kradzieżom).

Tworzywa sztuczne - profile, rury, płyty

Materiały lekkie (0,9-1,4 ton/m³) ale o nietypowych właściwościach. Zabezpieczenia: ochrona przed UV (degradacja - magazyn bez okien lub z filtrami UV), kontrola temperatury (tworzywa miękną >50-60°C - nie składować przy źródłach ciepła, grzejnikach), podparcia częstsze (tworzywa mniej sztywne niż metale - uginają się bardziej, wymagają podparć co 1-1,5 m zamiast 2-3 m dla stali).

Zarządzanie ryzykiem i ubezpieczenia

Analiza ryzyka dla obiektów

Methodology FMEA (Failure Mode and Effect Analysis): identyfikacja możliwych awarii (przeciążenie wspornika, korozja słupa, uderzenie wózka, osiadanie fundamentu), oszacowanie prawdopodobieństwa (jak często), oszacowanie konsekwencji (co się stanie), priorytetyzacja ryzyk (prawdopodobieństwo x konsekwencja), określenie mitigacji (co zrobić żeby zredukować ryzyko).

Wymagania ubezpieczycieli

Firmy ubezpieczeniowe dla polis covering magazyny z regałami wspornikowym wymagają: dokumentacji projektowej (obliczenia statyczne potwierdzone przez uprawnionego inżyniera), certyfikatów zgodności (regały spełniają normy), protokołów przeglądów okresowych (udokumentowane inspekcje), procedur BHP (szkolenia operatorów, instrukcje bezpiecznego użytkowania). Brak = odmowa polisy lub drastycznie wyższe składki.

Redukcja składek ubezpieczeniowych

Obiekty z zaawansowanymi zabezpieczeniami (systemy monitoringu obciążeń, automatyczne alarmy, odbojennie, pełna dokumentacja, regularnie inspektowane) = niższe ryzyko = rabaty ubezpieczeniowe 15-30%. Inwestycja w bezpieczeństwo zwraca się nie tylko przez zapobieganie stratom ale również przez niższe koszty ubezpieczeń.

Odpowiedzialność prawna przy awarii

W przypadku wypadku śmiertelnego lub poważnych obrażeń spowodowanych awarią regału: śledztwo organów (PIP, prokuratura), możliwa odpowiedzialność karna zarządu (art. 220 KK - narażenie na niebezpieczeństwo, do 3 lat więzienia), odpowiedzialność cywilna (odszkodowania dla poszkodowanych, rodzin), kary administracyjne (PIP - do 30 000 zł/naruszenie). Jedyna obrona: wykazanie że uczyniono wszystko co rozsądne dla zapewnienia bezpieczeństwa (dokumentacja, inspekcje, szkolenia, procedury).

Przykłady awarii i lekcje wyciągnięte

Zawalenie w hurtowni stali (2018, Europa)

Scenariusz: Regał jednostronny 10 m wysokości, przeciążony do 150% nośności (ignorowanie limitów). Słup podstawowy korrodowany (nieodnotowane w inspekcjach). Podczas załadunku dodatkowo ciężkiego profilu - słup uległ, cała sekcja 30 m zawaliła się jak domino. 2 ofiary śmiertelne, 5 rannych, straty materialne 2 mln EUR. Lekcje: bezwzględne przestrzeganie limitów obciążeń, kontrola korozji w miejscach ukrytych, systemy monitorowania obciążeń real-time.

Wypadek w składzie budowlanym (2020, USA)

Scenariusz: Regał dwustronny, fundamenty osadzane w posadzce o niewystarczającej nośności (nie wykonano badań gruntu przed instalacją). Po 2 latach nierównomierne osiadanie - słupy przechyliły się o 3°, generując momenty przewrotne. Operator odkładający profil - wibracje przekroczyły punkt krytyczny, regał przewrócił się. 1 ofiara śmiertelna (operator wózka), zniszczenie towaru 500 000 USD. Lekcje: badania geotechniczne obowiązkowe, monitoring przechyłów, korekty poziomów gdy osiadanie wykryte.

Eksplozja w składzie aluminium (2019, Chiny)

Scenariusz: Magazyn profili aluminiowych. Trociny aluminiowe (z cięcia) akumulowały się latami pod regałami. Iskra od wózka elektrycznego zapaliła pył - wybuch pyłu metalicznego (aluminium wysoce wybuchowe). 8 ofiar, całkowite zniszczenie magazynu, straty >10 mln USD. Lekcje: regular cleaning (eliminacja pyłów), strefowanie EX (compliance ATEX), wózki iskrobezpieczne w strefach zagrożonych.

Technologie przyszłości w monitoringu i zabezpieczeniach

Inteligentne czujniki IoT

Czujniki naprężeń, przechyłów, drgań, temperatury montowane na konstrukcji, komunikujące się bezprzewodowo (LoRaWAN, NB-IoT, 5G) z centralnym systemem. Ciągły monitoring 24/7, AI wykrywające anomalie, predykcja awarii z wyprzedzeniem tygodni. Koszty spadają (sensor $10-50, instalacja plug-and-play), wkrótce mainstream.

Digital twins konstrukcji

Cyfrowe modele regałów aktualizowane danymi z czujników w czasie rzeczywistym. Symulacje MES pokazujące rozkład naprężeń pod bieżącym obciążeniem. "What-if" scenariusze - co gdy dodamy kolejne 5 ton w tej lokalizacji? Model przewiduje czy bezpieczne. Optymalizacja wykorzystania nośności - maksymalne bezpieczne obciążenie bez ryzyka.

Autonomiczne drony inspekcyjne

Drony latające wzdłuż regałów wysokich (6-12 m), skanujące konstrukcję kamerami wysokiej rozdzielczości + termowizją + lidar. AI analizuje obrazy wykrywając: pęknięcia, korozję, deformacje, poluzowane elementy. Pełna inspekcja 100 regałów w 2-3h vs 2-3 dni inspekcja manualna. Eliminuje ryzyko dla inspektorów (nie muszą wspinać się, pracować na wysokości).

Blockchain dla historii konstrukcji

Cała historia regału zapisana w blockchain - niemożliwa do sfałszowania. Każda inspekcja, naprawa, modyfikacja, incydent - timestampowany record. W przypadku sporu/wypadku - niepodważalne dowody. Transparentność dla audytorów, ubezpieczycieli, organów nadzoru.

Materiały inteligentne

Stal z wbudowanymi sensorami (fibres optyczne, piezoelectric sensors) - konstrukcja "czuje" naprężenia, wibracje, zmęczenie materiału. Powłoki samonaprawiające (mikrokapsułki z inhibitorami korozji - gdy powłoka zarysowana, kapsułki pękają uwalniając inhibitor). Materiały z memory - deformacja pod obciążeniem, powrót do kształtu po odciążeniu (większa odporność na uszkodzenia).

Koszty i ROI zabezpieczeń zaawansowanych

Inwestycja w podstawowe zabezpieczenia

Regały wspornikowe z podstawowymi zabezpieczeniami (ograniczniki, stężenia, kotwienia, odbojnice): 150-250 zł/pozycja (miejsce dla 1 profilu/rury długości 6 m). Dla magazynu 500 pozycji = 75 000-125 000 zł. Montaż, fundamenty +25-35%.

Inwestycja w zabezpieczenia zaawansowane

Dodatkowe zabezpieczenia (siatki boczne, systemy przeciwtoczeniowe, płyty oporowe, wzmocnienia wsporników, monitoring obciążeń): +30-80% kosztu podstawowego. Dla tego samego magazynu 500 pozycji: dodatkowe 25 000-100 000 zł. Total: 100 000-225 000 zł.

Koszty eksploatacyjne i konserwacji

Przeglądy i inspekcje: 3000-8000 zł/rok (zewnętrzny inspektor + drobne naprawy). Malowanie odnowieniowe: co 10-15 lat, 20-30% kosztu początkowego. Wymiana uszkodzonych elementów: 5000-15 000 zł/rok w aktywnym magazynie. Ogółem: 10 000-25 000 zł/rok.

Koszty awarii - perspektywa ryzyka

Poważna awaria regału: uszkodzony towar 100 000-500 000 zł, naprawa konstrukcji 50 000-200 000 zł, przestój operacji 1-4 tygodnie = utracony przychód 200 000-1 000 000 zł, odszkodowania dla poszkodowanych (jeśli są) 500 000-5 000 000 zł, kary/koszty prawne 50 000-500 000 zł. Total: 0,9-7 mln zł. Prawdopodobieństwo bez zabezpieczeń zaawansowanych: 2-5%/rok. Z zabezpieczeniami: <0,5%/rok.

Analiza ROI

Expected loss bez zabezpieczeń: 3% x 3 mln zł = 90 000 zł/rok. Z zabezpieczeniami: 0,3% x 3 mln zł = 9 000 zł/rok. Redukcja ryzyka: 81 000 zł/rok. Koszt zabezpieczeń zaawansowanych: 100 000 zł initial + 5 000 zł/rok eksploatacja. Payback: ~1,5 roku. Plus: niższe ubezpieczenia (10 000 zł/rok rabat) = total benefit 91 000 zł/rok = ROI doskonały.

Podsumowanie

Regały wspornikowe dla ciężkich materiałów to infrastruktura wysokiego ryzyka wymagająca kompleksowych zabezpieczeń wykraczających poza podstawowe wymogi normatywne. Kluczowe elementy bezpiecznego systemu to: profesjonalne projektowanie uwzględniające rzeczywiste obciążenia z odpowiednimi współczynnikami bezpieczeństwa (minimum 1,5-2,0), solidne fundamenty dostosowane do nośności posadzki lub dedykowane betonowe, zaawansowane zabezpieczenia mechaniczne (ograniczniki, stężenia, odbojnice, siatki, systemy przeciwtoczeniowe, wzmocnienia), ochrona antykorozyjna adekwatna do środowiska (cynkowanie dla outdoor/agresywnych warunków), procedury operacyjne i szkolenia personelu (jak bezpiecznie załadowywać i co robić w sytuacjach awaryjnych), regularne inspekcje wielopoziomowe (tygodniowe-miesięczne-roczne, przez kompetentne osoby), oraz nowoczesne systemy monitoringu (czujniki obciążeń, AI, IoT) dla obiektów o najwyższej krytyczności.

Inwestycja w zaawansowane zabezpieczenia (100 000-200 000 zł dla typowego magazynu 500 pozycji) zwraca się w 1-2 lata poprzez: eliminację kosztów awarii (pojedyncza awaria = 1-7 mln zł strat), niższe składki ubezpieczeniowe (10-30% rabat = 10 000-50 000 zł/rok), brak przestojów operacyjnych (ciągłość biznesu), oraz compliance z regulacjami (uniknięcie kar, odpowiedzialności prawnej). Wartości niematerialne - spokój zarządu, bezpieczeństwo pracowników, wizerunek odpowiedzialnego pracodawcy - również znaczące choć trudne do wyceny.

Przyszłość należy do inteligentnych regałów - konstrukcji same monitorujących swój stan, przewidujących awarie z wyprzedzeniem, optymalizujących wykorzystanie nośności w czasie rzeczywistym, komunikujących się z systemami WMS dla optymalnego rozmieszczania zapasów. Firmy inwestujące w te technologie dziś budują przewagę konkurencyjną - nie tylko przez wyższą gęstość składowania (więcej materiału na mniejszej powierzchni) ale przede wszystkim przez eliminację ryzyka katastroficznego - awarii mogącej zakończyć działalność firmy.
