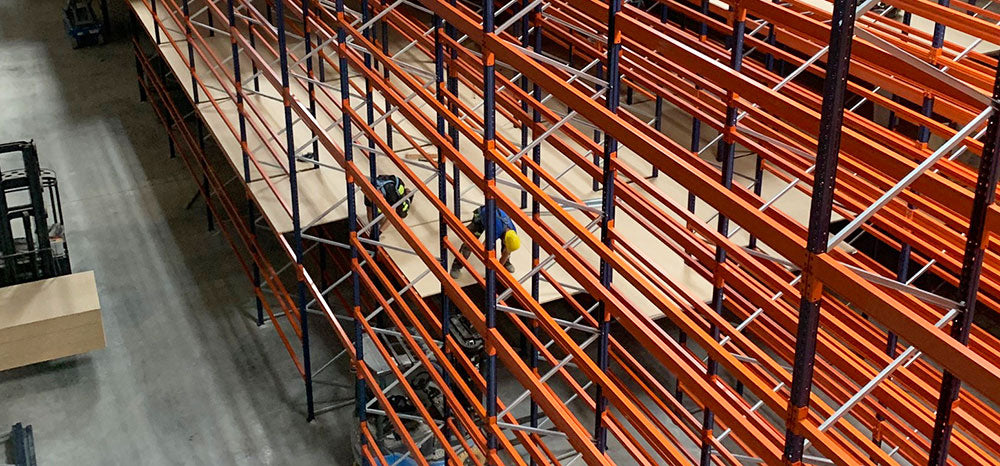

Relokacja magazynu – demontaż i ponowny montaż regałów krok po kroku

Wprowadzenie – relokacja magazynu jako wyzwanie logistyczne i techniczne

Przeprowadzka magazynu to jedno z najbardziej złożonych przedsięwzięć logistycznych, z jakimi może zmierzyć się firma. W odróżnieniu od relokacji biura, gdzie największym wyzwaniem jest transport mebli i sprzętu komputerowego, przeprowadzka magazynu oznacza konieczność bezpiecznego demontażu, transportu i ponownego montażu kilkudziesięciu lub kilkuset ton stalowych konstrukcji regałowych, przy jednoczesnym zachowaniu ciągłości operacyjnej lub minimalizacji przestoju do absolutnego minimum. Błędy popełnione na którymkolwiek etapie tego procesu mogą prowadzić do uszkodzenia elementów regałów, opóźnień w uruchomieniu nowego magazynu i w skrajnych przypadkach do wypadków podczas ponownego montażu.

Relokacja magazynu jest wydarzeniem, które większość firm przeżywa raz na kilka lub kilkanaście lat – zbyt rzadko, aby zdążyć wypracować własne procedury i kompetencje, a wystarczająco często, żeby jej nieudane przeprowadzenie miało poważne konsekwencje biznesowe. Właśnie dlatego podejście do relokacji musi być profesjonalne i metodyczne już od pierwszego etapu planowania, długo zanim do nowego obiektu wjedzie pierwszy wózek widłowy z elementami regałów. Niniejszy przewodnik omawia cały proces krok po kroku – od audytu przed demontażem po odbiór techniczny gotowej instalacji w nowej lokalizacji.

Etap pierwszy – planowanie i audyt przed relokacją

Inwentaryzacja istniejącego systemu regałowego

Pierwszym i absolutnie fundamentalnym krokiem każdej relokacji magazynu jest kompletna inwentaryzacja istniejącego systemu regałowego. Oznacza to sporządzenie szczegółowego spisu wszystkich elementów z podziałem na typy, wymiary i stan techniczny. Inwentaryzacja powinna obejmować słupki ramowe z podziałem na wysokości, belki regałowe z podziałem na długości i typy, stężenia poziome i ukośne, elementy podpodłogowe i kotwy, akcesoria takie jak prowadnice palet, siatki tylne i boczne, separatory i wsporniki dodatkowe oraz tabliczki znamionowe i dokumentację techniczną.

Wyniki inwentaryzacji muszą być udokumentowane w formie pisemnej lub cyfrowej z fotograficznym zapisem stanu poszczególnych elementów i sekcji. Dokumentacja fotograficzna wykonana przed demontażem jest bezcennym źródłem informacji na etapie ponownego montażu, szczególnie gdy nowy układ magazynu różni się od poprzedniego i pojawią się wątpliwości dotyczące prawidłowej konfiguracji poszczególnych sekcji.

Ocena stanu technicznego elementów

Relokacja to doskonała okazja do przeprowadzenia rzetelnej oceny stanu technicznego wszystkich elementów regałowych i podjęcia decyzji o wymianie uszkodzonych lub zużytych komponentów przed ponownym montażem. Elementy zakwalifikowane jako wymagające wymiany należy zidentyfikować i oznaczyć na etapie planowania, aby z odpowiednim wyprzedzeniem zamówić nowe zamienniki od producenta lub dystrybutora systemu.

Ocena stanu technicznego powinna być przeprowadzana według tych samych kryteriów, które obowiązują przy regularnych inspekcjach regałów w eksploatacji – zgodnie z normą EN 15635. Wygięcia słupków przekraczające dopuszczalne tolerancje, belki z trwałym ugięciem lub uszkodzonymi zaczepami, stężenia ze śladami głębokiej korozji wżerowej i kotwy z uszkodzonym gwintem to elementy, które nie mogą być ponownie wbudowane w instalację bez wymiany lub naprawy przez autoryzowany serwis.

Analiza nowego obiektu i projekt układu

Równolegle z inwentaryzacją istniejącego systemu należy przeprowadzić szczegółową analizę nowego obiektu. Pomiary hali, ocena nośności posadzki, inwentaryzacja słupów budynku, kanałów wentylacyjnych, instalacji tryskaczowych i innych elementów infrastruktury, które będą wpływać na możliwy układ regałów – to dane niezbędne do opracowania projektu nowej instalacji. Warto też sprawdzić poziomość posadzki w nowym obiekcie przy użyciu niwelatora laserowego, ponieważ odchyłki poziome posadzki mają bezpośredni wpływ na geometrię montowanych regałów.

Projekt układu regałów w nowym magazynie powinien być opracowany przez osobę z doświadczeniem w projektowaniu instalacji regałowych lub przez producenta systemu. Nieprzemyślane odtworzenie starego układu w nowym obiekcie bez uwzględnienia różnic architektonicznych, nośności posadzki i planowanych operacji logistycznych jest błędem, który może skutkować koniecznością kosztownej reorganizacji instalacji już po jej uruchomieniu.

Etap drugi – przygotowanie harmonogramu i logistyki

Minimalizacja przestoju operacyjnego

Jednym z największych wyzwań relokacji magazynu jest minimalizacja przestoju operacyjnego, który nieuchronnie towarzyszy demontażowi regałów i transportowi towarów. W zależności od skali magazynu i możliwości rozłożenia relokacji w czasie stosuje się różne strategie ograniczania przestoju.

Relokacja etapowa polega na stopniowym przenoszeniu kolejnych sekcji regałowych podczas gdy pozostała część magazynu funkcjonuje normalnie. Jest to strategia minimalizująca przestój, ale wymagająca bardzo precyzyjnego zarządzania przepływem towarów między opróżnianymi i zapełnianymi sekcjami. Wymaga też zapewnienia odpowiedniej pojemności buforowej w nowym obiekcie, który musi być gotowy do przyjęcia towaru zanim stary magazyn zostanie całkowicie opróżniony.

Relokacja jednorazowa oznacza całkowite zatrzymanie operacji magazynowych na czas przeprowadzki i skupienie wszystkich zasobów ludzkich i sprzętowych na jak najszybszym wykonaniu demontażu, transportu i montażu. Jest rozwiązaniem szybszym i prostszym organizacyjnie, ale wymaga starannego zaplanowania zapasów buforowych po stronie dostawców i odbiorców, którzy muszą być informowani o planowanym przestoju z odpowiednim wyprzedzeniem.

Harmonogram szczegółowy i zasoby

Szczegółowy harmonogram relokacji musi uwzględniać kolejność opróżniania lokalizacji regałowych i towarzyszący mu transport towarów do tymczasowego składowania lub bezpośrednio do nowego obiektu, harmonogram demontażu sekcji regałowych z podziałem na ekipy robocze i obszary magazynu, harmonogram transportu elementów stalowych, wyposażenia i towarów do nowego obiektu oraz kolejność montażu regałów w nowym magazynie z uwzględnieniem zależności między poszczególnymi sekcjami.

Zasoby ludzkie i sprzętowe muszą być zaplanowane z odpowiednim wyprzedzeniem. Wyspecjalizowane ekipy montażowe regałów pracują zgodnie z własnym harmonogramem i ich dostępność w konkretnym terminie wymaga rezerwacji z kilkutygodniowym lub kilkumiesięcznym wyprzedzeniem. Wózki widłowe i inne urządzenia przeładunkowe niezbędne podczas demontażu i montażu muszą być dostępne przez cały czas trwania prac.

Etap trzeci – demontaż regałów

Kolejność demontażu i zasady bezpieczeństwa

Demontaż regałów magazynowych to praca na wysokości i przy ciężkich elementach stalowych, wymagająca ścisłego przestrzegania zasad BHP. Pracownicy wykonujący demontaż muszą posiadać aktualne szkolenia BHP, uprawnienia do pracy na wysokości i być wyposażeni w odpowiednie środki ochrony indywidualnej – kaski, obuwie z metalowym noskiem, rękawice robocze i w razie potrzeby szelki bezpieczeństwa.

Demontaż każdej sekcji regałowej musi przebiegać w ściśle określonej kolejności technologicznej, odwrotnej do kolejności montażu. Najpierw zdejmuje się belki z najwyższych poziomów schodząc stopniowo ku dołowi. Dopiero po zdjęciu wszystkich belek z danej sekcji przystępuje się do demontażu ram bocznych. Próba demontażu ramy bocznej przy pozostawionych belkach może prowadzić do utraty stabilności całej sekcji i katastrofalnego zawalenia się. Strefa demontażu musi być wyraźnie odgrodzona i zabezpieczona przed wejściem osób nieuprawnionych i przed ruchem wózków widłowych niezwiązanych bezpośrednio z pracami demontażowymi.

Oznakowanie elementów podczas demontażu

Kluczową czynnością podczas demontażu, której zaniedbanie generuje ogromne problemy na etapie ponownego montażu, jest systematyczne oznakowanie wszystkich elementów. Elementy różnych systemów, różnych producentów lub różnych generacji tego samego systemu muszą być wyraźnie oznakowane i segregowane już w trakcie demontażu, zanim trafią do wspólnych stosów lub palet transportowych.

Najskuteczniejszą metodą jest naklejanie lub wiązanie kolorowych etykiet opisujących typ elementu, jego wymiary i przynależność do konkretnej sekcji lub obszaru magazynu. Opracowanie systemu kodowania elementów przed rozpoczęciem demontażu i konsekwentne jego stosowanie przez całą ekipę pozwala uniknąć chaosu identyfikacyjnego, który bez takiego systemu niemal nieuchronnie pojawia się przy dużych instalacjach. Ekipa montażowa, która kilka tygodni lub miesięcy po demontażu ma odtworzyć instalację, dziękuje za precyzyjne oznakowanie wielokrotnie w trakcie montażu.

Zabezpieczenie elementów do transportu

Elementy regałowe po demontażu muszą być odpowiednio przygotowane do transportu. Belki wiązane są w paczki według długości i typów, zabezpieczone taśmą lub drutem przed rozsypaniem się. Ramy boczne układane są poziomo i zabezpieczane przed przesuwaniem. Drobne akcesoria, śruby, kotwy i plastikowe elementy pakowane są w opisane pojemniki lub worki, które muszą dotrzeć do nowego obiektu razem z elementami głównymi, do których należą.

Staranna segregacja i zabezpieczenie elementów przekłada się bezpośrednio na szybkość i sprawność ponownego montażu. Mieszanina różnych elementów rzuconych luzem na samochód transportowy zamienia się w trakcie montażu w czasochłonne sortowanie, które może wydłużyć czas montażu o kilkadziesiąt procent w porównaniu z dobrze zorganizowaną dostawą.

Etap czwarty – transport i rozładunek w nowym obiekcie

Organizacja transportu elementów stalowych

Transport elementów regałowych wymaga samochodów ciężarowych z odpowiednią długością skrzyni ładunkowej dostosowaną do długości przewożonych słupków i belek. Standardowe słupki regałów paletowych mają długości od 3 do 12 metrów, co wymaga samochodów z naczepą lub z otwartą skrzynią umożliwiającą ładowanie elementów dłuższych niż standardowa długość auta. Ładunek musi być prawidłowo zamocowany pasami transportowymi, aby wykluczyć przemieszczanie się elementów podczas jazdy i uszkodzenia powłoki malarskiej.

Harmonogram transportu powinien uwzględniać kolejność montażu w nowym obiekcie. Elementy potrzebne jako pierwsze do montażu powinny być załadowane jako ostatnie, aby przy rozładunku w nowym obiekcie znalazły się na wierzchu i były od razu dostępne dla ekipy montażowej. Pozornie oczywista zasada, która w praktyce jest często ignorowana i generuje niepotrzebne przestoje podczas rozładunku.

Rozładunek i składowanie elementów w nowym obiekcie

Rozładunek elementów regałowych w nowym obiekcie powinien być organizowany z myślą o sprawnym dostępie ekipy montażowej do poszczególnych typów elementów. Belki różnych długości powinny być składowane w oddzielnych stosach w pobliżu, ale poza strefą montażu. Ramy boczne ustawiane są pionowo lub układane poziomo w miejscach nieprzeszkadzających ruchowi wózków widłowych i przejściom pracowniczym.

Szczególną uwagę należy zwrócić na zabezpieczenie elementów przed uszkodzeniami podczas składowania w nowym obiekcie. Elementy złożone bezpośrednio na betonowej posadzce bez przekładek narażone są na zarysowania i wilgoć. Drewniane przekładki ułożone co 1–1,5 m chronią dolne elementy stosów przed bezpośrednim kontaktem z posadzką i ułatwiają późniejsze podnoszenie paczek wózkiem widłowym.

Etap piąty – ponowny montaż regałów

Przygotowanie posadzki i wytyczenie układu

Przed przystąpieniem do montażu regałów w nowym obiekcie konieczne jest dokładne wytyczenie położenia wszystkich sekcji zgodnie z projektem układu. Osie rzędów regałów i pozycje słupków nośnych wyznacza się przy użyciu niwelatora laserowego lub tradycyjnych narzędzi geodezyjnych, zaznaczając punkty montażowe bezpośrednio na posadzce markerem lub kolorowymi kołkami. Precyzja wytyczenia na tym etapie determinuje prawidłowość geometrii całej instalacji – błędy popełnione przy wyznaczaniu pozycji słupków mnożą się podczas montażu kolejnych elementów i mogą prowadzić do konieczności czasochłonnej korekty już zamontowanych sekcji.

Posadzka w miejscach montażu kotew musi być czysta i wolna od olejów oraz substancji zmniejszających przyczepność zaprawy lub kleju kotwiącego. Wiercenie otworów pod kotwy wymaga sprawdzenia, czy w planowanych miejscach nie przebiega zbrojenie posadzki lub instalacje podziemne. W nowoczesnych obiektach przemysłowych posadzki są często zbrojone siatką stalową lub fibrami, których przecięcie może osłabiać nośność posadzki w okolicach kotew.

Montaż ram bocznych i kontrola pionu

Montaż ram bocznych to etap, od którego jakości zależy prawidłowość całej instalacji. Każda rama musi być ustawiona pionowo w obu kierunkach i zakotwiona do posadzki zgodnie z projektem. Sprawdzenie pionu odbywa się przy użyciu poziomicy lub niwelatora laserowego z dokładnością wymaganą przez normę EN 15620. Ramy kotwione są na stałe dopiero po ostatecznej weryfikacji ich geometrii – próba korekty pionu ramy po zabetonowaniu kotew wymaga znaczącego wysiłku i nie zawsze jest możliwa bez uszkodzenia posadzki.

Stężenia poziome i ukośne w ramach bocznych montowane są zgodnie z dokumentacją producenta systemu. Każde stężenie wymagane projektem musi być zamontowane przed przejściem do montażu kolejnych sekcji – niepełna rama boczna bez wymaganych stężeń jest niestabilna i stwarza zagrożenie dla pracowników podczas dalszych prac montażowych.

Montaż belek i kontrola poziomów

Belki montowane są od dołu ku górze, poziom po poziomie. Na każdym poziomie po zamontowaniu belek sprawdzana jest ich poziomość oraz prawidłowość zatrzaśnięcia zaczepów w otworach słupka. Zaczepy belek muszą być wyraźnie słyszalnie zatrzaśnięte i zablokowane przez wkręcenie lub wbicie klina zabezpieczającego, jeśli system tego wymaga. Belka pozornie zamontowana, ale niezablokowana może wypaść ze słupka przy bocznym uderzeniu lub dynamicznym obciążeniu bez jakiegokolwiek wcześniejszego ostrzeżenia.

Wysokości poziomów belek muszą być ustawiane zgodnie z projektem instalacji, uwzględniającym rzeczywiste wymiary składowanych palet i towarów oraz wymagane minimalne odległości bezpieczeństwa między ładunkiem a belką wyższego poziomu. Samowolna zmiana ustawionych wysokości przez operatorów w trakcie eksploatacji, bez konsultacji z osobą odpowiedzialną za zarządzanie regałami, jest jedną z najczęstszych przyczyn niezgodności instalacji z projektem i dokumentacją.

Etap szósty – odbiór techniczny i uruchomienie

Inspekcja poinstalacyjna

Po zakończeniu montażu i przed dopuszczeniem regałów do użytkowania konieczne jest przeprowadzenie kompleksowej inspekcji poinstalacyjnej. Inspekcja powinna być wykonana przez osobę posiadającą odpowiednią wiedzę techniczną w zakresie systemów regałowych – uprawnionego inżyniera, przedstawiciela producenta lub certyfikowanego inspektora regałów.

Zakres inspekcji poinstalacyjnej obejmuje weryfikację zgodności wykonanej instalacji z projektem i dokumentacją producenta, kontrolę geometrii słupków i belek z pomiarem odchyleń od pionu i poziomu, sprawdzenie kompletności i prawidłowości zakotwienia wszystkich słupków, weryfikację obecności i prawidłowego montażu wszystkich stężeń i zabezpieczeń oraz kontrolę poprawności tabliczek znamionowych i oznakowania dopuszczalnych obciążeń.

Protokół odbioru i dopuszczenie do użytkowania

Wyniki inspekcji poinstalacyjnej dokumentowane są w protokole odbioru, który stanowi formalny dokument potwierdzający prawidłowość wykonania instalacji i dopuszczający regały do użytkowania. Protokół powinien zawierać opis zakresu instalacji, wyniki pomiarów geometrycznych, wykaz ewentualnych niezgodności z projektem i terminy ich usunięcia oraz podpisy osoby przeprowadzającej inspekcję i osoby odpowiedzialnej za instalację po stronie użytkownika.

Regały nie powinny być dopuszczane do użytkowania operacyjnego przed podpisaniem protokołu odbioru i usunięciem wszystkich niezgodności wskazanych przez inspektora. Presja czasu związana z koniecznością jak najszybszego uruchomienia magazynu nie może być powodem dla pominięcia tego etapu – konsekwencje eksploatacji wadliwej instalacji regałowej są zbyt poważne, aby ryzykować ich pominięciem dla zysku kilku dni.

Podsumowanie

Relokacja magazynu z demontażem i ponownym montażem regałów to przedsięwzięcie wymagające profesjonalnego podejścia na każdym z opisanych etapów. Staranne planowanie z odpowiednim wyprzedzeniem, rzetelna inwentaryzacja i ocena techniczna elementów, systematyczne oznakowanie podczas demontażu, precyzyjny montaż w nowym obiekcie i rygorystyczny odbiór techniczny to kroki, których pominięcie lub zaniedbanie nieuchronnie generuje problemy – czy to w postaci opóźnień i kosztów napraw, czy w skrajnych przypadkach zagrożeń dla bezpieczeństwa pracowników. Firmy przeprowadzające relokację po raz pierwszy powinny rozważyć zlecenie całego procesu wyspecjalizowanemu wykonawcy z udokumentowanym doświadczeniem w relokacjach magazynowych – oszczędność czasu, energii i ryzyka operacyjnego jest w takich przypadkach warta dodatkowych kosztów profesjonalnej obsługi.
