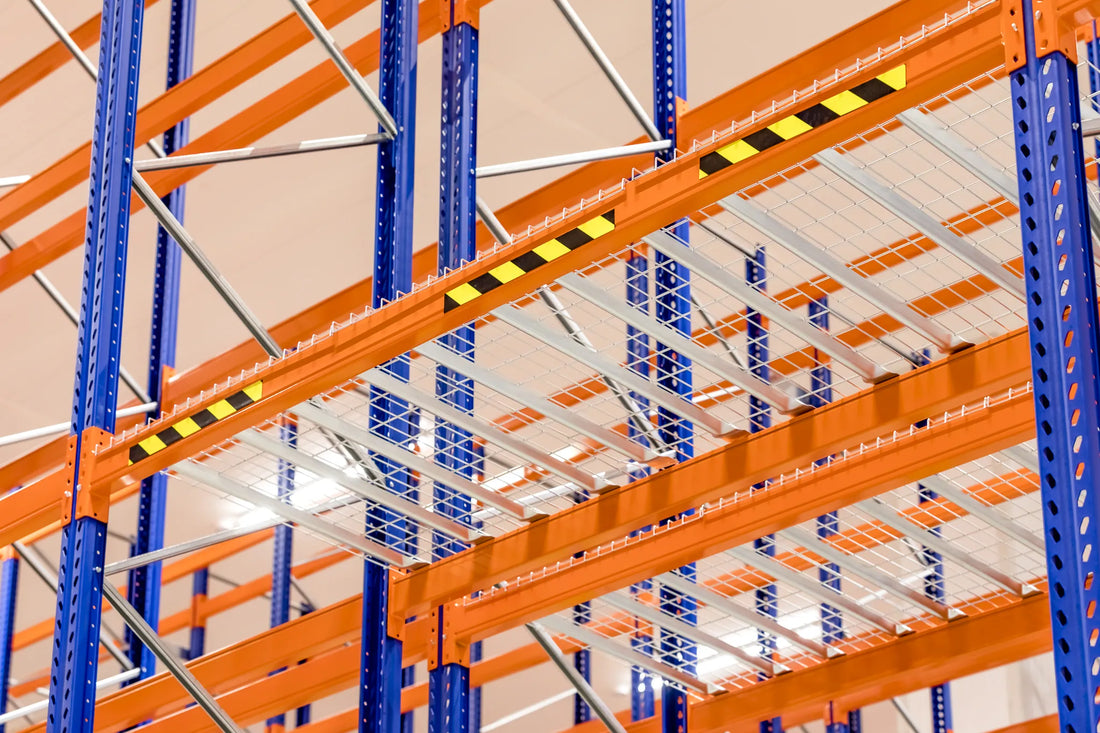

Rozbudowa istniejących regałów magazynowych – kiedy jest możliwa i jak ją zaplanować
Udostępnij
Rozbudowa zamiast wymiany – często lepsza decyzja biznesowa
Każda firma zarządzająca magazynem prędzej czy później staje przed problemem niewystarczającej pojemności składowania. Rosnące wolumeny, nowy asortyment, zmiana struktury zamówień, przejęcie kolejnego klienta w modelu logistyki kontraktowej – to wszystko scenariusze, w których dotychczasowy system regałowy przestaje wystarczać, a firma musi podjąć decyzję o tym, co dalej.
Pierwsza myśl bywa zazwyczaj najdroższa – zakup zupełnie nowego systemu regałowego, demontaż starego i montaż nowego od podstaw. To rozwiązanie ma swoją logikę, szczególnie gdy dotychczasowy system jest przestarzały technicznie lub nie odpowiada już aktualnym wymaganiom procesowym. Jednak w ogromnej liczbie przypadków istniejący system regałowy jest w dobrym stanie technicznym i nadaje się do rozbudowy – a rozbudowa jest rozwiązaniem znacznie tańszym, szybszym i mniej inwazyjnym operacyjnie niż wymiana.
Rozbudowa istniejących regałów magazynowych to temat, który jest rzadziej omawiany w branżowej literaturze niż zakup nowych systemów, tymczasem dotyczy ogromnej liczby decyzji podejmowanych każdego roku przez zarządzających magazynami. Rozbudowa pionowa przez dodanie kolejnych poziomów składowania, rozbudowa pozioma przez przedłużenie rzędów i dodanie nowych sekcji, modyfikacja konfiguracji istniejących sekcji – to wszystko możliwości, które przy odpowiednim planowaniu i spełnieniu warunków technicznych pozwalają na znaczące zwiększenie pojemności magazynu bez jego pełnej reorganizacji.
W tym artykule omawiamy kompleksowo zagadnienie rozbudowy istniejących regałów magazynowych – warunki, od których zależy możliwość rozbudowy, metody rozbudowy z ich zaletami i ograniczeniami, proces planowania i realizacji oraz aspekty formalne i bezpieczeństwa, których nie można pominąć.
Kiedy rozbudowa jest możliwa – warunki wstępne
Rozbudowa istniejącego systemu regałowego nie jest zawsze możliwa. Istnieje szereg warunków technicznych i formalnych, których spełnienie jest konieczne, zanim firma przystąpi do jakichkolwiek prac rozbudowujących. Ich wcześniejsza weryfikacja pozwala uniknąć kosztownych rozczarowań i niebezpiecznych błędów.
Identyfikacja producenta i systemu to absolutnie pierwszy krok przy planowaniu rozbudowy. Regały paletowe różnych producentów są zazwyczaj niekompatybilne – belki jednego systemu nie pasują do ram innego. Nawet różne generacje systemów tego samego producenta mogą różnić się złączami, wzorem dziurkowania ram i parametrami nośności. Dodawanie elementów niekompatybilnych z istniejącym systemem to nie tylko kwestia techniczna – to poważne zagrożenie bezpieczeństwa, ponieważ niekompatybilne złącza belek w ramach mogą wypaść pod obciążeniem.
Identyfikacja producenta przeprowadzana jest na podstawie oznaczeń i logotypów wybijanych lub naklejanych na elementach, charakterystycznego wzoru dziurkowania ram, geometrii złączy belek oraz – jeśli dostępna jest dokumentacja techniczna – numerów katalogowych elementów. W przypadku wątpliwości warto skontaktować się bezpośrednio z producentem lub autoryzowanym dystrybutorem, przesyłając zdjęcia elementów do identyfikacji.
Stan techniczny istniejącego systemu to drugi warunek konieczny. Rozbudowa regałów w złym stanie technicznym – z uszkodzonymi słupami, odkształconymi belkami czy nieszczelnymi kotwieniami – nie ma sensu i jest niebezpieczna. Przed planowaniem rozbudowy konieczny jest rzetelny przegląd techniczny całego systemu przeprowadzony przez uprawnionego inspektora zgodnie z normą PN-EN 15635. Elementy uszkodzone muszą być wymienione przed rozbudową lub równolegle z nią.
Dostępna dokumentacja techniczna systemu to warunek formalny, bez którego projektowanie rozbudowy nie jest możliwe w sposób odpowiedzialny. Dokumentacja powinna zawierać projekt techniczny istniejącego systemu z kartami obciążeń, certyfikaty materiałowe stali, protokoły odbioru technicznego i ewentualnie protokoły przeglądów. Brak dokumentacji wymaga przeprowadzenia inwentaryzacji technicznej istniejącego systemu i opracowania nowej dokumentacji na podstawie oględzin i pomiarów.
Nośność posadzki i jej stan techniczny to warunki szczególnie ważne przy rozbudowie pionowej. Dodanie kolejnych poziomów składowania zwiększa obciążenie przenoszone przez słupy na posadzkę. Jeśli posadzka jest już blisko granicy swojej nośności przy istniejącym systemie, rozbudowa pionowa może być niemożliwa bez kosztownego wzmocnienia podłoża. Ocena nośności posadzki wymaga ekspertyzy geotechnicznej lub strukturalnej – szczególnie w starszych obiektach, gdzie dokumentacja projektowa budynku może być niedostępna.
Wysokość hali to ograniczenie determinujące możliwości rozbudowy pionowej. Jeśli istniejące regały sięgają niemal pod sufit hali, nie ma miejsca na kolejne poziomy składowania. Minimalna prześwit między najwyżej ułożoną paletą a sufitem hali lub dolnymi głowicami tryskaczowymi musi być zachowany zgodnie z przepisami ppoż. i wymaganiami producenta wózków widłowych – zazwyczaj wynosi co najmniej 500 do 800 milimetrów.
Wymogi systemu tryskaczowego to ograniczenie, o którym często zapomina się przy planowaniu rozbudowy pionowej. Przepisy ppoż. wymagają określonego minimalnego prześwitu między górną powierzchnią składowanego towaru a głowicami tryskaczowymi. Przekroczenie tego prześwitu przez podwyższenie regałów wymaga przebudowy instalacji tryskaczowej – co może być bardzo kosztowne i czasochłonne.
Metody rozbudowy regałów magazynowych
Rozbudowa istniejącego systemu regałowego może być realizowana na kilka różnych sposobów, z których każdy jest odpowiedni dla innych scenariuszy i przynosi inne efekty.
Rozbudowa pionowa przez dodanie belek na wyższych poziomach to najprostszy i najczęściej stosowany rodzaj rozbudowy. Jeśli istniejące ramy mają jeszcze wolne poziomy dziurkowania powyżej najwyżej zamontowanych belek, można po prostu dokupić nowe belki i zamontować je na wyższym poziomie, tworząc dodatkowy poziom składowania. Warunki to odpowiednia wolna wysokość ramy powyżej istniejącego ostatniego poziomu, wystarczająca wysokość hali nad planowanym nowym poziomem i nośność ramy wystarczająca do przeniesienia zwiększonego obciążenia.
Ten rodzaj rozbudowy jest najtańszy, najszybszy i najmniej inwazyjny – nie wymaga demontażu istniejących elementów ani przerywania pracy magazynu w strefach niezwiązanych bezpośrednio z montażem. Koszt dodatkowego poziomu składowania to przede wszystkim koszt nowych belek i ewentualnych akcesoriów, bez kosztów nowych ram i kotwieniu.
Rozbudowa pionowa przez wymianę ram na wyższe to metoda stosowana gdy istniejące ramy są już w pełni wykorzystane do maksymalnej wysokości, ale w hali jest jeszcze dostępna przestrzeń powyżej. Demontaż istniejących belek, wymiana ram na wyższe i ponowny montaż belek – zarówno tych z dotychczasowych poziomów, jak i nowych belek na nowych poziomach – pozwala na istotne zwiększenie pojemności składowania.
Ta metoda jest bardziej kosztowna i inwazyjna niż dodanie belek na istniejących ramach, ponieważ wymaga demontażu, wymiany kotwieniu i nowego kotwienia do posadzki. Jednak jest znacznie tańsza niż zakup kompletnie nowego systemu, ponieważ zachowuje istniejące belki, które są w dobrym stanie.
Rozbudowa pozioma przez przedłużenie istniejących rzędów to metoda pozwalająca na zwiększenie liczby miejsc paletowych w tej samej konfiguracji wysokościowej. Jeśli w hali jest dostępna wolna przestrzeń przy końcach istniejących rzędów – przestrzeń, do której sięgają instalacje, nie stoją słupy budowlane i nie przebiegają drogi transportowe – można przedłużyć rzędy przez dodanie nowych sekcji.
Przedłużenie rzędu wymaga montażu nowych ram kotwionychdo posadzki i połączenia ich z istniejącymi belkami poprzecznymi lub zamontowania nowych belek kompatybilnych z istniejącym systemem. To rozwiązanie pozwala na stopniowe zwiększanie pojemności w miarę wzrostu potrzeb bez jednorazowej dużej inwestycji – nowe sekcje można dodawać sukcesywnie, finansując rozbudowę z bieżących przychodów.
Dodanie nowych rzędów w dostępnej przestrzeni hali to metoda stosowana gdy hala ma wolną przestrzeń, na której nie stoją żadne regały, a firma chce zwiększyć pojemność bez modyfikacji istniejących rzędów. Nowe rzędy muszą być kompatybilne z istniejącym systemem – zarówno pod względem technicznym, jak i operacyjnym – to znaczy muszą pasować do systemu adresowania lokalizacji w systemie WMS i do tras ruchu wózków widłowych.
Rekonfiguracja istniejących sekcji przez zmianę rozmieszczenia belek to metoda, która nie zwiększa liczby miejsc paletowych, ale pozwala na dostosowanie konfiguracji do zmieniającego się asortymentu. Zmiana wysokości poziomów, dodanie poziomów pośrednich dla krótszych towarów, dostosowanie nośności przez wymianę belek na mocniejsze lub słabsze – to operacje, które w obrębie istniejących ram pozwalają na znaczące zwiększenie efektywności składowania bez zakupu nowych elementów nośnych.
Planowanie rozbudowy – proces krok po kroku
Rozbudowa istniejących regałów magazynowych, aby przyniosła oczekiwane rezultaty bez niebezpiecznych komplikacji, musi być realizowana zgodnie z przemyślanym planem. Poniżej opisujemy proces planowania rozbudowy krok po kroku.
Krok pierwszy to audyt istniejącego systemu. Przed podjęciem jakichkolwiek decyzji o rozbudowie konieczne jest przeprowadzenie rzetelnego audytu technicznego istniejącego systemu regałowego. Audyt obejmuje identyfikację producenta i systemu, inwentaryzację wszystkich elementów z ich parametrami technicznymi, ocenę stanu technicznego zgodnie z normą PN-EN 15635, weryfikację istniejącej dokumentacji technicznej i kart obciążeń oraz ocenę stanu posadzki i kotwień.
Wyniki audytu dają odpowiedź na fundamentalne pytanie: czy rozbudowa jest w ogóle możliwa i na jakich warunkach. Audyt może ujawnić konieczność wymiany uszkodzonych elementów przed rozbudową lub wskazać ograniczenia, które eliminują niektóre metody rozbudowy.
Krok drugi to analiza potrzeb i celów rozbudowy. Po potwierdzeniu technicznej wykonalności rozbudowy konieczne jest precyzyjne określenie, jaki efekt ma ona przynieść. Ile dodatkowych miejsc paletowych jest potrzebnych, w jakiej konfiguracji wysokościowej, dla jakiego rodzaju asortymentu, z dostępem jakiego sprzętu zasilającego – to pytania, na które odpowiedź musi być gotowa przed przystąpieniem do projektowania.
Warto na tym etapie wykonać prognozę wzrostu potrzeb na najbliższe trzy do pięciu lat, aby rozbudowa uwzględniała nie tylko aktualne potrzeby, ale również perspektywę przyszłego wzrostu. Rozbudowa zaplanowana z myślą o perspektywie pozwala uniknąć konieczności kolejnej rozbudowy w krótkim czasie.
Krok trzeci to projekt techniczny rozbudowy. Na podstawie wyników audytu i analizy potrzeb uprawniony inżynier lub producent systemu opracowuje projekt techniczny rozbudowy. Projekt obejmuje szczegółowy opis planowanych zmian, obliczenia nośności zmodyfikowanego systemu, specyfikację nowych elementów do zakupu, projekt rozmieszczenia elementów z uwzględnieniem istniejącej infrastruktury hali oraz karty obciążeń dla rozbudowanego systemu.
Projekt techniczny musi być opracowany przez osobę z uprawnieniami i doświadczeniem w projektowaniu systemów regałowych. Projekty sporządzane przez nieuprawnionych wykonawców lub oparte wyłącznie na katalogowych danych producenta bez uwzględnienia specyfiki konkretnego obiektu i systemu nie zapewniają bezpieczeństwa i mogą być przyczyną poważnych wypadków.
Krok czwarty to analiza finansowa i decyzja o realizacji. Na podstawie projektu technicznego sporządzana jest szczegółowa wycena rozbudowy, obejmująca koszt nowych elementów, koszt demontażu elementów wymagających wymiany, koszt montażu i kotwienia, koszt projektu technicznego i odbioru po zakończeniu prac. Wycena ta stanowi podstawę decyzji o realizacji rozbudowy i pozwala na porównanie z alternatywami – zakupem nowego systemu, wynajęciem dodatkowej powierzchni magazynowej lub innymi sposobami zwiększenia pojemności.
Krok piąty to planowanie harmonogramu i logistyki. Rozbudowa regałów, szczególnie w czynnym magazynie, musi być starannie zaplanowana pod względem harmonogramu i logistyki. Konieczne jest określenie kolejności prac, sposobu tymczasowego przemieszczenia towarów z sekcji objętych rozbudową, organizacji ruchu wózków widłowych w trakcie prac montażowych, zarządzania dostawami nowych elementów i harmonogramu odbiorów poszczególnych etapów.
W magazynach pracujących bez przerwy lub z bardzo napiętymi terminami realizacji zamówień rozbudowa musi być zaplanowana w sposób minimalizujący zakłócenia dla bieżącej działalności. Prace nocne i weekendowe, sekwencyjne wyłączanie stref, buforowanie towarów z wyłączonych sekcji – to narzędzia organizacyjne pozwalające na prowadzenie rozbudowy równolegle z bieżącą eksploatacją magazynu.
Kompatybilność elementów – kluczowa kwestia techniczna
Kompatybilność nowych elementów z istniejącym systemem to kwestia, która musi być rozstrzygnięta przed zakupem jakichkolwiek komponentów do rozbudowy. Jest to jeden z najczęstszych i najkosztowniejszych błędów popełnianych przy samodzielnie organizowanej rozbudowie – zakup elementów, które okazują się niekompatybilne z istniejącym systemem i muszą być zwrócone lub utylizowane.
Kompatybilność belek z ramami oznacza, że złącze belki musi precyzyjnie pasować do otworów w ramie – ani za luźno, ani za ciasno. Złącze zbyt luźne w otworze może wypaść pod obciążeniem; zbyt ciasne może uszkodzić otwór ramy przy montażu. Producenci systemów regałowych projektują swoje złącza i dziurkowania jako systemy zamknięte – belki i ramy tego samego producenta i tej samej generacji są zaprojektowane jako para.
Kompatybilność zabezpieczeń przeciwwypadnięciowych belek to szczegół, który może decydować o bezpieczeństwie całego systemu. Każda belka musi być wyposażona w zabezpieczenie przeciwwypadnięciowe uniemożliwiające jej wysunięcie się z ramy pod wpływem uderzenia wideł wózka widłowego. Zabezpieczenia te są zazwyczaj specyficzne dla danego systemu i nie są wymienne między systemami różnych producentów.
Kompatybilność nośnościowa to kwestia wykraczająca poza wymiarową pasowość elementów. Nawet jeśli nowe belki pasują wymiarowo do istniejących ram, ich rzeczywista nośność musi być zgodna z wymaganiami projektowymi. Belki o niewystarczającej nośności zamontowane w istniejącym systemie tworzą słabe ogniwo, które może ulec awarii pod pełnym obciążeniem.
Weryfikacja kompatybilności powinna być przeprowadzana przez producenta systemu lub autoryzowanego dystrybutora na podstawie dokumentacji technicznej istniejącego systemu i specyfikacji nowych elementów. Próba fizycznego dopasowania elementów bez weryfikacji dokumentacyjnej jest metodą zawodną i niebezpieczną.
Rozbudowa a bezpieczeństwo – wymogi formalne i techniczne
Rozbudowa istniejących regałów magazynowych nie jest operacją, którą można przeprowadzić bez odpowiedniego nadzoru technicznego i dokumentacji. Wymogi formalne i techniczne związane z rozbudową wynikają z tych samych norm i przepisów, które regulują instalację nowego systemu.
Projekt techniczny rozbudowy musi być opracowany przez uprawnioną osobę i zatwierdzony przed przystąpieniem do prac montażowych. Samodzielne dokupienie i montaż belek lub ram bez projektu technicznego jest naruszeniem wymogów bezpieczeństwa i może prowadzić do odpowiedzialności prawnej pracodawcy w przypadku wypadku.
Odbiór techniczny po zakończeniu rozbudowy musi być przeprowadzony przez uprawnionego inspektora systemów regałowych, który potwierdza zgodność wykonanych prac z projektem technicznym i dopuszcza rozbudowany system do eksploatacji. Protokół odbioru staje się częścią dokumentacji powykonawczej systemu i jest wymagany przy kolejnych przeglądach technicznych i kontrolach Inspekcji Pracy.
Aktualizacja kart obciążeń jest obowiązkiem wynikającym z norm użytkowania systemów regałowych. Po rozbudowie karty obciążeń muszą odzwierciedlać nową konfigurację i nowe dopuszczalne obciążenia dla każdego poziomu i każdej sekcji. Stare karty obciążeń niepasujące do rozbudowanego systemu muszą być zastąpione nowymi i umieszczone przy każdym rzędzie regałów.
Aktualizacja systemu WMS jest koniecznością operacyjną po każdej rozbudowie zmieniającej liczbę lub adresację lokalizacji. Nowe miejsca paletowe muszą być wprowadzone do systemu z poprawnymi adresami przed uruchomieniem rozbudowanej strefy. System WMS skonfigurowany dla starego układu i używany po rozbudowie bez aktualizacji będzie generował błędy lokalizacji i utrudniał codzienną pracę.
Rozbudowa a zmiana asortymentu – dostosowanie systemu do nowych potrzeb
Szczególnym przypadkiem rozbudowy regałów jest sytuacja, gdy firma zmienia profil przechowywanego asortymentu i istniejący system musi być dostosowany do nowych wymagań – innych gabarytów, innych mas jednostkowych lub innych wymagań procesowych.
Zmiana wysokości poziomów składowania to najczęstsza modyfikacja przy zmianie asortymentu. Firma, która przechodzi od składowania artykułów spożywczych na paletach EUR do składowania części samochodowych o wysokości przekraczającej standardową, musi dostosować rozstawy belek do nowych wymiarów. Operacja ta nie wymaga wymiany ram ani zakupu nowych belek – polega wyłącznie na przestawieniu istniejących belek na nowe wysokości i weryfikacji nowych kart obciążeń.
Zmiana nośności belek jest konieczna gdy nowy asortyment jest istotnie cięższy od dotychczasowego. Jeśli istniejące belki nie mają wystarczającej nośności dla nowych palet, muszą być wymienione na belki o wyższym udźwigu. Ramy zazwyczaj mają nośność znacznie przewyższającą nośność belek i mogą przyjąć cięższe belki bez modyfikacji – jednak wymaga to weryfikacji przez inżyniera projektującego rozbudowę.
Zmiana systemu składowania z paletowego na półkowy lub odwrotnie to najbardziej radykalna modyfikacja, wymagająca de facto wymiany elementów poziomych systemu. Przejście z belek paletowych na półki stalowe lub na specjalne systemy do skrzyń wymaga zakupu nowych elementów, jednak może być realizowane na istniejących ramach nośnych – co jest znacznie tańsze niż wymiana całego systemu.
Koszty rozbudowy w porównaniu z zakupem nowego systemu
Analiza finansowa rozbudowy w porównaniu z zakupem nowego systemu powinna być przeprowadzona rzetelnie i uwzględniać wszystkie składniki kosztów obu opcji.
Koszty rozbudowy obejmują koszt nowych elementów – belek, ram, akcesoriów, koszt projektu technicznego i odbioru, koszt robocizny montażowej i demontażowej, koszt ewentualnej wymiany uszkodzonych elementów istniejącego systemu, koszt tymczasowego przestawienia towarów i organizacji logistyki w trakcie prac, oraz koszt aktualizacji dokumentacji i systemu WMS.
Koszty zakupu nowego systemu obejmują koszt nowego kompletu elementów regałowych, koszt demontażu i utylizacji lub sprzedaży starego systemu, koszt projektu nowego systemu i jego odbioru, koszt robocizny demontażu i montażu, koszt przestoju magazynu lub jego ograniczonej funkcjonalności podczas wymiany systemu oraz koszt pełnej reorganizacji systemu WMS.
W ogromnej większości przypadków rozbudowa istniejącego systemu jest wyraźnie tańsza niż jego wymiana – o 40 do 70 procent w zależności od zakresu rozbudowy i stanu istniejącego systemu. Wyjątki to sytuacje, gdy istniejący system jest w bardzo złym stanie technicznym wymagającym wymiany większości elementów, gdy producent systemu już nie istnieje i nowe elementy kompatybilne są niedostępne, lub gdy planowana konfiguracja jest fundamentalnie różna od istniejącej i wymagałaby wymiany niemal wszystkich elementów.
Najczęstsze błędy przy rozbudowie regałów
Wiedza o typowych błędach popełnianych przy rozbudowie regałów pozwala ich uniknąć i przeprowadzić projekt sprawnie i bezpiecznie.
Zakup elementów bez weryfikacji kompatybilności to błąd, który może kosztować dziesiątki tysięcy złotych. Firma, która zamawia belki kierując się jedynie podobieństwem wymiarowym, a nie potwierdzoną kompatybilnością z istniejącym systemem, ryzykuje zakup towarów, których nie będzie można zamontować lub które będą niebezpieczne w eksploatacji.
Rozbudowa bez projektu technicznego to błąd stwarzający poważne zagrożenie bezpieczeństwa. Samodzielne dokładanie belek i sekcji bez weryfikacji nośności istniejących ram i posadzki to działanie, które może prowadzić do przeciążenia systemu i katastrofalnej awarii.
Pominięcie odbioru technicznego po rozbudowie to naruszenie wymogów formalnych i bezpieczeństwa. Rozbudowa bez odbioru nie ma dokumentacji powykonawczej, co może być problemem przy kontroli Inspekcji Pracy i w przypadku wypadku.
Brak aktualizacji kart obciążeń to błąd operacyjny prowadzący do przeciążania rozbudowanego systemu. Pracownicy magazynowi opierający się na starych kartach obciążeń mogą nieświadomie przekraczać dopuszczalne obciążenia nowych poziomów.
Planowanie rozbudowy bez uwzględnienia perspektywy wzrostu to błąd strategiczny. Firma, która rozbudowuje regały o 20 procent pojemności, a jej potrzeby rosną o 15 procent rocznie, będzie musiała planować kolejną rozbudowę za dwa lata. Uwzględnienie perspektywy wzrostu przy planowaniu rozbudowy pozwala na jednorazową inwestycję wystarczającą na kilka lat.
Podsumowanie
Rozbudowa istniejących regałów magazynowych to rozwiązanie, które przy spełnieniu warunków technicznych i właściwym planowaniu pozwala na znaczące zwiększenie pojemności składowania przy kosztach wielokrotnie niższych niż zakup nowego systemu. Kluczem do sukcesu jest metodyczne podejście – od audytu technicznego istniejącego systemu przez projekt techniczny rozbudowy, staranny dobór kompatybilnych elementów i profesjonalny montaż, aż po odbiór techniczny i aktualizację dokumentacji. Firmy, które traktują rozbudowę z należytą powagą i zaangażowaniem specjalistów na każdym etapie, zyskują sprawny, bezpieczny i dokumentowany system regałowy gotowy na kolejne lata eksploatacji w rozwijającym się magazynie.
