Ścianki działowe magazynowe – jak wydzielić strefy w magazynie

Wprowadzenie – strefowanie magazynu jako fundament efektywności operacyjnej

Magazyn bez wyraźnie wydzielonych stref funkcjonalnych jest magazynem chaotycznym, w którym efektywność operacyjna nieuchronnie kuleje. Mieszanie strefy przyjęć z strefą wysyłki, brak fizycznego oddzielenia strefy składowania od strefy kompletacji, niewydzielone obszary kontroli jakości i zwrotów, brak separacji między towarami różnych kategorii temperaturowych lub sanitarnych – każda z tych niezgodności przekłada się na błędy operacyjne, straty czasu, konflikty procesów i w wielu przypadkach na naruszenia wymagań sanitarnych, celnych lub ubezpieczeniowych.

Ścianki działowe magazynowe są podstawowym narzędziem fizycznego strefowania przestrzeni magazynowej, pozwalającym na tworzenie wydzielonych stref funkcjonalnych bez konieczności wznoszenia trwałych ścian budowlanych. W odróżnieniu od ścian murowanych czy betonowych, które są elementem trwałym i niemodyfikowalnym bez kosztownych prac budowlanych, modułowe ścianki działowe magazynowe można montować, demontować i rekonfigurować stosunkowo szybko i bez specjalistycznych uprawnień budowlanych. Ta elastyczność sprawia że ścianki działowe są rozwiązaniem optymalnym dla magazynów, których układ funkcjonalny musi reagować na zmieniające się potrzeby biznesowe, sezonowość operacji i ewolucję profilu asortymentowego.

Niniejszy artykuł omawia rodzaje ścianek działowych magazynowych, kryteria ich doboru do konkretnych zastosowań, wymagania techniczne i prawne oraz zasady projektowania układu stref w magazynie z uwzględnieniem perspektywy procesowej i bezpieczeństwa.

Rodzaje ścianek działowych magazynowych

Ścianki z siatki stalowej – przejrzystość i wentylacja

Ścianki działowe z siatki stalowej są najpowszechniej stosowanym typem wydzielenia stref w magazynach przemysłowych i logistycznych. Siatka stalowa zgrzewana lub tkana mocowana do stalowej ramy modułowej tworzy przegrodę, która oddziela strefy fizycznie uniemożliwiając swobodne przejście, jednocześnie zachowując pełną przejrzystość wizualną i swobodę przepływu powietrza między strefami.

Przejrzystość wizualna ścianek siatkowych ma bezpośrednie znaczenie operacyjne w magazynach. Kierownik zmiany może obserwować pracę w sąsiednich strefach bez wchodzenia do nich. Pracownicy ochrony mają nieograniczony nadzór wzrokowy nad strefami o podwyższonych wymaganiach bezpieczeństwa. Systemy monitoringu wizyjnego rejestrują zdarzenia przez ścianki siatkowe bez konieczności instalowania kamer w każdej wydzielonej strefie.

Przepływ powietrza przez oczka siatki eliminuje problemy z wentylacją wydzielonych stref, które mogłyby wystąpić przy zastosowaniu pełnych przegród blaszanych lub płytowych. Jest to szczególnie ważne w magazynach z systemami klimatyzacji lub chłodzenia, gdzie ścianki pełne tworzyłyby bariery przepływu powietrza wymagające kosztownych modyfikacji instalacji wentylacyjnej.

Ścianki siatkowe produkowane są w systemach modułowych z panelami o standardowych wymiarach 1000×2000 mm, 1200×2400 mm lub 2000×2000 mm, łączonymi przez słupki narożne i przelotowe. Wysokość ścianki jest elastyczna i może wynosić od 2 m dla prostych wydzieleń stref do pełnej wysokości hali przy zastosowaniu modułów nakładkowych. Większość systemów pozwala na montaż bez narzędzi lub przy użyciu wyłącznie podstawowych narzędzi ręcznych, co umożliwia rekonfigurację przez własnych pracowników magazynu.

Ścianki z płyt pełnych – ochrona akustyczna i termiczna

Ścianki działowe z płyt pełnych – stalowych, aluminiowych lub z tworzyw sztucznych – stosowane są w zastosowaniach wymagających izolacji akustycznej, termicznej lub ochrony przed wzajemnym zanieczyszczeniem między strefami. Biuro magazynowe wydzielone ze strefy pracy wózków widłowych, pomieszczenie kontroli jakości wymagające ciszy dla koncentracji pracowników, strefa pakowania artykułów spożywczych oddzielona od strefy składowania niespożywczego – to typowe zastosowania ścianek pełnych.

Płyty stalowe malowane proszkowo lub lakierowane są standardem w zastosowaniach przemysłowych, oferując dobrą odporność mechaniczną i możliwość mycia powierzchni przy zachowaniu estetycznego wyglądu. Płyty aluminiowe stosowane są przy wymaganiach sanitarnych wymagających łatwego czyszczenia i odporności na środki dezynfekujące stosowane w zakładach spożywczych i farmaceutycznych. Płyty z PVC lub z poliwęglanu stosowane są przy wymaganiach dotyczących odporności na specyficzne chemikalia lub przy potrzebie przepuszczania światła przy zachowaniu fizycznej separacji stref.

Ścianki z płyt warstwowych izolowanych – kanapkowych – z rdzeniem polistyrenowym lub z wełny mineralnej między dwiema okładzinami stalowymi zapewniają izolację termiczną i akustyczną, niezbędną przy wydzielaniu stref chłodniczych lub przy budowie pomieszczeń biurowych z wymaganiami komfortu akustycznego. Grubość płyty izolacyjnej dobierana jest do wymagań termicznych lub akustycznych konkretnego zastosowania.

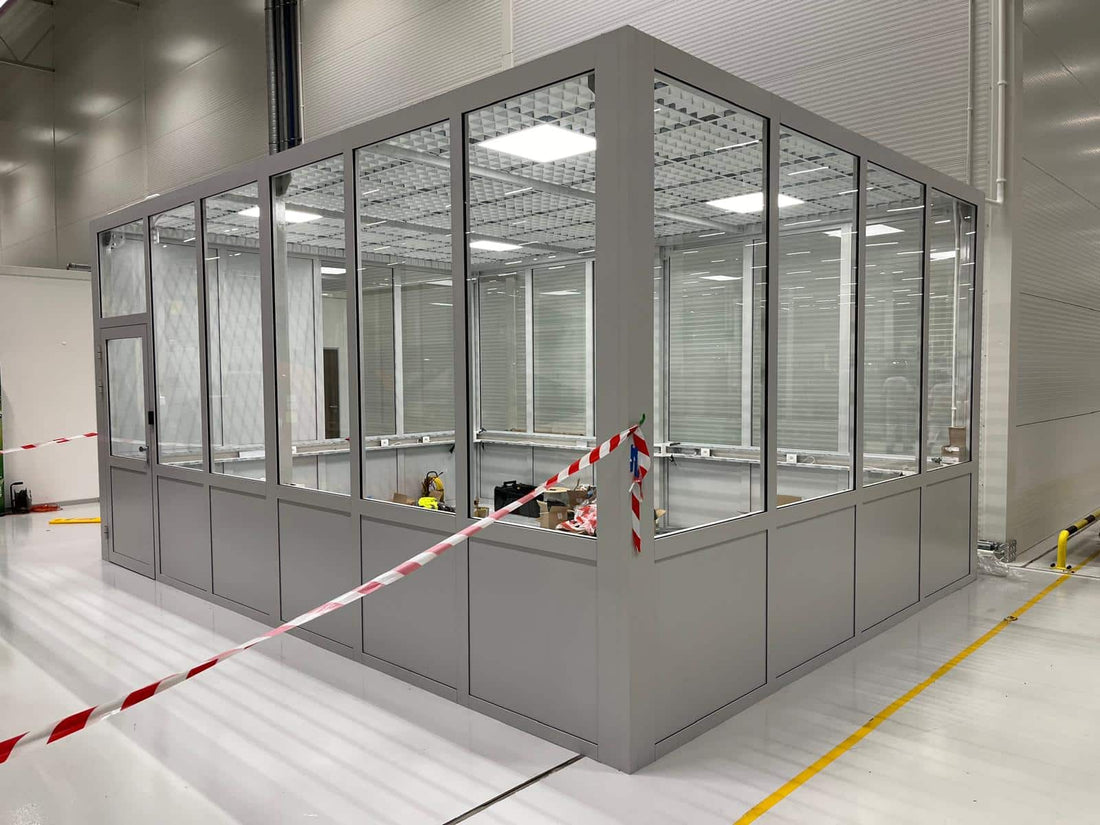

Ścianki przeszklone z profilami aluminiowymi

Systemy ścianek aluminiowych z wypełnieniem ze szkła hartowanego lub poliwęglanu są rozwiązaniem stosowanym przy wydzielaniu pomieszczeń biurowych, sal konferencyjnych i stanowisk nadzoru wewnątrz hali magazynowej, gdzie wymagane jest połączenie wizualnej otwartości z izolacją akustyczną. Ścianki przeszklone tworzą estetyczne, nowoczesne wydzielenia zachowując widoczność z biura na halę operacyjną i odwrotnie, co jest cenione przez zarządzających, którzy chcą mieć stały wzrokowy kontakt z procesami magazynowymi.

Profile aluminiowe anodowane lub lakierowane proszkowo tworzą lekką, sztywną ramę nośną o wysokiej estetyce. Szyby hartowane o grubości 6–12 mm zapewniają odporność mechaniczną wymaganą w środowisku przemysłowym. Systemy modułowe pozwalają na tworzenie dowolnych konfiguracji ścianek z drzwiami, oknami i naświetlami przy zachowaniu pełnej modularności i możliwości rekonfiguracji.

Ścianki z kurtyn przemysłowych

Kurtyny przemysłowe z folii PVC lub z materiałów tekstylnych są rozwiązaniem stosowanym przy wydzieleniach wymagających przepuszczalności dla ruchu ludzi i pojazdów bez konieczności otwierania i zamykania drzwi. Lamelowe kurtyny PVC stosowane przy wjazdach wózków widłowych między strefami magazynowymi, przy przejściach między halą a chłodnią lub przy otworach technologicznych łączących strefy o różnych wymaganiach termicznych, zapewniają fizyczną barierę ograniczającą wymianę powietrza między strefami przy jednoczesnej swobodzie ruchu.

Kurtyny tekstylne stosowane w miejscach, gdzie lamelowe PVC są zbyt twarde dla pracowników pieszych, oferują miękką barierę przepuszczającą osoby bez potrzeby odsuwania czegokolwiek. Kurtyny spiralne samoczynnie zamykające się po przejściu wózka są stosowane przy intensywnych wjazdach wózków widłowych, gdzie szybkość zamknięcia przegrody ma znaczenie dla utrzymania warunków termicznych strefy chłodniczej.

Projektowanie układu stref magazynowych

Analiza procesów jako punkt wyjścia projektu strefowania

Prawidłowe zaprojektowanie układu stref magazynowych musi być poprzedzone szczegółową analizą procesów realizowanych w magazynie i identyfikacją wymogów wynikających z charakteru operacji, obowiązujących przepisów i wymagań dotyczących towarów. Próba narzucenia z góry schematycznego układu stref bez tej analizy prowadzi do strefowania nieodpowiadającego rzeczywistym potrzebom operacyjnym i do konieczności kosztownych modyfikacji po uruchomieniu.

Analiza procesów musi obejmować mapowanie przepływu towarów od bramy przyjęć przez wszystkie etapy procesowania do bramy wysyłki, identyfikację procesów wymagających fizycznej separacji ze względów sanitarnych, celnych, ubezpieczeniowych lub operacyjnych, określenie wymagań dotyczących kontroli dostępu do poszczególnych stref i oszacowanie natężenia ruchu osób i pojazdów między poszczególnymi strefami.

Wyniki analizy procesów przekładają się bezpośrednio na wymagania dotyczące ścianek działowych – które strefy muszą być oddzielone ścianką stałą, które mogą być oddzielone kurtynami, gdzie konieczne są ścianki pełne z izolacją termiczną lub akustyczną, a gdzie wystarczają transparentne przegrody siatkowe.

Strefy funkcjonalne wymagające wydzielenia w typowym magazynie

Każdy magazyn, niezależnie od profilu działalności, posiada kilka fundamentalnych stref funkcjonalnych wymagających fizycznego wydzielenia dla prawidłowego funkcjonowania procesów. Strefa przyjęć towarów jest miejscem, gdzie dostawy zewnętrzne są przyjmowane, weryfikowane i rejestrowane zanim trafią do strefy składowania. Wydzielenie tej strefy uniemożliwia przedostanie się towaru niezaewidencjonowanego do systemu WMS i do strefy składowania, eliminując błędy inwentaryzacyjne wynikające z pomyłkowego pobrania towaru nieprzypisanego jeszcze do systemu.

Strefa kwarantanny i kontroli jakości musi być fizycznie oddzielona zarówno od strefy przyjęć jak i od strefy składowania pełnowartościowego towaru. Towar w kwarantannie oczekujący na decyzję o przyjęciu, towar uszkodzony wymagający oceny i towar zwrócony w trakcie weryfikacji nie mogą być fizycznie dostępne dla operatorów kompletacji, którzy mogliby je nieświadomie pobrać zamiast towaru pełnowartościowego.

Strefa zwrotów jest w e-commerce i handlu detalicznym jedną z najważniejszych stref wymagających oddzielenia. Zwroty wymagają odrębnego procesu przyjęcia, weryfikacji, klasyfikacji i dalszego przetwarzania, który musi być fizycznie i procesowo oddzielony od normalnego przepływu towarów wychodzących. Ścianki działowe tworzące strefę zwrotów z kontrolowanym dostępem i jasno zdefiniowanymi wejściami są warunkiem prawidłowego zarządzania tym wymagającym procesem.

Strefa wartościowa lub niebezpieczna dla towarów o podwyższonej wartości lub szczególnych wymaganiach bezpieczeństwa wymaga ścianek działowych z zamykaniem i kontrolą dostępu, uniemożliwiających wejście pracowników nieposiadających stosownych uprawnień.

Wymagania dotyczące przejść i bram w ściankach działowych

Przejścia i bramy w ściankach działowych magazynowych muszą być zaprojektowane z uwzględnieniem natężenia ruchu pieszego i pojazdów, wymagań ewakuacyjnych i wymagań dotyczących kontroli dostępu między strefami. Szerokość przejść pieszych wynosi co najmniej 900 mm dla ruchu jednostronnego i 1800 mm dla ruchu dwustronnego. Bramy dla wózków widłowych muszą być szersze o co najmniej 600 mm od całkowitej szerokości wózka z najszerszą transportowaną paletą, zazwyczaj co najmniej 2500–3000 mm.

Drzwi i bramy w ściankach działowych dzielących strefy wymagające kontroli dostępu powinny być wyposażone w systemy zamykania z kontrolą dostępu – zamki kodowe, czytniki kart RFID lub zamki elektromagnetyczne sterowane z systemu zarządzania dostępem. Systemy kontroli dostępu muszą rejestrować każde wejście i wyjście ze strzeżonej strefy z identyfikacją osoby i znacznikiem czasu, tworząc pełny dziennik dostępu wartościowy przy audytach i przy wyjaśnianiu nieprawidłowości.

Bramy przy drogach ewakuacyjnych muszą otwierać się w kierunku drogi ucieczki i nie mogą wymagać użycia kluczy ani kodów do otwarcia od strony wewnętrznej. Systemy antypaniczne na drzwiach ewakuacyjnych zapewniają natychmiastowe otwarcie przy naciśnięciu belki antypanicznej przez osobę ewakuującą się ze strefy.

Wymagania prawne i normowe dotyczące ścianek działowych

Prawo budowlane a ścianki modułowe

Modułowe ścianki działowe w budynkach magazynowych podlegają przepisom prawa budowlanego w zakresie zależnym od ich parametrów i funkcji. Ścianki o wysokości nieprzekraczającej 3 m, nieprzenoszące obciążeń konstrukcyjnych i nietworzące odrębnych pomieszczeń w rozumieniu przepisów budowlanych zazwyczaj nie wymagają pozwolenia na budowę ani zgłoszenia budowlanego, ale mogą wymagać uzgodnienia z właścicielem nieruchomości i weryfikacji zgodności z warunkami technicznymi.

Ścianki tworzące oddzielne strefy pożarowe, ścianki w strefach zagrożenia wybuchem i ścianki tworzące pomieszczenia pracy podlegają szczegółowym wymaganiom technicznym wynikającym z przepisów budowlanych i przepisów BHP. Odporność ogniowa przegród między strefami pożarowymi musi spełniać wymagania klasy EI60 lub wyższej, co wyklucza stosowanie standardowych ścianek modułowych siatkowych lub ze zwykłych płyt stalowych bez specjalnych zabezpieczeń ogniochronnych.

Wymagania sanitarne przy wydzielaniu stref żywności

W magazynach przechowujących produkty spożywcze wydzielanie stref musi spełniać wymagania rozporządzenia WE 852/2004 w sprawie higieny środków spożywczych i przepisów krajowych dotyczących warunków sanitarnych. Ścianki działowe w strefach żywności muszą być wykonane z materiałów niechłonących, odpornych na środki czyszczące i dezynfekujące, bez porów i szczelin gromadzących zanieczyszczenia.

Połączenia ścianek z podłogą muszą być uszczelnione i zaokrąglone, uniemożliwiając gromadzenie się brudu i mikroorganizmów w rogach. Materiały aluminiowe i ze stali nierdzewnej 304 lub 316 są standardem w strefach kontaktu z żywnością. Systemy siatkowe stosowane w magazynach żywności muszą mieć oczka o wymiarach uniemożliwiających przedostanie się szkodników – nie więcej niż 6×6 mm przy składowaniu produktów podatnych na szkodniki.

Wymagania celne przy składach celnych i AEO

Magazyny posiadające status składu celnego lub status upoważnionego podmiotu gospodarczego AEO mają szczegółowe wymagania dotyczące fizycznej separacji towarów będących pod dozorem celnym od towarów dopuszczonych do swobodnego obrotu. Ścianki działowe wydzielające strefy celne muszą tworzyć fizyczną barierę uniemożliwiającą dostęp do towarów pod dozorem celnym bez wiedzy i zgody służby celnej.

Wymagania dotyczące rodzaju i parametrów technicznych ścianek stref celnych są określane przez właściwy urząd celny przy nadawaniu statusu składu celnego i mogą obejmować wymagania dotyczące wytrzymałości mechanicznej, wysokości, systemów zamykania i monitoringu wizyjnego strefy.

Praktyczne aspekty montażu i eksploatacji ścianek działowych

Montaż ścianek modułowych – etapy i wymagania

Montaż modułowych ścianek działowych siatkowych lub z panelami pełnymi może być realizowany przez własnych pracowników magazynu bez specjalistycznych uprawnień budowlanych, pod warunkiem że producent systemu dostarcza kompletną dokumentację montażową i że ścianki nie pełnią funkcji konstrukcyjnej ani nie tworzą stref pożarowych wymagających uprawnień.

Przed montażem konieczne jest staranne zaplanowanie przebiegu ścianki z uwzględnieniem lokalizacji bram i drzwi, przejść instalacyjnych dla kabli, rur i kanałów wentylacyjnych oraz koordynacji z istniejącymi instalacjami podposadzkowymi i naposadzkowymi. Błędy w zaplanowaniu przebiegu ścianki, odkryte podczas montażu, mogą wymagać kosztownych modyfikacji lub kompromisów obniżających funkcjonalność układu stref.

Mocowanie słupków nośnych ścianki do posadzki przez kołki rozporowe wymaga zachowania odpowiedniej odległości od krawędzi posadzki i od istniejących instalacji. Mocowanie słupków do sufitu lub do konstrukcji dachu jest konieczne przy ściankach o wysokości przekraczającej 3 m lub przy ściankach narażonych na znaczne siły poziome od kolizji z wózkami. Projekt mocowania ścianki przy podwyższonych wymaganiach powinien być zweryfikowany przez osobę o odpowiednich kompetencjach technicznych.

Konserwacja i rekonfiguracja ścianek modułowych

Ścianki modułowe wymagają znacznie mniej konserwacji niż ściany budowlane, ale nie są pozbawione wymagań eksploatacyjnych. Regularna inspekcja połączeń między modułami, stanu powłok antykorozyjnych i sprawności mechanizmów zamykania bram jest elementem utrzymania technicznego, którego zaniedbanie może prowadzić do stopniowej degradacji ścianki i do problemów z jej funkcjonalnością.

Uszkodzenia mechaniczne paneli siatkowych lub pełnych – wgniecenia od kolizji z wózkami, zarysowania i pęknięcia powłok – powinny być naprawiane lub wymieniane przez wymianę uszkodzonego panelu, bez konieczności demontażu całego modułu ścianki. Modularność systemów ścianek działowych jest tu szczególnie wartościowa, ponieważ wymiana jednego uszkodzonego panelu trwa kilkanaście minut i nie wymaga wstrzymywania operacji magazynowych.

Rekonfiguracja układu stref przez demontaż i przeniesienie ścianek jest główną zaletą systemów modułowych w porównaniu ze ściankami tradycyjnymi. Rekonfiguracja powinna być planowana z wystarczającym wyprzedzeniem obejmującym analizę nowego układu stref, zamówienie dodatkowych elementów jeśli nowa konfiguracja wymaga więcej modułów lub innych komponentów oraz koordynację z operacjami magazynowymi minimalizującą wpływ prac na ciągłość operacyjną.

Podsumowanie

Ścianki działowe magazynowe są fundamentalnym narzędziem organizacji przestrzeni magazynowej, umożliwiającym tworzenie wydzielonych stref funkcjonalnych dopasowanych do specyfiki operacji bez kosztownych i nieelastycznych prac budowlanych. Wybór właściwego rodzaju ścianki – siatkowej, pełnej, przeszklonej lub kurtynowej – musi wynikać z analizy wymagań konkretnego zastosowania dotyczących przejrzystości wizualnej, izolacji termicznej lub akustycznej, wymagań sanitarnych i poziomów bezpieczeństwa. Prawidłowe zaplanowanie układu stref z uwzględnieniem przepływu towarów, wymagań procesowych i przepisów prawnych jest kluczem do stworzenia magazynu efektywnego, bezpiecznego i zdolnego do elastycznej adaptacji przy zmieniających się potrzebach operacyjnych.
