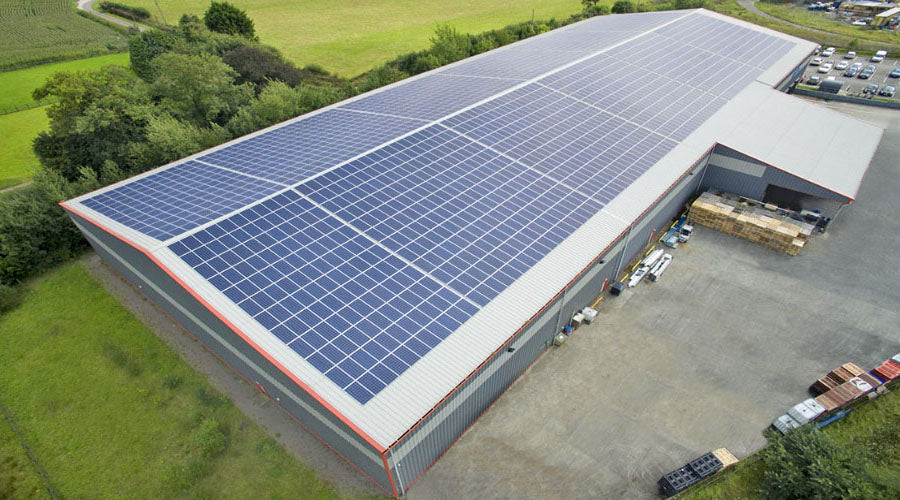

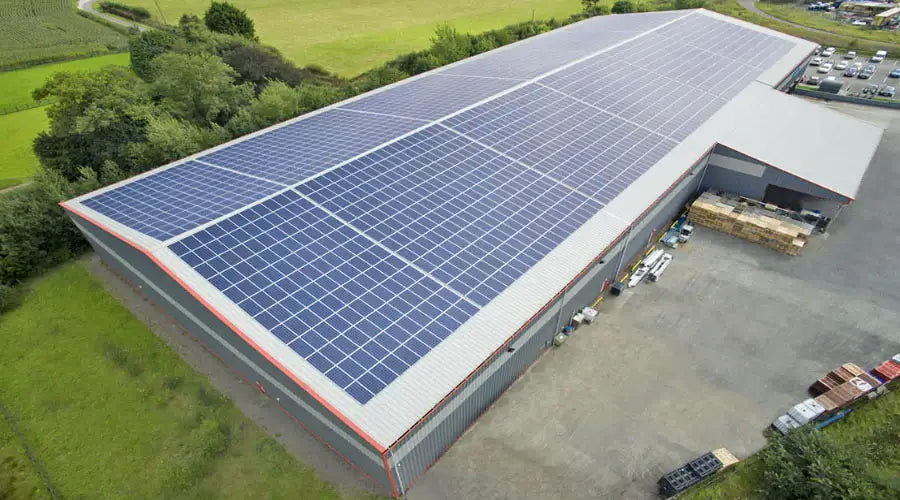

Struktury solarne na dachach magazynów - obliczenia statyczne

Instalacja struktur solarnych na dachach magazynów wymaga precyzyjnych obliczeń statycznych, które uwzględniają nie tylko obciążenia od samych paneli fotowoltaicznych, ale również złożone oddziaływania środowiskowe, takie jak wiatr, śnieg i obciążenia dynamiczne. Właściwe zaprojektowanie konstrukcji solarnej to proces wymagający głębokiej znajomości mechaniki konstrukcji, właściwości materiałów i specyfiki budynków magazynowych. Błędy w obliczeniach mogą prowadzić do katastrofalnych skutków, dlatego każdy projekt musi być wykonany zgodnie z obowiązującymi normami i poddany rygorystycznej weryfikacji.

Analiza obciążeń działających na struktury solarne

Obciążenia stałe w konstrukcjach solarnych obejmują ciężar własny paneli fotowoltaicznych, konstrukcji nośnej, okablowania i elementów mocujących. Typowy panel fotowoltaiczny waży około 18-22 kg/m², a wraz z konstrukcją nośną obciążenie może wzrosnąć do 25-35 kg/m². Rozkład tego obciążenia na powierzchni dachu nie jest równomierny ze względu na punktowe mocowania i geometrię konstrukcji.

Obciążenia zmienne obejmują śnieg, wiatr, obciążenia eksploatacyjne i termiczne. Obciążenie śniegiem może być szczególnie krytyczne w polskich warunkach klimatycznych, gdzie charakterystyczna wartość obciążenia śniegiem może wynosić od 0,7 kN/m² w strefie I do 2,5 kN/m² w strefie V. Konfiguracja paneli może prowadzić do nierównomiernego rozkładu śniegu i powstawania zasp.

Obciążenia wiatrem są szczególnie złożone w przypadku instalacji fotowoltaicznych. Wiatr może działać jako obciążenie zewnętrzne (napór) lub wewnętrzne (ssanie), a jego intensywność zależy od wysokości budynku, topografii terenu i orientacji paneli. Współczynniki aerodynamiczne dla paneli fotowoltaicznych mogą znacznie różnić się od standardowych wartości dla płaskich powierzchni.

Obciążenia termiczne wynikają z rozszerzalności cieplnej materiałów i mogą powodować znaczne naprężenia w konstrukcji. Panele fotowoltaiczne mogą nagrzewać się do temperatury 60-80°C, a różnice temperatur między elementami konstrukcji mogą generować siły wewnętrzne.

Właściwości konstrukcyjne dachów magazynowych

Dachy magazynowe charakteryzują się różnorodnymi systemami konstrukcyjnymi, od tradycyjnych dachów stalowych po nowoczesne konstrukcje żelbetowe i drewniane. Każdy system ma inne parametry nośności i wymagania dotyczące rozkładu obciążeń.

Konstrukcje stalowe z blachą trapezową są najpopularniejsze w budownictwie magazynowym. Nośność takich dachów zależy od rozstawu płatwi, grubości blachy i jej profilu. Typowa nośność może wynosić od 0,5 do 2,0 kN/m², co może być niewystarczające dla ciężkich instalacji fotowoltaicznych bez wzmocnień.

Konstrukcje żelbetowe oferują znacznie wyższą nośność, często przekraczającą 3,0 kN/m². Jednak wymagają one szczególnej uwagi przy projektowaniu mocowań ze względu na ryzyko uszkodzenia warstw hydroizolacyjnych i powstawania mostków termicznych.

Konstrukcje drewniane, choć rzadziej spotykane w budownictwie magazynowym, wymagają specjalnego podejścia ze względu na właściwości anizotropowe drewna i jego wrażliwość na warunki wilgotnościowe. Nośność konstrukcji drewnianych może być znacznie ograniczona przez długotrwałe obciążenia.

Metody obliczeniowe i normy projektowe

Obliczenia statyczne struktur solarnych muszą być wykonane zgodnie z Eurokodami, szczególnie EN 1990 (podstawy projektowania), EN 1991 (oddziaływania) i EN 1993 (projektowanie konstrukcji stalowych). Normy te definiują metody obliczania obciążeń, kombinacje obciążeń i wymagania bezpieczeństwa.

Metoda stanów granicznych wyróżnia stany graniczne nośności (ULS) i użytkowalności (SLS). Stany graniczne nośności dotyczą bezpieczeństwa konstrukcji i obejmują sprawdzenie nośności przekrojów, stabilności i zmęczenia. Stany graniczne użytkowalności dotyczą warunków normalnej eksploatacji i obejmują kontrolę ugięć, drgań i szczelin.

Współczynniki bezpieczeństwa są kluczowe dla zapewnienia odpowiedniego poziomu bezpieczeństwa. Współczynnik materiałowy dla stali wynosi zazwyczaj 1,0-1,25, natomiast współczynniki obciążeń mogą wynosić od 1,35 dla obciążeń stałych do 1,5 dla obciążeń zmiennych.

Analiza dynamiczna może być konieczna w przypadku lekkich konstrukcji o niskich częstotliwościach własnych. Rezonans konstrukcji pod wpływem obciążeń wiatrem może prowadzić do niebezpiecznych drgań i przyspieszonego zmęczenia materiału.

Systemy mocowania i połączenia

Systemy mocowania struktur solarnych do dachów magazynowych muszą przenieść wszystkie obciążenia na konstrukcję nośną budynku. Mocowania punktowe wymagają precyzyjnego rozmieszczenia i odpowiedniego rozkładu obciążeń na powierzchni dachu.

Mocowania do konstrukcji stalowych mogą wykorzystywać śruby samowiercące, kotwy chemiczne lub spawane płytki mocujące. Każdy system ma inne charakterystyki nośności i wymagania montażowe. Śruby samowiercące są szybkie w montażu, ale mają ograniczoną nośność, szczególnie przy obciążeniach wyrywających.

Mocowania do konstrukcji żelbetowych wymagają użycia kotew mechanicznych lub chemicznych. Kotwy mechaniczne oferują natychmiastową nośność, ale mogą wywoływać znaczne naprężenia w betonie. Kotwy chemiczne wymagają czasu wiązania, ale zapewniają bardziej równomierne rozkłady naprężeń.

Systemy balastu mogą być alternatywą dla mocowań penetracyjnych, szczególnie na dachach płaskich. Obciążenia balastu muszą być wystarczające do przeniesienia sił wiatru, ale jednocześnie nie mogą przekraczać nośności dachu.

Wpływ warunków atmosferycznych na konstrukcje

Obciążenia wiatrem struktur solarnych wymagają szczegółowej analizy aerodynamicznej. Panele fotowoltaiczne mogą tworzyć efekt tunelu wiatrowego, zwiększając miejscowe prędkości wiatru i obciążenia ssące. Konfiguracja paneli w rzędach może prowadzić do interferencji aerodynamicznej i nieprzewidywalnych rozkładów ciśnień.

Obciążenia śniegiem mogą być szczególnie problematyczne w przypadku paneli ustawionych pod kątem. Śnieg może zsuwać się z paneli i gromadzić się na dolnych rzędach, tworząc znaczne obciążenia punktowe. Projektowanie musi uwzględniać możliwość nierównomiernego rozkładu śniegu.

Obciążenia lodowe mogą wystąpić w wyniku przemarzania i rozmarzania wody na powierzchni paneli. Lód może tworzyć znaczne obciążenia punktowe i powodować uszkodzenia mechaniczne paneli i konstrukcji nośnej.

Obciążenia termiczne są szczególnie istotne w przypadku dużych instalacji fotowoltaicznych. Rozszerzalność cieplna może powodować znaczne przemieszczenia i naprężenia w konstrukcji, szczególnie w połączeniach i mocowaniach.

Analiza stateczności i sztywności konstrukcji

Stateczność globalną struktur solarnych może być zagrożona przez obciążenia wiatrem i asymetryczne rozkłady obciążeń. Analiza stateczności musi uwzględniać możliwość utraty stateczności przez wyboczenie, zwichrzenie lub przewrócenie całej konstrukcji.

Stateczność lokalna dotyczy poszczególnych elementów konstrukcji i może być zagrożona przez koncentrację naprężeń, niewystarczające usztywnienia lub nieprawidłowe mocowania. Szczególnie wrażliwe są cienkie elementy stalowe pod wpływem obciążeń ściskających.

Sztywność konstrukcji wpływa na rozkład obciążeń i przemieszczenia. Niewystarczająca sztywność może prowadzić do nadmiernych ugięć, uszkodzeń paneli i problemów z odprowadzaniem wody opadowej.

Analiza dynamiczna może być konieczna w przypadku konstrukcji o niskich częstotliwościach własnych. Rezonans z obciążeniami wiatrem może prowadzić do niebezpiecznych drgań i przyspieszonego zmęczenia konstrukcji.

Projektowanie dla ekstremalnych obciążeń

Ekstremalne obciążenia wiatrem mogą wystąpić podczas huraganów, tornad lub lokalnych wiatrów porywistych. Projektowanie musi uwzględniać możliwość występowania obciążeń znacznie przekraczających wartości normowe.

Obciążenia śniegiem w ekstremalnych warunkach mogą być wielokrotnie wyższe od wartości charakterystycznych. Projektowanie musi uwzględniać możliwość występowania zasp śnieżnych i oblodzenia konstrukcji.

Obciążenia sejsmiczne mogą być istotne w niektórych regionach Polski. Analiza sejsmiczna musi uwzględniać charakterystyki dynamiczne konstrukcji i możliwość wzmocnienia drgań sejsmicznych.

Obciążenia eksploatacyjne podczas montażu i konserwacji mogą być znaczne i muszą być uwzględnione w projektowaniu. Konstrukcja musi umożliwiać bezpieczny dostęp personelu i sprzętu.

Wykorzystanie zaawansowanych metod obliczeniowych

Metoda elementów skończonych (MES) pozwala na szczegółową analizę konstrukcji z uwzględnieniem rzeczywistej geometrii, właściwości materiałów i warunków brzegowych. Analiza MES może ujawnić miejsca koncentracji naprężeń niewidoczne w obliczeniach uproszczonych.

Analiza nieliniowa może być konieczna w przypadku konstrukcji o dużych przemieszczeniach lub przy uwzględnieniu nieliniowości materiałowej. Analiza ta pozwala na bardziej realistyczne przewidywanie zachowania konstrukcji.

Symulacje CFD (Computational Fluid Dynamics) mogą być wykorzystane do analizy obciążeń wiatrem w skomplikowanych konfiguracjach geometrycznych. Symulacje te pozwalają na precyzyjne określenie współczynników aerodynamicznych.

Analiza probabilistyczna może być wykorzystana do oceny niezawodności konstrukcji z uwzględnieniem niepewności obciążeń i właściwości materiałów. Metody te pozwalają na optymalizację projektu z uwzględnieniem ryzyka.

Kontrola jakości i nadzór wykonawstwa

Kontrola jakości materiałów musi obejmować sprawdzenie certyfikatów, właściwości mechanicznych i odporności na korozję. Wszystkie materiały muszą spełniać wymagania norm i specyfikacji projektowych.

Kontrola jakości wykonawstwa obejmuje sprawdzenie dokładności montażu, prawidłowości połączeń i zgodności z dokumentacją projektową. Szczególną uwagę należy zwrócić na mocowania, które są kluczowe dla bezpieczeństwa konstrukcji.

Badania nieniszczące mogą być konieczne do sprawdzenia jakości spawów, połączeń śrubowych i mocowań. Metody te pozwalają na wykrycie ukrytych defektów bez uszkadzania konstrukcji.

Monitoring konstrukcji może być konieczny w przypadku dużych lub skomplikowanych instalacji. Systemy monitoringu mogą śledzić przemieszczenia, naprężenia i drgania konstrukcji w czasie rzeczywistym.

Aspekty ekonomiczne i optymalizacja

Optymalizacja kosztów konstrukcji solarnych może być osiągnięta poprzez właściwy dobór materiałów, systemów mocowania i konfiguracji geometrycznej. Analiza kosztów cyklu życia powinna uwzględniać koszty materiałów, montażu, eksploatacji i konserwacji.

Standardizacja elementów konstrukcyjnych może znacznie obniżyć koszty produkcji i montażu. Wykorzystanie typowych profili i połączeń pozwala na uzyskanie korzyści skali i skrócenie czasu realizacji.

Prefabrykacja elementów konstrukcyjnych może poprawić jakość wykonania i skrócić czas montażu. Elementy mogą być przygotowane w kontrolowanych warunkach warsztatowych i dostarczone na plac budowy gotowe do montażu.

Modularność systemu pozwala na stopniową rozbudowę instalacji i łatwą adaptację do zmieniających się potrzeb. Systemy modularne mogą być również łatwiejsze w konserwacji i modernizacji.

Przyszłość projektowania struktur solarnych na dachach magazynów będzie kształtowana przez rozwój nowych materiałów, metod obliczeniowych i technologii montażu. Wykorzystanie sztucznej inteligencji w projektowaniu, zaawansowanych materiałów kompozytowych i systemów monitoringu konstrukcji będzie kluczowe dla dalszego rozwoju tej branży. Firmy, które już dziś inwestują w zaawansowane metody projektowania i kontroli jakości, budują przewagę konkurencyjną i przygotowują się na przyszłe wyzwania związane z rozwojem energetyki odnawialnej i rosnącymi wymaganiami bezpieczeństwa konstrukcji.
