Struktury solarne z systemem śledzenia słońca – trackery jednoosiowe

Współczesna energetyka odnowialna przeżywa okres dynamicznego rozwoju, a technologia fotowoltaiczna stanowi jeden z najważniejszych filarów transformacji energetycznej. W dążeniu do maksymalizacji efektywności wytwarzania energii słonecznej, inżynierowie i naukowcy nieustannie poszukują rozwiązań, które pozwolą lepiej wykorzystać potencjał promieniowania słonecznego. Struktury solarne z systemem śledzenia słońca, zwane trackerami, reprezentują jedno z najbardziej zaawansowanych i obiecujących rozwiązań w tej dziedzinie.

Trackery jednoosiowe stanowią szczególnie interesującą kategorię tych urządzeń, oferując optymalne połączenie efektywności energetycznej, niezawodności technicznej i opłacalności ekonomicznej. W przeciwieństwie do statycznych instalacji fotowoltaicznych, które pozostają nieruchome przez cały dzień, trackery jednoosiowe aktywnie śledzą ruch słońca po niebie, dostosowując pozycję paneli solarnych tak, aby zawsze były one skierowane pod optymalnym kątem względem promieni słonecznych.

Znaczenie tej technologii wykracza daleko poza proste zwiększenie wydajności energetycznej. Trackery jednoosiowe stanowią kluczowy element strategii zmierzającej do redukcji kosztów energii odnawialnej, zwiększenia stabilności dostaw energii oraz przyspieszenia procesu dekarbonizacji gospodarki. W miarę jak świat staje przed wyzwaniami związanymi ze zmianami klimatycznymi i rosnącym zapotrzebowaniem na energię, technologie takie jak trackery jednoosiowe zyskują na znaczeniu jako narzędzia umożliwiające skuteczne przejście na zrównoważone źródła energii.

Podstawy technologii śledzenia słońca

Koncepcja śledzenia słońca w zastosowaniach energetycznych opiera się na fundamentalnej obserwacji, że wydajność paneli fotowoltaicznych jest maksymalna, gdy powierzchnia ogniw jest ustawiona prostopadle do padających promieni słonecznych. Słońce przemieszcza się po niebie w sposób przewidywalny, tworząc różne trajektorie w zależności od pory roku, szerokości geograficznej i lokalnych warunków klimatycznych.

Ruch pozorny słońca składa się z dwóch głównych komponentów: ruchu dziennego ze wschodu na zachód oraz sezonowych zmian wysokości słońca nad horyzontem. Ruch dzienny wynika z rotacji Ziemi wokół własnej osi i charakteryzuje się stosunkowo stałą prędkością kątową około piętnastu stopni na godzinę. Zmiany sezonowe są rezultatem nachylenia osi obrotu Ziemi względem płaszczyzny jej orbity wokół Słońca i manifestują się jako wahania wysokości słońca w południe między wartościami letnimi i zimowymi.

Trackery jednoosiowe zostały zaprojektowane z myślą o śledzeniu głównie ruchu dziennego słońca, obracając się wokół jednej osi – najczęściej poziomej osi północ-południe lub pionowej. Ta prostota konstrukcji stanowi znaczną zaletę w porównaniu z trackerami dwuosiowymi, które choć oferują teoretycznie wyższą precyzję śledzenia, są znacznie bardziej skomplikowane mechanicznie i wymagają większych nakładów na konserwację.

Podstawowym wyzwaniem w projektowaniu systemów śledzenia słońca jest znalezienie optymalnego kompromisu między dokładnością śledzenia a złożonością mechaniczną systemu. Trackery jednoosiowe realizują ten kompromis poprzez koncentrację na najważniejszym komponencie ruchu słońca – ruchu dziennym ze wschodu na zachód, który odpowiada za większość potencjalnych zysków energetycznych wynikających z zastosowania systemów śledzenia.

Konstrukcja i mechanizmy trackera jednoosiowego

Konstrukcja trackera jednoosiowego opiera się na solidnej ramie nośnej, która musi wytrzymać nie tylko ciężar paneli fotowoltaicznych, ale także siły wywierane przez wiatr, śnieg i inne czynniki atmosferyczne. Materiały konstrukcyjne muszą charakteryzować się wysoką wytrzymałością, odpornością na korozję oraz długotrwałą stabilnością wymiarową. Najczęściej stosuje się stal konstrukcyjną galwanizowaną lub aluminium, które oferują optymalne połączenie wytrzymałości i masy własnej.

Układ napędowy stanowi serce każdego trackera jednoosiowego. Może on wykorzystywać różne technologie, od prostych silników elektrycznych z przekładniami mechanicznymi po zaawansowane systemy hydrauliczne czy pneumatyczne. Wybór konkretnego rozwiązania zależy od wielkości instalacji, wymagań dotyczących precyzji pozycjonowania oraz warunków środowiskowych, w jakich tracker będzie pracować.

Systemy sterowania trackerów jednoosiowych wykorzystują różnorodne algorytmy do określenia optymalnej pozycji paneli w każdej chwili. Najprostrze systemy opierają się na preprogramowanych wzorcach ruchu słońca, które uwzględniają lokalizację geograficzną i datę. Bardziej zaawansowane rozwiązania wykorzystują czujniki natężenia światła lub kamery do rzeczywistego śledzenia pozycji słońca, co pozwala na kompensację lokalnych warunków pogodowych, takich jak zachmurzenie czy mgła.

Czujniki i systemy bezpieczeństwa odgrywają kluczową rolę w zapewnieniu niezawodnej pracy trackera. Anemometry monitorują prędkość wiatru i mogą automatycznie ustawić panele w pozycji obronnej podczas silnych podmuchów. Czujniki temperatury i wilgotności pomagają optymalizować pracę systemu w różnych warunkach pogodowych. Systemy awaryjnego zatrzymania zapewniają bezpieczne wyłączenie trackera w przypadku wykrycia anomalii.

Fundamenty i zakotwienie trackera jednoosiowego wymagają szczególnej uwagi ze względu na dynamiczne obciążenia wynikające z ruchu konstrukcji. Inżynierowie muszą uwzględnić nie tylko statyczne obciążenia wynikające z ciężaru własnego systemu, ale także dynamiczne siły powstające podczas ruchu oraz obciążenia wywierane przez wiatr działający na ruchome panele. Projekt fundamentów musi zapewnić stabilność przez całą przewidywaną żywotność instalacji, która zazwyczaj wynosi dwadzieścia pięć do trzydziestu lat.

Różnorodność rozwiązań trackerów jednoosiowych

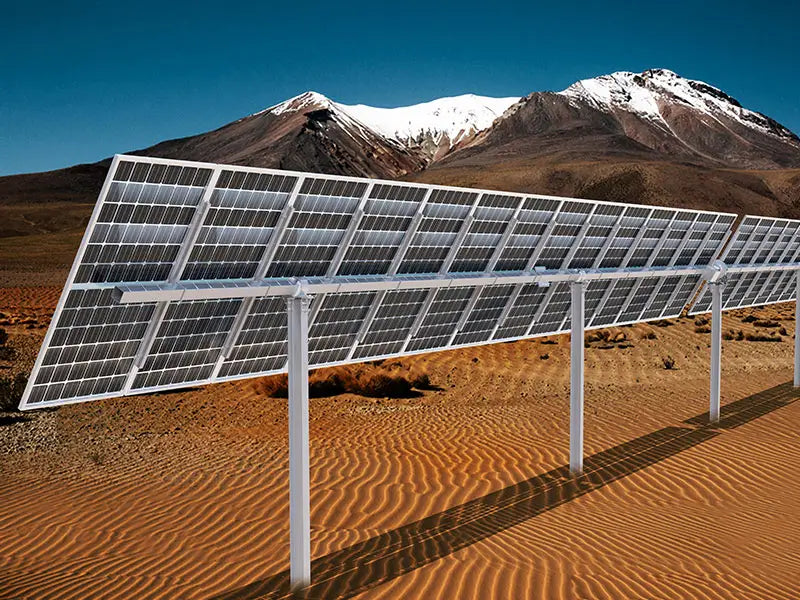

Trackery z poziomą osią północ-południe stanowią najczęściej stosowany typ systemów jednoosiowych. W tej konfiguracji panele obracają się wokół poziomej osi zorientowanej w kierunku północ-południe, śledząc ruch słońca ze wschodu na zachód. To rozwiązanie charakteryzuje się dobrą efektywnością energetyczną przy stosunkowo prostej konstrukcji mechanicznej.

Główną zaletą trackerów z osią północ-południe jest ich zdolność do efektywnego wychwytywania promieniowania słonecznego przez większość dnia, szczególnie w okresach o wysokim natężeniu światła słonecznego. Konstrukcja ta jest również stosunkowo odporna na obciążenia wiatrowe, ponieważ oś obrotu jest równoległa do przeważających kierunków wiatru w wielu regionach.

Trackery z pionową osią obrotu reprezentują alternatywne podejście do śledzenia słońca. W tej konfiguracji panele obracają się wokół pionowej osi, co pozwala na śledzenie azymutowego ruchu słońca. Choć ta konstrukcja może teoretycznie oferować lepsze wyniki w niektórych warunkach, jest ona mniej popularna ze względu na większą złożoność mechaniczną i wyższą wrażliwość na obciążenia wiatrowe.

Hybrydowe systemy trackerów łączą elementy różnych podejść do śledzenia słońca. Mogą one na przykład wykorzystywać głównie ruch jednoosiowy, ale z możliwością okresowej korekty drugiej osi w celu kompensacji sezonowych zmian wysokości słońca. Te rozwiązania dążą do maksymalizacji zysków energetycznych przy zachowaniu stosunkowo prostej konstrukcji.

Modułowe systemy trackerów umożliwiają budowę dużych instalacji poprzez łączenie wielu mniejszych jednostek. Każdy moduł może działać niezależnie lub w synchronizacji z innymi, co zapewnia elastyczność w projektowaniu instalacji oraz możliwość stopniowego rozszerzania systemu. Modułowość ułatwia również konserwację, ponieważ problemy z jednym modułem nie wpływają na pracę całej instalacji.

Korzyści energetyczne i ekonomiczne

Zwiększenie produkcji energii stanowi najważniejszą korzyść wynikającą z zastosowania trackerów jednoosiowych. W porównaniu z instalacjami stacjonarnymi, trackery mogą zwiększyć roczną produkcję energii o dwadzieścia do trzydzieści pięć procent, w zależności od lokalizacji geograficznej, warunków klimatycznych i specyficznych parametrów instalacji.

Największe zyski energetyczne występują w regionach o wysokim nasłonecznieniu i niskim udziale promieniowania rozproszonego. W takich warunkach precyzyjne śledzenie słońca pozwala na maksymalne wykorzystanie promieniowania bezpośredniego, który stanowi główne źródło energii dla paneli fotowoltaicznych. W regionach o częstym zachmurzeniu korzyści mogą być mniejsze, ale nadal znaczące.

Rozkład dobowy zysków energetycznych z trackerów jednoosiowych charakteryzuje się szczególnie wysokimi wartościami w godzinach porannych i wieczornych, gdy różnica między kątem padania promieni na panele stacjonarne i śledzące jest największa. W godzinach południowych, gdy słońce znajduje się blisko zenitu, różnice są mniejsze, ale nadal istotne dla ogólnego bilansu energetycznego.

Analiza ekonomiczna trackerów jednoosiowych musi uwzględniać nie tylko zwiększone przychody z produkcji energii, ale także wyższe koszty inwestycyjne i eksploatacyjne w porównaniu z instalacjami stacjonarnymi. Typowy tracker jednoosiowy może zwiększyć koszt instalacji o dziesięć do dwudziestu procent, ale jednocześnie zapewnia znacznie wyższe przychody z produkcji energii.

Okres zwrotu inwestycji w trackery jednoosiowe zazwyczaj wynosi od sześciu do dziesięciu lat, w zależności od lokalnych warunków nasłonecznienia, cen energii oraz kosztów finansowania. W regionach o szczególnie korzystnych warunkach okres ten może być krótszy, co czyni trackery bardzo atrakcyjną inwestycją z perspektywy długoterminowej rentowności.

Stabilność finansowa projektów wykorzystujących trackery jednoosiowe jest często wyższa niż w przypadku instalacji stacjonarnych ze względu na bardziej przewidywalne i równomiernie rozłożone w czasie przychody z produkcji energii. Wyższa produkcja energetyczna zmniejsza również ryzyko niedotrzymania zobowiązań wynikających z umów sprzedaży energii.

Wyzwania techniczne i rozwiązania

Odporność na warunki pogodowe stanowi jedno z głównych wyzwań technicznych dla trackerów jednoosiowych. Systemy te muszą być zaprojektowane tak, aby wytrzymać ekstremalne warunki atmosferyczne, takie jak silne wiatry, intensywne opady, grad czy ekstremalne temperatury. Konstrukcja musi zapewniać bezpieczną pracę w całym zakresie przewidywanych warunków eksploatacyjnych.

Systemy ochrony przed wiatrem są integralną częścią nowoczesnych trackerów jednoosiowych. Algorytmy sterowania monitorują prędkość wiatru w czasie rzeczywistym i automatycznie ustawiają panele w pozycji obronnej, gdy warunki stają się niebezpieczne. Pozycja obronna zazwyczaj oznacza ustawienie paneli w pozycji poziomej lub pod niewielkim kątem, co minimalizuje powierzchnię wystawioną na działanie wiatru.

Precyzja pozycjonowania i stabilność mechaniczna są kluczowe dla optymalnej pracy trackera. Nawet niewielkie odchylenia od idealnej pozycji mogą prowadzić do znacznych strat energetycznych, szczególnie przy wysokich poziomach natężenia promieniowania słonecznego. Nowoczesne systemy sterowania wykorzystują zaawansowane czujniki i algorytmy do utrzymania precyzyjnej pozycji przy jednoczesnej kompensacji wpływu czynników zewnętrznych, takich jak termiczne rozszerzanie się konstrukcji.

Konserwacja i obsługa trackerów jednoosiowych wymaga specjalistycznej wiedzy i odpowiedniego wyposażenia. Ruchome części systemu podlegają naturalnemu zużyciu i wymagają regularnych przeglądów, smarowania i ewentualnej wymiany. Projektanci systemów dążą do minimalizacji wymagań konserwacyjnych poprzez zastosowanie wysokiej jakości komponentów, inteligentnych systemów diagnostycznych oraz konstrukcji ułatwiających dostęp do krytycznych elementów.

Integracja z systemami monitorowania i zarządzania instalacją fotowoltaiczną pozwala na zdalne kontrolowanie pracy trackera oraz wczesne wykrywanie potencjalnych problemów. Nowoczesne systemy mogą przesyłać dane o pracy trackera w czasie rzeczywistym, umożliwiając operatorom optymalizację jego funkcjonowania oraz planowanie działań konserwacyjnych.

Projektowanie instalacji z trackerami jednoosiowymi

Analiza terenu stanowi pierwszy i najważniejszy krok w projektowaniu instalacji z trackerami jednoosiowymi. Charakterystyka topograficzna, geotechniczna i klimatyczna terenu ma fundamentalne znaczenie dla wyboru odpowiedniego typu trackera oraz jego konfiguracji. Projektanci muszą uwzględnić nachylenie terenu, warunki gruntowe, dostęp do infrastruktury oraz potencjalne ograniczenia środowiskowe.

Optymalizacja rozmieszczenia trackerów na terenie wymaga uwzględnienia wielu czynników, w tym wzajemnego cieniowania jednostek, dostępu dla pojazdów konserwacyjnych, dróg kablowych oraz wymagań bezpieczeństwa. Nowoczesne narzędzia projektowe wykorzystują symulacje komputerowe do modelowania wzorców cieniowania w różnych porach roku i dnia, co pozwala na optymalne rozmieszczenie trackerów dla maksymalizacji produkcji energii.

Infrastruktura elektryczna instalacji z trackerami jednoosiowymi musi uwzględniać specyficzne wymagania związane z ruchomymi elementami systemu. Okablowanie musi być zaprojektowane tak, aby wytrzymać ciągłe ruchy trackera bez uszkodzeń czy nadmiernego zużycia. Stosuje się specjalne kable o zwiększonej elastyczności oraz systemy prowadzenia kabli, które zapewniają niezawodność przez całą żywotność instalacji.

Systemy sterowania i monitorowania muszą być zintegrowane z ogólnym systemem zarządzania instalacją fotowoltaiczną. To obejmuje nie tylko sterowanie ruchem trackerów, ale także monitorowanie ich wydajności, diagnostykę problemów oraz optymalizację pracy w zmieniających się warunkach środowiskowych.

Procedury bezpieczeństwa dla instalacji z trackerami jednoosiowymi muszą uwzględniać specyficzne ryzyka związane z ruchomymi elementami. Personel konserwacyjny musi być odpowiednio przeszkolony w zakresie bezpiecznej pracy z trackerami, a sama instalacja musi być wyposażona w odpowiednie systemy bezpieczeństwa, takie jak awaryjne zatrzymanie czy blokady mechaniczne.

Porównanie z innymi technologiami fotowoltaicznymi

Zestawienie trackerów jednoosiowych z instalacjami stacjonarnymi pokazuje wyraźne korzyści w zakresie produkcji energii, ale także wyższe koszty inwestycyjne i eksploatacyjne. Instalacje stacjonarne charakteryzują się prostotą konstrukcji, niskimi kosztami konserwacji oraz wysoką niezawodnością, ale oferują znacznie niższą produkcję energii na jednostkę powierzchni.

Różnice w wydajności między trackerami jednoosiowymi a stacjonarnymi są najbardziej wyraźne w regionach o wysokim nasłonecznieniu i przewadze promieniowania bezpośredniego. W takich warunkach trackery mogą oferować zyski energetyczne przekraczające trzydzieści procent. W regionach o częstym zachmurzeniu różnice są mniejsze, ale nadal znaczące dla ekonomiki projektu.

Porównanie z trackerami dwuosiowymi pokazuje, że choć te ostatnie oferują teoretycznie wyższą precyzję śledzenia słońca, dodatkowe zyski energetyczne rzadko kompensują znacznie wyższe koszty i złożoność systemu. Trackery jednoosiowe stanowią optymalne rozwiązanie kompromisowe, oferując większość korzyści śledzenia słońca przy znacznie prostszej i bardziej niezawodnej konstrukcji.

Hybrydowe systemy agrofotowoltaiczne z trackerami jednoosiowymi otwierają nowe możliwości wykorzystania ziemi rolniczej do produkcji energii. Trackery mogą być zaprojektowane tak, aby umożliwić prowadzenie działalności rolniczej pod panelami, co może być szczególnie atrakcyjne w regionach o ograniczonej dostępności ziemi.

Wpływ na środowisko i zrównoważony rozwój

Ślad węglowy trackerów jednoosiowych jest zazwyczaj tylko nieznacznie wyższy niż instalacji stacjonarnych ze względu na dodatkowe materiały konstrukcyjne i systemy napędowe. Jednak zwiększona produkcja energii oznacza, że czas energetycznego zwrotu inwestycji może być nawet krótszy niż w przypadku instalacji stacjonarnych.

Wykorzystanie materiałów w trackerach jednoosiowych może być optymalizowane poprzez zastosowanie nowoczesnych materiałów konstrukcyjnych o wysokiej wytrzymałości i małej masie własnej. Projektanci coraz częściej uwzględniają aspekty recyklingu już na etapie projektowania, wybierając materiały i rozwiązania konstrukcyjne ułatwiające demontaż i ponowne wykorzystanie komponentów po zakończeniu żywotności instalacji.

Wpływ na krajobraz i bioróżnorodność może być minimalizowany poprzez odpowiednie projektowanie instalacji z uwzględnieniem lokalnych warunków środowiskowych. Trackery jednoosiowe mogą być zaprojektowane tak, aby umożliwić migrację zwierząt, zachować korytarze ekologiczne oraz minimalizować fragmentację siedlisk.

Gospodarowanie wodą w instalacjach z trackerami jednoosiowymi może być bardziej efektywne niż w przypadku instalacji stacjonarnych dzięki możliwości kierowania spływu wody deszczowej z paneli. To może być szczególnie cenne w regionach o niedoborach wody, gdzie można wykorzystać zebraną wodę do nawadniania roślinności czy innych celów.

Perspektywy rozwoju technologii

Integracja ze sztuczną inteligencją i uczeniem maszynowym otwiera nowe możliwości optymalizacji pracy trackerów jednoosiowych. Algorytmy mogą analizować wzorce pogodowe, przewidywać zmiany warunków atmosferycznych oraz automatycznie dostosowywać strategię śledzenia słońca dla maksymalizacji produkcji energii w zmieniających się warunkach.

Materiały kompozytowe nowej generacji mogą znacznie zmniejszyć masę konstrukcji trackerów przy jednoczesnym zwiększeniu ich wytrzymałości i trwałości. Włókna węglowe, kompozyty polimero-ceramiczne oraz nowoczesne stopy metali oferują możliwości stworzenia lżejszych, silniejszych i bardziej trwałych konstrukcji.

Systemy bezprzewodowe mogą uprościć instalację i konserwację trackerów poprzez eliminację części okablowania oraz umożliwienie zdalnego monitorowania i sterowania. Technologie takie jak sieci mesh, komunikacja satelitarna czy połączenia optyczne mogą zwiększyć niezawodność i elastyczność systemów sterowania.

Integracja z magazynowaniem energii może zwiększyć wartość ekonomiczną instalacji z trackerami jednoosiowymi poprzez umożliwienie przesunięcia w czasie dostarczania energii do sieci. Trackery mogą być sterowane w sposób optymalizujący nie tylko produkcję energii, ale także jej magazynowanie i wykorzystanie.

Miniaturyzacja i modularyzacja systemów sterowania może obniżyć koszty i zwiększyć niezawodność trackerów. Rozproszone systemy sterowania, gdzie każdy tracker lub grupa trackerów ma własny kontroler, mogą oferować większą odporność na awarie oraz ułatwić konserwację i rozbudowę instalacji.

Podsumowanie i rekomendacje

Trackery jednoosiowe stanowią dojrzałą i ekonomicznie uzasadnioną technologię, która może znacząco zwiększyć efektywność instalacji fotowoltaicznych. Oferują one optymalne połączenie zwiększonej produkcji energii, umiarkowanej złożoności technicznej oraz akceptowalnych kosztów inwestycyjnych i eksploatacyjnych.

Wybór trackerów jednoosiowych powinien być oparty na szczegółowej analizie warunków lokalnych, w tym klimatu, topografii, dostępności terenu oraz ekonomicznych parametrów projektu. W regionach o wysokim nasłonecznieniu i przewadze promieniowania bezpośredniego trackery oferują szczególnie atrakcyjne korzyści ekonomiczne.

Przyszłość trackerów jednoosiowych wydaje się obiecująca, szczególnie w kontekście ciągłego rozwoju technologii materiałowych, systemów sterowania oraz integracji z nowoczesnymi rozwiązaniami energetycznymi. Inwestycje w te technologie mogą przynieść długoterminowe korzyści nie tylko ekonomiczne, ale także środowiskowe, przyczyniając się do przyspieszenia transformacji energetycznej i osiągnięcia celów klimatycznych.
